电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
详细解析开关电源电路：工作原理,电路组成,电路图
详细解析开关电源电路：工作原理，电路组成，电路图
随着我国电子电力科技技术不断的发展，不管是在家用或者是其他地方所使用的电源开关，都得到了较大的突破性的实质发展。
目前，就以开关电源来说，几乎被广泛的应用于所有的电子电器设备，是如今当下电子信息产业中最不可缺少的一种电源方式。
开关电源工作原理对于热爱电源物理的人来所，其实还是很好理解开关电源工作原理的，在线性电源中，功率晶体管在工作，而线性电源中导致闭合或者是断开的则是PWM 开关电源，在闭合、断开两种的状态之下，加上功率晶体管的电压是比较小的，就会成产很大的电流，关闭开关电源的时候，则是反过来的，电压大，而电流就会特别的小，而控制开关电源工作原理的控制器，就是为了能够更好的保持稳定性，从而给人们的生活环境带来安全。
开关电源工作原理及工作条件
除了以上讲述的开关电源工作原理之外，而开关电源工作原理在运行的时候，开关电源也是一定的工作条件的，比如开关，在工作的时候，不是线性状态，而是在电子电器工作之下呈现开关状态；另外，直流，开关电源在工作时候，是直流，不是交流；最后一个开关电源的高频，在电子电器工作状态之下，是高频，而不是接近于工作的低频状态哦！在开关电源工作原理中，这些工作条件是一定的。
开关电源工作原理及主要特点
每一样产品的诞生，都有它独自存在的主要特点，就连开关电源也是一样的。
那么除了以上不同的开关电源工作原理之外，开关电源主要的特点是什么呢？首先从外观上看，重量较轻、体积较小，因为没有采用工频变压器，所以开关电源的重量、体积只有线性电源的百分之二十到百分之三十左右；另外还有一个非常重要的特点，从开关电源工作原理上看，。
开关电源各模块原理实图讲解
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMFDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
常见几种开关电源工作原理及电路图

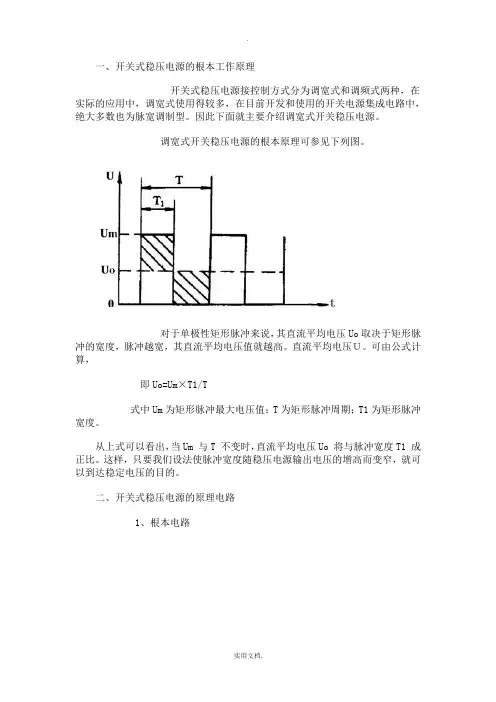

一、开关式稳压电源的根本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的根本原理可参见下列图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以到达稳定电压的目的。
二、开关式稳压电源的原理电路1、根本电路图二开关电源根本电路框图开关式稳压电源的根本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比拟器、振荡器、脉宽调制及基准电压等电路构成。
这局部电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以到达稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种本钱最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
DVD开关电源电路原理图
DVD开关电源电路原理图
大宇DVD开关电源集成电路VIPER22A。220V的交流电源经开关输入后,经四个二极管构成的桥式整流电路整流、C1滤波后输出一个300V左右的直流信号。由于VIPER22A处于工作状态,在其内部场效应管截止时,会在变压器初级(L左1)两端产生大于300V的电压,利用R1、C2和D5构成防冲激电路,使其电压有一个释放回路,以免激穿VIPER22A内部场效应管。,下图是其内部结构图:
待机功耗很低的DVD开关电源设计
前言在目前世界能源供应日趋紧张，要求节能的呼声日益高涨的背景下，DVD作为一大块消费电子类产品的节能也不可避免的提到日程上来。
安森美半导体所提出的DVD电源方案，既能符合最严格的待机功耗标准，而且也不会带来成本上涨的忧虑。
本文介绍如何应用NCP1200P40来设计一个全范围输入，电路简单，所需外围器件少，成本低的DVD电源(如图一所示)。
图1工作原理一、正常模式开机启动时，NCP1200由二极管D218从交流侧供电，经过IC8脚向电容C207以4mA速率充电。
在Vcc电压达到11.4V时，NCP1200 开始工作。
(此工作状态称为动态自供电DSS，为安森美公司专利技术)工作状态建立以后，IC供电将由辅助绕组通过D207、R203供电，切断内部启动电流源，在最大程度上减小电源的损耗。
在这里，安森美公司为客户不同要求提供了很大的灵活性，高压供电可从交流侧接二极管，也可从高压端直接接NCP1200八脚。
从高压端直接接到八脚，整流电压400V，充电电流4mA，Cvcc典型值10uF，充电时间计算为5ms，IC损耗和驱动MOS管电流我们设为1.5mA，因此下降时间为13.3ms，总损耗为400X4mAX5ms/(5ms+13.3ms) =437mW。
从交流側接二极管，第八脚的平均电压变为2XVacmax/(，损耗更下降为278mW。
我们还可以接一个辅助绕组把VCC电压抬高到高于11.4V，自动切断内部启动电流源，集成电路将完全由这一绕组供电，这样损耗将进一步下降(要确保VCC电压不能高于16V，可在辅助绕组处串联一个电阻解决，如应用原理图)。
这里要强调一点，NCP1200可以在不需辅助绕组情况下正常工作。
这只取决于客户的应用要求。
采用NCP1200设计的DVD开关电源所需的外围器件非常少，不仅为客户设计更小的DVD 电源提供了方便，还降低了成本。
将更多的功能模块集中在IC里，将提高系统的稳定性。
下图为正常工作时的Vds波形。
开关电源工作原理是什么-开关电源工作原理详解析
开关电源工作原理是什么?开关电源工作原理详解析开关电源由于重量轻、体积小，输出电压稳定，且纹波系数小等特点，被广泛应用。
一、开关电源的电源开关电源的电源是给开关电源供应电能的电源输入部分。
电原理如图1所示。
220V市电经从三极插针送入，经速熔保险管、双向滤波器、压敏电阻、电感、电容，到达整流电路。
其中，FU为速熔保险管，起限流爱护作用；双向滤波器、压敏电阻、电感、电容组成抗干扰电路，使整流电路得到一个较为抱负的AC220V电压。
二、开关电源的工作原理开关电源的电压转换，是由开关晶体管、脉冲变压器等组成的脉冲振荡器，产生脉冲电，将300V的直流电经脉冲变压器的次级变换成所需要的电压。
电原理如图2所示。
1、脉冲振荡器的工作原理1）脉冲振荡器的启动电源经R10、R10A、R15给Q3（三极管）的b极（基极）、e极（放射极）供应正向偏置电压，强迫Q3进入导通状态。
2）脉冲振荡器的振荡过程当Q3进入导通状态后，+Vc就会经脉冲变压器的初级线圈、Q3的c 极、e极、R15到电源的－Vc，此时脉冲变压器的次级线圈就会产感应电势，次级线圈的一端接在－Vc，另一端经R12、C8接到Q3的b 极，且感应电势的极性与初级线圈的自感电势是同极性的（图中初次极线圈的上端均为同名端），便得Q3的b极得到更大的基极电流，加速Q3的导通直至Q3进入饱和状态。
电路如图3所示。
当Q3饱和后，Ic不再变化，波形如图4中t0到t3。
经过t3到t4的饱和过程后，自感电势、感应电势的极性会随其反转，即上负下正。
次极线圈中这个反转后的电势，正极经R15加在Q1的e极，负极经R12、C8加在Q3的b极，使得Q3处于反向偏置，促使Q3快速地从饱和状态过度到截止状态，图中t4到t6。
Q3截止后，通过D8、R17、C7组成的汲取电路很快地将初极线圈中所产生的反向电势以及反向电流汲取掉，图中t6到t7。
完成了一个振荡周期。
之后振荡电路就会周而复始重复上述过程。
开关电源工作原理如何理解及其电路图详细解析
开关电源工作原理如何理解及其电路图详细解析开关模式电源(Switch Mode Power Supply，简称SMPS)，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。
其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。
开关电源的输入多半是交流电源(例如市电)或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。
开关模式电源(Switch Mode Power Supply，简称SMPS)，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。
其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。
开关电源的输入多半是交流电源(例如市电)或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。
开关电源不同于线性电源，开关电源利用的切换晶体管多半是在全开模式(饱和区)及全闭模式(截止区)之间切换，这两个模式都有低耗散的特点，切换之间的转换会有较高的耗散，但时间很短，因此比较节省能源，产生废热较少。
理想上，开关电源本身是不会消耗电能的。
电压稳压是透过调整晶体管导通及断路的时间来达到。
相反的，线性电源在产生输出电压的过程中，晶体管工作在放大区，本身也会消耗电能。
开关电源的高转换效率是其一大优点，而且因为开关电源工作频率高，可以使用小尺寸、轻重量的变压器，因此开关电源也会比线性电源的尺寸要小，重量也会比较轻。
若电源的高效率、体积及重量是考虑重点时，开关电源比线性电源要好。
不过开关电源比较复杂，内部晶体管会频繁切换，若切换电流尚加以处理，可能会产生噪声及电磁干扰影响其他设备，而且若开关电源没有特别设计，其电源功率因数可能不高。
主要用途开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。
DVD基本工作原理2--工程部
外围控制设备
• 遥控接收 • 面板驱动 • 按键扫描 • SCART输出 • 音频处理 • 音量编码器 • 收音模块 • 与其他设备的通讯协议
遥控接收
• 遥控接收DVD一般用的是NEC格式，其他领域有PHILIPS，SANYO等格 式。NEC格式传送的顺序为同步信号+SYSTEM CODE（16BIT）+ DATA
伺服
• 出入仓控制 有些驱动IC包含了出入仓控制,如CD5888,跟我们公司的
AL5666相比，内置了出入仓电路，出入仓由一个H桥推挽电路 组成，需要主芯片的两个IO控制.其中一个高一个低时会动作, 注意当检测到马达开关到位后,必须让两个IO同时为”1”,来停 止马达,否则马达长时间供电会把马达烧掉. 所以,主芯片需要4个IO口来实现一个托盘式的机芯控制。包括 正反转控制信号输出和进出仓到位开关信号检测。开盖式机芯 TOP LOADING只需要一个IO来检测一个开关处于开还是关就 可以了。吸入式机芯(SLOT-IN) 一般会多一个SLOT-IN的检测 口,来判断放碟后执行自动进仓的动作，.但是到位开关各有不 同,要具体分析。吸入式机芯一般会用光电方式来做电子开关。
系统控制
• 系统加电后，复位信号对主控芯片系统CPU进行复位。 CPU读取Flash-Rom中的操作软件，将读取的数据存放 到随机动态存储器 SDRAM中，由主控芯片内部精简指 令处理器(RISC)对CPUI／O接口以及各单元的输入、输 出接口进行初始化。系统工作正常后，激光头组件读取 的光盘信号从主控芯片RF IN脚输入，经其内部的RF信 号放大器和伺服信号处理器处理后，其中视频数据信号 送到视频解码器进行解码，再经数字视频信号转换器输 出模拟视频信号；音频数字信号处理器输出的数字音频 信号直接输出到内置音频DAC，通过DA变换输出5.1声 道模拟音频信号；而伺服信号中的主轴、进给、循迹和 聚焦信号输出到马达驱动IC，去控制机芯光头，完成伺 服控制。
开关稳压电源原理图
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40%－50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um —矩形脉冲最大电压值；T —矩形脉冲周期；T1 —矩形脉冲宽度。
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电原基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
各种开关电源工作原理
开关电源工作原理及电路图)本文开关电源工作原理是电子发烧友网开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进入高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
开关电源的结构和基本原理
R 15 7
?
3 .3K 0 80 5
5 60 K 06 03
R 14 4
C 49
Q 10
A73 3
1 04 ,08 05
1 K 0 8 05
R 15 8
3 9K 0 80 5
1 04 ,08 05
R 11 8
R 12 9
R 11 9
R 13 1
1 04 ,50 V
R 12 6
V R1
4 72 ,50 V
开关电源的结构和基本原理
开关电源工作原理
通过高频开关技术将输入的较高的交流电压(AC)转 换为PC电脑工作所需要的较低的直流电压(DC)
开关电源的中心思想：用提高工作频率等手段来提 高电源的功率密度，进而达到减少变压器的体积和重量 的目的。采用开关变换的显著优点是大大提高了电能的 转换效率，典型的PC电源效率为70%-75%，而相应的线 性稳压电源的效率仅有50%左右。 输出电压的稳定则是依赖对脉冲宽度的改变来实现， 这就叫做脉宽调制PWM。
FR1 04 1 00 1/4W
C 32
4 7u ,35 V
R 13 4 C 34 L 12
7 5 1 /4 W
+5VSB
5 *2 0
C 35
1 00 0u ,10 V
R 93
1 K 12 06
R 97
T H2
2 .4K 0 80 5
C 36
1 04 ,50 V
U2 C 15
2 23 ,50 V
R 90
C 13
R 11 2
1 61 6A
1 N4 14 8 SMD
1 N4 14 8 SMD
R 28
2 K7 0 80 5 KSE13 00 9 1 5V 1 W
开关电源电路接线图
开关电源电路接线图----147eee82-715e-11ec-8cba-
7cb59b590d7d
开关-电源原理以及接线图
电源模块：24V电源至5V电源
1.焊接时，二极管m7、ss24、钽电容、电解电容务必注意正负极。
2.调试时，将24V连接到J3端子上，测量M7和lm2596-5引脚的电压值，测量钽电容器C3的电压值，检查J4端子是否为5V。
3.24v接入端子接任意一个标志为24v的端子都可。
MOS晶体管接地端子开关模块
1.焊接时注意稳压二极管d5正负极务必正确，
否则，电压过高，可能会导致电击
穿mos管；三极管t1为9013npn型管，不要与9012混淆。
2.24V灯泡的一端连接到端子的24V，另一端连接到相应的继电器。
在gph2_6中，输入高电平和低电平以打开和关闭MOS晶体管，24V灯泡将打开和关闭。
继电器220v交流电开关模块
三极管T3是9012npn型晶体管，不应与9013混淆。
接通电源后，在GPIO中输入高电平和低电平，以听到继电器开关的咔哒声。
1.三极管驱动继电器原理，电阻阻值的确定计算公式。
2.MOS管的工作原理和齐纳二极管的功能。
开关电源原理收集
开关电源原理本篇包括：一、开关电源的功能电路图组成二、输入电路的原理及常见电路三、功率变换电路四、输出整流滤波电路五、稳压环路原理一、开关电源的功能电路图组成：开关电源的主要电路图是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源电路组成结构二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：输入滤波、整流回路电路原理图①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1(热敏电阻)就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小(RT1是负温系数元件)，这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：DC输入滤波电路原理①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
6款开关电源电路设计原理图
6款开关电源电路设计原理图简单的开关电源电路图（一）免费资料下载 -戳进来-->电子技术下载资料精选-调整C3和R5使振荡频率在30KHz-45KHz。
输出电压需要稳压。
输出电流可以达到500mA.有效功率8W、效率87%。
其他没有要求就可以正常工作。
简单的开关电源电路图（二）24V开关电源，是高频逆变开关电源中的一个种类。
通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！24V开关电源的工作原理是：1.交流电源输入经整流滤波成直流;2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。
24v开关电源电路图24V过流保护图简单的开关电源电路图（三）单端正激式开关电源的典型电路如图四所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。
简单的开关电源电路图（四）推挽式开关电源的典型电路如图六所示。
它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。
电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。
