水中桩测量放线方案
测量放线施工措施
测量放线施工措施一、定位区域利用竣工坐标初步定位待开挖焊口区域范围，现场利用 RTK 定位设备、埋地管道探测设备，现场踏勘确定计划开挖焊口的位置、埋深和周边环境情况，分析是否具备开挖条件。
探明管线走向和埋深后，根据竣工资料与现场实际走向判定开挖点具体位置，现场划定探坑开挖区域。
二、定位方式内检测开挖定位法根据不同的地形地貌分别采用分段直线定位测量法、近地表测量法、双向定位法、最近弯头/管件定位法，实际操作过程中可单独或采用几种方法结合的方式进行测量。
现场定位时，根据施工记录与内检测数据对齐结果，找到内检测里程，对应内检测数据找到内检测参考桩，以内检测参考桩为基准点拉皮尺，定位环焊缝。
1、设备准备：目前线路测量设备一般选用RTK、全站仪等设备，所有按照国家测量规范要求做好仪器的检验校正工作。
2、人员准备：测量人员及辅助人员的配备。
3、物资准备：根据线路长度计算所需的定位木桩、白灰等材料。
4、资料准备：根据工程设计要求和对事先收集的各种有关资料的分析，再结合详尽的现场踏勘统计资料，制定出一个合理、可行的测量实施方案。
5、测量桩要求（1）百米桩：对地势比较开阔、可目测两桩点的地带，根据线路走向，在作业带两侧边缘线上每间隔100m左右加设一定位桩。
（2）加密桩：当采用弹性敷设或冷弯管处理水平或竖向转角时，应在曲线的始点、终点上设桩，并在曲线段上设置加密桩，间隔≤10m。
桩上标明该点的地面高程、管底高程与挖深。
弹性敷设可以通过“工兵法”、“解析法”和“总偏角法”进行测量放样。
（3）标志桩：在河流、沟渠、公路、地下管道、光电缆、管线壁厚、防腐层等级变化分界处等地，设置标志桩，标明名称、埋深、里程等的数据。
对于定测资料及平、断面图已标明的地下构筑物和施工测量中新发现的地下构筑物等应进行调查、勘测、核对准确位置，并在线路与地下构筑物交叉范围两端各 3 米设置标志桩及警告牌，在桩上注明构筑物类型，埋深及交叉尺寸等数据，测量人员利用地下障碍探测仪对全线进行检测，检测施工作业带范围内有无地下的电缆、光缆及金属管线等障碍，确定其位置，并在其上打设标志桩并画草图记录。
定桩放线方案
定桩放线方案为了确保建筑工程在施工过程中的准确性和稳定性，定桩放线方案起着至关重要的作用。
本文将详细介绍定桩放线方案的目的、步骤和注意事项，以确保施工的顺利进行。
一、方案目的定桩放线方案的目的是确定建筑物地基桩的准确位置和放线方向，从而保证桩的位置精确无误，以满足施工的需要。
目标是为了使建筑物的基础牢固稳定，确保整个施工过程的质量和安全。
二、方案步骤1. 确定基准点：首先，需要确定一个稳定的基准点，作为放线的起点，该点应位于建筑物的中心位置或相关构件的交叉点上。
2. 放线方向确定：根据设计图纸和施工要求，确定桩的放线方向。
通常采用的方法是使用放线仪或激光仪器，在基准点上标出放线方向的直线。
3. 确定桩点位置：根据设计图纸上的标注和绘制，确定各个桩点的位置。
这通常需要借助放线仪或激光仪器，按照设计要求在地面上进行标示。
4. 放线：使用专业的放线设备，根据已确定的桩点位置，将桩点在现场进行放线。
通过拉线、推钉或喷浆等方法，将桩点的位置准确地标注在地面上。
5. 检查和核对：在放线完成后，需要进行检查和核对尺寸和位置的准确性。
确保每个桩点的标注位置与设计图纸一致，以提高施工的准确性和精度。
三、注意事项1. 充分了解设计要求：在进行定桩放线之前，施工人员应充分了解设计要求和相关规范。
确保对桩点位置、尺寸等要求有清晰的认识，避免放线错误。
2. 使用专业工具：为确保放线的准确性，应使用专业的测量设备和放线工具。
放线仪、激光仪器等设备能够提供高精度的放线效果。
3. 精确标注桩点位置：在进行桩点的放线时，需要确保标注的位置准确无误。
标注的材料应具有较强的耐久性和防水性，以确保在施工期间不会移动或破损。
4. 定期检查和核对：在放线过程中和施工期间，应定期进行检查和核对桩点的准确性。
如发现偏差或错误，应及时进行纠正，以避免造成不必要的施工问题。
5. 加强沟通和协调：定桩放线是一个复杂的工作过程，需要施工人员、设计人员和监理人员之间的密切沟通和协调。
水厂施工测量方案

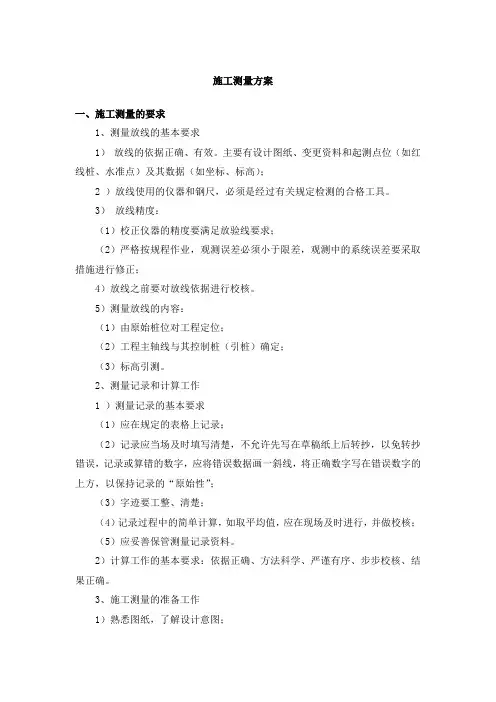

施工测量方案一、施工测量的要求1、测量放线的基本要求1）放线的依据正确、有效。
主要有设计图纸、变更资料和起测点位（如红线桩、水准点）及其数据（如坐标、标高）；2 ）放线使用的仪器和钢尺，必须是经过有关规定检测的合格工具。
3）放线精度：（1）校正仪器的精度要满足放验线要求；（2）严格按规程作业，观测误差必须小于限差，观测中的系统误差要采取措施进行修正；4）放线之前要对放线依据进行校核。
5）测量放线的内容：（1）由原始桩位对工程定位；（2）工程主轴线与其控制桩（引桩）确定；（3）标高引测。
2、测量记录和计算工作1 ）测量记录的基本要求（1）应在规定的表格上记录；（2）记录应当场及时填写清楚，不允许先写在草稿纸上后转抄，以免转抄错误，记录或算错的数字，应将错误数据画一斜线，将正确数字写在错误数字的上方，以保持记录的“原始性”；（3）字迹要工整、清楚；（4）记录过程中的简单计算，如取平均值，应在现场及时进行，并做校核；（5）应妥善保管测量记录资料。
2）计算工作的基本要求：依据正确、方法科学、严谨有序、步步校核、结果正确。
3、施工测量的准备工作1）熟悉图纸，了解设计意图；2）了解工程总布局、定位与标高情况通过对总平面图和设计说明的学习以及设计交底，了解工程总体布局、工程特点和设计意图。
首先应了解工程所在地区的红线桩位置及坐标、周围环境及原有建筑物的关系、现场地形（尤其是地下建筑物和地下线管等）；其次应了解建筑物的总体布局、朝向、定位依据、定位条件及建筑物主要轴线的间距及夹角；再次应了解水准点位置及标高、建筑物±0.000的绝对标高（尤其是几种不同标高的±0.000时）、整个场地的竖向布置（标高、坡度等）、绿化及道路、地上及地下管线的走向等。
3 ）熟悉图纸在掌握总图的情况后熟悉建筑施工图，以便对建（构）筑物的平、立、剖面的形状、尺寸及各部分标高与总图中的有关部分是否对应。
在看结构施工图时，要掌握轴线尺寸、层高、结构尺寸（墙厚、柱断面和跨度、楼板厚等）。
流水河大桥水中墩筑岛钻孔桩施工方案
流水河大桥水中墩筑岛钻孔桩施工方案1.地质勘察：钻孔桩施工前，需要进行地质勘察，了解施工区域的地质情况。
包括土质、岩层、地下水位等信息，以便后续施工做出针对性措施。
2.桥梁设计：根据流水河大桥的设计要求和荷载要求，确定水中墩的结构形式、桩的数量、桩径和桩长等参数。
3.施工设备准备：准备钻孔桩施工所需的设备，包括大型钻机、钻杆、钻头、泥浆处理设备、混凝土搅拌设备等。
4.施工区域围堰：钻孔桩施工区域需要设置围堰，将施工区域隔离出来，保证施工安全和泥浆处理效果。
5.钻孔桩施工：根据设计要求和施工方案，使用大型钻机进行钻孔。
先进行导向孔的钻探，然后逐层扩大直径，同时进行钢筋架设。
6.泥浆处理：钻孔过程中，产生大量泥浆，需要进行处理。
通常采用泥浆分离器进行处理，将固体颗粒和泥浆分离，回收清洁的泥浆，用于下一次钻孔。
7.浇筑混凝土：钻孔结束后，需要将孔内清洁，然后进行混凝土浇筑。
在浇筑混凝土之前，先进行坍落度试验，确保混凝土的质量。
8.灌浆加固：为了提高桩的承载力和抗拔能力，需要对钻孔桩进行灌浆加固。
通常采用水泥浆灌注加固，提高桩的承载能力。
9.桩顶测量：施工完成后，需要进行桩顶标高测量，以确保桩的整体高度和水平度满足设计要求。
10.施工记录和验收：在施工过程中，需要做好施工记录，记录施工过程中的关键参数和质量控制点，以备验收和后期维护使用。
以上是流水河大桥水中墩钻孔桩施工方案的主要步骤。
在施工过程中，需要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
水中桩基础施工方案
水中桩基础施工方案1. 简介水中桩基础施工是指在水中进行桩基础施工的一种方法，适用于需要在水中建设建筑物、设施或其他工程的情况。
水中桩基础是水下工程施工中的一种常用方式，它能够有效地支撑、固定和承载建筑物或设施。
2. 施工前准备工作在开始水中桩基础施工之前，需要进行一系列的准备工作，以确保工程的顺利进行：2.1 环境调查和评估在确定水中桩基础施工方案之前，需要对施工环境进行全面的调查和评估。
包括但不限于水域水质、水流情况、底部地质条件、水深等因素的调查和评估。
2.2 安全防护措施水中施工存在一定的安全风险，因此在施工前需要采取必要的安全防护措施。
包括但不限于设置安全防护网、使用浮筒、着装防护等。
2.3 施工设备准备根据具体的施工方案，需要准备相应的施工设备。
包括但不限于挖掘机、浮吊、水下切割设备等。
3. 施工步骤水中桩基础施工通常包括以下步骤：3.1 施工前测量与布点在施工开始前，需要进行施工区域的测量，并根据设计要求进行桩位的布点。
3.2 桩身施工根据桩基础的要求和设计，选择合适的施工方法进行桩身的施工。
常见的施工方法包括冲孔法、抛石法等。
3.2.1 冲孔法冲孔法是将钢筒或其他设备通过振打或冲击的方式将土壤或岩石排除，然后注入混凝土形成桩身。
3.2.2 抛石法抛石法是将钢筒或其他设备直接插入水底，然后将石块或混凝土填充到钢筒内，形成桩身。
3.3 桩帽施工桩帽是桩基础的上部结构，用于承载建筑物或设施的荷载。
桩帽的施工包括放线、模板安装、钢筋绑扎和混凝土浇筑等步骤。
桩帽施工完成后，可以根据具体情况进行后续工程的施工，如管道铺设、设备安装等。
4. 施工注意事项在进行水中桩基础施工时，需要注意以下事项：•施工环境调查和评估是保证施工安全和顺利进行的重要步骤，必须认真进行。
•施工前必须对施工现场进行充分的安全防护措施，确保施工人员的安全。
•施工设备必须符合要求，操作人员必须经过培训，并按照操作规程进行操作。
工程测量放线施工方案
工程测量放线施工方案工程测量放线施工方案一、施工内容本工程是指在建筑、道路、桥梁、水利、矿山等工程建设中，利用测量仪器测量出地面上各项工程间的空间位置，并通过放线将这些位置点在现场上实际标志出来，为后续建设提供基准。
二、工具和设备1. 测量仪器：包括全站仪、经纬仪等，用于精确测量和放线。
2. 放线工具：包括尺子、铁锤、木桩等，用于将测量获得的点位在实地进行标志和放线。
3. 计算工具：包括计算机、计算器等，用于数据处理和计算。
三、施工流程1. 预备工作：确定测量范围和目标，确定施工方案，调配好测量仪器和工具。
2. 野外测量：根据工程要求，在现场进行实地测量，精确确定各个工程节点的位置和空间关系。
3. 数据处理：将野外测量获得的数据导入计算机，通过测量软件进行数据处理，计算得出各个节点的坐标。
4. 校核和验证：对计算出的数据进行校核和验证，确保数据的准确性和可靠性。
5. 放线施工：根据计算出的数据，选取合适的放线起点和目标点，在现场进行放线标志。
放线标志一般使用木桩或者其他标志物，确保明显可见。
6. 后续处理：完成放线后，及时清理、整理放线工具和仪器，做好记录和备份工作。
四、施工安全1. 在施工过程中，要注意人员安全，特别是在繁忙的建筑工地，要加强对施工人员的安全教育和培训，提高大家的安全意识。
2. 使用测量仪器时，要保持仪器的正常运作和维护，定期检查和维修，确保仪器的精确度和可靠性。
3. 在放线施工过程中，要注意周围环境的变化和风险的存在，及时采取相应的安全措施，保证施工的安全和顺利进行。
五、施工计划根据实际情况和工程要求，制定详细的施工计划，包括测量时间安排、人员调配、测量区域划分等，确保施工的有序进行。
六、总结工程测量放线是一项重要的施工准备工作，对于后续的建设和施工具有重要意义。
因此，在进行施工前，要充分了解工程要求，熟悉测量仪器和工具的使用方法，制定详细的施工方案和安全措施。
只有通过科学规范的测量放线工作，才能为工程建设提供准确的基础数据和有序的工作环境。
钻孔桩水中柱施工方案
水中钻孔桩施工方案一、概述下沙互通立交局部桥梁跨越鱼塘及河道，其中跨越鱼塘等浅水局部的桥梁采用筑岛回填工艺按陆上桩方法施工，其它水中桩采用搭设施工平台的工艺施工。
3＃桥、2＃桥、4＃、7＃及10＃桥的局部墩跨越河道，从现场勘测及施工图纸中知，水中桩共28根，桩径均为 1.2m，桩长为37.229m－66.468m。
二、材料选择及标准要求1、选用松木为平台搭设材料。
木桩选用直径为15－20cm，长度为6m 的圆木。
横、纵梁木直径采用直径15cm－20cm的圆木。
桩身在一面内的弯曲度不超过木桩长度的1％，桩身有两面弯曲的不得应用。
2、原木有腐朽、虫害及漏节等疵点不得使用。
3、梁木需相对平直。
三、木桩制作1、砍削桩尖：桩尖砍成三棱或四棱锥形，桩尖应在桩轴中心，桩尖长度依据桩位处地质条件而定，本合同水中桩地质层大多数为亚砂土、亚粘土，故桩尖长度定为1－1.5倍的桩径，即20－30cm长。
2、锯平桩顶：桩顶平整，桩顶面垂直于桩轴中线。
3、制作完成的木桩，应在接近桩顶的部位用油漆写明编号、桩总长度及中径，并在桩身两侧以10cm为单位标明长度〔尺寸由桩尖向桩顶排列〕，以便打入桩时观察入土深度。
四、施工平台的搭设〔一〕平台布设方案根据河中桩位布距以及河道水面的宽度、钻机便于摆放的原那么等，初步确定施工钻孔平台尺寸为10m×55m。
1、木桩分布如下：①桩外缘2.0m为平台边缘。
②顺河水流向桩的间距为：1.2m+2.6m+1.1m+1.1m+2.6m+1.2m。
③垂直河水方向木桩的布距为：5×3.0m+(1.2m+2.6m+1.2m)+3×3.0m+2.0m+1.2m+2.6m+1.2m+3×3.0m+2.0m+1.2m+2.6m+1.2m2、横梁：采用单根长10m，直径20cm的松木。
3、纵梁木：采用直径为15－20cm的松木，二根为一组，间距见10＃桥钻孔平台桩根底平面布置图说明。
桩基测量放线方案
桩基测量放线方案一、前期准备1.确定测量放线的方法：可以采用传统的地面放线，也可以选择全站仪放线等现代测量技术。
2.准备放线工具：包括全站仪、测量尺、测量杆、白垩粉、放线绳等。
3.获取工程图纸和相关资料：包括桩基设计图纸、工程标高、桩基坐标等。
二、现场操作1.根据工程图纸确定桩位：根据设计图纸上的桩基坐标和编号，找到相应的桩位，并标注在工程现场。
2.清理测区和标志桩位：清理测量区域的杂物，确保测量的准确性。
在每个桩位周围设置标志桩，并标上相应的桩号。
3.搭设测量控制点：在测量区域的四周或适当位置搭设测量控制点，用于进行后续定位和放线。
4.进行基准测量：使用全站仪或其他测量仪器在测量控制点上进行基准测量，确定基准坐标和高程。
三、桩位定位1.桩位坐标定位：使用全站仪或其他测量仪器，根据桩基设计图纸上给出的桩位坐标，在标志桩上测量出相应的坐标。
2.桩位高程定位：使用全站仪或水准仪，在标志桩上测量出相应的高程标高。
3.校核桩位：校核通过全站仪或其他测量仪器测得的桩位坐标和高程，保证测量的准确性和可靠性。
4.标注桩位：在标志桩上用白垩粉或其他标记物标注出桩位坐标和编号。
四、桩基放线1.放线测量：根据桩基设计图纸，使用放线绳或其他放线工具，在标志桩上进行放线测量，确定桩基平面位置和坐标方向。
2.校核放线：通过放线测量和设计图纸上的桩基放线数据进行对比校核，保证放线的准确性和精度。
3.标注放线点：在放线位置上使用白垩粉或其他标记物标注出放线点，确保施工人员能够准确找到放线点。
五、测量记录和整理1.记录数据：对测得的桩位坐标、高程和放线数据进行记录，包括桩基编号、坐标、高程和放线方向等。
2.整理数据：整理测量数据，并做成桩基测量放线记录表，以备施工和验收使用。
3.保存数据：保存测量数据和记录表，以备后期查证和资料归档使用。
桩基测量放线方案的具体操作方法根据具体工程的情况而定，上述方案只是一个大致的步骤和方法，具体的测量工作应根据实际情况进行调整和补充。
桩基工程施工测量放线方案
桩基工程施工测量放线方案一、前期准备工作1.1确定测量任务：根据设计图纸确定需要进行测量放线的桩基工程位置及布置。
1.2收集资料：收集有关桩基工程的设计图纸、施工方案以及现场地形图等相关资料。
1.3确定测量方法：根据桩基工程的具体情况，选择适当的测量方法。
1.4准备工具：准备好需要使用的测量工具，包括测量仪器、标尺、白垩粉、钉子等。
1.5组织人员：确定测量工作的组织人员和分工，确保工作的顺利进行。
二、现场控制测量放线2.1基础控制点的设置2.1.1建立控制网：根据现场实际情况选择合适的控制点布设方案，确定控制网的形状和范围。
2.1.2设置控制点：选取适当的位置，设置控制点，并进行测量标定。
2.1.3网密度控制：根据工程要求，控制控制点的间距，确保测量结果的精确性。
2.2桩基中心线的放线2.2.1标记控制点：根据设计图纸上的定位点，在实地上进行标记。
2.2.2桩基顶标示：根据设计要求，将测量仪器放置在控制点上，查平仪进行调平，确定桩基顶标高，并在垂直位置上进行标示。
2.2.3桩基轴线放线：根据设计图纸上的桩基轴线标高和标准值，使用钉子和拉线等工具确定桩基轴线的位置，并进行标示。
2.3验证测量结果2.3.1对放线结果进行审核，确保测量结果准确无误。
2.3.2验证放线结果与实地情况的一致性，如与现场地形图相对比，进行现场测量等。
三、施工过程中的测量控制3.1基坑开挖的测量控制3.1.1基坑边界的确定：根据设计图纸上的基坑边界线和控制点，确定基坑边界的位置。
3.1.2基坑开挖的标高控制：根据设计图纸上的基坑底部标高，使用水准仪进行检测，确保开挖的准确度。
3.2混凝土浇筑时的测量控制3.2.1混凝土标高控制：使用水准仪和自动水平仪等测量仪器，确定混凝土标高的高度。
3.2.2混凝土浇注量控制：根据设计要求和测量结果，控制混凝土的浇注量。
3.3桩身的垂直度和偏斜的测量控制3.3.1桩身垂直度的测量：使用自动水平仪等测量工具，测量桩身的垂直度。
测量放线施工方案
测量放线施工方案测量工作是一切工程的先导工作，测量数据的好坏将直接影响后续工作的开展。
施工测量放样是设计图纸和工程具体实施的中间带，工程项目部应对测量工作给予高度重视。
安排优秀测量人员，配备先进的精密仪器，确保测量放样工作准确、精确、及时、高效。
1、测量放样基本工作内容（1）、检查对复核发包人和监理人所交付的原始三角网点、水准网基点等标志和相关资料，发现问题及时上报并协商解决。
（2）、认真熟悉和研究所有施工详图，进行必要的验算，找出控制关系，做到心中有数。
（3）、布设施工控制网，并定期复查一次，防止施工过程中破坏。
（4）、施工过程中测定并检查施工部位的水平位置和高程。
（5）、变形观测点的埋设和定期观测。
2、测量工程方案（1）、布设平面控制点的目的加密所交精密导线点，以满足施工测量平面控制的需要。
（2）、布设平面控制点的方法①在布设平面控制点之前对所交精密导线点（控制点）进行复测，并将复测成果上报建设单位及监理单位，审批后进行平面控制点测量。
②本工程平面控制点布设时，利用高一级控制点测设场地中心线、形成场地平面控制网。
对平面控制点进行栓桩，栓桩点布设在地基牢固、通视良好和不易被破坏的地方，以满足整个工程从开工到竣工的需要。
控制点的复核：用Ⅱ级全站仪进行观测，测角时每站测回数两测回，方位角闭合差不大于5＂n1/2（n为测站数）。
平均边长80m，导线全长闭合差小于1/10000，导线边长应大致相等，相邻边长之比一般不超过1：3。
边长单程测距一测回，照准一次读数三次，读数较差应小于3mm。
3、高程控制（1）、高程控制点的布设利用平面控制点的埋石作为高程控制点也可单独控制，如特殊需要时进行加密。
加密的水准点精度不低于高程控制点的精度，数量每块训练场不少于3个。
（2）、将复测成果上报建设单位及监理单位，审批后进行高程控制点测量。
（3）、加密水准点（场地高程控制点）复核用水准仪对所布设的加密水准点进行测量往返各测一次，当往测、返测的计算成果符合高程闭合差小于±12L1/2（L为路线长，以千米计）时，取其平均值作为最后的场地高程控制点的成果。
桩基工程施工测量放线方案
桩基工程施工测量放线方案桩基工程是建筑工程中非常重要的一项工程，它关系到整个建筑物的牢固程度。
施工测量放线工作是桩基工程中不可或缺的一环，它通过精确的放线来保证桩基的位置准确无误。
下面是一份桩基工程施工测量放线方案，详细说明了具体的操作流程和放线要点。
一、施工准备1.确定测量控制点：在施工区域内选取至少3个控制点，要求分布均匀，以确保后续测量的准确性。
2.清理施工区域：清理施工区域内的障碍物，确保测量工作的顺利进行，同时保证工作人员的安全。
二、放线设备准备1.放线工具准备：包括三角木锤、刷线机、量角器、支撑设备等。
2.放线材料准备：主要包括铁丝、楼盖线、测量杆等。
三、放线前的准备工作1.检查测量仪器：确保仪器的准确性，并进行必要的校准和调整。
2.测量控制点标记：在选定的控制点上标明标志物，便于后续的测量工作。
四、放线操作流程1.控制点的放线：根据设计图纸上控制点的位置，使用测量仪器和支撑设备，依次测量控制点的坐标，并将其标示出来，用铁丝将控制点连线，形成基准线。
2.推测线的放线：根据设计图纸上的桩基位置要求，使用测量仪器和支撑设备，推测出桩基的位置，并将其标示在地面上。
3.实际放线：根据推测的桩基位置，在地面上使用三角木锤和刷线机进行实际放线，将桩基的位置准确标定出来。
4.测量校核：放线结束后，对放线结果进行测量校核，确保放线的准确性。
若有误差，及时进行修正。
五、放线要点1.放线过程中要注意仪器的稳定性，避免误差产生。
尤其是在测量控制点和推测线时，要保持仪器的稳定性，避免因为仪器晃动导致的误差。
2.放线时要严格按照设计图纸上的要求进行，将桩基的位置准确标示在地面上。
3.放线结束后要进行测量校核，确保放线的准确性，并及时调整纠正误差。
通过以上的放线方案，可以确保桩基工程施工测量放线工作的准确性和可靠性。
放线操作的每一个环节都十分重要，要严格按照要求进行，并且进行必要的校核和修正，以保证桩基工程的质量和安全。
水利工程测量放线
水利工程测量放线（一）组建测量组工程测量是工程优质快速施工的基础，因而测量工作的控制到位与否，直接影响着其它工作的顺利进行。
我公司针对本工程组建一个经验丰富、业务水平高的测量组。
测量组设组长。
测量组长具有十年以上测量施工经验，全组人员可熟练地使用测量全站仪进行坐标定位。
测量组在项目总工程师领导下进行全厂范围内的施工测量工作。
（二）测量施工1、接桩、布置轴线及高程控制桩。
2、进场后，立即进行由业主提供的项目工程平面控制点、高程控制点的接桩任务，并布置场区内的平面坐标控制网及高程控制网，并以适当的比例绘制成图。
3、场区的高程控制网布设成闭合环线，对于重点平面控制点及高程控制点浇筑混凝土墩进行加固保护，并设立红色警示牌，提醒车辆及行人注意。
（三）原始地形、地貌测量测量接桩后，立即进行工程范围内原始地貌的测量工作，详细掌握池塘、田地、现有设施等的位置、标高，并绘制出详细的成果图，为以后三通一平、土方施工等提供依据。
（四）施工过程中的测量工作1、各构筑物施工过程中要依照施工图纸，认真订出各断面的边线、变形缝位置线、侧墙中心线；并且控制点浇筑混凝土墩进行加固保护，设立围栏保护加红色警示牌以提醒注意。
地基、垫层、基础、侧墙的高程线随工序的施工随时定出，确保施工要求。
2、建筑物施工过程中要依照施工图纸，认真订出各渠道及渠系建筑物的轴线，严格控制开挖范围、渠道坐标、渠系建筑物坐标等的高程线。
3、管线施工过程中要依照施工图纸，认真钉出管线中心轴线及管道高程线。
4、对于互相有连接、衔接或排列的设备，施测出共同的安装基准线。
必要时，按设备的具体要求，埋设永久性的中心标板或基准点。
（五）测量复核测量组在项目总工程师领导下，严格依据项目验收程序组织专人进行各道工序的测量复核，重点轴线、控制点由测量组长组织复核。
施工过程中的测量复核记录做到清晰、规范，并由测量组长每周检查一次，有关测量复核情况，每月由测量组长汇总报项目部总工程师审阅。
测量放线专项施工方案
测量放线专项施工方案一、测量概述1.1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测,使用全站仪进行高程传递并建立高程控制点,±0.000m以上结构采用建筑物内控法进行轴线竖向投测,从建筑外墙竖向传递高程,引测楼内做好1m控制线;具体的测控重点和方法见下表;测量工程重点和方法1.2工作难点及应对措施1.2.1槽上可用场地相对较小,控制桩位保护要求高应对措施：根据甲方提供的控制点,测设场地平面控制网,控制桩尽可能避开堆料区及机械运输路线,控制桩用脚手管搭设防护并用红白漆做好标识;并指定专人巡查维护,定期进行复测与修正,确保工程控制系统的准确性;1.2.2场区面积大,平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点,测设二级场区控制网;控制桩坐标使用计算机解算,平面控制网和高程控制点使用全站仪和水准仪进行闭合;整场区采用两级控制,形成完整统一的测控体系,以保证测量精度要求;1.2.3建筑物高度高,轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测,投测点不少于3点,并固定光靶,使用经纬仪逐次将投测上来的点进行闭合,无误后,按先整体后局部对轴线及细部轴线进行施测;±0.000m以下使用钢尺传递高程;±0.000m以上在首层外墙四周用水准仪抄出建筑1m线,每层每段使用钢尺配合弹簧拉力器以98N的标准拉力,沿外墙大角垂直向上传递三个标高点闭合差≤3mm取平均值,以此为依据在作业面采用水准仪抄测标高控制线;1.2.4轴系之间的转换复杂应对措施：本工程轴线系统,是由楼座和地下车库两套轴线网组成,轴线网相互转换、衔接,要求测量人员必须仔细审图,科学解算,以做到万无一失;1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法,必须结合本工程的实际情况,进行合理比对、实际论证,确保方法的科学性、针对性、及现场可行性;1.3准备工作作为工程施工的基准—测量工作的准确度将影响工程的施工质量,测量工作将作为本工程结构施工的首要工作进行控制;施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的审核,测量定位依据点的交接与校核,测量仪器的检定与校核,测量方案的编制与数据准备,施工场地测量等内容;考虑本工程的重要性,对专业测量技术人员要精挑细选,反复审核,要求必须具备扎实的理论基础,丰富的实操技术,同时配备先进的测量仪器,采用科学的测量方法,并辅助以计算机进行计算、绘图,保证测量工作高精度、高效率的完成;1.3.1现场勘察到现场了解工程位置,核实测量基准点是否稳固,通视条件如何,勘察场区情况及周边情况,作好勘察记录;工程开工前进行工程现场标高测量,并将所得到的资料按业主要求制成图纸,上报业主方进行审查;1.3.2测量人员组织本工程测量任务由技术组、测量组和验线组三部分负责实施;技术组负责测量方案编制、编制作业指导书、测量内业资料管理工作；测量组负责平面控制网及高程控制网的测设与校核,施工期间的竖向投测控制线、楼层放线、水平控制线等日常测量工作；验线组负责各项测量放线的检查验收工作;1.3.3测量设备调配为满足施工精度及进度的要求,配备符合本工程测量精度的测量器具;施工用测量仪器严格按照相关标准要求进行检定,并建立测量设备台帐：经纬仪、水准仪、垂准仪及50m钢尺等强检类计量设备需经具有国家规定资质的检定单位进行检定；对于盒尺、水平尺等非强检类计量设备按照国家标准及本企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪每三个月进行一次自检,确保测量仪器的精度;测量设备调配表1.3.4图纸校核及定位依据校测1总平面图的校核,内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计设计高程等校核;2建筑施工图纸的校核,内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸;3结构施工图纸的校核,内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应;4校测甲方提供的精密导线点的距离、夹角及坐标,校测水准点的高差;1.3.5制定测量方案开工前制定针对性强的测量方案,经技术负责人程师签认后,报监理审批；工程施工过程中,严格按照测量方案进行工程定位、规划验线、基槽验线、楼层放线等工作;1.3.6测量步骤测量步骤流程图1.4控制网布设由于本工程占地面积较广,施工场区面积较大,结合现场情况,本工程控制网分两级测设,以此保证工程施工精度;控制网的作用主要是满足施工放样精度,并且将设计的建筑物转移到平面上,还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据;1.4.1场区控制网的建立进场后,根据业主提供的测绘院基准点,实地踏勘点位,对已经损坏的点位作出标记说明,复核测量点位之间的边长距离和夹角、高差,计算点位误差;如点位误差较大,需进一步与业主核对并确认,并以复测合格的测量点做为场区控制的基准,采用全站仪布设附和导线形式建立场区控制网;1平面控制网布设原则及要求1平面控制应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则,以避免放样误差的积累;2控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行;3控制点应选在通视条件良好、安全、易保护的地方;4应布设在建筑物的压力传播范围以外;2场区控制基准点的布置1本工程采用两级布网;首级控制采用口字形布设,点位布置,便于建筑方格网测量和施工定线需要来考虑,布设在基坑周围、次要通道或空隙处;2方格网的密度：每个方格的大小,要根据建筑物的实际情况而决定;方格的边长一般在100～200m为宜,若边长大于300m以上,中间加以补点;4考虑方格点的标桩能长期保存,方格点不要落在开挖的基础上、埋设管线的范围内;一般选择在建筑物附近空隙区,这样能长期保存;5根据本工程的特点,保证控制点相互通视,拟在场区周边布设4个平面基准点,作为场区的二级控制;3场区控制网测设1根据业主提供的基准点,我方进行对基准点坐标及高程进行校核,发现误差超出规范要求,请业主予以提供新的基准点数据,如校核无误后,则进行场区控制网的施测,完成后对控制网进行导线、高程平差完成后,编制测量成果报告,上报业主及监理批复,监理验收合格后作为工程测量控制依据;合格后将控制点进行保护并做好标识;2控制网的精度应满足二级平面控制网测角中误差±12" ,边长相对中误差1/15000的技术指标;3高程控制网按国家四等水准测量的精度要求进行引测,闭合差要求≤±全中误差±10mm,高程控制网借用平面控制网的桩点进行布设;4场区控制网测设流程场区控制网测设流程4建筑物控制网精度指标控制网的精度保证的关键是其桩点的长久稳定性的保持,因此其埋设要按照国家二级变形监测基准点位的要求进行;对于施工控制网,其控制点位不可避免的会存在位移现象,因此在使用期间要适时的对其进行校测,平差后解算出每个点位数据修正值;校核工作在地下结构每层放线之前进行一次,地上结构每月进行一次;5建筑物标高控制网测设施工过程中的二级高程控制网按国家三等水准测量的技术指标和精度要求使用水准仪采用附合水准测法进行引测,相邻基准点高差中误差要求小于±1.0mm;由已知高程点的高程依次引测到现场临时高程控制点上,然后再闭合到另一已知高程点;二级高程控制桩点按规范用木桩进行布设;建筑物高程控制点的建立,联测场区高程基准点,选用水准仪按三等水准测量精度,进行测设,测设建筑物高程控制网;为保证高程控制网的精度,在基础施工阶段每30天进行一次复测,结构施工期间每60天对现场水准基点进行一次复测,复测结果要及时反馈相关部门,出现偏差及时进行调整;6建筑物标高控制精度指标水准测量技术要求注：L 为往返测段附合水准路线长度km水准观测主要技术指标1.4.2桩点的埋设及测量标识1控制网的桩点采用预制钢筋混凝土桩,自然地坪以下500mm 做300mm 厚钢筋混凝土底板,以保证桩点稳定;桩顶部埋入200mm ×200mm 不锈钢板,钢板中心制作十字线,作为对中标记;2所有控制桩、水准点周围使用脚手管搭设1.5m ×1.5m 防护栏杆,并悬挂标识牌,标识牌上要注明桩点的类型和编号;3对于所弹的墨线也要进行标识,线迹清晰准确,线宽小于1 mm,轴线标明轴线号,水平线标明标高,同一条线上相邻两标识的距离不大于10m;4对于不便埋桩处,将桩点投测到临近围墙及永久建筑物上; 1.5结构及装修施工测量结构平面控制地下部分采用外控法,用经纬仪视准线法直接对各轴线进行放样,地上部分结合本工程实际特点,采用内控法,轴线控制点分阶段向上传递,在中途设立转换层;标高控制点地下部分采用悬吊钢尺法将高程引测到施工部位,地上部分高程的传递采用悬吊钢尺法和全站仪标高竖向传递法;每层高程传递的点位不少于4个;由于钢尺长度只有50m,同时为了减小风力、温度、大气压等自然因素的影响,对此工程的建筑在中途设立高程基准点,进行接力传递;1.5.1±0.000以下施工测量1平面控制测量1轴线控制桩的校测在建筑物基础施工过程中,对轴线控制桩每月复测一次,以防桩位位移,影响到正常施工及工程施测的精度要求;校测仪器采用测角精度为 2″,测距精度为：±2mm+2ppm.D的电子全站仪;2基础放线工程定位、定高后,根据建筑平面控制网向混凝土底板垫层上投测建筑物外轮廓轴线;将全站仪架设在基坑边上的轴线控制桩上,经对中、整平后、后视同一方向桩或轴线标志点,以方向线交会法将所需的轴线投测到施工的平面层施工段上,在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形,以此作角度、距离的校核;当垫层混凝土施工完后,在各大角控制桩点上安置仪器,后视对面同轴桩点,将这些点精确抄测至槽底面上,并精确测定各主轴线,检查各主轴线间距,根据所测的轴线特别注意校核图纸尺寸不能算错与轴线的关系;根据投测的主轴线在垫层上放出保护墙的控制线;3底板放线基底防水及其保护层施工完成后,进行基础放线;由平面控制网投测控制线,由控制线放出底板外边线及各轴线,检查各主轴线间距,合格后再放出细部线;4地下墙体及顶板放线底板施工完毕后在底板上精确投测出主轴线的位置,并严格检查主轴线的投测尺寸,主轴线放线完毕后,根据主轴线的位置放出墙体控制线、门窗洞口细部尺寸线、柱子尺寸线以及距墙皮200mm 墙体模板控制线,地下墙体施工完毕后在墙体上弹出1m 标高线,并用红油漆标注,弹出顶板支模300mm 控制线来控制顶板支模;2高程控制测量1高程控制点的联测在向基坑内引测高程时,首先联测高程控制网点;经联测确认无误后,方可向基坑内引测所需的高程;2标高基准点的引测悬吊钢尺法：以现场高程控制点为依据,采用水准仪以中丝读数法往基坑测设附合水准路线,将高程引测到基坑施工面上;标高基准点用红油漆标注在基坑侧面上,并标明数据;基底标高抄测示意图其中钢尺下段悬挂10kg重锤,以保证钢尺的垂直度;现场作业时,每次用钢尺与水准尺联合测量法传递标高时,改变钢尺悬挂位置,进行重复测量,以便校核;计算时对钢尺进行尺长及温度改正,公式如下：钢尺实际长度＝钢尺名义长度＋尺长改正数＋а×现场温度－钢尺检测时温度,а：代表钢尺膨胀系数,取а＝0.000012m/℃；钢尺检定时温度为20℃;3施工标高点测抄测地下结构施工阶段,施工标高点的测设是以引测到基坑的标高基准点为依据,水平控制线由底板标高控制网向上引测,采用水准仪以中丝读数法进行;测量的过程中采用附合水准路线进行测量,以消除或减小仪器及其他误差对施工的影响;施工标高点测设在槽边四周,并用红油漆作好标记,作为槽内标高基准,以此来控制垫层及防水保护层厚度;4人工清理基槽余土前,在槽壁距槽底设计标高500mm处钉小木橛,以此作为基槽清理的标高控制依据;5垫层施工前,依据原控制点以及槽上的基准点向槽内引测标高控制桩,作为垫层标高控制的依据;6防水保护层施工前在防水层上每4m×4m制作标高控制灰饼,作为防水保护层标高控制的依据;7基础底板钢筋绑扎过程中,将标高控制点投测到柱子钢筋上,作为钢筋绑扎、模板支设、混凝土浇筑的依据;1.5.2±0.000以上施工测量1地上结构平面控制：地上结构施工采用内控法,内控网布置在首层楼板上,楼板施工时预埋钢板,首层楼板施工后将控制点投测到钢板上,并进行多边形闭合复测,调整点位误差,打上阳冲眼十字中心点标示,为了保证每个楼层放线的精度,每个流水段布置内控点位应不少于为3个;1轴线竖向传递首层以上结构放线,由首层内控网向上引测;各层楼板在控制点铅垂相对处预留150×150mm洞口包括顶板模板,精度为1/200000的激光铅直仪向上投测,进行轴线竖向传递,根据此控制点放出各轴线及细部线;2平面内控点的布设内控点的布设及选型必须结合建筑物的平面几何形状,组成相应图形,为保证轴线投测点的精度,内控点要形成闭合几何图形,以提高边角关系,根据施工组织设计中施工流水段的划分进行,每一流水段布设3个点,并相互之间衔接,组成闭合图形,作为该流水段的测量内控点;3内控点埋件的埋设内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固;以后在各层施工浇筑混凝土顶板时,在垂直对应控制点位置上预留出150mm150mm的孔洞,以便轴线向上投测;4内控点测量与埋设待首层底板施工完成,利用全站仪将轴线投测至板面上,完成测量内控点的布设工作;由外部控制向建筑物内部转移时,其投点误差,一级不超过2mm；二级不应超过3mm;5平面控制点的竖向传递先将铅直仪架设在对中架上,调整脚螺旋使气泡居中,并实施强制对中；然后接通电源使激光器发光,转动天顶准直仪使激光束垂直,清晰地发散至楼面预留孔上的光靶上,通过操作人员用对讲机通话联系,点取圆心点即为控制点的垂影点,各垂影点的连线即组成该楼面的轴线控制网;为消除同心圆误差,同方向旋转激光准直器0°、90°、180°、270°,激光点在投影面上留下圆形旋转轨迹,移动接收靶使其中心与旋转轨迹圆心同心,通过接收靶上的刻划线使全圆等分并取其中点作为控制点的垂影点;6竖向传递的允许误差2高程竖向传递1标高基准点建立首先从场区水准控制点将场区高程引测到建筑物首层位置,检查校核合格后作为起始标高点,用红油漆标明高程数据;为保证高程的准确,在F1层、F9层建立标高基准点；在施工过程中,每层都设立4个高程控制点;2标高的竖向传递标高传递采用钢尺丈量法,每次至少传递三个点,并相互校对;依据首层标高控制点,用检定合格的钢尺沿结构向上直接丈量,钢尺量距应使用标准拉力;每次测量均应从基准点重新丈量,不得使用下一层的标高点,传递上来以后,应和下一层标高点进行比对;采用丈量法,测量时钢尺必须串尺丈量,每段应串尺3次,取平均数作为该尺段的实际距离;3竖向传递的允许误差标高竖向传递允许误差数值3住宅楼结构施工测量1内控点布设根据测绘院提供的水准点,使用电子水准仪,采用附合水准测法引测底板、首层标高控制网;每个施工段做三个标高控制点;各点相互衔接,组成闭合图形;2内控点传递采用激光铅直仪天顶投影法向上传递,为减小误差,采用分阶段传递的方法进行;3轴线放样经纬仪方向线法：将经纬仪架设在内控点上,经对中、整平后、后视同一方向桩或轴线标志点,以方向线交会法将所需的轴线投测到施工的平面层施工段上、在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形,以此作角度、距离的校核;4标高点引测工程引测采用钢尺丈量法为保证钢尺丈量法高程传递准确,结构施工各个楼层的标高控制点以首层的标高控制点位依据,对应接力段使用相应高程接力控制点进行测量,必须保证所有接力点标高控制点从首层标高控制点引测;5施工标高点的测设施工标高点的测设是楼层标高基准点的依据,采用水准仪以中丝读数法进行;测量的过程中采用附合水准路线进行测量,以消除或减小仪器及其他误差对施工的影响;施工标高点测设在柱上,并用红油漆作好标记;1.5.3装修施工放线1装修工程施工前,应对已完成的结构进行全面的测量,并将数据提交装修放样人员,以便依据设计和结构现状进行放样工作;2装修施工的放线应依据结构控制线施测,对外墙、楼地面、内墙面、吊顶、屋面测量基线应按设计图纸进行必要的分格调整;3外墙装饰设计有分格时,应按高于1/5000的精度测定分格线,并在建筑物外墙转角处吊铅垂钢丝,以便控制墙面垂直度、平整度及板块出墙位置,铅垂钢丝用经纬仪校测,竖向传递中误差小于1mm；室内墙面应按1/3000的精度控制测距中误差;4地面十字直角定位线及分格线量距精度应高于1/5000,测设直角中误差应小于20"；在结构四周墙面或柱面上应弹出建筑完成面+1000mm水平线,作为地面和天花吊顶等装饰施工的控制线;1.5.4验线工作每次放线后,严格做好自检互检工作,并对检测值做书面记录,由劳务分包技术人员验线合格后将施工测量记录连同测量放线报验单报总包验线,总包验线合格后报监理验线,监理签字认可后方可进行下道工序;1.6重点部位测量控制1.6.1立模时的控制测量1中心线平面控制借线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上,并弹好墙柱外皮借+500mm线,并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线,控制模板平面位置及高度;2立模时垂直度检测模板支立好后,利用吊线坠法校核模板的垂直度,并通过检查线坠与轴线间距离,来校核模板的位置;1.6.2建筑物大角铅直度的控制首层墙体施工完毕后,分别在大角两侧30cm 处的外墙上,各弹出一条竖直线,并涂上两个红色三角标记,作为上层墙体支模板的控制线,上一层支墙体模板时,以此30cm 线校准模板边缘位置,以保证墙角与下一层墙角在同一铅直线上,如此层层传递,从而保证建筑物大角的铅直度;垂直度控制在2‰以内;1.6.3墙、柱施工精度测量控制方法为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入,放线时首先根据轴线放测出墙、柱位置,弹出墙柱边线,然后放测出墙柱30cm的控制线,并和轴线一样标记红三角,每个房间内每条轴线红三角的个数不少于两个;在该层墙、柱施工完后要及时将控制线投测到墙、柱面上,以便用于检查钢筋和墙体偏差情况,以及满足装饰施工测量的需要;1.6.4电梯井施工测量控制方法在电梯井底以控制轴线为准弹测出井筒30cm控制线和电梯井中心线,并用红三角标识;在后续的施工中,每层都要根据控制轴线放出电梯井中心线,并投测到侧面上用红三角标识;1在结构施工中,从电梯井底层开始,以建筑物结构控制线为准,及时测量每层电梯井的净空尺寸,并绘出平面图;2检查电梯井中心竖向偏差并绘制电梯井两个方向的纵剖面图,并向电梯分包提供最新净空尺寸;3测设电梯井轨道中心位置,并用钢丝固定,各条铅垂线固定后,应分别丈量铅垂线的间距离,两铅垂线相互全高偏差应小于1mm,铅垂线的精度应高于0.7mm/5m;1.6.5测量工作允许误差1.7测量技术资料编制、管理1.7.1资料执行规范本工程的测量资料编制,必须执行国家建筑工程资料管理规程及相关地方的规范;1.6.2资料汇编要求测量技术资料应进行科学规范化管理,所有测量资料必须做到：表格规范、格式正确、记录准确、书写完整、字迹清楚、汇编齐全、分类有序,必须符合国家及相关部门对建筑施工资料编制的管理规定;1.8测量质量控制1.8.1质量过程控制1测量负责人要按照施工进度和测量方案要求,安排现场测量放线工作;做好测量放线记录,完成后经测量管理技术员进行验线,自检合格后请监理进行验收;做作好施工测量日志;2现场使用的测量仪器设备应根据测量仪器使用管理办法的规定进行检校维护、保养并作好记录,发现问题后立即将仪器设备送检;测量仪器设置专人进行管理,以保证仪器均在检定周期内检定;3本工程的测量放线工作必须符合工程测量规范的精度要求;4测量放线作业过程中,要严格执行“三检制”自检：作业人员在每次测量放线完成后立即进行自检,自检中发现不合格项立即进行改正,直到全部合格,并填好自检记录;。
施工测量放线施工方案
施工测量放线施工方案施工测量放线是施工中非常重要的工作环节，它直接关系到后续的施工质量和进度。
在进行施工测量放线时，需要制定一套科学合理的施工方案，下面是一份700字的施工测量放线施工方案：一、施工测量放线的目的和重要性测量放线是为了将设计图纸上的水平线、垂直线、坡度线等标志点、标志线精确地照射到施工现场地面上，以为后续施工提供准确的位置和方向参考。
正确的施工测量放线工作是保证施工质量的基础，它对于确定建筑物的整体空间位置和施工节点起着至关重要的作用。
二、施工测量放线的方法根据施工测量放线的要求和具体施工环境，可采用下列放线方法：1.直尺放线法：采用直尺沿实际测量桩点进行放线。
2.传尺放线法：采用专用放线尺配合传尺斗进行放线，提高放线精度。
3.全站仪放线法：采用电子全站仪进行放线，具有高精度和高效率的特点。
三、施工测量放线的步骤1.准备工作：确定施工现场放线基准点，做好放线记录表，准备好所需的测量工具和材料。
2.现场勘测：在基准点附近进行现场测量，确定各个参考点和测量桩点的位置坐标。
3.放线计算：根据设计图纸和现场测量数据，进行放线计算，确定放线点的具体位置和方向。
4.放线操作：根据放线计算结果，进行放线操作，采用相应的放线方法，将放线点精确地照射到地面上。
5.检查验收：放线完成后，进行检查验收，确保放线的准确度和可靠性。
四、施工测量放线的注意事项1.施工测量放线需要严格按照设计图纸和相关规范进行操作，确保放线的准确性和一致性。
2.在进行施工测量放线之前，需要对施工现场进行详细的勘测和分析，了解现场条件和特点。
3.放线操作要仔细、细致，保持测量仪器和工具的稳定性和精准度。
4.放线过程中要注意安全，避免碰撞和损坏测量仪器和工具。
5.放线结束后要进行验收，检查放线的准确性和一致性，如有问题要及时纠正和修补。
以上是一份700字的施工测量放线施工方案，通过科学合理的施工测量放线方案，可以确保施工的准确性和一致性，为后续施工提供有效的位置和方向参考。
测量放线施工方案
测量放线施工方案：一、施工准备㈠编制依据1、《工程测量规范》GB50026---2007；2、《建筑变形测量规范》JGJ 8---2016；3、《全国一、二等水准测量规范》GB12897---2006；4、设计院提供的总平面定位图及轴网关系图；5、设计院提供的结构及建筑图纸；6、测绘勘察单位提供的平面及高程点坐标。
㈡测量仪器的配备为满足本工程精度要求，我们将配备、全站仪、电子水准仪、激光铅垂仪等先进仪器，工程开工前向监理和建设单位提供全部测量仪器计量检定合格证书，测量设备的管理执行ISO10012 管理体系标准。
配备仪器的具体数量及参数见下表：组织测量人员汇审图纸，了解建筑物总体布局，掌握结构特点及工艺流程，对点位坐标、轴线尺寸、高程关系进行复核，发现问题及时找设计单位沟通。
认真学习《城市测量规范》，《工程测量规范》，《建筑变形测量规范》，《全球定位系统城市测量技术规程》，《全国一、二等水准测量规范》等相关章节，掌握施测技术要求及限差要求。
测量工作流程图测量工作内容框图三、现场规划点控制点交接布设：㈠交接桩：接收规划部门提供的平面控制点及高程点，附有正规的拨地定桩书及点之记，对规划提供的首级GPS 控制点及精密水准点进行复核，保证上述各控制点相邻点的精度分别小于±10mm 和±8L mm （L 为线路长度，以km 计）复测后向建设单位提交“复核测量报告”如点位有偏差立即请规划测量队复测，无误后填写交接桩记录，作好登记备案。
㈡规划点控制点埋石：规划点控制点采用混凝土桩，底部规格不小于800mm ×800mmm ×1000mm ，桩顶标高高于场地标高，顶部预埋100mm ×100mm ×10mm钢板，十字线中心嵌φ1mm 铜芯，在桩顶面的角上设水准点，水准点高出钢板5～10mm ，控制桩四周用钢管做1500×1500的防护栏和醒目的标记，确保桩点不被压盖、碾轧、扰动。
水下灌注桩专项施工方案
水下灌注桩专项施工方案
一、前言
水下灌注桩专项施工是一项在水下进行的基础工程建设技术，可广泛应用于桥梁、码头、海洋工程等领域。
本文将介绍水下灌注桩的施工过程、工艺流程以及施工注意事项，以期为工程师和施工人员提供参考。
二、水下灌注桩施工工艺流程
水下灌注桩的施工工艺流程主要包括以下几个步骤：
1. 确定设计方案
在施工前，需要根据设计要求确定水下灌注桩的类型、数量、尺寸等参数，并
制定详细的施工计划。
2. 准备工作
施工前需准备好相应的设备和材料，包括挖泥船、灌注桩钻杆、浆液等，并对
施工现场进行必要的清理和布置。
3. 钻孔施工
借助挖泥船等设备，对水下地基进行钻孔，并在孔内灌入水泥浆液以形成桩体。
4. 灌浆加固
待灌注桩桩体固化后，需对灌注桩进行进一步加固处理，以确保桩体稳固。
5. 完工验收
最后进行水下灌注桩的验收工作，确保施工符合设计要求和标准。
三、水下灌注桩施工注意事项
水下灌注桩施工过程中，需要注意以下几点：
•确保施工人员具备丰富的水下工作经验和相关证书；
•严格遵守安全操作规程，做好安全防护工作；
•检查设备和材料的完好性，确保施工顺利进行；
•定期检查施工现场，防止发生安全事故。
四、结语
水下灌注桩作为重要的水下基础工程技术，在桥梁、海洋工程等领域有着广泛的应用前景。
通过本文介绍的施工方案和注意事项，相信读者对水下灌注桩的施工流程有了更深入的了解，可为相关工程师和施工人员提供一定的参考和指导。
定桩放线方案
定桩放线方案1. 背景在施工项目中，为了确保施工过程中的准确性和精度，常常需要对工程现场进行定桩放线。
定桩放线是指根据设计图纸，通过测量和计算确定各个构筑物或设备的具体位置，并在现场进行标示或标记。
定桩放线的主要目的是确保施工正确、高效地进行。
通过准确的放线，可以保证工程的质量和安全，避免施工过程中出现误差和纠错。
因此，合理的定桩放线方案对于施工项目的顺利进行至关重要。
2. 定桩放线方案的制定定桩放线方案的制定通常由项目经理或施工管理人员负责，他们根据设计图纸和实际施工需要进行综合考虑。
下面是一个常用的定桩放线方案制定流程：2.1 研究设计图纸首先，项目经理或施工管理人员需要仔细研究设计图纸，了解工程的结构、尺寸和布置要求。
通过对设计图纸的分析，可以确定需要进行放线的构筑物或设备，并理清放线的顺序和流程。
2.2 确定放线工具根据放线的要求和现场条件，项目经理或施工管理人员需要确定适合的放线工具。
通常使用的放线工具有测量仪器（如测距仪、经纬仪等）、放线绳、蓝色粉笔或红线等。
这些工具能够帮助施工人员在现场进行准确的放线。
2.3 制定放线计划在确定了放线工具后，项目经理或施工管理人员需要制定详细的放线计划。
放线计划包括放线的时间、地点、放线人员、放线工具和放线方法等信息。
通过合理的计划安排，可以确保放线工作的顺利进行。
2.4 现场勘察在实施放线前，项目经理或施工管理人员需要进行现场勘察，了解实际情况。
通过现场勘察，可以确定放线的起点、终点和放线标志物的位置。
同时，还需要注意现场的地形、地貌和地理环境等因素，以便选择合适的放线方法。
2.5 进行放线操作根据放线计划和现场勘察的结果，施工人员可以开始进行放线操作。
放线操作需要仔细、耐心和准确地进行，以确保放线的准确和精度。
在放线过程中，可以根据需要进行标记和记录，以便后续施工的参考和查阅。
3. 定桩放线的注意事项在进行定桩放线过程中，需要注意以下几个方面：3.1 精确测量在进行放线操作前，需要使用合适的测量仪器对现场进行测量。
桩基工程施工测量放线方案
扬州920地块桩基测量放线方案编制人：审核人：批准人：扬州市桩基有限公司 2017年6月16日一、工程概况920地块（扬州新世界）工程桩桩基工程，拟建新中置业扬州有限公司开发的扬州新世界桩基工程，扬州市瘦西湖西侧，长春南侧。
本工程由南京市建筑设计研究院有限责任公司依据新中置业扬州项目一期A区（友谊地块）岩土工程勘测报告（勘测编号：K16027），确定工程主楼桩基设计等级为甲级。
本工程建筑地基基础设计等级为乙级。
建筑桩基设计等级为乙级。
按抗震设防类别，本工程为标准设防类（Ⅲ类）建筑。
二、施工测量平面控制网的测设该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法。
根据当地城市导线点，一次性建立统一的平面施工控制网。
1、布网原则（1）先整体，后局部，高精度控制低精度；（2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀。
2、施工控制网的测设（1）引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近，不少于4点，其位置以不受打桩影响为原则（距操作地点40m以外），由项目工程师会同监理工程师复检审核。
精度限差要求如下表;（2）内控制基点布设A、根据工程实际情况，对主楼部分采用内控法，用全站仪竖向投侧，基准线选在轴线内交叉位置。
B、依据施工前布设控制网基准点将内控制点埋设在轴线交接位置。
基准点的埋设采用木桩，钢针刻划十字线固定牢固。
基准点周围严禁堆放杂物，以便于基准点的竖向投侧。
（3）桩位测放依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大，不利于传统的水准仪结合大尺进行桩位测放，我部采用全站仪坐标定位，精确每根桩的坐标后统一测放。
（4）轴线控制网的精度等级根据《工程测量规范》控制网的技术指标必须符合下表的规定。
轴线控制网的指标三、高程控制网的布设1、高程控制网起始依据高程控制网依据测绘单位在场地东门外瘦西湖路北K1点（黄海高程9.178米）进行控制。
桩基测量放线方案
一、编制依据1.施工图纸陕西恒瑞建筑设计有限公司提供的各楼桩位平面布置图。
2.规范《工程测量规范》（GB 50026—2007）二、工程概况1.总体概况工程名称：大兴·公园府邸桩基础工程工程地点：西安市大兴东路业主名称：西安申丰房地产开发有限公司设计单位：陕西恒瑞建筑设计工程有限公司监理单位：陕西恒瑞项目管理有限公司2.测量特点及主要内容2.2.1测量特点：（1）在施测时，易受日照、风力等不利因素的影响。
（2）由于受到沉降、位移等影响，设置的测量点位可能会发生变化，会影响测量精度。
（3）施工现场交叉作业多会对测量有一定的干扰。
2.2.2测量作业的主要内容：（1）基坑平面控制网的布设及高程引测。
（2）把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩基础工程施工提供标志，作为按图施工、指导施工的依据。
（3）各栋楼桩位测量放样。
（4）是进行桩基础施工监测，本工作由检测单位随机抽取桩总数的30%对成孔深度、垂直度、桩径等参数进行检测。
三、施工准备施工准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸审核，测量定位依据点的校核，测量仪器的检定与校核，测量放线数据的准备，施工场地测量等。
（1）检查图纸的平面位置、标高是否有矛盾，及时发现问题，及时反映，及时解决。
（2）会同监理对业主提供的轴线、水准点进行复核，并对控制点进行妥善保管（3）对仪器设备重新进行检定。
四、场区平面控制网的布置1.场区控制网布设原则及要求（1）平面控制网应先从整体考虑，遵循“先整体，后局部，高精度控制低精度”的原则。
（2）控制点应选在通视良好、安全、易保护的地方。
（3）控制网点是工程施工过程中测量放线的依据，必须进行保护。
2.平面控制网的布设据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。
（控制网见附图）平面控制网的精度技术指标应符合下表的规定五、高程控制网的建立为了控制桩顶标高，结合施工过程中交叉作业对标高控制的影响及现场地形条件，本工程采用由甲方提供的水准点标高数据采用双仪器高法向基坑东西侧各引测一个水准点，作为施工高程控制基准点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水中桩测量放线方案
一、工程概况
本工程栈桥长285米，宽6米，采用钢管桩作栈桥基础，栈桥横向布置3根钢管桩，间距2.5m，纵向跨距9m，每横排钢管桩上采用双拼Ⅰ40b工字钢横联作为横梁，横梁上采用5组贝雷片纵桥向搭设作为纵梁，纵梁上满铺20×20cm方木作行车道，车道两边设置栏杆并涂刷反光油漆。
跨南堤南侧施工栈桥长30米，宽6米，采用钢管桩作栈桥基础，栈桥横向布置2根钢管桩，间距4m，纵向跨距9m，每横排钢管桩上采用双拼Ⅰ40b 工字钢横联作为横梁，横梁上采用4组贝雷片纵桥向搭设作为纵梁，纵梁上满铺20×20cm方木作行车道，车道两边设置栏杆并涂刷反光油漆。
水上施工平台的搭设与栈桥搭设形式相同。
采用钢管桩作为施工平台基础，分别在18#-24# 墩处搭设单体平台，每个平台长12m，宽度与线路同宽（36m），栈桥与平台相接处搭设1个4m×6m小平台，用于转弯处加宽，保证平台内的工程均能正常进行。
二、水上平台设计说明
每个水上平台尺寸为12m×36m，栈桥与平台相交处设置4m×6m小平台用于转弯处加宽。
基础采用φ630mm、壁厚10mm钢管桩，横梁采用双拼I40b 工字钢、纵梁采用军用贝雷梁，每2片连接成一组，各组按照0.7m间距进行布置,贝雷梁横向之间每3m用[16槽钢与螺栓锚接平联上下梁各1道，采用[10槽钢在两组相邻贝雷梁间做剪刀撑。
纵梁上横向铺设20cm×20cm的方木作为平台。
平台顶标高为4.2米。
钢管桩之间采用[16槽钢相互连接，以增强施工作业平台整体稳定性，限位器与U型卡布置与栈桥布置相同。
施工平台顺桥向两端工程桩位置预留2.3m宽不搭设贝雷梁用于埋设钻孔桩钢护筒，严禁行
车。
平台四周设置栏杆，护栏的竖杆、扶手横杆要刷上红白相间的警示反光油漆。
跨永定新河施工栈桥共需搭建钻孔桩平台7个，结构与栈桥行车道结构相同,具体结构尺寸见钻孔桩平台布置示意图。
图一施工平台横截面示意图
三、钻孔灌注桩的平面定位
1、钻孔桩护筒下沉施工方法
钻孔桩护筒下沉采用悬打法施工，用履带吊配合振动锤施打钻孔桩护筒。
履带吊提起钻孔桩护筒，精确打入钻孔桩护筒，测量组确定桩位与桩的垂直度满足要求后，开动振桩锤下沉。
2、下水中钻孔桩护筒平面定位步骤
①因为水中桩的护筒定位不能把护筒中心直接在水面标定出来，所以我们使用导向架定位护筒的位置。
φ630mm钢管桩
图二一个施工平台平面布置图
如图二所示，钻孔灌注桩在两排贝雷梁中间，贝雷梁上铺有双拼工字钢。
我们就把导向架的点放在工字钢上面。
1#和2#是通过钻孔桩圆心的直线的两个端点，3#～14#分别可连成垂直于1#～2#的直线(如图三所示)。
1#～14#就是控制钻孔桩位置时测量队需要放的点。
图三钻孔桩位绷上线绳后的样子
通过1#～13#，我们可以通过线绳把钻孔桩的中心位置显示出来，绷好的线绳就成了图三中的样子。
然后通过这些点我们就可以确定导向架的位置了。
如图三所示，我们的水中桩桩径是2米，我们用的护筒是2.2米。
以Z1（即1#、3#、4#所确定的桩位）为例进行导向架定位说明。
3#和5#可以确定一条直线，在这条直线的方向上从3#分别向两边返1.12米可确定出A点和B点，同样的方法，可以确定出C点和D点。
然后用槽钢的一边对准A、D旱死，C、D也一样，导向架的两边就确定了。
然后在AD槽钢上通过由1#和2#绷上的线绳，在线绳和槽钢
相交处按AD方向一边往两边返1.12米，确定出E、F两点，同样的方法，可确定出G、H两点。
如图四所示，导向架就完成了。
图四钻孔桩位导向架
如图四所示，导向架就完成了，我们在导向架的一边留下了2厘米的空隙，方便下护筒时减小护筒与导向架的磕碰。
②导向架固定好了，就可以开始下护筒了。
先让吊车用振桩锤和夹具夹住护筒，把护筒悬于桩位上方对准导向架，用全站仪的竖丝看护筒的一个边，确定护筒的垂直度，用对讲机指挥现场人员调整。
③护筒的垂直度调好以后，由现场人员指挥吊车让护筒慢慢下到水中。
然后开动振桩锤，把护筒打入河底。
当我们的护筒快到达导向架的位置时，随时开关振桩锤，让护筒顶刚到导向架的上方时停止振动。
④我们的贝雷梁设计的标高于桩顶标高，贝雷梁架设的时候就考虑过了钻孔灌注桩的施工需要。
所以把护筒位置确定在导向架的位置就满足我们钻孔灌注桩的设计要求。
⑤护筒下好以后，在护筒上搭一块木板，由测量队放出护筒中心点。
然后拉出护筒中心到护筒边缘的距离，确定护筒定位是否满足规范要求。
并记录数据。
护筒位置经过检测若合符要求，就可以指挥钻机就位了。
3、沉桩施工要点及注意事项
①沉桩开始时，可依靠桩的自重下沉，然后吊装振桩锤和夹具与桩顶连接牢固,开动振动锤使桩下沉。
②振动锤与桩头必须夹紧，无间隙或松动，否则振动力不能充分向下传递，影响钢管桩下沉，接头也易振动。
③测量人员现场指挥精确定位。
④下钻孔灌注桩采用DZ60振动锤。
四、钻孔灌注桩下钢筋笼时平面定位
在钻孔桩成完孔后下钢筋笼时，钻机已经撤走。
在下最后一截钢筋笼时是由吊车通过吊筋吊住钢筋笼，钢筋笼只有最顶层的一圈主筋露在外面，然后在护筒顶桩中心的位置搭一块木板，用全站仪器把桩中心的位置放样在木板上。
通过量出桩中心位置到钢筋笼的距离不断指挥吊车调整钢精笼的位置，直到钢筋笼的中心和钻孔桩的中心重合时，指挥吊车慢慢将钢精笼下到最底。
钢筋笼下完后只有吊筋露在泥浆外面，钢筋笼的平面定位就完成了。
