钢筋砼管降水井工程专项施工方案
降水井钢板封井方案

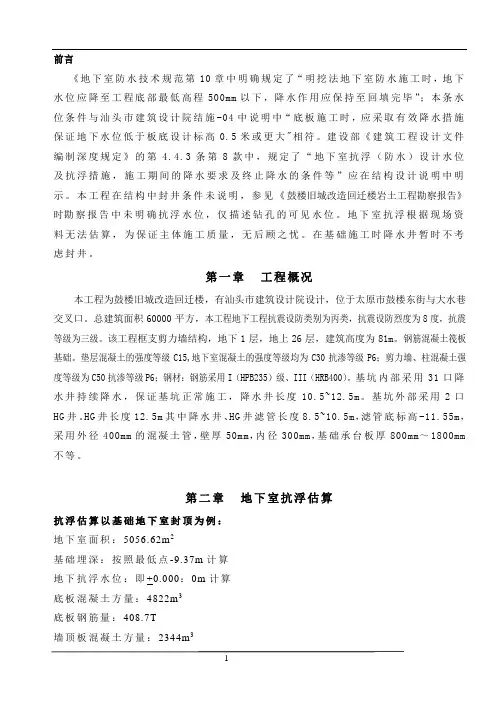

前言《地下室防水技术规范第10章中明确规定了“明挖法地下室防水施工时，地下水位应降至工程底部最低高程500mm以下，降水作用应保持至回填完毕”；本条水位条件与汕头市建筑设计院结施-04中说明中“底板施工时，应采取有效降水措施保证地下水位低于板底设计标高0.5米或更大"相符。
建设部《建筑工程设计文件编制深度规定》的第 4.4.3条第8款中，规定了“地下室抗浮（防水）设计水位及抗浮措施，施工期间的降水要求及终止降水的条件等”应在结构设计说明中明示。
本工程在结构中封井条件未说明，参见《鼓楼旧城改造回迁楼岩土工程勘察报告》时勘察报告中未明确抗浮水位，仅描述钻孔的可见水位。
地下室抗浮根据现场资料无法估算，为保证主体施工质量，无后顾之忧。
在基础施工时降水井暂时不考虑封井。
第一章工程概况本工程为鼓楼旧城改造回迁楼，有汕头市建筑设计院设计，位于太原市鼓楼东街与大水巷交叉口。
总建筑面积60000平方，本工程地下工程抗震设防类别为丙类，抗震设防烈度为8度，抗震等级为三级。
该工程框支剪力墙结构，地下1层，地上26层，建筑高度为81m。
钢筋混凝土筏板基础。
垫层混凝土的强度等级C15,地下室混凝土的强度等级均为C30抗渗等级P6；剪力墙、柱混凝土强度等级为C50抗渗等级P6；钢材：钢筋采用I（HPB235）级、III（HRB400）。
基坑内部采用31口降水井持续降水，保证基坑正常施工，降水井长度10.5~12.5m。
基坑外部采用2口HG井。
HG井长度12.5m其中降水井、HG井滤管长度8.5~10.5m，滤管底标高-11.55m，采用外径400mm的混凝土管，壁厚50mm，内径300mm，基础承台板厚800mm～1800mm 不等。
第二章地下室抗浮估算抗浮估算以基础地下室封顶为例：地下室面积：5056.62m2基础埋深：按照最低点-9.37m计算地下抗浮水位：即+0.000：0m计算底板混凝土方量：4822m3底板钢筋量：408.7T墙顶板混凝土方量：2344m3墙顶板钢筋量：375.8T基础桩数量：368根（灌注桩）、PHC管桩105根桩抗拔承载力估算：按经验值以工程勘察报告提供单桩抗拔承载力可按抗压承载力中桩侧摩阻力的80%计算，不考虑桩端阻力，按此估算单桩抗拔承载力特征值为450KN根、PHC管桩取300KN根地下水浮力：5056.62×（0－-9.37）×10＝473805.294KN底板自重：4822×2.4×10＋408.7×10＝119735KN墙顶板自重：2344×2.4×10＋375.8×10＝564014 KN抗拔桩承载力：300×105+450×368＝31500+165600=197100 KN473805.294KN>119735+564014+197100=372849KN 不满足要求！第三章降水井封堵方案在基础混凝土垫层施工前加工防水钢套管。
雨水工程施工方案
雨水工程施工方案本标段雨水工程包括砼雨水排水管道、砼砌块砼盖板雨水方沟和砼大方砖护砌雨水明沟三种形式。
6.1.1 砼雨水排水管道本标段砼雨水排水管道包括D400、D500、D600、D700、D800、D1000、D1400、D1600 共8 种管径，管道总长度1745m，管道均采用钢筋混凝土柔性接口管，1200砂石基础。
⑴施工测量管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前,及时校测管道中心线及高程桩的高程。
⑵施工降水根据勘测水文地质资料，设计管线大部分落在第四纪冲积层，包括低液限粘土、低液限粉土、高液限粘土、局部有粉土质砂及含细粒土砂。
拟建场区内共分布3 种类型地下水，分别为台地潜水、层间水及潜水～承压水。
台地潜水位标高35.19～39.08，层间水水位标高32.56～35.22m，具有一定承压性，地下静水位为35.06～36.72。
砼雨水管道24#检查井～25#检查井段，管道底高程34.708，施工中须根据雨水管道槽底不同标高，采取不同形式的排降水措施。
本工程主要采用轻型井点方式进行降水，将地下水降至沟槽下0.5m 以下。
工艺流程：测量放线→成孔→填滤料、下管→洗井→敷设集水管→抽水。
①测量放线根据开槽上口边线位置，在距槽边 1.5m 的位置准确放出各管井的井位，设立临时井位桩，并妥善保护。
②成孔采用反循环钻机成孔，孔径600mm，孔深12m。
钻机准确就位后，保证钻进连续进行，不中断。
钻进至设计深度，经验孔合格后，在孔底填20—30cm 滤料，滤料采用洁净的粗砂。
③下管井点管采用D＝400mm 的无砂管，在管节的接口处，首先包裹一层40 目尼龙滤网，再裹一层18 目尼龙滤网，然后用细铅丝牢固绑扎。
下管时，保证井点管居中，并在井点管与井壁间填充滤料，自然地面以下1.0m 范围内用粘土封堵，防止漏气，保证降水质量。
钢筋砼管降水井工程专项施工方案

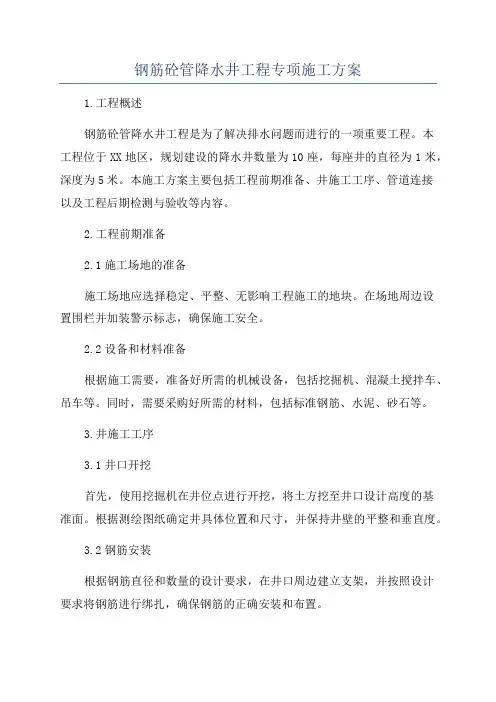

钢筋砼管降水井工程专项施工方案1.工程概述钢筋砼管降水井工程是为了解决排水问题而进行的一项重要工程。
本工程位于XX地区，规划建设的降水井数量为10座，每座井的直径为1米，深度为5米。
本施工方案主要包括工程前期准备、井施工工序、管道连接以及工程后期检测与验收等内容。
2.工程前期准备2.1施工场地的准备施工场地应选择稳定、平整、无影响工程施工的地块。
在场地周边设置围栏并加装警示标志，确保施工安全。
2.2设备和材料准备根据施工需要，准备好所需的机械设备，包括挖掘机、混凝土搅拌车、吊车等。
同时，需要采购好所需的材料，包括标准钢筋、水泥、砂石等。
3.井施工工序3.1井口开挖首先，使用挖掘机在井位点进行开挖，将土方挖至井口设计高度的基准面。
根据测绘图纸确定井具体位置和尺寸，并保持井壁的平整和垂直度。
3.2钢筋安装根据钢筋直径和数量的设计要求，在井口周边建立支架，并按照设计要求将钢筋进行绑扎，确保钢筋的正确安装和布置。
3.3混凝土浇筑在井内放置好钢筋后，进行混凝土的搅拌和运输。
将混凝土由搅拌车输送至井内，并通过泵送方式将混凝土保持在设计高度，确保混凝土的浇筑质量。
3.4井顶部处理在混凝土浇筑完成后，对井顶部进行处理，包括修整井口附近的土方、维护井口平整度等，确保井施工完工后的美观和安全。
4.管道连接4.1管道准备根据设计图纸要求和现场实际情况，准备好所需的管材、管件、密封胶等材料，确保管道连接的质量和可靠性。
4.2管道安装将准备好的管材、管件按照设计要求进行拼装，确保连接紧密、无渗漏。
同时，要加强对管道的固定和支撑，保证管道的稳定性和安全性。
4.3管道连接将降水井与周边排水系统进行连接，确保排水系统能够及时、有效地引导降水流入降水井，进而排除。
并在连接部位进行密封处理，确保无渗漏。
5.工程后期检测与验收5.1井的检测完成井的施工后，进行井的检测工作。
包括检查井的净高是否符合设计要求、检查井壁是否平整、检查井底是否平坦等，确保井的质量和使用效果。
钢筋混凝土检查井施工方案

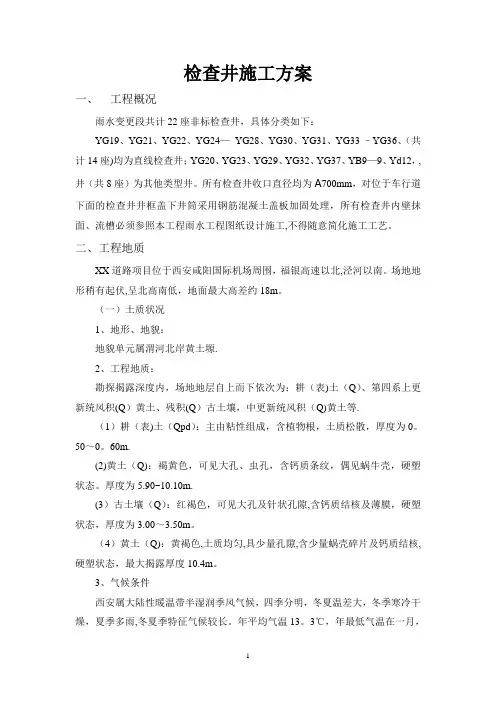

检查井施工方案一、工程概况雨水变更段共计22座非标检查井，具体分类如下：YG19、YG21、YG22、YG24—YG28、YG30、YG31、YG33 –YG36、（共计14座)均为直线检查井；YG20、YG23、YG29、YG32、YG37、YB9—9、Yd12，,井（共8座）为其他类型井。
所有检查井收口直径均为A700mm，对位于车行道下面的检查井井框盖下井筒采用钢筋混凝土盖板加固处理，所有检查井内壁抹面、流槽必须参照本工程雨水工程图纸设计施工,不得随意简化施工工艺。
二、工程地质XX道路项目位于西安咸阳国际机场周围，福银高速以北,泾河以南。
场地地形稍有起伏,呈北高南低，地面最大高差约18m。
（一）土质状况1、地形、地貌：地貌单元属渭河北岸黄土塬.2、工程地质：勘探揭露深度内，场地地层自上而下依次为：耕（表)土（Q）、第四系上更新统风积(Q）黄土、残积(Q）古土壤，中更新统风积（Q)黄土等.（1）耕（表)土（Qpd）：主由粘性组成，含植物根，土质松散，厚度为0。
50～0。
60m.(2)黄土（Q)：褐黄色，可见大孔、虫孔，含钙质条纹，偶见蜗牛壳，硬塑状态。
厚度为5.90~10.10m.(3）古土壤（Q）：红褐色，可见大孔及针状孔隙,含钙质结核及薄膜，硬塑状态，厚度为3.00～3.50m。
（4）黄土（Q)：黄褐色,土质均匀,具少量孔隙,含少量蜗壳碎片及钙质结核,硬塑状态，最大揭露厚度10.4m。
3、气候条件西安属大陆性暖温带半湿润季风气候，四季分明，冬夏温差大，冬季寒冷干燥，夏季多雨,冬夏季特征气候较长。
年平均气温13。
3℃，年最低气温在一月，年最高气温在七月，极端最低气温—21。
3℃，极端最高气温41.7℃.一月平均最低温度0℃，七月平均最高气温26.9℃,降水量适中，年平均降水量为604毫米,降水多集中在7、8、9月三个月，相对湿度0.7。
风向多东北或西南风，多年平均风速为2。
2米/秒，多年平均无霜期为210天。
混凝土井施工方案

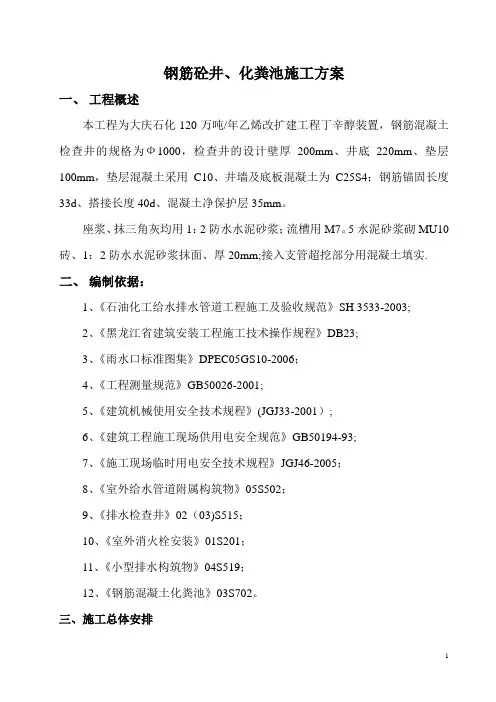

钢筋砼井、化粪池施工方案一、工程概述本工程为大庆石化120万吨/年乙烯改扩建工程丁辛醇装置，钢筋混凝土检查井的规格为Ф1000，检查井的设计壁厚200mm、井底220mm、垫层100mm，垫层混凝土采用C10、井墙及底板混凝土为C25S4；钢筋锚固长度33d、搭接长度40d、混凝土净保护层35mm。
座浆、抹三角灰均用1：2防水水泥砂浆；流槽用M7。
5水泥砂浆砌MU10砖、1：2防水水泥砂浆抹面、厚20mm;接入支管超挖部分用混凝土填实.二、编制依据：1、《石油化工给水排水管道工程施工及验收规范》SH 3533-2003;2、《黑龙江省建筑安装工程施工技术操作规程》DB23;3、《雨水口标准图集》DPEC05GS10-2006；4、《工程测量规范》GB50026-2001;5、《建筑机械使用安全技术规程》(JGJ33-2001）;6、《建筑工程施工现场供用电安全规范》GB50194-93;7、《施工现场临时用电安全技术规程》JGJ46-2005；8、《室外给水管道附属构筑物》05S502；9、《排水检查井》02（03)S515；10、《室外消火栓安装》01S201；11、《小型排水构筑物》04S519；12、《钢筋混凝土化粪池》03S702。
三、施工总体安排1、施工组织机构负责人：吕广平施工:刘在义程文柱质检：蔡尚武王满生技术：付新才汤昌柏材料：洪从亚卢安福安全：杨金龙夏延亚2、质量保证体系组长：吕广平副组长:刘在义蔡尚武组员：付新才程文柱马益峰汤昌柏3、安全保证体系：组长：吕广平副组长：杨金龙夏延亚组员:刘在义付新才程文柱蔡尚武汤昌柏4、施工部署及进度安排（1）、施工部署健全各种组织机构，组织有关施工管理人员进入现场，了解现场情况。
为保证本工程的顺利实施，并满足生产需要,由于施工场地狭小，根据业主及总包指示，辛醇单元及丁醛单元不设预制场地，钢筋、模板及其他材料的水平运输采用四轮车、10T自备吊由合成气单元预制场地运输。
雨水管道工程施工方案
目录一、编制目的及适用范围 0（一）编制目的 0(二)适用范围 0二、编制依据 0三、工程概况 0四、设计意图及要求 (1)四、总体施工安排 (4)（一）人员配置 (4)（二)机械设备配置 (5)（三）总体施工方案 (5)（四）进度计划安排 (5)五、施工方法 (6)（一）测量放线 (6)（二) 沟槽开挖 (8)（三)HDPE缠绕增强管安装 (9)(四）钢筋混凝土承插管施工 (11)（五)检查井施工 (13)（六）沟槽回填 (16)（七）雨水口施工 (17)六、质量保证措施 (17)七、安全文明施工措施 (20)（一）、安全措施 (20)（二）现场安全生产具体要求 (20)（三）文明措施 (21)八、雨季施工措施 (22)（一）、沟槽开挖 (22)（二)、砼(砂浆）工程 (22)排水工程施工方案一、编制目的及适用范围（一）编制目的为规范道路排水工程施工过程中的施工方法及作业程序，确保道路排水工程施工质量及进度，特制定本方案。
（二）适用范围本施工方案适用于绍兴滨海产业集聚区新东线（新二村～东二区)公路工程XQ1标段排水工程施工.二、编制依据1、《给水排水管道工程施工及验收规范》 (GB50268—2008）2、绍兴滨海产业集聚区新东线（新二村~东二区）公路工程XQ1标段工程招标文件及工程合同3、绍兴滨海产业集聚区新东线（新二村～东二区)公路工程XQ1标段地质勘查报告4、《绍兴滨海产业集聚区新东线（新二村～东二区）公路工程XQ1标段两阶段施工图设计文件》（排水工程）5、国家标准图集:04MS201-1、2、3、4、8、9等.三、工程概况绍兴滨海产业集聚区新东线（新二村-东二区）公路工程公路项目XQ1b标段，位于绍兴滨海产业集聚区的西区,桩号范围为K2+068~K2+900,路线长约0。
832公里,主线采用一级公路兼顾城市道路标准设计，设计时速80km/h,采用六车道标准，路基宽度53.5米。
桥涵设计汽车荷载等级采用公路-I级。
管井降水施工方案
管井降水施工方案一、编制依据本文档的编制依据为《建筑工程降水设计规范》（GB -2017）和相关技术标准。
二、工程地质及水文概况2.1 基坑工程概况本工程为一座多层地下停车场，基坑深度约20米，基坑周边建筑密集。
2.2 水文地质概况根据前期勘察，本工程地下水位深度约为5-8米，地下水层为砂砾层和砾石层。
2.3 地基土渗透性经过实验室测试，本工程地基土渗透性为中等，地下水渗透系数为0.5×10^-4m/s。
三、降水设计方案3.1 设计参数本工程设计降水量为50年一遇的暴雨降水量，设计降雨强度为100mm/h。
3.2 降水井平面布置降水井的平面布置应满足排水坡度要求，井距应控制在10-15米之间，且应避开地下管线和设备。
四、施工准备4.1 测量放线在施工前，应进行详细的测量放线工作，确保降水井的位置和高程准确无误。
4.2 施工用电、用水配置施工期间应保证充足的用电和用水供应，确保施工进展顺利。
4.3 打井机械及井点设备打井机械应具备足够的功率和稳定性，井点设备应符合相关标准要求。
4.4 抽水设备的型号抽水设备的型号应根据设计要求和实际情况进行选择，确保抽水效率和稳定性。
本工程基坑施工需要大量用电和用水，施工前应做好用电、用水的配置工作。
用电配置应符合国家电力部门的相关规定，用水配置应符合当地水务部门的相关规定。
同时，应制定用电、用水的管理制度，确保施工期间用电、用水的安全、合理、经济使用。
施工设备及人员配备本工程基坑施工需要配备各种施工设备和专业人员，包括挖掘机、钢筋剪切机、钢筋弯曲机、混凝土搅拌机、砼泵车等，以及施工监理、安全管理、质量检测等专业人员。
施工前应根据工程实际情况，制定详细的设备和人员配备方案，并按计划配备相应的设备和人员，确保施工的正常进行。
安全防护措施基坑施工涉及到高空作业、深基坑开挖、土方运输等危险作业，必须加强安全防护措施，确保施工安全。
应制定详细的安全管理制度，明确各项安全措施的责任人和执行标准，加强现场安全监督和检查，及时发现和处理安全隐患，确保施工人员的人身安全。
雨水管道工程施工方案和施工方法
雨水管道工程施工方案和施工方法一、管材(1)本次雨水工程管径d400～d1500mm的管道采用钢筋混凝土承插口管橡胶圈接口，基础采用120度混凝土基础。
(2)雨水收水支管采用d200mm钢筋混凝土承插口，并采用混凝土环包(3)所用管材必须符合国标GB11836-2009Ⅱ级管要求。
(4)设计要求出厂前每一根管道均进行合格检验，合格后填写合格证书方可使用。
产品的技术规格应满足设计要求，其性能指标应符合《GB/T11836-2009)Ⅱ级管的技术标准要求。
下管前应对管道进行检验，管身不得有裂缝，钢筋的连续缺损不得超过两条，管口不得有破损、裂口、变形等缺陷。
符合标准的管材方可作为施工用管。
二、管道基础(1)钢筋混凝土承插口、企口管道基础采用120°混凝土基础，基础下加设200豪米厚级配砂石。
(2)雨水收水支管基础采用混凝土环包基础。
三、管道接口(1)钢筋混凝土承插口、企口管采用胶圈接口。
橡胶圈除应符合HG／T309l-2000要求外，还应符合以下要求：①抗拉强度≥l6MPa②邵氏硬度45-55③伸长率≥400％④外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。
胶圈由管材生产厂家按规格配套供应。
施工接口时应使胶圈压缩均匀，避免出现胶圈扭曲、接口回弹等现象。
(2)管道与检查井的连接采用刚性连接，管口与检查井连接时，管口应凿毛、刷净、润湿后砌入井壁，然后再用水泥砂浆砌入井壁与管道的缝隙，将缝隙填满。
四、检查井及井盖(1)雨水检查井选用国标盖板式圆形、矩形砖砌雨水检查井。
预埋d400管道检查井尺寸为Φ1000mm；d800管道检查井尺寸为Φ1250mm预埋d1000管道检查井尺寸为Φ1500mm，预埋d1200管道检查井尺寸为2200×2200，预埋d1500管道检查井尺寸为2700×2050。
(2)检查井基础采用预制C20砼底扳，板厚200毫米．四周各高出井筒100毫米；底板采用Φ12@150双向配筋，钢筋置于底板上层，净保护层50毫米。
钢筋混凝土排水管管道工程施工组织设计
施工组织设计一、工程概况与特点（一）工程概况：该工程起点为拦河闸泵房，桩号为0+000,终点为洋河北岸，桩号为K5+途径高新区姚家坊镇、宣化沙岭子镇农田。
主要包括退水管线及退水明渠，其中退水管线最大能力为S。
K0+000～K4+300为Φ1500钢筋混凝土排水管，全长4300米，滑动胶圈柔性接口，基础采用砂石基础，设检查井46座。
（二）工作特点：本工程建设地处远郊，施工材料运输大多经过田间道路及沿管线修筑临时道路，运输困难，条件较差，需经维修临时路；管线在农田中经过，施工时耕植土需暂存，施工完毕后需恢复耕地；管线多次穿过农渠，施工过程中不能影响农田灌溉，施工时需铺设混凝土管导流或改水，并搭设便桥，施工完毕后恢复农渠；机械作业需合理安排，防止毁坏农田；工程所在地大部分为农田，含水量大，回填时需注意回填土含水量控制。
（三）工程地质：多数地区为耕植土，在工程施工深度范围内无地下水，不需降水。
（四）气象：莱芜地处鲁中山区腹地，气候属于暖温带半湿润季风气候，冬季寒冷干燥，春季温暖多风，夏季炎热多雨，秋季凉爽，天高云淡。
年平均气温℃，年极端最高气温℃，极端最低气温℃，气温自南向北呈递减趋势，最冷月1月份平均气温℃，最热月7月份平均气温℃。
年平均降水量，降水时空分布不均匀，70%主要集中在夏季，年平均相对湿度为63%。
（五）质量目标：优良工程目标：2014年月日——2015年月日计划工期天工程建设单位：某排水有限公司工程设计单位：莱芜市水利勘察建筑设计院工程施工单位：某市政工程管理处工程监理单位：某监理公司二、施工准备（一）施工现场准备工作1、做好“三通一平”，其中水源、电源就附近单位、村镇可提供的水、电源与相关单位协商解决，并调查好现场地下管线障碍物情况。
2、对拆迁范围内的拆迁工作，应积极配合业主进行。
3. 做好测量放线工作。
4、落实好施工期间地面道路正常通行及安全文明施工措施。
5、机械设备的调整及购置。
6、做好材料计划及进场工作。
(砼管)排水工程施工方案
排水工程施工方案一、施工工序→→排水工程应按：“从下游至上游、先主管后支管”施工顺序进行施工.各分项工程完工后由专职质检员验收认可，并做好记录,每段按此程序施工,逐段进行施工作业。
二、施工排水根据地勘报告，本标段上部广布第四纪中更新统Q2粘土层，该层厚度大（8～12m)，该层含水量不大,该区下伏层基岩裂隙不发育，所含的裂隙水含量不大,故按常规进行排水考虑.1、地表排水地面水采用排水明沟排水,在距基坑边1。
0m~2。
0m处采用断面为500×300mm 土质明沟排水，纵向坡度为5％，每隔20～30m设积水坑，采用抽排或自然排水排出场外.2、基槽内排水考虑可能因降水或其它情况造成的坑内积水，在土方开挖过程中,在沿基坑底边设置水流导向沟（断面0.2×0。
2m）,使降水迅速流入集水坑，并用泵抽走.集水坑平面尺寸为1×1m，深度为低于基底1m，集水坑底设置0。
4m厚碎石滤水层,防止抽水时将坑底泥土抽走，搅动地基土,造成地基承载力降低，对于细砂或粉砂土，要注意防止产生流砂。
三、管沟开挖、支挡本工程雨、污管道均采用钢筋混凝土承插管，埋设较深。
施工时先放出管沟开挖线,然后进行管沟开挖施工，管沟开挖采取分段分层作业方式，相近管道可采用同槽开挖,先开挖较深的污水管道,等污水管道安装回填至雨水管道位置时，再施工雨水管道。
管沟开前，应先对原有地下管网进行调查，查明其详细位置、埋深和使用现状,做好标记.1、沟槽开挖根据现场地面及土质情况,考虑施工成本，本工程边坡采用土质边坡。
沟槽深度1。
0m 以内采用直立开挖;1。
0m 以上采用放坡开挖,边坡系数采用1：0。
3～0。
5;2。
5m 以上放阶开挖，详见下图所示：－－平基宽度－－工作面宽度80原地面高沟槽开挖放阶示意图管沟开挖以机械开挖为主，人工为辅。
(1)开挖地表土：按照测量放出的开挖线，进行第一次开挖，先将表层1。
5～3.0m 厚的填土层全部挖除，开挖宽度根据管道放坡情况进行计算，并根据具体土质情况进行调整。
钢筋混凝土雨水污水管道工程施工组织设计方案
钢筋混凝土雨水污水管道工程施工组织设计方案.docx.钢筋混凝土雨水、污水管道施工方案施工顺序：土方开挖山场土垫层混凝土垫层石屑垫层二级砼承插管安装检查井砌筑污水管道闭水实验管道二侧回石屑。
一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。
3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用23道顶撑支护，铺设管道。
4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN300、DN400、DN600、DN800和DN1000，全部为级承插式钢筋混凝土管。
(一)雨水管道施工工艺流程测量放线沟槽挖土管道基础施工铺设管道石砌检查井沟槽回填(二)测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
(三)沟槽开挖和排水设施1、沟槽采用放坡开挖，明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
降水井施工方案
降水井施工方案Ⅰ、降水井施工工程概况：降水井为10口,其中长度为9m,观测井为6口,长度为7m。
Ⅱ、主要施工顺序方法：一、施工顺序二、施工方法（一）桩位测放1、测量员测放桩位，所有桩位均用Φ12钢筋头打入地下20cm且顶部涂以红油漆，以利检查核对。
2、桩位放样完毕后，测量员先将放样结果交项目技术负责验收。
3、项目技术负责验收合格后，再报请业主工地代表或监理验收；验收合格后，经双方负责人在桩位放样单上签字认可，将放样结果形成资料性文件，方可进行下道工序的施工；否则，重新放样。
4、桩位放样误差20mm。
（二）护筒埋设１、沿桩位0.7m外钉四根Φ16钢筋头，使其两根连线交于桩位中心。
２、以钉入的桩位钢筋头为中心，挖一比护筒大10cm的圆坑，且底部要进入原状土≥20cm。
３、埋设护筒时，其中心线与桩位中心线的允许偏差≤20mm，并保持护筒垂直。
４、护筒内径要比桩径大10cm。
５、埋设护筒时，其四周应用粘土分层回填夯实，确保孔口不坍塌，否则，护筒松动，倾斜而失去护筒护壁的作用。
６、埋设好护筒后，逐个测量护筒上口标高，以正确控制桩深，如遇松散填土，护筒易下沉时，应用铁丝将护筒与钻机机座固定。
７、埋设好护筒后，由技术人员进行检测，并请业主或监理复核验收。
（三）钻孔钻机就位１、钻机移至桩位上后，将桩位四周的十字线拉起，钻机转盘中心与桩位中心（即十字线交点中心）偏差≤20mm。
２、钻机底部垫设枕木要稳固平整，以保护钻机水平稳固。
３、机班长用水平尺前后左右校正钻机水平，主动钻杆用铅锤检测，班长自检，质检员复检，合格后报请业主代表或监理验收；业主代表或监理验收合格并签字认可后方可开钻。
钻孔垂直度１、钻孔垂直度：降水井要求＜1%。
２、采取措施：⑴钻头采用腰箍型，保证钻头方向竖直向下。
⑵检查所有钻杆是否垂直，成孔过程中要检查钻机水平情况，不少于3次，注意减少晃动。
发现偏斜及时调整。
⑶在钻头上部加配重钻杆，钻进中使钻杆重心在底部，以确保垂直度。
降水井专项施工方案
降水井专项施工方案降水井是一种用于收集雨水和排放地下水的设施，其施工是城市排水系统建设的重要环节。
下面是一份降水井专项施工方案的概要：1. 施工目标：完成降水井的建设，以便收集雨水和排放地下水，确保城市排水系统的正常运作。
2. 施工地点：选择适合建设降水井的位置，通常位于城市的低洼地区或下水道附近。
3. 施工材料：选择高强度、耐腐蚀的材料进行施工，如钢筋混凝土、塑料等。
4. 施工过程：(1) 确定施工地点和深度：根据降水井的功能和需求，确定建设的位置和深度。
(2) 地面弥补工程：在施工地点进行地面弥补工程，确保地面平整，并修建围栏，标明施工区域。
(3) 开挖井身：根据设计要求，在施工区域内开挖降水井的井身，确保井口和井底平整。
(4) 井身加固：使用钢筋混凝土或塑料制作井身，加固井壁，并进行养护。
(5) 安装降水井盖：选择符合标准的降水井盖，根据井口直径进行安装，并固定好。
(6) 连接管道：根据设计图纸，将降水井与地下排水管道进行连接，确保正常的排水和收集功能。
(7) 检查和测试：施工完成后，进行检查和测试，确保降水井的设计符合要求，并进行必要的调整和修正。
5. 施工安全：在施工过程中，要高度重视施工安全，建立严格的施工安全管理制度，确保施工人员的安全。
6. 环境保护：在施工过程中，要合理利用资源，减少对周边环境的影响，确保施工过程中的环境保护措施得到落实。
这份降水井专项施工方案适用于城市排水系统建设中的降水井施工，通过科学的施工方法和严格的质量控制，可以确保降水井的稳定性和功能性，并为城市排水系统的顺利运行提供支持。
同时，在施工过程中要注重安全和环境保护，保障施工人员的安全，减少对周边环境的影响。
沉井-深井降水专项施工方案
