带电粒子在复合场中的运动基础知识归纳1.复合场复合场是指电场、磁场和重力场并存，或其中两场并存，或分区域存在，分析方法和力学问题的分析方法基本相同，不同之处是多了电场力和磁场力，分析方法除了力学三大观点(动力学、动量、能量)外，还应注意：(1) 洛伦兹力永不做功.(2) 重力和电场力做功与路径无关，只由初末位置决定.还有因洛伦兹力随速度而变化，洛伦兹力的变化导致粒子所受合力变化，从而加速度变化，使粒子做变加速运动.2.带电粒子在复合场中无约束情况下的运动性质(1)当带电粒子所受合外力为零时，将做匀速直线运动或处于静止，合外力恒定且与初速度同向时做匀变速直线运动，常见情况有：①洛伦兹力为零(v与B平行)，重力与电场力平衡，做匀速直线运动，或重力与电场力合力恒定，做匀变速直线运动.②洛伦兹力与速度垂直，且与重力和电场力的合力平衡，做匀速直线运动.(2)当带电粒子所受合外力充当向心力，带电粒子做匀速圆周运动时，由于通常情况下，重力和电场力为恒力，故不能充当向心力，所以一般情况下是重力恰好与电场力相平衡，洛伦兹力充当向心力.(3)当带电粒子所受合外力的大小、方向均不断变化时，粒子将做非匀变速的 曲线运动 .3.带电粒子在复合场中有约束情况下的运动带电粒子所受约束，通常有面、杆、绳、圆轨道等，常见的运动形式有 直线运动 和 圆周运动 ，此类问题应注意分析洛伦兹力所起的作用.4.带电粒子在交变场中的运动带电粒子在不同场中的运动性质可能不同，可分别进行讨论.粒子在不同场中的运动的联系点是速度，因为速度不能突变，在前一个场中运动的末速度，就是后一个场中运动的初速度.5.带电粒子在复合场中运动的实际应用(1)质谱仪①用途：质谱仪是一种测量带电粒子质量和分离同位素的仪器.②原理：如图所示，离子源S 产生质量为m ，电荷量为q 的正离子(重力不计)，离子出来时速度很小(可忽略不计)，经过电压为U 的电场加速后进入磁感应强度为B 的匀强磁场中做匀速圆周运动，经过半个周期而达到记录它的照相底片P 上，测得它在P 上的位置到入口处的距离为L ，则qU ＝21mv 2－0；q B v ＝m r v 2；L ＝2r联立求解得m ＝U L qB 822，因此，只要知道q 、B 、L 与U ，就可计算出带电粒子的质量m ，若q 也未知，则228L B Um q又因m ∝L 2，不同质量的同位素从不同处可得到分离，故质谱仪又是分离同位素的重要仪器.(2)回旋加速器①组成：两个D 形盒、大型电磁铁、高频振荡交变电压，D 型盒间可形成电压U .②作用：加速微观带电粒子.③原理：a .电场加速qU ＝ΔE kb .磁场约束偏转qBv ＝m r v 2，r ＝qBmv ∝v c .加速条件，高频电源的周期与带电粒子在D 形盒中运动的周期相同，即T 电场＝T 回旋＝qBm π2 带电粒子在D 形盒内沿螺旋线轨道逐渐趋于盒的边缘，达到预期的速率后，用特殊装置把它们引出.④要点深化a .将带电粒子在两盒狭缝之间的运动首尾相连起来可等效为一个初速度为零的匀加速直线运动.b .带电粒子每经电场加速一次，回旋半径就增大一次，所以各回旋半径之比为1∶2∶3∶…c .对于同一回旋加速器，其粒子回旋的最大半径是相同的.d .若已知最大能量为E km ，则回旋次数n ＝qUE 2km e .最大动能：E km ＝m r B q 22m 22f .粒子在回旋加速器内的运动时间：t ＝UBr 2π2m (3)速度选择器①原理：如图所示，由于所受重力可忽略不计，运动方向相同而速率不同的正粒子组成的粒子束射入相互正交的匀强电场和匀强磁场所组成的场区中，已知电场强度为B ，方向垂直于纸面向里，若粒子运动轨迹不发生偏转(重力不计)，必须满足平衡条件：qBv ＝qE ，故v ＝BE ，这样就把满足v ＝BE 的粒子从速度选择器中选择出来了. ②特点：a .速度选择器只选择速度(大小、方向)而不选择粒子的质量和电荷量，如上图中若从右侧入射则不能穿过场区.b .速度选择器B 、E 、v 三个物理量的大小、方向互相约束，以保证粒子受到的电场力和洛伦兹力等大、反向，如上图中只改变磁场B 的方向，粒子将向下偏转.c .v ′>v ＝B E 时，则qBv ′>qE ，粒子向上偏转；当v ′<v ＝BE 时，qBv ′<qE ，粒子向下偏转.③要点深化a .从力的角度看，电场力和洛伦兹力平衡qE ＝qvB ；b .从速度角度看，v ＝BE ； c .从功能角度看，洛伦兹力永不做功.(4)电磁流量计①如图所示，一圆形导管直径为d ，用非磁性材料制成，其中有可以导电的液体流过导管.②原理：导电液体中的自由电荷(正、负离子)在洛伦兹力作用下横向偏转，a 、b 间出现电势差，形成电场.当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定.由Bqv ＝Eq ＝d U q ，可得v ＝Bd U液体流量Q ＝Sv ＝4π2d ·Bd U ＝BdU 4π (5)霍尔效应如图所示，高为h 、宽为d 的导体置于匀强磁场B 中，当电流通过导体时，在导体板的上表面A 和下表面A ′之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压.设霍尔导体中自由电荷(载流子)是自由电子.图中电流方向向右，则电子受洛伦兹力 向上 ，在上表面A 积聚电子，则qvB ＝qE ， E ＝Bv ，电势差U ＝Eh ＝Bhv .又I ＝nqSv导体的横截面积S ＝hd得v ＝nqhdI 所以U ＝Bhv ＝d BI k nqd BI k=nq 1，称霍尔系数．重点难点突破一、解决复合场类问题的基本思路1.正确的受力分析.除重力、弹力、摩擦力外，要特别注意电场力和磁场力的分析.2.正确分析物体的运动状态.找出物体的速度、位置及其变化特点，分析运动过程，如果出现临界状态，要分析临界条件.3.恰当灵活地运用动力学三大方法解决问题.(1)用动力学观点分析，包括牛顿运动定律与运动学公式.(2)用动量观点分析，包括动量定理与动量守恒定律.(3)用能量观点分析，包括动能定理和机械能(或能量)守恒定律.针对不同的问题灵活地选用，但必须弄清各种规律的成立条件与适用范围.二、复合场类问题中重力考虑与否分三种情况1.对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应考虑其重力.2.在题目中有明确交待是否要考虑重力的，这种情况比较正规，也比较简单.3.直接看不出是否要考虑重力的，在进行受力分析与运动分析时，要由分析结果，先进行定性确定是否要考虑重力.典例精析1.带电粒子在复合场中做直线运动的处理方法【例1】如图所示，足够长的光滑绝缘斜面与水平面间的夹角为α(sin α＝0.6)，放在水平方向的匀强电场和匀强磁场中，电场强度E ＝50 V/m ，方向水平向左，磁场方向垂直纸面向外.一个电荷量q ＝＋4.0×10－2 C 、质量m ＝0.40 kg 的光滑小球，以初速度v 0＝20 m/s 从斜面底端向上滑，然后又下滑，共经过3 s脱离斜面.求磁场的磁感应强度(g 取10 m /s 2).【解析】小球沿斜面向上运动的过程中受力分析如图所示.由牛顿第二定律，得qE cos α＋mg sin α＝ma 1，故a 1＝g sin α＋m qE αcos ＝10×0.6 m/s 2＋40.08.050100.42⨯⨯⨯- m/s 2＝10 m/s 2，向上运动时间t 1＝100a v --＝2 s小球在下滑过程中的受力分析如图所示.小球在离开斜面前做匀加速直线运动，a 2＝10 m/s 2运动时间t 2＝t －t 1＝1 s脱离斜面时的速度v ＝a 2t 2＝10 m/s在垂直于斜面方向上有：qvB ＋qE sin α＝mg cos α故B ＝T 106.050-T 10100.48.01040.0 sin cos 2⨯⨯⨯⨯⨯=--v E qv mg αα＝5 T 【思维提升】(1)知道洛伦兹力是变力，其大小随速度变化而变化，其方向随运动方向的反向而反向.能从运动过程及受力分析入手，分析可能存在的最大速度、最大加速度、最大位移等.(2)明确小球脱离斜面的条件是F N ＝0.【拓展1】如图所示，套在足够长的绝缘粗糙直棒上的带正电小球，其质量为m ，带电荷量为q ，小球可在棒上滑动，现将此棒竖直放入沿水平方向且互相垂直的匀强磁场和匀强电场中.设小球电荷量不变，小球由静止下滑的过程中( BD )A.小球加速度一直增大B.小球速度一直增大，直到最后匀速C.杆对小球的弹力一直减小D.小球所受洛伦兹力一直增大，直到最后不变【解析】小球由静止加速下滑，f洛＝Bqv 在不断增大，开始一段，如图(a)：f 洛<F 电，水平方向有f 洛＋F N ＝F电，加速度a ＝m f mg -，其中f ＝μF N ，随着速度的增大，f 洛增大，F N 减小，加速度也增大，当f 洛＝F 电时，a 达到最大；以后如图(b)：f 洛>F 电，水平方向有f 洛＝F 电＋F N ，随着速度的增大，F N 也增大，f 也增大，a ＝mf mg -减小，当f ＝mg 时，a ＝0，此后做匀速运动，故a 先增大后减小，A 错，B 对，弹力先减小后增大，C 错，由f 洛＝Bqv 知D 对.2.灵活运用动力学方法解决带电粒子在复合场中的运动问题【例2】如图所示，水平放置的M 、N 两金属板之间，有水平向里的匀强磁场，磁感应强度B ＝0.5 T.质量为m 1＝9.995×10－7kg 、电荷量为q ＝－1.0×10－8 C 的带电微粒，静止在N 板附近.在M 、N 两板间突然加上电压(M 板电势高于N 板电势)时，微粒开始运动，经一段时间后，该微粒水平匀速地碰撞原来静止的质量为m 2的中性微粒，并粘合在一起，然后共同沿一段圆弧做匀速圆周运动，最终落在N 板上.若两板间的电场强度E ＝1.0×103 V/m ，求：(1)两微粒碰撞前，质量为m 1的微粒的速度大小；(2)被碰撞微粒的质量m 2；(3)两微粒粘合后沿圆弧运动的轨道半径.【解析】(1)碰撞前，质量为m 1的微粒已沿水平方向做匀速运动，根据平衡条件有m 1g ＋qvB ＝qE解得碰撞前质量m 1的微粒的速度大小为v ＝5.0100.11010995.9100.1100.187381⨯⨯⨯⨯-⨯⨯⨯=----qB g m qE m/s ＝1 m/s (2)由于两微粒碰撞后一起做匀速圆周运动，说明两微粒所受的电场力与它们的重力相平衡，洛伦兹力提供做匀速圆周运动的向心力，故有(m 1＋m 2)g ＝qE解得m 2＝g qE 1m -=)10995.910100.1100.1(738--⨯-⨯⨯⨯ kg ＝5×10－10 kg (3)设两微粒一起做匀速圆周运动的速度大小为v ′，轨道半径为R ，根据牛顿第二定律有qv ′B ＝(m 1＋m 2)R v 2'研究两微粒的碰撞过程，根据动量守恒定律有m 1v ＝(m 1＋m 2)v ′ 以上两式联立解得R ＝5.0100.1110995.9)(87121⨯⨯⨯⨯=='+--qB v m qB v m m m ≈200 m 【思维提升】(1)全面正确地进行受力分析和运动状态分析，f 洛随速度的变化而变化导致运动状态发生新的变化.(2)若mg 、f 洛、F 电三力合力为零，粒子做匀速直线运动.(3)若F 电与重力平衡，则f 洛提供向心力，粒子做匀速圆周运动.(4)根据受力特点与运动特点，选择牛顿第二定律、动量定理、动能定理及动量守恒定律列方程求解.【拓展2】如图所示，在相互垂直的匀强磁场和匀强电场中，有一倾角为θ的足够长的光滑绝缘斜面.磁感应强度为B ，方向水平向外；电场强度为E ，方向竖直向上.有一质量为m 、带电荷量为＋q 的小滑块静止在斜面顶端时对斜面的正压力恰好为零.(1)如果迅速把电场方向转为竖直向下，求小滑块能在斜面上连续滑行的最远距离L 和所用时间t ；(2)如果在距A 端L /4处的C 点放入一个质量与滑块相同但不带电的小物体，当滑块从A 点静止下滑到C 点时两物体相碰并黏在一起.求此黏合体在斜面上还能再滑行多长时间和距离？【解析】(1)由题意知qE ＝mg场强转为竖直向下时，设滑块要离开斜面时的速度为v ，由动能定理有(mg ＋qE )L sin θ＝221mv ，即2mgL sin θ＝221mv 当滑块刚要离开斜面时由平衡条件有qvB ＝(mg ＋qE )cos θ，即v ＝qBmg θ cos 2 由以上两式解得L ＝θθ sin cos 2222B q g m根据动量定理有t ＝θθ cot sin 2qBm mg mv = (2)两物体先后运动，设在C 点处碰撞前滑块的速度为v C ，则2mg ·4L sin θ＝21mv 2 设碰后两物体速度为u ，碰撞前后由动量守恒有mv C ＝2mu 设黏合体将要离开斜面时的速度为v ′，由平衡条件有qv ′B ＝(2mg ＋qE )cos θ＝3mg cos θ由动能定理知，碰后两物体共同下滑的过程中有3mg sin θ·s ＝21·2mv ′2－21·2mu 2 联立以上几式解得s ＝12sin cos 32222L B q g m -θθ将L 结果代入上式得s ＝θθ sin 12cos 352222B q g m碰后两物体在斜面上还能滑行的时间可由动量定理求得t ′＝qBm mg mu v m 35 sin 322=-'θcot θ 【例3】在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B .一质量为m 、电荷量为q的带正电粒子从y 轴正半轴上的M 点以速度v 0垂直于y轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示.不计重力，求：(1)M 、N 两点间的电势差U MN ；(2)粒子在磁场中运动的轨道半径r ；(3)粒子从M 点运动到P 点的总时间t .【解析】(1)设粒子过N 点时的速度为v ，有vv 0＝cos θ ①v ＝2v 0 ②粒子从M 点运动到N 点的过程，有qU MN ＝2022121mv mv - ③U MN ＝3mv 20/2q ④(2)粒子在磁场中以O ′为圆心做匀速圆周运动，半径为O ′N ，有qvB ＝r mv 2 ⑤r ＝qBmv 02 ⑥(3)由几何关系得ON ＝r sin θ ⑦设粒子在电场中运动的时间为t 1，有ON ＝v 0t 1 ⑧t 1＝qB m 3 ⑨粒子在磁场中做匀速圆周运动的周期T ＝qBm π2 ⑩ 设粒子在磁场中运动的时间为t 2，有t 2＝2ππθ-T ⑪ t 2＝qBm 32π ⑫ t ＝t 1＋t 2＝qB m 3π)233(+【思维提升】注重受力分析，尤其是运动过程分析以及圆心的确定，画好示意图，根据运动学规律及动能观点求解.【拓展3】如图所示，真空室内存在宽度为s＝8 cm 的匀强磁场区域，磁感应强度B ＝0.332 T ，磁场方向垂直于纸面向里.紧靠边界ab 放一点状α粒子放射源S ，可沿纸面向各个方向放射速率相同的α粒子.α粒子质量为m ＝6.64×10－27 kg ，电荷量为q ＝＋3.2×10－19 C ，速率为v ＝3.2×106 m/s.磁场边界ab 、cd 足够长，cd 为厚度不计的金箔，金箔右侧cd 与MN 之间有一宽度为L ＝12.8 cm 的无场区域.MN 右侧为固定在O 点的电荷量为Q ＝－2.0×10－6 C 的点电荷形成的电场区域(点电荷左侧的电场分布以MN 为边界).不计α粒子的重力，静电力常量k ＝9.0×109 N ·m 2/C 2，(取sin 37°＝0.6，cos 37°＝0.8)求：(1)金箔cd 被α粒子射中区域的长度y ；(2)打在金箔d 端离cd 中心最远的粒子沿直线穿出金箔，经过无场区进入电场就开始以O 点为圆心做匀速圆周运动，垂直打在放置于中心线上的荧光屏FH 上的E 点(未画出)，计算OE 的长度；(3)计算此α粒子从金箔上穿出时损失的动能.【解析】(1)粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，有qvB ＝m R v 2，得R ＝Bqmv ＝0.2 m 如图所示，当α粒子运动的圆轨迹与cd 相切时，上端偏离O ′最远，由几何关系得O ′P ＝22)(s R R --＝0.16 m当α粒子沿Sb 方向射入时，下端偏离O ′最远，由几何关系得O ′Q ＝)(2s R R --＝0.16 m故金箔cd 被α粒子射中区域的长度为y ＝O ′Q ＋O ′P ＝0.32 m(2)如上图所示，OE 即为α粒子绕O 点做圆周运动的半径r .α粒子在无场区域做匀速直线运动与MN 相交，下偏距离为y ′，则tan 37°＝43，y ′＝L tan 37°＝0.096 m 所以，圆周运动的半径为r ＝︒'+'37 cos Q O y ＝0.32 m (3)设α粒子穿出金箔时的速度为v ′，由牛顿第二定律有k r v m r Qq 22'=α粒子从金箔上穿出时损失的动能为ΔE k ＝21mv 2－21mv ′2＝2.5×10－14 J 易错门诊3.带电体在变力作用下的运动【例4】竖直的平行金属平板A 、B 相距为d ，板长为L ，板间的电压为U ，垂直于纸面向里、磁感应强度为B 的磁场只分布在两板之间，如图所示.带电荷量为＋q 、质量为m 的油滴从正上方下落并在两板中央进入板内空间.已知刚进入时电场力大小等于磁场力大小，最后油滴从板的下端点离开，求油滴离开场区时速度的大小.【错解】由题设条件有Bqv ＝qE ＝q dU ，v ＝Bd U ；油滴离开场区时，水平方向有Bqv ＋qE ＝ma ，v 2x ＝2a ·m qU d 22= 竖直方向有v 2y ＝v 2＋2gL离开时的速度v ′＝m qU d B U gL v v y x 2222222++=+【错因】洛伦兹力会随速度的改变而改变，对全程而言，带电体是在变力作用下的一个较为复杂的运动，对这样的运动不能用牛顿第二定律求解，只能用其他方法求解.【正解】由动能定理有mgL ＋qE 212122-'=v m d mv 2 由题设条件油滴进入磁场区域时有Bqv ＝qE ，E ＝U /d由此可以得到离开磁场区域时的速度v ′＝m qU d B U gL ++2222【思维提升】解题时应该注意物理过程和物理情景的把握，时刻注意情况的变化，然后结合物理过程中的受力特点和运动特点，利用适当的解题规律解决问题，遇到变力问题，特别要注意与能量有关规律的运用.。
带电粒子在复合场中的运动解题技巧
带电粒子在复合场中的运动解题技巧带电粒子在电场力作用下的运动和在洛伦兹力作用下的运动，有着不同的运动规律。
带电粒子在复合场中的运动是高考的重点考点，那么掌握答题技巧是关键。
接下来店铺为你整理了带电粒子在复合场中的运动解题技巧，一起来看看吧。
带电粒子在复合场中的运动解题技巧：分离的电场与磁场带电粒子在电场中的加速运动可以利用牛顿第二定律结合匀变速直线运动规律，或者从电场力做功角度出发求出粒子进入下一个场的速度。
对于带电粒子在电场中的偏转，要利用类平抛运动的规律，根据运动的合成与分解，结合牛顿定律和能量关系，求出粒子进入下一个场的速度大小，再结合速度合成与分解之间的关系，速度偏转角正切值与位移偏转角正切值的关系求出速度方向。
带电粒子垂直进入匀强磁场，其运动情况一般是匀速圆周运动的一部分，解决粒子在磁场中的运动情况，关键是确定粒子飞入点和飞出点的位置以及速度方向，再利用几何关系确定圆心和半径。
值得注意的是，若带电粒子从磁场中某个位置飞出后，再经电场的作用在同一个位置以相同的速度大小再次飞入磁场中时，由于飞出和飞入速度方向相反，洛伦兹力的方向相反，粒子两次在磁场中的运动轨迹并不重合!需要强调的是，带电粒子从一个场进入另外一个场，两场之间的连接点是这类问题的中枢，其速度是粒子在前一个场的某速度，是后一个场的初速度，再解决问题时要充分利用这个位置信息。
带电粒子在复合场中的运动解题技巧：多场并存的无约束运动多场并存的无约束运动在解决复合场问题时应首先弄清楚是哪些场共存，注意电场和磁场的方向以及强弱，以便确定带电粒子在场中的受力情况。
带电粒子在复合场中运动时如果没有受到绳子，杆，环等的约束，则带电粒子在空间中可以自由移动，只受场力的作用。
根据空间存在的场的不同，一般带电粒子的运动规律不同，通常可以分为以下几类：1、静止或匀速直线运动如果是重力场与电场共存，说明电场力等于重力。
如果是重力场与磁场共存，说明重力与洛伦兹力平衡。
重难点08 带电粒子在复合场中的运动(解析版)
2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。
设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。
下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。
带电粒子在组合场、复合场中的运动问题分析

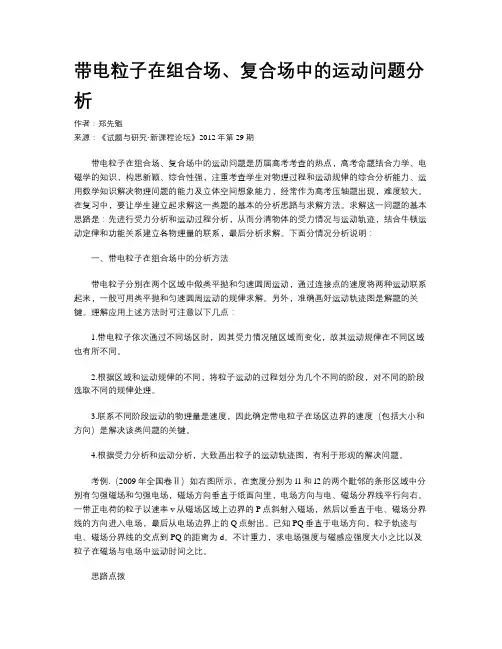

带电粒子在组合场、复合场中的运动问题分析作者：郑先魁来源：《试题与研究·新课程论坛》2012年第29期带电粒子在组合场、复合场中的运动问题是历届高考考查的热点，高考命题结合力学、电磁学的知识，构思新颖、综合性强，注重考查学生对物理过程和运动规律的综合分析能力、运用数学知识解决物理问题的能力及立体空间想象能力，经常作为高考压轴题出现，难度较大。
