直螺纹钢筋套筒连接规范
直螺纹套筒连接的技术规范要求
直螺纹套筒连接的技术规范要求规范一、施工准备1、材料准备：应具有出厂和力学性能，所有检验结果，均应符合现行规范的规定和设计要求。
应有出厂合格证，一般为或优质炭素结构钢，其抗拉承载力应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，长为的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒出场要求见表2表2：套筒出厂质量常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行时，应综合考虑以下几个问题：1）直螺纹接头的厚度应满足现行《》中受力最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的加密区；当无法避开时，接头的百分率不应超过50％。
c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3）根据待连接钢筋的实际情况，选择好套筒的型号、丝扣的方向，并及时调整因在下料、加工丝头、随机切断抽验检验而切短了的钢筋。
2.3?人员准备所有从事等强剥肋滚压直螺纹丝头的加工、连接的操作人员，必须经过严格的，经主管部门考核合格，并获得相应的上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。
2.4主要机具等强剥肋滚压直螺纹所用的主要机具有、直螺纹成型机、等。

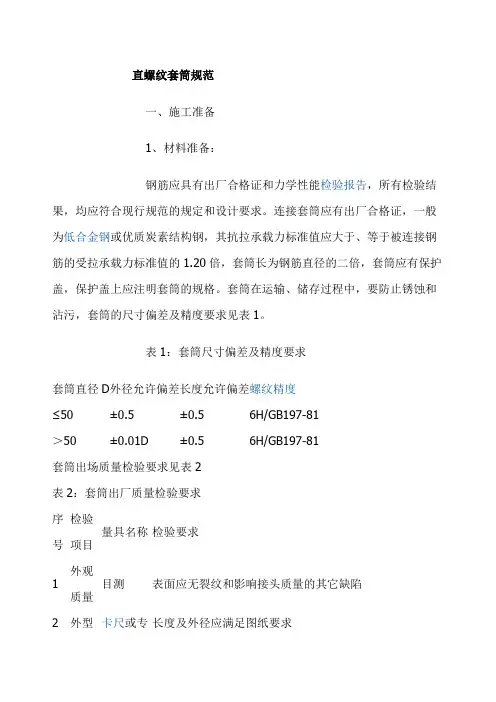

直螺纹套筒规范
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型卡尺或专长度及外径应满足图纸要求尺寸用量规3螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规?赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
钢筋直螺纹套筒国标
钢筋直螺纹套筒国标摘要：本文旨在介绍钢筋直螺纹套筒的国标规范。
钢筋直螺纹套筒是一种用于连接钢筋的重要构件。
国标对钢筋直螺纹套筒的尺寸、材料、加工工艺等方面都做出了详细规定。
通过遵守国标规范，可以确保钢筋直螺纹套筒的质量和可靠性。
本文将从国标的背景、内容和应用等方面进行详细的介绍。
1. 引言钢筋直螺纹套筒是一种常用于连接钢筋的重要构件，广泛应用于建筑、桥梁、道路等工程中。
为了保证钢筋连接的质量和可靠性，国家制定了一系列的标准以规范钢筋直螺纹套筒的生产和使用。
本文将重点介绍钢筋直螺纹套筒的国标规范。
2. 国标规范的背景2.1 钢筋连接的重要性钢筋在建筑结构中承担着重要的作用，而连接的质量则直接影响到整个结构的安全性和稳定性。
因此，确保钢筋连接的可靠性是非常重要的。
2.2 国家对钢筋连接的关注为了加强对钢筋连接的监管，国家制定了一系列的标准以规范钢筋连接的尺寸、材料、工艺和质量要求。
这些标准旨在确保钢筋连接的可靠性，减少工程事故的发生。
3. 国标规范的内容3.1 尺寸要求钢筋直螺纹套筒的国标规范对其尺寸做出了详细的规定，包括直径、长度、螺纹的标准等。
这些尺寸规范保证了钢筋直螺纹套筒的互换性，使得不同厂家生产的钢筋直螺纹套筒可以互相替代。
3.2 材料要求国标规范对钢筋直螺纹套筒的材料也做出了明确规定。
根据国标，钢筋直螺纹套筒的材料需要符合特定的强度和耐蚀性要求，以确保其在工程环境中的可靠性和耐久性。
3.3 工艺要求国标规范还对钢筋直螺纹套筒的加工工艺做出了要求。
包括螺纹的加工精度、表面处理等。
这些工艺要求保证了钢筋直螺纹套筒的质量，并使其能够顺利连接钢筋。
4. 国标规范的应用4.1 工程施工钢筋直螺纹套筒国标规范在工程施工中起到了重要的作用。
施工方在选择和使用钢筋直螺纹套筒时，应严格遵守国家标准，以确保连接的质量和可靠性。
4.2 质量监管国标规范为相关部门进行质量监管提供了依据。
通过对钢筋直螺纹套筒的尺寸、材料和工艺等方面进行检查，可以确保市场上销售的钢筋直螺纹套筒符合国家标准，从而保证了工程的质量和安全。
直螺纹套筒连接规范要求
1.连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
3.滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表4的规定。
力矩扳手的精度为±5％。
材料：
a) 直螺纹套筒宜采用牌号为45 号的圆钢或无缝钢管制造，其机械性能、化学成分应符合GB/T 699、GB/T 8162 的规定。
也可采用其它钢材，其力学性能应符合相应国家或行业标准的规定，并经过型式检验确认。
b) 需要与结构中型钢等钢材焊接的套筒，其材料应满足可焊性要求。
扩展资料：
直螺纹套筒的连接方法就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
钢筋剥肋滚压直螺纹连接技术属国内外首创技术发明，达到国际先进水平；剥肋滚压直螺纹连接技术高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠等优点得到了广大施工单位和业主的青睐。
是直螺纹连接技术的一种新型产品。
采用直螺纹套筒用于建筑行业的几点好处：
1、在建筑工程行业使用钢筋连接套筒可以大大降低材料的使用，而且操作简便，不受钢筋成份种类限制。
可提前预制，不占工期，加工效率高。
2、直螺纹套筒具有连接方便、快捷、简单，施工不用电，风雨无阻，可全天候施工。
3、可连接横、竖、斜向的HRB335、HRB400同径或异径钢筋。
钢筋直螺纹套筒规范
钢筋直螺纹套筒规范钢筋直螺纹套筒是一种结构连接件，常用于钢筋混凝土结构中钢筋的连接。
为了确保钢筋直螺纹套筒的安全和可靠性，需要遵守以下规范：一、材料选择：1. 钢筋直螺纹套筒的材质应符合GB/T 699-1999 低碳合金钢和GB/T 3077-1999合金结构钢的要求。
2. 钢筋直螺纹套筒的材料应具备良好的可焊性和耐腐蚀性。
3. 钢筋直螺纹套筒的硬度应符合设计要求，并经过必要的热处理。
二、加工要求：1. 钢筋直螺纹套筒的螺纹应符合GB/T 196-2006《规定阴、阳螺纹通用技术条件》的要求。
2. 钢筋直螺纹套筒的螺纹加工应采用机械加工或热处理的方式，确保螺纹的质量。
3. 钢筋直螺纹套筒的螺纹加工应采用适配的工艺和设备，控制好螺纹的尺寸公差和表面光洁度。
三、安装要求：1. 钢筋直螺纹套筒的安装前应进行检查，确保螺纹套筒的无损坏、无变形和无锈蚀。
2. 钢筋直螺纹套筒的螺纹应与钢筋的螺纹相匹配，确保安装的稳固性和密封性。
3. 在安装钢筋直螺纹套筒时，应采用适当的工具和力度，避免过度压紧或损坏。
四、质量检验：1. 钢筋直螺纹套筒的质量检验应符合相关标准的要求，包括外观质量、尺寸公差、力学性能和耐腐蚀性能等。
2. 钢筋直螺纹套筒的外观应无明显的缺陷和变形，螺纹应完整、清晰。
3. 钢筋直螺纹套筒的尺寸公差应在允许范围内。
4. 钢筋直螺纹套筒的力学性能应满足设计要求，包括强度和韧性等指标。
5. 钢筋直螺纹套筒的耐腐蚀性能应符合设计要求，可通过化学分析和腐蚀试验等检测方法确定。
钢筋直螺纹套筒的规范主要涉及材料选择、加工要求、安装要求和质量检验等方面。
遵守这些规范有助于确保钢筋直螺纹套筒的质量和性能，保证连接的安全和可靠性。
直螺纹套筒规范..
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20 倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差螺纹精度≤50 ±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表 2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2 技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35 倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
钢筋直螺纹套筒连接技术规程
钢筋直螺纹套筒连接技术规程一、施工准备各种规格、级别的钢筋，必须有出厂合格证。
报监批准进场后须经物理性能检定和见证取样试验，对于进口钢材增加化学检验，经检验合格后方能使用。
提供的直螺纹连接套必须有出厂合格证，并有生产厂家提交的有效的型式检验报告。
两端孔口应有密封盖。
施工前应对直螺纹连接套进行现场见证抽样检验。
加工直螺纹丝头的人员应经培训、考核，持证上岗。
加工前必须认真检查机具设备是否齐全、完好，处于正常状态。
二、施工方法1、工艺流程钢筋端部调直→镦粗车牙→安装连接套→现场安装下料及钢筋端部调直：无齿锯切割钢筋下料，钢筋端面应与钢筋轴线垂直，若有偏差，需进行钢筋调直，调直后的钢筋不得有马蹄形或弯曲。
镦粗车牙：钢筋下料后，在液压冷锻压床上将钢筋墩粗，墩粗后的钢筋不得出现裂缝，如发现外观质量不符合要求时，应及时割除，重新墩粗。
加工丝头时，应采用水溶性切削滑液，不得在不加润滑液的情况下车牙。
加工的钢筋螺纹丝头的外形尺寸、牙形、螺距等必须满足产品设计要求，且经配套的量规检测合格。
加工完，经检验合格的丝头应加以保护，戴好保护帽，并按工程部位、规格分类堆放整齐。
套筒尺寸允许偏差（mm）头拼接时应用扳手拧紧，应使两个丝头在套筒中央位置相互顶紧。
（下图所示）头试件应达到《钢筋机械连接通用技术规程》中相应等级的强度要求。
2、接头验收接头的检验应符合现行行业标准《钢筋机械连接通用技术规程》中相关规定。
同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批，每批检验3个接头。
三、套筒连接的保护措施四、运输过程为避免运输过程中损坏钢筋头、套筒和钢筋头分别用塑料螺纹头保护套和套筒内螺纹保护盖加以保护。
五、施工期间在侧墙、柱预留钢筋接头，在浇筑侧墙、柱混凝土前，先用钢制保护套套住钢筋螺纹头，并在其周围预留泡沫塑料块，待需要连接钢筋时，清除泡沫塑料，拧开钢制保护套，露出钢筋螺纹头后进行套筒连接。
钢筋直螺纹套筒规范
钢筋直螺纹套筒规范
钢筋直螺纹套筒是钢筋连接中常用的一种连接方式，其规范主要涉及到套筒的尺寸、材质、制造工艺和质量要求等方面。
下面将详细介绍钢筋直螺纹套筒规范。
一、套筒尺寸规范
1. 直螺纹套筒的外径应满足设计要求，并符合国家相关标准。
2. 套筒的螺纹规格应与要连接的钢筋的螺纹规格相匹配。
3. 套筒的长度应根据具体情况来确定，一般应不少于连接钢筋直径的3倍。
二、材质要求
1. 套筒应采用优质碳素结构钢或合格的不锈钢材料制造。
2. 材料应符合国家相关标准，并应有检验证书。
三、制造工艺要求
1. 套筒的制造应按照先进工艺进行，确保质量可靠。
2. 套筒的外表面应光滑，无裂纹、缺陷等。
3. 套筒的内部螺纹应清晰，无毛刺、杂质等。
四、质量要求
1. 套筒的硬度应符合要求，可进行硬度测试来验证。
2. 套筒的拉力强度应满足设计要求，可通过拉伸试验来检测。
3. 套筒的抗腐蚀性能应好，可进行盐雾试验来验证。
4. 套筒的尺寸误差应控制在允许范围内，可通过尺寸测量来检查。
五、安装和使用要求
1. 在安装钢筋直螺纹套筒时，应确保套筒和连接钢筋的螺纹相互吻合，并应用适当的力保证连接的牢固。
2. 套筒在使用过程中应避免受到过大的冲击和挤压，以免影响连接质量。
3. 使用过程中，应及时检查套筒是否出现松动、变形等情况，如有问题应及时更换。
综上所述，钢筋直螺纹套筒规范主要涉及到尺寸、材质、制造工艺和质量要求等方面。
在选购和使用钢筋直螺纹套筒时，应根据规范要求进行选择，并严格按照规范要求进行安装和使用，以确保连接的牢固和安全。
钢筋直螺纹套筒规范
强度检验：通过 拉伸试验等手段 检测套筒的抗拉 强度和屈服强度 是否满足设计要 求
钢筋直螺纹套筒的验收标准
外观质量：套 筒表面应光滑， 无裂纹、毛刺、
凹凸等缺陷
尺寸检验：套 筒的长度、直 径、螺纹规格 等应符合设计
要求
强度检验：通 过拉伸试验， 检验套筒的抗 拉强度和屈服
强度
连接质量：钢 筋插入套筒后， 应能顺利转动， 无卡滞现象， 且不得松动或
钢筋直螺纹套筒的原材料检验
钢筋：选用优 质钢材，确保
强度和韧性
套筒：采用高 精度钢材，确 保尺寸精度和
耐磨性
润滑剂：选用 高效润滑剂， 降低套筒摩擦
系数
密封材料：选 用耐高温、耐 腐蚀的密封材 料，确保套筒
密封性能
钢筋直螺纹套筒的热处理工艺
保温：保持一定时间，使套 筒充分受热
冷却：将套筒快速冷却至室 温，以获得所需的机械性能
连接可靠：钢筋直螺纹套筒的连接方式可靠性高， 能够有效地保证工程质量，减少安全隐患。
01
钢筋直螺纹套筒的规格与型号
钢筋直螺纹套筒的规格
规格分类：根据不同的直径和长度，钢筋直螺纹套筒可分为不同的规格 直径范围：常见的钢筋直螺纹套筒直径范围为16mm-40mm
长度选择：根据实际需要，选择合适的钢筋直螺纹套筒长度，以满足不同工程的需求
为“直螺纹套筒 M30×3.5 2级 某公
司”
标记方法：采用钢 印或标牌的方式进 行标记，具体标记 方式应符合相关标
准的规定
标记位置：标记位 置应明显且不易磨 损，一般应标注在 套筒的端部或侧面
01
钢筋直螺纹套筒的质量要求
钢筋直螺纹套筒的质量标准
套筒材料：采用优质碳素钢或合金钢， 表面光滑，无裂纹、折叠和毛刺等缺陷。
直螺纹套筒规范
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型卡尺或专长度及外径应满足图纸要求尺寸用量规3螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规?赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹套筒规范
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型卡尺或专长度及外径应满足图纸要求尺寸用量规3螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规?赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹套筒连接的技术规范要求
直螺纹套筒连接的技术规范要求规范一、施工准备1、材料准备：应具有出厂和力学性能，所有检验结果，均应符合现行规范的规定和设计要求。
应有出厂合格证，一般为或优质炭素结构钢，其抗拉承载力应大于、等于被连接钢筋的受拉承载力标准值的倍，长为的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒出场要求见表2表2：套筒出厂质量常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
技术准备：在进行时，应综合考虑以下几个问题：1）直螺纹接头的厚度应满足现行《》中受力最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的加密区；当无法避开时，接头的百分率不应超过50％。
c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3）根据待连接钢筋的实际情况，选择好套筒的型号、丝扣的方向，并及时调整因在下料、加工丝头、随机切断抽验检验而切短了的钢筋。
?人员准备所有从事等强剥肋滚压直螺纹丝头的加工、连接的操作人员，必须经过严格的，经主管部门考核合格，并获得相应的上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。
主要机具等强剥肋滚压直螺纹所用的主要机具有、直螺纹成型机、等。
钢筋直螺纹连接工艺标准及验收规范
钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
力矩扳手的精度为±5%。
3 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋套筒是用来连接钢筋并有与丝头螺纹相对应内螺纹的，其中直螺纹的具有连接速度快、安全、可靠连接等优点，在各类高层建筑、电视塔等工程中广泛应用，那么在工程施工过程中，就需要注意正确的安装要求和规定。
钢筋套筒连接规范：
1.钢筋端口要平整，不能有“马蹄”状端面。
2.钢筋剥肋套丝后与套筒之间不能松动，显露2-3个丝牙用扭矩扳手扭紧钢筋与套筒。
3.钢筋套丝后丝牙要包满，滚轮损害过大时要及时替换，防止丝牙受力不均影响接头质量。
点这免费下载施工技术资料
4.钢筋车丝机要常常养护，增加乳化油保持机械润滑，增加套丝机使用寿命。
钢筋直螺纹套筒在使用的时候一定要注意安装的事项，这样可以避免一些不
必要的技术问题，从而影响钢筋直螺纹套筒的质量问题。
1、钢筋就位：将丝头检验合格的钢筋搬运至施工现场待连接。
2、接头拧紧：使用钢筋直螺纹套筒工作扳手将连接套筒拧紧。
3、作标记：对已经拧紧的套筒作标记，与未拧紧的套筒区分开。
4、施工检验：对施工完的接头进行的质量检验。
5、绑扎其它钢筋。
钢筋直螺纹套筒连接对结构整体受力性能有着较大影响，是关系到结构质量、安全的重要环节。
由于直螺纹连接工程量大，且涉及到各种不同部位、不同方式的连接，对直螺纹连接质量问题引起高度重视，应该严格按照上诉规范操作督促、检查、验收。
保证此环节的施工质量。
