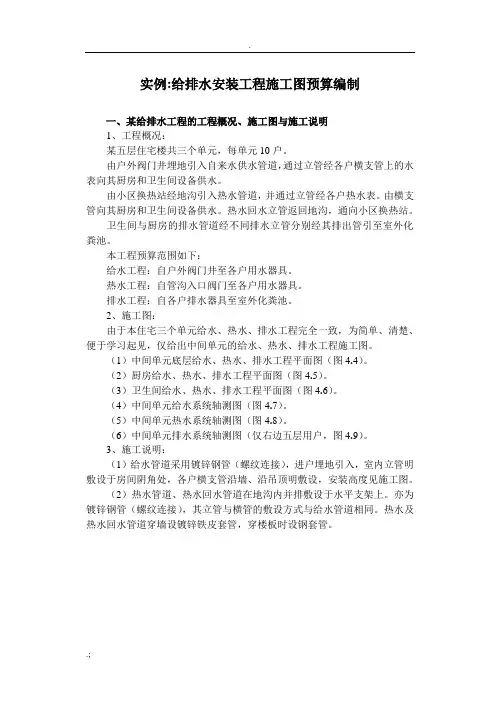

实例:给排水安装工程施工图预算编制一、某给排水工程的工程概况、施工图与施工说明1、工程概况:某五层住宅楼共三个单元,每单元10户。

由户外阀门井埋地引入自来水供水管道,通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道,并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟,通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下:给水工程:自户外阀门井至各户用水器具。

热水工程:自管沟入口阀门至各户用水器具。

排水工程:自各户排水器具至室外化粪池。

2、施工图:由于本住宅三个单元给水、热水、排水工程完全一致,为简单、清楚、便于学习起见,仅给出中间单元的给水、热水、排水工程施工图。

(1)中间单元底层给水、热水、排水工程平面图(图4.4)。

(2)厨房给水、热水、排水工程平面图(图4.5)。

(3)卫生间给水、热水、排水工程平面图(图4.6)。

(4)中间单元给水系统轴测图(图4.7)。

(5)中间单元热水系统轴测图(图4.8)。

(6)中间单元排水系统轴测图(仅右边五层用户,图4.9)。

3、施工说明:(1)给水管道采用镀锌钢管(螺纹连接),进户埋地引入,室内立管明敷设于房间阴角处,各户横支管沿墙、沿吊顶明敷设,安装高度见施工图。

(2)热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管(螺纹连接),其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管,穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图.;图4.8 中间单元热水系统轴测图.;图4.9 中间单元排水系统轴测图(仅右边五层用户) .;(3)冷、热水管道同时安装时应符合下列规定:①上、下平行安装时热水管道应在冷水管道上方。

给排水安装工程施工图预算的编制

给排水安装工程施工图预算的编制

钢管
无缝钢管 镀锌钢管 有缝钢管
按材质分
铸铁管
(焊接钢管) 非镀锌钢管
塑料管
15
2、钢管的连接方式与规格
常用的连接方式有:螺纹连接、焊接和法兰 连接
16
17
注:1、公称口径既不是内径,也不是外径。
2、镀锌钢管比不镀锌管重3~6%
18
3、给水铸铁管的连接方式与规格
主要有承插式和法兰式连接两种。
75
76
77
78
第一章 采暖管道安装 第二章 供暖器具安装 第三章 空调水管道安装 第四章 给排水管道安装 第五章 卫生器具安装 第六章 阀门、法兰、水位标尺等安装 第七章 低压器具、水表组成与安装 第八章 开水炉及箱、罐 第九章 燃气管道、附件、器具安装
79
80
81
82
83
注意: 为保证准确套用定额,与设备或仪 表连接的管道分界线、管道室内外的分界线, 应按定额规定划分, 分别计算工程量
管道水平长度按平面图中管道的安装
位置,根据建筑物轴线尺寸计算或利用比例
量算;管道垂直长度应按系统图所标注的标
高差计算。
70
四、定额应用注意事项★ ★
1、管道安装定额内包括管道与管件安装、水压试验 及消毒冲洗(排水管道则为灌水试验)。
某候车室给排水平面图局部1:100 63
三、室内给排水施工图的识读
2、系统图
查明给水管道系统的具体走向、干管的敷设方 式、管径及其变径情况,阀门的位置,引入管、 干管和各支管的标高。 查明排水管道的具体走向、管路分置情况、管 径、水平管道坡度、标高、存水弯形式等。 给排水管道支架位置一般按设计说明或有关施 工规范确定。
10
2、组成

给排水工程施工图预算(图文并茂)课件

给排水工程施工图预算(图文并茂)课件

04 预算审核与调整
预算审核的内容与方法
内容
审核工程量、单价、取费等是否合理。
方法
对比审核法、重点审核法、全面审核法等。
预算调整的原则与程序
原则
实事求是、客观公正、及时准确。
程序
收集资料、现场勘查、调整预算、审核批准。
预算审核与调整的注意事项
确保审核调整的及时性,避免 影响施工进度。
注意审核调整的合法性和合规 性,遵循相关法律法规和政策 。
问题2
如何调整预算?
解答1
预算审核是确保预算准确性的关键环节,需要从 工程量、定额选用、取费标准等方面进行全面审 核。对于给排水工程,需要注意图纸与实际施工 的差异对预算的影响。
解答2
在实际施工过程中,由于各种因素的影响,有时 需要对预算进行调整。调整时需注意合理性和合 规性,确保调整依据充分、调整程序规范。
实践操作注意事项与建议
注意事项
强调实践操作中需要注意的事项,如 工程量计算的准确性、定额套用的合 理性、费用计取的合规性等。
建议与改进
根据实践操作中存在的问题和不足, 提出改进建议和优化措施,帮助学生 提高预算编制水平。
06 常见问题与解答
施工图预算编制常见问题
问题1
如何确定工程量?
问题2
如何选用合适的定额?
给排水工程施工图预算 (图文并茂)课件
目录
Contents
• 给排水工程基础知识 • 施工图预算基本概念 • 给排水工程施工图预算编制 • 预算审核与调整 • 案例分析与实践操作 • 常见问题与解答
01 给排水工程基础知识
给排水工程概述
01
02
03
给排水工程定义
给排水工程是负责提供和 排放生活和工业用水的工 程,包括给水系统和排水 系统两部分。

给水工程施工图预算

给水工程施工图预算

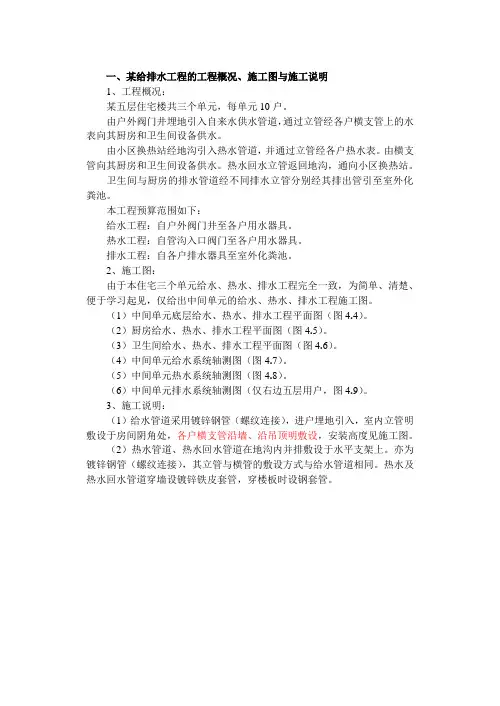

一、某给排水工程的工程概况、施工图与施工说明1、工程概况:某五层住宅楼共三个单元,每单元10户。

由户外阀门井埋地引入自来水供水管道,通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道,并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟,通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下:给水工程:自户外阀门井至各户用水器具。

热水工程:自管沟入口阀门至各户用水器具。

排水工程:自各户排水器具至室外化粪池。

2、施工图:由于本住宅三个单元给水、热水、排水工程完全一致,为简单、清楚、便于学习起见,仅给出中间单元的给水、热水、排水工程施工图。

(1)中间单元底层给水、热水、排水工程平面图(图4.4)。

(2)厨房给水、热水、排水工程平面图(图4.5)。

(3)卫生间给水、热水、排水工程平面图(图4.6)。

(4)中间单元给水系统轴测图(图4.7)。

(5)中间单元热水系统轴测图(图4.8)。

(6)中间单元排水系统轴测图(仅右边五层用户,图4.9)。

3、施工说明:(1)给水管道采用镀锌钢管(螺纹连接),进户埋地引入,室内立管明敷设于房间阴角处,各户横支管沿墙、沿吊顶明敷设,安装高度见施工图。

(2)热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管(螺纹连接),其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管,穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图中间单元系统轴测图中间单元1、室内给水系统安装:(1)镀锌钢管安装。

(2)管道支架制作安装。

(3)管道消毒冲洗。

(4)阀门安装。

(5)水表组成与安装。

(6)洗衣机水龙头安装。

四、工程量计算1、室内给水系统安装(1)镀锌钢管(螺纹连接)DN40:[1.6(阀门井至外墙皮)+0.4(外墙皮至立管)+1+1+3(高低差)]×6=42(m)DN32:3×6=18(m)DN25:3×6=18(m)DN20:3×6=18(m)DN15:[3(轴线1/7~1/8距离)+(3.15+1.65)(轴线A~B距离)+3.45(轴线1/8~9距离)+(2.8-1)+(2.8-0.3)(轴线1/A~B标高差)+(1-0.3)×2(水龙头安装点标高差)+(1.6+2)(图4.6标注)]×30=617(m)(2)管道支架制作安装DN40支架:每根立管上1个,6根立管共6个。

给排水工程施工图预算(128页)

给排水工程施工图预算(128页)
2、室内排水系统 为把建筑物内的卫生器具或排水设备
所排出的污(废)水排到室外而建造的 一整套设施,称为室内排水系统。
(1)室内排水系统的分类:室内排水系 统按排出污水的性质不同也可分为三类:
第一类:生活污水系统,主要排除生活污 水及粪便污水。 第二类:工业废水系 统,主要排除生产污水和生产废水。
第三类:雨水排除系统。 需要注意:①上述三种排水系统可分别
(2)室外给排水管道安装程序 测量放线→管沟开挖→沟底找坡→沟基处理 →下管→管道安装→试压→回填。
(3)室外给排水管道的布置和敷设要求 1)给水管道一般平行于建筑物敷设,距
建筑物3—5m,进入建筑物前应设阀门井 (或水表井)。
2)排水管道一般沿建筑物和道路平行敷 设,应尽量避免与其他管线交叉。
3) 当给水管与排水管交叉时,给水管应 敷设在排水管之上。如果因条件限制,给水
重点难点:本章学习重点是室内外给排水管道工 程的工程量计算及定额套用;卫生器具、小型容 器的工程量计算及定额套用。学习难点是水灭火 系统预算的编制。
第一讲 给排水工程内容及定额内容
这一讲,主要讲述给排水工程内容及给排 水工程预算定额内容。给排水工程内容包括: 室内、外给排水系统组成;室内给排水工程分 类;室内外给排水管道安装要求。给排水工程 预算定额内容包括:定额适用范围;给排水工 程预算定额与其相关定额的关系;给排水工程 预算定中有关费用系数等。通过本讲的学习, 使其掌握室内给排水系统组成内容,知道该部 分预算编制范围;熟悉该部分定额的有关内容, 能准确和熟练的使用定额。
力下,输送足够的水量,供给生活和消防 用水,同时将房屋内用水设备或排水设备 排出的污(废)水,通过室内排水系统排 放到室外排水管网中去。我们分别来看室 内给水、排水工程系统:

给排水施工图预算的编制

给排水施工图预算的编制

(3)套定额的有关说明及规定
定额中包括的工作内容
定额 P5
管道安装定额中,除项目表头所包括的 工作内容之外,还包括下列工作内容:
1)管道及接头零件安装。
2)水压试验或灌水试验。
3)室内DN32及以内给水、采暖管道均已 包括管卡及托钩制作安装;定额 P35
4)钢管包括弯管制作与安装(伸缩器 除外)。
入口处设阀门者以阀门为界。 排水管道: 室内外界线以出户第一个排水检查井为
界。
(2)管道安装
管道安装分室内、室外,其工程量按不 同管材、不同连接形式、密封面材料不 同分列项目。--定额目录
工程量计算均以施工图所示管道中心长 度,以“10m”为计量单位,不扣除阀门、 管件(包括减压器、疏水器、水表、伸 缩器等组成安装)所占的长度。
系。
排水管道的规格、标高。 排水设施的数量和相互间的关系。
三、给排水工程施工图表达的方式
1、用线段表示管道。
管道的规格用线旁加文字标注表示。
如:DN50则表示该段管道直径为50mm。
给排水工程图纸中只标注管径而不标注 管长。
2、给排水系统的区分常用文字标注区分。
如给1、给2、排1、排2等均为给排水系 统区分的编号。
连接卫生洁具的给水、排水管道,图纸 设计有明确要求的,按设计要求计算;
没有明确要求的,给水管道计算至 卫生洁具进水阀门处(角阀、自动 冲洗阀等),排水管道计算至出楼 地面、墙面10cm处。
对于水平管在计算时是以平面图中 的尺寸计算或用比例尺丈量;
对于立管的长度,可通过系统图或 建筑剖面图上的标高计算。例:
(2)暗装:
管道敷设在地下室天花扳下或吊顶中, 或在管廊、管沟中隐蔽敷设。

某六层宿舍给排水工程的工程施工图预算编制

某六层宿舍给排水工程的工程施工图预算编制

某六层宿舍给排水工程的工程施工图预算编制一、某六层宿舍给排水工程的工程概况、施工图与施工说明1、工程概况:某六层宿舍楼共168间。

由户外阀门井埋地引入自来水供水管道,通过立管经各户横支管上的水表向其卫生间设备供水。

卫生间的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下:给水工程:自户外阀门井至各户用水器具。

排水工程:自各户排水器具至室外化粪池。

2、施工图:图中由两间宿舍为一个单位(1)宿舍给水、排水工程平面图(图1)。

(2)一层给排水平面图(图2)。

(3)二至六层给排水平面图(图3)。

(4)屋顶给排水系统图(图4)。

(5)给水系统图(图5)(6)消防系统图(图6)(7)排水系统图(图7)3、施工说明:(1)给水管道采用PP-R给水管,进户埋地引入,室内立管明敷设于房间阴角处,各户横支管沿墙、沿吊顶明敷设,安装高度见施工图。

(2)消防管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管(螺纹连接),其立管与横管的敷设方式与给水管道相同。

(3)给水管道在交付使用前必须冲洗和消毒。

(4)排水管道采用承插铸铁排水管(水泥接口),明敷设时,铸铁管除锈刷红丹防锈漆一道,银粉漆两道。

埋地敷设时,铸铁管除锈后刷热沥青两道防腐。

(5)排水立管明敷卫生间墙阴角。

横管(除底层外)设于下层顶棚下,横管与立管三通连接点距楼板下表面距离不超过500mm.。

底层横支管埋在地坪下。

(6)其他未详事宜,均执行国家颁发的施工及验收规范的有关规定。

二、编制的依据1、各个分配好单元给水、排水、消防工程施工图。

2、全国统一安装工程预算工程量计算规则。

3、《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”;第十一册“刷油、防腐蚀、绝热工程”。

4、某省建筑安装工程费用定额。

5、某市建筑安装工程造价信息。

三、分项工程项目的划分和排列本例室内给水、消防、排水工程可分为三个系统。

管道、卫生器具、阀门、水表……的安装均执行全国统一安装工程预算定额第八册《给排水、采暖、燃气工程》,除锈、刷油、保温执行第十一册《刷油、防腐蚀、绝热工程》。

给排水安装工程施工图的预算

给排水安装工程施工图的预算

S=π×D×1.5D×K×N
(式4)
式中D—直径; K—1.05; N—法兰个数。
注意事项:
⒈为便于套用定额,在计算工程量时应写 清项目名称;⒉与土建不同ຫໍສະໝຸດ 是要计算主材费,计算基 数为人工费;
⒊由于第8册和第11册中脚手架拆搭费的费 率不同,应分别计算,而施工组织措施费 费率相同,可合计。
淋浴器、大小便器及排水栓安装均已“10组” 为单位计算。从定额 P116 开始看(镀锌管) 定额 P150复合管。 蹲式大便器安装,已包括了固定大便器的垫砖, 但不包括大便器蹲台砌筑。
注意:成组安装的卫生器具,项目均已 按标准图集计算了与给水、排水管道连 接的人工和材料,不得另计。
2)大、小便槽自动冲洗水箱安装以“10 套”为单位计算。其水箱托架安装已包 括在定额内,不得另行计算。
3)小便槽冲洗管制作、安装。按其公称 直径不同,分别以“10m”为单位计算。 定额内未包括冲洗管上阀门的安装,应 套阀门安装定额,另行计算。
4)地漏、地面扫除口安装。按其公称直 径的不同,分别以“10个”为单位计算。
5)水龙头安装。按其公称直径的不同, 分别以“10个”为单位计算。定额 P137
⑵给排水系统的区分常用文字标注区分。如给1、给2、 排1、排2等均为给、排水系统区分的编号。 “JL” 表示给水立管。
⑶管道材质、联接方式、接口材料、防腐要求与具体 做法以及设备的规格型号、安装要求等。则要通过设 计施工规则和材料表加以说明。有些内容还必须根据 施工规范和大样图、施工详图加以确定。
3)室内DN32nm及以内给水、采暖管道均已包括管 卡及托钩制作安装;
4)铸铁排水管、雨水管及塑料排水管均包括管卡 及托吊支架、臭气帽、雨水漏斗制作安装。

给排水工程施工图预算

给排水工程施工图预算
到各個用水樓層的橫支管。橫支管是同層內配 水的管道,將立管送來的水送至各配水點的配水龍 頭或衛生器具的配水閥門。
(4) 給水附件是指給水管道系統上裝設的閥門、止
回閥、消火栓及各式配水龍頭等。它主要用於控制
(5) 當用戶對水壓的穩定性和供水的可靠性要求較
高時,室內給水系統中通常還需要設置水池、水泵、
②公稱壓力是為設計、製造和使用方便而規定 的一種標準壓力,用PN
③工作壓力是為保證管路工作時的安全,在正 常情況下所輸送的工作介質壓力。工作壓力用P表示。
(2)管材的分類 ①鋼管:鋼管可以分為有縫鋼管和無縫鋼管兩大類
a.有縫鋼管又稱焊接鋼管,一般用於輸水、煤氣、 暖氣管道等。焊接鋼管分為鍍鋅鋼管和黑鐵管(普 通焊接鋼管)兩種。按壁厚不同又分為普通鋼管和 厚壁鋼管。鋼管的長度不等,一般為4~6m。
室內管道的敷設分為明裝和暗裝兩種方式。 明裝即給水管道沿建築物的牆、梁、柱等的表 面裸露裝設。管道與建築物表面的距離以能夠進行 施工、維修即可,一般最小間距為20~50mm。 暗裝即將給水管道敷設在室內的天花板下或吊 頂內,或是在管道井、管槽、管溝內隱蔽敷設。
圖2.5 管道穿越淺基礎
圖2.6 管道穿越深基礎
圖2.1 給水系統組成示意圖
圖2.2 無旁通管的水錶節點 圖2.3設有旁通管的水錶節點
2.1.2.2 室內排水系統的組成
如圖4所示,室內排水系統由以下幾部分組成:
(1)污水收集設備 常見的污水收集設備主要為衛生器具。按其用
途可分為便溺類用衛生器具、盥洗及淋浴用的衛生
(2) 它主要由排水幹管、排水橫管、排水支管組成。
2.1.4 常用的材料
2.1.4.1 常用的管材
1. 金屬管材及管件,可以分為黑色金屬和有色金屬

水工程施工图预算

水工程施工图预算

2.1.4.2 阀门
每种阀门都有一个特定的型号,以说明阀门类
别、驱动方式、连接形式、结构形式、密封面或衬 里材料、公称压力及阀体材料。 1. 阀门型号 阀门产品型号由七个单元组成,按图2.7的顺序编 制。
(1)第一单元用汉语拼音字母表示阀件类别,
如:闸阀代号为Z;截止阀代号为J;减压阀代号为Y; 安全阀代号为A;节流阀代号为L;球阀代号为Q; 蝶阀代号为D;隔膜阀代号为G;旋塞阀代号为X; 止回阀代号为H;疏水阀代号为S等。
(1)金属管材的统一技术标准
①公称直径是为便于管道和管件的设计、制造 和安装施工而规定的一种标准直径。一般情况下, 公称直径的数值既不是管道的内径,也不是管道的 外径,而是与管道内径相近似的整数。无论多大的
管道,都能与公称直径相同的阀门等附件相连接。
焊接钢管、镀锌钢管和无缝钢管的公称直径、内径、 壁厚及理论质量详见表2.1、表2.2(详见P29)。
2.1.4.3 法兰
在给排水、采暖、煤气及工业管道安装工程中,
一些管道采用法兰连接。 法兰按照材质可分为铸铁法兰、钢制法兰、塑 料法兰等。 按照表面形式分为光滑面法兰、凹凸面法兰。 按照法兰与管道的连接形式分为焊接法兰、螺 纹法兰等。
(1)平焊钢法兰一般用于给排水、采暖、煤气
工程中经常需要拆卸或检修处的连接件。 (2)在给排水和采暖工程中,有些管道的端头 需要封堵时,一般采用法兰盖进行封堵。 (3)连接螺栓一般用于两片法兰之间的连接, 它包括螺栓、螺母、垫圈等。
水系统工程施工图预算
常用的材料
常用的管材
1. 金属管材 金属管材及管件,可以分为黑色金属和有色金属 两种,给排水工程中常用黑色金属管材。 管道规格的表示方法:对于无缝钢管和直缝卷制 电焊钢管一般用外径×管壁厚度表示,例如,外径为 108mm,壁厚为4mm的无缝钢管表示为φ108×4;对 于焊接钢管、铸铁管一般用公称直径表示,例如,公 称直径为50mm的焊接钢管用DN50表示,公称直径为 100mm的铸铁管用DN100mm表示。

给排水工程施工图预算(图文并茂)

给排水工程施工图预算(图文并茂)
包括措施费、规费等,是根据实际情况和相关规 定计算得出的。
04
给排水工程施工图预算的审核
审核依据
01
施工合同和招标文 件
核对施工合同和招标文件中的条 款,确保施工图预算符合合同要 求。
02
图纸和工程量清单
03
造价估算和指标
对比施工图纸和工程量清单,核 实预算中的项目和数量是否符合 设计要求。
参考同地区、同类型工程的造价 估算和指标,分析施工图预算的 合理性。
02
给排水工程施工图预算基本概念
施工图预算的定义
01
施工图预算:指根据施工图纸和 相关资料,按照规定的计算规则 和计价方法,对给排水工程的预 期成本进行估算的过程。
02
施工图预算是给排水工程实施过 程中的重要依据,用于控制工程 成本、确定合同价款、进行工程 结算等。
施工图预算的编制方法
综合单价法
单价审核
核对预算中各项目的单价是否 合理,是否符合市场行情和合 同约定。
取费标准审核
核查各项取费标准是否符合国 家和地方相关规定,是否存在 高估冒算。
材料和设备价格审核
对预算中涉及的材料和设备价 格进行市场调研,核实其合理
性和准确性。
05
给排水工程施工图预算图预算
套用定额
根据工程量和预算定额,计算 各个分项工程的直接费用和间 接费用。
调整与审核
对汇总后的预算进行调整和审 核,确保其准确性和合理性。
编制内容
直接费用
包括人工费、材料费、机械台班费等,是根据工 程量和预算定额计算得出的。
间接费用
包括管理费、利润、税金等,是根据规定的取费 标准计算得出的。
其他费用
根据给排水工程中各分项工程的综合 单价,结合工程量计算出总造价。综 合单价包括人工费、材料费、机械费 、管理费、利润等。

给排水工程施工图预算知识介绍

给排水工程施工图预算知识介绍

给排水工程施工图预算知识介绍1. 引言给排水工程施工图预算是在给排水工程施工图设计基础上进行的预算工作,是确保工程施工质量和施工进度的重要环节。

本文将介绍给排水工程施工图预算的基本概念、组成要素以及预算编制的流程和方法。

2. 给排水工程施工图预算的定义给排水工程施工图预算是根据施工图设计方案,对工程设备、材料、人工和其他费用进行全面、系统、准确的计算,制订出施工总费用的一项工作。

3. 给排水工程施工图预算的组成要素给排水工程施工图预算由以下几个要素组成:3.1 工程数量清单工程数量清单是给排水工程施工图预算的基础,是根据施工图设计方案,对各项工程项目的数量、单位、单价等进行详细列示的表格。

工程数量清单的编制应当遵循有关规范和标准。

3.2 设备清单设备清单是给排水工程施工图预算中涉及的设备项目的清单,需要列明设备的名称、规格、单位、数量和单价等信息。

3.3 材料清单材料清单是给排水工程施工图预算中所需材料的清单,需要列出材料的名称、规格、单位、数量和单价等信息。

3.4 人工费用清单人工费用清单是给排水工程施工图预算中所需人工费用的清单,需要列明各个施工工种的名称、单位、数量和单价等信息。

3.5 其他费用清单其他费用清单是给排水工程施工图预算中除设备、材料和人工费用之外的其他费用的清单,包括管理费、税费等。

4. 给排水工程施工图预算编制流程给排水工程施工图预算的编制流程一般包括以下几个步骤:4.1 施工图设计方案审查施工图设计方案审查是在给排水工程施工图预算编制之前的一项重要工作。

通过审查设计方案,确定其合理性和可行性。

4.2 工程量清单计算根据施工图设计方案和相关规范,对各项工程项目进行数量计算,并填入工程量清单。

4.3 单价计算根据设备、材料、人工费用以及其他费用的相关信息,计算各项工程项目的单价。

4.4 综合计算将工程量清单和单价进行综合计算,得出各项工程项目的费用。

根据综合计算结果,编制给排水工程施工图预算,包括设备费用、材料费用、人工费用和其他费用等。

给排水工程施工图预算(图文并茂)课件

给排水工程施工图预算(图文并茂)课件

预算审查与批准
审查内容
审查预算的编制依据、编制方法、工 程量计算、定额套用等是否符合规定 。
审查程序
批准与执行
经过审查批准后的预算是给排水工程 施工的依据,必须严格执行。
按照规定的程序进行预算审查,如初 审、复审、终审等。
04 预算与实际成本差异分析
差异产生原因
设计变更
施工过程中,由于现场实际情 况与设计不符或甲方需求变化 ,导致设计变更,从而影响预
给排水工程施工图预算(图文并茂) 课件
• 给排水工程基础知识 • 施工图预算基本概念 • 给排水工程施工图预算编制 • 预算与实际成本差异分析 • 案例分析与实践 • 图文并茂展示与讲解
01 给排水工程基础知识
给排水工程概述
01
02
03
给排水工程定义
给排水工程是负责给水系 统和排水系统设计、建设 和维护的工程领域。
对比分析法
将预算与实际成本进行 对比,找出差异部分。
因素分析法
对影响成本的各项因素 进行分析,找出差异产
生的原因。
比率法
通过实际成本和预算的 比率,分析成本的控制
情况。
动态分析法
根据市场变化和施工进 度,动态地分析预算与
实际成本的差异。
差异应对措施
加强设计变更管理
严格控制设计变更,尽量减少由此产生的成 本增加。
施工图纸是编制施工图预算的基础资料,包括建筑、结构、给排水、 电气照明等专业图纸,以及相关的标准图集。
现行的预算定额
预算定额是编制施工图预算的重要依据,包括人工、材料、机械台班 等消耗量的标准,以及人工、材料、机械台班等价格的标准。
费用定额
费用定额是编制施工图预算的另一重要依据,包括直接费、间接费、 利润和税金等费用的标准。

给排水施工图预算

给排水施工图预算
③ 室内外给水、雨水铸铁管包括接头零件所需的 人工,但接头零件的价格应另行计算。
④ 室内排水塑料管综合考虑了消音器安装所需的 人工,但消音器本身的价值应按设计要求另行计算。
⑤ 室内DN32以上给水管道的管卡及支架 应另行计算。
⑥ 过楼板钢套管的制作、安装,按室外钢管焊接 子目计算。
室内管道安装,如采用机械打洞,基价乘以1.10系数
精选ppt
13
6.3《给排水、采暖、燃气工程》定额工程量计算规则及有关说明
五、工程量计算规则(给水工程) 定额项目的划分
按管道的材质(镀锌钢管、 焊管、铸铁管、 复合管)、连接方式(螺纹连接、焊接、青铅接 口、膨胀水泥接口、石棉水泥接口、卡箍、卡套 连接、热熔连接、粘接)划分计价项目,按管道 的规格划分子目。
以与市政管道碰头点为界。
精选ppt
9
6.3《给排水、采暖、燃气工程》定额工程量计算规则及有关说明
2.排水管道:
(1)室内外以出户第一个排水检查井为界; (2)室外管道与市政管道界线以与市政管道碰头井为界。
3.采暖热源管道:
(1)室内外以入口阀门或建筑物外墙皮1.5m为界; (2)与工业管道界线以锅炉房或泵站外墙皮1.5m为界; (3)工厂车间内采暖管道以采暖系统与工业管道碰头点
1.各种管道安装均按施工图所示中心线长度,以 “m”为计量单位,不扣除各种管件、阀门(包括 减压器、疏水器、水表、伸缩器等组成安装)所占 的长度。
精选ppt
14
6.3《给排水、采暖、燃气工程》定额工程量计算规则及有关说明
计算方法
பைடு நூலகம்
按系统、按一定的顺序计算。即一个系统算完再算另
一个系统;每个系统都按一定顺序(入户管——水平干

5. 给排水采暖系统施工图预算

5. 给排水采暖系统施工图预算

室 内 外 镀 锌 和 焊 接 钢 管 安 装 ( 丝 接
场内水平运输
场内垂直运输 管材清理检查 管材调直 切管 套丝 管件 安装
手推车
人工 人工 手锤DN15~50,丝杠调直器DN65~150 手锯DN15~20,管子切断机DN65~125,普通车床 DN150 手工绞板DN15~20 ,套丝机,普通车床DN100~150 成品 手动工具





各种管道均以施工图所示中心长度,以10米为计量单位,, 不扣除阀门、管件(包括减压器、疏水器、水表、伸缩器等 组成安装)所占的长度 镀锌铁皮套管制作以“个”为计量单位,其安装已包括在管 道安装定额内,不得另行计算 管道支架制作安装,室内管道32mm以下的安装工程已包括 在内,不得另行计算。公称直径32mm以上的,可另行计算。 各种伸缩器制作安装,均以“个”为计量单位,方形伸缩器 的两臂按臂长的两倍合并在管道长度内计算 管道消毒、冲洗、压力试验均以管道长度米为计量单位,不 扣除阀门管件所占的长度。


排水管道:室内外以出户第一个排水检查井为界,室 外管道与市政管道界线以与市政管道碰头井为界 采暖热源管道:室内外以入口阀门或建筑物外墙皮 1.5米为界,与工业管道界线以锅炉房或泵站外墙皮 1.5米为界,工厂车间内采暖管道以采暖系统与工业 管道碰头点为界
9
管道安装的施工工序和方法:
施工工序 施工方法
水压试验
打堵洞眼
手动试压泵
人工
10
管道安装的施工工序和方法:
施工工序 施工方法
场内水平运输
人力DN32~150、手推车,汽车吊、载重汽车DN200~300
人工DN32~150 ,卷扬机DN200~300 人工
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1)给排水工程量计算时,要区别管道的材质 品种、管径规格、管道的连接方式以及安装部位, 分别列项计算。
(2)连接管道的管件、阀门(包括减压阀、疏
水器、水表、伸缩器、除污器等)所占长度均不得 扣除。 (3)室外排水检查井所占长度,应根据市政工 程预算规定从室外排水管道的长度中扣除。
(4)在计算室内给排水工程量时,应先统计各
(4)明确水表、消火栓等的型号、安装方式
2.2.3.2 给排水施工系统图的识读
给排水管道系统图主要表示管道系统的空间走
向。 在给水系统图上,一般不画出卫生器具,只用 图例符号画出水龙头、淋浴器喷头、冲洗水箱等。 在排水系统图上,也不画出主要卫生器具,只 画出卫生器具下的存水弯或排水支管。 识读给排水系统图时要重点掌握以下内容:
顶层平面图)、给水系统图和排水系统图、大样图 或详图及标准图组成。 (1)施工及设计说明主要包括工程概况、所用 材料品种及要求、工程做法、卫生器具种类和型号
等内容。
(2)施工平面图表明了各种用水设备平面位置、
管道的平面布置和立管位置与编号,在底层平面图 中还应包括给水引入管和排水排出管的位置、水表 节点等内容。 (3)系统图主要表明管道的空间走向,各种水
⒈室内外给水工程的划分
室内给水与室外给水的区分: ①按施工图标注划分;
②施工图未注明时,以室外进户管入口处阀门为界。
③无阀门时,以距外墙皮1.5m以内的管道划入室内; ⒉室内外排水工程的划分 ①室内、外排水工程的界限:以出户的第一个检查井 为界; ②施工图上未标示出检查井,以距建筑物外墙皮3m以 内的管道划入室内。
③为了清楚地算出和复核各部分管道长度,计
算给水管道延长米时,给水立管要编号。
(6)排水管道工程量计算
计算室内排水管道安装工程量时,首先弄清卫 生器具成组安装中包括了哪部分排水管道,然后按 排水立管的编号或排出管的编号顺序,先计算各排 出管、立管长度,再计算各立管或排出管上的横管、
横支管、立支管的长度。
(5)管道直径的表示:管道直径一般用公称直
径标注,一段管子的直径一般标注在该段管子的两 端,而中间不再标注,如图2.19所示。
图2.18 管道上下拐弯在平面图上的表示
图2.19 管径的表示
2.2.3 给排水施工图的识读
识读给排水施工图时,应首先查看设计及施工
说明,明确设计要求,然后将给水和排水分开阅读, 把平面图和系统图对照起来看,最后阅读详图和标 准图。
(3)管道标高的表示:管道的标高符号一般标
注在管道的起点或终点,标高的数字对于给水管道、 采暖管道是指管道中心处的位置相对于±0.000的高 度;对于排水管道通常是指管子内底的相对标高。 标高的单位是米。
(4)管道坡度的表示:管道的坡度符号可标注
在管子的上方或下方,其箭头所指的一端是管子较 低一端,一般表示为i=×××。如i=0.005表明管道 的坡度为千分之五。
安装工程定额与预算
工程管理教研室 赵曼莉
2.2 给排水工程施工图的识读 2.2.1 给排水施工图常用的图例
给排水施工图常用图例见表2.8(详见37页)。
2.2.2 给排水施工图简介
2.2.2.1 给排水施工图的组成及内容
室内给排水施工图通常由施工及设计说明、施
工平面图(总平面图或底层平面图、标准层平面图、
平管道的安装高度,阀门的安装位置,管径的变化
情况,管道与卫生器具的连接方式,以及地漏和清 扫口位置等内容。
(4)通过以上图纸和说明还无法表达清楚的管
道节点构造、卫生器具和设备的安装图等需要用大
样图或详图及标准图来表示。
注意:① 管道变径一般发生在三通处; ② 水平长度:参考建筑尺寸、设备定位尺寸 等确定; ③ 垂直长度:给水系统图(轴侧图)标高。
器具安装图、管道支架安装图等。有的详图选用标 准图和通用图时,还需查阅相应标准图和通用图。 识读详图时重点掌握其所包括的设备、各部分的起 止范围。
2.3 给排水施工图的工程量计算 2.3.1 室内给排水工程管道安装工程量计算
1.管道安装工程量计算规则 各种管道均以施工图所示中心线长度,以“米”
为计量单位,不得扣除各种阀门、管件所占长度。
排出管安装长度的计算 排出管的安装长度应计算至室外第一个检查井。
种卫生器具的制作与安装的组数、个数、台数。
(5)给水管道工程量计算
计算给水管道安装长度时,要将钢管、铸铁管 及钢管中的镀锌管、非镀锌管分开计算。为了便于 以后计算刷油工程量,要将各种管材的管道按埋地、 走地沟、明装分开计算。
①水平管道的长度要尽量按平面图上所注尺寸
计算。 ②计算各种规格管道长度时,要注意管道安装 的变径点。
(1)明确各部分给水管道的空间走向、标高、
管道直径及其变化情况,阀门的设置位置和规格、 数量。 (2)明确各部分排水管道的空间走向、管路分 支情况、管道直径及其变化情况,弄清横管的坡度、
管道各部分的标高、存水弯的形式、清通设施的设
置情况。
2.2.3.3 给排水施工详图的识读
给排水工程施工详图主要有水表节点图、卫生
2.2.3.1 给排水施工平面图识读
给排水施工平面图是给排水施工图纸中最基本和 最重要的图,它主要表明给排水管道和卫生器具等的 平面布置。识读此图时应注意弄清以下内容: (1)明确卫生器具和用水设备的类型、数量、安 装位置、接管方式。 (2)明确给水引入管和污水排出管的平面走向、 位置。 (3)明确给排水干管、立管、横管、支管的平面 位置与走向。
2.2.2.2 给排水施工图的表示
(1)管道在平面图上的表示:各种水、卫、暖
管道的平示在该层建筑平面图上,对于底 层还要把地沟内的管道表示出来。按具体情况用如 图2.18所示的方法表示。
(2)管道在系统图上的表示:室内管道系统图
主要是反映管道在室内空间的走向和标高位置。
相关文档
最新文档
