zdm软件在供水线路设计中的应用 ()
ZDM演示之一：如何用ZDM软件生成堤、渠纵断面图
ZDM演示之一：如何用ZDM软件生成堤、渠纵断面图/content/2273_78156_1.html
该帖被浏览了1923次 | 回复了43次
看到网上有网友在问一些用ZDM软件生成堤、渠纵断面图的问题，在此对此做一个演示。
同是希望更多朋友来参与，让大家能更好的掌握ZDM这一强大工具。
第一步：可以先用Excel工具计算生成堤、渠纵断面数据表格，如图所示：
第二步：将Excel文件保存为“文本文件（制表符分隔）（*.txt）”格式，图所示：
第三步：用记事本打开刚才保存的文本文件“Excel.txt”，打开后的画面如图：
第四步：如果此时就直接用ZDM命令准备用Excel.txt数据文件去生成堤、渠纵断面图是要出错误的，因为Excel.txt文件中数据间多了一些空格（ZDM要求数据间只有一个空格）。
怎么将这些多余的空格去掉呢？将现两个数据间全部空格选亮，单击鼠标右键，选择“复制”命令，如图：
第五步：选择记事本“编辑”下拉菜单中的“替换...”命令，调出“替换”对话框，在“查找内容”输入框中按Ctrl+v（复制），将当前光标点入“替换为”输入框中，敲一个空格，单击“全部替换为”并关闭“替换”对话框，如图所示：
看，数据间只有一个空格了：
第六步：我们将Excel.txt文件另存为Excel1.txt。
运行zdm软件，选择“土建”下拉菜单下的“绘堤、渠纵断面”命令，如图：
第七步：在选择数据文件对话框中选择刚才保存的Excel1.txt文件，单击“打开”，如图：
第八步：在cad命令输入框中输入：X向比例（如1000）、Y向比例（如100）,在cad 屏幕中点选断面图位置，OK！。
ZDM软件在灌区渠道改建设计中的应用
ZDM软件在灌区渠道改建设计中的应用
曾楚武
【期刊名称】《人民珠江》
【年(卷),期】2012(000)003
【摘要】ZDM软件广泛应用于水利水电设计行业,尤其是对灌区渠道、河道整治、供水管道、堤防加固等长线路工程的设计,可明显提高工作效率.介绍该软件在灌区
渠道改造设计中的应用,重点为图纸绘制、图纸打印和工程量计算等工作.
【总页数】4页(P65-68)
【作者】曾楚武
【作者单位】广东省水利电力勘测设计研究院,广东广州510635
【正文语种】中文
【中图分类】TV222.1
【相关文献】
1.HEC-RAS软件在黄河下游引黄灌区渠道水面线推求中的应用 [J], 王凤群;辛然
2.ZDM软件在土方开挖工程量计算中的应用 [J], 汪李艳;杨珂;王春娟
3.灌区渠道设计中辅助软件的配合应用 [J], 唐龙
4.浅谈"ZDM"辅助设计软件在黄河下游防洪工程设计中的应用 [J], 司晓磊;刘玮;
张振宇
5.ZDM软件在某灌区渠道设计中的应用 [J], 赫庆彬;周志博;翟中文
因版权原因，仅展示原文概要，查看原文内容请购买。
BIM技术在建筑给水排水设计中的应用王德成
BIM技术在建筑给水排水设计中的应用王德成摘要：建筑信息模型（Building Information Modeling，BIM）技术是近年来兴起的一种新型技术，随着近年来城市化发展越来越快，人们对建筑工程的要求越来越严格，建筑工程设计行业如果想要获得全面的改进与发展，就必须要积极应用BIM技术。
建筑给水排水设计是建筑工程设计行业的重要组成部分，BIM技术应用于建筑给水排水设计中具有广阔的应用前景，本文首先概述了BIM技术应用于建筑给水排水设计的特点，而后简要分析BIM技术在建筑给水排水中的应用，最后就BIM技术在建筑给水排水设计的前景进行相关研究。
关键词：BIM技术；建筑；给水排水设计；应用建筑给水排水设计作为建筑工程设计当中的一个重点内容，其设计内容较为繁多且复杂，如污水系统、雨水系统、给水系统、消火栓系统等，设计内容的多样性决定了建筑给水排水设计的难度。
BIM技术具有直观化、系统化、具象化等特点，应用于建筑给水排水设计中能够解决传统给水排水设计领域的相关问题。
应用BIM技术能够将建筑工程的基本构造、施工工序等相关数据形成建筑模型，能够有效简化给排水设计程序，提升给排水设计的有效性。
一、BIM技术应用于建筑给水排水设计的特点（一）参数化设计在现代化信息技术不断发展的前提下，建筑工程领域也受到了现代信息技术的渗透，现代信息技术与建筑工程领域结合的重要体现就是微技术，应用微技术中的明细表、二维、三维视图能够建立建筑模型[1]，将微技术的直观性发挥的淋漓尽致。
设计人员在给水排水设计过程中能够根据建筑模型的具体情况修改参数，修改后的参数通过微技术能够及时更新，从而给建筑给排水设计确定更直观的目标，便于设计人员及时掌握建筑工程的世事变化，从而更好的解决建筑设计中可能出现的问题，提升建筑设计的整体质量。
将微技术应用于建筑给水排水设计中能够起到辅助设计的作用，通过直接读取与给水排水工程相关器具的信息，满足工程设计的实际需求。
Zdm软件在供水线路设计中的应用
Zdm软件在供水线路设计中的应用ZDM软件在供水线路设计中的应用，主要解决输水线路设计的平面、纵、横断面的设计，空间管路弯头角度的计算，开挖工程量的计算，出图等问题。
1 平面设计供水线路的平面设计是在测量提供的数字化带状地形图上进行，数字化带状地形图必须使用zdm软件进行处理，详见地形图处理篇章。
在前期工作时，如没有数值化带状地形图，可用扫描的光栅地形图插入CAD图中进行拼接，zdm 软件trimg命令具有光栅图裁剪、缩放、水平旋转摆正拼接功能。
再在CAD中布置线路走向，用hddmz命令在线路上设高程点，再用dxpm命令剖切，采用光栅矢量混合编辑方式进行前期的设计。
平面设计按下面步骤：1.1 标注线路特征点（弯折点）桩号命令：bzzh功能：对管线桩号进行设置，选择多顶点多段线，自动在每个顶点处设置桩号，1.2 设置管中心线高程命令：p_bg功能：可以设置管中心线高程在这里我们只需设置一个水平的高程就可以了，待切出纵剖面后，再在纵剖面中调整管线的竖线变化。
2 纵断面2.1 地形切纵剖面在用zdm软件处理过的地形图上，用getz命令b选项在线路上每隔多少米获得高程点后，再使用地形剖面dxpm命令切纵剖面。
切出地形线和管线（图中水平线），为了防止对桩号线漏切，可以使用lxzh命令让桩号线稍微向中心线另一侧延伸一点。
2.2 修改纵断面管线管线是采用地下埋管时可将地形线向下拷贝埋深的距离（圆管线路按管中心线），由于地形线折点太多，这样会导致竖向弯头太多。
可以使用zdm软件多段线编辑ppedit命令进行消点。
命令：ppedit(a)删除重点、多余点/(b)删除重点/(d)减少点/点选pline线<退出>:d(a)批量减少多段线范围点/(b)给定点间距删除小于该间距的点/选择多段线需减少的点<退出>a选d选项，再选a选项批量减少多段线范围点。
选择管线，再从左到右选择两个点，程序会自动消除2点之间多段线的顶点，将线路拉直。
ZDM软件在渠道改造工程设计的应用(张)
ZDM软件在灌区渠道设计中的应用曾楚武(广东省水利电力勘测设计研究院，广东广州510635）[摘要] ZDM软件广泛应用于水利水电设计行业，尤其是对灌区渠道、河道整治、供水管道、堤防加固等长线路工程,可明显提高设计工作效率。
下文主要介绍该软件在灌区渠道改造设计中的应用,重点为图纸绘制、图纸打印和工程量计算等任务重、耗时间多的设计工作,对河道整治、供水管道和堤防加固等工程的设计有一定的参考价值。
[关键词］ZDM软件灌区渠道改造设计［中图分类号］[文献标识码1。
ZDM CAD辅助设计软件简介ZDM软件是一个由广东省水电设计院张冬明高级工程师在AutoCAD平台上开发出来的CAD辅助设计软件，内容涉及规划、水工、施工、水保、征地、机电各个专业。
软件采用分布工具集方式，各种功能均以工具方式出现，独立运行，通用性和灵活性好，可以解决图纸设计中常见的绘图和统计等难题。
该软件尤其对带状、长线路工程，纵、横断面设计，开挖工程量的计算可以达到事半功倍的效果.当初,为了满足海南省大广坝水利水电工程二期（灌区）昌江干渠设计要求而开发了出渠道设计模块，后来延伸并开发了管线设计、河道治理等工具模块,在我院已广泛运用于渠道、供水管线、堤防、河道治理、的设计工程中。
灌区渠道是长线路工程，动辄几十公里，有的甚至达到几百公里.根据工作内容分解，渠道改造设计工作量主要体现在渠道平面布置图、纵断面、横断面图、渠道占地边线的设计和出图打印，以及渠道工程量计算。
采用传统的方法完成上述工作量需要花费大量的时间，而采用ZDM软件则可以节约大量时间，提高工作效率。
2.ZDM软件在渠道改造设计中的应用2。
1设计工作分解采用ZDM软件进行渠道设计时，可将渠道平面布置图、纵剖面图、横剖面图、渠道占地边线的绘制和图纸打印,以及渠道工程量计算等工作分解为：1）渠道设计中心线设计;2）根据渠道特性绘制纵断面；3）根据渠道特性、分段断面型式绘制断面；4）根据地形图和渠道横剖面图绘制占地边线；5）制作具有掩盖功能的图框，批量打印平面布置图和纵剖面图;6）计算断面挖、填面积再乘桩号间的距离计算工程量。
ZDM软件在引水工程中的应用
１) 给输水线路特征点(转折点)标注桩号 使用 ｂｚｚｈ 命令对输水线路中心线进行桩号设置ꎬ 会在多段线的每个顶点处生成桩号ꎬ 然后用 ｌｘｚｈ 命令 对桩号线做适当延伸ꎬ 保证所有桩号线都与多段线有 交点ꎬ 防止后面切剖面时产生桩号漏切ꎮ ２) 设置输水管线中心线高程 使用 ｐ＿ ｂｇ 命令给线路中心线设置 １ 个高程( 只需
任意设置 １ 个水平高程即可ꎬ 如 ２０ ｍꎬ 待切出纵剖面 以后ꎬ 再在纵剖面中根据实际调整管线的高程)ꎬ 见 图 １ 所示ꎮ
图 １ 输水线路平面布置示意
１������ ３ 纵断面设计 １) 根据地形剖切输水线路纵断面 在布置好管线的地形图上ꎬ 使用 ｇｅｔｚ 命令中 ｂ 选
项在输水线路上每隔 ２０ ｍ( 间距可根据实际进行修改) 获得高程点后ꎬ 再使用 ｄｘｐｍ 命令切出线路的纵断面ꎮ
在修改管中心线高程时ꎬ 可将剖切的地面线向下 偏移(１������ ５ ＋ Ｄ / ２) ｍꎬ 设计压力线向下偏移(２������ ０ ＋ Ｄ / ２) ｍ( Ｄ 为管道直径ꎬ 本工程为 ２������ ２ ｍ) ꎬ 然后重新绘 制 １ 条管线中心线ꎬ 要保证绘制的中心线同时位于 ２ 条偏移线之下ꎬ 尽量使线路平顺ꎬ 减少弯折点ꎮ 调整 后的管线中心线如图 ２ 所示ꎮ 从图 ２ 中可知ꎬ 管线前 半段基本受地面高程控制ꎬ 后半段受压力线控制ꎮ
２) 根据设计要求修改调整管线中心线高程 根据给水排水工程管道设计规范[２] ꎬ 输水管线的 埋深需满足一定的管顶覆土厚度要求ꎬ 且管顶高程须 至少在管线最低压力线以下 ２������ ０ ｍꎬ 根据水力计算结 果ꎬ 本段管线最低压力线为从 ２１������ １０ ｍ 降至 １９������ １６ ｍꎮ 本工程要求管顶覆土厚度不少于 １������ ５ ｍꎮ
BIM技术在自来水厂管线安装的应用
BIM技术在自来水厂管线安装的应用摘要：随着社会的不断发展以及科技不断的进步，新工艺技术层出不穷，二维图纸表达的局限性越发的明显，BIM技术对设计及施工的辅助作用愈发的重要。
BIM是以从设计、施工到运营协调、项目信息为基础而构建的集成流程，它具有可视化、协调性、模拟性、优化性和可出图性5大特点，以水厂项目为例，通过采用BIM技术，整合了给排水、电气等各专业的管线模型，合理的对管线进行优化和碰撞检查，导出管线的清单与平面图，在提高了施工效率的同时，也有效提高了项目的管理水平、节约了项目施工的成本。
关键词：BIM技术；管线优化；碰撞检查引言随着时代的不断发展，水厂建筑施工新工艺也越来越多，施工难度越来越大，工期短，地质环境复杂等多种因素，影响着施工的进度以及质量。
BIM技术能提供不断更新信息的渠道，使设计方、施工方及业主可以清楚的对项目的施工进程进行了解。
这些信息的交互可以加速各方进度的决策，在提高质量和降低施工成本以及缩短施工工期的方面起到显著的作用。
一、BIM技术在自来水厂管线安装的应用1.1、BIM的作用BIM技术是一种应用于工程设计建造管理的数据化工具，通过参数模型整合各种项目的相关信息，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为设计团队以及包括建筑运营单位在内的各方建设主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。
1.2、BIM的管线模型的建立以及前期准备在水厂管线安装前期依照图纸内容绘制建筑结构模型，在前期对建筑的预留孔洞的位置进行确认，结合多份图纸对比，保证在管道施工前，预留孔洞的位置准确无误，以免后期造成不必要的返工，浪费人力物力。
然后在建好的建筑结构模型的基础上绘制管线模型，确定所有管线的位置以及尺寸、设备参数等信息。
1.3、碰撞检查及管线优化“碰撞检查”通过BlM模型检测工具发现项目中图元之间的冲突。
BIM技术在水厂工程管线施工中的应用
BIM技术在水厂工程管线施工中的应用摘要：最近几年，越来越多的新技术出现在建筑工程领域。
随着BIM技术的盛行，被广泛应用在水厂工程管线施工之际，包含前期建筑设计、施工过程及后期运营管理等方方面面。
BIM技术的使用，为水厂工程管线施工及管理带来了重大便利，既保障工程施工质量，又降低工程成本。
本文就以BIM技术为切入点，进一步分析该技术在水场工程管线施工时的具体应用，仅供参考。
关键词：BIM技术；水厂；工程；管线；施工；应用引言伴随社会经济腾飞与发展，人民生活水准不断提高，供水市政工程项目日渐复杂，对设计及施工制定了新标准。
在工程实践过程中，BIM技术发挥了巨大作用，该项技术属于高效的信息化技术，在构思管线设计以及管线实际施工时，均发挥了一定优势，可保障水厂工程管线施工效率及管理效果，为水厂正常运营及未来发展带来了一定推力。
一、BIM技术概述BIM技术属于新型数字信息使用工具，在建筑领域中很受欢迎，能全面增强建筑工程管理效率，进一步缩短工期，并且无需投入巨多施工成本，能够保障工程经济效益。
（一）传统管线设计及施工时的不足传统建筑工程管线在设计以及具体安装之际，更习惯使用二维平面图纸，但由于二维平面图纸缺少直观化特色，不利于有效传递信息。
在这一过程中，具体施工人员很有可能读不懂图纸，或因图纸中的某一项瑕疵而误读图纸，导致后期施工与图纸严重不符，直接损害施工效率，而且无法保障后期施工质量。
不得不承认，二维图纸关于水厂工程管线的展示极其有限，相关人员在分析及理解图纸设计意图之际，表现得困难重重。
二维图纸应用过程中在一定程度上割裂了信息完整性以及信息连续性，极容易在后期施工过程中致使管线碰撞。
（二）BIM技术优势在应用BIM技术进行水厂工程管线施工时，具有显著优势。
首先，该项技术具有三维建模功能，能够集成化设计相关施工方案，将建筑工程内每一专业人员信息加以统计与汇总，增强信息沟通效率。
与此同时，还可以使用可视化技术，令管线排布过程更直观化，减少后期事故率，增强设计合理化效果。
Zdm软件在水利工程施工中的运用
Zdm软件在水利工程施工中的运用在水利工程施工中主要是运用zdm软件的土方工程量计算功能。
与设计不同，施工单位要验算设计的工程量，要计算施工过程的工程量，zdm软件可以对任何设计提交的断面进行工程量的验算（目前有许多政府的投资评审中心，使用zdm软件进行工程量的验算）。
可以对施工过程的工程量进行计算，主要包括如下功能1 断面面积计算，生成工程量表命令：dmarea功能：可自动计算出断面各个区域表土层、强风化层、弱风化层、微风化层，填方、浆砌石、混凝土、等28类面积。
也可以计算草皮、砌石护坡、护坡8种类型护坡长度。
面积长度类型的描述在c;\zdm20XX\txt\dmarea.dat文件中，用户可以修改。
选项u更新面积类型描述文件，如果图中面积类型描述与dmarea.dat 不一致，可使用该选项将dmarea.dat文件更新是其一样。
使用说明及步骤：执行dmarea命令出现：当前设定x方向:比例为1:500 y方向:比例为1:500字高为:1.00（可以设置x y方向不同的比例）(h)帮助/(c)修改设定/选择桩号文字<给定桩号>要求选择桩号文字，可选择图面上的桩号文字。
c选项可修改当前设定，选该项可修改，图形比例、输出字高。
<给定桩号>括号内可用回车或空格键响应，直接输入桩号值。
桩号值可输入如：A1+230或A1230。
输入桩号值弹出如下对话框：在对话框中选择挖、填方类型，在编辑框内可修改挖、填方类型，将其定义为你所要的类型。
定义后生成的数据文件为dmarea.dat，存放在c:\zdm200X\txt目录下。
可将该文件拷贝到其他微机该目录下，以使得同一工程使用该软件的人挖、填方类型统一。
也可打开该文件直接进行编辑。
应该注意的是工程量统计是按面积类统计而不是按面积描述名称统计的。
若选择的类型为面积提示为：(e)退出/(u)退回/(r)选择移出物体/(s)选择类型/(b)选择封闭实体/(a)逐点窗围/给定封闭区域内一点：若选择r可将在点选封闭区域中妨碍计算的物体移出，选择要移出的物体后，该物体暂时在屏幕中消失，待计算完毕后自动恢复。
Zdm软件在水利工程施工中的运用
Zdm软件在⽔利⼯程施⼯中的运⽤Zdm软件在⽔利⼯程施⼯中的运⽤在⽔利⼯程施⼯中主要是运⽤zdm软件的⼟⽅⼯程量计算功能。
与设计不同，施⼯单位要验算设计的⼯程量，要计算施⼯过程的⼯程量，zdm软件可以对任何设计提交的断⾯进⾏⼯程量的验算（⽬前有许多政府的投资评审中⼼，使⽤zdm软件进⾏⼯程量的验算）。
可以对施⼯过程的⼯程量进⾏计算，主要包括如下功能1 断⾯⾯积计算，⽣成⼯程量表命令：dmarea功能：可⾃动计算出断⾯各个区域表⼟层、强风化层、弱风化层、微风化层，填⽅、浆砌⽯、混凝⼟、等28类⾯积。
也可以计算草⽪、砌⽯护坡、护坡8种类型护坡长度。
⾯积长度类型的描述在c;\zdm20XX\txt\dmarea.dat⽂件中，⽤户可以修改。
选项u更新⾯积类型描述⽂件，如果图中⾯积类型描述与dmarea.dat 不⼀致，可使⽤该选项将dmarea.dat⽂件更新是其⼀样。
使⽤说明及步骤：执⾏dmarea命令出现：当前设定x⽅向:⽐例为1:500 y⽅向:⽐例为1:500字⾼为:1.00（可以设置x y⽅向不同的⽐例）(h)帮助/(c)修改设定/选择桩号⽂字<给定桩号>要求选择桩号⽂字，可选择图⾯上的桩号⽂字。
c选项可修改当前设定，选该项可修改，图形⽐例、输出字⾼。
<给定桩号>括号内可⽤回车或空格键响应，直接输⼊桩号值。
桩号值可输⼊如：A1+230或A1230。
输⼊桩号值弹出如下对话框：在对话框中选择挖、填⽅类型，在编辑框内可修改挖、填⽅类型，将其定义为你所要的类型。
定义后⽣成的数据⽂件为dmarea.dat，存放在c:\zdm200X\txt⽬录下。
可将该⽂件拷贝到其他微机该⽬录下，以使得同⼀⼯程使⽤该软件的⼈挖、填⽅类型统⼀。
也可打开该⽂件直接进⾏编辑。
应该注意的是⼯程量统计是按⾯积类统计⽽不是按⾯积描述名称统计的。
若选择的类型为⾯积提⽰为：(e)退出/(u)退回/(r)选择移出物体/(s)选择类型/(b)选择封闭实体/(a)逐点窗围/给定封闭区域内⼀点：若选择r可将在点选封闭区域中妨碍计算的物体移出，选择要移出的物体后，该物体暂时在屏幕中消失，待计算完毕后⾃动恢复。
Zdm软件在供水线路设计中的应用
Zdm 软件在供水线路设计中的应用ZDM 软件在供水线路设计中的应用，主要解决输水线路设计的平面、纵、横断面的设计，空间管路弯头角度的计算，开挖工程量的计算，出图等问题。
1 平面设计供水线路的平面设计是在测量提供的数字化带状地形图上进行，数字化带状地形图必须使用 zdm 软件进行处理，详见地形图处理篇章。
在前期工作时，如没有数值化带状地形图，可用扫描的光栅地形图插入 CAD 图中进行拼接， zdm 软件 trimg 命令具有光栅图裁剪、缩放、水平旋转摆正拼接功能。
再在 CAD中布置线路走向，用hddmz命令在线路上设高程点，再用dxpm 命令剖切，采用光栅矢量混合编辑方式进行前期的设计。
平面设计按下面步骤：1.1 标注线路特征点（弯折点）桩号命令： bzzh 功能：对管线桩号进行设置，选择多顶点多段线，自动在每个顶点处设置桩号，1.2 设置管中心线高程命令： p_bg 功能：可以设置管中心线高程在这里我们只需设置一个水平的高程就可以了，待切出纵剖面后，再在纵剖面中调整管线的竖线变化。
2 纵断面2.1 地形切纵剖面在用zdm软件处理过的地形图上，用getz命令b选项在线路上每隔多少米获得高程点后，再使用地形剖面 dxpm 命令切纵剖面。
切出地形线和管线（图中水平线），为了防止对桩号线漏切，可以使用 lxzh 命令让桩号线稍微向中心线另一侧延伸一点。
2.2 修改纵断面管线管线是采用地下埋管时可将地形线向下拷贝埋深的距离（圆管线路按管中心线），由于地形线折点太多，这样会导致竖向弯头太多。
可以使用zdm软件多段线编辑ppedit命令进行消点。
命令：ppedit⑻删除重点、多余点/（b）删除重点/（d）减少点/点选pline线＜退出＞:d⑻批量减少多段线范围点/(b)给定点间距删除小于该间距的点/选择多段线需减少的点 ＜退出＞a选 d 选项，再选 a 选项批量减少多段线范围点。
选择管线，再从左到右选择两个点，程序 会自动消除 2 点之间多段线的顶点，将线路拉直。
Zdm软件在供水线路设计中的应用总结归纳
精心整理Zdm软件在供水线路设计中的应用ZDM软件在供水线路设计中的应用，主要解决输水线路设计的平面、纵、横断面的设计，空间管路弯头角度的计算，开挖工程量的计算，出图等问题。
1 平面设计供水线路的平面设计是在测量提供的数字化带状地形图上进行，数字化带状地形图必须使用zdm软件进行处理，详见地形图处理篇章。
在前期工作时，如没有数值化带状地形图，可用扫描的光栅地形图插入CAD图中进行拼接，zdm软件拼接功能。
再在CAD中布置线路走向，用采用光栅矢量混合编辑方式进行前期的设计。
平面设计按下面步骤：1.1 标注线路特征点（弯折点）桩号命令：bzzh1.2命令：再在纵剖面中调整管线的竖线变化。
2 纵断面2.1在用b选项在线路上每隔多少米获得高程点后，再使用地形剖面dxpm命令切纵剖面。
切出地形线和管线（图中水平线），为了防止对桩号线漏切，可以使用lxzh命令让桩号线稍微向中心线另一侧延伸一点。
2.2 修改纵断面管线管线是采用地下埋管时可将地形线向下拷贝埋深的距离（圆管线路按管中心线），由于地形线折点太多，这样会导致竖向弯头太多。
可以使用zdm软件多段线编辑ppedit命令进行消点。
命令：ppedit(a)删除重点、多余点/(b)删除重点/(d)减少点/点选pline线<退出>:d(a)批量减少多段线范围点/(b)给定点间距删除小于该间距的点/选择多段线需减少的点<退出>a选d选项，再选a选项批量减少多段线范围点。
选择管线，再从左到右选择两个点，程序会自动消除2点之间多段线的顶点，将线路拉直。
当然你也可以用手工绘制线路纵断。
由于新绘制的管线纵断面不具备管线的属性，应该使用zdm软件的修改属性cr 命令中格式刷的功能修改属性。
选择要修改属性的新绘制的管线纵断面，再选择程序会问是否将扩展数据赋给实，用y应答，式化刷选项，不仅仅具备有cad命令：cr格式刷(s)性质同选择物体/(t)文字修改/(b)线宽< 退出>:s扩展数据旧线宽为扩展数据开挖或填筑线)) (blx (1040 .!使用uppm命令：uppm选择纵断面管线，程序自动按修改后的线路更新平面中心线的数据，会增加平面中心线竖向弯折的节点。
BIM技术在市政给排水管线设计中的应用
BIM技术在市政给排水管线设计中的应用发表时间：2019-02-13T11:54:00.733Z 来源：《基层建设》2018年第36期作者：于志威[导读] 摘要：BIM 技术在当前的各个行业中的应用逐渐广泛，我国的市政给排水管线的设计也开始应用BIM技术。
辽宁省市政工程设计研究院有限责任公司 518008摘要：BIM 技术在当前的各个行业中的应用逐渐广泛，我国的市政给排水管线的设计也开始应用BIM技术。
本文对BIM技术和给排水系统结合的优势进行了简要介绍，并介绍了在给排水管线设计中常用的BIM技术软件，最后提出了BIM 技术在市政给排水管线设计中的应用要点。
关键词：BIM技术；市政给排水设计；应原策略引言：在市政给排水设计过程当中，运用先进的 BIM 技术特别的重要，通过运用 BIM 技术，能够帮助设计人员进一步了解市政给排水管线的分布情况，结合给排水管线设计中存在的问题，制定高效的解决对策。
另外，市政给排水管线设计人员也可以运用 BIM 技术，构建给排水管线模型，有效完善原有的给排水管线设计方案。
1 BIM技术和给排水系统设计相结合的优势1.1 实现给排水设计可视化BIM 技术具有良好的可视性，市政给排水管线设计人员可以结合管线的运行环境，科学运用 BIM 技术，构建合理的 BIM 模型，进一步提升市政给排水管线设计方案的科学性。
由于市政给排水管线的运行环境比较复杂，设计人员要结合给排水管线运行环境特点，绘制给排水管线运行图，并结合 BIM 模型的运行现状，不断调整原有的市政给排水管线设计方案，从根本上提升管线设计方案的实施效率。
1.2 增强给排水设计模拟性BIM 技术具有良好的模拟性，市政给排水设计人员可以运用 BIM技术，能够进行科学的虚拟实验，对市政给排水模型进行有效分析，保证给排水管线运行问题得到合理解决。
例如，在某市政给排水管线设计过程中，设计人员可以结合给排水管线周围构筑物的运行情况，进行虚拟施工，保证给排水管线的施工成本得到有效控制。
市政给排水管线设计中BIM技术的运用 刘晨
市政给排水管线设计中BIM技术的运用刘晨摘要：相较于传统的市政给排水管线设计，基于BIM技术的设计具备多方面优势，如实现管线工程量的更准确计算、构建更加完整的管线三维模型、更快更好的管线设计出图。
为保证BIM技术较好服务于市政给排水管线设计，正是本文围绕该课题开展具体研究的原因所在。
关键词：市政；给排水；管线设计；BIM技术1管线综合设计管线综合设计，在工程设计过程中对各种有关的管线专业起综合管理作用，负责协调解决各种管线在平面及竖向布置中出现的各种矛盾。
1.1管位横断面设计在道路红线宽度范围之内，路下布置有雨水管（涵）、污水管道、给水管道、燃气管道、通信电缆、有线电视管道、电力电缆、路灯电缆、交通信号缆及预留的横穿管廊。
道路红线范围内共布置雨水、污水、给水、燃气、电信（含有线电视）、电力等地下市政管道，为保障行车舒适度，机动车道下未布置管线。
1.2管线平面布置管线平面布置兼顾各专业管道的技术要求，合理确定管道平面间距，并为将来市政配套设施的进一步完善和发展预留通道空间。
平面布置必须协调好本路与相交规划路和现状路口各专业管线间的连接，不合理的或确须改造的应纳入统一的规划安排下，保证各管线从设计到施工都能有条不紊地进行。
设计根据道路坡向及两侧的规划情况预留横穿管道，部分地块已有相应管线设计的根据其需要预留接口。
1.3管线竖向设计各管线间交叉时分层布置，一般地，具体顺序为：最底层为污水管道，次底层为雨水管涵（或二者相反），其上为电信管道，给水管道、燃气管道、最上层为雨水口连接管、电力套管、有线电视电缆及路灯电缆。
管线竖向设计中有些管线的垂直净距根据各家管线单位要求确定，不满足规范要求的部分，各家专业管线应作必要的加固处理以保证安全。
2在市政工程中采用BIM技术的必要性在目前市政工程的管线规划设计环节中，要想保证BIM技术发挥自身作用，实现预期标准，就需要前期设计人员在工程规划环节中，全面考虑到城市居民的生活需求，完善目前市政给排水管线规划设计，从而全方位提升整体工程质量。
BIM在建筑给排水工程设计中的应用探讨 韩千明
BIM在建筑给排水工程设计中的应用探讨韩千明摘要：随着信息技术的快速发展，建筑行业新技术层出不穷，在整个建筑工程中，给排水工程属于重要的组成部分，其项目的施工效果会直接的影响到建筑用水情况。
因此需要提高对给排水的设计水平，通过先进的科学技术提高设计的质量。
合理的设计可以减少给排水项目中管道的碰撞问题，为给排水系统的稳定运行奠定良好的基础。
本文主要针对的是BIM技术在建筑给排水设计中的作用，通过具体的设计工作进行BIM技术应用的研究。
关键词：BIM技术；建筑给排水；设计应用引言随着国家和社会的快速发展和人民日常生活水平的提高，建筑项目的复杂性也日益增强。
这反映在许多工程建设项目的子系统中，例如建筑给水排水系统的复杂化趋势明显，对设计和施工提出了更高的要求。
为了促进今后建筑给水排水系统的建设，必须保证每条管道的安装更加合理经济。
应用BIM技术对建筑给水排水管道工程的施工进行有效控制是十分必要的。
BIM作为一种有效的技术手段具有很高的应用价值和很强的研究价值。
1建筑给水排水中应用BIM技术存在的问题1.1信息量大，纠正难度大BIM基于三维集成图形的设计方法。
它包括建筑、结构、设备等方面的应用过程，涵盖了建筑给水排水工程的各种信息数据，为用户提供了越来越合适的信息与资源供应。
通过对给水排水工程数据的不断整合，对整合后的数据进行比较分析，能为设计人员提供更全面的数据参数。
在实际的施工图设计阶段中，由于建筑给水排水系统设计过程复杂，设计类别小，分支过大，容易造成各种类型的数据参数，造成数据量大的缺陷，这样会在设计工作中产生一些问题。
这是设计师在这个阶段预先需要处理的问题。
1.2协同设计的复杂性使得BIM系统难以实现BIM协同设计主要包括实际使用过程中的工作集成类型与链接类型。
这两种类型在现阶段仍存在一些问题。
这些问题将导致建筑给水排水系统设计过程中的应用停滞。
从工作集成的类型来看，在获取和释放BIM权限的过程中，存在着一个相对零碎和复杂的过程，这在系统设计工作中非常不利，而且降低了使用效率。
市政给排水工程设计中BIM技术的应用 田丹
市政给排水工程设计中BIM技术的应用田丹摘要：随着技术的进步，BIM的功能将会更加完善，更加适合行业未来的发展，其应用将会越来越深入和广泛。
因此，更多的从业者需要学习和应用BIM技术，进一步优化、推广和应用于市政给排水工程设计中，为中国城市基础设施建设更好更快的发展做出贡献。
关键词：市政给排水；设计；BIM技术1BIM概述BIM 是“建筑信息模型”的简称。
BIM技术主要的实现需要一定的基本组件和施工过程的总体给排水工程作为一个基本元素，并结合数据和特征和物理特征元素的形式构建图像模型，这也可以被称为数据库。
数据库可以反映建筑的要素和特点，使它们可以一起使用，并将数据整合到BIM数据库中。
该技术的应用使数据的准确传输和信息共享成为可能。
2设计准备工作在进行市政给排水工程设计的过程中，相关的设计工作人员首先需要对工程所在地的基本自然情况有一定的了解，其中就包括给水工程所在地区的水源分布情况，以及排水工程所在地区的天气情况，例如当地的降水量、地形地势特征、当地居民的居住情况等。
如果排水工程项目的所在地是在山区，那么还要了解山区的地形分布和河流走向、污水厂的位置等。
设计工作人员掌握这些基本的信息之后，才有利于他们合理配置各个管线的走向，利用BIM技术更好开展市政给排水工程项目的具体设计工作。
3市政给排水工程中BIM技术的应用3.1建立管网模型在进行市政给排水管网工程项目的建立模型工作的过程中，首先要对系统进行分类，比如在使用某一个软件来对管线进行设计的过程中，首先需要建立一个机械模板，当这个模板建立完成之后，就需要对所使用的管道类型进行分析，根据他们的类型进行管道系统设计。
一般情况下，市政给排水管网工程项目的设计的过程中，主要设计的是给水管、污水管、雨水管、废水管和给水消防管等，由于每一个管道具体的用途是不一样，那么在设计的过程中要根据管道具体的用途和使用的材料，对各个管道进行区分，可以利用不同的颜色来区分。
ZDM(张冬明)水工设计软件使用手册
ZDM CAD 辅助设计软件手册这是一个由水利水电设计人员，在AutoCAD 平台上开发出来的CAD 辅助设计软件。
内容包括水利水电设计的各个专业。
软件采用分布组件工具集方式，各种工具俯首可得, 运用之妙存乎一心。
经过工程测试，如果你只使用该软件的通用功能部分，综合效率可提高50%，如果你使用它的专业通用部分，综合效率可提高数倍以上。
如果你使用它的专业部分，综合效率可提高数 10 倍以上。
对于小型水利水电设计部门，该软件为各专业都提供了CAD 辅助设计的全套解决方案。
ZDM 软件可用于AutoCAD2004 到AutoCAD2010 各个版本，软件由以下模块组成：1、AutoCAD 绘制、编辑、计算统计、文字处理扩展功能及工程常用图形绘制2、钢筋图软件包（钢筋绘制、标注、自动生成钢筋表材料表、图、表关联修改）。
3、断面法开挖计算（桩号设置、地形图切剖面、纵横断面自动生成、分类计算断面面积，统计工程量）。
断面放坡法开挖计算（直接在平面地形图上生成坡脚线，计算工程量）。
4、三维实体开挖计算软件包（生成三维实体地形，挖、填实体，计算开挖）。
5、土地平整，土方计算（可计算平整为阶梯形、坡面的土方量）。
6、自动生成水电工程常用管道附件展开图、通过相贯线生成任意岔管展开图。
7、溢流堰曲线自动生成、渡槽计算、库容计算、河道断面数据提取。
8、施工横道图绘制、施工强度曲线、人工曲线自动生成软件包。
9、建筑规划软件包（建筑平立面图绘制，写坐标自动生成坐标表、面积长度分类计算统计）。
10、电气软件包（常用电气接线图、设备绘制、端子图自动生成）。
11、管道软件包（管道单、双线图、管道附件绘制、材料统计，自动生成材料表、）。
12、渠道开挖工程量计算、管线设计工具软件包。
三十年设计经验、十年磨一剑。
上至国家级水利水电设计院，下至乡、镇水利人员，数千用户，每天都用这个软件。
通用、实用、灵活、方便，亦看用户评价，下载试用，技术支持，请登录水利工程网zdm 软件使用论坛。
BIM技术在市政给排水设计中的应用郭静
BIM技术在市政给排水设计中的应用郭静发布时间：2023-07-04T05:46:52.623Z 来源：《科技新时代》2023年8期作者：郭静[导读] IBIM技术在国内的应用非常普遍，利用BIM技术对施工过程中的各种信息进行了详细的分析，并根据BIM技术的应用，把握施工过程中的关键和有关特征。
在城市给水管线的规划中，运用BIM技术对工程资料进行分析，发现各个方面的关系。
为了让工程顺利进行，必须要对工程的生命周期有一个清晰的认识，才能确保工程的顺利进行。
BIM技术在城市给排水工程设计中的各个环节都能够快速、完整地获取自己所需的资料，从而确保工程的科学合理进行，确保工程的最终设计、施工质量以及工程的结果能够符合相关要求，缩短施工周期，降低施工费用。
济南东泉供水有限公司山东济南 250000摘要：IBIM技术在国内的应用非常普遍，利用BIM技术对施工过程中的各种信息进行了详细的分析，并根据BIM技术的应用，把握施工过程中的关键和有关特征。
在城市给水管线的规划中，运用BIM技术对工程资料进行分析，发现各个方面的关系。
为了让工程顺利进行，必须要对工程的生命周期有一个清晰的认识，才能确保工程的顺利进行。
BIM技术在城市给排水工程设计中的各个环节都能够快速、完整地获取自己所需的资料，从而确保工程的科学合理进行，确保工程的最终设计、施工质量以及工程的结果能够符合相关要求，缩短施工周期，降低施工费用。
关键词：BIM技术；市政给排水；应用引言随着社会主义建设的不断推进，群众收入水平不断提升，更注重生活品质，对建筑的要求越来越高，更关注其舒适性和便利性等。
给排水系统是建筑工程的重要组成部分，直接影响建筑的功能性，关系居民的正常生活。
BIM技术作为建筑领域的先进技术，具有模拟施工、构建模型、数据共享等多重功能，在建筑给排水设计与优化中具有明显的应用优势，相关企业应加强对BIM技术的应用，不断提升设计水平。
1 BIM技术的内涵BIM技术是一种能够根据建筑信息建设数据模型的现代化技术，主要功能为按照信息可视化方针效果测试并计算建筑物需要分析的所有信息数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

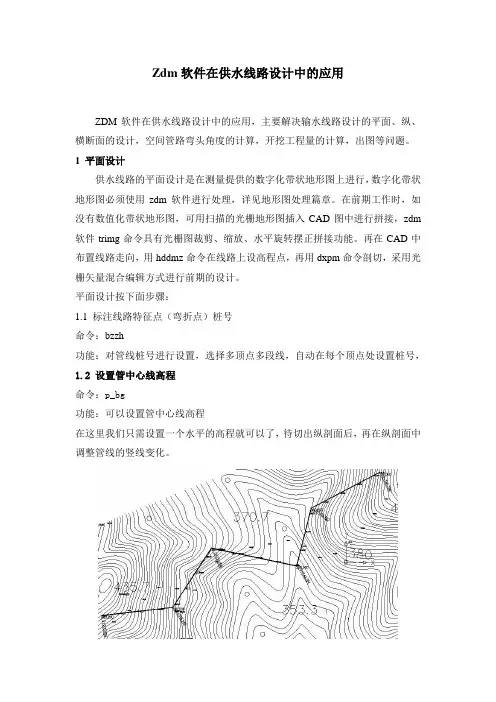

Zdm软件在供水线路设计中的应用ZDM软件在供水线路设计中的应用，主要解决输水线路设计的平面、纵、横断面的设计，空间管路弯头角度的计算，开挖工程量的计算，出图等问题。
1 平面设计供水线路的平面设计是在测量提供的数字化带状地形图上进行，数字化带状地形图必须使用zdm软件进行处理，详见地形图处理篇章。
在前期工作时，如没有数值化带状地形图，可用扫描的光栅地形图插入CAD图中进行拼接，zdm软件trimg命令具有光栅图裁剪、缩放、水平旋转摆正拼接功能。
再在CAD中布置线路走向，用hddmz命令在线路上设高程点，再用dxpm命令剖切，采用光栅矢量混合编辑方式进行前期的设计。
平面设计按下面步骤：1.1 标注线路特征点（弯折点）桩号命令：bzzh功能：对管线桩号进行设置，选择多顶点多段线，自动在每个顶点处设置桩号，1.2 设置管中心线高程命令：p_bg功能：可以设置管中心线高程在这里我们只需设置一个水平的高程就可以了，待切出纵剖面后，再在纵剖面中调整管线的竖线变化。
2 纵断面2.1 地形切纵剖面在用zdm软件处理过的地形图上，用getz命令b选项在线路上每隔多少米获得高程点后，再使用地形剖面dxpm命令切纵剖面。
切出地形线和管线（图中水平线），为了防止对桩号线漏切，可以使用lxzh命令让桩号线稍微向中心线另一侧延伸一点。
2.2 修改纵断面管线管线是采用地下埋管时可将地形线向下拷贝埋深的距离（圆管线路按管中心线），由于地形线折点太多，这样会导致竖向弯头太多。
可以使用zdm软件多段线编辑ppedit命令进行消点。
命令：ppedit(a)删除重点、多余点/(b)删除重点/(d)减少点/点选pline线<退出>:d(a)批量减少多段线范围点/(b)给定点间距删除小于该间距的点/选择多段线需减少的点<退出>a选d选项，再选a选项批量减少多段线范围点。
选择管线，再从左到右选择两个点，程序会自动消除2点之间多段线的顶点，将线路拉直。
当然你也可以用手工绘制线路纵断。
由于新绘制的管线纵断面不具备管线的属性，应该使用zdm软件的修改属性cr 命令中格式刷的功能修改属性。
选择要修改属性的新绘制的管线纵断面，再选择s选项格式刷，再选择源物体，剖切生成的水平线，程序会问是否将扩展数据赋给实，用y应答，程序自动将数据赋给新绘制的纵断面线路，该命令格式化刷选项，不仅仅具备有cad的格式刷功能，还能将别的实体的扩展数据刷上去。
命令：cr格式刷(s)性质同选择物体/(t)文字修改/(b)线型比例/(c)颜色/(l)线型/(a)图层/(w)线宽<退出>:s扩展数据((pipezdm (1000 . A324 A3C6)) (blx (1040 . 0.5)) (zdm_qx (1000 .开挖或填筑线)) (高程标尺 (1000 . A3C6)))是否将赋给实体y or n<n>:y旧线宽为:0.00正在修改线宽请等待 0扩展数据((高程标尺 (1000 . A3C6)) (zdm_qx (1000 . 开挖或填筑线)) (blx (1040 .0.5)) (pipezdm (1000 . A324 A3C6)))已赋给实体!使用uppm命令，可以由纵断面线路更新平面中心线高程。
命令：uppm选择纵断面管线，程序自动按修改后的线路更新平面中心线的数据，会增加平面中心线竖向弯折的节点。
由于平面线路特征点改变，必须再使用bzzh命令标注桩号使用uppm后平面中心线增加了节点用bzzh命令再次标注桩号，我们可以看见平面中心线上增加了竖向弯折的桩号。
2.3 生成管线几何特征表、直管弯管表、镇墩计算用zhzb命令可以生成线路特征表，并标注线路节点编号命令：zhzb生成的节点编号后缀P表示平面弯 S表示竖向弯，K表示空间弯，可以使用cbh 命令动态改变标注点的位置。
生成的线路几何特征表具有编号、桩号、编号坐标、空间圆心角（转弯角），可以描述线路的几何走向，施工单位可以根据该表施工放线。
线路几何特征表用chws命令选择上表可以修改小数点位数和角度表示方式。
给定管径，选择上表可以生成弯管直管表，并输出到数据文件命令：pipeb生成的弯管、直管表输出到数据文件格式：编号管径m 弯曲半径m 弯管圆心角°弯管尺寸前m 弯管尺寸后m 编号间长度m 直管长度m可调入到excel进行编辑为了计算镇墩，我们需要知道弯管的平面转角和竖向转角，可以通过几何特征表生成平面转角和竖向转角表，并可以输出数据文件到zdm新浪潮计算软件计算镇顿的受力和几何尺寸。
命令：pipejd选择管线几何特征表，增加生成平面转角和竖向转角表如果购买了新浪潮软件，启动zdm新浪潮软件，选择输水管镇墩计算，调入输出的数据文件可以计算镇墩。
也可以使用zdm软件txtrd命令将表输出到txt文本文件中再调入excel表中计算镇墩。
2.4 生成标准纵断面管线几何特征表生成后，我们使用lxzh命令让平面图上的桩号线缺省选项另一侧延。
再使用dxpm地形剖面命令切纵剖面，可以看见剖出的纵断面与我们修改后的管线纵断面完全一致。
为了生成下部带表格的标准纵断面可以使用：命令：zdmdwg选择剖切出来的纵断面，给定x y方向的比例，可以生成下部带表格的标准纵断面，包括节点编号，管线坡度的标注。
2.5 数据文件生成纵断面命令：tzdm功能: 可根据测量数据文件，自动生成堤、渠、管线纵断面图，在纵断面图上可根据数据文件生成任意多条曲线。
数据文件格式：a 数据文件间用空格或TAB键分隔，行开头加分号，该行为注释，不读入。
b 数据文件第一列为x方向长度，可以用数字、桩号表示，可以重桩号，可以有前缀。
其余列为曲线高程，第一行第一列为x方向名称，如：“桩号m”，其余列为曲线名称。
曲线名称前如果加“#”符号则只将数据列入表中不绘出曲线。
如果桩号间的高程是线性变化，高程可以用“--”表示，程序会自动内插。
d 如果需要只将数据列入表中而不画曲线，可以在该列的开头文字前加“#”符号。
数据文件格式桩号m 地面线高程管中心线高程0+000.000 426 4240+024.788 418 4160+053.518 402 4000+075.949 388 3860+103.669 380 3780+114.836 374 3720+120.169 374 372……………………………………………………2.6 输出断面数据或表格数据有时我们需要将断面输出到数据文件，再在excel中编辑后再生成纵断面将断面输出到数据文件2.6.1 输出断面数据命令: pbg功能:选择由纵断面桩号线、曲线，可获取纵断面桩号处标高，并可将其输出到数据文件中。
再使用tzdm命令可生成标准纵断面。
使用说明：”w”选项窗选zdm软件生成的纵断面曲线，可以批量将纵断面曲线输出为数据文件，如果其中曲线是拷贝或偏移生成的程序会提示用户输入曲线的名称。
对于手工画的曲线要采用单选的方式提取。
桩号线，必须是zdm软件生成。
应该注意的是程序只输出桩号与纵断面线交点处的桩号值和高程到数据文件，对于地面线由于弯折点太多，如要真实输出，需要使用纵断面标注桩号命令标注好桩号再输出。
命令：zdmbzzh功能：可以在纵断面多段线节点上标注桩号。
如不是zdm软件生成的纵断面，在使用本命令前需使用加高程标尺gcbc命令对纵断面加高程标尺，并选择与断面线关联。
用zdmbzzh标出桩号如果地面线节点密，地面线可不输出，下次用数据文件生成断面后再将图上的地面线拷过去替换生成的地面线，注意，要先使用cr命令将s选项将生成的地面线的扩展数据刷到拷贝来的地面线上，这样用getzdmbg提取的数据到表格才正确。
2.6.2 表格文字输出到文本文件命令: outzdm功能: 选择纵断面表格中文字，可将文字输出到文本文件中，再使用tzdm命令生成纵断面。
表格中每格单元文字必须都有，文字基点必须为中点。
可输出与曲线无关的文字，如节点编号。
2.6.3 架空管纵断面管线设置支墩提取数据对于管线是在地面上，可以使用该功能可以设置支墩间距提取地面与管线中心之间的距离到数据文件命令：setzd功能：对于架空管，给定支墩间距自动在管线转角点之间设置支墩，自动编号并计算管中心距地面距离，输出到数据文件。
获得数据文件格式：桩号#节点编号地面线高程管中心线高程 #管中心距地面高差0+000.000 1 355.99 357.61 1.620+008.87 Z1 359.48 361.18 1.700+017.74 Z2 362.26 364.74 2.480+026.61 Z3 366.28 368.30 2.02前缀为Z表示为支墩。
高差为负数表示管线在地面下。
2.7 纵断面编辑2.7.1 增加、修改纵断面中表格标注命令: getzdmbg功能: 增加桩号线或移动桩号线后，使用该命令，选择桩号线及曲线，可以在表格中修改或增加曲线对应桩号处，桩号和高程文字。
可以选择桩号线、纵断面曲线、表格线及文字，程序会自动删除表格线和文字，用户指定开始的桩号线，程序自动提取数据到表格中。
2.7.2 纵断面插入桩号并将与曲线交点处高程写到表格中命令: zdmzh功能: 可以给定桩号在纵断面中插入桩号线并将桩号线与曲线相交的高程写到表格中。
留也可读数据文件在纵断面插入桩号并将与曲线相交的高程写到表格中。
数据文件格式为桩号一列。
2.7.3 增、减表格行，提取纵断面曲线数据命令: addh功能:选项1：选择表格线最下行线向下拉可以增行，向上垂直捕捉第二条表格横线可减表格行。
选项2：选择纵断面曲线，给定曲线名称，可以自动增加表格行，并将曲线与桩号线相交的交点高程自动提取到表格中。
2.7.4在纵断面表格内按桩号范围写说明文字命令：zdmsm功能: 可以读数据文件在纵断面表格下部按桩号范围写说明文字。
数据文件:第一行为说明文字的标题，其余行为桩号、说明文字、桩号……。
如果一个数据文件对应多个纵断面,每个纵断面最末桩号及说明应加入数据文件中。
数据文件格式如下：断面形式0+000.00DN500 pvc管0+080DN600 pvc管0+280DN800 pvc管0+300DN1000 pvc管0+386.77第一行是表头，其余在两个桩号间书写说明文字，如果有多个纵断面，每个纵断面最后的桩号要在数据文件中反应，可以调一个数据文件，一个个纵断面选取。
2.8 纵断面标注2.8.1 标注纵断面曲线的每段长度、比降命令: pdbz选项1：命令pd_bz标注纵断面曲线的每段长度、比降，如在纵断面表格中标注可自动切断表格线。
可以选用不同形式坡度标注方式。
也可以标注桩号间距。
