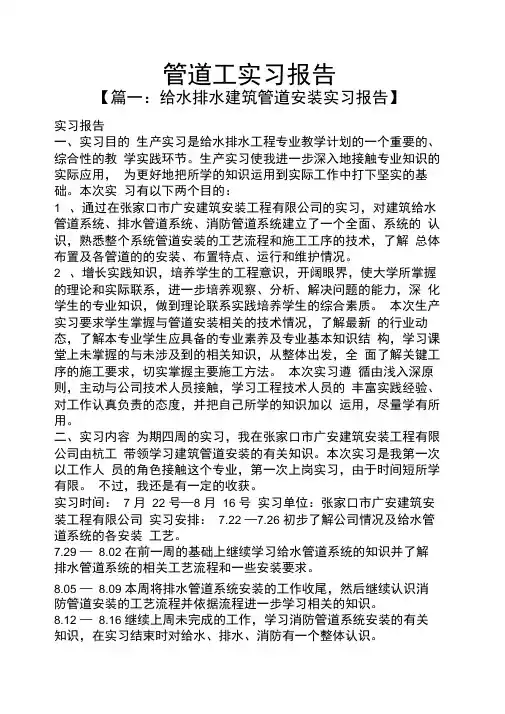

给水排水建筑管道安装实习报告.doc

实习报告一、实习目的

生产实习是给水排水工程专业教学计划的一个重要的、综合性的教学实践环节。生产实习使我进一步深入地接触专业知识的实际应用，为更好地把所学的知识运用到实际工作中打下坚实的基础。本次实习有以下两个目的：

1、通过在张家口市广安建筑安装工程有限公司的实习，对建筑给水管道系统、排水管道系统、消防管道系统建立了一个全面、系统的认识，熟悉整个系统管道安装的工艺流程和施工工序的技术，了解总体布置及各管道的的安装、布置特点、运行和维护情况。

2、增长实践知识，培养学生的工程意识，开阔眼界，使大学所掌握的理论和实际联系，进一步培养观察、分析、解决问题的能力，深化学生的专业知识，做到理论联系实践培养学生的综合素质。

本次生产实习要求学生掌握与管道安装相关的技术情况，了解最新的行业动态，了解本专业学生应具备的专业素养及专业基本知识结构，学习课堂上未掌握的与未涉及到的相关知识，从整体出发，全面了解关键工序的施工要求，切实掌握主要施工方法。

本次实习遵循由浅入深原则，主动与公司技术人员接触，学习工程技术人员的丰富实践经验、对工作认真负责的态度，并把自己所学的知识加以运用，尽量学有所用。

二、实习内容

为期四周的实习，我在张家口市广安建筑安装工程有限公司由杭工带领学习建筑管道安装的有关知识。本次实习是我第一次以工作人员的角色接触这个专业，第一次上岗实习，由于时间短所学有限。不过，我还是有一定的收获。

实习时间：7月22号—8月16号

实习单位：张家口市广安建筑安装工程有限公司

实习安排：7.22—7.26 初步了解公司情况及给水管道系统的各安装工艺。

7.29—8.02 在前一周的基础上继续学习给水管道系统的知识并了解排水管道系统的相关工艺流程和一些安装要求。

8.05—8.09 本周将排水管道系统安装的工作收尾，然后继续认识消防管道安装的工艺流程并依据流程进一步学习相关的知识。

8.12—8.16 继续上周未完成的工作，学习消防管道系统安装的有关知识，在实习结束时对给水、排水、消防有一个整体认识。

实习具体内容：

1 给水管道系统安装

1.1看图纸，了解各个系统的走向管径等；给水系统从市政引入管至泵房，从泵房送至各用水单元；系统示意图与平面图相结合，各个分区管径大小，支管走向，阀门规格型号；生活排水系统排水立管、出户管位置，支管走向。

1.2安装顺序：先做立管、其次做支管、最后做配水点

1.3 连接方式：钢塑复合管可采用螺纹连接，法兰连接。

1.3.1螺纹连接：截管宜采用锯床，不得采用砂轮切割。当采用盘锯切割时，其转速不得大于800r/min；当采用手工锯裁管时其锯面应垂直于管中心；套丝宜采用自动套丝机，润滑油润滑，圆锥型管螺纹应符合现行国家标准GB/T7306《用螺纹密封的管螺纹》的要求，并应采用标准螺纹规检验；管端清理加工应符合下列要求：用细锉将金属管端的毛边修光，用棉布丝和毛刷清除管端和螺纹内的油、水和金属切屑。衬塑管采用专用绞刀，将衬塑层厚度1/2倒角，倒角坡度宜为10～15°，涂塑管应采用专用削刀削成轻内倒角。

1.3.2法兰连接：钢塑复合管法兰现场连接应符合下列要求：截管宜采用锯床，不得采用砂轮切割。当采用盘锯切割时，其转速不得大于

800r/min。当采用手工锯切管时其锯面应垂直于管轴心。在现场配接法兰时，应采用内衬塑凸面带颈螺纹钢制法兰，被连接的钢塑复合管上应绞螺纹密封用的管螺纹，其牙型应符合现行国家标准《用螺纹密封的管螺纹》GB/T7306的要求。

1.4管道试压：铺设、暗装，保温的给水管道在隐蔽前做好单项水质试验。管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门处均无渗漏，持续规定时间，观察其压力降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破坏的镀锌层和外露丝扣处做好防腐处理，再时行隐蔽工作。

1.5 管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。

1.6 管道防腐：给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢的支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。

1.7 管道保温：给水管道明装、暗装的保温有三种形式：管道防冻保温、管道防热损失保温，管道防结露保温。其保温材质及厚度均按设计要求，质量达到国家验收规范标准。

2 排水管道安装系统

2.1 工艺流程：安装准备工作预制加工干管安装
