1.焊接电弧的物理本质的气体放电。
2.焊接引弧分：接触引弧、非接触引弧。
3.焊接电弧静特性：一定长度的电弧在稳定状态下，电弧电压U f与电弧电流I f 之间的关系，即焊接电弧的静特性伏安特性，可表示为：U f= f ( I f ) .4.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系，可表示为：u f= f ( i f ) .5.电弧焊、埋弧焊多半工作在静特性的水平段；非熔化极气体保护焊、微束等离子弧焊、等离子弧焊多半工作在水平段，当焊接电流较大时才工作在上升段；熔化极气体保护焊（MAG、CO2焊）、水下焊基本工作在上升段。
6.交流电弧的特点：①电弧周期性地熄灭和引燃；②电弧电压和电流波形发生畸变；③热惯性作用较为明显。
7.交流电弧连续燃烧的条件：U0U f=1√2√U yh2U f2+π24(电弧连续燃烧条件方程式).8.影响交流电话稳定燃烧的因素：⑴空载电压U0，U0愈高，同等大小的引弧电压下，熄弧时间t x愈短，电弧就愈稳定；⑵引燃电压U yh，U yh愈高，引燃电弧愈短，电弧愈不易稳定；⑶电路参数，增加L或减小R，使ωLR比值增大，可使电弧趋于稳定燃烧；⑷电弧电流，电弧电流愈大，可导致U yh降低，电弧的稳定性提高；⑸电源频率f，f的提高，周期和电弧熄灭的时间t x1相应缩短，热惯性作用增强，提高了电弧稳定性；⑹电极的热物理性能和尺寸，电极有较大的热容量和热导率，或尺寸较大，熔点较低，则电极散热较快，温度较低，U yh较大，电弧稳定性下。
9.提高交流电弧稳定性的措施，①提高弧焊电源频率；②提高电源的空载电压；③改善电弧电流的波形；④叠加高压电。
10弧焊工艺对弧焊电源要求：①保证引弧容易；②保证电弧稳定；③保证焊接参数稳定；④具有足够宽度的焊接参数调节范围。
11.弧焊电源电气性能四个考虑方面：①对弧焊电源空载电压的要求；②对弧焊电源外特性的要求；③对弧焊电源调节性能的要求；④对弧焊电源动特性的要求。
现代弧焊电源及控制复习总结
焊接（welding ）的概念 所谓焊接是指通过适当的手段，使两个分离的物体（同种或异种材料）产生原子（或分子）间结合而连接成一体的连接方法。
1..弧焊电源的分类 ➢ 机械调节式： （1）动铁式；（2）动圈式；（3）抽头式。
➢ 电磁调节式 ➢ 电子控制式： （1） 整流式；（2）逆变式；（3）数字式。
2.常用弧焊电源的特点 （1）机械调节式； （2） 电子控制式 3. 气体的电离 气体的电离方式： （1）热电离； （2）场致电离； （3） 光电离；(4) 碰撞电离。
4.电极的电子发射 （1）热发射；（2）电场发射；（3）光发射；（4）粒子碰撞发射。
● 焊接电弧的引燃 1.接触引弧 (1)接触回抽法 （2）划擦引弧法 2.非接触引弧 a) 高压脉冲引弧 b) 高频高压引弧 Uf=UA+UC+UK 焊接电弧最小电压原理 ● 焊接电弧的静特性 一定长度的电弧在稳定状态下，电弧电压与电弧电流之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性。
● 交流电弧的特点： 1、焊接电流周期性过零，电弧存在着熄灭和再引燃问题。
2、保证电弧稳定和可靠的再引燃是交流弧焊电源的关键任务。
非熔化极焊接电弧负载特性(TIG/Plasma arc) Φ非熔化极电弧焊接（TIG 和Plasma)，在焊接过程中电极不熔化，也没有金属熔滴过渡。
Φ由于没有熔滴过渡和飞溅问题，因此对电源的动态性没有要求。
Φ稳定焊接电流是关键，常采用恒流外特性的电源。
熔化极焊接电弧的负载特性（MIG/MAG arc)?熔化极电弧焊，作为电极的焊丝（条）不断熔化并过渡到焊接熔池中去。
由于电极熔化和熔滴过渡，弧长和弧压都会发生周期性波动。
?要保证电弧稳定，弧焊电源外特性要和送丝系统相匹配。
?熔化极焊接电弧是一个变化极快的动负载，需要对弧焊电源的动态特性提出要求。
弧焊电源的外特性是指在规定范围内，弧焊电源稳态输出电压U y 与输出电流I y 的关系。
焊接电源知识点总结
焊接电源知识点总结一、焊接电源的种类1. 直流焊接电源：直流焊接电源是指通过整流装置将交流电源转换成直流电源的设备。
直流焊接电源通常可分为直流电弧焊和直流脉冲电弧焊两种类型。
直流电弧焊适用于焊接一般材料，而直流脉冲电弧焊适用于焊接薄板和对焊接过程控制要求较高的材料。
2. 交流焊接电源：交流焊接电源是指输出交流电流的焊接设备。
交流焊接电源通常可分为普通交流焊接电源和双脉冲交流电弧焊两种类型。
普通交流焊接电源适用于焊接一般材料，而双脉冲交流电弧焊适用于焊接对焊接过程控制要求较高的材料。
3. 直流交流变频焊接电源：直流交流变频焊接电源是指通过变频装置将输入的交流电源转化为直流电源，进而输出交流或直流电流的焊接设备。
直流交流变频焊接电源可以根据不同的焊接要求自由切换输出的电流类型，适用于各种焊接要求。
二、焊接电源的基本原理1. 电源输入：焊接电源的输入通常为交流电源，其输入功率和电压取决于焊接电源的规格和要求。
焊接电源通常需要接入电源线路以获得运行所需的电能。
2. 整流和变流：交流电源通常需要通过整流装置将交流电源转换成直流电源。
而变频装置则可将直流电源通过变频电路转换成交流电源。
整流装置和变频装置是焊接电源的核心组成部分，它们能够提供不同类型的电流输出以满足不同的焊接要求。
3. 输出控制：焊接电源通常可实现电流、电压和速度的自动控制。
通过对输出电流和电压进行调节，焊接工程师可以根据具体的焊接需求进行调整，以实现最佳的焊接效果。
4. 保护功能：焊接电源通常具有过载、短路、过热和欠压等多种保护功能。
这些保护功能能够有效保护焊接电源免受外部因素的干扰，确保焊接电源能够正常运行并提供稳定的电能。
三、焊接电源的性能指标1. 输出电流和电压：输出电流和电压是焊接电源的两个基本性能指标，它们可以影响焊接电流的稳定性和焊接电弧的质量。
输出电流和电压通常需要根据具体的焊接要求进行调节，以获得最佳的焊接效果。
2. 效率和功率因素：焊接电源的效率和功率因素也是其重要性能指标。
弧焊电源总结
焊接电弧及其电特性1什么是焊接电弧？它的作用？电弧是电弧焊接的热源，而弧焊电源则是电弧能量供应者。
弧焊电源电特性的好坏，直接影响到电弧燃烧的稳定性，而电弧是否稳定燃烧又直接影响焊接过程的稳定性和焊缝的质量和焊接生产效率。
2焊接电弧是气体放电的一种形式，焊接电弧的物理本质是气体放电！3焊接电弧的引燃方式：接触引弧（最常用，分短路，分离，燃弧三个阶段）、非接触引弧。
4焊接电弧的结构和伏安特性1）静特性（U型曲线，分下降，平，上升三个特性段）Sz : 阴极斑点rz : 电阻ab段，电流较小，Sz随电流的增加而扩大，且Sz扩大较电流增加快；另由于电离度的增大，使rz增大，导致Uz随电流的增加而下降；bc段，电流中等大小，Sz随电流的成比例的增大；而此时电弧已达到稳定燃烧状态（动平衡），故rz不再增大，导致Uz在电流的变化过程中基本无变化；cd段，电流很大，Sz达到最大不能再随电流增大而增大；rz仍基本不变，导致Uz随电流的增大而上升。
5焊接电弧的静特性曲线为什么会是U形呢？(U形特性曲线的形成机理) 这主要是由阴极区、弧柱区和阳极区的导电机构决定的。
如前所述，焊接电弧电压等于阴极压降Ui、弧柱压降UZ和阳极压降UY之和，因此，如果能知道阴极区、弧柱区和阳极区它们各自的电压降与焊接电流的关系，然后进行合成，就能得到焊接电弧的静特性曲线。
6，焊接电弧的动特性对于一定弧长的电弧，当电弧电流发生连续快速变化时，电弧电压与电流瞬时值之间的关系，称为焊接电弧的动特性。
它反映了电弧的导电性对电流变化的响应能力。
动特性产生原因：电流和电压高速变动，使电弧达不到稳定状态、7焊接电弧的静、动特性的关系1由于热惯性的原因，动特性的电弧电压比静特性电弧电压高，2电流变化速度不同得到不同的动特性曲线，变化越小，静动特性曲线越接近。
8 交流电弧特点1. 电弧周期性地熄灭和引燃2 电弧电压和电流波形发生畸变3 热惯性作用明显9 交流电弧连续燃烧的条件首先，保证电弧电流在每半波内得以维持，即ωt=(k+1)л时，if=0；其次，保证每半波内电弧能够顺利引燃，即ωt=kл时，Uy≧Uyh 。
现代弧焊电源及控制复习总结

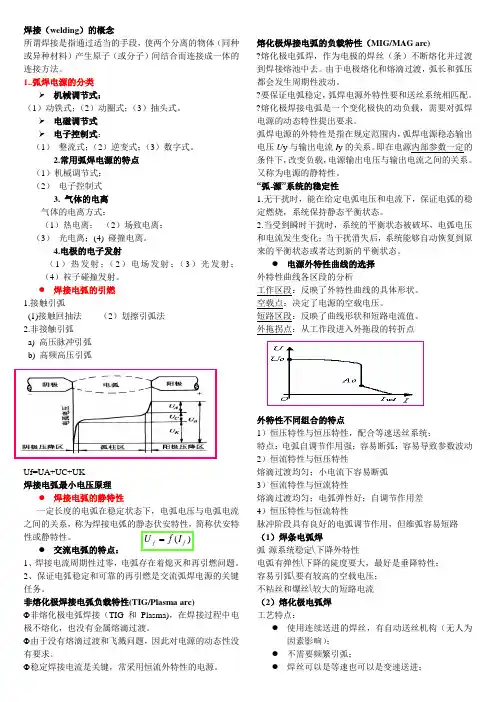

焊接（welding ）的概念 所谓焊接是指通过适当的手段，使两个分离的物体（同种或异种材料）产生原子（或分子）间结合而连接成一体的连接方法。
1..弧焊电源的分类 ➢ 机械调节式： （1）动铁式；（2）动圈式；（3）抽头式。
➢ 电磁调节式 ➢ 电子控制式： （1） 整流式；（2）逆变式；（3）数字式。
2.常用弧焊电源的特点 （1）机械调节式； （2） 电子控制式 3. 气体的电离 气体的电离方式： （1）热电离； （2）场致电离； （3） 光电离；(4) 碰撞电离。
4.电极的电子发射 （1）热发射；（2）电场发射；（3）光发射； （4）粒子碰撞发射。
● 焊接电弧的引燃 1.接触引弧 (1)接触回抽法 （2）划擦引弧法 2.非接触引弧 a) 高压脉冲引弧 b) 高频高压引弧 Uf=UA+UC+UK 焊接电弧最小电压原理 ● 焊接电弧的静特性 一定长度的电弧在稳定状态下，电弧电压与电弧电流之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性。
● 交流电弧的特点： 1、焊接电流周期性过零，电弧存在着熄灭和再引燃问题。
2、保证电弧稳定和可靠的再引燃是交流弧焊电源的关键任务。
非熔化极焊接电弧负载特性(TIG/Plasma arc) Φ非熔化极电弧焊接（TIG 和Plasma)，在焊接过程中电极不熔化，也没有金属熔滴过渡。
Φ由于没有熔滴过渡和飞溅问题，因此对电源的动态性没有要求。
Φ稳定焊接电流是关键，常采用恒流外特性的电源。
熔化极焊接电弧的负载特性（MIG/MAG arc) ?熔化极电弧焊，作为电极的焊丝（条）不断熔化并过渡到焊接熔池中去。
由于电极熔化和熔滴过渡，弧长和弧压都会发生周期性波动。
?要保证电弧稳定，弧焊电源外特性要和送丝系统相匹配。
?熔化极焊接电弧是一个变化极快的动负载，需要对弧焊电源的动态特性提出要求。
弧焊电源的外特性是指在规定范围内，弧焊电源稳态输出电压U y 与输出电流I y 的关系。
工业机器人弧焊电源总结

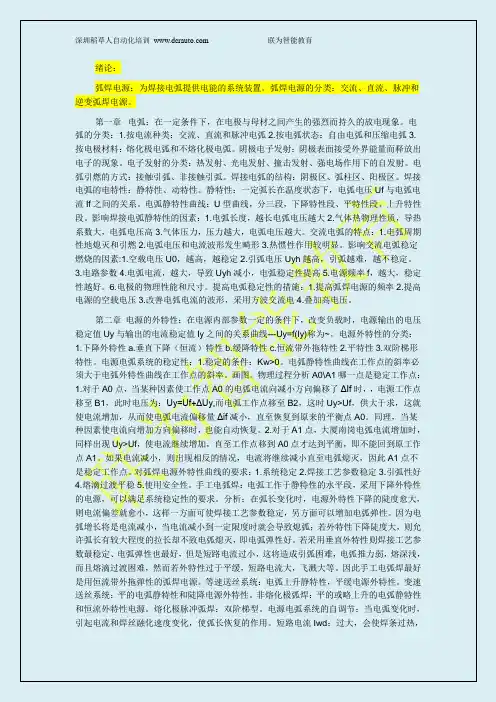

绪论：弧焊电源：为焊接电弧提供电能的系统装置。
弧焊电源的分类：交流、直流、脉冲和逆变弧焊电源。
第一章电弧：在一定条件下，在电极与母材之间产生的强烈而持久的放电现象。
电弧的分类：1.按电流种类：交流、直流和脉冲电弧2.按电弧状态：自由电弧和压缩电弧3.按电极材料：熔化极电弧和不熔化极电弧。
阴极电子发射：阴极表面接受外界能量而释放出电子的现象。
电子发射的分类：热发射、光电发射、撞击发射、强电场作用下的自发射。
电弧引燃的方式：接触引弧、非接触引弧。
焊接电弧的结构：阴极区、弧柱区、阳极区。
焊接电弧的电特性：静特性、动特性。
静特性：一定弧长在温度状态下，电弧电压Uf与电弧电流If之间的关系。
电弧静特性曲线：U型曲线，分三段，下降特性段、平特性段、上升特性段。
影响焊接电弧静特性的因素：1.电弧长度，越长电弧电压越大2.气体热物理性质，导热系数大，电弧电压高3.气体压力，压力越大，电弧电压越大。
交流电弧的特点：1.电弧周期性地熄灭和引燃2.电弧电压和电流波形发生畸形3.热惯性作用较明显。
影响交流电弧稳定燃烧的因素:1.空载电压U0，越高，越稳定2.引弧电压Uyh越高，引弧越难，越不稳定。
3.电路参数4.电弧电流，越大，导致Uyh减小，电弧稳定性提高5.电源频率f，越大，稳定性越好。
6.电极的物理性能和尺寸。
提高电弧稳定性的措施：1.提高弧焊电源的频率2.提高电源的空载电压3.改善电弧电流的波形，采用方波交流电4.叠加高电压。
第二章电源的外特性：在电源内部参数一定的条件下，改变负载时，电源输出的电压稳定值Uy与输出的电流稳定值Iy之间的关系曲线---Uy=f(Iy)称为~。
电源外特性的分类：1.下降外特性a.垂直下降（恒流）特性b.缓降特性c.恒流带外拖特性2.平特性3.双阶梯形特性。
电源电弧系统的稳定性：1.稳定的条件：Kw>0。
电弧静特性曲线在工作点的斜率必须大于电弧外特性曲线在工作点的斜率。
画图。
物理过程分析A0\A1哪一点是稳定工作点：1.对于A0点，当某种因素使工作点A0的电弧电流向减小方向偏移了ΔIf时，，电源工作点移至B1，此时电压为：Uy=Uf+ΔUy,而电弧工作点移至B2，这时Uy>Uf，供大于求，这就使电流增加，从而使电弧电流偏移量Δif减小，直至恢复到原来的平衡点A0。
弧焊电源知识点
弧焊电源知识点弧焊电源知识点1.焊接电弧是焊接回路中的（负载）弧焊电源则是为电弧负载提供（电能）并保证（焊接工艺过程）稳定的装置2.有焊接电源供给的，具有一定（电压）的两电极间或电极与母材间，通过气体介质产生的（强烈）而（持久）的放电现象，称为焊接电弧3.焊接电弧的引燃方法有（接触引弧）（非接触引弧）两种，前者主要应用于（焊条电弧焊）（埋弧焊）（熔化极气体保护焊）等，后者主要应用于（钨极氩弧焊）（等离子弧焊）4.当电极材料、电源种类及性和气体介质一定时，电弧电压的大小取决于（电弧长度）5.焊接电弧按其构造可分为（阴极区）（阳极区）（弧柱）三个区6.（气体电离）（阴极电子发射）是电弧产生和维持的必要条件7.电弧的静特性曲线呈（U）它有（3）个不同的区域：当电流较小时，电弧静特性属（下降特性）区，即随着电流增加，电压（减小）；当电流稍大时，电弧静特性属（平特性）区，即随电流变化，电压（几乎不变）；当电流较大时，电弧静特性属（上升特性）区，电压随电流的增加而（增大升高）8.引起电弧偏吹的原因归纳起来有三个，其中一是（焊条偏心产生的偏吹）二是（电弧周围气流产生的偏吹）三是（焊接电弧的磁偏吹）9.造成电弧产生磁偏吹的原因有（导线接地线位置引起的磁偏吹）（铁磁物质引起的磁偏吹）（电弧运动至焊件的端部引起的磁偏吹）10.焊条电弧焊引弧的方法一般有（直击法）（划擦法）两种11.弧焊电源电压有短路时的零值增高到引弧电压值所需要的时间称（电压恢复时间）电弧焊时此事件一般不超过（0.05）s12.焊接电弧的（稳定）性是指电弧保持稳定燃烧的程度13.电弧电压是指（电弧两端之间的电压称为电弧电压）它由（阴极压降）（阳极压降）（弧柱压降）组成14.由于焊条偏心度过大产生的偏吹通常采用（调整焊条角度）的方法来解决15.焊条电弧焊多半工作在静特性的（平特性）区，钨极氩弧焊。
等离子弧焊多半工作在（平特性）区，熔化极氩弧焊、co2气体保护焊、熔化极活性气体保护焊基本上工作在（上升特性）区16.焊机的空载电压越高，电弧燃烧的稳定性（越强），但容易使电焊工（触电）17.直流弧焊电源接回路中，焊接电弧紧靠（负电）极的区域较阴极区，温度为（2130~3230）℃，放出的热量占焊接电弧总热量的（36％）左右。
《弧焊电源》复习总结资料.doc
-A-A- ^*7*-弟一早名词解释焊接电弧的基本物理现象：气体的电离和电子发射1.气体原子的电离：使电子完全脱离原子核的束缚，形成离子和自由电子的过程。
2.热电离：高温下，具有高动能的气体原子或分子互相碰撞而引起的电离。
3.热发射：物质的固体或液体表面受热后，其中某些电子具有大于逸出功的能量而逸出到表面外的空间去的现象。
4.电子发射：在阴极表面的原子或分子，接受外界的能量而释放出自由电子的现象。
5.焊接电弧静特性:一定长度的电弧在稳定状态下，电弧电压Uf与电弧电流If之间的关系，成为焊接电弧静特性。
6.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系uf=f (if)7.弧焊电源外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值Uy与输出的电流稳定值ly之间的关系Uy=f (ly),称为电源外特性。
8.强电场作用下的自发射：物质的固体或液体表面，虽然温度不高，但当存在强电场并在表面附近形成较大的电位差时，使阴极有较多的电子发射出来，这就称为强电场作用下的自发射。
9.接触引弧：在弧焊电源接通后，电极与工件直接短路接触，随后拉开，从而把电弧引燃起来。
10.非接触引弧：指在电极和工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。
11.负载持续率：Fs=负载持续运行时间t/ (负载持续运行时间t+休止时间)*100%12.弧焊电源调节性：弧焊电源满足不同的工作电压、电源的需求的可调节性。
1.焊接电弧物理现象：气体的电离和电子发射。
2.气体原子电离的三种形式：撞击电离、热电离、光电离。
3.电子发射的四种形式：热发射、光电发射、重粒子撞击发射、强电场作用下的自发射。
逸出功：电子发射所需的能量，约为电离能的14.电弧的三个组成部分及电位分布。
电弧有三个部分构成：阴极区、阳极区、弧柱区。
阳极区存在阳极压降：基本上与电流无关，近似为一常数。
阴极区存在阴极压降：电流较小时，阴极压降保持不变；电流较大时，阴极压降随电流的增加而增加。
弧焊电源总结
电弧-电源系统的含义是什么？系统稳定的条件是什么？含义：1.无干扰时能在给定负载电压和焊接电流下保证电弧的稳定燃烧系统保持静态平衡状态。
2当系统受到瞬时干扰破坏了系统原有的静态平衡，负载，电压，和焊接电流发生变坏当干扰消失后系统能够恢复到原来的平衡状态或者达到新的平衡状态。
条件：特性Uy=f（Iy）与特性Uf=f（If）有交点，并且在交点的左边保证Uy>Uf,在交点右边保证Uy<Uf。
如何选择电弧电源的外特性，以焊条电弧焊为例说明弧焊电源外特性的选择方法。
1.不仅要考虑系统的稳定性，而且要结合各种呼喊的特点，考虑焊接参数的稳定性，此外电源外特性形状还关系到电源的引弧性能，熔滴过渡过程和使用安全性等，这些都是确定电源外特性的依据。
2.当弧长变化时，电源外特性曲线下降陡度越大，即Kw值越大，则电流偏差就越小。
电流偏差小不仅可以保证焊接电流的稳定，而且还可以增加电弧的弹性。
因为弧长增加将使电流减小，当电流减小到一定程度就会导致熄弧，电源外特性下降陡度大，则允许弧长有较大程度的拉长，而不会使焊接电流减小过多而熄弧即电弧弹性好，采用恒流外特性的电源，焊接参数是最稳定的，电弧弹性也是最好的。
什么是弧焊电源的空载电压？他的主要作用是什么？有什么要求？1.空载电压是指电源输出为开路状态是，电源输出的电压值，或者说电源输出电流为0是的电压值。
2.对引弧和维持电弧的稳定燃烧有很大的影响。
3.1保证引弧容易2保证电弧的稳定燃烧3保证电弧功率稳定4有良好的安全性和经济性。
常用的弧焊变压器有哪几类？简述各自获得陡降外特性的原理。
串联电抗器式弧焊变压器，利用外接电抗器增大焊接回路的感抗获得陡降外特性。
增强漏磁式弧焊变压器，通过增大变压器自身的漏磁来增大焊接回路的感抗或得陡降外特性弧焊变压器中增强漏磁的方法主要有哪几种，各自有何特点？动铁芯式：内部漏抗足够大不必外加电抗器就可以获得下降的外特性。
结构简单，调节方便，由于有动铁芯，存在动铁芯轻微振动，但不至于影响焊接电流的稳定，适于中小容量的产品。
弧焊电源 要点
焊接电弧是由焊接电源供给能量，在具有一定电压的两电极之间或电极与母材之间的气体介质中产生的强烈而持久的放电现象焊接电弧的动特性：在一定的弧长下，当电弧电流很快变化时，电弧电压与电流瞬时值之间的关系。
uf=f（if）。
焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf和电弧电流If之间的关系，Uf=f （If）。
焊接电源的外特性：在电源参数一定的条件下，改变负载时，电源输出电压稳定值Uy与电流稳定值Iy之间的关系，Uy=f（Iy）称为焊接电源的外特性。
焊接电源的动特性：是指电弧负载状态发生突然变化时，弧焊电源输出电压与电流的响应过程，可以用弧焊电源的输出电流和电压对时间的关系来表示，即uf=f（t），if=f（t），它说明弧焊电源对负载瞬变的适应能力。
调节特性:弧焊电源能满足不同工作电压、电流的需求的可调性能称为电源调节性能。
负载持续率FS：负载持续运行时间与弧焊电源的工作周期（等于负载持续运行时间与休止时间之和）之比。
弧焊电源：是电弧焊机的核心部分，是用来对焊接电弧提供电能的一种专用装置，或者说，它是一种提供电流和电压，并具有适合于弧焊和电弧切割等工艺所需特性的装置。
占空比：即脉冲宽度比，是在脉冲周期中脉冲时间所占的百分比，表征脉冲的强弱。
调节特性:弧焊电源能满足不同工作电压、电流的需求的可调性能称为电源调节性能。
弧焊逆变器：为焊接电弧提供电能，并具有弧焊工艺所要求的电气性能的逆变器气体电离：撞击电离，热电离，光电离电子发射：热发射，光电发射，重粒子发射，强电场作用下的自发射。
电弧静特性呈U形曲线：在阳极区，阳极压降Uy 基本上与电流无关，Uy=f(If)为一水平线。
在阴极区，电弧电流I f较小是，阴极斑点的面积Sj小于电极端部的面积。
这时，Sj随If增加而增大，阴极斑点上的电流密度j(i)=If/Si基本不变，这意味着阴极的电场强度不变，因而Ui也不变。
此时，Uy=f(If)为一水平线。
