CFG桩地基工程施工工艺标准

合集下载

CFG桩施工工艺标准

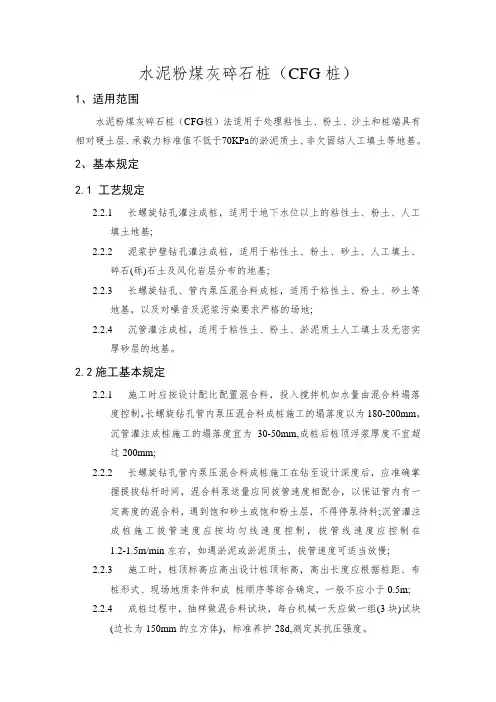

水泥粉煤灰碎石桩（CFG桩）1、适用范围水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。

2、基本规定2.1 工艺规定2.2.1长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基;2.2.2泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石(砾)石土及风化岩层分布的地基;2.2.3长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地;2.2.4沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。

2.2施工基本规定2.2.1施工时应按设计配比配置混合料，投入搅拌机加水量由混合料塌落度控制，长螺旋钻孔管内泵压混合料成桩施工的塌落度以为180-200mm，沉管灌注成桩施工的塌落度宜为30-50mm,成桩后桩顶浮浆厚度不宜超过200mm;2.2.2长螺旋钻孔管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应同拔管速度相配合，以保证管内有一定高度的混合料，遇到饱和砂土或饱和粉土层，不得停泵待料;沉管灌注成桩施工拔管速度应按均匀线速度控制，拔管线速度应控制在1.2-1.5m/min左右，如遇淤泥或淤泥质土，拔管速度可适当放慢;2.2.3施工时，桩顶标高应高出设计桩顶标高，高出长度应根据桩距、布桩形式、现场地质条件和成桩顺序等综合确定，一般不应小于0.5m;2.2.4成桩过程中，抽样做混合料试块，每台机械一天应做一组(3块)试块(边长为150mm的立方体)，标准养护28d,测定其抗压强度。

2.2.5沉管灌注成桩施工过程中应观测新施工桩对已施工桩的影响，当发现桩断裂并脱开时，必须对工程桩逐桩静压，静压时间一般为3min，静压荷载以保证使断桩接起来为准。

2.2.6复合地基的基坑可采用人工或机械、人工联合开挖。

CFG桩处理地基工艺施工质量验收标准

一、施工质量验收标准
注:1、参考标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）
二、施工质量检查和验收要求
2.1 施工前主要检验
场地、工程材料。

2.2 施工中主要检验
施工记录、混合料（或商品砼）配合比、坍落度、桩体试块抗压强度、成孔深度、提拔钻杆速度和压灌注砼过程、灌入砼量、桩数、桩位偏差、褥垫层铺设、夯填度。

2.3 施工后主要检验
2.3.1．成桩的中心位置、孔径、桩顶标高、垂直度、褥垫层厚度。

2.3.2．复合地基平板载荷试验、单桩静载荷试验和桩身完整性检测。

试验应在桩完成28天后进行。

2.4 竣工验收
由总监理工程师或工程负责人组织，参加单位：建设、监理、施工、质监站、设计、岩土工程勘察等。

CFG桩施工工艺流程和技术要求

CFG桩施工工艺流程和技术要求CFG桩施工采用长螺旋钻孔、管内泵压混合料的施工工艺施工顺序为：测放桩位→钻机就位→桩位和垂直度检查→钻机成孔→泵送混合料→成桩→桩间土开挖→截桩→余土外运→铺褥垫层。

CFG桩施工完成后采用人工结合小型机械清除桩间土。

人工凿除保护桩头。

复合地基检测完成后施工褥垫层。

采用CFG桩的有5#楼和7#楼，其中5#楼采用柱锤冲扩碎石水泥土桩+CFG桩的综合处理方案，先行施工碎石桩，待碎石桩施工完毕后再行施工CFG桩。

1工前准备a.、人员机械进场，按甲方的施工现场总体平面布置要求，接入水、电源点，同时选择桩机和高压输送砼泵的摆放位置，进行设备的安装、调试工作。

b、派出施工人员根据图纸要求进行轴线及桩位的测放工作。

c、施工设备安装调试完毕后，对技术工人进行技术交底，按设计要求及施工工艺参数进行打桩工作。

3 CFG桩剖面示意图2 施工工艺CFG桩施工工艺流程图4 CFG桩技术要求1.施工准备①正式进场前应对整套施工设备进行检查，保证设备状态良好，禁止带故障设备进场，进场前作好与CFG桩施工相关的水、电管线布置工作,保证进场后可立即投入施工。

施工现场内道路应符合设备运输车辆的行驶要求，保证运输安全。

②设备组装时应设立隔离区，专人指挥，严格按程序组装，非安装人员不得在组装区域内，以杜绝安全事故。

③安排材料进场，按要求进行材料复检。

④开工前进行质量、安全技术交底，并填写《技术交底记录》表C2-1。

2.定位放线总包提供建筑物定位轴线后，双方应共同进行核查，双方在《交接检查记录》表C5－4上签字确认。

根据总包或业主单位提供的建筑物定位轴线，由专职测量人员按CFG桩平面图准确无误地将CFG桩桩位放样到现场。

现场桩位放样采用插木制短棍加白灰点作为CFG桩桩位标识。

桩位放样允许误差：20mm。

桩位放样后经自检无误，填写《楼层平面放线记录》表C3－3和《施工测量放线报验表》表B2－2。

经总包单位、监理单位及设计人员共同检验桩位合格并签字，可进行下道工序。

CFG桩作业标准

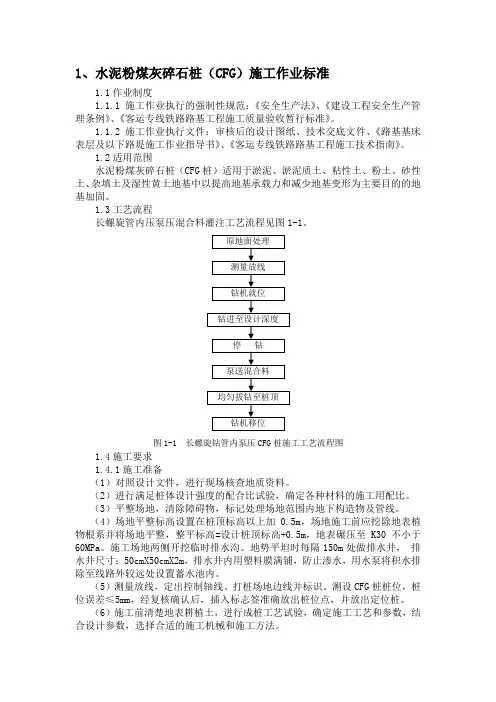

1、水泥粉煤灰碎石桩（CFG）施工作业标准1.1作业制度1.1.1施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《客运专线铁路路基工程施工质量验收暂行标准》。

1.1.2施工作业执行文件：审核后的设计图纸、技术交底文件、《路基基床表层及以下路堤施工作业指导书》、《客运专线铁路路基工程施工技术指南》。

1.2适用范围水泥粉煤灰碎石桩（CFG桩）适用于淤泥、淤泥质土、粘性土、粉土、砂性土、杂填土及湿性黄土地基中以提高地基承载力和减少地基变形为主要目的的地基加固。

1.3工艺流程长螺旋管内压泵压混合料灌注工艺流程见图1-1。

图1-1 长螺旋钻管内泵压CFG桩施工工艺流程图1.4施工要求1.4.1施工准备（1）对照设计文件，进行现场核查地质资料。

（2）进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。

（3）平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。

（4）场地平整标高设置在桩顶标高以上加0.5m，场地施工前应挖除地表植物根系并将场地平整，整平标高=设计桩顶标高+0.5m，地表碾压至K30不小于60MPa。

施工场地两侧开挖临时排水沟。

地势平坦时每隔150m处做排水井，排水井尺寸：50cmX50cmX2m，排水井内用塑料膜满铺，防止渗水，用水泵将积水排除至线路外较远处设置蓄水池内。

（5）测量放线，定出控制轴线、打桩场地边线并标识。

测设CFG桩桩位，桩位误差≤5mm，经复核确认后，插入标志签准确放出桩位点，并放出定位桩。

（6）施工前清楚地表耕植土，进行成桩工艺试验，确定施工工艺和参数，结合设计参数，选择合适的施工机械和施工方法。

1.4.2施工顺序长螺旋钻管内泵压混合料灌注施工工艺施工步骤：（1）CFG桩钻机就位后，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心（清除钻渣找到桩位点，在钻机移至该桩位时，对中时用专人指挥对正）,桩位偏差≤1cm，杆臂垂直度偏差≤1.0%。

CFG桩施工工艺及验收规定

第二章CFG桩工艺流程框图长螺旋钻孔、管内泵压混合料灌注成松施工工艺详见图I图1螺旋钻机成桩施工工艺流程第三章工序质量控制要点1、施工准备1.1技术准备施工前，应编制丁艺试验方案、旅工方案，做好现场的测斌放样，准备好柑关施匚记录表,进行施匚人员岗前培训与技术安全交底。

1,2原材料及混合料配比准备水泥采用PO42.5普通硅酸盐水泥，磴仃粒径応为5〜25mm, 粉煤灰采用II级或III级粉煤加•砂釆口粗砂、中砂或细砂。

CFCJ桩混合料在施工前按《建筑地基处理技术规范》进行室内配比试验.13机具准备采用长螺旋钻机成孔时，每台长螺旋钻机配1台混凝土输送泵、I ft 200KW发电机（无外部电源时）和2台混凝土罐4“1.4现场准备对设汁范国内地基进行地质核査，根据地质条件，采用适'让的核査手段。

对路堆范用内的管线进行训查核实枷迁改.町能对诞I膨响的管线，须江意加强施工防护。

CFG桩施I•前，应挖除表层种植七戟平后按设计耍求进行改良冋填至原地面,改良时注意石灰掺拌的均匀性、土质的含水屋，改艮后地表形成横坡，以利排水：路基两侧IT水系统尽快形成,做好防洪、排水匸作。

1・5检杳方法室内配比试验:桩体混合料试块〈边长15cm £方体）标准养护28天立方休尢侧限抗爪强度不小亍!5Mpa0地质核杳；沿线路纵向毎10()米检验2点，如果发现榊底持力层差，请监理、设计单位现场确认,做好变更手续。

监理檢杳：⑴各种原材料的试验报告单和'混&料理论配ft⑵试桩总结报告。

⑶CFG桩施工记录农•⑷混凝土试块强度°1.6注总事项施丨便道狄满足混凝十.运输乍厅迟娈求.2.施工方祛2.1施工放线2.1.1质最标准施【前,用测饋仪器対钻孔进行放线.用钢钎定位.测诂偏差应符合设计及验标要求，2 1-2检査方法测擴完毕使用小钢尺进行复核，确保桩间距符合设计要求。

临理1＞，:填写测昭放样记录表报监理21程师审核签认2.1.3注意事项每个施匸桩位须用臼灰做明显标记a2.2钻机就位2.2.1质呆标准钻机就位后，用钻机机日的前后和左右的乖小朴检杳机身导杆,校疋位置，使钻杆垂直对准桩位中心,确保CFG桩垂直度偏差不大「％每根桩施工前进行桩位对中及垂直度检查, 满足耍求后方可开钻。

CFG桩地基处理施工工艺

CFG桩地基处理施工工艺中铁十七局三公司杭甬项目崔松召摘要：CFG桩是一种提高地基承载力的地基处理技术，广泛运用于正常固结的素填土和淤泥质土。

我单位承担的咸阳制梁场，制梁台座、存梁台座、提运梁机通道位于淤泥质土层，地基承载力小于设计要求的250kpa，为此我作采用CFG桩施工来满足地基承载力的要求，而制定科学合理的施工工艺就成为确保满足承载力要求的关键。

关键词：CFG桩施工工艺CFG桩是指由水泥、粉煤灰、碎石、石屑或砂加水拌和而成的高粘结强度的桩。

桩、桩间土和褥垫层一起构成复合地基。

此复合地基具有承载力提高幅度大，地基变形小的特点，并且有较大的适用范围。

就土性而言，适用于粘土、粉土、砂土和正常固结的素填土，对淤泥质土也适用。

现结合咸阳制梁场施工经验介绍一下CFG桩施工工艺。

1 适用范围本方案适用于郑西客专咸阳制梁场制梁区地基采用CFG桩加固处理的施工，并使用长螺旋钻机成孔，管内泵压混合料灌注成桩。

2 施工工艺2.1 施工流程图（见CFG桩施工流程图）2.2 施工过程及作业要求本段CFG 桩均采用长螺旋钻机成孔，管内泵压混合料灌注成桩的方法施工。

具体施工过程如下：2.2.1 施工准备2.2.1.1清理表层种植土，平整场地，再铺0.5m的碎石土，做好地表排水系统。

如地表存在斜坡，应尽量开挖或填筑至横断面为水平。

并对地基压实系数进行检测，使压实系数不小于0.9。

当需挖台阶时，台阶高宜为0.6m左右，台阶长度和宽度应满足长螺旋钻机安全作业要求。

制梁台段：开挖至桩顶设计标高以上不小于1.0m，平整场地，做好临时排水系统。

2.2.1.2 技术人员根据设计图放出每根CFG 桩的具体位置，并用竹桩标记，或撒石灰画圈。

因CFG 桩灌注完成后要截除保护桩头约50cm，故应对地面进行抄平，计算出每桩钻进深度。

对施工人员进行技术交底，包括桩位、钻进深度、施工顺序和施工注意事项等。

2.2.1.3 技术人员按照设计要求进行沉降观测的准备工作，沉降观测网，埋设相应桩橛，并进行初次测量。

水泥粉煤灰碎石桩(CFG桩)施工工艺标准

水泥粉煤灰碎石桩（CFG桩）施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩（CFG桩）施工。

2施工准备2.1材料2.1.1水泥：一般采用强度等级为32.5及其以上的普通硅酸盐水泥。

水泥进场时应有出厂合格证，并有现场复验报告。

2.1.2粉煤灰：一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。

2.1.3石子：一般采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。

2.1.4石屑：一般采用粒径为2.5～5mm，含泥量不大于3%，质量符合设计要求。

2.1.5砂：宜采用中砂或粗砂，含泥量不大于5%。

2.1.6外加剂：根据施工需要通过试验确定。

2.2机具设备2.2.1长螺旋钻机：常用长螺旋钻机的钻孔直径为300～800mm，钻孔深度8～27.5m。

2.2.2振动沉管机：激振力74kN以上，允许加压力60kN以上。

2.2.3洛阳铲：选用直径多为110～130mm。

2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。

2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。

2.3作业条件2.3.1施工场地达到“三通一平”，对软弱地面进行碾压或夯实处理。

2.3.2施工范围内的地上、地下障碍物应清理或改移完毕，对不能改移的障碍物必须进行标识，并有技术保护措施。

2.4技术准备2.4.1收集场地工程地质、水文地质资料，编制水泥粉煤灰碎石桩施工方案并经审批，对操作人员进行技术交底。

2.4.2测设建筑场地水准控制点和建筑物轴线桩，测放桩位并做好标记。

2.4.3对材料进行复试、试配。

2.4.4试桩，以复核地质资料以及设备、工艺是否适宜。

3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位：放桩位后应用钢钎打入地下200mm，灌入白灰做标记，经建设单位和监理验收。

CFG桩施工方法及工艺

CFG桩施工方法及工艺①CFG桩加固方案水泥粉煤灰碎石(CFG)桩桩径0.5m，采用长螺旋钻孔，管内泵压混合料灌注成桩，桩顶铺0.5m碎石垫层，垫层内铺设1～2层土工格栅。

桩体原材料采用水泥、碎石、石屑、粉煤灰配合而成，材料按C15砼配比，当粉煤灰来源困难时可用砂代替。

施工过程中，抽样做混合料试块，一般一个台班做一组，并测定28天龄期抗压强度，28天龄期标准试块抗压强度不小于10MPa。

②施工准备a.施工前应制定CFG桩布桩图，图中注明桩位编号。

测量放线，准确确定桩位，检查施工场地的控制桩点是否会受施工振动的影响。

b.确定施工机具和配套设备：长螺旋钻孔机及配套设备。

c.施工前应按设计要求由试验室进行配合比试验，选定合适的配合比，施工时严格按配合比配制混合料。

d.同类型桩试桩应不少于2根，以复核地质资料、设备、施工工艺是否适宜，核定选用的技术参数。

③施工前的工艺试验开工前按照室内配方进行试桩至少两根。

施工前的工艺试验主要是验证以下几个方面：a.新打桩对未结硬的已打桩的影响：在已打桩顶表埋设标杆，在施打新桩测量时已打桩的桩顶上升量。

新打桩对结硬的已打桩的影响：已打桩未结硬时在桩顶混合料中埋设标杆，在打桩过程中观测施打新桩对已结硬桩顶的位移情况。

b.施打顺序和桩距能否保证桩身质量。

c.根据地质情况和设计桩径选择的施工机具、设备、施工工艺是否满足设计要求。

d.验证设计参数及处理效果。

④长螺旋钻机成孔施工方法及工艺采用长螺旋钻机施工。

钻机就位后，启动马达，螺旋钻杆钻入地下，钻孔过程做好记录，进入持力层时记录钻压电流值。

钻至设计标高后，开始泵压混合料，混合料下到孔底后开始均匀提钻。

根据泵入混合料量控制提钻速度，保证钻头矛尖始终埋在混合料中，以防断桩。

混合料达不到桩头设计标高时，应及时处理，将泵管插入混合料下面50cm处补料，并振捣密实。

配合比试验结束后，应形成完整的试验报告，并递交监理审核，经监理认可后，才可用于施工。

CFG(水泥粉煤灰碎石桩)桩施工工艺及质量标准

CFG桩施工工艺及质量标准1.1适用范围CFG桩的适用范围很广，在砂土、粉土、粘土、淤泥质土、杂填土等地基均有大量成功的实例，CFG桩对独立基础、条形基础、筏基都适用。

CFG桩即水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的可变强度桩；是介于刚性桩与柔性桩之间的一种桩型。

CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基共同工作，故可根据复合地基性状和计算进行工程设计。

CFG 桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。

CFG桩应根据设计要求和现场地基土的性质、地下水位、场地周边是否有居民、有无对振动反应敏感的设备等多种因素选择成桩工艺。

一般有以下成桩工艺可供选择：1、振动沉管灌注成桩工艺适用于粘性土、粉土、淤泥质土、人工填土及无密实厚砂层的地基；振动沉管灌注成桩属挤土成桩工艺，对桩间土具有挤(振)密效应。

但振动沉管灌注成桩工艺难以穿透厚的硬土层、砂层和卵石层等。

在饱和粘性土中成桩，会造成地表隆起，挤断已打桩，且振动和噪声污染严重，在城市居民区施工受到限制。

在夹有硬的粘性土时，可采用长螺旋钻机引孔，再用振动沉管打桩机制桩。

（振动沉管灌注成桩工艺）2、长螺旋钻孔灌注成桩工艺长螺旋钻孔灌注成桩适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土，属非挤土成桩工艺，该工艺具有穿透能力强，无振动、低噪音、无泥浆污染等特点，但要求桩长范围内无地下水，以保证成孔时不塌孔。

（长螺旋钻孔灌注成桩工艺）3、长螺旋钻孔、管内泵压混合料成桩工艺长螺旋钻孔、管内泵压混合料成桩工艺，是国内近几年来使用比较广泛的一种新工艺，属非挤土成桩工艺，具有穿透能力强、低噪音、无振动、无泥浆污染、施工效率高及质量容易控制等特点，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地。

4、泥浆护壁钻孔灌注成桩工艺适用于粘性土、粉土、砂土、人工填土、碎石（砾）石土及风化岩层分布的地基，以及对振动噪音要求严格的场地。

11-CFG桩施工流程技术标准

拌制时间
配料单、时钟
混凝土出厂时间至现场使用混凝土时间不得＞2h。
灌注混凝土
设备组装
混凝土泵机合格证
混凝土泵机型号与钻孔桩机中的灌注管口相匹配，泵送压力≥10MPa。泵机安装平稳，通水、通电调试。泵机安装位置离钻孔施工孔位不宜大于60m。
泵浆管
目测、锤击
检查泵浆管内有无残留砼块，锤击清理干净。将泵浆管连接密实，接口扣件安装牢固。
CFG桩施工工艺、检验方法及技术标准
工序名称
检查项目
检查方法
技术标准
施工准备
清除障碍
目测、挖机探挖
所有障碍物确保清除，施工区域地下无砼块或孤石。
场地平整
挖掘机、目测
软弱地层施工区域、桩机行走区域挖机回填砖渣或砂碎石＞800mm，厚度误差≤200mm，200型挖掘机压实3遍以上，坚实地基平整后挖掘机压实1遍。平整度偏差≤200mm。
地基承载力
平板载荷试验
施工结束28天后按设计要求进行。一般情况下，桩面高出土体面100mm，偏差≤10mm；砂石垫层应夯实，垫层厚度300mm，偏差≤10mm。
抽检数量不应少于总桩数的0.5-1%，且不得不于3点。
成孔
钻头直径
钢卷尺
直径双向误差不大于10mm。
螺旋叶片直径
钢卷尺
直径双向误差不大于10mm。
钻杆定位器
钢卷尺
定位器直径与钻头及螺旋叶片直径相匹配。
深度标尺
钢卷尺
钻机主塔左侧设深度标尺，每250mm一标尺单位，标尺长度应＞设计深度2m。每一标尺单位长度偏差≤10mm。
桩位
吊线垂
钻头吊线垂对桩位标记，对位偏差≤20mm。
桩机吊装
目测、CFG桩机装配图

CFG桩施工标准

CFG桩的施工工艺
长螺旋钻管内泵压砼施工方法的施工机械也有两种类型的机械：步履式和履带式，如下图：
步履式长螺旋钻机
履带式长螺旋钻机
CFG桩的施工工艺流程
4、工艺流程（如右图）：
4-1平整场地
平整钻孔场地，使其高低差在
30cm以内，使其标高比设计桩顶标高
50cm以上，以保证桩头质量
CFG桩的施工工艺流程
4-4 钻进
按设计桩径、间距、桩深成孔。钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。先慢后快，同时检查钻杆的偏位并及时纠正。在成孔过程中，发现钻杆摇晃或难钻进时放慢进尺，防止桩孔偏斜、位移及钻杆、钻具损坏。根据钻机塔身上的进尺标记，成孔达到设计标高时，停止钻进。钻孔弃土应及时转运到指定场地。
CFG桩简介
2、CFG桩复合地基的发展 1996年中国土木工程学会土力学及基础工程学会在浙江大学召开了复合地基
与实践学术讨论会，促进了复合地基理论和实践水平的进一步提高。目前我国工程实践中应用的复合地基形式主要有：碎石桩复合地基、砂桩复合地基、石灰桩复合地基、水泥土桩复合地基、低强度桩复合地基、土桩灰土桩复合地基、钢筋混凝土复合地基、加筋土地基等。目前复合地基技术及其综合应用在房屋建筑、铁路、公路、机场、堤坝等土木工程建设中得到了广泛应用。
4-2 施工放样
在桩位用直径8mm的长钢筋竖直打入20cm深孔禁止使用筷子，在孔内灌注石灰水或石灰粉，并在孔内插入标记物。
CFG桩施工现场
4-3钻机就位准确，钻机就位后使钻杆垂直对准桩位中心，确保CFG桩垂直度容许
偏差不大于1%。在钻机上挂垂球的方法，在钻架上刻上明显的对照位置线，每根桩施工前由测量员进行桩位对中和垂直度检查，满足要求后方可开钻。

CFG桩基施工工艺标准

CFG桩基施工工艺标准一、基本概念CFG桩是英文Cement Fly-ash Gravel的缩写，意为水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的可变强度桩。

通过调整水泥掺量及配比，其强度等级在C5-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型。

CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基共同工作，故可根据复合地基性状和计算进行工程设计。

CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。

CFG桩的适用范围很广。

在砂土、粉土、粘土、淤泥质土、杂填土等地基均有大量成功的实例。

CFG桩对独立基础、条形基础、筏基都适用。

二、材料2.1碎石：粒径8-25mm2.2水泥：采用42.5级普通硅酸盐水泥或矿渣硅酸盐水泥2.3粉煤灰：等级要求III级或III级以上2.4砂：含泥量小于5％。

中粗砂2.5褥垫层：宜用中砂、粗砂、碎石或级配砂石等，不宜选用卵石，最大粒径不宜大于30mm。

厚度150－300mm，夯填度≤0.9。

三、主要机械长螺旋管内泵料CFG钻机、罐车、混凝土输送泵、搅拌机、装载机等四、施工工艺试桩根据地质报告及当地经验，选定桩型及单桩竖向承载力特征值。

目的一是进一步确定所选桩型的施工可行性，避免桩机全面进场后发现该桩型不适合本场地施工或发现桩承载力远小于地质报告提供的计算值，此时再改桩型就会拖工期且增加费用。

二是根据单桩竖向静载荷试验确定单桩竖向承载力特征值。

由于地质报告提供的数值往往偏于保守，所以可以根据静载报告提高桩承载力，减少桩数。

流程4.1平整场地：清除施工场地内地表附着物,对影响桩机作业的松软土地段采取压实处理，做好场地内的防排水措施。

4.2桩位放样：按照设计图纸的桩位在现场进行布桩,精确放样出桩位中心,并用木桩打入20cm深后灌入白灰。

4.3钻机就位：桩机进入现场，根据设计桩长，沉管入土深度确定机架高度和沉管长度。

cfg桩施工工艺及规范要求

cfg桩施工工艺及规范要求CFG桩施工工艺及规范要求 CFG桩是水泥粉煤灰碎石桩的简称。

它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

与其他桩基相比，由于CFG桩桩体材料可以掺入工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力。

工程造价一般为桩基的1/3—1/2,经济效益和社会效益非常显著。

CFG桩复合地基80年代多用于多层建筑处理，目前大量用于高层和超高层建筑地基的加固。

桩身强度等级多在C15—C25之间。

CFG桩复合地基施工流程图设备、人员进场？测放桩位、材料采购?试桩施工？桩基顺序施工?清槽至桩顶标高凿桩头?检测?褥垫层施工？退场。

单桩施工工艺流程：钻机就位?钻孔?终空至设计深度？压灌混凝土?提钻并压灌砼至孔口.施工工艺1、放线:施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示,桩位偏差小于2cm。

2、成孔:长螺旋钻机成孔，应匀速钻进,避免形成螺旋孔，成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m，确保桩端进入持力层深度大于200mm:垂直度偏差小于1，。

3、砼灌注:成孔至设计深度后,现场指挥员应通知钻机停钻提升钻杆,并同时通知司泵开始灌注砼并保持连续灌注。

灌注砼至桩顶时，应适当超过桩顶设计标高70cm左右（至槽面上3 0cm左右），以保证桩顶标高和桩顶砼质量均符合设计要求：灌注砼之前，应检查管路是否顺畅稳固；每班第1根桩灌注前，应用水泥砂浆湿润管路。

压灌砼时一次提钻高度小于25cm，混凝土埋钻高度大于1。

0m;现场设专人负责检查砼灌注质量及意外情况的处理:商品混凝土进场后应立即灌注(2小时内)，严禁长时问搁置；保证桩身混凝土至少24小时养护，避免扰动;施工过程中应认真填写施工记录，每台班或每日留取试块1，2组。

下面是赠送的合同范本，不需要的可以编辑删除~～~~～~教育机构劳动合同范本为大家整理提供，希望对大家有一定帮助.一、_________ 培训学校聘请_________ 籍_________ （外文姓名)_________ （中文姓名）先生/女士/小姐为_________ 语教师，双方本着友好合作精神，自愿签订本合同并保证认真履行合同中约定的各项义务。

CFG桩施工技术要求

CFG桩施工技术要求：一、工程材料：1.1碎石碎石为不溶于地下水或不受侵蚀影响的硬骨料，一般采用砾石、碎石等，其粒径为20～50mm，密度为2.7t•m3，松散密度为1.39t•m3，含水率0.96%，含泥量不得大于5％。

1.2石屑宜选用与同一种碎石原料进行加工，掺入的数量应由试验确定，不能随意添加。

其各项参数如下：粒径2.5～10mm，密度2.7t•m3，松散密度1.47t•m3，含水率1.05%，含泥量不得大于5％。

1.3水泥一般采用普通硅酸盐水泥，质量优良，新鲜无结块，满足质量标准要求。

1.4粉煤灰应选用Ⅲ级或Ⅲ级以上等级粉煤灰。

二、施工准备工作：2.1认真核对施工现场地质情况，防止施工时沉管振动破坏；2.2按设计要地求布置桩位，绘出布桩平面图，标出打桩顺序和注明桩位编号，具体施工注意事项应详加说明；2.3对现场及邻近的地下管线、地上建筑物等应事前进行清理；2.4搞好现场测量工作，水准控制点及平面控制点应按测规要求引至现场，以控制桩的调程及位置；2.5 CFG桩施工前，须进行试验，以便确定成桩有关技术参数，待参数确定后再行组织施工。

三、施工工艺要求：3.1施工前应按设计要求由试验室进行配合比试验，施工时按配合比配制混合料。

坍落度及成桩后桩顶浮浆厚度必须符合规范要求3.2处理深度：以È5层砂质粘土-粉质粘土作为桩端持力层，桩进入持力层不小于5米，桩长大于7米，桩径为400mm；处理后的复合地基承载力特征值fak≥250kPa。

3.3在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，遇到饱和砂土或饱和粉土层，不得停泵待料；沉管灌注成桩施工拔管速度应按匀速控制，拔管速度应控制在1.2-1.5m/min左右，如遇淤泥或淤泥质土，拔管速度应适当放慢；3.3混凝土现场浇灌过程中一定要确保桩体混凝土的密实性，保证桩截面尺寸；3.4施工桩顶标高宜高出设计桩顶标高不少于0.5m；3.4 成桩过程中，抽样做混合料试块，每台机械一天应做一组（3块）试块，标准养护，测定其立方体抗压强度。

CFG桩施工工艺标准

CFG桩施工工艺标准1 基本规定1.2 CFG桩复合地基设计时应进行地基变形验算。

1.3技术人员应掌握所承担工程的地基处理目的、加固原理、技术要求和质量标准等。

施工中应有专人负责质量控制和监测，并做好施工记录。

当出现异常情况时，必须及时会同有关部门妥善解决。

1.4 施工过程中应有专人机构负责质量监理。

施工结束后应按国家有关规定进行工程质量检验和验收。

2 施工准备2.1 技术准备（1）施工前应有具备下列资料和条件1）建筑物场地工程地质报告和必要的水文资料；2）CFG桩布桩图，并应注明桩位编号，以及设计说明和施工说明；3）建筑场地邻近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料；4）建筑物场地的水准控制点和建筑物位置控制坐标等资料；5）具备“三通一平”条件。

（2）施工技术方案1）确定施工机具和配套设施；2）编制材料供应计划，标明所用材料的规格、质量要求和数量；3）试成孔应不小于2个，以复核地质资料以及设备、工艺是否适宜，核定选用的技术参数；4）按施工平面图放好桩位；5）确定施的顺序及桩机行走路线；6）施工前，施工单位放好桩位、CFG桩的轴线定位点及测量基线，并由监理、业主复核；7）在施工机具上做好进尺标志。

2.2 主要机具设备（1）振动沉拔桩锤规格与技术性能见表4.6.2.2。

振动沉拔桩锤规格与技术性能表4.6.2.2（2）泥浆护壁所采用的钻机见本标准2.2节。

3 材料和质量要求3.1 水泥（1）根据工程特点、所处环境以及设计、施工的要求，选用强度等级为32.5以上的水泥。

（2）施工前，对所用水泥应检验其初终凝时间、安定性和强度，作为生产控制和进行配合比设计的依据。

必要时，应检验水泥的其他性能。

（3）水泥应按规定堆放在防雨、防潮的水泥库内。

如果储存不当引起、质量明显下降或水泥出厂超过三个月时，应在使用前对其质量进行复验，并按复验结果使用。

3.2 褥垫层材料褥垫层材料宜用中砂、粗砂、碎石或级配砂石等。

cfg桩施工工艺及规范要求

cfg 桩施工工艺及规范要求CFG桩施工工艺及规范要求CFG桩是水泥粉煤灰碎石桩的简称。

它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

与其他桩基相比，由于CFG桩桩体材料可以掺入工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力。

工程造价一般为桩基的1/3 —1/2 ，经济效益和社会效益非常显著。

CFG桩复合地基80年代多用于多层建筑处理，目前大量用于高层和超高层建筑地基的加固。

桩身强度等级多在C15-C25之间。

CFG桩复合地基施工流程图设备、人员进场?测放桩位、材料采购?试桩施工?桩基顺序施工?清槽至桩顶标高凿桩头?检测?褥垫层施工?退场。

单桩施工工艺流程:钻机就位?钻孔?终空至设计深度?压灌混凝土?提钻并压灌砼至孔口。

施工工艺1、放线: 施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。

2、成孔: 长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔, 成孔深度在钻杆上应有明确标记，成孔深度误差不超过0.1m确保桩端进入持力层深度大于200mm: 垂直度偏差小于1, 。

3、砼灌注: 成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注砼并保持连续灌注。

灌注砼至桩顶时，应适当超过桩顶设计标高70cm左右（至槽面上3 0cm左右），以保证桩顶标高和桩顶砼质量均符合设计要求：灌注砼之前，应检查管路是否顺畅稳固;每班第1 根桩灌注前，应用水泥砂浆湿润管路。

压灌砼时一次提钻高度小于25cm混凝土埋钻高度大于1.0m;现场设专人负责检查砼灌注质量及意外情况的处理：商品混凝土进场后应立即灌注（2 小时内），严禁长时问搁置; 保证桩身混凝土至少24 小时养护，避免扰动;施工过程中应认真填写施工记录，每台班或每日留取试块1,2 组。

下面是赠送的合同范本，不需要的可以编辑删除〜〜〜〜〜〜教育机构劳动合同范本为大家整理提供，希望对大家有一定帮助。

CFG桩地基工程施工工艺标准

- 让每一个人同等地提高自我CFG 桩地基工程施工工艺标准1合用范围本工艺标准合用于工业与民用建筑中粘性土、粉土和已自重固结的素填土等场所的地基办理。

2引用标准建筑地基基础工程施工质量查收规范（GB50202—2002）建筑工程施工质量查收一致标准（GB50300—2001）建筑地基办理技术规范（JGJ79—2002、J220—2002）建筑桩基技术规范（ JGJ94— 94）基桩低应改动力检测规程（JGJ/T93— 95）3术语水泥粉煤灰碎石桩法——由水泥、粉煤灰、碎石、石屑或砂等混淆料掺适当水拌和形成高粘结强度桩，并由桩、桩间土和褥垫层一同构成复合地基的地基办理方法。

褥垫层——在桩顶和建筑物基础垫层之间铺设的一层粒状散体资料，用于调整建筑物在桩和桩间土上的荷载分派。

4资料要求4.1骨料宜用坚硬卵石或新鲜机碎石，粒径宜为15 ㎜～ 30㎜。

4.2石屑宜用新鲜机碎石，粒径宜为 2 ㎜～ 10㎜。

4.3砂宜采纳中砂或粗砂。

4.4粉煤灰切合国家标准《用于水泥和混凝土中的粉煤灰》GB1596 等的规定。

4.5水泥宜采纳 P.O 32.5 水泥。

4.6 褥垫层资料可为级配砂石、碎石、粗砂或中砂。

级配砂石和碎石的最大粒径不宜大于 30 ㎜。

5施工准备5.1 作业条件5.1.1 基坑开挖至预留土层标高，场所通水、通电。

5.1.2 拥有拟建物场所的岩土工程勘探报告。

5.1.3 拥有拟建物的坐标控制点和场所的高程控制点。

5.1.4 拥有 CFG 桩的设计布桩图，图中标明桩位、编号、设计说明以及施工说明。

5.1.5 拥有拟建物场所内陆下修建物、高压电缆、通信电缆和上下水管线等阻碍物的检查资料。

5.2 资料准备5.2.1 联合所用资料的规格，技术要乞降数目拟订资料供给计划。

5.2.2 对资料进行试验、复验。

现场自拌混淆料的工程，应提早申请配合比试验。

5.3 主要机具可泵压混淆料的长螺旋钻机，振动沉管机，混凝土输送泵，混凝土搅拌机（自拌混凝土时使用），资料计量设施，手推车等。

CFG桩复合地基施工质量标准

CFG桩施工工艺和质量标准文件（试行版）目录一编制说明-------------------------------------------2 二概述-----------------------------------------------3 三适用范围-------------------------------------------3 四准备工作-------------------------------------------3 五工艺流程-------------------------------------------5 六CFG桩施工工艺和质量标准----------------------------6 6.1 定位放线-----------------------------------------6 6.2 成桩----------------------------------------------6 6.3 记录----------------------------------------------6 6.4 桩间土开挖和桩头处理------------------------------6 6.5 褥垫层铺设工艺流程和质量标准----------------------66.6 质量标准------------------------------------------8七、施工质量检查和验收--------------------------------8一、编制说明由集团工程管理中心编制的《0集团复合地基工程真空预压法施工工艺和质量标准》，是根据：中华人民共和国行业标准《建筑地基处理技术规范》（jgj79-2012)结合0集团软基工程实际情况综合编制而成。

本标准为试行版，各区域、项目在执行过程中如有疑问和建议，请与集团工程管理中心联系。

试行期间，工程管理中心将收集、整理各方意见，调整成熟后正式出版。
