以太网交换机结构和原理.

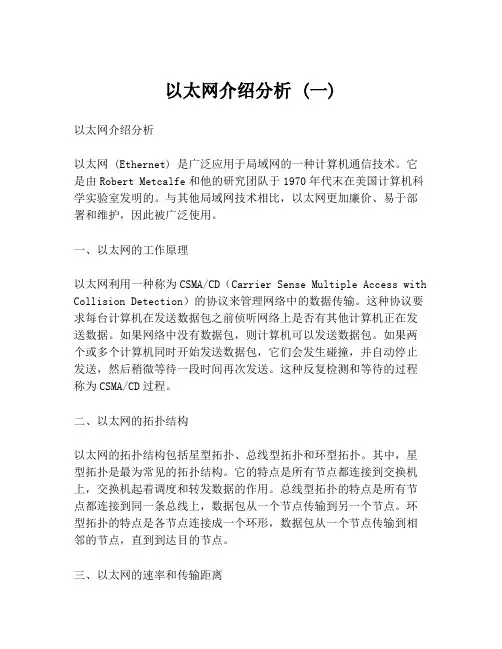

以太网介绍分析 (一)
以太网介绍分析 (一)以太网介绍分析以太网 (Ethernet) 是广泛应用于局域网的一种计算机通信技术。
它是由Robert Metcalfe和他的研究团队于1970年代末在美国计算机科学实验室发明的。
与其他局域网技术相比，以太网更加廉价、易于部署和维护，因此被广泛使用。
一、以太网的工作原理以太网利用一种称为CSMA/CD（Carrier Sense Multiple Access with Collision Detection）的协议来管理网络中的数据传输。
这种协议要求每台计算机在发送数据包之前侦听网络上是否有其他计算机正在发送数据。
如果网络中没有数据包，则计算机可以发送数据包。
如果两个或多个计算机同时开始发送数据包，它们会发生碰撞，并自动停止发送，然后稍微等待一段时间再次发送。
这种反复检测和等待的过程称为CSMA/CD过程。
二、以太网的拓扑结构以太网的拓扑结构包括星型拓扑、总线型拓扑和环型拓扑。
其中，星型拓扑是最为常见的拓扑结构。
它的特点是所有节点都连接到交换机上，交换机起着调度和转发数据的作用。
总线型拓扑的特点是所有节点都连接到同一条总线上，数据包从一个节点传输到另一个节点。
环型拓扑的特点是各节点连接成一个环形，数据包从一个节点传输到相邻的节点，直到到达目的节点。
三、以太网的速率和传输距离以太网的传输速率通常为10Mbps、100 Mbps或1000Mbps。
在实际应用中，越高的传输速率意味着更大的带宽和更高的传输效率。
以太网的传输距离受网线材料和信号衰减等因素影响。
一般而言，100米是以太网正常的传输距离。
四、以太网的优缺点以太网被广泛应用于局域网的原因之一是其优良的性价比。
与其他局域网技术相比，它更加便宜。
此外，它的部署和维护也更加简单。
另一方面，以太网的主要缺点是其速度相对较慢。
与一些现代的局域网技术（如光纤网络）相比，它的速度远远不够快。
总之，以太网是一种被广泛应用于局域网中的计算机通信技术。
4.以太网及交换机的工作原理
局域网标准( ):IEEE802标准集 局域网标准( 续):IEEE802标准集
•IEEE802.1------局域网体系结构、寻址、网络互连与网络管理 •IEEE802.2-------逻辑链路控制(LLC)子层的功能与服务 •IEEE802.3-------以太网 CSMA/CD访问控制方法和物理层技术规范 •IEEE802.4-------令牌总线网 Token-Bus •IEEE802.5-------令牌环网 Token-Ring •IEEE802.6-------城域网 •IEEE802.7-------宽带局域网 •IEEE802.8-------光纤技术 FDDI •IEEE802.9-------综合数据话音网络 •IEEE802.10------网络安全与保密 •IEEE802.11------无线局域网 •IEEE802.12------需求优先 •IEEE802.13 ------(未使用) •IEEE802.14 ------电缆调制解调器 •IEEE802.15 ------无线个人网 •IEEE802.16 ------宽带无线接入 •IEEE802.17 ------可靠个人接入技术
交换机的工作原理 mac地址表的形成过程 mac地址表的形成过程 数据帧的转发/ 数据帧的转发/过滤
地址学习
MAC地址表 地址表 初始的MAC地 初始的MAC地 址表为空 E0: E1: E2: E3:
主机A： 主机 ： 00-D0-F8-00-11-11
E0
E1
主机B： 主机 ： 00-D0-F8-00-22-22
以太网原理通俗易懂图文说明PPT课件
含义
Length/T > 1500 代表了该帧的类型 Length/T <= 1500 代表了该帧的长度
第5页/共44页
以太网原理---CSMA/CD
以 太 网 原 理 ---CSMA/CD
• CS：载波侦听。 • 在发送数据之前进行监听，以确保线路空闲，减少冲突的机会。
• MA：多址访问。 • 每个站点发送的数据，可以同时被多个站点接收。
由硬件asic实现转发路由算法最长匹配第一包路由以后做精确匹配包转发率低高命中或者更低没命中成本高低对路由变化的适应能力强弱二层交换不支持支持低端的路由器和l3的区别华为机密未经许可不得扩散文档密级
引入
• 我们知道局域网包含以太网,令牌环和令牌总线等等, 这些技术当中以太网技术以其简明高效的特点逐渐占 据了主导地位,所以以下课程单独讲以太网技术。
• 但VLAN技术也有缺点：
• 使用VLAN来划分网络后，网络的效率提高不少，可是本来不需要相互 访问的两个部门，现在又要少量的访问需求，该怎么办到呢？
我有个办法，你看行吗—— 让VLAN只限制 广播报文，不限制单播报文！
第28页/共44页
解决办法（一）
解 决办法 （一）
使用路由器连接不同的VLAN
第12页/共44页
由HUB组建以太网的实质
由 HUB组 建 以 太 网 的实质
• 实际上网络中由HUB组建以太网，仍然存在以下缺陷： • 冲突严重； • 广播泛滥； • 无任何安全性。
由HUB组建以太网，依然是一种共享式以太网。
第13页/共44页
L2工作模型
L2工 作 模 型
(BRIDGE/以太网交换机/L2) 设备工作模型：
• 为什么L3不增强对路由变化的适应能力？ • 答：必须使用更昂贵的CUP，成本增高。
以太网交换机原理动画演示
以太网交换机原理动画演示以太网交换机是计算机网络中非常重要的设备，它起到了连接各种网络设备的关键作用。
为了更好地理解以太网交换机的工作原理，下面我将通过动画演示的方式来详细介绍。
1. 动画开始进入动画演示，我们首先看到一个以太网交换机的示意图。
交换机由多个端口组成，每个端口都可以连接一个网络设备，如计算机、服务器等。
2. 帧的传输在动画中，我们可以看到有多个设备同时向交换机发送数据帧。
数据帧是网络通信中最基本的单位，它包含了源MAC地址、目的MAC 地址、数据等信息。
3. MAC地址和端口的映射交换机接收到一个数据帧后，会先读取其中的目的MAC地址。
它会查找自己的转发表，判断目的MAC地址所对应的端口。
如果表中有对应的记录，交换机会将数据帧直接转发到目标端口；如果表中没有对应的记录，交换机则会进行广播操作。
4. 广播和学习过程在动画中，当交换机发现没有对应的记录时，它会将数据帧广播到所有的端口上，这样所有连接在交换机上的设备都能收到该数据帧。
同时，交换机还会将源MAC地址和接收到该帧的端口记录在转发表中，这样下次如果有数据要发送给该MAC地址，交换机就能够根据表中的记录直接转发，而无需进行广播操作。
5. 学习和转发表的更新在动画的演示中，我们可以看到转发表会不断地更新。
当交换机接收到一个数据帧时，它会查找源MAC地址在转发表中的记录。
如果有对应的记录，则更新记录中的端口信息；如果没有对应的记录，则添加一条新的记录。
这样，交换机能够根据最新的转发表信息来决定如何转发数据帧。
6. 数据的转发根据转发表的信息，交换机会将数据帧直接转发到目标端口，而无需广播到所有的端口上。
这样，交换机提供了高效的数据转发，避免了数据在网络中的冲突和碰撞。
7. 动画结束通过动画演示，我们对以太网交换机的工作原理有了更深入的了解。
交换机的核心功能是通过学习和转发表的维护，实现了有效的数据转发。
它使得网络通信更加高效可靠，成为了现代计算机网络中不可或缺的设备。
以太网二层交换原理
PPP (RFC 1661) 封装 标 志 地 址 控 制 协 议 标 记 静 荷 填 充 域 F C S标 志
o 1 1 1 1 1 1 o 1 1 1 1 1 1 1 1 o o o o o o 1 1 1 或 2 字 节 可 变 可 变 2 / 4 字 节 o 1 1 1 1 1 1 o
网络号码为127.X.X.X，这样的网络号码用作本地软件回送测试（Loopback test）之用。 如：127.0.0.1
2019/10/20
10
IP路由
在路由器中，寻找一条将报文从信源机传往信宿机的传输 路径的过程，称之为寻径。在路由器中，寻径采用的是表驱动 的方式。
在 Internet 的各主机和网关上都包含一个路由表，指明去往 某信宿机的路径。在传送报文时，根据报文的目的地址，查找 路由表，得到一条去往目的地址的路径。
TB053001
以太网二层交换原理
ISSUE 1.0
2019/10/20
光网络产品课程开发室
1
学习目标
学习完本课程，您应该能够：
掌握以太网二层交换基本原理 掌握ET1二层交换基本原理
2019/10/20
2
参考资料
《SS61ET1S单板开局指导书》 《SS42ET1O单板开局指导书》
2019/10/20
Reverse Address Resolution Protocol Internet控制报文协议ICMP
Internet Control Message Protocol

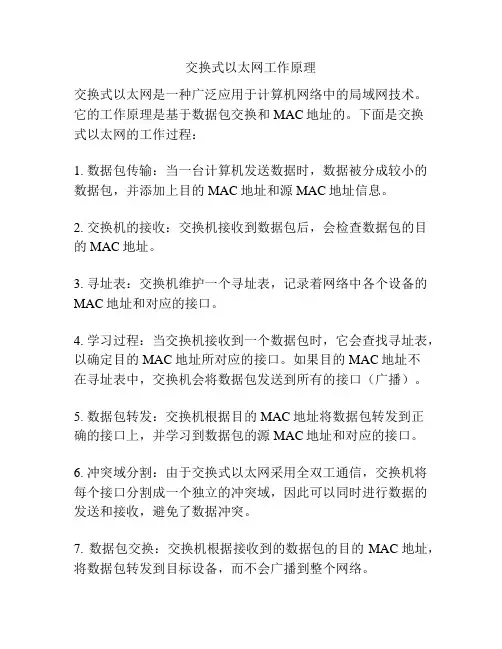

交换式以太网工作原理
交换式以太网工作原理
交换式以太网是一种广泛应用于计算机网络中的局域网技术。
它的工作原理是基于数据包交换和MAC地址的。
下面是交换
式以太网的工作过程：
1. 数据包传输：当一台计算机发送数据时，数据被分成较小的数据包，并添加上目的MAC地址和源MAC地址信息。
2. 交换机的接收：交换机接收到数据包后，会检查数据包的目的MAC地址。
3. 寻址表：交换机维护一个寻址表，记录着网络中各个设备的MAC地址和对应的接口。
4. 学习过程：当交换机接收到一个数据包时，它会查找寻址表，以确定目的MAC地址所对应的接口。
如果目的MAC地址不
在寻址表中，交换机会将数据包发送到所有的接口（广播）。
5. 数据包转发：交换机根据目的MAC地址将数据包转发到正
确的接口上，并学习到数据包的源MAC地址和对应的接口。
6. 冲突域分割：由于交换式以太网采用全双工通信，交换机将每个接口分割成一个独立的冲突域，因此可以同时进行数据的发送和接收，避免了数据冲突。
7. 数据包交换：交换机根据接收到的数据包的目的MAC地址，将数据包转发到目标设备，而不会广播到整个网络。
总的来说，交换式以太网通过学习MAC地址和使用交换机进行数据包转发，实现了高效的数据传输和冲突域分割，提高了网络性能和可靠性。
以太网工作原理
以太网工作原理以太网是一种常见的局域网技术，它使用了一种称为CSMA/CD（载波监听多路访问/碰撞检测）的协议来控制数据传输。
在以太网中，数据被分割成帧，然后通过网络传输。
接下来，我们将详细介绍以太网的工作原理。
首先，以太网使用CSMA/CD协议来控制数据传输。
这意味着当一个设备想要发送数据时，它首先会监听网络，确保没有其他设备正在发送数据。
如果网络空闲，设备就会发送数据。
但是，如果多个设备同时发送数据，就会发生碰撞。
当检测到碰撞时，设备会随机等待一段时间，然后重新发送数据。
其次，以太网使用MAC地址来识别设备。
每个以太网设备都有一个唯一的MAC地址，它由48位二进制数组成。
当数据帧被发送到网络上时，它包含了目标设备的MAC地址，以太网设备会根据这个地址来决定是否接收数据。
此外，以太网使用了CSMA/CD协议来控制网络的拓扑结构。
在以太网中，常见的拓扑结构包括总线型、星型和树型。
总线型拓扑中，所有设备都连接到同一条总线上；星型拓扑中，所有设备都连接到一个中央设备上；树型拓扑则是将多个星型拓扑连接在一起。
最后，以太网使用了以太网交换机来提高网络性能。
交换机可以根据MAC地址来转发数据，而不是像集线器一样简单地将数据广播到整个网络上。
这样可以减少网络拥塞，提高数据传输效率。
总之，以太网是一种常见的局域网技术，它使用了CSMA/CD协议来控制数据传输，使用MAC地址来识别设备，使用不同的拓扑结构来搭建网络，同时利用以太网交换机来提高网络性能。
通过了解以太网的工作原理，我们可以更好地理解局域网的工作方式，从而更好地设计和管理网络。
以太网交换机介绍
交换机/路由器配置与管理
Cisco Catalyst 4006的接线面板
交换机/路由器配置与管理
Catalyst 6500系列主要为企业和电信运营商网络提供高 度可用、安全的融合网络服务。这些交换机可满足骨干网、 分布层、布线室结构以及数据中心环境对高可用性、可扩 展性、高级服务和多层交换越来越高的要求。 该系列提供有3插槽、6插槽、9插槽和13插槽的机箱， 以及多种集成式服务模块，包括数千兆位的网络安全性、 内容交换、语音和网络分析模块，能提供48到576个 10/100/1000以太网端口，和支持192个1Gbps或32个10Gbps 骨干网端口，能作为每秒数亿个数据包处理能力的网络核 心交换机。
⑻ 支持流量控制 能够控制交换机的数据流量，HDX、FDX是通用的流量控 制标准，目前的交换机一般均支持。 ⑼ 易于扩展 对于核心层交换机，应注意其扩展性，通常应是模块化 的交换机，能在未来根据应用的需要，通过添加功能模块， 来增强交换机的功能和增加接口。
交换机产品简介 目前生产交换机的主流厂商主要有Cisco和华为 3COM公司，其生产的交换机是市场应用的主流。
交换机/路由器配置与管理
4．根据结构的不同，交换机可分为固定端口 交换机和模块化交换机。 固定端口交换机只能提供有限的端口和固定类 型的接口，从连接的用户数量和所使用的传输介 质上看，存在一定的局限性。这类交换机也有桌 面式和机架式之分，机架式便于安装和管理。 5．根据工作协议的层分类，交换机可分类第2层 交换机、第3层交换机和第4层交换机。 第2层交换机根据数据链路层的信息（MAC地址） 完成不同端口间的数据交换。接入层交换机一般 就采用第2层交换机。 第3层交换机具有路由功能，能识别网络层的IP信 息，并将IP地址用于网络路径的选择，并能够在不 同网段间实现数据的线速交换。
网络交换机的工作原理 交换机 原理 机制
一、交换机的工作原理1.交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。
2.交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。
3.如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。
这一过程称为泛洪（flood）。
4.广播帧和组播帧向所有的端口转发。
二、交换机的三个主要功能学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。
消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。
三、交换机的工作特性1.交换机的每一个端口所连接的网段都是一个独立的冲突域。
2.交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播（惟一的例外是在配有VLAN的环境中）。
3.交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备（此处所述交换机仅指传统的二层交换设备）。
四、交换机的分类依照交换机处理帧时不同的操作模式，主要可分为两类：存储转发：交换机在转发之前必须接收整个帧，并进行错误校检，如无错误再将这一帧发往目的地址。
帧通过交换机的转发时延随帧长度的不同而变化。
直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。
由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。
五、二、三、四层交换机？多种理解的说法：1.二层交换（也称为桥接）是基于硬件的桥接。
基于每个末端站点的唯一MAC地址转发数据包。
二层交换的高性能可以产生增加各子网主机数量的网络设计。
其仍然有桥接所具有的特性和限制。
1以太网介绍及工作原理
以太网的解释以太网(EtherNe t)以太网最早由X e rox（施乐）公司创建，在1980年，D EC、lntel和X erox三家公司联合开发成为一个标准，以太网是应用最为广泛的局域网，包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3IEEE 802.3标准它规定了包括物理层的连线、电信号和介质访问层协议的内容。
以太网是当前应用最普遍的局域网技术。
它很大程度上取代了其他局域网标准，如令牌环、FDDI和AR CNET。
历经100M以太网在上世纪末的飞速发展后，目前千兆以太网甚至10G以太网正在国际组织和领导企业的推动下不断拓展应用范围。
历史以太网技术的最初进展来自于施乐帕洛阿尔托研究中心的许多先锋技术项目中的一个。
人们通常认为以太网发明于1973年，当年罗伯特.梅特卡夫(RobertMetcalf e)给他PARC的老板写了一篇有关以太网潜力的备忘录。
但是梅特卡夫本人认为以太网是之后几年才出现的。
在1976年，梅特卡夫和他的助手David Boggs发表了一篇名为《以太网：局域计算机网络的分布式包交换技术》的文章。
1979年，梅特卡夫为了开发个人电脑和局域网离开了施乐，成立了3Com公司。
3com 对迪吉多, 英特尔, 和施乐进行游说，希望与他们一起将以太网标准化、规范化。
这个通用的以太网标准于1980年9月30日出台。
当时业界有两个流行的非公有网络标准令牌环网和AR CNET，在以太网大潮的冲击下他们很快萎缩并被取代。
而在此过程中，3Com也成了一个国际化的大公司。
梅特卡夫曾经开玩笑说，Jerry Saltzer为3Com的成功作出了贡献。
以太网是什么意思有什么工作原理
以太网是什么意思有什么工作原理以太网在互联设备之间以10~100Mbps的速率传送信息包，那么你对以太网了解多少呢?以下是由店铺整理关于什么是以太网的内容，希望大家喜欢!以太网的概念以太网(Ethernet)指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范，是当今现有局域网采用的最通用的通信协议标准。
以太网络使用CSMA/CD(载波监听多路访问及冲突检测)技术，并以10M/S的速率运行在多种类型的电缆上。
以太网与IEEE802.3系列标准相类似。
包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网。
它们都符合IEEE802.3。
以太网的拓扑结构总线型所需的电缆较少、价格便宜、管理成本高，不易隔离故障点、采用共享的访问机制，易造成网络拥塞。
早期以太网多使用总线型的拓扑结构，采用同轴缆作为传输介质，连接简单，通常在小规模的网络中不需要专用的网络设备，但由于它存在的固有缺陷，已经逐渐被以集线器和交换机为核心的星型网络所代替。
星型管理方便、容易扩展、需要专用的网络设备作为网络的核心节点、需要更多的网线、对核心设备的可靠性要求高。
采用专用的网络设备(如集线器或交换机)作为核心节点，通过双绞线将局域网中的各台主机连接到核心节点上，这就形成了星型结构。
星型网络虽然需要的线缆比总线型多，但布线和连接器比总线型的要便宜。
此外，星型拓扑可以通过级联的方式很方便的将网络扩展到很大的规模，因此得到了广泛的应用，被绝大部分的以太网所采用。
以太网的工作原理以太网采用带冲突检测的载波帧听多路访问(CSMA/CD)机制。
以太网中节点都可以看到在网络中发送的所有信息，因此，我们说以太网是一种广播网络。
以太网的工作过程如下：当以太网中的一台主机要传输数据时，它将按如下步骤进行：1、监听信道上是否有信号在传输。
如果有的话，表明信道处于忙状态，就继续监听，直到信道空闲为止。
交换式以太网组网技术
存储转发
交换机首先存储整个数据帧，然 后根据MAC地址表进行转发。这 种方式可以避免风暴，但交换速 度较慢。
碎片丢弃
交换机在接收到小于一定长度 （如64字节）的数据帧时，直接 丢弃该帧。这种方式可以有效减 少网络中的小包流量，提高网络 性能。
03 交换式以太网的组网技术
CHAPTER
星型拓扑结构
交换式以太网组网技术
目录
CONTENTS
• 引言 • 交换式以太网的基本原理 • 交换式以太网的组网技术 • 交换式以太网的性能优化 • 交换式以太网的应用场景 • 总结与展望
01 引言
CHAPTER
交换式以太网的发展历程
01
02
03
起源
以太网技术起源于20世纪 70年代，最初是为了实现 简单、经济的局域网连接。
网状拓扑结构
总结词
网状拓扑结构是一种复杂的以太网组网 方式，其中节点之间有多条通信路径。
VS
详细描述
在网状拓扑结构中，节点之间有多条通信 路径，每个节点都可以直接或间接地与其 他节点通信。这种结构提供了高可用性和 灵活性，但需要复杂的配置和管理，同时 成本也较高。
04 交换式以太网的性能优化
CHAPTER
交换机通过学习源MAC地址，自动建立和维护MAC地址表。当 MAC地址发生变化时，地址表会自动更新。
去抖动处理
对于网络中的重复帧，交换机进行去抖动处理，确保只转发一次有 效帧。
交换式以太网的交换方式
直通交换
交换机在接收到数据帧时，立即 从相应的端口转发出去，不需要 存储整个数据帧。这种方式交换 速度快，但无法处理风暴。
前导码
用于同步，由7个字节的10101010和1个 字节的101010101组成。
以太网交换机结构和原理
以太网交换机结构和原理1.物理结构:交换机的内部由多个交换模块组成，通常包括端口管理模块、转发引擎和交换矩阵。
端口管理模块负责管理每个端口的状态，包括连接状态、速度和双工模式等。
转发引擎用来处理数据包的转发和接收，以及生成和更新MAC地址表。
交换矩阵是交换机的核心部分，负责实现快速、准确的数据包转发。
2.数据转发和交换算法:以太网交换机的关键任务是根据数据包的目的MAC地址转发数据包。
当交换机接收到数据包时，它会通过查找MAC地址表来确定数据包的目的地址所对应的端口。
如果交换机的MAC地址表中没有对应的地址，它会广播数据包到所有连接的端口上。
交换机使用不同的交换算法来确定数据包的转发路径。
其中，最常用的算法是学习算法和转发算法。
学习算法用来学习和记录设备之间的MAC 地址和端口的对应关系，以建立和更新MAC地址表。
转发算法用来确定数据包的转发路径，以保证数据包能够快速、准确地到达目的地。
3.网络流量控制:流量控制的主要方法包括速率限制、拥塞控制和碰撞检测。
速率限制用来限制每个端口进出的数据包速率，以避免网络拥堵。
拥塞控制主要针对网络中的拥塞情况，通过调整转发速率，避免数据包堆积和丢失。
碰撞检测用来检测并解决网络中的碰撞问题，以确保数据的可靠传输。
此外，以太网交换机还支持虚拟局域网（VLAN）的功能。
VLAN可以通过将不同的设备划分到不同的虚拟网络中，以实现安全隔离和更好的网络性能。
总结起来，以太网交换机通过物理结构、数据转发和交换算法以及网络流量控制来实现多个设备之间的数据传输。
它的设计和实现使得局域网中的数据传输更加高效、可靠，并且支持多种功能，如VLAN等。
随着技术的发展，以太网交换机的性能和功能还将不断提升，以适应不断变化和发展的网络需求。
以太网交换机结构和原理
以太网交换机结构和原理以太网交换机是一种基于以太网技术的网络设备，主要用于实现局域网的数据交换。
它的主要作用是根据目的MAC地址和端口的对应关系，将数据包从一个端口复制并转发给目标端口，从而实现数据的快速传输和转发。
下面将从交换机的结构和原理两方面进行详细介绍。
一、交换机的结构1.交换机的外部结构交换机通常具有多个接口，用于连接多台终端设备，如计算机、服务器、打印机等。
每个接口都有一个端口号，用于标识不同的接口。
交换机能够通过不同的端口号将数据发送到相应的接口。
2.交换机的内部结构交换机内部通常包含以下几个主要部分：（1）端口：交换机的每个端口都与一个终端设备相连，可以通过端口来接收和发送数据。
（2）转发引擎：转发引擎是交换机的核心部分，主要负责实现数据包的转发和处理。
转发引擎通常由ASIC芯片（专用集成电路）组成，能够对数据包进行快速处理和转发。
（3）存储器：交换机通常具有一定的存储器容量，用于存储MAC地址表、数据包缓存等。
（4）控制板：控制板通常由CPU、操作系统和管理功能组成，用于控制和管理交换机的运行。
二、交换机的工作原理交换机的工作原理主要有两种模式：存储转发模式和直通模式。
1.存储转发模式（1）数据接收：当交换机接收到一个数据包时，首先会通过物理层和数据链路层的处理将数据包的帧头提取出来，并将源MAC地址记录到MAC地址表中。
（2）MAC地址表：MAC地址表存储了每个端口对应的MAC地址，以及MAC地址和接口的对应关系。
当交换机接收到一个新的数据包时，会根据源MAC地址在MAC地址表中查找对应的接口。
（3）根据MAC地址转发：如果在MAC地址表中找到了源MAC地址对应的接口，则将数据包发送到相应的接口，并更新源MAC地址的端口信息。
如果没有找到源MAC地址对应的接口，则将数据包广播到所有的端口上。
（4）根据目的MAC地址转发：当交换机接收到一个数据包时，会根据目的MAC地址在MAC地址表中查找对应的接口。
以太网交换机工作原理
以太网交换机工作原理
以太网交换机是一种网络设备，用于在局域网（LAN）中转
发以太网帧。
它的工作原理如下：
1. MAC地址学习：当交换机收到一个以太网帧时，它会提取
帧中的目标MAC地址，并将该地址与输入端口关联起来，以
此学习哪个MAC地址位于哪个端口。
交换机将这些信息记录
在一个地址表中。
2. MAC地址转发：一旦交换机学习到某个MAC地址位于特
定的端口上，它将只向该端口转发帧，而不是向所有端口广播。
这种方式可以提高网络的效率和安全性。
3. 广播和未知目标处理：当交换机收到一个广播帧时，它会将该帧发送到所有的端口上，以便其他设备能够接收到。
对于目标MAC地址未知的帧，交换机将其发送到除接收端口外的所
有端口上。
4. 数据转发速度：以太网交换机通常具有高速转发能力。
它能够以硬件方式进行帧的交换和转发，这使得数据能够以线速进行传输，减少了网络延迟。
5. VLAN支持：一些以太网交换机支持虚拟局域网（VLAN）
功能。
VLAN可以将一个物理局域网划分为多个逻辑上的局域网，实现隔离和安全性。
总的来说，以太网交换机通过学习和转发MAC地址来提高网
络效率和安全性。
它有效地减少了网络拥塞和冲突，提供了快速而可靠的数据传输。
以太网交换机结构和原理
以太网交换机结构和原理首先是端口模块，它负责外部设备和交换机之间的物理连接。
每个端口模块通常包括一个物理接口和一个逻辑接口。
物理接口是接入线缆的接口，常见的有RJ-45接口、光纤接口等。
逻辑接口则负责管理该端口的数据流动，对接入的数据进行分析和处理。
交换矩阵是以太网交换机的核心组件，它负责处理数据包的转发和交换。
交换矩阵通过运用复用技术，将多个数据包同时传输到不同的端口的输出队列中，然后根据目的地址进行匹配，找到正确的输出端口并将数据包转发至目标设备。
常见的交换矩阵有共享总线、矩阵式、共享内存等。
共享总线矩阵是一种较为简单的交换机结构，它通过共享一个总线来实现数据包的转发。
当一个数据包到达时，交换机首先会将其存储在内存中，然后通过共享总线依次将数据包发送至目标端口。
这种结构的特点是成本较低，但是容易因总线带宽约束而造成阻塞。
矩阵式交换矩阵采用了矩阵交换技术，能够同时处理多个数据包的转发。
它通过交换矩阵将每个输入端口连接到每个输出端口，并根据目的地址将数据包传输至目标端口，实现了快速的数据转发。
共享内存交换矩阵利用了内存的并行读写能力，能够同时处理多个数据包的转发。
数据包在输入端口接收后暂时存储在共享内存中，然后由交换矩阵根据目的地址将其转发至目标端口。
这种结构的优点是速度快、容量大，但成本较高。
控制模块是以太网交换机的管理中心，它负责控制端口模块和交换矩阵的运行。
控制模块通过解析数据包的目的地址，确定数据包的传输路径，并向交换矩阵下发相应的控制指令。
此外，控制模块还负责维护交换表，记录数据包的源地址、目的地址和对应的输出端口，以便下次转发时快速匹配。
1.当数据包到达交换机时，交换机首先会通过端口模块接收和解析数据包的源地址和目的地址。
2.交换机会检查交换表，查询目的地址对应的输出端口。
如果找到了匹配项，则直接将数据包转发至相应端口；如果未找到匹配项，则将数据包发送至所有的输出端口。
3.接收到数据包的目标设备将会返回一个应答信号，交换机会将该信号交给控制模块进行处理，更新交换表中的源地址和目的地址的映射关系。
以太网交换机
面临问题
面临问题
以太网交换机作为一种数据传输设备，是局域网中重要的设备之一，内部结构端口均为同主机连接，可以在 连接多个端口的同时，实现数据传输，也不会产生冲突。除此之外，以太网交换机成本较低，可以满足不同层次 的实际需求，在大数据时代背景下，以太网交换机技术不断发展，扩展形成了很多复杂的业务。在这个过程中， 以太网交换机也面临着较为严重的安全问题，主要包括以下几个方面：第一，广播恶意攻击；第二，网络攻击； 第三，MAC地址攻击；第四，MAC恶意欺骗；第五，环路攻击。以广播恶意攻击为例，网络是一个开放的平台，交 换机在接受大流量广播数据时，就会通过广播的形式转发这些数据，如果数据的传输控制功能不够完善，那么网 络宽带就会被这些垃圾数据充满，交换机需要具备面对众多数据的传输控制功能。
应用
应用
以太网交换机应用最为普遍，价格也较便宜，档次齐全。因此，应用领域非常广泛，在大大小小的局域网都 可以见到它们的踪影。以太网交换机通常都有几个到几十个端口，实质上就是一个多端口的网桥。另外，它的端 口速率可以不同，工作方式也可以不同，如可以提供10M、100M的带宽、提供半双工、全双工、自适应的工作方 式等。
以太网交换机
交换机
01 概念
03 应用
目录
02 关键技术 04 特点
05 工作原理
07 转发方式
目录
06 面临问题
基本信息
以太网交换机是基于以太网传输数据的交换机，以太网采用共享总线型传输媒体方式的局域网。以太网交换 机的结构是每个端口都直接与主机相连，并且一般都工作在全双工方式。交换机能同时连通许多对端口，使每一 对相互通信的主机都能像独占通信媒体那样，进行无冲突地传输数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉烽火网络有限责任公司 FIBERHOME NETWORKS CO., LTD
交换机的内存
交换机与计算机有相似点是，它也有内存、操作系统、配置和用 户界面，Cisco交换机中，操作系统叫做互连网操作系统 (Internet Operating System)或IOS。下面介绍交换机的存储器。 ROM（只读存储器）：包含路由器正在使用的IOS的一份副本；
另外，由于其简单的实现原理和无阻塞的交换结构使其可以运行在非常高的速率上，半 导体厂商目前已经可以用传统CMOS技术制造出10Gbit/s以上速率的点对点串行收发芯 片。
但这种结构依然会存在业务板总线和交换网板的CrossBar互连问题。由于业务板总线上 的数据都是标准的以太网帧，而一般CrossBar都采用信元交换的模式来体现CrossBar 的效率和性能。因此在业务板上采用的共享总线的结构，在一定程度上影响 CrossBar的 效率，整机性能完全受限于交换网板CrossBar的性能。 。 武汉烽火网络有限责任公司 FIBERHOME NETWORKS CO., LTD
交换架构的演进
分布式CrossBar架构
核心交换机的交换容量现已发展到了几百个Gbps，同时支持多个万兆接口并规 模应用在城域网骨干和园区网核心。分布式的CrossBar架构很好地解决了在新 的应用环境下核心交换机所面临的高性能和灵活性的挑战。
也就是说，除了交换网板采用了CrossBar架构之外，在每个业务板上也采用了 CrossBar+交换芯片的架构。在业务板上加交换芯片可以很好地解决了本地交换 的问题，而在业务板交换芯片和交换网板之间的CrossBar芯片解决了把业务板 的业务数据信元化问题，从而提高了交换效率，并且使得业务板的数据类型和交 换网板的信元成为两个平面，也就是说可以有非常丰富的业务板，比如可以把防 火墙、IDS系统、路由器、内容交换、IPv6等等类型的业务整合到核心交换平台 上，从而大大提高了核心交换机的业务扩充能力。 同时，这个CrossBar有相应的高速接口，分别连接到两个主控板或者交换网板， 从而大大提高了双主控主备切换的速度。
FL-004 以太网交换机结构及原理
客户技术服务部门
http//:
武汉烽火网络有限责任公司 FIBERHOME NETWORKS CO.,LTD
汇报内容
交换机原理及硬件结构
概述
1993年，局域网交换设备出现，1994年，国内掀起了交换网络技术的热潮。其实，交换技术 是一个具有简化、低价、高性能和高端口密集特点的交换产品，体现了桥接技术的复杂交换技 术在OSI参考模型的第二层操作。与桥接器一样，交换机按每一个包中的 MAC地址相对简单地 决策信息转发。而这种转发决策一般不考虑包中隐藏的更深的其他信息。与桥接器不同的是交 换机转发延迟很小，操作接近单个局域网性能，远远超过了普通桥接互联网络之间的转发性能。 交换技术允许共享型和专用型的局域网段进行带宽调整，以减轻局域网之间信息流通出现的瓶 颈问题。现在已有以太网、快速以太网、 FDDI和ATM技术的交换产品。 类似传统的桥接器，交换机提供了许多网络互联功能。交换机能经济地将网络分成小的冲突网 域，为每个工作站提供更高的带宽。协议的透明性使得交换机在软件配置简单的情况下直接安 装在多协议网络中；交换机使用现有的电缆、中继器、集线器和工作站的网卡，不必作高层的 硬件升级；交换机对工作站是透明的，这样管理开销低廉，简化了网络节点的增加、移动和网 络变化的操作。 利用专门设计的集成电路可使交换机以线路速率在所有的端口并行转发信息，提供了比传统桥 接器高得多的操作性能。如理论上单个以太网端口对含有 64个八进制数的数据包，可提供 14880bps的传输速率。这意味着一台具有12个端口、支持6道并行数据流的“线路速率”以太 网交换器必须提供89280bps 的总体吞吐率（6道信息流Ｘ14880bps/道信息流）。专用集成电 路技术使得交换器在更多端口的情况下以上述性能运行，其端口造价低于传统型桥接器。
武汉烽火网络有限责任公司 FIBERHOME NETWORKS CO., LTD
交换架构的演进
CrossBar+共享内存架构 CrossBar（即CrossPoint）被称为交叉开关矩阵或纵横式交换矩阵。它能很好的弥补 共享内存模式的一些不足。 首先，CrossBar实现相对简单。共享交换架构中的线路卡到交换结构的物理连接简化为 点到点连接，实现起来更加方便，从而更容易保证大容量交换机的稳定性； 其次，CrossBar内部无阻塞。只要同时闭合多个交叉节点（crosspoint），多个不同的 端口就可以同时传输数据。从这个意义上，我们认为所有的 CrossBar在内部是无阻塞的， 因为它可以支持所有端口同时线速交换数据。
基于总线结构的交换机一般分为共享总线和ቤተ መጻሕፍቲ ባይዱ享内存型总线两大类。
共享内存结构的交换机使用大量的高速RAM来存储输入数据，同时依赖中心交换 引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。这类 交换机设计上比较容易实现，但在交换容量扩展到一定程度时，内存操作会产生 延迟；另外，在这种设计中，由于总线互连的问题增加冗余交换，引擎相对比较 复杂。所以这种交换机如果提供双引擎的话，要做到非常稳定相对比较困难。所 以我们可以看到，早期在市场上推出的核心交换机往往都是单引擎，尤其是随着 交换机端口的增加，由于需要内存容量更大，速度也更快，中央内存的价格变得 很高。交换引擎会成为性能实现的瓶颈。
武汉烽火网络有限责任公司 FIBERHOME NETWORKS CO., LTD
交换架构的演进
随着Internet用户的增加和带宽的扩大，交换机的结构也在不断的发展，从推出 的时间看，交换架构主要经历了总线型和CrossBar两个阶段。但由于以太网技 术的发展日进千里，因此这两种架构的交换机目前都活跃在市场上。 总线型交换架构
