项目六 手机电路关键点信号测试(1)
手机常用信号的测试汇总
手机常用信号的测试1．掌握手机常用供电电压的测试方法。
2．掌握手机常用波形的测试方法。
3．掌握手机常用频率的测试方法。
要求1．实习前认真阅读实习指导2．实习中测试信号电压、波形和频率时要启动相应的电路。
3．实习后写出实习报告。
手机常见供电电压的测试维修不开机、不入网、无发射、不识卡、不显示等故障，需要经常测量相关电路的供电电压是否正常，以确定故障部位，这些供电电压，有些为稳定的直流电压，有些则为脉冲电压，一般来说，直流电压即可用万用表测量，也可用示波器测量，当然，用万用表测量是最为方便和简单的，只要所测电压与电路图上的标称电压相当，即可判断此部分电路供电正常；而脉冲电压一般需用示波器测量，用万用表测量，则与电路图中的标称值会有较大的出入。
脉冲电压大都是受控的(有些直流电压也可能是受控的)，也就是说，这个脉冲电压只有在启动相关电路时才输出，否则，用示波器也测不到。
下面分以下几种情况分析供电电压信号的测试方法。
一、外接电源供电电压1．指导维修手机时，经常需要用外接电源采代替手机电池，以方便维修工作，这个外接电源在和手机连接前，应调到和手机电池电压一致，过低会不开机，过高则有可能烧坏手机。
外接电源和手机连接后，要供到手机的电源IC 或电源稳压块。
外接稳压电源输出的是一个直流电压，且不受控；测量十分简单，只需在电源IC或稳压块的相关引脚上，用万用表即可方便地测到。
如果所测的电压与外接电源供电电压相等，可视为正常，否则，应检查供电支路是否有断路或短路现象。
2．操作以摩托罗拉T2688手机为例，装上电池，不开机，测试直通电池正极的电压，共12处：(1)功放U201的左上角(8脚)、右上角(6脚)。
(2)功控ICU202的4脚。
(3)电源ICU27的1、10脚。
(4)充电二极管D14的负极。
(5)射频供电ICIC301的7脚。
(6)U47的6脚。
(7)U35的4脚。
(8)振子驱动管集电极。
(9)电池退耦电容下端。
手机常用信号的测试方法
手机常用信号的测试方法●目的1．掌握手机常用供电电压的测试方法。
2．掌握手机常用波形的测试方法。
3．掌握手机常用频率的测试方法。
●要求1．实习前认真阅读实习指导2．实习中测试信号电压、波形和频率时要启动相应的电路。
3．实习后写出实习报告。
手机常见供电电压的测试维修不开机、不入网、无发射、不识卡、不显示等故障，需要经常测量相关电路的供电电压是否正常，以确定故障部位，这些供电电压，有些为稳定的直流电压，有些则为脉冲电压，一般来说，直流电压即可用万用表测量，也可用示波器测量，当然，用万用表测量是最为方便和简单的，只要所测电压与电路图上的标称电压相当，即可判断此部分电路供电正常；而脉冲电压一般需用示波器测量，用万用表测量，则与电路图中的标称值会有较大的出入。
脉冲电压大都是受控的(有些直流电压也可能是受控的)，也就是说，这个脉冲电压只有在启动相关电路时才输出，否则，用示波器也测不到。
下面分以下几种情况分析供电电压信号的测试方法。
一、外接电源供电电压1．指导维修手机时，经常需要用外接电源采代替手机电池，以方便维修工作，这个外接电源在和手机连接前，应调到和手机电池电压一致，过低会不开机，过高则有可能烧坏手机。
外接电源和手机连接后，要供到手机的电源IC或电源稳压块。
外接稳压电源输出的是一个直流电压，且不受控；测量十分简单，只需在电源IC或稳压块的相关引脚上，用万用表即可方便地测到。
如果所测的电压与外接电源供电电压相等，可视为正常，否则，应检查供电支路是否有断路或短路现象。
2．操作以摩托罗拉T2688手机为例，装上电池，不开机，测试直通电池正极的电压，共12处：(1)功放U201的左上角(8脚)、右上角(6脚)。
(2)功控ICU202的4脚。
(3)电源ICU27的1、10脚。
(4)充电二极管D14的负极。
(5)射频供电ICIC301的7脚。
(6)U47的6脚。
(7)U35的4脚。
(8)振子驱动管集电极。
(9)电池退耦电容下端。
通信终端产品检测项目化教程项目五 信号测试
任务1 手机维修仪器的使用
• （２） 选择Ｙ 轴灵敏度。 • 根据被测信号的峰值（如果采用衰减探头， 应除以衰减倍数； 在耦
合方式取ＤＣ 挡时，还要考虑叠加的直流电压值）， 将Ｙ 轴灵敏度 选择Ｖ／ ｄｉｖ 开关（或Ｙ 轴衰减开关） 置于适当挡级。实际使用 中如不需要读测电压值， 则可适当调节Ｙ 轴灵敏度微调（或Ｙ 轴增 益） 旋钮， 使屏幕显现所需要高度的波形。 • （３） 选择触发（或同步） 信号来源与极性。 • 通常将触发（或同步） 信号极性开关置于“＋” 或“－” 挡。 • （４） 选择扫描速度。 • 根据被测信号周期（或频率） 的值， 将Ｘ 轴扫描速度ｔ／ ｄｉｖ （或扫描范围） 开关置于适当挡级。
• １.免拆软件仪 • 不需要拆开手机壳， 直接连接尾插接口或编程专业接口进行刷机，
将手机中的软件重写。常见的免拆软件仪有： 东海智能王、东海大 王子、天目超能一通、天目智多星和景天ＵＰ－ＢＯＸ 等， 如图５ －５ 所示。
上一页 下一页 返回
任务1 手机维修仪器的使用
• ２.拆机软件仪 • 当免拆软件仪中没有某种机型的软件资料， 或手机不能与维修仪连
上一页 下一页 返回
任务1 手机维修仪器的使用
• 下面以ＶＣ２０００ 频率计为例， 介绍数字频率计的使用方法。 • ＶＣ２０００ 频率计是多功能智能仪器， 具有频率测量、脉冲计数
及晶体测量等功能， 并有４ 挡时间闸门、５ 挡功能选择和８ 位ＬＥ Ｄ 高亮度显示， 是一个测量范围为１０Ｈｚ～２ ４００ＭＨｚ的多 功能智能频率计。 • １.面板说明 • ①晶振按键： 用于测量晶振的按键。当测晶振时， 将被测晶振插入 面板右下方的晶振插槽， 并同时按下此键才能测试晶振； 不测晶振 时一定要再按一次此键， 使振荡线路停振， 确保不对外界产生干扰 。 • ②闸门按键： 用于设置测量时的不同计数周期（产生相应的分辨率 ）， 共设有４ 个闸门时间， 即０.１ｓ、１ｓ、５ｓ 和１０ｓ。

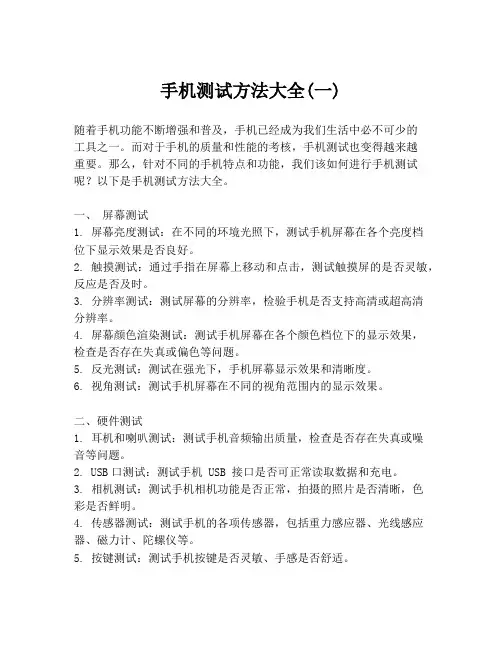

手机测试方法大全(一)
手机测试方法大全(一)随着手机功能不断增强和普及，手机已经成为我们生活中必不可少的工具之一。
而对于手机的质量和性能的考核，手机测试也变得越来越重要。
那么，针对不同的手机特点和功能，我们该如何进行手机测试呢？以下是手机测试方法大全。
一、屏幕测试1. 屏幕亮度测试：在不同的环境光照下，测试手机屏幕在各个亮度档位下显示效果是否良好。
2. 触摸测试：通过手指在屏幕上移动和点击，测试触摸屏的是否灵敏，反应是否及时。
3. 分辨率测试：测试屏幕的分辨率，检验手机是否支持高清或超高清分辨率。
4. 屏幕颜色渲染测试：测试手机屏幕在各个颜色档位下的显示效果，检查是否存在失真或偏色等问题。
5. 反光测试：测试在强光下，手机屏幕显示效果和清晰度。
6. 视角测试：测试手机屏幕在不同的视角范围内的显示效果。
二、硬件测试1. 耳机和喇叭测试：测试手机音频输出质量，检查是否存在失真或噪音等问题。
2. USB口测试：测试手机 USB 接口是否可正常读取数据和充电。
3. 相机测试：测试手机相机功能是否正常，拍摄的照片是否清晰，色彩是否鲜明。
4. 传感器测试：测试手机的各项传感器，包括重力感应器、光线感应器、磁力计、陀螺仪等。
5. 按键测试：测试手机按键是否灵敏、手感是否舒适。
三、网络测试1. Wi-Fi 测试：测试手机 Wi-Fi 是否可以正确连接并接收数据。
2. 4G 网络测试：测试手机 4G 网络速度是否符合宣传标准。
3. 信号测试：在不同地理环境下测试手机信号质量，检查是否出现信号弱化或漏信。
4. GPS 测试：测试手机 GPS 定位功能是否正常，定位速度、精度是否符合标准。
四、系统测试1. 安装测试：测试一系列不同类型的应用软件在手机上是否可以成功安装并正常运行。
2. 系统切换测试：测试手机系统升级后，用户操作是否受到影响或者出现其他问题。
3. 核心功能测试：测试手机的核心功能是否正常，包括电话、短信、联系人等。
4. 内存测试：测试手机内存使用率是否过高，检查是否存在卡顿或者闪退等问题。
精确的手机射频测试方案[001]

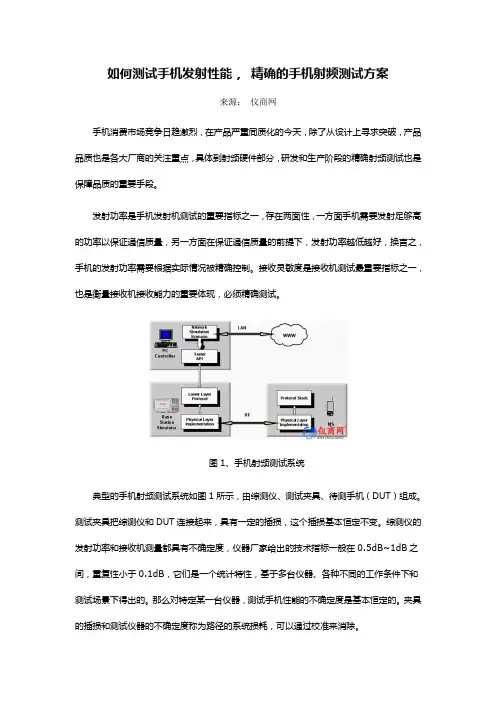

![精确的手机射频测试方案[001]](https://img.taocdn.com/s3/m/22de4cf1d5bbfd0a7956734e.png)
如何测试手机发射性能，精确的手机射频测试方案来源：仪商网手机消费市场竞争日趋激烈，在产品严重同质化的今天，除了从设计上寻求突破，产品品质也是各大厂商的关注重点，具体到射频硬件部分，研发和生产阶段的精确射频测试也是保障品质的重要手段。
发射功率是手机发射机测试的重要指标之一，存在两面性，一方面手机需要发射足够高的功率以保证通信质量，另一方面在保证通信质量的前提下，发射功率越低越好，换言之，手机的发射功率需要根据实际情况被精确控制。
接收灵敏度是接收机测试最重要指标之一，也是衡量接收机接收能力的重要体现，必须精确测试。
图1、手机射频测试系统典型的手机射频测试系统如图1所示，由综测仪、测试夹具、待测手机（DUT）组成。
测试夹具把综测仪和DUT连接起来，具有一定的插损，这个插损基本恒定不变。
综测仪的发射功率和接收机测量都具有不确定度，仪器厂家给出的技术指标一般在0.5dB~1dB之间，重复性小于0.1dB，它们是一个统计特性，基于多台仪器、各种不同的工作条件下和测试场景下得出的。
那么对特定某一台仪器，测试手机性能的不确定度是基本恒定的。
夹具的插损和测试仪器的不确定度称为路径的系统损耗，可以通过校准来消除。
路径损耗校准方案图2、综测仪内部结构示意图如图2所示综测仪内部结构示意图，综测仪内部有信号源和信号分析仪两个模块，通过开关与综测仪的射频端口相连，外部连接测试夹具。
发射和接收测试这两种场景下信号传输路径不同，为了获得精确测量结果，需要分别校准信号源和信号分析仪连同外接设备（测试夹具）的路径损耗。
工程应用中，普遍使用金机校准法或矢量网络分析仪测量法校准系统路径损耗。
金机校准法：预先挑选发射功率和接收电平稳定的手机主板（或手机整机）标记为金机，其技术规格是基于其它测试仪器评估出来的，是已知的。
校准系统路径损耗时，用待校准的射频测试系统测量金机发射功率和接收电平，计算当前测量结果与技术规格之间的差值，即得出系统路径损耗。
关键测试点
一电压法（一）开关电源测试点：开关电源各电压输出端，开关管集电极电压和基极电压，开/待机接口电路中晶体管集电极和发射极电压。
1 （1）开关电源各输出端电压值。
（在标称值内允许范围内有正负5%的误差）。
<1>开关电源各电压输出端电压值高于正常值20%以上，对应的故障是无光、无声、无字符。
说明电压输出电压高，一般是由于脉宽调制电路，负载轻所致，应对脉宽调制和行扫描电路进行检查。
<2>开关电源各电压输出端电压值按比例下降，说明故障在开关电源的厚膜块或脉宽调制电路中。
下降的比例有大有小，故障一般在下降比例大的这路输出端的整流、滤波电路、及负载。
<3>开关电源各电压输出端或某个输出端，在开机瞬间有电压，然后将为0，故障应是过流或过压保护电路动作所致。
a开关电源各电压输出端在开机瞬间有的有电压，有的无电压。
故障应在无电压输出的这路整流、滤波电路或负载电路。
可用电阻法或断开法证实（断行必要接假负载）。
b开关电源各电压输出端在开机后均有电压，可用断开法和假负载法先对负载电路进行排除。
也可用交流变压器将市电将至某一电压值（一般100V以下），开关电源输出电压恢复正常，说明故障在开关电源的脉宽调制电路上，是过压保护电路所致。
（2）开关电源各输出端电阻值。
<1>开关电源某个电压输出端电阻对地为零，说明该输出端短路。
<2>开关电源各个电压输出端电阻对地均正常，说明各电压输出端五直流短路的故障。
2开关管集电极电压：是由220V市电整流滤波得到，正常值为市电的1.4倍，一般大于250V即可。
（1）开关管集电极电压正常，说明交流220V输入电路和整流、滤波电路及负载（开关管）正常。
（2）开关管集电极电压、电阻（对电源地）均为0，说明开关管集电极相关元件短路（开关管、100UF/400V电容、桥式整流二极管）（3）开关管集电极对地电压为0，对地电阻正常，说明交流220V输入电路及整流、滤波电路存在短路故障（限流电阻、保险管、开关、整流管）。
信号 测试
路立即停振， 可防止对外界产生干扰。
• 四、频谱分析仪
• 频谱分析仪主要用于测试手机射频信号、本振信号、中频信号、时钟 信号的频率和幅度， 以检测手机不入网故障。频谱分析仪价格较高 ， 操作较为复杂， 其外形如图５－４ 所示。
• ④每次选择好闸门和挡位后再按下“确定” 键， 频率计即开始工作 ， 每次开机或按“复位” 键后， 仪器自动进入上次按“确定” 后的 工作状态。
• ⑤ “复位” 按键： 当仪器出现非正常状态时， 按一下该键， 仪器 便可恢复正常状态。
• ⑥晶振端口： 面板的右下部为插槽， 用于测量晶振振荡频率。 • ⑦晶振指示灯。 • ⑧ＭＨｚ 指示灯。 • ⑨ｋＨｚ 指示灯。 • ⑩ＬＥＤ 显示器。
• ３.测试累积计数 • （１） 测试线接Ｂ 通道端口。 • （２） 设置“闸门” 时间， 此时“闸门” 的作用是显示间隔周期。 • （３） “挡位” 键设置为４ 挡。
上一页 下一页 返回
任务1 手机维修仪器的使用
• ４.测试晶振频率 • （１） 将被测试晶体插入面板右下方的长方形插槽即晶振端口中，
上一页 下一页 返回
任务1 手机维修仪器的使用
• （５） 输入被测信号。 • 被测信号由探头衰减后（或由同轴电缆不衰减直接输入， 但此时的
输入阻抗降低， 输入电容增大）， 通过Ｙ 轴输入端输入示波器。
• 三、频率计
• 频率计又称电子计数器。示波器尽管可以测出有无１３ＭＨｚ、３２ .７６８ｋＨｚ 等信号波形， 但精确度不够。频率计可以精确测出１ ３ＭＨｚ、２６ＭＨｚ 主时钟和３２.７６８ｋＨｚ 实时时钟的具体 频率数值， 如图５－３ 所示。
WiFi信号及手机信号检测方法及标准
WiFi信号及手机信号检测方法及标准一、技术参数说明：1、信号功率绝对值dBm：仔细看的时候会发现这个值是负的，也就是说手机会显示比如-67（dBm），那就说明信号很强。
科普一个小知识：中国移动的手机接收电平≥（城市取-90dBm；乡村取-94dBm）、（中国联通的手机接收电平≥-95dBm）时，则满足覆盖要求，也就是说此处无线信号强度满足覆盖要求。
-67dBm 要比-90dBm信号要强20多个dB，那么它在打电话接通成功率和通话过程中的话音质量都会强很多（当然也包括EDGE/GPRS上网的速度那些），所以dBm值越大信号就越好，因为是个负值，而且在你手里的时候它永远是负值。
如果感兴趣且附近有无线基站的天线的话，可以把你的手机尽量接近天线面板，那么值就越来越大，如果手机跟天线面板挨到一起，那么它可能十分接近于0。
（0是达不到的，这里0的意思不代表手机没信号）。
2、移动设备信号发射功率概念：由于手机不断移动，手机和基站之间的距离不断变化，因此手机的发射功率不是固定不变的，基站根据距离远近的不同向手机发出功率级别信号，手机收到功率级别信号后会自动调整自身的功率，离基站远时发射功率大，离基站近时发射功率小。
手机中的数据存储器存放有功率级别表，当手机收到基站发出的功率级别要求时，在CPU的控制下，从功率表中调出相应的功率级别数据，经数/模转换后变成标准的功率电平值，而手机的实际发射功率经取样后也转换成一个相应的电平值，两个电平比较产生出功率误差控制电压，去调节发射机激励放大电路、预放、功放电路的放大量，从而使手机的发射功率调整到要求的功率级别上。
也就是说，手机信号强度不是越强越好，也不是起弱越好，它是在一定标准范围内的。
3、Kbps、KBps：又称比特率，指的是数字信号的传输速率，也就是每秒钟传送多少个千位的信息（K表示千位，Kb表示的是多少千个位）；Kbps也可以表示网络的传输速度，为了在直观上显得网络的传输速度较快，一般公司都使用kb（千位）来表示，如果是KBps，则表示每秒传送多少千字节。
手机外围电路检测
谢谢!
14
数据线
蓝牙IC电路图
1、测量内存插槽旁边的贴片电阻和贴片排阻，并记录 电阻的阻值
2、测量20孔电源插槽每个引脚对地阻值
电阻屏检测方法：首先确定X\Y的线路走向
扫描方式，再来测量判定好坏。
作业
1、手机常用触摸屏工作原理及检测方法。 2、手机背景灯电路检测方法。 3、手机内存卡电路检测方法。
主板检测与维修实训课件
主板检测与维修实训课件
手机外围电路实训
本节课实训内容
1、手机外围电路工作原理。
2、手机外围电路检测。
下节课实训内容
MT6301电路图
MTK电阻屏触摸电路
TF卡存储电路
音乐放大IC电路
2、受控自己的保隔：有输入就有输出（有场管和三极
管）
充电.BT.觖屏.耳机等 感
手机维修实训项目十二：手机接口电路识图实训报告1
实训项目十二：手机接口电路识图实训报告实训地点第四实训楼B301 时间2010/6/9/ 实训成绩姓名班级学号指导教师签名实训目的掌握手机接口电路的识别以及简单分析实训器材与工作环境1、工具：塑料起子、镊子、综合开启工具（包括T4、T5、T6、T7、T8等）、显示屏拆装工具、毛刷等。
2、诺基亚1116一台。
3、手机电路实物图和电路原理图，数字万用表一台，导线若干，为手机提供电源的配置是测量手机电流电压源仪器一台。
内容组成识别关键点（位置、功能）5用时SIM卡电路VSIM C2208（P4），为SIM卡提供电源5分钟SIM插槽R2700（P4），固定SIM卡并提供静电保护SIM接线端口X2700（Q4），接受CPU的信号控制耳机接口电路耳机接口X2002，受话器、送话器外接5分钟L2001 R3,连接送话器电路L2002 R4，连接受话器电路音频接口电路电源及音频放大器N2150（M7），电源及音频放大5分钟受话器、送话器位于电路主板两端，处理信号按键电路Keyboard 电路板顶层，用于人工指令输入5分钟Z2400 Z2400（Q3），连接CPU与键盘LCD显示接口电路排线接口H2400，连接显示屏与主板5分钟VFLASH1 C2202（O7）,为接口电路供电显示屏驱动N2400（T6），显示屏LED灯光驱动根据以上识图过程，描述各电路在手机整机上的分布情况根据以上接口电路分析，可以清晰地知道LCD显示接口电路位于主板的顶端，手机屏幕的背面，这样处理方便其去屏幕的连接。
音频接口电路位于主板中部，靠近CPU模块，便于线路的连接。
按键电路在SIM卡电路上方。
SIM卡电路在主板下部，紧靠着X2700ＩＣ，远离射频模块，受到的干扰很少。
耳机接口电路在主板的最下端，以便于连接外围设备。
写出此次实训过程中的体会及感想，提出实训中存在的问题通过本次实验对手机电路的分布有了更深的了解。
对于容易受到干扰的模块要做好屏蔽处理，同时要尽量原理干扰源。
手机常见信号波形的测试
手机常见信号波形的测试手机中很多关键测试点，用万用表测量很难确定信号是否正常，此时，必须借助示波器进行测量。
示波器是反映信号瞬变过程的仪器，它能把信号波形变化直观显示出来。
手机中的脉冲供电信号、时钟信号、数据信号、系统控制信号，QXL ／Q、TXI／Q以及部分射频电路的信号等，都能在示波器的荧屏上看到。
通过将实测波形与图纸上的标准波形(或平时积累的正常手机波形)作比较，就可以为维修工作提供判断故障的依据。
一、13MHz时钟和32.768kHz时钟信号波形1．指导手机基准时钟振荡电路产生的13MHz时钟，一方面为手机逻辑电路提供了必要条件，另一方面为频率合成电路提供基准时钟。
无13MHz基准时钟，手机将不开机，13MHz基准时钟偏离正常值，手机将不入网，因此，维修时测试该信号十分重要。
手机的13MHz基准时钟电路，主要有两种电路：一是专用的13MHzVCO组件，它将13MHz的晶体及变容二极管、三极管、电阻电容等构成的13MHz振荡电路封装在一个屏蔽盒内，组件本身就是一个完整的晶振振荡电路，可以直接输出13MHz时钟信号。
现在一些新式机型，如诺基亚3310、8210、8850手机等，使用的基准时钟VCO组件是26MHz，26MHzVCO电路产生的26MHz信号再进行2分频，来产生13MHz信号供其它电路使用。
基准时钟VCO组件一般有4个端El：输出端、电源端、AFC控制端及接地端。
另一种是由一个13MHz石英晶体、集成电路和外接元件构成晶振振荡电路，现在一些机型，如摩托罗拉V998、L2000等，使用的是26MHz晶振，三星A188手机使用的是19．5MHz晶振，电路产生的26MHz或19.5MHz信号再进行2或1.5倍分频，来产生13MHz信号供其它电路使用。
13MHz信号在手机开机后均可方便地测到。
另外，手机中的32．768~z实时时钟信号也可方便地用示波器进行测量，波形为正弦波。
2．操作以摩托罗拉T2688手机为例，用示波器测试13MHz时钟信号放大管IC402的4脚输出的13MHz时钟波形。
手机功能测试方法
手机功能测试方法手机功能测试是确保手机在不同方面表现良好和稳定的重要步骤。
在进行手机功能测试之前，需要明确测试的目标和范围，并制定一个详细的测试计划。
以下是一些常见的手机功能测试方法：1.基础功能测试：测试手机的基本功能，如拨号、接听电话、发送短信等。
确保这些功能在不同场景下都能正常运行，并且能够处理各种异常情况，如信号弱或网络不稳定。
2.网络连接测试：测试手机的网络连接功能，包括Wi-Fi、蓝牙和移动数据。
检查手机是否能正常连接和断开网络，以及是否能稳定地传输数据。
3.应用程序测试：测试手机上的各种应用程序，如浏览器、邮件客户端和社交媒体应用。
确保这些应用程序能够正常运行，界面友好，并且能够正确地处理数据和媒体文件。
4.摄像头和音频测试：测试手机的摄像头和音频功能，包括前后摄像头的拍照和录像功能，以及音频的录制和播放功能。
确保摄像头和音频设备正常工作，并输出高质量的图像和声音。
5.屏幕和触摸测试：测试手机的屏幕和触摸功能，包括屏幕的显示效果、触摸的灵敏度和准确性。
确保屏幕显示正常，没有死点和亮点，并且触摸操作能够被准确地识别。
6.电池和充电测试：测试手机的电池续航能力和充电功能。
通过模拟不同的使用场景，确定手机的电池使用时间，并检查手机能否正常充电和使用。
7.性能和稳定性测试：测试手机在运行多任务、运行大型应用程序和处理复杂图形时的性能和稳定性。
通过运行压力测试和性能基准测试，检查手机的处理速度、内存管理和系统稳定性。
8.传感器测试：测试手机上的各种传感器，如加速度计、陀螺仪、指南针和光线传感器。
确保这些传感器能够准确地感知手机的运动、方向和环境光线，并提供正确的数据。
9.安全性测试：测试手机的安全功能，包括指纹识别、面部识别和数据加密。
确保手机能够正确地识别用户，保护用户隐私和数据安全。
10.软件更新测试：测试手机接收和安装软件更新的能力。
检查手机是否能正常接收更新通知、下载并安装更新，并确保更新后手机的功能和性能没有问题。
手机电路关键点的信号测试
手机电路关键点的信号测试
（7）显示数据SDATA和时钟SCLK波形 若CPU输出的显示数据SDATA和显示时钟SCLK不正常，
手机就不能正常显示。手机开机后就可以检测到该波形。显示数 据SDATA的正常波形如图3—73所示。
手机电路关键点的信号测试
（8）受话器、振铃器两端的信号 手机在受话时，用示波器可以方便地在受话器两端测得音频信号，
手机电路关键点的信号测试
（2） 32．768kHz实时时钟信号波形 手机中的32．768kHz实时时钟信号也可方便地用示波器进行测
量，波形也为正弦波。
手机电路关键点的信号测试
（3）TXVCO控制信号波形 在发射变频电路中，TXVCO输出的信号分两路：一路到功率顶部
。若能看到该信号，则解调电路之前的电路基本没问题。 发射调制 信号(TXMOD)一般有4个，也就是常说的TXI／TXQ信号，它是发信 机基带部分加工的“最终产品”。 TXI／TXQ波形与RXI／RXQ的波 形类似。 使用普通的模拟示波器测量TXI／TXQ信号时，将示波器 的时基开关旋转到最长时间／格，拨打“112”，如果能打通“112” ，这时候就可以看到一个光点从左到右移动，如果不能打通“112” ，波形是一闪就不再出现了。
瞬变过程的仪器，它能把信号波形变化直观地显示出来。手机中的脉冲供电信号、时
钟信号、数据信号、系统控制信号，以及RXI／RXQ、TXI／TXQ和部分射频电路的
信号等，都能在示波器或频谱分析仪的屏幕上看到。通
过将实测波形与图纸上
的标准波形(或平时观察的正常手机波形)作比较，就可以为维修工作提供判断故障的
通信技术专业教学资源库 广东轻工职业技术学院
谢谢
主讲： 陈岗
手机电路关键点的信号测试
实训六手机性能指标的测试
实训七手机性能指标的测试一、实训目的1、熟悉手机综合测试仪操作2、掌握自动及手动测试（同步、异步）功能，检测手机的各项参数。
3、了解手机各项参数的含义4、掌握频谱监测检测手机的用途和检测方法。
二、实训器材及工作环境1、ZY801双频移动电话综合测试仪主机一台2、将射频信号连接到手机的天线耦合器或射频电缆3、建立一个良好的工作环境。
三、实训原理ZY801双频移动电话综合测试仪既可以作为基站与手机建立通话，从而在通话状态下对手机进行实时性能测试，又可以在手机不入网的条件下接收手机的发射信号，从而对手机的发射性能进行测试和分析，可完成对GSM900、E－GSM以及DCS1800手机的测试。
ZY801能进行的主要测试项目如下表所示。
四、实训内容及步骤一、自动功能测试第一步：做好测试前的准备。
第二步：自动测试功能相关界面和参数的设置：在初始界面中按“自动测试”功能键；转动“光标控制”旋钮，分别选中“无线标准”、“广播信道”、“通话信道”等栏目，按下“光标控制”并旋转旋钮输入所需的值，再按下旋钮确认。
按“测试设置”功能键获得测试设置界面；在左侧“通话”栏和其它需要测试的项目后面的区域中输入“执行”，按“测试条件”功能键进入详细测试条件设置界面。
按“执行”功能键完成调出过程，设置屏幕左侧的测试参数。
其中“射频输出”应设置为“ON”，在需要测试的项目栏目中输入相应的限制条件作为自动测试通过与否的判断标准。
（返回到自动测试主界面）第三步：进行各项手机参数的测试：按“开始”功能键开始测试。
然后打开手机.1.手机主叫。
系统要求用手机进行呼叫，在手机上拨打1～14位的任意号码对本综测仪进行呼叫，如果呼叫成功，综测仪将会自动应答，从而进入通话状态。
2．话音质量。
对手机话筒讲话，从手机听筒可以听到延迟回传的话音。
根据音质是否符合要求，按“通过”或“失败”功能键进行选择。
3.射频测试。
综测仪将对手机的各项射频收发性能指标进行逐项测试。
信号测试
任务1 手机维修仪器的使用
• ③ 开机大电流： 指手机加上稳压电源， 按下开机键就出现５００ｍ Ａ 以上的电流反应。这种情况一般是由ＣＰＵ 或电源ＩＣ 内部损坏 引起的， 只有更换才能排除。
• ④ 发射大电流： 指在打电话时出现６００ｍＡ 以上的电流反应。这 种情况一般是由功率放大器本身功能不良引起的， 只有更换才能排 除。
上一页 下一页 返回
任务1 手机维修仪器的使用
• （５） 输入被测信号。 • 被测信号由探头衰减后（或由同轴电缆不衰减直接输入， 但此时的
输入阻抗降低， 输入电容增大）， 通过Ｙ 轴输入端输入示波器。
• 三、频率计
• 频率计又称电子计数器。示波器尽管可以测出有无１３ＭＨｚ、３２ .７６８ｋＨｚ 等信号波形， 但精确度不够。频率计可以精确测出１ ３ＭＨｚ、２６ＭＨｚ 主时钟和３２.７６８ｋＨｚ 实时时钟的具体 频率数值， 如图５－３ 所示。
• ⑤ 软件故障电流： 指手机加上稳压电源， 按下开机键就出现４０ｍ Ａ 左右的电流反应， 但无法开机。这种情况一般是由手机软件部分 资料出错引起的， 只有通过软件仪刷写资料来解决。
上一页 下一页 返回
任务1 手机维修仪器的使用
• 二、示波器
• 由于手机中的信号多为脉冲波， 使用万用表测量不到， 必须用示波 器才可以测出， 如：ＲＸ Ｉ／ Ｑ 接收基带信号， ＴＸ Ｉ／ Ｑ 发 射基带信号， １３ＭＨｚ、３２.７６８ｋＨｚ 时钟信号等， 一般选 择２０Ｍ 双踪示波器， 如图５－２ 所示。
任务1 手机维修仪器的使用
• 手机电流有两种： 一是正常电流， 二是故障电流。 • （１） 正常电流。 • 正常电流又分为四种： 开机电流、搜网电流、待机电流和发射电流
电路性能测试与信号采集技巧
作者：XXX 20XX-XX-XX
目录
• 电路性能测试基础 • 信号采集技术 • 测试案例分析 • 信号处理与分析 • 测试结果与报告
01
电路性能测试基础
测试目的与要求
验证电路功能
通过测试确认电路是否符合设 计要求，实现预期功能。
评估性能指标
对电路的关键性能指标进行量 化评估，如响应速度、精度、 稳定性等。
模式识别
利用机器学习算法，对异常信号进行分类和识别。
05
测试结果与报告
数据整理与可视化
数据整理
对测试过程中收集到的数据进行分类 、筛选和清洗，确保数据的准确性和 可靠性。
数据可视化
利用图表、曲线、表格等形式将数据 呈现出来，便于分析和比较。
测试报告编写
测试目的
明确测试的目的和要求，说明测试的重要性 和意义。
故障诊断与排查
通过测试发现电路中存在的问 题和故障，定位故障原因。
优化设计
根据测试结果反馈，对电路设 计进行优化改进，提高性能和
稳定性。
测试标准与规范
01
02
03
国际标准
遵循国际电工委员会（ IEC）等权威机构发布的 相关标准。
国家标准
遵循国家相关部门发布的 标准，如GB（国标）系列 标准。
企业标准
报告编写
根据测试结果编写详细的测试 报告，包括测试目的、方法、 数据、结论等。
02
信号采集技术
信号采集原理
信号采集是指通过一定的技术手段，将电路中的电信号转换为可处理和可分析的信 号形式的过程。
采集原理基于电压、电流、电阻、电容、电感等基本电学原理，通过测量电路中的 电压、电流、电阻等参数，可以获取电路的工作状态和性能信息。
