CAD试题(B)

合集下载

cad等级考试试题

cad等级考试试题# CAD等级考试试题一、选择题（每题2分，共20分）1. CAD软件中，以下哪个命令用于绘制直线？- A. LINE- B. CIRCLE- C. ARC- D. SPLINE2. 在AutoCAD中，以下哪个工具用于创建圆？- A. CIRCLE- B. ARC- C. POLYGON- D. ELLIPSE3. 如果需要在CAD中创建一个矩形，应该使用以下哪个命令？ - A. RECTANGLE- B. BOX- C. POLYGON- D. MLINE4. 在CAD软件中，使用哪个命令可以测量两点之间的距离？ - A. DIST- B. MEASURE- D. LIST5. 下列哪个选项不是CAD中的图层特性？- A. 颜色- B. 线型- C. 线宽- D. 文字大小6. 在CAD中，使用哪个命令可以快速复制一个对象到另一个位置？- A. COPY- B. OFFSET- C. ARRAY- D. MIRROR7. 当需要修改一个已经绘制好的CAD对象时，应该使用以下哪个命令？ - A. ERASE- B. MOVE- C. CHANGE- D. PROPERTIES8. 在CAD中，哪个工具可以用于绘制多段线？- A. PLINE- B. SOLID- C. SHADE- D. HATCH9. 使用哪个命令可以快速选择多个CAD对象进行操作？- A. SELECT- B. ALL- C. WINDOW10. 在CAD中，哪个工具可以用于创建和编辑文本？- A. TEXT- B. MTEXT- C. DIMENSION- D. BLOCK二、填空题（每题2分，共20分）11. CAD中的“图层”功能允许用户将不同的图形元素放置在不同的________中，以便于管理和修改。

12. 使用________命令可以创建一个与原对象具有相同属性的新对象。

13. 在CAD中，________工具允许用户快速绘制一系列相同或不同间距的平行线。

CAD考试试题库答案

CAD考试试题库「答案」一、单选题1.在CAD中以下有关图层锁定的描述，错误的是(B )A.在锁定图层上的对象仍然可见B.在锁定图层上的对象不能打印C.在锁定图层上的对象不能被编辑D.锁定图层可以防止对图形的意外修改2.在CAD中当一对象从图形中被删除时，使用下述哪一个命令恢复该对象AA.ctrl+zB.cancelC.restoD.replace3.在CAD中创建一个圆与已知圆同心，可以使用哪个修改命令CA.阵列B.复制C.偏移D.镜相4.AutoCAD的英文全称是B___A.AutomAtic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD20025.在CAD中画完一幅图后，在保存该图形文件时用_D__作为扩展名。

A.cfgB.dwtC.bmpD.dwg6.在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_A__A.按图层B.图层锁定C.按颜色D.按红色7.在CAD中用LINE命令画出一个矩形，该矩形中有_B__图元实体A.1个B.4个C.不一定D.个8.在CAD中以下哪个设备属于图形输出设备(B)A.扫描仪B.打印机C.自动绘图仪D.数码相机9.在CAD中图形编辑窗口与文本窗口的快速切换用_D__功能键A.F1B.F2C.F8D.F210.在CAD中用__C_命令可以设置图形界限A.SCALEB.EXTENDC.alt+o+aYER11.在CAD中取消命令执行的键是(C)A.按回车键B.按空格键C.按ESC键D.按F1键12.在CAD中以下哪个操作用于移动视图(B)A.ZOOM/WB.PANC.ZOOMD.ZOOM/A13.在CAD中SAVE命令可以_A__A.保存图形B.会退出AutocadC.定期地将信息保存在磁盘上D.以上都是14.在CAD中如果可见的栅格间距设置得太小， AutoCAD将出现如下提示(B)A.不接受命令B.“栅格太密无法显示”信息C.产生错误显示D.自动调整栅格尺寸使其显示出来15.在CAD中如果执行了缩放命令的“全部”选项后，图形在屏幕上变成很小的一个部分，则可能出现的问题是(D)A.溢出计算机内存B.将图形对象放置在错误的`位置上C.栅格和捕捉设置错误D.图形界限比当前图形对象范围大16.在CAD中图层上对象不可以被编辑或删除，但在屏幕上还是可见的，而且可以被捕捉到则该图层被_B__A.冻结B.锁定C.打开D.未设置17.在CAD中为了保证整个图形边界在屏幕上可见，应使用哪一个缩放选项(A)A.全部B.上一个C.范围D.图形界限18.在CAD中在圆上捕捉圆心时,靶框应该是压在(D)A.圆外B.圆内C.圆心D.圆周上19.在CAD中下列不可以用分解命令分解的图形(A)A.圆形B.填充的图案C.多线D.块20.在CAD中要创建矩形阵列，必须指定_C__A.行数.项目的数目以及单元大小B.项目的数目和项目间的距离C.行数.列数以及单元大小D.以上都不是21.在CAD中以下有关多边形的说法错误的是__B_A.多边形是由最少3条至多1024条长度相等的边组成的封闭多段线B.绘制多边形的默认方式是外切多边形C.内接多边形绘制是指定多边形的中心以及从中心点到每个顶角点的距离，整个多边形位于一个虚构的圆中D.外切多边形绘制是指定多边形一条边的起点和端点其边的中点在一个虚构的圆中22.在CAD中以下有关图层锁定的描述，错误的是(B)A.在锁定图层上的对象仍然可见B.在锁定图层上的对象不能打印C.在锁定图层上的对象不能被编辑D.锁定图层可以防止对图形的意外修改23.在CAD中一组同心圆可由一个已画好的圆用___D_____命令来实现A.拉伸STRETCHB.移动MOVEC.拉伸EXTENDD.偏移OFFSET24.在CAD中用POLYGON命令画成的一个正六边形，它包含___A______个图元A.1个B.1个C.不确定D.2个25.在CAD中使用POLYGON命令绘制正多边形，边数最大值是(D)A.300B.0C.100D.102426.在CAD中移动圆对象，使其圆心移动到直线中点，需要应用_D__A.正交B.捕捉C.栅格D.中心捕捉27.在CAD中拉长命令修改开放曲线的长度时有很多选项，除了_B__A.封闭B.百分数C.动态D.增量28.在CAD中不能应用修剪命令“trim”进行修剪的对象是：(.D)A.圆弧B.圆C.直线D.文字。

AutoCAD试题及答案

判断题目叙述内容的正确性，将结果对应代号填入()内.一、创建基本对象1。

用LINE命令可以绘出一系列直线段.（a)2.可以从指定点向任意方向绘射线。

（a）3.最多可以绘有1024条边的等边多边形。

（a）4.RECTANG命令允许根据指定的面积绘矩形。

(a）5.用CIRCLE命令的“相切、相切、半径(T）”选项绘圆时，得到的圆与选择相切对象时的选择位置无关。

(b ）6.根据包含角绘圆弧时，包含角有正负之分。

（a）7。

点对象只有一种样式。

( B ）8.多段线每一段的宽度都可以分别指定。

(a）9。

构造线和射线都是无限长的直线.（）10.用STRETCH编辑命令时，应该用Crossing方法选取对象。

()二、AutoCAD应用原理及方法1. AutoCAD可以同时打开多个图形文件.(a )2。

安装AutoCAD 2006时，一般要求计算机有512MB的内存,有500MB以上的硬盘空间。

（b）3。

启动AutoCAD与启动一般Windows应用程序的方法相同.(a )4。

AutoCAD图形文件的扩展名是dwt.( b ）5.可以同时打开多个AutoCAD图形文件。

( a）三、AutoCAD的特性功能1.利用“特性”窗口可以修改图形,如修改圆的圆心位置和半径、修改直线的端点等。

（A )2.AutoCAD设计中心与Windows资源管理器类似，可用于浏览本地计算机、局域网或国际互联网上的相关信息。

（ a ）3.可以通过与工具选项板对应的快捷菜单删除工具选项板上的工具.（ a ）4.与某些其他Windows应用程序一样，只能将AutoCAD样板文件保存在对应的Template目录中。

（b ）5。

利用AutoCAD，可以计算出平面图形的总面积.（a）四、AutoCAD的文字功能1.AutoCAD本身提供的字体文件一般是以SHX为扩展名的文件。

( a ）2。

在AutoCAD中,可以用TrueType字体标注文字.（ a ）3.执行一次DTEXT命令只能标注一行文字。

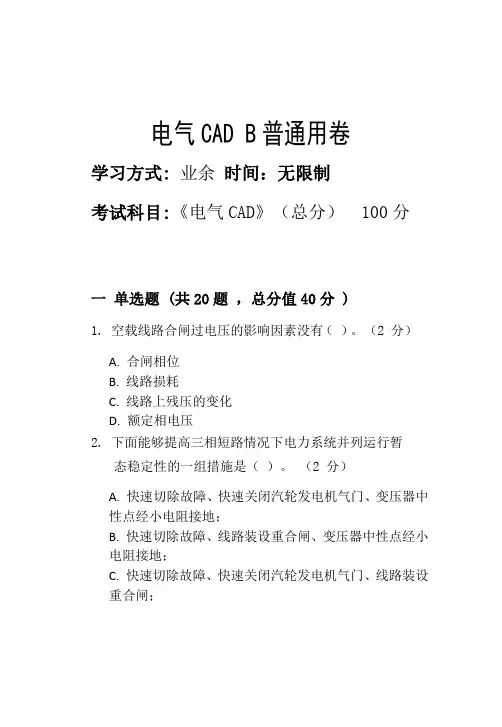

淄博职业学院2022年第二批次期末考试模拟试题电气CAD B_普通用卷

电气CAD B普通用卷学习方式: 业余时间：无限制考试科目:《电气CAD》（总分） 100分一单选题 (共20题，总分值40分 )1. 空载线路合闸过电压的影响因素没有（）。

（2 分）A. 合闸相位B. 线路损耗C. 线路上残压的变化D. 额定相电压2. 下面能够提高三相短路情况下电力系统并列运行暂态稳定性的一组措施是（）。

（2 分）A. 快速切除故障、快速关闭汽轮发电机气门、变压器中性点经小电阻接地；B. 快速切除故障、线路装设重合闸、变压器中性点经小电阻接地；C. 快速切除故障、快速关闭汽轮发电机气门、线路装设重合闸；D. 快速切除故障、变压器中性点经小电阻接地、发电机装设强励装置。

3. 有载调压的变压器，电压调整幅度为（）。

（2 分）A. 无限量调整B. 调整幅度不可能很大C. 可调到到无限大D. 可调到零伏4. 电压互感器在使用过程中（）。

（2 分）A. 二次侧不得短路B. 二次侧不得接地C. 电压互感器端子没有极性D. 只能用在计量装置中5. 使电流速断保护有最小保护范围的运行方式为系统( ) （2 分）A. 最大运行方式B. 最小运行方式C. 正常运行方式D. 事故运行方式6. 对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（）。

（2 分）A. 三相短路；B. 单相接地短路；C. 两相短路接地；D. 两相短路7. 电能生产输送、分配及应用过程在（）进行。

（2 分）A. 不同时间B. 同一时间C. 同一瞬间D. 以上都不对8. 在1000kVA及以下的电力变压器二次侧及低压电网发生三相短路时，其冲击电流是稳态短路电流的（）倍。

（2 分）A. 1.51B. 1.45C. 2.55D. 1.849. 以下属于操作过电压的是（）。

（2 分）A. 工频电压升高B. 电弧接地过电压C. 变电所侵入波过电压D. 铁磁谐振过电压10. 电力系统的运行电压在正常情况下不会超过（）。

（2 分）A. 额定线电压B. 允许最高工作电压C. 绝缘水平D. 额定相电压11. 工厂高压线路的反时限过电流保护装置的动作具有（）（2 分）A. 动作时间与短路电流大小成反比。

工程制图及CAD测试题

工程制图及CAD测试题1 设计中心默认位置在右下角。

（） [单选题] *A trueB false(正确答案)2 平行光不会衰减。

（） [单选题] *A true(正确答案)B false3 高光区域的尺寸取决于材质的粗糙度。

（） [单选题] *A true(正确答案)B false4 AutoCAD可以支持4种类型的光源:环境光、平行光、点光源和聚光灯。

从这些光源发出的光空过面，默认情况下会投下阴影。

（） [单选题] *A trueB false(正确答案)5 场景是表现图形全局或局部的特殊视图。

（） [单选题] *A true(正确答案)B false6 偏移三维实体上的面时，输入正值将增大实体的体积。

（） [单选题] *A true(正确答案)B false7 把一个组合的三维实体分割成独立的实体，每个实体将保留原实体的图层和颜色设置。

（） [单选题] *A true(正确答案)B false8 可以使用Solidedit命令修改三维实体单条边上的颜色。

（） [单选题] *A true(正确答案)B false9 Fillet命令只能对三维实体上的直边倒圆角。

（） [单选题] *A trueB false(正确答案)10 三维阵列只有矩形方式（即定行数、列数和层数）。

（） [单选题] *A trueB false(正确答案)11 Tabsurf命令用于创建旋转曲面网格。

（） [单选题] *A trueB false(正确答案)11 在运行3DOrbit命令时，可以显示透视图与平行投影视图。

（） [单选题] *A true(正确答案)B false12 3DOrbit命令用于连续旋转观察三维对象的运动，即使是处于着色模式。

（）[单选题] *A true(正确答案)B false13 在运行3DOrbit命令时，可以观察着色的视图。

（） [单选题] *A true(正确答案)B false14 批处理打印实用程序独立于AutoVAD运行，可以从AutoVAD程序组中执行它。

大学cad考试选择试题及答案

大学cad考试选择试题及答案2017大学cad考试选择试题及答案一、选择题1. 在绘制直线时，可以使用以下快捷输入方式(B)a.cb.Lc.pand.E2. 在CAD网络系统中，以下说法不正确的是(C)a.设计资料可以共享b.硬件可以共享c.电脑文件可以共享d.可以方便管理设计进度3. 在CAD命令输入方式中以下不可采用的方式有(D)a.点取命令图标b.在菜单栏点取命令c.用键盘直接输入d.利用数字键输入4. 在工作移动图形时，可利用以下方式实现(C)a.利用ctrl+p键b.利用shifl+p键c.按住鼠标中键拖动d.滚动鼠标中键移动5. 以下关于打断命令说法错误的是(A)a. 打断命令可以将-5图分成两个相等部分b. 打断命令可以部分删除图元c. 打断命令可以利用键盘输入“br”启动d. 打断命令可以将一条直线分成两段相连部分6. 关于心寸标注，以下说法正确的是(D)a. 在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值b. 在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面c. 在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5、若改为10、则直线的长度为动设为10d. 可通过设置在尺寸标注时，由用户控制尺寸置位置7. 在设置点样式时可以(A)a. 选择【格式】【点样式】命令b. 右击鼠标，在弹出的快捷菜单中单击【点样式】命令c. 选取该项点后，在其对应的【特性】对话框中进行设置d. 单击【图案填充】按钮8. 要创建与3个对象相切的圆可以(A)a. 选择【绘图】【圆】【相切、相切、相切】命令b. 选择【绘图】【圆】【相切、相切、半径】命令c. 选择【绘图】【圆】【三点】命令d. 单击【圆】按钮，并在命令行内输入3P命令9. 要从键盘上输入命令，只须在命令行中输入下列(C)形式的命令名。

a.用小写字母 b.用大写字母c.或a或b或两者相结合d.不能通过键盘输入命令10.下述方法中不能够创建圆的'是(C)a.2Pb.3Pc.4Pd.圆心、半径11.下面关于选取对象的说法正确的是(A)a. 直接单击所要选取的对象b. 在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中c. 交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中d. 多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围12.下面的操作中不能实现复制操作的是(D)a.复制b.镜像c.偏移d.分解13.下面关于拉伸对象的说法不正确的是(A)a. 直线在窗口内的端点不动，在窗口外的端点移动b. 在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动c. 在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角d. 多段线两端的宽度、切线方向以及曲线及拟合信息均不改变14.有一实物的某个尺寸为10，绘图是采用的比例为2：1。

(完整版)cad期末考试试题及答案

AutoCAD 试卷一、单项选择1、 AutoCAD默认扩展名是A 、dwtB 、dwg C、bak D、dxf 答案： B2、在 CAD 中，以下哪个命令可用来绘制横平竖直的直线A 、栅格B 、捕获C 、正交D、对象捕获答案：C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、 F5 答案： A4、默认状况下，命令提示行显示为几行A、3B、5C、2D、8 答案： A5、在 CAD 中为一条直线制作平行线用什么命令A 、挪动B 、镜像C、偏移D、旋转答案：C6、在图层特征管理器中不可以够设定哪项A 、颜色B、页面设置C、线宽 D、能否打印答案：B 7、绘制建筑图步骤为A 、墙线、轴线、门窗B 、墙线、门窗、轴线C、轴线、门窗、墙线 D 、轴线、墙线、门窗答案：D8、哪个命令可用于绘制直线与圆弧的复合体A 、圆弧B、结构线C、多段线D、样条曲线答案：C9、如安在图中输入“直径”符号A 、%%P B、 %%C C、%%DD、 %%U 答案： B10、假如要在一个圆的圆心写一个“ A”字，应使用以下哪一种对正方式A 、中间B 、对齐C、中心D、调整答案：A11、在哪个层创立的块可在插入时与目前层特征一致A 、0 层B 、在所有自动产生的层C、所有图层 D 、新建的图层答案： A 12、一个完好的尺寸由几部分构成A 、尺寸线、文本、箭头B 、尺寸线、尺寸界线、文本、标志C、基线、尺寸界线、文本、箭头D 、尺寸线、尺寸界线、文本、箭头答案： D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A 、文字高度B 、使用全局比率C、丈量单位比率D、换算单位答案： B14、三维模型中哪一种模型能够进行布尔运算A 、线框模型B、实心体模型C、表面体模型答案：B15、衬着三维模型时，哪一种种类能够衬着出物体的所有成效A 、一般衬着B、一般衬着C、照片级真切感衬着 D 、照片级光芒跟踪衬着答案： D16、样板文件的括展名是A 、BAKB 、SVS C、 DWT D、DWG 答案： C17、以下哪一种相对坐标的输入方法是画8 个单位的线长A．8, 0 B ．@0，8C． @0<8答案： B18、哪一种坐标输入法需要用@符号？A．极坐标B ．绝对坐标C．相对坐标答案： C19．在命令行中输入“Z”后，再输当选项“ A ”，什么作用A ．在图形窗口显示所有的图形对象和绘图界线范围。

CAD理论试题

CAD理论试题一、是非题1、当正交命令ORTHO为ON时，只能画水平和垂直线，不能画斜线。

(√)2、用LINE命令一次绘出一条连续折线，该折线是一个图形元素。

( ×)3、在绘图中使用UNDO以后又画了几个图形，突然想要恢复UNDO所做的工作，是否可以使用REDO 命令。

(×)4、对齐(ALIGN)命令是三维操作命令，因此该命令不能用于对齐二维物体。

(×)5、AutoCAD中只能在图纸内部进行复制，而不能在二个图纸之间进行复制。

(×)6、CHAMFER命令不仅可对二条相交的线段进行倒角，还可对二条不相交的线段进行倒角。

(×)7、拉伸(STRETCH)命令不仅可使直线伸长或缩短，还可使直线改变方向。

(×)8、拉长(LENGTHEN)命令不仅可使直线伸长或缩短，还可使直线改变方向。

(×)9、在AutoCAD中除了当前层和0层不能被删除外，可以删除其它任意的层。

( ×)10、用ZOOM命令可以缩放视图，因此当用ZOOM命令放大一倍以后，半径为10的圆就变成了半径为20的圆。

(×) l1、在第一次绘制多段线以前应先设置宽度，然后只要不改变其宽度，今后所有的多段线都具有相同的宽度。

(×)12、用一次PLINE命令绘制的多段折线为一个实体，可以用EXPLODE命令来分解为多个实体。

( √)13、用BLOCK命令建立的图块是内部图块，可插入到不同的图形文件中去。

(×)14、执行ZOOM(0.5)操作后，屏幕上观察到的图形范围变大了。

(×)15、Lengthen命令可以改变圆弧的长度，操作时也无任何限制。

(×)16、图层被冻结后，在该层上的图形实体不被显示，但可以被绘图仪绘出。

(×)17、STYLE命令的倾斜角与TEXT命令的旋转角是同样意义的。

(×)18、打印绘图的键盘命令为Print。

cad考试试题及答案

东莞理工学院继续教育学院试卷2023 年（春季）学期科目工程制图及CAD 考试形式：闭/开卷，允许带笔入场班级姓名学号成绩一、单项选择题（在每小题的备选答案中选出一个正确答案，并将正确答案的代码填在题干上的括号内。

每小题 2 分，共 20 分）1、尺寸线应采用（C）。

A.粗实线B.中实线C.细实线D.虚线2、材料图例表示(B)。

A、混凝土B、钢筋混凝土C、金属D、砂、灰土3、已知立体的主、俯视图，正确的左视图是（D）。

(a)(b)(c)(d)4、当直线的 H 面投影反映实长,该直线为。

（A）A、水平线B、一般位置线C、侧平线D、正平线5、表示机器、部件规格或性能的尺寸是。

(D)A、外形尺寸B、安装尺寸C、装配尺寸D、规格（性能）尺寸6、绘制斜二轴测图时，轴间角∠X 1O 1Y 1=∠Y 1O 1Z 1= ，轴间角∠X 1O 1Z 1=90°。

（B ） A 、115° B 、110° C 、125° D 、135°7、判断 B －B 断面图，正确的答案是（C ）8、已知圆锥被切割后的主、俯视图，正确的左视图是（C ）9、管螺纹的代号是（B ）A 、B B 、GC 、TrD 、 M10、粗糙度参数值越小，加工成本（A ） A 、越高 B 、越低 C 、不确定 D 、不受影响二、判断题（判断下列各题是否正确，正确的划√，错误的划×。

每小题 1 分，共 10 分） 1、绘制圆的对称中心线时应用细点划线绘制。

(×)2、机械制图的国家标准规定图样中的尺寸数值的单位一般以厘米为单位。

( × )3、当点的 X 、Z 坐标为零时，点在 Y 投影轴上。

(√)4、侧垂线的正面投影和侧面投影均反映实长。

(×)5、一般位置直线在三个投影面上的投影都小于实长。

(×)6、正等测图的轴间角为120°，轴向伸缩系数为p1=r1=1、q1=0.5。

cad知识试题及答案

cad知识试题及答案一、单选题（每题2分，共10分）1. CAD的全称是什么？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Aided DevelopmentD. Computer-Aided Designing答案：A2. 在CAD软件中，通常用来选择对象的命令是什么？A. SELECTB. PICKC. CHOOSED. POINT答案：A3. 下列哪个不是CAD软件中常用的图层属性？A. 颜色B. 线型C. 线宽D. 透明度答案：D4. 在CAD中，用于创建直线的命令是什么？A. LINEB. STRAIGHTC. DRAWD. CREATE答案：A5. CAD软件中，用来缩放视图的命令是什么？A. ZOOMB. SCALINGC. EXPANDD. MAGNIFY答案：A二、多选题（每题3分，共15分）1. CAD软件可以用于以下哪些领域？A. 建筑B. 机械设计C. 电子电路设计D. 游戏开发答案：A B C2. 在CAD软件中，以下哪些操作可以改变对象的大小？A. SCALEB. STRETCHC. MOVED. ROTATE答案：A B3. 下列哪些是CAD软件中常用的绘图工具？A. 直线B. 圆C. 文本D. 表格答案：A B C4. CAD软件中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. ARRAYD. MIRROR答案：A C D5. 在CAD中，以下哪些选项是打印图纸时需要设置的？A. 纸张大小B. 打印比例C. 线型D. 颜色答案：A B三、判断题（每题1分，共5分）1. CAD软件只能用于二维绘图。

（错误）2. CAD软件中的图层可以设置不同的颜色和线型。

（正确）3. CAD软件中的“撤销”命令是UNDO。

（正确）4. CAD软件中的“保存”命令是SAVE。

（正确）5. CAD软件中的“打印”命令是PRINT。

建筑电气CAD竞赛试题B卷(笔试试题)

绝密★启用前第五届“亚龙杯”大学生智能建筑工程实践技能竞赛浩辰CAD电气设计大赛笔试试题B卷一、单选题（每小题1分，共15题）1、额定剩余动作电流不超过（）mA的剩余电流动作保护器，可作为其他直接接触防护措施失效或使用疏忽时的附加防护，但不能单独作为直接接触防护措施。

A、10B、20C、30D、402、下列确定照明方式的说法不正确的是（）A、工作场所通常应设置一般照明B、同一场所内的不同区域有不同照度要求时，应采用分区一般照明C、对于部分作业面照度要求较高，只采用一般照明不合理的场所，宜采用局部照明D、在一个工作场所内不应只采用局部照明3、高压及低压配电设备设在同一室内，且两者有一侧柜顶有祼露的母线时，两者之间的净距不应小于（）m。

A、1B、2C、3D、44、建筑物年预计雷击次数应按下式计算：N = k×Ng×Ae。

其中Ng表示（）？A、建筑物年预计雷击次数（次/a）；B、校正系数，在一般情况下取1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取1.5；金属屋面没有接地的砖木结构建筑物取1.7；位于山顶上或旷野的孤立建筑物取2；C、建筑物所处地区雷击大地的年平均密度（次/km2/a）；D、与建筑物截收相同雷击次数的等效面积（k m2）。

5、供给气体放电灯的配电线路宜在线路或灯具内设置电容补偿，功率因数不应低于（）。

A、0.6B、0.7C、0.8D、0.96、照明配电干线和分支线，应采用铜芯绝缘电线或电缆，分支线截面不应小于（）mm2。

A、0.5B、1.0C、1.5D、2.07、建筑物应根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为（）类。

A、1B、2C、3D、48、接在电动机控制设备侧电容器的额定电流，不应超过电动机励磁电流的（）倍；过电流保护装置的整定值，应按电动机—电容器组的电流确定。

CAD理论试题库

1、Altium Designer通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术完美融合，为设计者提供了全新的设计解决方案2、目前最新版本Altium Designer引入了新的PCB设计规则，改进了长度调整工具、过孔围栏，增强了层堆栈管理器，可以快速直观地定义主、副堆栈。

3、目前最新版本Altium Designer支持嵌入式分立元件，在装配过程中，可以将其作为个体制造，并放置于内层电路。

4、Altium Designer主界面包括系统菜单、视图导航、工作区面板、工作区、面板标签等。

5、选择DXP >> Preferences命令，用户可以对系统参数进行设置，包括系统常规参数、视图参数、透明度、导航参数等十几项。

6、Altium Designer原理图编辑器工具栏有Schematic Standard Tools工具栏、Wiring工具栏、Utilities工具栏和混合信号仿真工具栏7、工作区面板包含文件和工程面板。

通过单击面板标题并将其拖拽到一个新的位置，就可以移动、浮动和拉伸这些面板。

8、Component Properties(元件属性)对话框主要内容有：Properties(属性)操作框、Graphical属性操作框、元件参数列表、元件的模型列表9、一个信号束有四个关键的要素：信号束(Signal Harness)、束连接器(Harness Connector)、束入口(Harness Entry)、束定义文件(Harness Definition File)。

10、自下而上的层次原理图设计方法的思路是：先根据各个电路模块的功能，一一绘制出子原理图，然后由子原理图建立起相对应的方块电路图，最后完成项目主原理图的绘制。

11、网络表是表示电路原理图或者印刷电路板元件连接关系的文本文件。

它是联系电路原理图和印刷板电路之间的桥梁和纽带。

(完整版)CAD考试试题库及参考答案

(完整版)C A D考试试题库及参考答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANCAD考试试题库及参考答案一、单项选择?1、AUTOCAD的坐标体系，包括世界坐标和（?? D??）坐标系。

A、绝对坐标???B、平面坐标????C、相对坐标????D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（?? B????）A、用户坐标系???B、世界坐标系??C、相对坐标系???D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（? B???）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令???C、XCOPY???D、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（? A???）A、MOVE??B、ROTAE???C、COPY????D、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个??? B．4个??? C．不一定??? D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN??? B．MOVE??? C．SCALE??? D．COPY7、在执行FILLET命令时，先应设置__A____。

A．圆弧半径R?? B．距离D?? C．角度值?? D．内部块Block8、剪切物体需用___A___命令。

A．Trim??? B．Extend??? C．Stretch??? D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A．输入C回车?? B．输入B回车?? C．输入PLOT回车?? D．输入DRAW回车10、?AutoCAD中的图层数最多可设置为__B____。

A．10层?? B．没有限制?? C．5层?? D．256层11、?CP是哪个命令的热键名__B____。

CAD考试试题库及参考答案

CAD考试试题库及参考答案一、单项选择1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（ B ）A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个B．4个C．不一定D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET命令时，先应设置__A____。

A．圆弧半径R B．距离D C．角度值D．内部块Block 8、剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A．输入C回车B．输入B回车C．输入PLOT回车D．输入DRAW回车10、 AutoCAD中的图层数最多可设置为__B____。

A．10层B．没有限制C．5层D．256层11、 CP是哪个命令的热键名__B____。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT 12． ARC子命令中的（S，E，A）指的是哪种画圆弧方式__D____。

A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角落D．起点、终点、圆心角13、 CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。

CAD考证基础选择题

中望CAD基础测试题库单项选择题Vol.1本贴为大家提供中望CAD基础测试的单选题第一部分(1~30)并附上参考答案,答案需回复方可浏览:（1）ZWCAD不能处理以下哪类信息：（ C ）A．矢量图形B．光栅图形C．声音信息D．文字信息（2）CAD标准文件的后缀名为：（ A ）A．dwg B dxf C．dwt D．dws（3）保存文件的快捷键是：（ B ）A．Ctrl+C B．Ctrl+S C．Ctrl+B D．Ctrl+E（4）使用Polygon命令可以画出多少边的等边多边形（C ）A．512B．256C．1024D．1000（5）不是环形阵列定义阵列对象树木和分布方法的是：（B ）A．项目总数和填充角度B．项目总数和项目间的角度C．项目总数和基点位置D．填充角度和项目间的角度（6）用旋转命令“rotate”旋转对象时：（ D ）A．必须指定旋转角度B．必须指定旋转基点C．必须使用参考方式D．可以在三位一体空间缩放对象（7）不能应用修剪命令“trim”进行修剪的对象是：（ D ）A．圆弧B．圆C．直线D．文字（8）用缩放命令“scale”缩放对象时：（ D ）A．必须指定缩放倍数B．可以不指定缩放基点C．必须使用参考方式D．可以在三维空间缩放对象（9）中望CAD中哪个方法不能绘制一条弧线：（ B ）A．三点画弧-B．起点，圆心，端点画弧C．起点，圆心，角度画弧D．起点，角度，半径画弧（10）应用延伸命令“extend”进行对象延伸时：（ C ）A．必须在二维空间中延伸B．可以在维空间中延伸C．可以延伸封闭线框D．可以延伸文字对象（12）下列哪一项不属于对象的基本特性（ D ）A．颜色B．长度C．线宽D．打印样式（14）下列哪个不是中望CAD的截面组成部分（ B ）A．绘图工具栏B．插入栏C．菜单栏D．状态栏（15 ）拉伸命令“stretch”拉伸对象时，不能：（A ）A．把圆拉伸为椭圆B．把正方形拉伸成长方形C．移动对象特殊点D．整体移动对象（16）编辑文本的命令为（ C ）A．TextB．MtextC．DdeditD．Edit（19）提供水平或者垂直方向上的长度尺寸标注是：（ C ）A．直径标注B．线性标注C．基线标注D．连续标注（20）启动尺寸标注样式的命令为：（C ）A．StyleB．EditC．DimstyleD．Mtext（21）调出块属性编辑对话框的命令是：（ D ）A．blockB．beditC．batmanD．refedit（25）移动圆对象，使其圆心移动到直线中点，需要应用：（ B ）A．正交B．捕捉C．栅格D．对象捕捉（26）应用倒角命令“charmfer”进行倒角操作时：（ C ）A．不能对多段线对象进行倒角B．可以对样条曲线对象进行倒角C．不能对文字对象进行倒角D．不能对三维实体对象进行倒角（27）在中望CAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：（B ）A．自动保存文件B．ZWCAD主应用程序文件C．菜单文件D．样板图形文件（28）中望CAD的坐标体系，包括世界坐标系和（ D ）坐标系A．绝对B．平面C．相对D．用户(30) UCS是一种坐标系图标，属于（ C ）A．世界坐标系Ｂ．用户坐标系*Ｃ．自定义坐标系Ｄ．单一固定的坐标系(31) 更新屏幕和重新计算图形数据库使用什么命令？（）A．Blipmode (控制点标记的显示)B． Regen（重生成）C． Redraw（重画）D．Refresh（更新）(32) 在文字标注时，_______控制数字小数位的设置？（ A ）A．在“标注样式”的“精度”选项B． UNITS命令C．在“标注样式”的“测量比例”选项D．编辑标注文字(33) 属性和块的关系：（）A．属性和块是平等关系B．属性必须包含在块中C．属性是块中非图形信息的载体D．块中可以只有属性而无图形对象(36) 属性的定义：（）A．块必须定义属性B．一个块中最多只能定义一个属性C．多个块可以共用一个属性D．一个块中可以定义多个属性(39) 在一张复杂图纸中，包含了很多大小不等的圆，要快速选择出半径为20的圆，怎样实现？（）A．单击B．快速选择C．框选D．Last方式(40) 在布局中标注模型空间创建的圆，如果将原来的视口比例从1：1设置成1：2，则布局中的标注：（）A．随图形一起缩放B．只在进行关联标注时，随图形一起缩放C．只在进行非关联标注时，随图形一起缩放D．只有采用关联标注，并执行标注更新命令后，才会随图形一起缩放(43) 如果图层被（），该层上的图形实体将不能被显示出来或绘制出来，而且也不能参加图形之间的运算。

(完整版)CAD试题及答案

cad中级考试题(理论和实践）CAD理论试题库（含电脑，CAD，机械知识)一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2． AutoCAD是美国Autodesk公司的计算机制图软件.（对)3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

(对）5．正交线指的是水平线和竖直线.（错)6．正交线指的是在正交方式下绘制的直线。

（对)7．使用编辑图形命令时(如移动、阵列等)可以先点命令，再选图形，也可首先选图形，再点命令.（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.（错) 9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

(对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错) 12．国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420(对）13．在标准制图中,每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2:1的比例成为放大的比例,如实物的尺寸为10，那么图中图形应画5(错)15．在机械制图中，投影采用的是正投影法,即投射线与投影面相垂直的平行投影法。

（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错)17．在三面投影体系中,主视图,俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整,在组合体的视图上,一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

CAD试题答案

答案：是
4、AutoCAD R2000中， QSAVE是快速存盘命令，但不退出绘图状态。
答案：是
5、AutoCAD R2000中，自动存盘时间间隔，存储在系统变量SAVETIME中。
答案：是
6、在AutoCADRl4中， QUIT命令可退出绘图状态时，提示是否以原图形文件名存盘，
而后可以返回操作系统。
答案：非
15、AutoCAD R2000的HELP命令不可以在执行其它命令时使用。
答案：非
16、AutoCAD R2000系统变量的值，只能通过SETVAR命令来实现。
答案：非
17、AutoCAD R2000的GRID(栅格)的显示区域是由LIMITS决定的。
答案：是
18、用户在AutoCAD R2000中建立了新层以后，就可以用PURGE命令来消除0层。
(A)局部坐标系 (B)原点定在(0，0，0) (C)右手坐标系 (0)可旋转
·答案： ACD
三、判断题
1、AutoCAD可以用打印机绘图，而不一定要用绘图机。
答案：是
2、 AutoCAD R2000可以用任何一个dwg文件作为绘图时的样图(Prototype)。
答案：是
3、AutoCAD R2000的用QSAVE命令后产生的备份文件的扩展名为．bak
答案： C
二、多项选择题
1、在AutoCAD R2000中，有关配置文件说法正确的是。
(A)在配置时，可以设置成不需状态行和命令提示区
(B)每启动一次AutoCAD就需要配置一次
(C)如果配置绘图仪和鼠标器AutoCAD就不能使用
(D)配置时可以设置文件自动存储时间
答案：AD
2、AutoCAD软件可以使用的输出设备有。
