暖通水系统通用阀门说明介绍
中央空调水系统常用阀门及材料知识
中央空调水系统常用阀门及材料知识常用空调水系统阀门：开式循环水系统：闸阀、截止阀、蝶阀、球阀、止回阀、Y型过滤器：a.闸阀：闸阀也叫闸板阀，是一种广泛使用的阀门。
闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
优点：流体阻力小，启闭省劲，可以在介质双向流动的情况下使用，没有方向性，全开时密封面不易冲蚀，结构长度短，不仅适合做小阀门，而且适合做大阀门。
闸阀按阀杆螺纹分两类：一是明杆式，二是暗杆式。
按闸板构造分，也分两类：一是平行，二是模式。
附闸阀图片如下：b.截止阀：截止阀，也叫截门，是使用最广泛的一种阀门。
不仅适用于中低压,而且适用于高压。
它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀分为三类：直通式、直角式及直流式斜截止阀。
附截止阀图片如下：闭式循环水系统：c.蝶阀：蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。
蝶阀的阀瓣是圆盘，围绕阀座内的一个轴旋转，旋角的大小，便是阀门的开闭度。
蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用，流体阻力小，操作省力。
工作原理：是根据旋转阀杆同时带动碟版转动来做启闭的一种阀门，主要是旋转碟板90°来做流量控制，当碟板到达90°时阀门处于全开状态，同时可以改变碟板的角度来调节流量。
附蝶阀图片如下：d.球阀：球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。
工作原理：是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。
阀门使用说明书
阀门使用说明书阀门是一种用于控制流体流动的装置，广泛应用于工业、建筑、农业等领域。
本使用说明书旨在帮助用户正确安装、操作和维护阀门，以确保其正常运行和延长使用寿命。
1. 产品概述阀门是一种控制流体流动的装置，常用于开启、关闭和调节管道中的液体或气体的流动。
根据不同的应用场景和工作原理，阀门可以分为多种类型，如球阀、闸阀、蝶阀等。
在本说明书中，我们将重点介绍球阀的使用方法。
2. 安装指南2.1 确保选择合适的阀门类型和规格，根据工作场景和流体性质选择球阀；2.2 在安装之前，必须检查阀门的外观是否完好无损，并检查阀体是否有防腐蚀涂层；2.3 根据管道规格和球阀的连接方式，选择合适的法兰或螺纹连接；2.4 安装球阀时，应先将法兰或螺纹连接加固好，确保不会漏气或漏液；2.5 安装完成后，应进行压力测试，确保球阀的密封性能正常。
3. 使用说明3.1 打开和关闭阀门：- 打开阀门：顺时针旋转阀门手柄或螺帽，使阀门处于完全打开的状态；- 关闭阀门：逆时针旋转阀门手柄或螺帽，使阀门处于完全关闭的状态。
3.2 调节流量：- 通过旋转阀门手柄或螺帽，可调节阀门开口大小，从而控制流体的流量；- 注意：请在检查阀门的额定压力范围内进行调节，避免损坏阀门或导致事故发生。
3.3 注意事项：- 阀门在操作前应检查密封性能，确保无泄漏现象；- 阀门在长时间闲置后，操作前应进行润滑保养，确保阀门灵活开闭；- 阀门在使用过程中如出现异常情况，应立即停止使用，并请专业人士进行检修。
4. 维护与保养4.1 定期检查阀门的密封性能和运行状态，确保阀门的正常工作；4.2 如发现阀门存在泄漏、生锈或其它损坏情况，应及时进行修理或更换；4.3 阀门需要定期润滑，以确保阀门的开闭灵活；4.4 在清洁阀门时，应使用中性清洁剂，并避免使用酸碱等腐蚀性物质。
5. 故障排除以下列举了一些可能发生的故障和排除方法：问题1：阀门漏水；解决方法：检查阀门密封垫片是否损坏，如有损坏应及时更换。
暖通水系统阀门介绍
暖通水系统阀门介绍一、暖通水系统阀门概述暖通水系统是指用于供暖和空调的管道系统，其中阀门是重要的控制元件。
阀门的作用是调节管道中的水流量和压力，以便达到合适的供暖或空调效果。
使用不同类型的阀门可以满足不同的管道需求。
二、暖通水系统阀门分类1.截门阀截门阀是一种常用的阀门，用于关闭管道中的水流。
截门阀分为手动和自动两种类型，手动截门阀需要手动旋转阀门来控制水流。
而自动截门阀则可以通过电动、气动或液压来控制。
2.调节阀调节阀是一种可以调节管道流量的阀门。
调节阀通常用于暖通水系统中的冷却器或加热器中，以便控制水流量和温度。
调节阀可以手动或自动调节水流量，手动调节阀需要手动旋转阀门，而自动调节阀可以通过电动、气动或液压来控制。
3.安全阀安全阀主要用于控制管道中的水压，当管道中的水压超过设定压力时，安全阀会自动打开，以释放过多的水压。
安全阀有超压保护作用，防止管道破裂或其他安全问题。
4.止回阀止回阀是一种可以防止水流反向流动的阀门。
止回阀通常用于暖通水系统中的泵和水处理设备上。
如果水流反向流动，止回阀会自动关闭，以防止管道中的水流受到损坏。
5.球阀球阀是一种比较新的阀门类型，通过旋转球体来控制水流。
球阀通常用于需要频繁开关的管道，因为球阀比其他阀门更容易操作。
球阀通常用于较小的管道中，一般不超过2英寸（50毫米）。
三、暖通水系统阀门安装和维护安装和维护阀门是保证暖通水系统正常运行的关键步骤。
在安装阀门时，需要确保阀门与管道连接紧密，并且不会发生泄漏。
需要定期检查阀门是否正常运行，例如阀门是否能够关闭、是否能够调节水流量等。
同时，阀门也需要进行定期维护，例如清洁和润滑。
阀门需要清洁阀门和管道中的积水和泥沙等杂物，以免阀门卡住或损坏。
阀门还需要定期润滑，以确保阀门能够顺畅运行。
总之，暖通水系统阀门是保证暖通水系统正常运行的关键元素。
安装和维护阀门可以确保管道中的水流量和压力得到控制，从而达到合适的供暖和空调效果。
暖通工程常用阀门及应用
Company Name Dept. Name
怎样去认识这位‘老朋友’-4
了解阀门，从以下几个方面考虑：
9、阀门的结构若根据关闭件相对于阀座移动的方向可分为： (1)截门形：关闭件沿着阀座中心移动; 如截止阀 (2)旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转;如旋塞阀、
球阀 (3)闸门形：关闭件沿着垂直阀座中心移动;如闸阀、闸门等 (4)旋启形：关闭件围绕阀座外的轴旋转;如旋启式止回阀等 (5)蝶 形：关闭件的圆盘，围绕阀座内的轴旋转;如蝶阀、蝶形止回阀
金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、 油品、酸碱等管路，作为调节和节流装置
17
November 17, 2019
Company Name Dept. Name
隔膜阀G
它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动 部件隔开，隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。 该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成
球阀Q
球阀缺点： 加工精度高，造价昂贵，高温中不易使用，如管道内有杂
质，容易被杂质堵塞，导致阀门无法打开 球阀应用：
由于球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈 材料，因此它的使用温度受到阀座密封圈材料的限制；适用于 轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中
15
November 17, 2019
Company Name Dept. Name
怎样去认识这位‘老朋友’-2
了解阀门，从以下几个方面考虑：
5、衬里材料分为：铜合金T 、渗氮钢D、橡胶X 、硬质合金Y、尼龙塑料 N 、衬胶J、氟塑料F 、衬铅Q、巴氏合金B 、搪瓷C、不锈钢H、 渗硼钢 P 6、公称压力（PN）：指阀门的名义压力，阀门在基准温度下允许最大 的工作压力。工程上使用的压力单位Kg/cm²，常用计量单位为Mpa，它 们之间关系1Mpa=10 Kg/cm²。例如公称压力16公斤应标示为PN1.6Mpa
供热空调水系统阀门的种类、构造和特点
供热空调水系统阀门的种类、构造和特点供热空调水系统阀门的种类、构造和特点？供热空调水系统中常用的阀门按阀体构造形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式。
按照公称压力分高压、中压、低压三类。
供热空调水系统常用阀门的工作原理及特点如下：1.阐阀：阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。
其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。
缺点是构造尺寸大，启闭时间长，密封面易损伤，构造复杂。
把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的构造，还可分成明杆阐阀。
（1）三精平行式阐阀指两个密封面相互平行的阐阀。
适用于低压，中、小口径（DN50-400mm）的管道。
（2）楔式阐阀指两个密封面成楔形的阐阀。
分为双阐板、单阐板和弹性阐板。
（3）三精明杆阐阀由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常DN小于等于80mm选用明杆阐阀。
（4）三精暗杆阐阀其阀杆螺母在阀体内与介质直接接触。
适用于大口径阀门和安装空间受限制的管路，如地下管线。
2.三精蝶阀其名称来源于翼状构造的蝶板。
在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。
蝶阀的优点是体积小，重量轻，构造简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。
蝶阀按构造可分为杠杆式（双摇杆）、中心对称门式、偏置板式和斜板式。
对公称通径DN1.0MPa的场合。
（3）自封式主要靠介质本身的压力来实现，多用于空气介质。
自封式构造下面的弹簧可以起到预紧和压紧的作用。
此外还有三通、四通式旋塞阀，多用于分配、换向等。
6.止回阀又称逆流阀、逆止阀、背压阀和单向阀。
是用来防止管道和设备中介质倒流的一种阀门，它靠管路中介质本身的流动产生的力而自动开启和关闭。

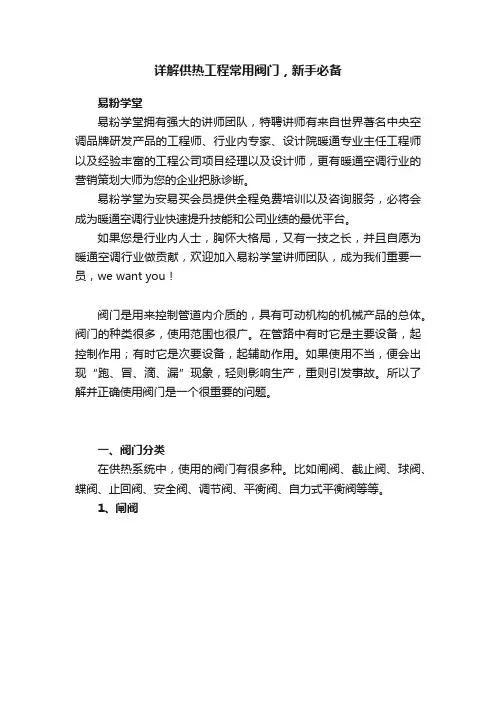

详解供热工程常用阀门，新手必备
详解供热工程常用阀门，新手必备易粉学堂易粉学堂拥有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理以及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训以及咨询服务，必将会成为暖通空调行业快速提升技能和公司业绩的最优平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们重要一员，we want you！阀门是用来控制管道内介质的，具有可动机构的机械产品的总体。
阀门的种类很多，使用范围也很广。
在管路中有时它是主要设备，起控制作用；有时它是次要设备，起辅助作用。
如果使用不当，便会出现“跑、冒、滴、漏”现象，轻则影响生产，重则引发事故。
所以了解并正确使用阀门是一个很重要的问题。
一、阀门分类在供热系统中，使用的阀门有很多种。
比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等等。
1、闸阀启闭件（闸板）有阀杆带动，沿阀座（密封面）作直线升降运动的阀门。
闸阀也叫闸板阀、闸门阀，是一种广泛使用的阀门。
工作原理：闸板密封面与阀座密封面高度光洁、平整、一致，加工成一个非常贴合、严密的密封副闸板通过阀杆的上提、下压，对介质形成导通和关断。
它在管路中起关断作用。
优点：流体阻力小；全开时密封面不受冲蚀；可以在介质双向流动的情况下使用，没有方向性；结实耐用；不仅适合做小阀门，而且适合做大阀门。
缺点：高度达；启闭时间长；笨重；修理难度大；如果是大口径闸阀，手动操作比较费力。
闸阀按阀杆的不同分明杆式和暗杆式；按闸板构造不同分平行式和楔式；还有单闸板、双闸板之分。
供热工程中，常用的是明杆楔式单闸板闸阀和暗杆式单闸板闸阀，前者装在热力站内一次侧，后者装在热力站内二次侧。
它一般起两个作用：作为主设备起开关作用；作为辅设备安在主设备前后做检修用。
暖通水系统常用阀门简介
暖通水系统常用阀门简介常用阀门包括：截止阀、闸阀、蝶阀、球阀、逆止阀（止回阀）、安全阀、静态平衡阀、减压阀、疏水阀、调节阀。
1、截止阀：阀座通口的变化是与阀瓣行程成正比例关系。
1）适合于有流量调节或压力调节，但对调节精度要求不高。
适合于管路直径又比较小，如DN≤50mm的管路上。
2）流体阻力较大，适用于对流体阻力要求不严的管路上，即对压力损失考虑不大的地方。
3）截止阀启闭力矩大、启闭较费力，启闭时间较短。
4）高度比闸阀小，但长度比闸阀长。
5）下进上出，左右不对称，流向不能装反。
6）结构比较简单，密封性较好，寿命较长。
2、闸阀：闸板运动方向与流体方向相垂直。
1）闸阀只能作全开和全关，不能作调节和节流，不适用于频繁操作。
2）流体阻力小，不扰流、不降低压力。
密封面受介质的冲刷和侵蚀小。
3）开闭较省力，但启闭时间长。
4）结构长度短。
5）左右对称，流向不受限制。
3、蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大。
它启闭方便迅速而且比较省力，低压下可实现良好的密封，具有一定的调节性。
但蝶阀受密封圈材料的限制，使用压力和工作温度范围较小。
4、球阀：低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所，压损小。
阀体高度远小于闸阀喝截止阀，密封性能好。
但球阀一般采用软质密封圈，使用温度受密封圈材料限制，使用温度范围小。
5、逆止阀（止回阀）：单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
6、安全阀：主要用于介质超压时的泄压，以保护设备和系统。
常用于锅炉房、换热站、制冷机房等机房以及压力管道。
7、静态平衡阀：一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。
供热空调水系统阀门的种类和选用
供热空调水系统阀门的种类和选用在供热空调水系统中,阀门被广泛应用于控制水的压力、流量和流向，供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式，按照公称压力分高压、中压、低压三类L 供热空调水系统中常用的大都为低压或中压阀门, 以手动为主；阀门的型号根据阀门种类、驱动方式、阀体结构、密封或衬里材料、公称压力、阀体材料等,分别用汉语拼音及数字表示。
闸阀闸阀是指关闭件(闸板) 沿介质通道轴线的垂直方向移动的阀门。
在管道上主要作为切断介质用。
其优点是流阻系数小,启、闭所需力矩较小,介质流向不受限制，缺点是结构尺寸大,启、闭时间长,密封面易损伤, 结构复杂。
闸阀有各种不同的结构形式,主要区别是所采用的密封元件结构形式不同, 由此常把闸阀分成不同类型,最常见的形式是平行式和楔式闸阀; 根据阀杆的结构, 还可分成明杆和暗杆闸阀。
蝶阀其名称来源于翼状结构的蝶板。
在阀体的圆柱形通道内。
圆盘形蝶板绕着其轴线旋转,只需回转90°即可开闭阀门,在管道上它主要作切断和节流用。
当蝶阀用作切断时, 多用弹性密封, 材料选橡胶、塑料等;当用作节流时, 多用金属硬密封。
其优点是体积小, 重量轻, 结构简单, 启闭迅速, 调节和密封性能良好, 流体阻力和操作力矩较小。
蝶阀按结构可分为杠杆式(双摇杆)、中心对称门式、偏置板式和斜板式。
中心对称门式(对夹式) 的流阻较小, 但其上下轴端处亦为密封面的一部分, 易磨损而导致泄漏, 适用于公称通径DN< 800="" mm="">偏置板式则克服了这一弱点, 但流阻较大, 适用于DN ≥800mm 的蝶阀L杠杆式蝶阀由于结构原因, 不宜用于压力较高的水介质L 斜板式蝶阀因其结构及工艺复杂,工程上使用较少，蝶阀的结构和原理使之特点适合于大直径管道L蝶阀有立式和卧式两种, 如果不受安装空间及位置的限制, 大口径蝶阀应选择卧式。
暖通空调水系统水力平衡阀应用与调节
于 秀 国
（ 农垦鹤 山宏利建筑安装有限公 司， 黑龙 江 嫩江 １１０ ） ６４０
摘 要 ： 文 阐述 了暖 通 空 调 水 系统 中选 用水 力 平衡 阀 的原 理 ， 介 绍 了 水 力平 衡 阀的 特 性 ， 本 并 以及 应 用水 力 平衡 阀对 水 系统 进 行水 力平 衡 调 节 的 步骤 、 法 ， 合 工程 实例 详 细 阐 述 了系统 联 调 的 要 求 、 程 和 结 论 。 方 结 过 关 键 词 ： 力 失调 ． 水 平衡 阀 ； 统 平衡 调 试 系 １ 述 概 在建筑物暖通空调水系统中，水力失调是最 常 见的问题 。 由于水力失 调导 致系统 流量分 配不合 理 ， 些 区域流量 过剩 ， 些 区域流 量不足 ， 某 某 某 造成 些区域冬天不热、 夏天不冷的情况， 系统输送冷、 热 量 不合理 ， 而 引起 能量 的浪 费 ， 从 或者 为解 决这 个 问题 ， 提高水泵扬程， 但仍会产生热（ 不均及更 冷） 大的 电能 浪 费。因此 ， 睬 用 相应 的调节 阀 门对 必匆 系统流量分配进行调节。 虽然 某些通 用 阀门如 截 止阀 、球 阀等 也具 有 定的调节能力， 但由于其调节性能不好以及无法 对调节后 的流 量进行测 量 ， 因此这种调 节 只能说 是 定 陛的和 不准 确的 ， 常给 工程 安装完 毕后 的调试 常 工作和运行管理带来极大 的不便。因此近些年来， 在越来越多的暖通空调工程水系统的关键部位（ 如 集水器） 特别是在一些国外设计公司设计的工程 、 项 目中， 均大量地选用水力平衡阀来对系统的流量 分配进行凋节（ 包括系统安装完后的初调节和运行 管理调节 ， 本文主要阐述的是前者 ， 也可作后者的 参考） 。 水力平衡阀有两个特 陛： ａ 具有 良好的调节特性。 一般质量较好的水力 平衡阀都具有直线流量特性， 即在阀二端压差不变 时 ， 流量 与开度 成线 性关 系 ； 流量 实时 可测 性 。 其 ｈ 通 过 专用 的流量 测量 仪 表可 以在 现场对 流 过水力 平 衡 阀的流量进 行实测 。 ２ 系统水力平衡调节 水 系统水力 平衡调节 的实 质就是 将 系统 中所 有水力平衡阀的测量流量同时调至设计流量。 ２ 单个水力平衡阀调节： ． １ 单个水力平衡阀的调节是简单的，只需连接 专 用 的流 量测量 仪表 ， 阀 门 ｒ径及设 计流 量输入 将 ＿ ｉ 仪表， 根据仪表显示的开度值， 旋转水力平衡阀手 轮， 直至测量流量等于没计流量即可。 ２ ２已有 精确计 算的水 力平衡 阀的调节 ： 对于某些水系统，在设计时已对系统进行 了 精确的水力平衡汁算， 系统中每个水力平衡阀的流 量和所分担的设计压降是已知的。 这时水力平衡阀 的调节步骤如下 ：在设计资料 中杏出水力平衡阀 ａ 的设计压降；根据设计图纸， ｈ 查出（ 或计算出） 水力 平衡阀的设计流量 根据设汁 降和设汁流量以 及 阀 口径 ， 力 平衡 阀压 损列 线 圈 ， 出这 时 水 查水 找 力平衡蒯所对应的设计开度 ；． ｄ 旋转水力平衡阀于 轮， 将其开度旋至没汁开度即可 ２ 一般系统水力平衡阀的联调： ． ３
暖通系统12大阀件的详细图文介绍
四通阀四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀工作原理：当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
闸阀闸阀(gatevalve)是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。
闸阀特点：闸阀只能全开和全关，启闭件是闸板，运动方向与流体方向相垂直，方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52‘。
改善闸阀的工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
热力膨胀阀热力膨胀阀是通过控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。
热力膨胀阀作用：热力膨胀阀实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量;热力膨胀阀可以最佳的方式给蒸发器供液，保证蒸发器出口制冷剂蒸汽的过热度稳定，感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度，通常充注着与制冷系统内部相同的制冷剂，从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力；通过膨胀阀确保了在运行环境发生变化时(比如热负荷变化)，实现蒸发器最优及最佳的供液方式，感温包的充注量只根据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的，这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限，因为如果管壁表面温度继续增高，只会增加感温包内部气态制冷剂的温度(处于过热状态)，而压力基本上不再改变。
减压阀减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。
减压阀作用：减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
中央空调水系统常见阀门
中央空调水系统常见阀门闸阀闸阀（gatevalve）是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。
闸阀只能全开和全关，启闭件是闸板，运动方向与流体方向相垂直，方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52‘。
改善闸阀的工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蝶阀分类有：手柄蝶阀、涡轮蝶阀、气动蝶阀、电动蝶阀等。
手柄蝶阀涡轮蝶阀气动蝶阀电动蝶阀球阀指的是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。
标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕方工球阀作轴线作旋转运动的阀门。
利用亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
气动球阀电动球阀手动球阀止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
水管阀门说明
1.截止阀截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
作用：切断、调节和节流。
驱动方式：手动、气动、电动等。
2.闸阀闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。
闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为425℃。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
3.球阀球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
4.柱塞阀柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。
当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
中央空调水系统常用阀门介绍
中央空调⽔系统常⽤阀门介绍闸阀（VAG-EKO）闸阀是指关闭件（闸板）沿通道轴线的垂直⽅向移动的阀门，在管路上主要作为切断介质⽤，即全开或全关使⽤。
⼀般，闸阀不可作为调节流量使⽤。
它可以适⽤低温压也可以适⽤于⾼温⾼压，并可根据阀门的不同材质。
但闸阀⼀般不⽤于输送泥浆等介质的管路中。
优点：①流体阻⼒⼩；②启、闭所需⼒矩较⼩；③可以使⽤在介质向两⽅向流动的环⽹管路上，也就是说介质的流向不受限制；④全开时，密封⾯受⼯作介质的冲蚀⽐截⽌阀⼩；⑤形体结构⽐较简单，制造⼯艺性较好；⑥结构长度⽐较短。
缺点：①外形尺⼨和开启⾼度较⼤，所需安装的空间亦较⼤；②在启闭过程中，密封⾯⼈相对摩擦，摩损较⼤，甚⾄要在⾼温时容易引起擦伤现象；③⼀般闸阀都有两个密封⾯，给加⼯、研磨和维修增加了⼀些困难；④启闭时间长。
蝶阀（VAG-INTEREX；VAG-EKN）蝶阀是⽤圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的⼀种阀门。
优点：①结构简单，体积⼩，重量轻，耗材省，特别⽤于⼤⼝径阀门中；②启闭迅速，流阻系数⼩；③可⽤于带悬浮固体颗粒的介质，依据密封⾯的强度也可⽤于粉状和颗粒状介质。
可适⽤于通风除尘管路的双向启闭及调节，⼴泛⽤于冶⾦、轻⼯、电⼒、⽯油化⼯系统的煤⽓管道及⽔道等。
缺点：①流量调节范围不⼤，当开启达30%时，流量就将进95%以上。
②由于蝶阀的结构和密封材料的限制，不宜⽤于⾼温、⾼压的管路系统中。
⼀般⼯作温度在300℃以下，PN40（6～40）以下。
③密封性能相对于球阀、截⽌阀较差，故⽤于密封要求不是很⾼的地⽅。
球阀是由旋塞阀演变⽽来，它的启闭件是⼀个球体，利⽤球体绕阀杆的轴线旋转90°实现开启和关闭的⽬的。
球阀在管道上主要⽤于切断、分配和改变介质流动⽅向，设计成V形开⼝的球阀还具有良好的流量调节功能。
优点：①具有最低的流阻（实际为0）；②因在⼯作时不会卡住（在⽆润滑剂时），故能可靠地应⽤于腐蚀性介质和低沸点液体中；③在较⼤的压⼒和温度范围内，能实现完全密封；④可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以保证能⽤于试验台的⾃动化系统中。
星级酒店暖通空调、采暖水系统通用阀门设计标准
星级酒店暖通空调、采暖水系统通用阀门设计标准1. 空调、采暖水系统通用阀门包括截止阀、球阀、闸阀、蝶阀、止回阀、过滤器、自动排气阀。
1.1 截止阀、球阀、闸阀、蝶阀均具有接通或截断流体的通路，调节流体流量的作用，根据其所处在管道系统中的位置，应采用不同种类的阀门：➢管径DN≤25的管道，采用截止阀；➢管径32≤DN≤80的管道，采用闸阀；➢管径DN≥100的管道，采用蝶阀。
其中DN≤150时，采用手柄驱动；DN≥200时，采用蜗轮驱动。
1.2 通用阀门的阀体材料的选用➢灰铸铁制阀门：用于公称压力PN≤1.6MPa，温度为–10~100℃的水、油类等一般液体介质。
或用于公称压力PN≤1.0MPa，温度为–10~200℃的蒸汽、一般性质气体介质。
宜用于工程压力低于1.0MPa的场合。
➢可锻铸铁制阀门：通常用于公称压力PN≤2.5MPa，温度为–30~300℃的蒸气、一般性质气体和液体、油类等介质。
➢球墨铸铁制阀门：通常用于公称压力PN≤2.5MPa，温度为–30~300℃的蒸气、一般性质气体及油类等介质。
➢铜合金制阀门：通常用于温度–40~180℃的蒸气、一般性质气体及油类等介质。
1.3 阀门可用密封材料：设计师应根据阀门使用温度、压力的不同选用合适的密封材料。
➢丁腈橡胶（NBR），耐温-30~80℃；➢三元乙丙（EPDM），耐温-30~110℃；➢聚四氟乙烯（PTFE），耐温-190~200℃。
1.4 通用阀门的技术要求：闸阀：暗杆止回阀：Y型过滤器：说明：1、止回阀的类型：对夹式（双瓣式）止回阀。
2、过滤器的过滤等级：空调采暖水系统水泵吸入口处过滤器过滤精度20目（孔径0.9mm），制冷/换热设备入口处过滤器过滤精度30目（孔径0.6mm）。
3、过滤器的类型：冷却水系统采用螺旋除污器，其它系统采用“Y”型过滤器。
空调系统常见水阀与图例
空调系统常见水阀与图例压力表温度计电动碟阀：电动蝶阀通过电源信号来控制蝶阀的开关。
该产品可用做管道系统的切断阀，控制阀和止回阀。
附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用。
碟阀：是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
碟阀：又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀区别：电动阀：是用电动执行器控制阀门，从而实现阀门的开和关。
其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。
电动二通阀：电动二通阀由温度传感器，比例积分温度控制器和电动调节阀组成送风温度控制系统，安装在送风管道的温度传感器，把检测到的温度信号传送至温度控制器，由温度控制器将温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，最终使温度传感器测量的环境温度保持在设定的温度范围内。
止回阀：依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
Y型过滤器：通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可。
管道盲板：是一种可拆卸的密封装置。
安全阀：启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
截止阀：闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
通用阀门基础知识（全）
通⽤阀门基础知识（全）通⽤阀门基础知识⼀．阀门概述阀门定义：⽤来控制流体（介质）的⽅向、压⼒、流量、使管道内的介质（液体、⽓体、粉末）流动或停⽌、并能控制其流量的装置。
阀门的作⽤:1)接通或截断管道中的介质如（闸阀、截⽌阀、球阀、蝶阀、旋塞阀、隔膜阀）2)调节控制管道中的流量和压⼒如（节流阀、减压阀、安全阀）3)改变管道中介质流动的⽅向如（分配阀、三通旋阀、三通或四通球阀）4)阻⽌管道中介质倒流如（⽌回阀）5)分离介质如（各种蒸汽疏⽔阀、空⽓疏⽔阀）6)其他特殊⽤途如（紧急切断阀、温度调节阀）阀门分类：1,常⽤阀门分类法1. 闸阀（Z）；2. 截⽌阀 (J)；3. 节流阀(L)；4. 蝶阀(D)；5. ⽌回阀(H)；6. 球阀(Q)；7. 隔膜阀(G)；8. 旋塞阀(X)；9. 柱塞阀(U)；10. 安全阀(A)；11. 减压阀(Y)；12. 疏⽔阀(S)；13. 排污阀(P)；2,阀门按结构种类可分为：蝶阀：⽤于开启或关闭管道内的介质。
也可作调节⽤阀门。
球阀、闸阀、旋塞阀、截⽌阀：⽤于开启或关闭管道的介质流动。
⽌回阀（包括底阀）：⽤于⾃动防⽌管道内的介质倒流。
节流阀：⽤于调节管道介质的流量。
安全阀：⽤于锅炉、容器设备及管道上，当介质压⼒超过规定数值时，能⾃动排除过剩质压⼒，保证⽣产运⾏安全。
减压阀：⽤于⾃动降低管道及设备内介质压⼒。
系使介质经过阀瓣的间隙时，产⽣阻⼒造成压⼒损失，达到减压⽬的。
疏⽔阀：⽤于蒸汽管道上⾃动排除冷凝⽔，防⽌蒸汽损失或泄漏。
3按质温度分类⾼温阀—⼤于450℃的阀门。
中温阀—120℃≤t≤450℃的阀门。
常温阀—-40℃≤t≤120℃的阀门。
低温阀—-100℃≤t≤-40℃的阀门。
超低温阀—⼩于-100℃的阀门。
4按压⼒分类真空阀⼯作压⼒低于标准⼤⽓压的阀门。
低压阀公称压⼒PN ⼩于1.6MPa的阀门。
中压阀公称压⼒PN 2.5~6.4MPa的阀门。
⾼压阀公称压⼒PN10.0~80.0MPa的阀门。
阀门的概述及其在暖通空调上的应用
阀门的概述及其在空调工程中的应用一、阀门的定义阀门是一种安装在管道和设备等流体输送系统中具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能，用来控制流体的流量、方向、压力的装置。
截止功能防止逆流稳压功能二、阀门的分类阀门的种类很多，且有多种分类方法：1、按驱动方式分类(1) 自动阀——自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。
（2）动力驱动阀——动力驱动阀可以利用各种动力源进行驱动。
（3）手动阀——手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。
2、安主要参数分类a、按压力分类：真空阀——工作压力低于标准大气压的阀门；低压阀——公称压力PN 小于1.6MPa的阀门；中压阀——公称压力PN 2.5~6.4MPa的阀门；高压阀——公称压力PN10.0~80.0MPa的阀门；超高压阀—公称压力PN大于100MPa的阀门。
b、按介质工作温度分类：高温阀——t 大于450℃的阀门；中温阀——120 ℃小于t 小于450 ℃的阀门；常温阀——-40 ℃小于t 小于120 ℃的阀门；低温阀——-100 ℃小于t 小于-40 ℃的阀门；超低温阀——t 小于-100 ℃的阀门。
C、按公称尺寸分类：小口径阀门：公称通径DN<40mm的阀门；中口径阀门：公称通径DN50~300mm的阀门；大口径阀门：公称通径DN350~1200mm的阀门；特大口径阀门：公称通径DN≥1400mm的阀门。
3、按与管道连接方式分类法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门；螺纹连接阀门：阀体带有螺纹，与管道采用螺纹连接的阀门；焊接连接阀门：阀体带有焊口，与管道采用焊接连接的阀门；夹箍连接阀门：阀体上带夹口，与管道采用夹箍连接的阀门；卡套连接阀门：采用卡套与管道连接的阀门。
4、按阀体材料分类(1) 非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。
(2) 金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通水系统常用阀门简介
常用阀门包括：截止阀、闸阀、蝶阀、球阀、逆止阀（止回阀）、安全阀、静态平衡阀、减压阀、疏水阀、调节阀。
1、截止阀：阀座通口的变化是与阀瓣行程成正比例关系。
1）适合于有流量调节或压力调节，但对调节精度要求不高。
适合于管路直径又比较小，如DN≤50mm的管路上。
2）流体阻力较大，适用于对流体阻力要求不严的管路上，即对压力损失考虑不大的地方。
3）截止阀启闭力矩大、启闭较费力，启闭时间较短。
4）高度比闸阀小，但长度比闸阀长。
5）下进上出，左右不对称，流向不能装反。
6）结构比较简单，密封性较好，寿命较长。
2、闸阀：闸板运动方向与流体方向相垂直。
1）闸阀只能作全开和全关，不能作调节和节流，不适用于频繁操作。
2）流体阻力小，不扰流、不降低压力。
密封面受介质的冲刷和侵蚀小。
3）开闭较省力，但启闭时间长。
4）结构长度短。
5）左右对称，流向不受限制。
3、蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中
间，所以形成的阻力较大。
它启闭方便迅速而且比较省力，低压下可实现良好的密封，具有一定的调节性。
但蝶阀受密封圈材料的限制，使用压力和工作温度范围较小。
4、球阀：低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所，压
损小。
阀体高度远小于闸阀喝截止阀，密封性能好。
但球阀一般采用软质密封圈，使用温度受密封圈材料限制，使用温度范围小。
5、逆止阀（止回阀）：单向阀，它允许介质单方向流动，若阀后压力高于阀前
压力，则逆止阀会自动关闭。
6、安全阀：主要用于介质超压时的泄压，以保护设备和系统。
常用于锅炉房、
换热站、制冷机房等机房以及压力管道。
7、静态平衡阀：一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有
更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。
为方便调试，一般安装于回水管上，具有截止功能，安装平衡阀后无需在安装截止阀。
8、疏水阀：用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄露。
疏水阀的选择根据
系统的压力、温度、流量等情况确定：
1）脉冲式宜用于压力较高的设备上。
2）钟形浮子式、可调热涨式、可调恒温式等疏水阀宜用于流量较大的装置。
3）热动力式、可调双金属片式宜用于流量较小的装置。
4）恒温式仅用于低压蒸汽系统。
9、减压阀：用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻
力造成压力损失，达到减压目的。
常用减压阀有：活塞式、薄膜式、波纹管式。
1）波纹管式减压阀：结构独立，不需要在上下游装传感器，体积小，调节范围大，适用于工作温度≤200℃的低压蒸汽管路上。
2）活塞式减压阀，工作可靠，维修量小，减压范围较大，容量和精确度（±5%）较高，无需外部安装传感器，适用于温度、压力较高的蒸汽管路上。
3）薄膜式减压阀设下游传感器，膜片对压力变化更为敏感，精确度可达±1%。
10、调节阀：
几种截断阀门的区别：
1、闸阀与截止阀的区别：
一、闸阀是用在比较大的系统中，起到关闭系统的作用；而截止阀是用在比较小的系统中，并起到调节系统流量大小的作用，很少关闭。
二、在主干管路上安装闸板阀门为宜，因为它全部打开后几乎没有什么阻力；
在支干管路上，管径DN100以上的也最好选用闸板阀门，小于DN100的可以考虑选用截止阀；热力入口处的阀门最好选用截止阀，这是因为小于DN40的闸板阀门在关闭时，如果不小心用力过大，特别容易会将阀门的闸板掉下损坏。
2、截止阀与蝶阀的区别：
一、截止阀较蝶阀的调节性能好，蝶阀调节性能差，一般用在只需开关的场合。
二、同管径的截止阀比蝶阀价格高。
三、截止阀比蝶阀阻力大。
四、同管径的截止阀开闭比蝶阀费力。
3、蝶阀和闸阀的区别：
一、蝶阀的密封性能不如闸阀。
但蝶阀的启闭时间短，且成本低廉，比较轻，蝶阀一
般用在低压、大口径的管路上。
二、闸阀密封性相对较好。
但容易坏掉，闸板容易脱落。
一般不起到截流作用，只用
于关断管道。
空调水系统中截断用阀门选择的几点参考意见：
1）冷水机组、热交换器进出口、主管道调节阀门选择：≤DN150，宜选择闸阀或截止阀，＞DN150宜选用蝶阀。
2）机房内的分、集水器上，一般选用截止阀或闸阀。
3）水泵出入口两端截断用阀门≤DN150，宜选用闸阀或截止阀，＞DN150宜选用蝶阀。
4）供暖空调末端设备出入口小管径管道可选用截止阀或球阀。
5）水箱及管道、设备最低点装设排污阀宜选用闸阀或截止阀等能严密关断的阀门。
