初三物理电荷与电路习题有答案
2021年初中物理专项练习题 电荷、电流和电路、串联和并联(含答案)
一、电荷electric charge1、带电物体具有了吸引轻小物体的性质，我们就说物体带了电或说物体带了电荷。
2、使物体带电的方法A、摩擦起电：用摩擦的方法使物体带电；其实质是指两种不同的物体相互摩擦后，各自带上等量异种电荷的现象。
通常情况下，原子是中性的，物体也是呈中性的。
由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。
摩擦起电的过程是电荷的转移过程，而非创造了电荷。
例如：丝绸和玻璃棒相摩擦，由于丝绸这种物质的原子核对核外电子的束缚能力较玻璃棒的原子核对核外电子的束缚能力强一些，在相互摩擦中，丝绸这种物质能够从玻璃棒上得到一些电子，从而有多余电子而带负电荷，玻璃棒由于失去电子，从而缺少电子而带等量的正电荷。
B、接触带电：用接触的方法使物体带电；即：一个不带电的物体与另一个带电的物体接触时，不带电的物体也带了同种电荷。
接触带电实际上是电荷的转移。
☆C、感应起电：利用静电感应的方法使物体带电；感应起电是由于电子在导体内部转移形成的。
3、检验物体是否带电的方法A、看是否可以吸引轻小物体；B、利用电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；C、通过验电器。
（验电器是根据同种电荷相互排斥的原理制成的）（二）、两种电荷1、自然界中存在两种电荷：正电荷和负电荷正电荷：与丝绸摩擦过的玻璃棒所带的电荷，称为正电荷，负电荷：与毛皮摩擦过的橡胶棒所带的电荷，称为负电荷。
2、同种电荷相互排斥，异种电荷相互吸引。
3、电荷量：电荷的多少叫电荷量。
单位：库仑简称“库”，符号“C”。
（三）原子结构元电荷1、元电荷：精确的实验表明，任何带电体所带的电荷量总是等于某一个最小电荷量的整数倍，即电子所带电荷量的整数倍。
因此人们把一个电子所带电荷量的绝对值叫“基本电荷”，也叫“元电荷”（带电量最小的电荷），用符号“e”表示，则e=1.6×10-19C。
2022年初中物理《九年级 第十五章 电流和电路》两种电荷(选择题)能力习题带答案解析
2022年初中物理《九年级第十五章电流和电路》两种电荷（选择题）能力习题带答案解析姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分评卷人得分1、某种新型“防盗玻璃”为多层结构，每层中间嵌有极细的金属线，当玻璃被击碎时会产生电信号，与金属线相连的警报系统就会立刻报警，这利用了金属的A．延展性B．弹性 C．导电性D．导热性答案C【分析】金属具有良好的导电性、导热性和延展性等，但根据题干获得的信息是，当玻璃被击碎时会产生电信号，与金属线相连的警报系统就会立刻报警，这是利用了金属的导电性．【详解】根据题意知道，当玻璃被击碎时，产生电信号，与金属线相连的警报系统就会立刻报警，这是利用了金属的导电性，而不是延展性、弹性和导热性，故ABD错误，C正确．2、如图所示的液态金属，常温下是液体，拥有金属的特点，具有低熔点、熔融后塑形强、高硬度、耐腐蚀、高耐磨等特点，其导热和比热容远远高于水等传统导热剂，下列关于液态金属说法错误的是A．该材料可以制作电子元器件B．利用该金属可以做成各种形状的加热装置C．采用这种材料可以制造更加结实耐用的手机外壳D．一定质量该液态金属和水，吸收相等热量，该金属温度变化量较小答案B【详解】A、该材料拥有金属的特点，有较好的导电性，可以制作电子元器件，故A正确，不符合题意；B、该金属的熔点低，故低熔点不能做成各种形状的加热装置，故B错误，符合题意；C、该金属高硬度，故可以制造更加结实耐用的手机外壳，故C正确，不符合题意；D、该金属比热容大于水的比热容，故吸收相等热量，该金属温度变化量较小，故D正确，不符合题意．3、下列实例中，材料的选用与描述的物理属性不相符的是A．电线的线芯用铜制成，是因为铜的导电性好B．房屋的天窗用玻璃制成，是因为玻璃的透光性好C．水壶的把手用胶术制成，是因为胶木的导热性好D．划玻璃的刀刃用金刚石制成，是因为金刚石的硬度大答案C【详解】A．电线的内芯用铜来做，因为铜的导电性好，电阻小，在导线上损失的能量小，正确，不符合题意； B．房屋的天窗用玻璃来做，因为玻璃的通光性好，而且也比较美观，考虑安全一般是有机钢化玻璃，正确，不符合题意；C．水壶的把手用胶木制成，是利用了胶木热传导系数低的特点，可以避免烫伤，错误，符合题意；D．玻璃刀刀刃用金刚石，就是利用了硬度大的性质，正确，不符合题意。

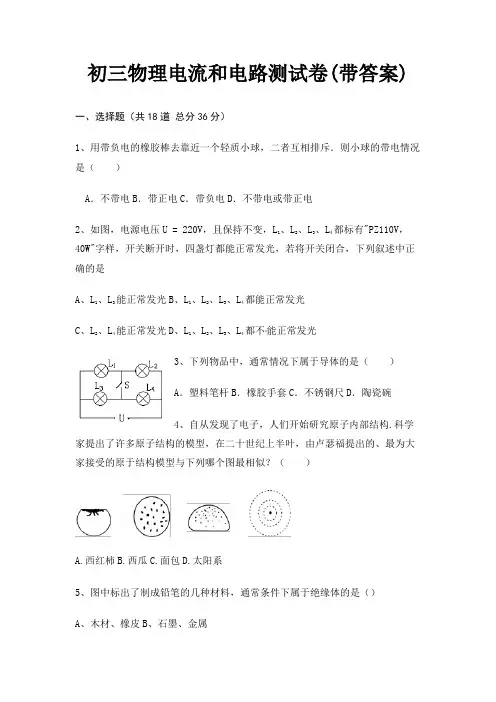

初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、用带负电的橡胶棒去靠近一个轻质小球，二者互相排斥．则小球的带电情况是（）A．不带电B．带正电C．带负电D．不带电或带正电2、如图，电源电压U = 220V，且保持不变，L1、L2、L3、L4都标有"PZ110V，40W"字样，开关断开时，四盏灯都能正常发光，若将开关闭合，下列叙述中正确的是A、L1、L3能正常发光B、L1、L2、L3、L4都能正常发光C、L2、L4能正常发光D、L1、L2、L3、L4都不能正常发光3、下列物品中，通常情况下属于导体的是（）A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗4、自从发现了电子，人们开始研究原子内部结构.科学家提出了许多原子结构的模型，在二十世纪上半叶，由卢瑟福提出的、最为大家接受的原于结构模型与下列哪个图最相似？（）A.西红柿B.西瓜C.面包D.太阳系5、图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是（）A、木材、橡皮B、石墨、金属C、木材、金屑D、石墨、橡皮6、用细线悬挂着A、B、C三个通草球，其中任意两个通草球靠近时都互相吸引，则（）A．三个通草球只有一个带电B．三个通草球都带电C．有一个不带电，另外两个带异种电荷D．有一个不带电，另外两个带同种电荷7、在如图所示的四个电路图中，符合电路基本组成条件且连接正确的（）A．B．C．D．8、（2015•浙江湖州中考）甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的（）A B C D9、下列物品中，通常情况下属于导体的是（）A．玻璃瓶B．橡皮擦C．钢尺D．塑料笔杆10、在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是11、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

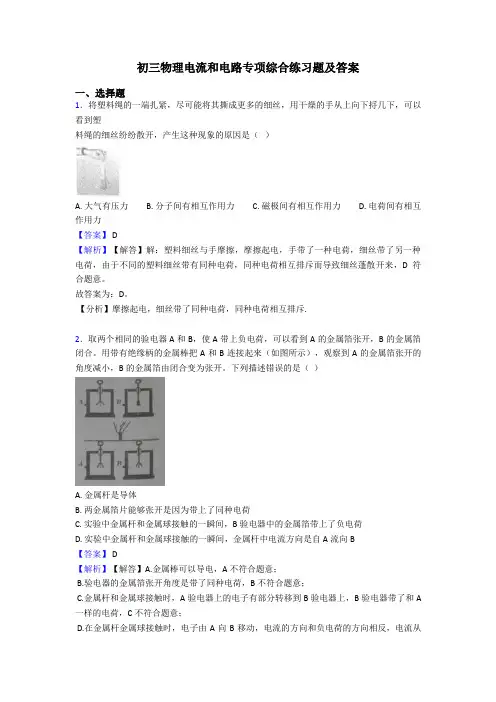

初三物理电流和电路专项综合练习题及答案
初三物理电流和电路专项综合练习题及答案一、选择题1．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，可以看到塑料绳的细丝纷纷散开，产生这种现象的原因是（）A. 大气有压力B. 分子间有相互作用力C. 磁极间有相互作用力D. 电荷间有相互作用力【答案】 D【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，D符合题意。
故答案为：D。
【分析】摩擦起电，细丝带了同种电荷，同种电荷相互排斥.2．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。
故答案为：D.【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。
3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。
初三物理电荷试题及答案
初三物理电荷试题及答案一、选择题1. 电荷间的相互作用规律是：A. 同种电荷相互排斥，异种电荷相互吸引B. 同种电荷相互吸引，异种电荷相互排斥C. 同种电荷相互吸引，异种电荷也相互吸引D. 同种电荷相互吸引，异种电荷也相互排斥答案：A2. 带正电的物体靠近轻小物体时，轻小物体会被：A. 吸引B. 排斥C. 无影响D. 先吸引后排斥答案：A3. 摩擦起电的实质是：A. 电荷的消失B. 电荷的产生C. 电荷的转移D. 电荷的移动答案：C二、填空题4. 电荷的单位是______。
答案：库仑5. 电荷间的相互作用力与电荷量成正比，与距离的平方成反比，这种力叫做______。
答案：库仑力三、简答题6. 请简述静电现象在生活中的应用。
答案：静电现象在生活中的应用非常广泛，例如静电除尘、静电喷涂、静电复印等。
静电除尘是利用带电粒子在电场中受到电场力的作用，使其向相反电荷的极板移动，从而达到除尘的目的。
静电喷涂是利用带电的涂料微粒在电场中受到电场力的作用，使其均匀地吸附在工件表面，形成均匀的涂层。
静电复印则是利用静电吸附原理，将原稿上的图像转移到复印纸上。
四、计算题7. 两个点电荷，电荷量分别为Q1=2×10^-6 C和Q2=-5×10^-6 C，它们之间的距离为r=50 cm。
求它们之间的库仑力的大小和方向。
答案：首先计算电荷间的库仑力大小，根据库仑定律，F = k *|Q1 * Q2| / r^2，其中k是库仑常数，取值约为9×10^9 N·m^2/C^2。
将已知数值代入公式，得到F = 9×10^9 * (2×10^-6 * 5×10^-6) / (0.5)^2 = 3.6×10^-2 N。
由于Q1和Q2是异种电荷，根据电荷间作用规律，它们相互吸引，所以力的方向是沿着它们之间的连线，指向负电荷Q2。
结束语：通过本次试题的练习，希望同学们能够加深对电荷、电荷间相互作用规律以及静电现象应用的理解，提高解决物理问题的能力。
初三物理电流和电路测试卷有答案
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中A．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大2、甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲A.一定带正电荷B.一定带负电荷C.可能带负电荷D.可能带正电荷3、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则()A、C带正电，B带负电；(B)A、C带负电，B带正电；(C)B、C带正电，A带负电；(D)A所带电性不能确定。
4、（2015•广西）如图所示，在A、B两点间先后接入下列物体，闭合开关后，能够使小灯泡发光的是（）A．橡皮B．铜线C．玻璃棒D．塑料吸管5、如图所示是一种定时课间音乐播放装置的原理图，"播放器"是有电流通过时会播放音乐的装罝；"定时开关"是到达设定时间会自动断开的开关．闭合开关S，当"定时开关"处于闭合状态时，指示灯① (填"会"或"不会")亮，播放器②(填"会"或"不会")播放音乐；到达设定时间定时开关"处于③ (填"闭合"成"断开")状态，"播放器"播放音乐，下列选项中正确的是()A．①会，②不会，③断开B．①不会，②会，③闭合C．①不会，②会，③断开D．①会，②不会，③闭合6、如图所示电路中，关于电流表下列说法中正确的是A.当只闭合S1时，灯L1亮，电流表测L2中的电流B.当只闭合S3时，灯L2亮，灯L1也亮，电流表未被接入电路中C.当只闭合S1和S2时，灯L2亮，L1不亮，电流表测L2中的电流D.当S1S2S3都闭合时，灯L1、L2全亮，电流表测L2中的电流7、如图所示，连入电路中的电阻R1、R2、R3允许的最大电流分别为I1、I2、I3，且I1﹥I2﹥I3，则此部分电路中允许通过的最大电流是（）A.I1B.I2C.I3D.I1+I2+I38、如图所示的物品中，通常情况下属于导体的是（）A．木铲B．不锈钢锅C．玻璃杯D．陶瓷盘9、下列关于生活中的一些电路连接说法中，不正确的是（）A．教室中的日光灯是并联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才会亮，所以声控开关，光控开关是串联的．10、家用空调器在正常工作时的工作电流最接近（）A．0.1安；B．1安；C．10安；D．100安。
初三物理电流和电路测试题及答案
初三物理电流和电路测试题及答案一、选择题1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A. B中负电荷通过棒流向A，B带正电荷B. A中正电荷通过棒流向B，B带正电荷C. 棒中有持续电流从A流向B，使B张角增大D. 棒中有持续电流从B流向A，使A张角先减小，后增大【答案】A【解析】【解答】解：A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，瞬间B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开，验电器A的张角减小，棒中瞬间有电流从A流向B；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．故选A．【分析】（1）规定电流方向与正电荷定向移动的方向相同；（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。
关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。
下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。
(word完整版)初三物理电荷与电路习题有答案
1、一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的 箔片的张角减小，关于导体的带电情况，下面的说法正确的是（ ） A.只可能带负电 B.只可能带正电 C.可能带负电或不带电 D.可能带正电或不带电2、三个用细线悬挂的轻质小球， 它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（ ） A .甲、乙、丙都带电 带电 B .甲、乙不一定带电，丙一定A 和B,A 带正电,B 不带电，用金属棒把 A 、B 连接起来后如图所示B, B 带正电荷 A, B 带正电荷A 流向B,使B 张角增大D.棒中有持续电流从 B 流向A,使A 张角先减小，后增大C .甲、乙一定带电，丙可能带电、也可能不带电 D •甲可能不带电，乙、丙一定带电 3、 被丝绸摩擦过的玻璃棒带上正电荷，这是因为 A. 有电子发生了转移 C .摩擦创造了正电荷 4、 手拿一根金属棒和毛皮摩擦后，金属棒将（ ） B •有原子核发生了转移 D •摩擦创造了负电荷 2 A.带正电 B . 带负电 C.不带电 D . 带正电或负电不能确定 5、A 、B 、C 、D 四个带电体，已知 D 带正电，A 和C 互相排斥, A . A 、C 带正电， B 带负电 B . A 、C 带负电， B 带正电 C . B 、C 带正电， A 带负电 C 和B 互相吸引，而 B 和D 也互相排斥，则（ ） D. A 所带电性不能确定 6、两个相同的验电器,则（ ）7、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可判断（）A. 灯L1短路 B •灯L2短路 C •灯L1断路 D •灯L2断路8、某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A. 甲灯泡灯丝断了 B •乙灯泡灯丝断了 C •丙灯泡灯丝断了 D •都有可能9、关于电源，下列说法中错误的是（）A. 电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B. 在电源外部，电流方向是从电源的正极流向负极C从能量转化的观点看，电源是将化学能转化为电能的装置D.要得到持续的电流，必须要有电源10、在下图所示的四个电路中，与右边实物图4对应的是（）11、如图所示的电路，闭合开关 S1和S2后，下列分析正确的是（）A. 小灯泡亮，电铃响B. 小灯泡亮，电铃不响C. 小灯泡不亮，电铃响D. 小灯泡不亮，电铃不响Si12、如图，开关 S 闭合后，灯L1发光，L2不发光，电压表有示数。
(物理)初三物理电流和电路测试题(含答案解析)
（物理）初三物理电流和电路测试题（含答案解析）一、选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。
初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、如图3所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A.玻璃棒和验电器都带负电荷B.玻璃棒带正电荷，验电器带负电荷C.用丝绸摩擦过的玻璃棒产生了电荷D.金属箔张开是因为同种电荷相排斥2、下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）3、家用电冰箱正常工作时的电流大约是（）A．1μAB．1AC．1×105AD．1mA4、下列材料中，通常情况下不属于导体的是A．铜丝B．煤油C．铅笔芯D．钢尺5、某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。
图所示几个电路图中，符合要求的是（）6、居民楼的楼道里，夜间只是偶尔有人经过，灯总是亮着将造成很大的浪费．科研人员利用"光敏"材料制成光控开关，它的作用是天黑时自动闭合；利用"声敏"材料制成声控开关，它的作用是当有人走动发出声音时自动闭合．如图所示的电路中，属于楼道灯的电路是（）A．B．C．D．7、四个悬挂着的通草小球，静止时的位置关系如图1所示，下列说法正确的是A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．D球可能带电，也可能不带D．B球与D球一定带有同种电荷8、如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。
则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路9、下列物理量中，以科学家的名字安培作为单位的物理量是A．电功率B．电阻C．电流D．电压10、图A是小明连接的实验电路，与这个实验电路对应的电路图是图B中的（）11、L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是：()。
初三物理电学与电路练习题及答案20题
初三物理电学与电路练习题及答案20题1. 电流的定义是什么？电流是指单位时间内通过导体截面的电荷量，通常用符号I表示，单位是安培(A)。
2. 什么是电阻？电阻是指导体对电流的阻碍程度，是电阻率与导体长度和横截面积的乘积。
通常用符号R表示，单位是欧姆(Ω)。
3. 串联电路和并联电路有什么区别？串联电路是指电流只有一条路径流动，电流大小相同，电压按照电阻比例分配；并联电路是指电流分成多条路径流动，电压相同，电流按照电阻比例分配。
4. 什么是电压？电压是指单位电荷所具有的能量，也可以理解为电势差。
通常用符号U表示，单位是伏特(V)。
5. 如何计算电阻的总和？对于串联电路，电阻的总和可以通过将各个电阻相加得到；对于并联电路，电阻的倒数的总和的倒数等于各个电阻的倒数的和。
6. 简述欧姆定律。
欧姆定律是指在恒定温度下，导体的电流与电压成正比，与电阻成反比。
数学表达式为I=U/R，其中I为电流，U为电压，R为电阻。
7. 如何计算电功率？电功率可以通过电流乘以电压得到，即P=UI。
单位是瓦特(W)。
8. 什么是电子？电子是元素中带负电的基本粒子，质量非常小，几乎可以忽略不计。
9. 简述导体和绝缘体的区别。
导体是指对电流有良好导电性能的物质，如金属；绝缘体是指对电流有较差导电性能的物质，如木材、橡胶。
10. 什么是直流电和交流电？直流电是电流方向不改变的电流，如电池的输出电流；交流电是电流方向周期性改变的电流，如市电。
11. 什么是电路图？电路图是用特定符号表示电路元件（如电源、电阻、电容等）和它们之间连接关系的图示。
12. 什么是开关电路？开关电路是一种能够控制电流通断的电路，通常由电源、开关和负载组成。
13. 什么是电池？电池是将化学能转化为电能的装置，通过化学反应产生电流。
14. 什么是电容？电容是指导体或电路元件存储电荷的能力，通常用符号C表示，单位是法拉(F)。
15. 如何计算等效电阻？对于串联电路，等效电阻等于各个电阻的总和；对于并联电路，等效电阻的倒数等于各个电阻倒数的总和的倒数。
【物理】初三物理电流和电路题20套(带答案)
【物理】初三物理电流和电路题20套(带答案)一、电流和电路选择题1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电【答案】 D【解析】【解答】AB相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电．BC相互吸引，则C可能带异种电荷，也可能为轻小物体．CD相互吸引，则D可能带电，也可能为轻小物体．D符合题意.故答案为：D．【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能.2．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C3．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.4．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。
5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．以下估测与实际情况相符的是（）A. 人体感觉舒适的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa【答案】 D【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．A不符合题意；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．B不符合题意；C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．C不符合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m2，对水平桌面的压强约p= =52Pa．D符合题意．故答案为：D．【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.7．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A. 塑料吸盘“粘”在光滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一起【答案】 C【解析】【解答】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。
初三物理电荷试题答案及解析
初三物理电荷试题答案及解析1.下列说法正确的是（）A．毛皮摩擦过的橡胶棒具有吸引铁钴镍的性质B．家里的电脑和电视是并联的C．电流都是由自由电子定向移动形成的D．电源是消耗电能的装置【答案】B【解析】A、毛皮摩擦过的橡胶棒具有吸引轻小物体的性质，磁体能够吸引铁钴镍的性质，故此选项错误；B、家里的电灯、电视、电冰箱是并联的，因为各用电器可以单独工作，互不影响，故此选项正确；C、正电荷定向移动的方向为电流的方向．自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反，故此选项错误；D、在电路中，电源是提供电能的装置，故此选项错误；故选B。
【考点】电荷与电流2.如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带闪上电。
现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带（选填“同种”或“异种”）电荷；习惯上的电荷。
吸管上的电荷没有通过铁支架转移，说明吸管是，（选填“导体”或“绝缘体”）。
【答案】同种绝缘体【解析】电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引．用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带同种电荷；不容易导电的物体是绝缘体；吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体.【考点】电荷的相互作用规律、绝缘体3.将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。
若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是A．若相互吸引，则泡沫球带正电B．若相互吸引，则泡沫球不带电C．若相互排斥，则泡沫球带正电D．若相互排斥，则泡沫球不带电【答案】B【解析】带电体具有吸引轻小物体的性质，无论物体带正电还是负电，都有吸引轻小物体。
电荷间的作用规律是：同种电荷相排斥，异种电荷相吸引。
本题中玻璃棒带正电，吸引泡沫球，说明泡沫球可能带负电，也可能不带电。
如果改用带负电的橡胶棒靠近小球，若泡沫小球不带电，则泡沫小球会被吸引；如果泡沫小球带负电，则小球会被排斥。
新人教版九年级物理下册第15章电流和电路第1节两种电荷同步习题(附答案)
第1节两种电荷基础导练1．跟毛皮摩擦过的橡胶棒带电.这是因为在摩擦过程中橡胶棒电子（选填“得到”或“失去”）.2．实验室常用的检验物体是否带电的仪器是，它是利用原理制成的.3．摩擦起电的实质是（）A．摩擦时原子核从一个物体转移到了另一个物体上B．摩擦时核外电子从一个物体转移到了另一个物体上C．摩擦时原子从一个物体转移到了另一个物体上D．摩擦可以创造电荷4．如图所示，甲、乙两个通草球用丝线悬挂着，当乙球靠近甲球时，两球互相排斥，则下列说法正确的是（）A．甲球带正电，乙球不带电B．甲球不带电，乙球带负电C．甲球带正电，乙球带负电D．甲、乙两球都带负电或都带正电能力提升5．有4个轻质小球A、B、C、D，已知C带正电，A与C相互吸引，A与D相互排斥，B与D相互吸引，则下列判断正确的是（）A． A带负电，D带负电，B一定带正电B．A带负电，D带正电，B一定带负电C．A带负电，D带负电，B可能带正电，可能不带电D．A带正电，D带正电，B一定不带电6．小红在加油站看到一条醒目的标语：“严禁用塑料桶装运汽油”. 装运汽油为什么不准用塑料桶，而要用金属桶？7．小明参观科技馆时，一组静电实验给他留下了深刻的印象.回家后他把实验情景绘成一幅平面示意图，图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球.先后将小球B悬吊在距离A球远近不同的P1、P2、P3处（如图所示）.（1）小球偏离竖直方向的原因是什么？（2）请你根据上图，提出一个猜想.参考答案基础导练1．负得到2．验电器同种电荷互相排斥的3．B4．D能力提升5．C6．桶内汽油或空气等与桶壁摩擦，会使塑料桶带电，由于塑料是绝缘体，电荷不能及时流入大地，容易发生放电现象，并产生火花引燃汽油，造成事故.而金属桶是导体，可使电荷流入大地，避免放电现象的发生.7．⑴同种电荷相互排斥（或受到A球对它的排斥力）. ⑵答案是开放的，如：电荷间排斥力的大小跟电荷间的距离有关；电荷间的距离越远，排斥力越小；电荷间的斥力与它们的距离成反比等.。
初三物理电荷试题及答案
初三物理电荷试题及答案一、选择题（每题3分，共30分）1. 电荷间的相互作用规律是（）A. 同种电荷相互排斥，异种电荷相互吸引B. 同种电荷相互吸引，异种电荷相互排斥C. 同种电荷相互吸引，异种电荷相互吸引D. 同种电荷相互排斥，异种电荷相互排斥答案：A2. 摩擦起电的实质是（）A. 电荷的产生B. 电荷的消失C. 电荷的转移D. 电荷的移动答案：C3. 用丝绸摩擦过的玻璃棒带正电，是因为（）A. 玻璃棒失去了电子B. 玻璃棒得到了电子C. 丝绸失去了电子D. 丝绸得到了电子答案：A4. 验电器是利用同种电荷相互排斥的原理制成的，其金属箔片张开的角度越大，说明（）A. 所带的电荷量越多B. 所带的电荷量越少C. 所带的电荷量不变D. 以上说法都不对答案：A5. 电荷的多少叫做电荷量，其单位是（）A. 库仑B. 牛顿C. 焦耳D. 瓦特答案：A6. 一个电子的带电量是（）A. 1.6×10^-19 CB. 1.6×10^-19 NC. 1.6×10^-19 JD. 1.6×10^-19 W答案：A7. 元电荷是指（）A. 电子所带的电荷量B. 质子所带的电荷量C. 电子或质子所带的电荷量D. 任何带电体所带的最小电荷量答案：D8. 用毛皮摩擦过的橡胶棒带负电，是因为（）A. 橡胶棒失去了电子B. 橡胶棒得到了电子C. 毛皮失去了电子D. 毛皮得到了电子答案：B9. 电荷间的相互作用规律是（）A. 同种电荷相互排斥，异种电荷相互吸引B. 同种电荷相互吸引，异种电荷相互排斥C. 同种电荷相互吸引，异种电荷相互吸引D. 同种电荷相互排斥，异种电荷相互排斥答案：A10. 电荷的多少叫做电荷量，其单位是（）A. 库仑B. 牛顿C. 焦耳D. 瓦特答案：A二、填空题（每题3分，共30分）11. 摩擦起电的实质是______的转移。
答案：电荷12. 用丝绸摩擦过的玻璃棒带______电，是因为玻璃棒失去了______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（）A. 只可能带负电B.只可能带正电C. 可能带负电或不带电D.可能带正电或不带电2、三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（）A．甲、乙、丙都带电B．甲、乙不一定带电，丙一定带电C．甲、乙一定带电，丙可能带电、也可能不带电D．甲可能不带电，乙、丙一定带电3、被丝绸摩擦过的玻璃棒带上正电荷，这是因为A．有电子发生了转移B．有原子核发生了转移C．摩擦创造了正电荷D．摩擦创造了负电荷24、手拿一根金属棒和毛皮摩擦后，金属棒将（）A.带正电B.带负电、C.不带电D.带正电或负电不能确定5、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（）A．A、C带正电，B带负电B．A、C带负电，B带正电C．B、C带正电，A带负电D．A所带电性不能确定6、两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图所示,则（）中正电荷通过棒流向B,B带正电荷(中负电荷通过棒流向A,B带正电荷$C.棒中有持续电流从A流向B,使B张角增大D.棒中有持续电流从B流向A,使A张角先减小,后增大7、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可判断（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8、某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A．甲灯泡灯丝断了B．乙灯泡灯丝断了C．丙灯泡灯丝断了D．都有可能：9、关于电源，下列说法中错误的是（）A．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B．在电源外部，电流方向是从电源的正极流向负极C．从能量转化的观点看，电源是将化学能转化为电能的装置D．要得到持续的电流，必须要有电源10、在下图所示的四个电路中，与右边实物图4对应的是（）…$—;11、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A.小灯泡亮，电铃响B.小灯泡亮，电铃不响C.小灯泡不亮，电铃响D.小灯泡不亮，电铃不响12、如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数。
该同学将电压表改接到BC两点，发现电压表无示数。
产生这种现象的原因是( )A.灯L2的灯丝断了@B.开关S处开路段之间发生短路段之间发生短路13、如图7所示的电路，电源电压恒为6 V，L1、L2是两只相同的灯泡。
当闭合开关S时，发现只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因是（）A．灯L1短路B．灯L 1断路C．灯L2短路D．灯L2断路~~14、如图3 (a) 所示的实物图，与图3 (b) 所示电路对应的是( )|15、 2012年9月，德国莱比锡大学的研究人员宣布了一项研究进展：石墨颗粒能够在室温下表现出超导性。
利用超导材料电阻为零的特性，你认为超导材料最适合用来做A. 输电导线B. 白炽灯丝C. 电炉丝D. 保险丝16、中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．下图中符合要求的电路是?17、在击剑比赛中，当甲方运动员的剑(图中用“Ｓ甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮；当乙方运动员的剑(图中用“Ｓ乙”表示)击中甲方的导电服时，电路导通，甲方指示灯亮。
下面能反映这种原理的电路是：（）18、下面四个电路图中，开关闭合后，三个电阻并联的是（）19、如图所示，要使三盏灯并联，应采取的做法是（）A．连接bd B．连接ad C．连接ab D．拆除bc20、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。
四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。
下图为小明同学设计的模拟电路图，你认为最符合要求的是(21、对如图所示电路,下列说法中正确的是（）和L2并联,开关S1只控制L2和L2并联,开关S1同时控制L1和L2和L2串联,开关S2同时控制L1和L2和L2并联,开关S2同时控制L1和L222、如图所示电路中，如果要让A和B两盏灯组成并联电路，则开关的开、闭情况是（）；、S3闭合，S2断开、S2闭合，S3断开、S2断开，S3闭合、S3断开，S2闭合23、如图所示的电路，不可能出现的情况是A、灯亮，铃响B、灯亮、铃不响C、灯不亮、铃响D、灯不亮、铃不响@24、一种声光报警器的电路图如图所示，各元件均能正常工作，对可能出现的现象描述正确的是：A．灯亮，铃一定响B．铃响，灯一定亮C．灯亮铃一定不响D铃响，灯一定不亮25、图所示四个电路中，若闭合开关S，将会造成电源短路的是:26、关于图5电路，下面判断错误的是（）'A．要使两灯串联，只闭合开关B．要使两灯并联，只闭合开关C．三个开关全闭合，电路造成短路D．只闭合开关，会被短路二、填空题#（每空分，共分）27、是指大气中直径不大于μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康．某科研队伍成功研制出净化器，其原理如图所示．闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为．评卷人得分28、如图，将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是_____，说明的道理是_____。
【29、如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。
由此可以确定为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将另两根导线辨别开。
30、在如图所示的电路中，（1）当S1、S2都断开时，称为路；（2）当S1、S2都闭合时，称为路；（3）当S1闭合、S2断开时，称为路;31、S1合，S2、S3都开联; S1、S2、S3都闭合联32、如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接.-33、如图所示，（1）当开关S1闭合，S2、S3断开时，灯L1和灯L2的连接方式是_________；（2）当开关S1断开，S2、S3闭合时，灯L1和灯L2的连接方式是___________。
34、轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。
<(1)请具体说明保护电阻R0的作用。
(2)指出该电路的一处不足。
三、作图题]（每空分，共分）35、一商品仓库，后门进货、前门取货，现有红、绿两只电灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。
请你为仓库值班人员设计一个电路：电铃响时同时红灯亮，表示取货人在前门按开关；电铃响绿灯亮，表示送货人在后门按开关。
要求画出设计的电路图，图中标明红灯、绿灯及对应的前门、后门的开关。
36、根据如图所示的实物连线图，画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观）37、如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来.'评卷人得分评卷人得分四、试卷（每空分，共分）(38、属于半导体材料的是：A．潮湿的木材; B．生锈的铁丝; C．硅; D．自来水.&五、简答题（每空分，共分）39、如图所示，找出下列电路连接中的错误与不足.】参考答案一、选择题1、 [解析]验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。
这说明导体是不可能带正电的，导体带负电是可能的。
但如果导体不带电，靠近带正电的金属球时，由于静电感应，导体的近端会出现异种电荷──负电荷，远端会出现同种电荷──正电荷，这种感应电荷也会对金属球的正电荷有吸引作用，使箔片上的正电荷减小，所以完整的答案是：带负电或不带电都可能。
正确答案为C。
评卷人得分2、C}3、A4、C.考查对摩擦起电、导体、绝缘体知识的综合应用能力.金属棒不带电是因为金属棒、人体和大地都是导体，摩擦过程中产生的电荷被导入大地.故选C.5、B.解决本题时，可根据电荷间的相互作用规律加以分析判断，由于A、B、C、D四个全是带电体，且D带正电，根据B和D相互排斥可知B也带正电；而C和B相互吸引可判断C带负电，而A和C互相排斥，判定A带电与C相同带负电.6、带正电,B不带电,中间用金属棒相连,金属导电靠自由电子发生定向移动,因此判断自由电子由B向A移动,电流方向与自由电子运动的方向相反,由此判断电流方向从A流向B,但电流不能持续.7、D8、D9、C10、C》11、C.从电路连接情况分析：只闭合S1时，电流通过灯泡和电铃.若再闭合S2时，则电流会通过S2，而不经过灯泡，所以小灯泡不亮，电铃响.故选C.12、 C13、C14、A来15、A16、A17、D18、C&19、B20、C21、B.分析电流的流动路径可知:电流从电源正极出来后到A点,电流在A点产生两条分支,一条分支是A→B→S2→C→D→L2→E,另一条分支是A→F→L1→E.两条分支的电流在E点汇合后经S1流回到电源负极,由此可以看出,L1、L2为并联,S2控制L2所在的支路,S1在汇合后的干路中,故S1控制整个电路,即同时控制L1和L2.22、B.解题过程中，首先要知道串联电路与并联电路的异同，然后根据开关的控制作用判断A与B的连接方法.仔细观察电路图，根据电流路径法，进行电流节点跟踪，电流只有从M点分开，N点汇合，灯A和B才是并联的.23、B24、B25、C26、D]二、填空题27、考点：电荷间的相互作用规律．专题：电流和电路．分析：带电体具有吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引．解答：解：当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引轻小物体的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为异种电荷相互吸引．故答案为：轻小物体；异种电荷相互吸引．点评：本题考查了带电体的性质、电荷间的相互作用，是一道基础题．28、细丝散开同种电荷相互排斥29、_CE____。
