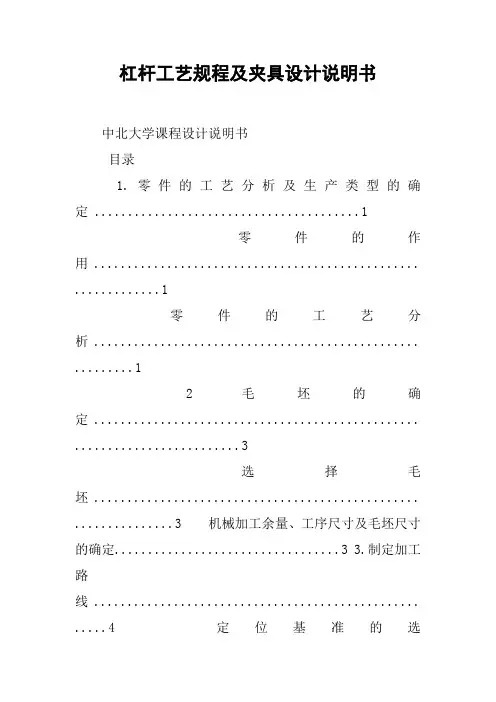

杠杆工艺规程及夹具设计说明书

杠杆工艺规程及夹具设计说明书

杠杆工艺规程及夹具设计说明书中北大学课程设计说明书目录1.零件的工艺分析及生产类型的确定 (1)零件的作用................................................. . (1)零件的工艺分析................................................. (1)2毛坯的确定................................................. . (3)选择毛坯................................................. ...............3 机械加工余量、工序尺寸及毛坯尺寸的确定..................................3 3.制定加工路线................................................. .....4定位基准的选.........4制定加工路线................................................. ...........4 4.确定切削用量及切削时间................................................. ..7确定切削用量................................................. (7)确定切削时间................................................. .. (19)5.夹具设计................................................. .. (25)定位基准的选择................................................. .........25 定位元件的设计................................................. .........25 定位误差分析................................................. ...........26 钻削力与夹紧力的计...26 钻套、衬套、钻模板及夹具体设计..........................................27 夹紧装置的设计................................................. .........29 夹具设计及操作的简要说明 (2)9小结................................................. . (30)中北大学课程设计说明书工序7:加工M8螺纹孔,锪钻Ф14阶梯孔工序8:钳工取毛刺工序9:检查工艺路线的比较与分析:第二条工艺路线不同于第一条是将“工序5钻Ф14孔,再加工螺纹孔M8”变为“工序7粗精铣M6上端面”其它的先后顺序均没变化。

毕业设计论文-轴套类零件加工工艺及夹具

毕业设计论文-轴套类零件加工工艺及夹具

课题名称:轴套类零件加工工艺设计姓名:游林峰院系:机电工程系专业:机制班级:机制1402班指导老师:陆全龙二零一七年四月十五日机电工程系轴套类零件加工工艺及夹具目录第三章轴类零件的加工工艺轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件,传递扭矩和承受载荷。

轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同,轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴,大于20的称为细长轴,大多数轴介于两者之间。

轴用轴承支承,与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准,它们的精度和表面质量一般要求较高,其技术要求一般根据轴的主要功用和工作条件制定,主要要求如下:1 尺寸精度比一般的零件的尺寸精度要求高。

轴类零件中支承轴颈的精度要求最高,为IT5~IT7;配合轴颈的尺寸精度要求可以低一些,为IT6~IT9。

2 形状精度高。

3 位置精度高,其一般轴的径向跳动为0.01~0.03,高精度的轴为0.001~0.005。

4 表面粗糙度比一般的零件高,支承轴颈和重要表面的表面粗糙度Ra常为0.1~0.8um,配合轴颈和次要表面的表面粗糙度Ra为0.8~3.2um。

轴类零件一般常用的材料有45钢、40Cr合金钢、轴承钢GCr15和弹簧钢65Mn,还有20CrMoTi、20Mn2B、20Cr等。

轴类零件最常用的毛坯是棒料和锻件,只有一些大型或结构复杂的轴,在质量允许时才采用铸件。

由于毛坯经过锻造后,能使金属内部纤维组织沿表面均匀分布,可获得较高的抗拉、抗弯及抗扭强度。

所以除了光轴、直径相差不大的阶梯轴可使用热轧料棒料或冷拉棒料外,一般比较重要的轴大都采用锻件。

另外轴类零件的毛坯还需要经过热处理。

轴的结构设计原则:1 节约材料,减轻重量尽量采用等强度的外形尺寸,或大的截面系数的截面形状。

2 易于轴上零件的精确定位,稳固装配拆卸和调整。

锥套零件的机械加工工艺规程制订及锥套工序专用夹具设计

锥套零件的机械加工工艺规程制订及锥套工序专用夹具设计

目录一、设计题目及要求 (1)二、零件的分析 (2)(一)零件的作用 (2)(二)零件的工艺分析 (2)(三)锥套零件的技术要求 (3)三、工艺规程设计 (3)(一)确定毛坯的制造形式 (3)(二)基面的选择 (4)(三)确定毛坯的尺寸公差和机械加工余量 (4)(四)锥套毛坯尺寸公差及机械加工余量 (4)(五)拟定锥套工艺路线 (6)(六)机床设备及工艺装备的选用 (11)(七)加工余量,工序尺寸和公差的确定 (12)(八)确定切削用量及基本工时(机动时间) (12)(九)本章小结 (17)φ工艺孔夹具设计 (18)四、加工mm10H7φ工艺孔夹具设计 (18)(一)加工mmH710(二)定位方案的分析和定位基准的选择 (18)(三)定位误差分析 (19)(四)切削力的计算与夹紧力分析 (19)(五)钻套、衬套、钻模板及夹具体设计 (20)(六)夹具精度分析 (21)(七)夹具设计及操作的简要说明 (22)(八)本章小结 (22)五、课程设计心得体会 (23)参考文献 (24)一、设计题目及要求题目:设计“锥套”零件的机制加工工艺规程及工艺装备设计内容: 1. 产品零件图和三维图1张2. 产品毛坯图1张3. 机械加工工艺过程卡片1张4. 机械加工工艺卡片1张5. 夹具设计装配图1张6. 夹具设计零件图2张7. 课程设计说明书1份二、零件的分析(一)零件的作用固定圆锥轴零件,上面的加油孔进行加润滑油,经过油槽流到锥孔上进行润滑,与圆锥轴配合。

图2.1 锥套零件图(二)零件的工艺分析由锥套零件图知可将其分为两组加工表面。

它们相互间有一定的位置要求。

现分析如下:(1)以Ф175mm 圆一个端面为主要加工表面的加工面。

这一组加工表面包括:Ф175mm 外圆端面的车削,加工Ф75mm 的孔,Ф87.694mm 孔,端面的粗糙度要求为Ra0.8锥孔的孔表面粗糙度要求为Ra0.4。

车削mm 10121+φ到mm 01103-φ之间的槽,倒角1*45。

制定拨动顶尖座的加工工艺,设计钻M5底孔的钻床夹具

制定拨动顶尖座的加工工艺,设计钻M5底孔的钻床夹具

目录序言 (3)第一章、零件的分析 (4)一、零件的作用 (4)二、零件的工艺分析 (4)三、零件图 (5)第二章、工艺规程设计 (6)一、确定毛坯的制造形式 (6)二、基面选择 (6)三、制定工艺路线 (7)四、机械加工余量、工序尺寸及毛坯尺寸的确定 (8)绘制毛坯图 (9)五、确定切削用量及基本工时 (9)第三章、夹具设计 (34)一、提出问题 (34)二、夹具设计 (34)课程心得体会 (36)参考文献 (37)序言机械制造工艺学课程设计是在我们学习了大学的技术基础课和大专部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性链接,也是一次理论联系实际的训练。

因此,它在我们的学习生活中占有十分重要的地位。

我希望通过这次课程设计对自己未来将从事的工作进行一次适应性的训练,从中锻炼自己分析问题,解决问的能力,为今后参加祖国的现代化建设做出一些贡献。

由于能力有限,设计上有许多不足之处,恳请各位老师给予指导。

第一章零件的分析(一)零件的作用拨动顶尖座是用于装夹多工位的钻削工具(二)零件的工艺分析从零件图上可以看出,标有表面粗糙度符号的表面有平面、退刀槽、内孔等,其中表面粗糙度要求最高的是φ18H7对φ62h6同轴度公差0.005,表面粗糙度为0.8um。

1、φ18mm孔为中心的加工表面这一组加工表面包括:孔φ18H7及其倒角,外圆φ62h6φ71外圆及其倒角,槽φ60×5。

2、φ25mm外圆为中心的加工表面这一组加工表面包括:外圆φ25h85, φ6h8及其倒角,φ63×2的槽。

3、φ71mm外圆为中心的加工表面这一组加工表面包括:孔6×φ12H7,螺纹6×M5。

4、φ62mm外圆为中心的加工表面这一组加工表面包括:键槽20×5H9。

(三)零件图第二章工艺规程设计(一)确定毛坯的制造形式零件材料为碳素工具钢。

选用锻件零件为小批量生产,零件的轮廓尺寸不大,故可采用自由锻造成型,这对于提高生产率、保证加工质量也是有利的。

推动架的机械加工工艺及攻丝M8-6H孔的夹具设计说明书正文

推动架的机械加工工艺及攻丝M8-6H孔的夹具设计说明书正文

1零件的分析1.1零件的作用据资料所示,可知该零件是B6065牛头刨床推动架,是牛头刨床进给机构的中小零件,φ32mm孔用来安装工作台进给丝杠轴,靠近φ32mm孔左端处一棘轮,在棘轮上方即φ16mm孔装一棘爪,φ16mm孔通过销与杠连接杆,把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动,同时拨动棘轮,带动丝杠转动,实现工作台的自动进给。

1.2零件的工艺分析由零件图可知,其材料为HT200,该材料为灰铸铁,具有较高强度,耐磨性,耐热性及减振性,适用于承受较大应力和要求耐磨零件。

由零件图可知,φ32、φ16的中心线是主要的设计基准和加工基准。

该零件的主要加工面可分为两组:1.φ32mm孔为中心的加工表面这一组加工表面包括:φ32mm的两个端面及孔和倒角,φ16mm的两个端面及孔和倒角。

2.以φ16mm孔为加工表面这一组加工表面包括,φ16mm的端面和倒角及内孔φ10mm、M8-6H的内螺纹,φ6mm的孔及120°倒角2mm的沟槽。

这两组的加工表面有着一定的位置要求,主要是:1.φ32mm孔内与φ16mm中心线垂直度公差为0.10;2.φ32mm孔端面与φ16mm中心线的距离为12mm。

由以上分析可知,对这两组加工表面而言,先加工第一组,再加工第二组。

由参考文献中有关面和孔加工精度及机床所能达到的位置精度可知,上述技术要求是可以达到的,零件的结构工艺性也是可行的。

2 选择毛坯,确定毛坯尺寸,设计毛坯图根据零件材料确定毛坯为灰铸铁,通过计算和查询资料可知,毛坯重量约为0.72kg。

生产类型为中小批量,可采用一箱多件砂型铸造毛坯。

由于φ32mm的孔需要铸造出来,故还需要安放型心。

此外,为消除残余应力,铸造后应安排人工时效进行处理。

由参考文献可知,差得该铸件的尺寸公差等级CT为8~10级,加工余量等级MA为G级,故CT=10级,MA为G级。

表3.2由参考文献可知,铸件主要尺寸的公差如下表:3选择加工方法,制定工艺路线3.1机械加工工艺设计3.1.1基面的选择基面选择是工艺规程设计中的重要设计之一,基面的选择正确与合理,可以使加工质量得到保证,生产率得到提高。

车床轴套加工工艺及关键工序工装设计论文

车床轴套加工工艺及关键工序工装设计论文

车床轴套加工工艺及关键工序工装设计论文引言随着工业的发展,车床轴套的加工工艺及工装设计有着重要的应用。

车床轴套是机械设备中常见的零部件之一,它具有高精度要求,对于机械设备的性能和使用寿命有着重要影响。

因此,研究车床轴套的加工工艺及关键工序工装设计对于提高生产效率和降低成本具有重要意义。

本论文将介绍车床轴套加工工艺的基本流程,分析其中的关键工序。

针对关键工序,我们将详细论述工装设计的原则和方法,以提高加工质量和效率。

一、车床轴套加工工艺的基本流程车床轴套加工的基本流程包括下列几个步骤:1.车削准备工作:包括选择合适的车床和车刀,调整刀具位置和切削速度等。

2.机械加工:通过车床上的切削工具对加工材料进行车削加工,包括粗车、精车等。

3.检验品质:对加工后的轴套进行精度检验,包括尺寸、表面粗糙度等。

4.表面处理:对轴套的表面进行抛光或镀层等处理,以提高表面质量和耐腐蚀性。

5.定尺寸及组装:对加工后的轴套进行定尺寸,保证其与其他零部件的配合精度,以及进行组装工作。

二、关键工序分析1. 机械加工机械加工是车床轴套加工工艺中最关键的工序之一。

在机械加工过程中,需要注意以下几个关键点:•刀具的选择:根据加工材料的特性选择合适的刀具,确保切削效果和寿命。

•加工参数的设置:包括切削速度、进给速度等,对于加工质量和效率有着直接的影响。

•切削力的控制:合理调整刀具的切削力,以避免因过大切削力导致的工件变形和切削工具损坏。

•粗车与精车的处理:根据加工精度要求,合理安排粗车和精车的次序和工艺参数。

2. 检验品质检验品质是确保加工轴套质量的关键步骤之一。

在检验品质过程中,需要注意以下几个关键点:•检验设备的准确性:选择合适的检验设备,确保其准确性和稳定性。

•检验方法的选择:根据加工质量要求选择合适的检验方法,包括尺寸测量、表面粗糙度测量等。

•检验的频率:合理安排检验的频率,以确保加工质量的稳定性和一致性。

•合格标准的设定:根据产品要求和标准,设定合理的合格标准,以判断产品是否符合要求。

轴套零件的机械加工工艺规程和夹具设计

轴套零件的机械加工工艺规程和夹具设计

成绩_________机械制造技术课程设计题目轴套零件的机械加工工艺规程和夹具设计院(系)机械与汽车工程学院班级机制学生姓名学号指导教师二○一五年六月轴套零件的机械加工工艺规程和夹具设计摘要:本设计是基于轴套零件的加工工艺规程及一些工序的专用夹具设计。

轴套零件的主要加工表面是外圆及孔系。

一般来说,保证平面的加工精度要比保证孔系的加工精度容易。

因此,本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。

主要加工工序安排是先以孔系定位加工出平面,在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。

夹具选用专用夹具,夹紧方式多选用手动夹紧,夹紧可靠,机构可以不必自锁。

因此生产效率较高。

适用于大批量、流水线上加工。

能够满足设计要求。

关键词:轴套类零件,加工工艺,专用夹具,设计目录第一章零件的分析 (2)1.1零件的作用 (2)1.2零件的工艺分析 (2)1.3零件生产类型的选择 (3)第二章确定毛坯类型绘制毛坯简图 (4)2.1选择毛坯 (4)2.2确定毛坯的尺寸公差和加工余量 (4)2.3绘制毛坯-零件合图 (4)第三章工艺过程设计 (6)3.1定位基准的选择 (6)3.2零件各表面加工方法的选择 (6)3.3加工阶段的划分 (6)3.4工序顺序安排 (7)3.5热处理工序及辅助工序的安排 (7)3.6确定总的工艺路线 (7)3.7工艺装备的选择 (9)第四章 xxx机械加工工序设计 (9)4.1 工序简图的绘制 (9)4.2工序余量的确定 (10)4.3工序尺寸的确定 (10)4.4切削用量的确定 (11)4.5时间定额估算 (13)第五章 xxx专用夹具设计 (13)5.1夹具设计任务 (13)5.2拟订钻床夹具结构方案与绘制夹具草图 (14)5.3绘制夹具装配总图 (16)5.4夹具装配图上标注尺寸、配合和技术要求 (17)5.5夹具专用零件图设计绘制 (17)第六章设计小结 (18)参考文献 (19)第一章 零件的分析1.1零件的作用题目给出的零件是轴套。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

设计说明书题目:纵轴套零件的工艺规程及钻、攻6-M5-7H螺纹的工装夹具设计学生:学号:专业:班级:指导老师:摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

纵轴套零件的加工工艺规程及其钻、攻6-M5-7H 螺纹的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。

在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。

关键词:工艺、工序、切削用量、夹紧、定位、误差ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the process ing 0 140 hole jig desig n is in eludes the comp onents processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)一.零件分析 (2)1.1零件作用 (2)1.2零件的工艺分析 (2)二.工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2基面的选择传 (3)2.3制定工艺路线 (3)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (4)三夹具设计 (16)3.1问题的提出 (16)3.2切削力及夹紧力计算 (16)3.3定位误差分析 (17)3.4夹紧误差 (17)3.5夹具设计及操作简要说明 (18)总结 (20)致谢 (21)参考文献 (22)I_ii>序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。

机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。

我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。

从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

纵轴套零件的加工工艺规程及其钻、攻6-M5-7H 螺纹的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。

本次设计也要培养自己的自学与创新能力。

因此本次设计综合性和实践性强、涉及知识面广。

所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。

本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。

零件的分析1.1 零件的作用纵轴套的作用,待查1.2 零件的工艺分析纵轴套有2组加工面他们之间没有任何要求这2组加工面的分别为1,以外圆为基准的加工面,这组加工面包括,外圆自身,左右端面,倒角,螺纹,7°的锥孔2 :一个是以7°的锥孔为基准的加工面,这组加工面包括,6-M5-7H工艺规程设计2.1 确定毛坯的制造形式零件的材料为ZcuZnPb2,根据生产纲领以及零件在工作过程中所受的载荷情况,选用砂型机铸造。

2.2 基面的选择的选择基面的选择是工艺规程设计中的重要工作之一。

基面选择的正确合理,可以使加工质量得到保证,生产率得到提高。

否则, 加工工艺过程中会问题百出。

粗基准的选择:对纵轴套这样的回转体零件来说,选择好粗基准是至关重要。

对回转体零件我们通常以外圆作为粗基准。

精基准的选择:精基准的选择要考虑基准重合的原则,设计基准要和工艺基准重合。

因此我们采用7°锥孔作为精基准2.3 制定工艺路线制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。

通过仔细考虑零件的技术要求后,制定以下工艺方案:工序I:准备铸件毛坯工序U:洗去上面的砂粒及尘土工序川:在套筒表面涮上油漆工序W:粗车、精车小端M34,①40,①50的外圆、端面倒角、退刀槽及M34的螺纹工序V:粗车、精车①68的外圆、端面、车退刀槽,M30的内孔及其螺纹工序粗车、精车7°的锥孔,车距右端面12mm的槽工序% :钻6XM5的螺纹底孔①4.2,攻丝6XM5 工序毗:磨7°的锥孔工序区:检验合格后,交付装配2.4 机械加工余量、工序尺寸及毛坯尺寸的确定纵轴套零件材料为ZcuZnPb2,生产类型为大批量生产,采用砂型机铸造毛坯。

1. 纵轴套的外圆,左右端面,倒角,螺纹,7°的锥孔套筒的外圆,左右端面,倒角,螺纹,7°的锥孔的精度要求为6.3、3.2,0.8 相对较高,查《机械制造工艺学与夹具设计参考资料》,表2-12 得,Z=1.0mm2、纵轴套的6-M5-7H因为孔的直径最大才有5mmj艮难直接铸造出,所以采用实心铸造2.5 确定切削用量及基本工时工序I :准备铸件毛坯工序II :洗去上面的砂粒及尘土工序III :在纵轴套表面涮上油漆工序IV:粗车、精车小端M34,①40,①50的外圆、端面倒角、退刀槽及M34的螺纹1.加工条件工件材料:灰口铸铁ZcuZnPb2,c b=145MPa铸造。

加工要求:粗车、精车小端M34,①40,①50的外圆、端面倒角、退刀槽及M34的螺纹刀具:刀片材料,r =12. ao=6-8 b= -10 r E=0.5 Kr=90n=152. 计算切削用量工步一:粗车外圆及端面(1)已知加工余量为0.7mm。

实际最大加工余量为1.0mm,故分二次加工(粗车和精车)( 2)进给量的确定,根据《机械加工工艺是手册》 ,当刀杆尺寸为16mmX25mm,车削深度a)<0.7时,以及工件的尺寸为①58mm得f=0.5 —0.7mm/r, 按C6140车床说明书,取f=0.6 mm/ r由于存在间歇加工所以进给量乘以K=0.75—0.85 ,所以实际进给量:f = 0.6 X 0.8 = 0.48 mm/r按(A6140车床说明书 f = 0.53 mm/r( 3)计算切削速度切削速度的计算公式为(寿命选T=60min,刀具材料为YG6)V=Cv/(T m・即xv• f yv) • kv其中:根据《机械加工工艺师手册》表27—12加工外形:外圆纵车(k r>0°)、刀具材料YG6进给量f > 0.40 可得:Cv=158 xv=0.15 yv=0.4 M=0.2 修正系数Kv:kmv=1.15 k kv2=0.8 k krv=0.8 k sv=0.97 k BV=0.81Vc =158/( 600.2 - 20.15 - 0.53 0.4) ・1.15 • 0.8 • 0.8 -0.81 • 0.97 =46.9(m/min)( 4)确定机床主轴转速ns=1000vc/ dw=229.8(r/min )按C6140车床说明书200 r /min所以实际切削速度V=40.8m/min(5)切削工时由于铸造毛坯表面粗糙不平以及存在硬皮,为了切除硬皮表层以及为下一道工步做好准备Tm=(L+L1+L2+L3)/nwx f=0.33 (min) L=46 L1=0.7 、L2=0、L3=0工步二:精车外圆、端面及倒角( 1) 已知粗加工余量为0.3mm(2)进给量f 根据《机械制造技术基础》表5—116 表面粗糙度Ra=3.2切削速度范围不限、刀尖圆弧半径r E=0.5mm,可得f = 0.15—0.25按C640车床说明书 f = 0.16 mm/r计算切削速度切削速度的计算公式(寿命选为T=60min) 为:V=Cv/(T m - ap xv• f yv) • kvV = 158/( 600'2 -20'15 -0.16 °'4) -1.15 08 08 081 097=83.85(m/min)(3)确定机床主轴转速. nw=1000vc/ dw =410.8(r/min )、按C640车床说明书取nw=400( r/min )实际切削速度V=57.1m/min( 4)切削工时Tm=(L+L1+L2+L3)/nwxf=46.3/400x0.16=0.31 (min)L=46mm L1=0.3. L2=0. L3=0工步三:车退刀槽1) 切削深度单边余量为Z=0.8mm 分两次切除。
