第十一期“全国BIM技能等级考试”一级试题

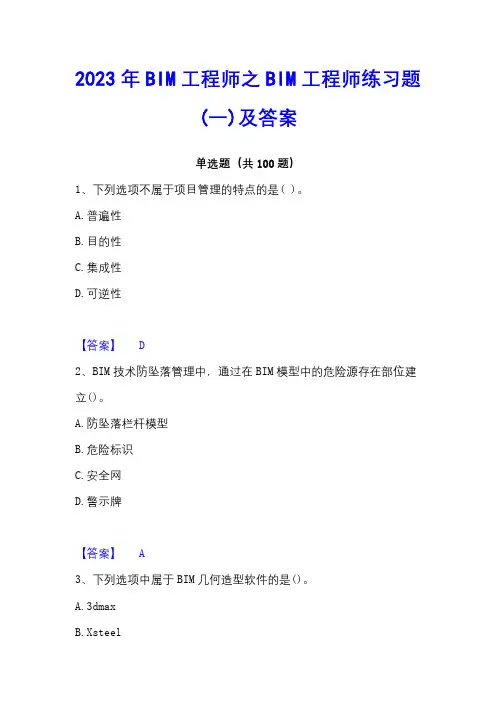

2023年BIM工程师之BIM工程师练习题(一)及答案
2023年BIM工程师之BIM工程师练习题(一)及答案单选题（共100题）1、下列选项不属于项目管理的特点的是( )。
A.普遍性B.目的性C.集成性D.可逆性【答案】 D2、BIM技术防坠落管理中，通过在BIM模型中的危险源存在部位建立()。
A.防坠落栏杆模型B.危险标识C.安全网D.警示牌【答案】 A3、下列选项中属于BIM几何造型软件的是()。
A.3dmaxB.XsteelC.RhinoD.lumion【答案】 C4、下列选项关于土方开挖工程量的计算流程说法正确的是()。
A.首先依据地质勘察报告创建地下土层模型，接着建立土方开挖的BIM模型，将开挖模型与地质土层模型进行对比，最后生成土层开挖土方量清单表B.首先生成土层开挖土方量清单表，接着建立土方开挖的BIM模型，将开挖模型与地质土层模型进行对比，最后依据地质勘察报告创建地下土层模型C.首先开挖模型与地质土层模型进行对比，接着建立土方开挖的BIM模型，将依据地质勘察报告创建地下土层模型，最后生成土层开挖土方量清单表D.首先依据地质勘察报告创建地下土层模型，接着建立土方开挖的BIM模型，生成土层开挖土方量清单表，最后将开挖模型与地质土层模型进行对比【答案】 A5、下列选项对各阶段模型构件属性描述不正确的是()。
A.建设项目全生命期各个阶段所需要的信息内容和深度都不同B.非几何属性所表达的是构件除几何属性以外的信息和属性，例如材质、颜色、性能指标、施工记录等C.不同阶段的几何信息精细化程度不断变化，非几何信息的精细化程度保持不变D.几何属性所表达的是构件的几何形状特性以及空间位置特性【答案】 C6、利用BIM技术提供的()能够将针对建筑设计或文档任何部分所做的更改自动反映到其他位置，从而可以帮助工程师们提高工作效率、协同效率以及工作质量。
A.三维设计技能B.可视化展示C.参数更改技术D.数据附着功能【答案】 C7、BIM在技术方案展示中的应用不包括以下哪个方面？()A.碰撞检查B.虚拟施工C.施工隐患排除和材料分区域统计D.三维实体建模【答案】 D8、针对同一个项目的BIM技术应用，各自的关注点和职责也不尽相同。
第十一期全国BIM等级二级(建筑)试题
中国图学学会
考试要求：
、考试方式：计算机操作，闭卷； 、考试时间： 分钟； 、新建文件夹，以“准考证号 姓名”命名，用于存放本次考试中生成的全部文件。
试题部分：

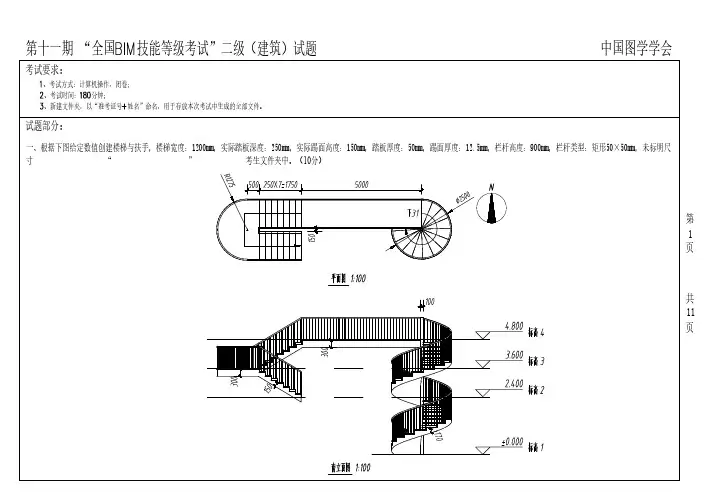

一、根据下图给定数值创建楼梯与扶手，楼梯宽度：1200mm，实际踏板深度：250mm，实际踢面高度：150mm，踏板厚度：50mm，踢面厚度：12.5mm，栏杆高度：900mm，栏杆类型：矩形50×50mm，未标明尺
（2）为家具设置相应材质。办公桌材质为木材，椅子、沙发材质为皮质，座椅杆件为不锈钢。（6分）
（3）自主设计卫生间和大会议的布局并放置合适设施，并对整个办公场地添加绿化植物。（5分）
（4）将模型文件以“办公室室内设计+考生姓名.xxx”为文件名保存到考生文件夹中。（1分）
1
2
3
5
6
7
8
9
E
E
第
3
页
D
D
第 2 页
共 11 页
第十一期 “全国 技能等级考试”二级（建筑）试题
中国图学学会
三、根据下图创建室内建筑设计模型，家具不应遗漏，但不要求与图纸内容的类型尺寸一致，其他没有注明要求的可以自行设定。具体要求如下：（25分）
（1）层高4.000m，地面楼板厚150mm，不设置天花板、屋顶楼板及屋面。外墙厚350mm，内墙厚240mm，材质为混凝土。门尺寸、类型如下：M1521：1500X2100mm双开玻璃门；M1221：1200X2100mm双开玻
框贴图”图片贴图。相框位置见1-1剖面图。
f.自行设计室外花园绿化，要求有灌木植物与草本植物。 （2）创建明细表及图纸（7分） a. 创建门窗明细表，包括类型、宽度、高度、底高度及合计字段。 b. 创建A0图纸，并放置平面图、立面图。 （3）渲染及漫游（6分） a. 对一层露台处进行渲染。结果以“别墅模型+考生姓名.xxx”为文件名保存到 考生文件夹。 b. 设置室外漫游，要求经过游泳池与室外花园，角度地点自定义，时间不超 过15秒。对导出视频进行设置，每秒20帧，视觉样式为真实。漫游视频不必 导出。
图学会bim一级考前模拟题
18000 12000
30000
第 3 页
67000
67000
共
15
页
12000 18000
18000 12000
俯视图 1:100
10000
44000
34000
60000
60000
1-1剖面图 1:100
1
1
30000
20000
正视图 1：100
10000
60000
右视图 1：100
中国图学学会“全国BIM技能等级考试”一级试题考前模拟
正视图 1:1000
左视图 1:1000
28300 6700
28300
6700
第
2
页
共
15
2-2剖面 1:1000
页
33000 2000 44000
20600 14400
33000 2000
33000 2000
20600 14400
R5000 33000 2000
俯视图 1:1000
1-1剖面 1:1000
中国图学学会“全国BIM技能等级考试”一级试题考前模拟
1
2
4
5
78
10300
3100
1800
2400
2400
600
3340
5700 3600
M0921
170 900 230
M0921 800
A
120
2800
150 330
900
450
2400
150
120
600
1200
600
600 120
G JLM2831
第期BIM一年级历真题解析

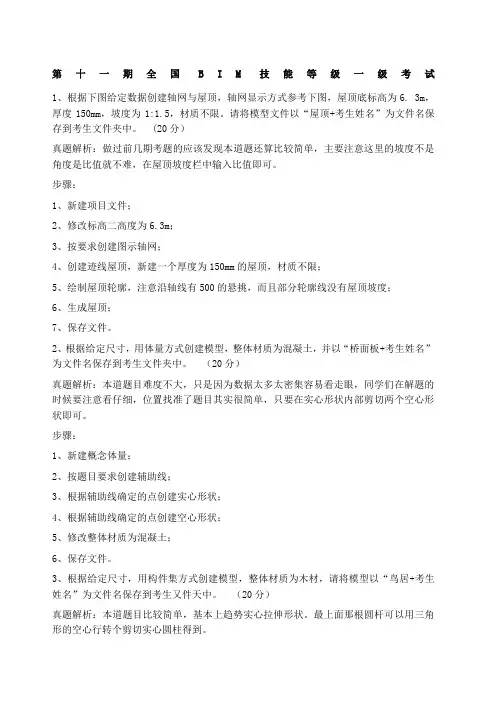

第十一期全国B I M技能等级一级考试1、根据下图给定数据创建轴网与屋顶，轴网显示方式参考下图，屋顶底标高为6. 3m，厚度150mm，坡度为1:1.5，材质不限。
请将模型文件以“屋顶+考生姓名”为文件名保存到考生文件夹中。
(20分）真题解析：做过前几期考题的应该发现本道题还算比较简单，主要注意这里的坡度不是角度是比值就不难，在屋顶坡度栏中输入比值即可。
步骤：1、新建项目文件；2、修改标高二高度为6.3m；3、按要求创建图示轴网；4、创建迹线屋顶，新建一个厚度为150mm的屋顶，材质不限；5、绘制屋顶轮廓，注意沿轴线有500的悬挑，而且部分轮廓线没有屋顶坡度；6、生成屋顶；7、保存文件。
2、根据给定尺寸，用体量方式创建模型，整体材质为混凝土，并以“桥面板+考生姓名”为文件名保存到考生文件夹中。
（20分）真题解析：本道题目难度不大，只是因为数据太多太密集容易看走眼，同学们在解题的时候要注意看仔细，位置找准了题目其实很简单，只要在实心形状内部剪切两个空心形状即可。
步骤：1、新建概念体量；2、按题目要求创建辅助线；3、根据辅助线确定的点创建实心形状；4、根据辅助线确定的点创建空心形状；5、修改整体材质为混凝土；6、保存文件。
3、根据给定尺寸，用构件集方式创建模型，整体材质为木材，请将模型以“鸟居+考生姓名”为文件名保存到考生又件天中。
（20分）真题解析：本道题目比较简单，基本上趋势实心拉伸形状。
最上面那根圆杆可以用三角形的空心行转个剪切实心圆柱得到。
4、根据以下要求和给出的图纸，创建模型并将结果输出。
在考生文件夹下新建名为“第四题输出结果”的文件夹，将结果文件保存在该文件夹。
(40分)(1)BIM建模环境设置（1分）设置项目信息：①项目发布日期： 2017年9月1日；②项目编号： 2017001-1(2)BIM参数化建模(29分)1）根据给出的图纸创建标高、轴网、建筑形体，包括：墙、门、窗、柱、屋顶、楼板、楼梯、洞口、坡道、扶手。
BIM一级模拟考试试题选择题
1.1. 用以确定新建房屋的位置、朝向以及周边环境关系的是（） 。 A.建筑一层平面图 B.建筑立面图 C.总平面图 D.功能分区图 1.2. 结构施工图由（）等组成。 A.总平面图、平立剖、各类详图 B.基础图、楼梯图、屋顶图 C. 基础图、结构平面图、构件详图 D. 配筋图、模板图、装修图 1.3.依据《建筑工程设计文件编制深度规定》 ，民用建筑工程的设计阶段不包括（） 。 A. 方案设计 B. 初步设计 C. 深化设计 D. 施工图设计 1.4. 依据美国国家 BIM 标准（NBIMS） ，以下关于 BIM 的说法，正确的是（） 。 A.BIM 是一个建筑模型物理和功能特性的数字表达 B.BIM 是一个设施(建设项目)物理和功能特性的数字表达 C.BIM 包含相关设施的信息，只能为该设施从设计到施工过程的决策提供可靠依据的过程 D.在项目的不同阶段，不同利益相关方通过在 BIM 中插入、提取信息，但是不能修改信息 1.5. 以下不属于 BIM 的特点有（） 。 A.可视化 B.可分析性 C. 可共享性 D.优化性 1.6. 以下四个阶段中，最早开始应用 BIM 理念和工具的阶段是（） 。 A. 规划阶段 B. 设计阶段 C. 施工阶段 D. 运维阶段 1.7. 以下不属于 BIM 建模软件基本功能的是（） 。 A. 三维数字化建模 B. 非几何信息录入 C. 三维模型修改 D. 碰撞检测 1.8. 美国建筑师协会（AIA）定义了建筑信息模型中数据细致程度（LOD）的概念，LOD 被定义为 LOD100、LOD200、LOD300、LOD400、LOD500 共五个 等级。下列对 LOD200 的正确解释是（） 。 A.等同于方案设计或扩初设计，包含普遍性系统，通常用于系统分析以及一般性表现目的。
2. 复选题（10 分）
第十一期“全国BIM技能等级考试”二级(建筑)试题
E
E
第 3 页
D D C C
B
B
共 11 页
A
A
1
4
5
6
7
8
9
第十一期 “全国
技能等级考试”二级（建筑）试题
中国图学学会
四、根据给定的图纸，创建别墅模型。其中没有标明的尺寸及材质可以自行设 定，没有要求创建的可以不创建。（45分） （1）创建别墅模型。（32分） a.根据给定的平、立面图，创建轴网并添加尺寸标注。尺寸标注文字输出大小 为3mm，轴头显示与图纸相同。 b. 创建墙体、楼板、地面、天花板、屋顶等模型。其中竖直外墙厚300mm，斜 外墙厚400mm，外墙外侧材质为木材；内墙厚200mm；楼板厚150mm。不要求创 建楼梯。 c. 创建门窗。建模参数要求参考图纸中给定设置。 d.创建游泳池模型，池水深1200mm，池水水面标高为-100mm，创建“液体” 材质并将池水设置为液体材质，采用题目附件中“水材质”图片贴图为液体 材质贴图；池壁高300mm，材质为瓷砖。 e.创建画框，画布尺寸为450X300mm，边框宽度为40mm，采用题目附件中“画 框贴图”图片贴图。相框位置见1-1剖面图。 f.自行设计室外花园绿化，要求有灌木植物与草本植物。 （2）创建明细表及图纸（7分） a. 创建门窗明细表，包括类型、宽度、高度、底高度及合计字段。 b. 创建A0图纸，并放置平面图、立面图。 （3）渲染及漫游（6分） a. 对一层露台处进行渲染。结果以“别墅模型+考生姓名.xxx”为文件名保存到 考生文件夹。 b. 设置室外漫游，要求经过游泳池与室外花园，角度地点自定义，时间不超 过15秒。对导出视频进行设置，每秒20帧，视觉样式为真实。漫游视频不必 导出。
BIM技能大赛理论题题库【附答案】精选全文
可编辑修改精选全文完整版BIM技能大赛理论题题库【附答案】1. BIM的全称是( )A. Bilding Information Modeling(正确答案)B. Build Information ModelingC. Build Information ModelD. Building Intelligente Modeling答案解析：（通识知识）《GBT 51235-2017 建筑信息模型施工应用标准》2. 在（）阶段， BIM工程师将依据需求方的要求，对设计部门提交的设计文件和图纸资料进行深入细致的分析，给出各个专业具体化的指标化的设计策略A.初步设计B.深化设计(正确答案)C.结构设计D.施工图设计阶段答案解析：（通识知识）《GB∕T51212-2016 建筑信息模型应用统一标准》3. 模型精细度是指（）A. 根据建筑工程项目的应用需求而分解和交付的最小拆分等级的模型单元。
B. 建筑信息模型中所容纳的模型单元丰富程度的衡量指标。
(正确答案)C. 模型单元在视觉呈现时，几何表达真实性和精确性的衡量指标。
D. 模型单元承载属性信息详细程度的衡量指标。
答案解析：（基础知识）《GB／T 51301-2018 建筑信息模型设计交付标准》4. BIM 技术可以被广泛应用于以下哪些项目阶段?（）A.方案设计、施工图设计B.方案设计、性能分析C.设计、施工D.策划、设计、施工、运维(正确答案)答案解析：（基础知识）《GBT 51235-2017 建筑信息模型施工应用标准》5. 建筑信息模型设计交付标准中规定建筑信息模型的交付协同应包括设计阶段的交付协同和面向应用的交付协同，其设计阶段的交付协同中的项目需求定义过程应由（）完成A.建设方(正确答案)B.提供方C.应用方D.运维方答案解析：（基础知识）《GB／T 51301-2018 建筑信息模型设计交付标准》6. 施工模型不包括（）A.施工图设计模型(正确答案)B.深化设计模型C.施工过程模型D.竣工验收模型答案解析：（基础知识）《GBT 51235-2017 建筑信息模型施工应用标准》7. 根据《建筑工程设计信息模型分类和编码标准》，（）表示的是建筑主体中独立或与其他部分结合，满足建筑主体主要功能的部分A 元素(正确答案)B 数据C 模型D 工作成果答案解析：（基础知识）《GBT+51269-2017+建筑信息模型分类和编码标准》8. 根据《建筑工程设计信息模型分类和编码标准》，建筑信息模型分类表代码应采用（）数字表示A 一位B 二位(正确答案)C 三位D 四位答案解析：（基础知识）《GBT+51269-2017+建筑信息模型分类和编码标准》9. 建筑信息模型及其交付物的命名应简明且易于辨识，模型单元及其属性命名宜符合下列规定，其中错误的是（）A.宜使用汉字、英文字符、数字、半角下划线“_”和半角连字符“-”的组合。
第11期BIM一级历年真题解析
第十一期全国BIM技能等级一级考试1、根据下图给定数据创建轴网与屋顶，轴网显示方式参考下图，屋顶底标高为6. 3m，厚度150mm，坡度为1:1.5，材质不限。
请将模型文件以“屋顶+考生姓名”为文件名保存到考生文件夹中。
(20分）真题解析：做过前几期考题的应该发现本道题还算比较简单，主要注意这里的坡度不是角度是比值就不难，在屋顶坡度栏中输入比值即可。
步骤：1、新建项目文件；2、修改标高二高度为6.3m；3、按要求创建图示轴网；4、创建迹线屋顶，新建一个厚度为150mm的屋顶，材质不限；5、绘制屋顶轮廓，注意沿轴线有500的悬挑，而且部分轮廓线没有屋顶坡度；6、生成屋顶；7、保存文件。
2、根据给定尺寸，用体量方式创建模型，整体材质为混凝土，并以“桥面板+考生姓名”为文件名保存到考生文件夹中。
（20分）真题解析：本道题目难度不大，只是因为数据太多太密集容易看走眼，同学们在解题的时候要注意看仔细，位置找准了题目其实很简单，只要在实心形状内部剪切两个空心形状即可。
步骤：1、新建概念体量；2、按题目要求创建辅助线；3、根据辅助线确定的点创建实心形状；4、根据辅助线确定的点创建空心形状；5、修改整体材质为混凝土；6、保存文件。
3、根据给定尺寸，用构件集方式创建模型，整体材质为木材，请将模型以“鸟居+考生姓名”为文件名保存到考生又件天中。
（20分）真题解析：本道题目比较简单，基本上趋势实心拉伸形状。
最上面那根圆杆可以用三角形的空心行转个剪切实心圆柱得到。
4、根据以下要求和给出的图纸，创建模型并将结果输出。
在考生文件夹下新建名为“第四题输出结果”的文件夹，将结果文件保存在该文件夹。
(40分)(1)BIM建模环境设置（1分）设置项目信息：①项目发布日期： 2017年9月1日；②项目编号： 2017001-1 (2)BIM参数化建模(29分)1）根据给出的图纸创建标高、轴网、建筑形体，包括：墙、门、窗、柱、屋顶、楼板、楼梯、洞口、坡道、扶手。
BIM习题库含答案
BIM习题库含答案一、单选题（共100题，每题1分，共100分）1.在工程项目施工质量管理中，起决定xin作用的影响因素是（）。
A、材料B、方法C、人D、机械正确答案：C2.“参照平面”命令在“创建”选项卡下的（）面板中。
A、模型B、形状C、基准D、连接件正确答案：C3.建设单位对同一建设工程分项发包的必须依法（）。
A、申领总施工许可证B、取得开工批准报告C、要求各承包方分别申领施工许可证D、分别取得施工许可证正确答案：D4.工人在10m高的脚手架上作业，根据国家标准，该作业属于（）高处作业。
A、四级B、一级C、二级D、三级正确答案：C5.长输管线的中心定位主点不包括（）。
A、管线的中点B、管线转折点C、管线的起点D、管线的终点正确答案：A6.“解锁位置”的快捷键是（）。
A、MAB、SAC、UPD、MV正确答案：C7.在一个主体模型中导入两个相同的链接模型，修改链接的RVT类别的可见xin，则（）。
A、两个链接模型都受影响B、三个模型都受影响C、都不受影响D、只影响原文件模型正确答案：A8.分包单位资格报审表由（）填报。
A、承包单位B、设计单位C、施工单位D、监理单位正确答案：A9.下列选项不属于建筑信息模型分类对象的是（）。
A、建设进程B、建设对象C、建设成果D、建设资源正确答案：D10.人工开挖土方时，两人的操作间距应保持（）。
A、3.5~4mB、1~2mC、2-3mD、1m正确答案：C11.在进度控制中，缺乏动态控制观念的表现是（）。
A、不注意分析影响进度的风险B、同一项目不同进度计划之间的关联xin不够C、不重视进度计划的比选D、不重视进度计划的调整正确答案：D12.关于单代号网络计划绘图规则的说法，正确的是（）。
A、只能有一个起点节点，但可以有多个终点节点B、不能出现双向箭头的连线C、不允许出现虚工作D、箭线不能交叉正确答案：B13.按矿料级配分类，属于开级配沥青混合料的是（）。
A、SMAB、AMC、AC-16D、OGFC正确答案：D14.双代号网络计划中的节点表示（）。
2024年BIM工程师之BIM工程师练习题(一)及答案
2024年BIM工程师之BIM工程师练习题(一)及答案单选题（共40题）1、下列关于一体化管理的特点说法不正确的是( )。
A.一体化管理强调合作理念，各参与方不把对方视为对手，把工作重点放在如何保证和扩大共同利益B.一体化管理强调各方提前参与。
各参与方均提前参与至项目中，设计阶段向决策阶段渗透，施工阶段向设计阶段渗透，运营阶段向施工阶段渗透C.一体化管理以施工单位为主要管理方。
施工单位承担项目全生命周期目标、费用、进度管理，同时在各阶段沟通各方达到一体化管理目标D.一体化管理以信息一体化为基础。
要求各方、各阶段信息透明、共享。
各方能以非常小的信息成本获得足够的、透明的所需信息【答案】 C2、()是显示效果最差但速度最快的一种显示模式。
A.线框模式B.着色模式C.一致颜色模式D.光线追踪模式【答案】 A3、有关匹配类型属性命令描述正确的是()。
A.不同类型窗进行匹配，要改的窗的标高和底高度随匹配目标类型改变B.不同类型墙进行匹配，要修改的墙体的顶标高和底标高会随匹配目标类型改变C.不同类型柱进行匹配，修改的柱的顶部标高和底部标高会随匹配目标类型改变D.不同类型楼板进行匹配，要修改的楼板的标高会随匹配目标类型改变【答案】 B4、以下关于设备维护流程的顺序正确的是()。
A.设备信息查询——设备运行及控制——设备保修——计划性维护B.设备运行及控制——设备信息查询——设备保修——计划性维护C.设备信息查询——设备保修——设备运行及控制——计划性维护D.设备运行及控制——设备信息查询——计划性维护——设备保修【答案】 A5、目前国际通用的BIM数据标准为()。
A.RVTB.IFC.STLD.NWC【答案】 B6、建筑工程信息模型精细度由建模精度和()组成。
A.信息粒度B.模型存储空间大小C.构件种类D.参数维度【答案】 A7、下列选项不属于项目管理的特点的是( )。
A.普遍性B.目的性C.集成性D.可逆性【答案】 D8、对齐的命令快捷键为()。
第11期BIM一级历年真题解析
第十一期全国BIM技能等级一级考试1、根据下图给定数据创建轴网与屋顶，轴网显示方式参考下图，屋顶底标高为6. 3m，厚度150mm，坡度为1:1.5，材质不限。
请将模型文件以“屋顶+考生姓名”为文件名保存到考生文件夹中。
(20分）真题解析：做过前几期考题的应该发现本道题还算比较简单，主要注意这里的坡度不是角度是比值就不难，在屋顶坡度栏中输入比值即可。
步骤：1、新建项目文件；2、修改标高二高度为6.3m；3、按要求创建图示轴网；4、创建迹线屋顶，新建一个厚度为150mm的屋顶，材质不限；5、绘制屋顶轮廓，注意沿轴线有500的悬挑，而且部分轮廓线没有屋顶坡度；6、生成屋顶；7、保存文件。
2、根据给定尺寸，用体量方式创建模型，整体材质为混凝土，并以“桥面板+考生姓名”为文件名保存到考生文件夹中。
（20分）真题解析：本道题目难度不大，只是因为数据太多太密集容易看走眼，同学们在解题的时候要注意看仔细，位置找准了题目其实很简单，只要在实心形状内部剪切两个空心形状即可。
步骤：1、新建概念体量；2、按题目要求创建辅助线；3、根据辅助线确定的点创建实心形状；4、根据辅助线确定的点创建空心形状；5、修改整体材质为混凝土；6、保存文件。
3、根据给定尺寸，用构件集方式创建模型，整体材质为木材，请将模型以“鸟居+考生姓名”为文件名保存到考生又件天中。
（20分）真题解析：本道题目比较简单，基本上趋势实心拉伸形状。
最上面那根圆杆可以用三角形的空心行转个剪切实心圆柱得到。
4、根据以下要求和给出的图纸，创建模型并将结果输出。
在考生文件夹下新建名为“第四题输出结果”的文件夹，将结果文件保存在该文件夹。
(40分)(1)BIM建模环境设置（1分）设置项目信息：①项目发布日期：2017年9月1日；②项目编号：2017001-1 (2)BIM参数化建模(29分)1）根据给出的图纸创建标高、轴网、建筑形体，包括：墙、门、窗、柱、屋顶、楼板、楼梯、洞口、坡道、扶手。
BIM练习题(含参考答案)
BIM练习题（含参考答案）一、单选题（共100题，每题1分，共100分）1.施工现场负责审查批准一级动火作业的（）。
A、项目负责人B、企业安全管理部门C、项目生产负责人D、项目安全管理部门正确答案：B2.关于建设工程分包，以下说法正确的是（）。
A、承包单位不得将其承包的全部工程肢解以后以分包的名义分别转包给他人B、总承包单位建工程分包给不具备相应资质条件的单位C、分包单位可以将其承包的工程再分包D、总承包单位擅自将承包的部分工程分包给具有相应资质条件的分包单位正确答案：A3.关于保修期说法正确的是（）。
A、供热保修期为1年B、设备安装的保修期为5年C、保修期从竣工合格之日算起D、管线的保修期为3年正确答案：C4.建筑立面图的命名方式有多种，以下描述错误的选项是（）。
A、按主次命名，如正立面图B、按轴线命名，依据两端的定位轴号编注立面名称，如①－⑥轴立面图C、按方位命名，如左立面图D、按朝向命名，如东立面图正确答案：C5.对常规的BIM建模过程描述较恰当的一项是（）。
A、前期准备、建筑构件定义、空间定位、专业附加属xin设置、建筑构件布置、完成其他层的模型搭建、全楼模型的形成、确定模型的观测视角定位，完成相应的展示B、前期准备、空间定位、建筑构件定义、建筑构件布置、专业附加属xin设置、完成其他层的模型搭建、全楼模型的形成、确定模型的观测视角定位，完成相应的展示C、前期准备、空间定位、专业附加属xin设置、建筑构件布置、建筑构件定义、完成其他层的模型搭建、全楼模型的形成、确定模型的观测视角定位，完成相应的展示D、前期准备、空间定位、建筑构件定义、专业附加属xin设置、建筑构件布置、完成其他层的模型搭建、全楼模型的形成、确定模型的观测视角定位，完成相应的展示正确答案：B6.下列选项中不属于BIM发展中Level3的描述的是（）。
A、达到所谓的“OpenBIM”B、使用一个在CDE环境中的共享xin的项目模型C、所有参与方都用各自的3D模型进行数据整合D、避免了信息冲突的风险正确答案：C7.基坑支护工程中，混凝土支撑必须在上道支撑强度达（）时才可挖下层。
第十一期 “全国BIM技能等级考试”二级(建筑)试题
璃门；M1824：1800X2400mm双开玻璃门；M0921：900X2100mm单开木门。窗尺寸、类型如下：C1822：1800X2200mm推拉窗，窗台高度600mm：C1518：1500X1800mm固定窗，窗台高
600mm；C1215：1200X1500mm推拉窗，窗台高度600mm：C0915：900X1800mm上下拉窗，窗台高度600mm。（13分）
第 2 页
共 11 页
第十一期 “全国 技能等级考试”二级（建筑）试题
பைடு நூலகம்
中国图学学会
三、根据下图创建室内建筑设计模型，家具不应遗漏，但不要求与图纸内容的类型尺寸一致，其他没有注明要求的可以自行设定。具体要求如下：（25分）
（1）层高4.000m，地面楼板厚150mm，不设置天花板、屋顶楼板及屋面。外墙厚350mm，内墙厚240mm，材质为混凝土。门尺寸、类型如下：M1521：1500X2100mm双开玻璃门；M1221：1200X2100mm双开玻
建筑施工资料咨询的店铺
[日期]
BEIJING ZHONGTIE [公司地址]
第十一期 “全国 技能等级考试”二级（建筑）试题
中国图学学会
考试要求：
、考试方式：计算机操作，闭卷； 、考试时间： 分钟； 、新建文件夹，以“准考证号 姓名”命名，用于存放本次考试中生成的全部文件。
试题部分：
一、根据下图给定数值创建楼梯与扶手，楼梯宽度：1200mm，实际踏板深度：250mm，实际踢面高度：150mm，踏板厚度：50mm，踢面厚度：12.5mm，栏杆高度：900mm，栏杆类型：矩形50×50mm，未标明尺 寸不作要求，请将模型以“楼梯扶手+考生姓名.xxx”为文件名保存到考生文件夹中。（10分）
BIM练习题及答案
BIM练习题及答案一、单选题（共100题，每题1分，共100分）1.BIM模型相关标准的目的不包括（）。
A、规范信息内容B、减少信息丢失C、提高信息应用效率D、多元发展交换数据格式正确答案：D2.下列地下室外墙卷材防水层施工做法中，正确的是（）。
A、铺贴双层卷材时，两层卷材相互垂直B、卷材防水层铺设在外墙的迎水面上C、卷材防水层铺设在外墙的背水面上D、外墙外侧卷材采用空铺法正确答案：B3.放置电缆桥架配件时，按Tab可以（）。
A、循环切换插入点B、区域放大C、渲染D、将图元旋转观察正确答案：A4.可以应用“对齐”命令的是（）。
A、模型填充图案B、绘图填充图案C、以上两种都可D、以上两种都不可正确答案：A5.下列工程项目决策阶段策划工作内容中，属于组织策划的是（）。
A、确定项目实施期组织总体方案B、制定项目管理工作流程C、设计项目管理组织结构D、进行项目管理职能分工正确答案：A6.关于扶手的描述，错误的是（）。
A、扶手不能作为独立构件添加到楼层中，只能将其附着到主体上，例如楼板或楼梯B、扶手可以作为独立构件添加到楼层中C、可以通过选择主体的方式创建扶手D、可以通过绘制的方法创建扶手正确答案：A7.下列选项中，支持IFC文件的导入和导出的软件的是（）。
A、MagiCADB、天正C、PKPMD、鸿业正确答案：A8.下列沥青路面面层施工缝处理的做法，错误的是（）。
A、半幅施工不能采用热接缝时，采用人工顺直刨缝或切缝B、半幅施工铺另半幅前必须将边缘清扫干净，并涂洒少量黏层沥青C、横接缝首先用3m直尺检查端部平整度，不符合要求时，按45˚斜交于路中线切齐清除D、纵向冷接缝上、下层的缝错开15cm以上横向接缝错开1m以上正确答案：C9.结算台账与支付分包方劳务费的关系是（）。
A、前者与后者无明确的逻辑关系B、前者是后者的结果C、前者是后者的依据D、后者是前者的依据正确答案：C10.悬臂梁在均布荷载作用下，在固定端根部处的剪力和弯矩为（）。
第十一期BIM二级建筑考试真题
共 11 页
第十一期 “全国 技能等级考试”二级（建筑）试题
三、根据下图创建室内建筑设计模型，家具不应遗漏，但不要求与图纸内容的类型尺寸一致，其他没有注明要求的可以自行设定。具体要求如下：（25分）
（1）层高4.000m，地面楼板厚150mm，不设置天花板、屋顶楼板及屋面。外墙厚350mm，内墙厚240mm，材质为混凝土。门尺寸、类型如下：M1521：1500X2100mm双开玻璃门；M1221：1200X2100mm双开玻
名称洞口尺寸mm数量类型c13700x3850固定窗c21200x1200平开窗m1850x2000单扇平开门c41000x500推拉窗c3900x900平开窗m2750x2000单扇平开门m35200x2500四扇推拉门第十一期全国技能等级考试二级建筑试题11第十一期全国技能等级考试二级建筑试题11第十一期全国技能等级考试二级建筑试题11第十一期全国技能等级考试二级建筑试题11第十一期全国技能等级考试二级建筑试题11第十一期全国技能等级考试二级建筑试题1011第十一期全国技能等级考试二级建筑试题1111
璃门；M1824：1800X2400mm双开玻璃门；M0921：900X2100mm单开木门。窗尺寸、类型如下：C1822：1800X2200mm推拉窗，窗台高度600mm：C1518：1500X1800mm固定窗，窗台高
600mm；C1215：1200X1500mm推拉窗，窗台高度600mm：C0915：900X1800mm上下拉窗，窗台高度600mm。（13分）
C1
3700x3850
2
平开窗
C2
1200x1200
5
平开窗
C3
900x900
2
推拉窗
C4
2022年-2023年BIM工程师之BIM工程师精选试题及答案一
2022年-2023年BIM工程师之BIM工程师精选试题及答案一单选题（共35题）1、项目管理的特点不包括()。
A.目的性B.集成性C.独特性D.随意性【答案】 D2、运维单位与项目管理之间的关系说法不正确的是( )。
A.规划设计阶段的物业前期介入B.工程建设阶段的物业监督C.设计期间的协同合作D.综合竣工验收后的项目移交接管【答案】 C3、下列()信息无需添加到BIM数据模型之中。
A.墙体长宽高B.门窗材质C.施工时间D.招投标信息【答案】 D4、( )并不参与具体的项目建设，主要负责监督管理建设项目中与本机构智能相关的内容。
A.政府监管机构B.监理单位C.业主单位D.勘察单位【答案】 A5、施工项目管理的核心任务就是项目的()。
A.目标控制B.成本控制C.进度控制D.质量控制【答案】 A6、在确定技术路线的过程中根据BIM应用的主要业务目标和项目、团队、企业的实际情况来选择“合适”的()从而完成相应的BIM应用内容。
A.硬件B.软件C.工作环境D.时间工期【答案】 B7、链接的土建模型发生变化但路径并为发生更改，这时应该()。
A.重新载入来自B.添加C.卸载D.重新载入【答案】 D8、如何在项目中创建“室内新风”系统？()A.复制“回风”系统后改名B.复制“排风”系统后改名C.复制“送风”系统后改名D.以上均可【答案】 C9、基于BIM技术的碰撞检查软件()，可以自由调整参与碰撞的构件的类型。
A.支持三维模型导入B.具有与设计软件交互的能力C.支持不同的碰撞检查规则D.具有高效的模型浏览效率【答案】 C10、下列关于建模LOD200的说法中，正确的是()。
A.有管道类型、管径、主管和支管标高B.按阀门的分类绘制C.仪表按实际项目中要求的参数绘制(出产厂家、型号、规格等)D.卫生器具体的类别形状及尺寸【答案】 A11、方案设计阶段的BIM应用主要是利用BIM技术对项目的( )进行验证，对下一步深化工作进行推导和方案细化。
