有源电力滤波器装置主要应用于什么场合
有源电力滤波器的基本原理和分类
有源电力滤波器的基本原理和分类有源电力滤波器是电力电子技术中常用的一个概念。
它被广泛应用于电力系统中的谐波抑制和滤波控制中，以保证电力系统的稳定运行和有序的能量传输。
本文将从有源电力滤波器的基本原理和分类两个方面来详细介绍该技术的内容和应用场景。
一、有源电力滤波器的基本原理有源电力滤波器是指通过电力电子器件（如IGBT、MOSFET 等）配合控制电路，实现对电网谐波电流的主动抑制和滤波。
它的工作原理主要是通过采样电网波形，将其变换为电压信号后，送入控制器中进行数字信号处理。
处理后的结果通过PWM变换，驱动电力电子器件产生谐波电流，与谐波电流相互抵消，从而达到滤波的目的。
二、有源电力滤波器的分类根据其工作原理和控制方式的不同，有源电力滤波器可以分为多种类型，下面就具体介绍几种常见的有源电力滤波器类型。
1、电压型有源滤波器电压型有源滤波器主要是通过对电压信号进行采样和滤波，得到电网谐波电压分量后，通过功率放大器输出到负载侧，实现谐波电压的主动补偿和抑制。
该类型的有源滤波器主要适用于当前的电力系统中高压功率电子装置的谐波抑制，具有复杂的电路和控制策略，实现难度较大。
2、电流型有源滤波器电流型有源滤波器主要是通过对电流信号进行采样和滤波，得到电网谐波电流分量后，通过功率放大器输出到电力系统中，实现谐波电流的主动补偿和抑制。
该类型的有源滤波器主要适用于中低压电力系统，具有较高的滤波精度和电路简单易用的优点。
3、混合电压和电流型有源滤波器混合电压和电流型有源滤波器主要是通过对电压和电流信号分别进行采样和滤波，得到电网谐波电压和电流分量后，通过功率放大器输出到负载侧，实现谐波电压和电流的主动补偿和抑制。
该类型的有源滤波器是电压型和电流型有源滤波器的综合体现，具有滤波效果优秀、适用范围广、控制策略简单等优点。
总之，有源电力滤波器是电力电子技术中的一项重要内容。
在保证电力系统稳定运行和能量传输的过程中，有源滤波器可以发挥出其强大的作用。
高频有源滤波使用场合
北京宝龙德科技有限责任公司高频有源滤波器

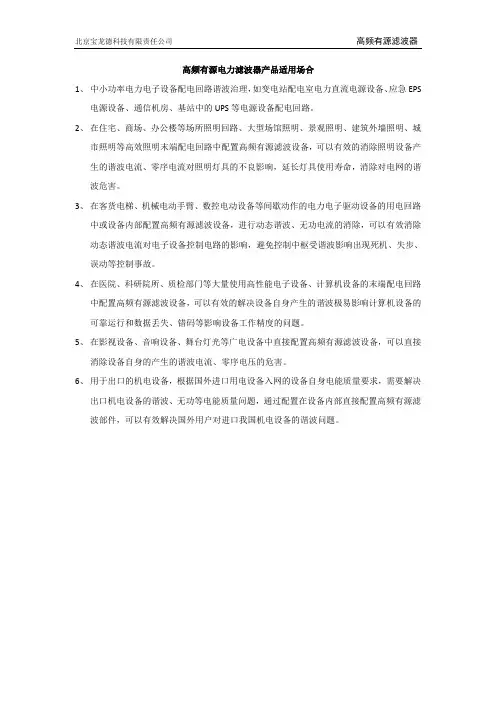

高频有源电力滤波器产品适用场合
1、中小功率电力电子设备配电回路谐波治理，如变电站配电室电力直流电源设备、应急EPS
电源设备、通信机房、基站中的UPS等电源设备配电回路。
2、在住宅、商场、办公楼等场所照明回路、大型场馆照明、景观照明、建筑外墙照明、城
市照明等高效照明末端配电回路中配置高频有源滤波设备，可以有效的消除照明设备产生的谐波电流、零序电流对照明灯具的不良影响，延长灯具使用寿命，消除对电网的谐波危害。
3、在客货电梯、机械电动手臂、数控电动设备等间歇动作的电力电子驱动设备的用电回路
中或设备内部配置高频有源滤波设备，进行动态谐波、无功电流的消除，可以有效消除动态谐波电流对电子设备控制电路的影响，避免控制中枢受谐波影响出现死机、失步、误动等控制事故。
4、在医院、科研院所、质检部门等大量使用高性能电子设备、计算机设备的末端配电回路
中配置高频有源滤波设备，可以有效的解决设备自身产生的谐波极易影响计算机设备的可靠运行和数据丢失、错码等影响设备工作精度的问题。
5、在影视设备、音响设备、舞台灯光等广电设备中直接配置高频有源滤波设备，可以直接
消除设备自身的产生的谐波电流、零序电压的危害。
6、用于出口的机电设备，根据国外进口用电设备入网的设备自身电能质量要求，需要解决
出口机电设备的谐波、无功等电能质量问题，通过配置在设备内部直接配置高频有源滤波部件，可以有效解决国外用户对进口我国机电设备的谐波问题。
电路中的滤波器了解滤波器的种类和应用领域
电路中的滤波器了解滤波器的种类和应用领域电路中的滤波器——了解滤波器的种类和应用领域滤波器是一种常见的电路元件，用于过滤电路中的信号，使得特定频率范围内的信号通过，而削弱或排除其他频率范围的信号。
滤波器在电子设备和通信系统中具有广泛的应用。
本文将介绍滤波器的种类和应用领域。
一、低通滤波器低通滤波器允许低于截止频率的信号通过，而削弱高于截止频率的信号。
其频率特性曲线被称为“低通滤波特性”。
低通滤波器常用于音频放大器、功放、音响系统等设备中，以去除高频噪声，使音频信号更加纯净。
二、高通滤波器高通滤波器允许高于截止频率的信号通过，而削弱低于截止频率的信号。
其频率特性曲线被称为“高通滤波特性”。
高通滤波器常用于扬声器系统、无线通信系统中，以去除低频噪声，增强高频信号的传输。
三、带通滤波器带通滤波器允许特定频率范围内的信号通过，而削弱其他频率范围的信号。
其频率特性曲线呈现出中间一段较高的增益区域，被称为“带通滤波特性”。
带通滤波器常用于无线电接收器、音频设备等，以选择性地提取特定频率范围内的信号。
四、带阻滤波器带阻滤波器允许特定频率范围外的信号通过，而削弱特定频率范围内的信号。
其频率特性曲线呈现出中间一段较低的增益区域，被称为“带阻滤波特性”。
带阻滤波器常用于无线电发射器、噪声干扰抑制等场合，以削弱或屏蔽特定频率范围内的干扰信号。
五、应用领域1.音频设备领域：滤波器在音频设备中起到重要作用。
通过低通滤波器，可以削弱或排除音频信号中的高频噪声，提高音质；通过高通滤波器，可以削弱或排除低频噪声，增强高频信号的传输。
2.无线通信系统：滤波器用于调制和解调电路中，以去除频域外的干扰信号。
例如，在收音机中使用带通滤波器选择性地接收特定频率范围内的广播信号。
3.电源滤波：滤波器常用于电源供应中，以去除电源信号中的纹波（AC信号），保证电源的稳定性和纯净性。
4.图像处理：在图像处理中，滤波器用于增强或削弱特定频率的图像信号。

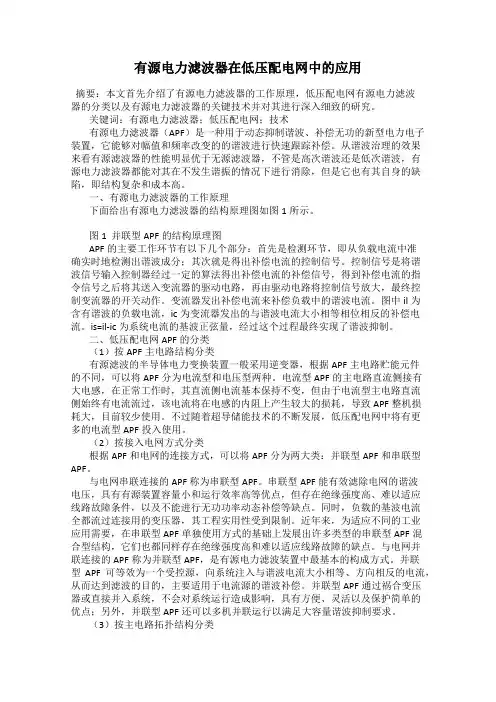

有源电力滤波器在低压配电网中的应用
有源电力滤波器在低压配电网中的应用摘要：本文首先介绍了有源电力滤波器的工作原理，低压配电网有源电力滤波器的分类以及有源电力滤波器的关键技术并对其进行深入细致的研究。
关键词：有源电力滤波器；低压配电网；技术有源电力滤波器（APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对幅值和频率改变的的谐波进行快速跟踪补偿。
从谐波治理的效果来看有源滤波器的性能明显优于无源滤波器，不管是高次谐波还是低次谐波，有源电力滤波器都能对其在不发生谐振的情况下进行消除，但是它也有其自身的缺陷，即结构复杂和成本高。
一、有源电力滤波器的工作原理下面给出有源电力滤波器的结构原理图如图1所示。
图1 并联型APF的结构原理图APF的主要工作环节有以下几个部分：首先是检测环节，即从负载电流中准确实时地检测出谐波成分；其次就是得出补偿电流的控制信号。
控制信号是将谐波信号输入控制器经过一定的算法得出补偿电流的补偿信号，得到补偿电流的指令信号之后将其送入变流器的驱动电路，再由驱动电路将控制信号放大，最终控制变流器的开关动作。
变流器发出补偿电流来补偿负载中的谐波电流。
图中il为含有谐波的负载电流，ic为变流器发出的与谐波电流大小相等相位相反的补偿电流。
is=il-ic为系统电流的基波正弦量，经过这个过程最终实现了谐波抑制。
二、低压配电网APF的分类（1）按APF主电路结构分类有源滤波的半导体电力变换装置一般采用逆变器，根据APF主电路贮能元件的不同，可以将APF分为电流型和电压型两种。
电流型APF的主电路直流侧接有大电感，在正常工作时，其直流侧电流基本保持不变，但由于电流型主电路直流侧始终有电流流过，该电流将在电感的内阻上产生较大的损耗，导致APF整机损耗大，目前较少使用。
不过随着超导储能技术的不断发展，低压配电网中将有更多的电流型APF投入使用。
（2）按接入电网方式分类根据APF和电网的连接方式，可以将APF分为两大类：并联型APF和串联型APF。

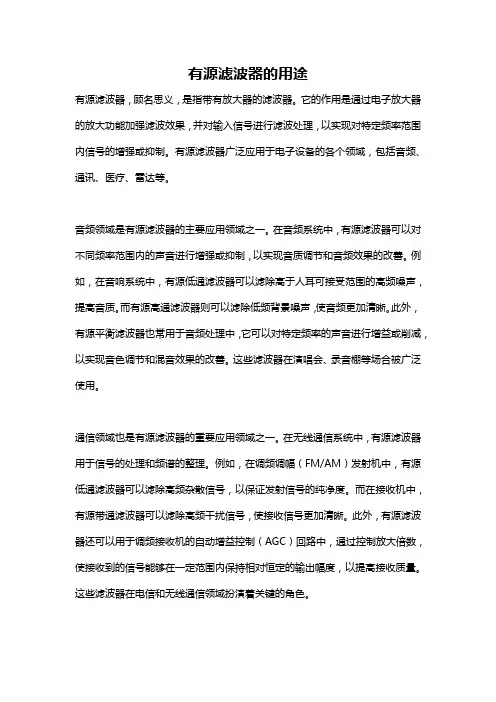

有源滤波器的用途
有源滤波器的用途有源滤波器，顾名思义，是指带有放大器的滤波器。
它的作用是通过电子放大器的放大功能加强滤波效果，并对输入信号进行滤波处理，以实现对特定频率范围内信号的增强或抑制。
有源滤波器广泛应用于电子设备的各个领域，包括音频、通讯、医疗、雷达等。
音频领域是有源滤波器的主要应用领域之一。
在音频系统中，有源滤波器可以对不同频率范围内的声音进行增强或抑制，以实现音质调节和音频效果的改善。
例如，在音响系统中，有源低通滤波器可以滤除高于人耳可接受范围的高频噪声，提高音质。
而有源高通滤波器则可以滤除低频背景噪声，使音频更加清晰。
此外，有源平衡滤波器也常用于音频处理中，它可以对特定频率的声音进行增益或削减，以实现音色调节和混音效果的改善。
这些滤波器在演唱会、录音棚等场合被广泛使用。
通信领域也是有源滤波器的重要应用领域之一。
在无线通信系统中，有源滤波器用于信号的处理和频谱的整理。
例如，在调频调幅（FM/AM）发射机中，有源低通滤波器可以滤除高频杂散信号，以保证发射信号的纯净度。
而在接收机中，有源带通滤波器可以滤除高频干扰信号，使接收信号更加清晰。
此外，有源滤波器还可以用于调频接收机的自动增益控制（AGC）回路中，通过控制放大倍数，使接收到的信号能够在一定范围内保持相对恒定的输出幅度，以提高接收质量。
这些滤波器在电信和无线通信领域扮演着关键的角色。
医疗领域也是有源滤波器的重要应用领域之一。
在医疗设备中，有源滤波器可以用于生理信号的处理和干扰信号的滤除。
例如，在心电图（ECG）仪器中，有源滤波器可以通过滤除高频噪声和基线漂移，改善信号质量，以便医生准确地分析心电图。
而在电子血压计中，有源滤波器可以滤除外界干扰信号，以保证测量结果的准确性。
此外，有源滤波器还可以用于核磁共振（MRI）和超声诊断等医疗设备中，通过滤除杂散信号和噪声，提高图像质量和诊断准确性。
这些滤波器在医疗领域对于患者的诊断和治疗至关重要。
雷达领域也是有源滤波器的主要应用领域之一。
有源电力滤波器
一、有源电力滤波器本系列产品是以高性能的数字处理器（DSP）为核心，采用高频电力电子变换技术，进行谐波抑制和动态无功补偿的新型电力电子装置。
原理图原理有源电力滤波器(APF:Active Power Filter)采用并联的方式，通过实时检测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等、方向相反的电流注入供配电系统中，实现滤除谐波、动态补偿无功的功能。
应用本产品可广泛应用于企业、商业和机关团体的供配电系统中。
其主要应用的行业包括：电力系统、石油、烟草、化工、冶金、制药、造船、汽车制造、电信、水泥、矿山、电气化铁路、造纸、精密机械加工、焊接、纺织、印刷、精密电子、半导体生产企业等。
特点实时跟随、动态补偿采用基于瞬时无功功率理论的谐波电流检测技术，实时检测谐波电流。
通过瞬时电流跟踪控制，实现谐波电流动态补偿，自动跟踪负载谐波变化，具有高度可控性和快速响应性。
优异的补偿特性补偿性能不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险。
也可以用来抑制供电系统中因谐波引起的系统谐振。
灵活的补偿方式一机多能，不仅能治理谐波，而且能补偿无功、提高功率因数。
既可对单个谐波源独立补偿，也可对多个谐波源集中补偿。
治理谐波时还可实现对指定次谐波进行治理。
DSP智能监控DSP高速检测和运算，确保谐波检测和补偿控制精准有效；兼具智能监控功能，装置操控灵活，运行参数、工作状态一目了然，故障自动诊断；具备远程通讯接口，可通过PC机实时监控。
先进的功率变换设计采用最新的IGBT高频开关器件，主电路为桥式全控PWM变流器，具有体积小、效率高、可靠性高的特点，先进的多重化技术实现整机容量的扩展。
标准化模块化设计功率电路或控制电路采用模块或组（插）件结构，在实现标准化生产的同时提高了产品的可靠性和可维修性。
型号说明操作显示面板 DSP电路板规格和技术参数二、滤波方案的选择针对供配电网供电质量受到污染，同一供配电网上的其它敏感负载工作受到影响，以及本身电网的功率因数较低，实用的滤波补偿解决方案主要有以下几种：方案一集中补偿针对整个电网进行综合治理，可采用无功补偿或无源滤波器。
有源滤波器在低压配电系统中的应用
有源滤波器在低压配电系统中的应用摘要：随着科技的发展及居民生活质量的提高，电能质量越来越受重视。
波形是电能质量的三大要素之一，而电网中过多的谐波含量会让波形产生畸变，如果不进行有效的谐波治理会严重影响电能质量，进而威胁电网的正常运行甚至居民的生命财产安全。
本文通过对江苏理文纸业PM10纸机技术改造工程低压配电系统设计实例的分析，简要介绍了谐波的产生、谐波对电力系统的危害，以及无源滤波器与有源滤波器的工作原理、区别，提出了宜采用有源滤波装置的场合及其设备布置时应注意的问题。
关键词：低压配电；谐波；无源滤波；有源滤波1 引言在工业和商业电力系统运行过程中，有时会出现一些莫名其妙的故障或事故。
比如，在用电设备总功率及功率因数都在允许范围内时，某些补偿电容器或熔断器发热烧毁，测控元件及保护装置产生异常误差或者误动作，负荷开关失控，生产工艺或产品质量不稳定等问题。
其中很可能的元凶就是：谐波。
在理想情况下，我国电力系统电压及电流为标准的50Hz正弦波形，但是由于许多非线性电气设备的投入运行，其电压、电流波形实际上不是标准的正弦波形，而是产生了不同程度的畸变。
供电设备在高频分量的作用下，集肤效应增大，涡流、磁滞等影响增加，进而引起元件异常发热、损耗增加，对测控元件及保护设备产生干扰引起误动作或者拒动，严重影响并联电容器的寿命，降低断路器的开断能力，造成通讯线路的故障等。
2 无源滤波器与有源滤波器无源滤波器：又称LC滤波器，其本质就是利用电感、电容和电阻的串并联组合关系构成滤波电路，使其对某些频次的电流呈现出谐振状态，从而达到滤除该次谐波而基波分量不受影响的目的。
谐振状态时电路对该频次电流成纯阻性,感抗值与容抗值大小相等方向相反，由公式：,可知谐振频率:，由此公式对电感、电容值进行调整即可组成不同谐振频率的组合电路。
特点：结构简单、成本低廉、运行可靠性高、运行费用低，至今仍被广泛应用。
有源滤波器（APF）：一种用于动态抑制谐波、补偿无功功率的新型电力电子装置，采用现代电力电子技术，基于高速DSP器件的数字信号处理技术，通过对采集信号的处理，生成与电网谐波电流幅值相等、方向相反的补偿电流注入电网，主动对谐波电流进行补偿或抵消。
电力滤波器
电力滤波器1. 引言电力滤波器是一种电子设备，用于去除电力系统中的谐波和干扰。
谐波和干扰可能来源于电力供应来源、电机、电子设备和其他非线性负载。
这些谐波和干扰会导致电力系统性能下降，引起电压和电流失真，并对相关设备的正常运行产生负面影响。
电力滤波器通过消除这些谐波和干扰，提高电力系统的质量和稳定性。
本文将介绍电力滤波器的工作原理、分类、应用场景以及常见的滤波器类型。
2. 工作原理电力滤波器通过将谐波和干扰的频谱与所需的频谱进行比较，以确定要过滤掉的频率范围。
滤波器可以根据频率范围的不同选择不同的滤波器类型，如低通滤波器、高通滤波器、带通滤波器等。
一般来说，电力滤波器的工作原理可以概括为以下几个步骤：1.传感器监测电力系统中的谐波和干扰，将其转换为电信号。
2.控制单元接收来自传感器的信号，并分析其频谱特征。
3.控制单元根据预设的滤波要求生成相应的滤波器参数。
4.滤波器单元根据控制单元提供的参数，对输入信号进行滤波处理。
5.处理后的信号送回电力系统，保证电力质量和稳定性。
3. 分类根据应用场景和滤波要求的不同，电力滤波器可以分为多种类型。
下面介绍几种常见的电力滤波器分类。
3.1 有源滤波器有源滤波器是一种使用主动元件（如晶体管、放大器等）来实现滤波功能的滤波器。
它能够通过对输入信号进行放大和相位调整的方式，提供更高的滤波效果。
有源滤波器通常适用于对频谱特征要求较高的场景，如无线通信、音频设备等。
3.2 无源滤波器无源滤波器是一种使用无源元件（如电阻、电容、电感等）来实现滤波功能的滤波器。
它在电路中不需要外部能量输入，只通过被动元件的频率选择性来实现滤波效果。
无源滤波器通常适用于对频谱特征要求不高的场景，如电源滤波、线性电路等。
3.3 阻抗型滤波器阻抗型滤波器是一种利用阻抗特性来实现滤波功能的滤波器。
它通过改变电源和负载之间的阻抗匹配来降低电力谐波和干扰。
阻抗型滤波器通常适用于电力系统中谐波较多的场景，如工业生产设备、电力传输等。
有源滤波应用场景
有源滤波应用场景
有源滤波器（Active Filter）是一种利用电子电路来实现滤波功能的设备，它可以根据需要对信号进行处理，滤除或抑制特定频率的信号。
有源滤波器在各种应用场景中有广泛的应用，以下是一些常见的应用领域：
1. 通信系统：在通信系统中，有源滤波器可以用于滤除或抑制带外噪声和干扰，提高信号质量。
例如，在无线通信、卫星通信和光纤通信等领域，有源滤波器可以用于滤除邻道干扰、热噪声等。
2. 音频处理：在音频处理领域，有源滤波器可以用于改善音质，消除杂音和背景噪音。
例如，在音频放大器、音频均衡器和音频处理器等设备中，有源滤波器可以提高音频信号的质量。
3. 电力系统：在电力系统中，有源滤波器可以用于滤除或抑制电网中的谐波和噪声。
例如，在电力电子设备、变频器和电机等设备中，有源滤波器可以提高电力系统的稳定性和可靠性。
4. 工业控制：在工业控制领域，有源滤波器可以用于滤除或抑制控制系统中的噪声和干扰。
例如，在伺服驱动器、变频器和传感器等设备中，有源滤波器可以提高控制系统的精度和稳定性。
5. 医疗设备：在医疗设备中，有源滤波器可以用于滤除或抑制设备产生的噪声和干扰。
例如，在超声波设备、心电监护仪和生物传感器等设备中，有源滤波器可以提高医疗设备的性能和可靠性。
有源滤波器在许多应用场景中都有重要的作用，可以有效改善信号质量，提高设备的性能和稳定性。
有源电力滤波器在八大行业中的应用
有源电力滤波器在八大行业中的应用安科瑞王志彬2019.031.电气化铁路，电气化铁路一般使用直流电机拖动，因此是一个市政方面的主要谐波源。
2.高精度自动化生产线，高精度自动化生产线本身不产生谐波，但是对于电能质量有很高的要求，因此需要在高精度自动化生产线的供电侧安装有源滤波器，以降低谐波对生产线的影响3.不稳定负荷的应用场合，不稳定负荷不是有源电力滤波器的主要市场之一。
4.港口机械，港机是大型的提升设备，一般都采用很大的变频器，因此是港口机械主要的谐波发生源，因此对于该类应用场合也应作为有源滤波器的市场方向之一。
5.钢铁厂，钢铁厂的电弧炉、轧钢机等是主要的谐波发生设备，且主要是冲击性负荷，对钢铁厂附近的其它负荷有很大影响。
6.有色冶金，有色冶金的负荷除电弧炉性质的负荷外，还由于采用直流湿法冶金而产生大量的直流成分。
7.办公大楼、大型商业区等节能灯和空调集中场所，办公大楼、大型商业区等节能灯和空调集中场所的谐波情况也非常严重，谐波治理方法宜采用集中治理方法，以节省成本。
8.变频设备的应用场合，随着技术的进步，变频设备大量应用于各类场合，变频设备会产生大量的谐波，因此，这类场合是有源电力滤波器主要的目标市场之一。
安科瑞ANAPF有源电力滤波器1、概述1.1谐波的产生电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。
对非正弦的畸变电流作傅立叶级数分解，其中频率与工频相同的分量为基波，频率是基波频率整数倍的分量为谐波。
谐波是电能质量的重要指标。
1.2谐波的危害●谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。
大量三次谐波流过中线会使线路过热，甚至引起火灾。
●谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等；使变压器局部严重过热；使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏。
APF有源电力滤波器的应用场合领域有哪些
2.2 产品特点 ● DSP+FPGA 全数字控制方式，具有极快的响应时间，先进的主电路拓扑和控制算法，精度更高、 运行更稳定； ● 一机多能，既可补谐波，又可兼补无功，可对 2～31 次谐波进行全补偿或指定特定次谐波进行补 偿； ● 具有完善的桥臂过流保护、直流过压保护、装置过温保护功能； ● 模块化设计，体积小，安装便利，方便扩容； ● 采用 7 英寸大屏幕彩色触摸屏以实现参数设置和控制，使用方便，易于操作和维护； ● 输出端加装滤波装置，降低高频纹波对电力系统的影响； ● 多机并联，达到较高的电流输出等级； ● 拥有自主专利技术。 2.3 主要技术参数
2、产品介绍 2.1 工作原理
ANAPF 系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进 行快速实时的跟踪和补偿。其原理为：ANAPF 系列有源电力滤波器通过 CT 采集系统谐波电流，经 控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流 幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
3.1.2 根据变压器容量和行业类型选型
3.1.3 根据快速选型表查表选型 查表步骤： 步骤 1：确定变压器容量和变压器负载率（一般在 0.6~0.8）； 步骤 2：根据变压器负载率确定表 2、表 3 或表 4； 步骤 3：确定电流总谐波畸变率（THDi）（表 1 中 THDi 值为参考值，仅在估算谐波电流时使用）； 步骤 4：根据变压器容量及 THDi 参考值确定相应的谐波电流值； 步骤 5：考虑到一定的裕量，选择相应容量的 ANAPF 有源电力滤波器。
石化行业 由于生产的需要，石化行业中存在着大量泵类负载，并且不少泵类负载都配有变频器。变频器的大量 应用使石化行业配电系统中的谐波含量大大增加。目前绝大部分变频器整流环节都是应用 6 脉冲将交 流转化为直流，因此产生的谐波以 5 次、7 次、11 次为主。其主要危害表现为对电力设备的危害及 在计量方面的偏差。使用有源电力滤波器可以很好地解决这方面的问题。
有源滤波器的工作原理及应用领域
有源滤波器的工作原理及应用领域有源滤波器是一种基于放大器电路的滤波器，它采用了电子元件来增强和调整信号的特定频率成分。
本文将介绍有源滤波器的工作原理及其应用领域。
一、工作原理有源滤波器的核心组件是放大器，放大器能够放大输入信号并输出经过滤波的信号。
有源滤波器通常采用运算放大器作为放大器，因为运算放大器具有高增益、低失真和宽带宽等优点。
有源滤波器可以根据需要选择不同的滤波器类型，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
它们通过调整电路中的元件参数来实现不同的滤波功能。
例如，低通滤波器能够通过阻断高频信号而只允许低频信号通过，相反，高通滤波器则只允许高频信号通过而阻断低频信号。
有源滤波器也可以根据需要实现不同的滤波特性，如滚降率和截止频率等。
滚降率是指滤波器对于不同频率的信号的衰减速率，截止频率则是指滤波器的输出信号开始衰减的频率。
二、应用领域1. 通信系统有源滤波器在通信系统中有着广泛的应用。
例如，在收音机和电视机中，有源滤波器用于分离和放大特定频率范围内的信号，以实现音频和视频的高质量输出。
此外，有源滤波器还可以用于调制解调器和无线电接收器等通信设备中，用于滤除干扰信号，提高信号质量。
2. 音频设备有源滤波器在音频设备中也有着重要的应用。
例如，音频放大器通常使用有源滤波器来滤除噪音和杂音，提高音频信号的质量。
此外，音频均衡器也是一种特殊的有源滤波器，它可以通过调节不同频率范围内的信号增益，来实现对音频信号的频率调节。
3. 信号处理有源滤波器广泛应用于信号处理领域。
在数字信号处理（DSP）系统中，有源滤波器被用于滤除噪声、提取信号、去除干扰等功能。
例如，在音频处理中，有源滤波器可以用于去除低频或高频背景噪音，提高音频信号的清晰度。
4. 仪器设备有源滤波器也被广泛应用于各种仪器设备中。
例如，在功率分析仪中，有源滤波器被用于滤除非基波分量，提高功率测量的准确性；在心电图仪中，有源滤波器被用于滤除噪音和干扰，使心电信号更加清晰。
有源滤波器
有源滤波器有源滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能对大小和频率都变化的谐波以及变化的无功进行补偿，它可以克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点，获得比无源滤波器更好的补偿特性，控制精度高、治理效果好，已逐渐成为谐波治理的重要技术手段和今后谐波治理领域的发展方向。
有源滤波器产品设计符合欧洲及国际标准，是全球模块化技术的先驱，是模块化技术的代言者！有源滤波器作为萨梅特电能质量家族杰出的一员，以领先的科技、卓越的性能、可靠的技术以及明显的价格优势广泛应用于国内外众多大企业，获得普遍的推崇和高度的赞誉！有源滤波器采用模块化结构作为整个产品的核心，具有动态响应性好、反应速度快、控制精度高、安全便捷等特点，可对电网当中2-63次频次的谐波都能进行有效的治理，可广泛应用于冶金、钢铁、金属加工、汽车、港口、石油、化工、医疗、矿山、机房、数据中心等对电能质量有高要求的场合。
优点：模块化结构,集成度高；无需现场检测数据，即装即用；容量扩展容易，只需直接并联即可；采用电力级接插件，支持热拔插，安装和售后服务方便，只需直接更换损坏的模块即可；多模块并联时不存在主从关系，不会因主模块故障而陷入瘫痪；适合快速变动的负载情况，以及其他无源滤波无法治理的场合；在特殊情况下还可作为性能优异的动态无功补偿装置；与其他进口同类产品比较，性能指标更加优异，性价比更高性能及参数：滤波次数：2-63次；95%以上的谐波滤除率，全球领先；响应速度＜5ms，全球领先；产品适应电压范围为-40%-20%，为全球最宽（400V产品）；独立风道—免维护设计；自动限流，不发生过载；保证不与系统发生谐振；可根据需要设置为：只补偿谐波、只补偿无功、同时补偿谐波和无功；采用智能型IGBT模块，高达35KHz快速通断速度；每个模块具备所有功能，可独立运行；模块化产品易于安装运输和售后服务；保护功能非常强大,具备完整的过载保护、过电流保护、短路保护、过压保护、过温保护等；执行IEEE-519标准（国际标准）、GB/T1459-93和GB/Z 17625.6-2003（国内标准）治理效果：达到或优于谐波IEEE-519标准（国际标准）和GB-T14549-93（国内标准）。
有源电力滤波器在某数据中心的应用
有源电力滤波器在某数据中心的应用有源电力滤波器在某数据中心的应用电力滤波器是一种被广泛应用的电力设备，用于减少电网中由于非线性负载和其他装置引起的谐波和噪声。
有源电力滤波器是新型电力滤波器，作为一种能够主动响应电网谐波及噪声的设备，其在数据中心中的应用将被探讨。
一、数据中心数据中心是现代社会的重要组成部分，它提供了各种网络服务，如云计算、存储、计算等等。
根据IDC的统计，全球的数据中心数量总计已达到8600个以上。
由于数据中心是大功率负载的集中地，它们产生的谐波和噪声会对电网造成很大的负担，也会对数据中心本身的电气设备造成破坏，因此必须采取相应的措施来减少这些负担和损害。
二、有源电力滤波器有源电力滤波器是一种由电子元件和电源共同组成的装置，它的基本工作原理是在电力系统上形成一个响应式负载，其输出信号与负载对电网上信号的响应方向相反，从而能够控制电网上的谐波和噪声。
与被动滤波器相比，有源电力滤波器具有更强的抑制功率，同时它也可以控制电网电压的波动范围，防止电压骤变引起的问题。
三、应用案例某数据中心是一家提供云计算服务的企业，其数据中心位于城市中心，电网电压的稳定性较差，且有很多负载都是非线性负载，因此数据中心一直面临谐波和噪声的问题。
而有源电力滤波器可以精确控制电网谐波和噪声的频率和幅值，使其满足标准负载的要求，因此该数据中心决定引入有源电力滤波器来解决电力负载问题。
引入有源电力滤波器之后，数据中心的电网稳定性得到了显著提高，其内部负载的运行也趋向于正常。
在过去几个月的使用中，有源电力滤波器在消除谐波和噪声的方面表现得非常出色，其效果明显，因此数据中心的维护人员对它的效果都非常满意。
四、结论有源电力滤波器是当今电力滤波技术中最具前瞻性和实用性的一种，其灵活的控制能力可以应对各种电力负载中谐波和噪声的问题。
对于数据中心来说，谐波和噪声的产生会影响到数据中心的稳定性和正常运行，因此有源电力滤波器的应用可以帮助数据中心解决这些问题，保障数据中心的稳定性，提高其服务水平，从而满足客户的需求。
有源电力滤波器在现代建筑电气中的应用分析
有源电力滤波器在现代建筑电气中的应用分析摘要：近年来，现代建筑电气中各种开关电源、不间断电源、电力电子器件用量越来越大，使得配电系统的谐波污染日益严重，由谐波引起的各类事故和故障不断发生，对国民经济和生产、生活造成了不必要的损失，因此谐波危害的严重性受到了人们的广泛关注。
本文通过对有源电力滤波器的研究，并在现代建筑电气系统中的应用，以此来降低系统中的谐波含量，提高供电质量。
关键词：有源电力滤波器APF；谐波治理；无功补偿一、有源电力滤波器在建筑电气中应用的重要性近年来，随着电力电子技术的广泛应用，电能得到了更加充分的利用。
但电力电子装置自身所具有的非线性也使得电网的电压和电流发生畸变，这些高度非线性设备数量和额定容量的日益增大使得电力系统谐波污染问题日益严重，已成为了影响电能质量的公害，对电力系统的安全，经济运行造成了极大的影响，而另一方面供电方及其电力系统设备，用户及其用电器对电能质量的要求越来越高，这一矛盾使得人们对谐波污染问题越来越重视。
二、谐波产生的原因在电力系统中，谐波产生的根本原因是由于非线性负载所致。
当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。
所有的非线性负荷都能产生谐波电流。
现代建筑中谐波主要来自两方面：一是大量非线性负荷形成的谐波源，例如计算机系统、开关电源、电子式荧光整流器、调光器、不间断电源（UPS）、磁性铁芯设备、家用电器等导致配电系统的电压、电流发生畸变，产生谐波；二是公用电网本身具有一定的谐波含量和配电变压器作为谐波源产生的谐波，由公用电网侧传输至配电系统。
三、谐波对建筑电气的影响及危害现代建筑中产生的谐波电压和谐波电流，对配电系统是一种污染，不但使楼宇中的电气设备与电子设备及楼宇智能化系统用电环境恶化，并对周围的通信系统甚至配电系统以外的设备造成危害。
现代建筑电能质量问题中最严重的是谐波干扰问题。
现代建筑中大量电力电子装置在使用中产生的谐波电流如果不加治理直接注入电网，将使供电变压器低压侧谐波电压升高，低压侧负荷由于相互干扰而无法正常工作，另一方面谐波电压通过供电变压器传递到高压侧从而干扰其他用户。
有源滤波器在地铁中的应用
有源滤波器在地铁中的应用摘要: 地轨道交通系统的用电设备种类复杂,造成了恶劣的谐波环境，对保证电力系统和设备的安全正常运行造成了极大的威胁。
本文通过对谐波问题产生的原因进行分析，提出利用有源滤波器来消除谐波，并提出了工程实施的解决方案。
关键词：地轨道交通系统；谐波；有源滤波器1、引言随着科技的进步，城市化水平的不断提高，城市ditie交通与人们日常生活息息相关。
地轨道交通系统的用电设备缤纷复杂，其中像电力机车、空调水泵及风机、电梯、机房网络设备、UPS、灯光调控系统、消防系统、监控系统和其他电力电子设备分布在整个地铁的应用现场。
造成了恶劣的谐波环境，对保证电力系统和设备的安全正常运行造成了极大的威胁。
本文通过对谐波问题产生的原因进行分析，提出切合工程实施的解决方案。
2、轨道交通供电中存在的电能质量问题轨道供电系统中主要存在以下五点问题：(1) 轨道交通的供电系统是比较特殊的单相供电，这样导致了三相的严重不平衡。
(2) 电铁轨道交通供电系统是经大功率整流桥整流输出后供机车取流牵引，目前国内电铁机车都是采用直流斩波器作为牵引机车直流电源整流系统，机车牵引取流时负荷变化剧烈及快速，产生大量11 次、13 次谐波电流[1]。
(3) 其次是站用变频器、UPS、开关电源大量非线性负荷（3 次、5 次、7 次等），且随着节能的需要，变频负荷所占比重逐年提高。
变频负荷逐年增加，其产生的谐波电流也在相应增加。
(4) 电力机车频繁启动、加速、制动使得系统无功快速变化，谐波存在也增加了系统无功的损耗，致使功率因数变化不定且低下。
(5) 根据GB50157-2003《地铁设计规范》，地铁动力照明供电系统应采用并联电力电容器作为无功补偿装置。
从理论上，该电力电容器无论在基波下还是在谐波下均表现为容性，因此，对于不论是来自于配电变压器高压侧的谐波还是来自于低压变频负荷产生的谐波均会起到放大作用。
其放大作用已被国内多个地铁系统的实测结果所验证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源电力滤波器装置主要应用于什么场合安科瑞王志彬2019.03小编给大家分享下有源电力滤波器装置主要应用场合领域：随着国内外电力电子技术的发展，大量由电力电子开关构成的、具有非线性特性的用电设备广泛应用于冶金、钢铁、交通、化工等工业领域，如电解装置、电气机车、轧制机械、高频炉等，故国内外电网中的谐波污染状况日益严重。
电网中的高次谐波会造成旋转电机和变压器过热，使电力电容器组工作不正常，甚至造成热击穿损坏；对电力系统中的发电机、调相机、继电保护自动装置和电能计量等也有很大危害，严重时会引发设备误动作，造成重大事故；谐波污染对通信、计算机系统、高精度加工机械，检测仪表等用电设备也有严重的干扰。
因此，必须采取有效的措施来消除电网中的高次谐波。
在低压配电网中这些谐波污染问题显得尤为突出，严重影响到各种类大型厂矿的正常生产，如钢铁、煤矿、化工、纺织等企业，以及IT和大规模微电子集成电路企业，造成产品报废，生产线停产，生产设备的寿命骤减甚至损坏。
目前用户通常采用并联型无源滤波器来抑制谐波，但存在不少缺陷。
现在的趋势是采用电力电子装置进行谐波补偿，即有源电力滤波器（APF）与前者相比apf有源滤波器能对变化的谐波进行迅速的动态跟踪补偿，而且补偿特性不受电网阻抗的影响。
有源电力滤波器装置必定是消除谐波的主导产品安科瑞ANAPF有源电力滤波器1、概述1.1谐波的产生电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。
对非正弦的畸变电流作傅立叶级数分解，其中频率与工频相同的分量为基波，频率是基波频率整数倍的分量为谐波。
谐波是电能质量的重要指标。
1.2谐波的危害●谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。
大量三次谐波流过中线会使线路过热，甚至引起火灾。
●谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等；使变压器局部严重过热；使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏。
●引起电网谐振，使得谐波电流放大几倍甚至数十倍，会对系统，特别是对电容器和与之串联的电抗器形成很大的威胁，经常使电容器和电抗器烧毁。
●谐波会导致继电保护，特别是微机综合保护器与自动装置误动作，造成不必要的供电中断和生产损失。
谐波还会使电气测量仪表计量不准确，产生计量误差，给用电管理部门或电力用户带来经济损失。
●临近的谐波源或较高次谐波会对通信及信息处理设备产生干扰，轻则产生噪声、降低通信质量、计算机无法正常工作，重则导致信息丢失，使工控系统崩溃。
1.3有源电力滤波器产品效益●使谐波指标满足国家标准，避免供电部门罚款或中断供电；●降低变压器损耗；●减少谐波污染，降低谐波对自动控制装置、电能计量装置、继电保护装置的干扰，保证供配电系统安全稳定运行；●避免谐波过电压和谐波过电流对电气设备的危害，延长设备使用寿命；●节能降耗，提高功率因数，节约电费，避免罚款。
1.4执行标准GB/T14549-1993《电能质量：公用电网谐波》GB/T15543-2008《电能质量：三相电压不平衡度》GB/T12325-2008《电能质量：供电电压偏差》GB/T12326-2008《电能质量：电压波动和闪变》GB/T18481-2001《电能质量：暂时过电压和瞬态过电压》GB/T15945-2008《电能质量：电力系统频率偏差》GB17625.1-2012《电磁兼容限值谐波电流发射限值》GB/T15576-2008《低压成套无功功率补偿装置》2、产品介绍2.1工作原理ANAPF系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。
其原理为：ANAPF系列有源电力滤波器通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
图2-1ANAPF有源电力滤波器原理图2.2产品特点●DSP+FPGA全数字控制方式，具有极快的响应时间，先进的主电路拓扑和控制算法，精度更高、运行更稳定；●一机多能，既可补谐波，又可兼补无功，可对2～31次谐波进行全补偿或指定特定次谐波进行补偿；●具有完善的桥臂过流保护、直流过压保护、装置过温保护功能；●模块化设计，体积小，安装便利，方便扩容；●采用7英寸大屏幕彩色触摸屏以实现参数设置和控制，使用方便，易于操作和维护；●输出端加装滤波装置，降低高频纹波对电力系统的影响；●多机并联，达到较高的电流输出等级；●拥有自主专利技术。
2.3主要技术参数表2-1ANAPF有源电力滤波器技术参数2.4产品3、产品应用3.1容量计算方法谐波是由非线性设备产生的，而每种设备的实际工作状态都不同。
因此实际谐波电流需采用专门设备进行测量，考虑到设备的技术及经济性，设计谐波治理装置的额定谐波补偿电流应略大于系统谐波电流。
由于谐波电流本身的测量与计算比较复杂，况且在设计时往往很难采集到足够的电气设备使用中的谐波数据，可以根据下列公式估算谐波电流进行选型。
3.1.1根据负载额定电流和行业类型选型3.1.2根据变压器容量和行业类型选型3.1.3根据快速选型表查表选型查表步骤：步骤1：确定变压器容量和变压器负载率（一般在0.6~0.8）；步骤2：根据变压器负载率确定表2、表3或表4；步骤3：确定电流总谐波畸变率（THDi）（表1中THDi值为参考值，仅在估算谐波电流时使用）；步骤4：根据变压器容量及THDi参考值确定相应的谐波电流值；步骤5：考虑到一定的裕量，选择相应容量的ANAPF有源电力滤波器。
注：表1～表4参见附录1。
3.2选型示例上海某工厂办公大楼变压器容量为250KVA，变压器负载率为0.8，主要负载为节能灯、变频空调和电梯等，属于办公楼宇。
变压器容量为250KVA；变压器负载率为0.8；负载类型属于办公楼宇，根据表1估算THDi为30%；查表4可得估算谐波电流值为83A；如果根据公式（2）计算，结果是一样的；考虑到一定的裕量，选择100A的ANAPF有源电力滤波器。
3.3治理方式分类与说明电能质量监测与治理系统针对不同的场合可选择不同的治理方案，一般有集中治理、局部治理和就地治理三种技术方案。
（一）集中治理集中治理上图示例本案例是在变电所低压电容柜中设置无功补偿，同时在配电前端设置有源电力滤波器，采用集中治理的方式抑制谐波。
集中治理适用于单台设备谐波含量小，但数量庞大、布局分散的场合，比如办公大楼(个人电脑、节能灯、变频空调、电梯等)，虽然单台设备的电流小，谐波含量低，但整栋大楼的总电流大，总谐波电流也大。
（二）局部治理局部治理上图示例本案例是在变电所低压电容柜中设置无功补偿，同时在局部谐波源前端设置有源电力滤波器，采用局部治理的方式抑制谐波。
局部治理适用于谐波源集中在某一条或几条馈出支路的配电系统，比如医院的精密仪器、UPS电源等，虽然单台设备的电流小，谐波含量低，但为防止其他设备产生的谐波对其干扰，采用局部谐波治理。
（三）就地治理上图示例本案例是在变电所低压电容柜中设置无功补偿，同时在主要谐波源的前端设置有源电力滤波器，采用就地治理方式的抑制谐波。
就地治理适用于谐波源比较明确且单台设备谐波含量较大的配电系统，比如大型商业区的景观照明、影剧院的可控硅调光设备、工业区的变频器调速设备等，单台设备电流大、谐波含量高、谐波电流大，为防止谐波电流影响其他用电设备，采用就地治理。
4应用案例4.1ANAPF在数据机房的应用▲项目背景：常熟智慧城市是一个市民卡信息中心，其中包括大型数据机房，对电能质量要求非常高；为了提高供电可靠度，采用大量的UPS作为设备电源，机房内还包含空调设备、照明设备等。
此类电力电子设备皆属于非线性负载，在使用过程中会产生大量谐波并注入系统中，主要以5次、7次为主；如果不进行谐波治理，对电网造成严重的污染，也影响机房中其他敏感设备，比如导致通信数据错误，甚至瘫痪、中断，降低了配电系统的安全性、可靠性。
▲治理方案：根据以往测量经验进行谐波分析与估算，谐波主要由UPS和一些非线性直流电源产生，供电系统由2台800kVA变压器及其一台800kW发电机组成，采用集中治理方案，在每台变压器下加装300A 有源电力滤波器，由两台150A并机实现，型号为ANAPF150-380/BGL，来自动跟踪补偿负载产生的谐波电流，保证整个系统安全可靠运行。
▲治理效果：图4-1治理之前A、B、C、N相电流波形和电流频谱由图可以看出，治理前，N线电流较大，3次、5次、7次等谐波频次含量较大；治理后，N线电流明显降低、各次谐波电流得到有效抑制，提高了供电系统的稳定性，消除了谐波对通信系统影响的危害，收到了良好的运行效果。
▲安装现场：图4-2安装现场4.2ANAPF在办公楼宇的应用▲项目背景：珠海横琴口岸项目是临时边检大楼的新建项目，为边检部门电气设备提供可靠电力支持，对电能质量要求较高；用电设备主要是大功率UPS、LED显示屏、空调、照明和报检大厅动力设备等，会产生大量谐波，其谐波主要包括3、5、7、9次；不进行合理治理，将对其他电气设备产生危害，如：大量的3次谐波造成中线过热甚至发生火灾；大量谐波造成变压器局部严重过热；继电保护发生误动作等。
▲治理方案：根据以往测量经验进行谐波分析与估算，谐波主要由UPS和一些非线性直流电源产生，该项目有1#、2#两个配电站，1#配电站有2台800kVA的变压器，2#配电站有2台1000KVA的变压器，分别采用集中治理方案，在每台变压器下加装ANAPF系列有源电力滤波器，由于安装空间有限，选择我司壁挂式有源电力滤波器进行嵌入式安装，1#配电站中#1和#2变压器下安装型号均为ANAPF75-380/BBL，2#配电站中#1和#2变压器下安装均为2台型号为ANAPF60-380/BBL的有源电力滤波器并机使用，保障了整个供电系统的稳定性。
▲治理效果：图4-4治理之后电流波形和各次谐波电流畸变率治理前电流波形发生畸变，三相电流畸变率分别为10.8%、11.1%、12.5%；在加装ANAPF系列有源电力滤波器后电流波形趋向正弦波，各次谐波得到有效抑制，电流畸变率明显降低，三相电流畸变率降至4.0%、4.1%、4.4%。
▲安装现场：4.3ANAPF在工业领域的应用▲项目背景：合肥日立建机是日立建机集团在中国最大的生产基地，其主要负载是变频器、电焊机和中频炉等，这类负载属于中污染设备，使用时电流变化很快，无功需求大，传统无功柜跟不上负载变化速度，导致功率因数很低，造成无功罚款；同时又会产生大量谐波流入电网中，谐波电流在线路上流动会产生压降，使得电压也畸变严重，致使一些精度高的生产设备不能正常运行，影响公司的生产，导致产品质量下降，给客户带来严重的经济损失。
