芯片制造半导体工艺教程
半导体芯片制造工艺流程
半导体芯片制造工艺流程一、晶圆生产过程1、切割原材料：首先，将原材料（多晶片、单晶片或多晶硅）剪切成小块，称之为原乳片（OOP）。
2、晶圆处理：将原乳片受热加热，使其变形，使其压紧一致，然后放入一种名叫抛光膏的特殊介质中，使原乳片抛光均匀，表面压处理完成后可以形成称做“光本”的片子，用于制作晶圆切片。
3、晶圆切片：将打磨后的“光本”放入切片机，由切片机按特定尺寸与厚度切割成多片，即晶圆切片。
4、外层保护：为防止晶圆切片氧化和粉化，需要给其外层加以保护，银镀层属于最常用的保护方式，银镀用于自行氧化或化学氧化，使晶圆切片的表面具有光泽滑润的特性，同时会阻止晶圆切片粉化，提升晶圆切片的质量。
二、封装1、贴有芯片的封装状态：需要将芯片封装在一个特殊容器，这个容器由多层金属合金制成，其中折叠金属层和金属緩衝層能够有效地抗震，同时能够预防芯片表面外来粉尘的影响，芯片的需要的部件，贴入折叠金属层的空隙中，用以安全固定。
2、针引线安装：引线是封装过程中用来连接外部与芯片内部的一种金属元件，一般由铜带按照需要的形状进行切割而成，由于引线的重要性，需要保证引线的装配使得引线舌语长度相等，防止引线之间相互干涉，芯片内部元件之间并不影响运行。
3、将口金连接到封装上：封装固定完毕后，需要给封装上焊上金属口金，来使得封装具有自身耐腐蚀性能，保护内部金属引线免于腐蚀。
4、将封装上封装在机柜中：把封装好的芯片安装在外壳体内，使得外壳可以有效地防止芯片的护盾被外界的破坏。
三、芯片测试1、芯片测试：芯片测试是指使用指定的设备测试芯片，通过检测芯片的性能参数，来查看芯片的表现情况，判断其是否符合要求，从而判断该芯片产品是否可以出厂销售。
2、功能测试：功能测试是检测半导体芯片的特殊功能，例如检查芯片操作程序功能是否达到产品要求，及看看芯片故障率是否太高等。
3、芯片温度：芯片也要进行温度测试，温度的大小决定了芯片的工作状况以及使用寿命，需要把比较详细的测量温度，用以检查芯片是否能够承受更高的工作温度条件；4、芯片功能检测：功能检测是常用的测试，如扫描检测或静态测试，根据设计上的配置，将芯片进行检测，来看看是否有损坏，看看功能是否正常，符合产品要求。
图解芯片制作工艺流程图ppt课件
.
17
• 光刻：由此进入50-200纳米尺寸的晶体管级别。一块晶圆
上可以切割出数百个处理器，不过从这里开始把视野缩小
到其中一个上，展示如何制作晶体管等部件。晶体管相当
于开关，控制着电流的方向。现在的晶体管已经如此之小，
一个针头上就能放下大约3000万个。
.
18
• 溶解光刻胶：光刻过程中曝光在紫外线下的光刻 胶被溶解掉，清除后留下的图案和掩模上的一致。
.
12
•芯 片 加 工 无 尘 车 间
.
13
.
14
• 光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过 程中浇上去的光刻胶液体，类似制作传统胶片的那种。晶 圆旋转可以让光刻胶铺的非常薄、非常平。
.
15
.
16
• 光刻：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得 可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。 掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上， 就会形成微处理器的每一层电路图案。一般来说，在晶圆上得到的电 路图案是掩模上图案的四分之一。
.
1
.
2
INTEL 图解芯片制作工艺流程
共九个步骤
.
3
.
4
• 沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤 其是石英)最多包含25％的硅元素，以二氧化硅(SiO2)的 形式存在，这也是半导体制造产业的基础。
.
5
.
6
• 硅熔炼：12 英寸/300毫米 晶圆级，下同。 通过多步净化 得到可用于半 导体制造质量 的硅，学名电 子级硅(EGS)， 平均每一百万 个硅原子中最 多只有一个杂 质原子。此图 展示了是如何 通过硅净化熔 炼得到大晶体 的，最后得到 的就是硅锭 (Ingot)。
芯片制造半导体工艺制程实用教程
• 特征尺寸的减小和电路密度的提高产生的结果是： • 信号传输距离的缩短和电路速度的提高，芯片或电 路功耗更小。
1.5 半导体工业的构成
• 半导体工业包括材料供应、电路设计、芯片制造和 半导体工业设备及化学品供应五大块。 • 目前有三类企业：一种是集设计、制造、封装和市 场销售为一体的公司；另一类是做设计和销售的公 司，他们是从芯片生产厂家购买芯片；还有一种是 芯片生产工厂，他们可以为顾客生产多种类型的芯 片。
1.1 半导体工业的诞生
• 电信号处理工业始于上个世纪初的真空管，真空 管使得收音机、电视机和其他电子产品成为可能。 它也是世界上第一台计算机的大脑。
• 真空管的缺点是体积大、功耗大，寿命短。当时 这些问题成为许多科学家寻找真空管替代品的动 力，这个努力在1947年 12月23日得以实现。也 就是第一只Ge合金管的
（元件 / 芯片）
年
水平
缩写 SSI MSI LSI VLSI ULSI
单位芯片内的器件数 2 ~ 50 50 ~ 5000 5000 ~100 000 100 000 ~ 1 000 000 > 1 000 000
小规模集成电路 中规模集成电路 大规模集成电路 特大规模集成电路 超大规模集成电路
诞生。如图所示。
1.2 固态器件
• 故态器件不仅是指晶体管，还包括电阻器和电容 器。 • Ge合金管的缺点是工作温度低，电性能差。 • 50 年代随着硅平面制造工艺的出现，很快就出现 了用硅材料制造的晶体管。 • 由于硅材料的制造温度 ( 熔点温度 1415℃) 和硅晶 体管的工作温度都优于锗 ( 熔点温度 937℃) ，加 之 SiO2 的天然生成使得硅晶体管很快取代了 Ge 晶 体管。
芯片制造半导体工艺实用教程
半导体制造工艺流程
半导体制造工艺流程半导体制造工艺是半导体芯片制造的基础流程，也是一项复杂且精细的工艺。
下面是一份大致的半导体制造工艺流程，仅供参考。
1. 半导体材料的准备：半导体材料通常是硅，需要经过精细的提纯过程，将杂质降低到一定程度，以确保半导体器件的性能。
还需要进行晶体生长、切割和抛光等工艺，以制备出适用于制造芯片的晶片。
2. 晶片清洗和处理：经过前面的准备步骤后，晶片需要进行清洗，以去除表面的杂质和污染物。
清洗包括化学溶液浸泡和超声波清洗等步骤。
之后，通过化学气相沉积等工艺，在晶片上形成氧化层或氮化层，以保护晶片表面。
3. 光刻和光刻胶涂布：在晶片表面涂布一层光刻胶，然后通过光刻机将设计好的芯片图案投射在胶涂层上，形成光刻胶图案。
光刻胶图案将成为制作芯片电路的模板。
4. 蚀刻：将光刻胶图案转移到晶片上，通过干式或湿式蚀刻工艺，将未被光刻胶保护的部分材料去除，形成电路图案。
蚀刻可以通过化学溶液或高能离子束等方式进行。
5. 激光刻蚀：对于一些特殊材料或细微的电路结构，可以使用激光刻蚀来实现更高精度的图案形成。
激光刻蚀可以通过激光束对材料进行精确的去除。
6. 金属薄膜沉积：在晶片表面沉积金属薄膜，以形成电路中的金属导线和连接器。
金属薄膜通常是铝、铜等材料，通过物理气相沉积或化学气相沉积等工艺进行。
7. 金属薄膜刻蚀和清洗：对金属薄膜进行蚀刻和清洗，以去除多余的金属，留下需要的导线和连接器。
8. 测量和测试：对制造好的芯片进行电学性能的测试和测量，以确保其符合设计要求。
9. 封装和封装测试：将芯片封装在外部环境中，通常采用芯片封装材料进行密封，然后进行封装测试，以验证封装后芯片的性能和可靠性。
10. 最终测试：对封装好的芯片进行最终的功能和性能测试，以确保其满足市场需求和客户要求。
以上是半导体制造的基本流程，其中每个步骤都需要高度的精确性和专业技术。
半导体制造工艺的不断改进和创新，是推动半导体技术不断进步和发展的重要驱动力。
芯片制造半导体工艺实用教程
1.6 器件制造
• 半导体器件制造分4个不同阶段： 1.材料准备 2.晶体生长与晶圆准备 3.芯片制造 4.封装
材料 晶体生长 准备 与晶圆准备
晶圆 制造 封装
第一步 材料准备
第二步晶体生长与晶圆准备
第三步 芯片制造
制造
电性测试 （芯片分捡）
在晶圆 上制造 单个 电路
每个电路 进行电 测试
第四步 封装
• 尺寸和数量是IC发展的两个共同目标。 • 芯片上的物理尺寸特征称为特征尺寸，将此定义
为制造复杂性水平的标准。
• 通常用微米来表示。一微米为1/10000厘米。 • Gordon Moore在1964年预言IC的密度每隔18～24
个月将翻一番，------摩尔定律。
（元件 / 芯片）
水平
小规模集成电路 中规模集成电路 大规模集成电路 特大规模集成电路 超大规模集成电路
封装 良品芯片
被封装 并测试
良品
1.3 集成电路
• 最早的集成电路仅是几个晶体管、二极管、电 容器、电阻器组成，而且是在锗材料上实现的， 是由德州仪器公司的杰克·基尔比发明的。如 图所示。右图是用平面技术制造的晶体管
坪区 -V
输出
+V
1.4 工艺和产品趋势
• 从以开始，半导体工业就呈现出在新工艺和器件 结构设计上的持续发展。工艺的改进是指以更小 尺寸来制造器件和电路，并使之具有更高的密度， 更多的数量和更高的可靠性。
第一章 半导体产业介绍
• 概述 微电子从40年代末的第一只晶体管（Ge合金管）
问世，50年代中期出现了硅平面工艺，此工艺不 仅成为硅晶体管的基本制造工艺，也使得将多个 分立晶体管制造在同在一硅片上的集成电路成为 可能，随着制造工艺水平的不断成熟， 使微电子 从单只晶体管发展到今天的ULSI。
芯片制造-半导体工艺制程实用教程-学习笔记
5、集成电路中器件的尺寸（特征图形尺寸－微米）和数量时 IC 发展的两个共同标志。集
同享有集成电路的专利；
4、集成电路（integrated circuit） 平面技术（planar technology） Kilby&Noyce 共
3、每个芯片中只含有一个器件的器件称为分立器件（晶体管、二极管、电容器、电阻器）
8、成本降低和性能提高这两个因素推动了固态电子在产品中的实用；据估计到 2008 年全 世界工业生产的晶体管将达到每个人 10 亿个；
9、电子工业可分为两个主要部分：半导体和系统（产品），涵盖印刷电路板制造商； 半导体产业由两个主要部分组成：一部分是制造半导体固态器件和电路的企业，生产过程 称为晶圆制造（wafer fabrication）,在整个行业有三种类型的芯片供应商，一种是集设计、制 造、封装和市场销售为一体的公司；另一种是做设计和晶圆市场的公司，他们从晶圆工厂购买 芯片；还有一种是晶圆代工厂，它们可以为顾客生产多种芯片 10、固态器件的制造阶段： 材料准备－晶体生长与晶圆准备－晶圆制造（前线工艺 FEOL 和后线工艺 BEOL）－封装 二氧化硅（沙子）－含硅气体－硅反应炉－多晶硅 11、场效应管（FET）；金属氧化物（MOS）；氧化掩膜；平面技术；外延； 12、1963 年塑封在硅器件上的使用加速了价格下滑，绝缘场效应管（IFET），互补型 MOS （CMOS）电路； 13、接触光刻机（contact aligner）、投射光刻机、离子注入机、电子束（E-beam）机、 膜版步进式光刻机（Stepper） 14、工业控制的技术竞争：自动化、成本控制、工艺特性化与控制、人员效率 15、国家技术发展路线图（National Technology Roadmap for Semiconductor，NTRS）
芯片制造―半导体工艺制程实用教程第六版课后答案
芯⽚制造―半导体⼯艺制程实⽤教程第六版课后答案芯⽚制造――半导体⼯艺制程实⽤教程（美）Peter Van Zant（彼得·范·赞特）课后习题答案本书是⼀本介绍半导体集成电路和器件制造技术，在半导体领域享有很⾼的声誉；包括半导体⼯艺的每个阶段：从原材料的制备到封装、测试和成品运输，以及传统的和现代的⼯艺；提供了详细的插扫⼀扫⽂末在⾥⾯回复答案+芯⽚制造――半导体⼯艺制程实⽤教程⽴即得到答案图和实例，并辅以⼩结、习题、术语表；避开了复杂的数学问题介绍⼯艺技术。
本书是⼀本介绍半导体集成电路和器件制造技术的专业书，在半导体领域享有很⾼的声誉。
本书的讨论范围包括半导体⼯艺的每个阶段：从原材料的制备到封装、测试和成品运输，以及传统的和现代的⼯艺。
全书提供了详细的插图和实例，并辅以⼩结和习题，以及丰富的术语表。
第六版修订了微芯⽚制造领域的新进展，讨论了⽤于图形化、掺杂和薄膜步骤的先进⼯艺和尖端技术，使隐含在复杂的现代半导体制造材料与⼯艺中的物理、化学和电⼦的基础信息更易理解。
本书的主要特点是避开了复杂的数学问题介绍⼯艺技术内容，并加⼊了半导体业界的新成果，可以使读者了解⼯艺技术发展的趋势。
Peter Van Zant 国际知名半导体专家，具有⼴阔的⼯艺⼯程、培训、咨询和写作⽅⾯的背景，他曾先后在IBM和德州仪器（TI）⼯作，之后再硅⾕，⼜先后在美国国家半导体（National Semiconductor）和单⽚存储器（Monolithic Memories）公司任晶圆制造⼯艺⼯程和管理职位。
他还曾在加利福尼亚州洛杉矶的⼭麓学院（Foothill College）任讲师，讲授半导体课程和针对初始⼯艺⼯程师的⾼级课程。
他是《半导体技术词汇》（第三版）（Semiconductor Technology Glossary, Third Edition）、《集成电路教程》（Integrated Circuits Text）、《安全第⼀⼿册》（Safety First Manual）和《芯⽚封装⼿册》（Chip Packag（美）Peter Van Zant（彼得·范·赞特）芯⽚制造――半导体⼯艺制程实⽤教程课后习题答案ing Manual）的作者。
芯片制造半导体工艺实用教程
测试与可靠性验证
功能测试
对芯片进行功能测试，确保其正常工作。
可靠性验证
通过一系列的实验和测试，验证芯片的可靠性和稳定性。
03 芯片制造半导体工艺材料
单晶硅材料
硅是微电子工业中的重要基础材 料，是制造集成电路、太阳能电 池板和微电子设备的主要原料。
单晶硅具有高纯度、高均匀性、 高完整性、低缺陷密度等特点， 是制造高性能集成电路和微电子
汽车电子领域的芯片制造半导 体工艺应用于发动机控制、安 全系统、娱乐系统等模块。
02 芯片制造半导体工艺流程
硅片制备
硅提纯
将硅元素提纯至 99.9999%以上，以满足
半导体制造的要求。
单晶生长
通过一定的技术手段， 在一定条件下生长出单
晶硅锭。
晶锭切片
将生长好的硅锭切成厚 度约200-300微米的硅
芯片制造半导体工艺的应用领域
01
02
03
04
通信领域
芯片制造半导体工艺广泛应用 于通信领域的各种电子设备， 如手机、基站、路由器等。
计算机领域
计算机领域的芯片制造半导体 工艺应用于CPU、GPU、内
存等关键部件。
消费电子领域
消费电子领域的芯片制造半导 体工艺应用于电视、音响、游
戏机等产品。
汽车电子领域
芯片制造的重要性
芯片制造是现代电子工业的基础，广 泛应用于通信、计算机、消费电子、 汽车电子等领域，对推动科技进步和 经济发展具有重要意义。
半导体工艺的发展历程与趋势
发展历程
半导体工艺经历了从晶体管到集 成电路、再到超大规模集成电路 的发展历程，不断追求更高的集 成度和更小的特征尺寸。
发展趋势
随着新材料、新工艺、新技术的 不断涌现，半导体工艺正朝着更 低成本、更高性能、更环保的方 向发展。
半导体芯片制作流程工艺
半导体芯片制作流程工艺半导体芯片制作可老复杂啦，我给你好好唠唠。
1. 晶圆制造(1) 硅提纯呢，这可是第一步，要把硅从沙子里提炼出来，变成那种超高纯度的硅，就像从一群普通小喽啰里挑出超级精英一样。
这硅的纯度得达到小数点后好多个9呢，只有这样才能满足芯片制造的基本要求。
要是纯度不够，就像盖房子用的砖都是软趴趴的，那房子肯定盖不起来呀。
(2) 拉晶。
把提纯后的硅弄成一个大的单晶硅锭，就像把一堆面粉揉成一个超级大的面团一样。
这个单晶硅锭可是有特殊形状的，是那种长长的圆柱体，这就是芯片的基础材料啦。
(3) 切片。
把这个大的单晶硅锭切成一片一片的，就像切面包片一样。
不过这可比切面包难多啦，每一片都得切得超级薄，而且厚度要非常均匀，这样才能保证后面制造出来的芯片质量好。
2. 光刻(1) 光刻胶涂覆。
先在晶圆表面涂上一层光刻胶，这光刻胶就像给晶圆穿上了一件特殊的衣服。
这件衣服可神奇啦，它能在后面的光刻过程中起到关键作用。
(2) 光刻。
用光刻机把设计好的电路图案投射到光刻胶上。
这光刻机可厉害啦，就像一个超级画家，但是它画的不是普通的画，而是超级精细的电路图案。
这图案的线条非常非常细，细到你都想象不到，就像头发丝的千分之一那么细呢。
(3) 显影。
把经过光刻后的晶圆进行显影，就像把照片洗出来一样。
这样就把我们想要的电路图案留在光刻胶上啦，那些不需要的光刻胶就被去掉了。
3. 蚀刻(1) 蚀刻过程就是把没有光刻胶保护的硅片部分给腐蚀掉。
这就像雕刻一样，把不要的部分去掉，留下我们想要的电路结构。
不过这个过程得非常小心，要是腐蚀多了或者少了，那芯片就报废了。
(2) 去光刻胶。
把之前用来形成图案的光刻胶去掉，这时候晶圆上就留下了我们想要的电路形状啦。
4. 掺杂(1) 离子注入。
通过离子注入的方式把一些特定的杂质原子注入到硅片中，这就像给硅片注入了特殊的能量一样。
这些杂质原子会改变硅片的电学性质，从而形成我们需要的P型或者N型半导体区域。
半导体制造全流程1
半导体制造全流程1当听到“半导体”这个词时，你会想到什么？它听起来复杂且遥远，但其实已经渗透到我们生活的各个方面：从智能手机、笔记本电脑、信用卡到地铁，我们日常生活所依赖的各种物品都用到了半导体。
每个半导体产品的制造都需要数百个工艺，整个制造过程分为八个步骤：晶圆加工-氧化-光刻-刻蚀-薄膜沉积-互连-测试-封装。
第一步晶圆加工所有半导体工艺都始于一粒沙子！因为沙子所含的硅是生产晶圆所需要的原材料。
晶圆是将硅(Si)或砷化镓(GaAs)制成的单晶柱体切割形成的圆薄片。
要提取高纯度的硅材料需要用到硅砂，一种二氧化硅含量高达95%的特殊材料，也是制作晶圆的主要原材料。
晶圆加工就是制作获取上述晶圆的过程。
① 铸锭首先需将沙子加热，分离其中的一氧化碳和硅，并不断重复该过程直至获得超高纯度的电子级硅(EG-Si)。
高纯硅熔化成液体，进而再凝固成单晶固体形式，称为“锭”，这就是半导体制造的第一步。
硅锭（硅柱）的制作精度要求很高，达到纳米级，其广泛应用的制造方法是提拉法。
② 锭切割前一个步骤完成后，需要用金刚石锯切掉铸锭的两端，再将其切割成一定厚度的薄片。
锭薄片直径决定了晶圆的尺寸，更大更薄的晶圆能被分割成更多的可用单元，有助于降低生产成本。
切割硅锭后需在薄片上加入“平坦区”或“凹痕”标记，方便在后续步骤中以其为标准设置加工方向。
③ 晶圆表面抛光通过上述切割过程获得的薄片被称为“裸片”，即未经加工的“原料晶圆”。
裸片的表面凹凸不平，无法直接在上面印制电路图形。
因此，需要先通过研磨和化学刻蚀工艺去除表面瑕疵，然后通过抛光形成光洁的表面，再通过清洗去除残留污染物，即可获得表面整洁的成品晶圆。
第二步氧化氧化工艺的作用是在晶片表面形成一层保护膜。
它可以保护晶片免受化学杂质的影响，防止漏电流进入电路，防止离子注入过程中的扩散，并防止晶片在蚀刻过程中滑动。
氧化过程的第一步是去除杂质和污染物，需要通过四步去除有机物、金属等杂质及蒸发残留的水分。
芯片制造半导体工艺制程实用教程
薄膜生长是半导体制造过程中的重要环节之一，其作用是在硅片表面生长一层或多层不同性质的 薄膜。本书从薄膜生长的基本原理入手，详细介绍了化学气相沉积、物理气相沉积等薄膜生长方 法。本书还介绍了薄膜生长过程中可能出现的问题及其解决方案。
这句话强调了半导体工艺制程的复杂性和跨学科性。在半导体工艺制程中， 需要运用物理、化学、材料科学等多个学科的知识，同时还需要进行不断的实验 和优化，才能制造出高性能的集成电路芯片。
“随着技术的发展，半导体工艺制程已经进入纳米时代，纳米级别的精度和 清洁度已经成为必要条件。”
这句话指出了半导体工艺制程进入纳米时代后，对精度和清洁度的要求变得 更加严格。在纳米级别上，半导体的性质和行为会发生显著的变化，因此需要采 用新的技术和方法来控制和优化这些变化，以确保制造出的集成电路芯片具有高 性能和稳定性。
这句话概括了芯片制造的复杂性和困难性。制造一颗集成电路芯片需要经过 从半导体材料制备到最后的封装测试等多个工艺步骤，每个步骤都需要精确控制 参数和严格的清洁度要求。这些工艺步骤需要在纳米级别进行控制，这需要高精 度的设备和精细的工艺流程设计。
“半导体工艺制程是一个多学科交叉的领域，需要物理、化学、材料科学等 多个学科的支撑。”
《芯片制造半导体工艺制程实用教程》这本书是一本非常实用的参考书籍，它涵盖了半导体制造 工艺的各个方面，包括硅片的制备、光刻、刻蚀、掺杂、薄膜生长等。通过学习本书，读者将深 入了解半导体制造工艺的基本原理和实际操作流程，从而为芯片制造行业打下坚实的基础。本书 还介绍了各种工艺中可能出现的问题及其解决方案，这些对于实际应用具有重要的指导意义。
芯片制造半导体工艺实用教程
芯片制造半导体工艺实用教程概述半导体芯片是现代电子行业中的重要组成部分，广泛应用于计算机、通信、消费电子等各个领域。
芯片制造工艺是生产芯片的核心环节，包括晶圆加工和封装测试两个主要步骤。
本教程将介绍芯片制造的基本流程和关键技术，帮助读者了解半导体工艺和芯片制造过程。
第一章：晶圆加工工艺1.1晶圆制备晶圆是半导体芯片制造的基础材料，通常由单晶硅制成。
本节将介绍晶圆制备的主要过程，包括单晶生长、切割和抛光等。
1.2光刻光刻是制备芯片图案的重要步骤，通过光刻胶和光刻机将设计图案转移到晶圆上。
本节将介绍光刻的原理、步骤和常见问题。
1.3电子束曝光电子束曝光是一种高分辨率的芯片制造技术，适用于制作微细结构。
本节将介绍电子束曝光的原理、设备和关键参数。
1.4电镀电镀是制备金属薄膜的常用技术，用于连接芯片各个部分。
本节将介绍电镀的原理、工艺和注意事项。
第二章：封装测试工艺2.1封装工艺封装是将芯片封装成器件的过程，包括芯片切割、铺线、焊接等。
本节将介绍封装工艺的步骤和常见封装形式。
2.2焊接技术焊接是芯片封装中的关键步骤，确保芯片与外部引脚的连接可靠。
本节将介绍常见的焊接技术和焊接质量控制方法。
2.3芯片测试芯片测试是确保芯片质量的关键环节，包括功能测试、可靠性测试等。
本节将介绍常见的芯片测试方法和测试设备。
2.4封装材料封装材料是封装工艺中的重要组成部分，直接关系到芯片的性能和可靠性。
本节将介绍常见的封装材料和其选择原则。
第三章：相关工艺技术3.1清洗技术清洗技术是芯片制造中的常用步骤，用于去除表面污染物和残留物。
本节将介绍芯片清洗的方法、设备和注意事项。
3.2热处理技术热处理技术是芯片制造中的关键工艺，用于改变材料的性能和结构。
本节将介绍常见的热处理方法和其应用领域。
3.3薄膜制备技术薄膜制备是芯片制造中的重要环节，用于制备功能性薄膜。
本节将介绍常见的薄膜制备方法和材料选择原则。
3.4工艺控制和质量管理工艺控制和质量管理是确保芯片制造过程稳定和质量可控的关键。
芯片制造-半导体工艺教程
芯片制造-半导体工艺教程Microchip Fabrication----A Practical Guide to Semicondutor Processing目录:第一章:半导体工业[1][2][3]第二章:半导体材料和工艺化学品[1][2][3][4][5]第三章:晶圆制备[1][2][3]第四章:芯片制造概述[1][2][3]第五章:污染控制[1][2][3][4][5][6]第六章:工艺良品率[1][2]第七章:氧化第八章:基本光刻工艺流程-从表面准备到曝光第九章:基本光刻工艺流程-从曝光到最终检验第十章:高级光刻工艺第十一章:掺杂第十二章:淀积第十三章:金属淀积第十四章:工艺和器件评估第十五章:晶圆加工中的商务因素第十六章:半导体器件和集成电路的形成第十七章:集成电路的类型第十八章:封装附录:术语表#1 第一章半导体工业--1芯片制造-半导体工艺教程点击查看章节目录by r53858概述本章通过历史简介，在世界经济中的重要性以及纵览重大技术的发展和其成为世界领导工业的发展趋势来介绍半导体工业。
并将按照产品类型介绍主要生产阶段和解释晶体管结构与集成度水平。
目的完成本章后您将能够：1. 描述分立器件和集成电路的区别。
2. 说明术语“固态，”“平面工艺”，““N””型和“P”型半导体材料。
3. 列举出四个主要半导体工艺步骤。
4. 解释集成度和不同集成水平电路的工艺的含义。
5. 列举出半导体制造的主要工艺和器件发展趋势。
一个工业的诞生电信号处理工业始于由Lee Deforest 在1906年发现的真空三极管。
1真空三极管使得收音机, 电视和其它消费电子产品成为可能。
它也是世界上第一台电子计算机的大脑，这台被称为电子数字集成器和计算器（ENIAC）的计算机于1947年在宾西法尼亚的摩尔工程学院进行首次演示。
这台电子计算机和现代的计算机大相径庭。
它占据约1500平方英尺，重30吨，工作时产生大量的热，并需要一个小型发电站来供电，花费了1940年时的400, 000美元。
最全半导体IC制造流程
最全半导体IC制造流程半导体是一种特殊的材料，可在一定条件下具有导电和绝缘特性。
半导体集成电路（IC）是在半导体材料上制造出的微小电子元件，可用于存储、处理和传输信息。
下面是半导体IC制造流程的详细步骤：1.单晶硅生长：首先，通过熔融法或气相沉积法将高纯度硅材料制备成硅单晶棒。
该单晶棒将充当晶圆的基材。
2.制备晶圆：将硅单晶棒锯成薄片，厚度通常为0.7毫米。
然后，使用化学机械抛光（CMP）将晶圆研磨成平坦表面。
3.清洗晶圆：使用一系列化学溶液和超纯水清洗晶圆表面，去除上一步骤中可能残留的污染物。
4.晶圆预处理：晶圆暴露在气氛中，以形成二氧化硅（SiO2）的保护层。
5.光刻：将光刻胶涂覆在晶圆上，然后使用光刻机按照特定的设计图案照射。
通过光刻胶的化学反应，将图案转移到晶圆表面。
6.电子束蒸发：使用电子束蒸发仪将金属材料蒸发到晶圆表面，形成导电线路，如金属电极。
7.离子注入：使用离子注入机将特定的离子注入晶圆表面，以改变导电性能。
此过程用于制造PN结，形成晶体管等。
8.化学腐蚀与刻蚀：使用刻蚀液和化学腐蚀液去除不需要的材料，只保留目标器件。
对于多层结构，需要多次重复该过程。
9.化学气相沉积（CVD）：在需要的区域上沉积薄膜材料。
CVD是一种通过化学反应在晶圆表面上沉积原子或分子的方法。
10.金属蒸发：使用电子束蒸发仪将金属材料蒸发到需要的区域。
11.腐蚀与刻蚀：再次使用腐蚀液和刻蚀液去除不需要的材料，以形成更加精细的器件结构。
12.清洗晶圆：使用超纯水和化学溶液清洗晶圆，去除可能残留的污染物。
13.封装和测试：将制造好的芯片封装在外壳中，以保护芯片并提供外部电路连接。
封装后，进行电性能测试和功能测试，确保芯片的质量和可用性。
14.品质控制：在整个制造过程中，需要严格控制生产参数和工艺流程，以保证成品的质量和稳定性。
此外，需要对每一批次的芯片进行品质检验，确保符合相关标准和规范。
半导体IC制造是一项复杂且精密的过程，涉及多个步骤和精准的设备。
芯片制造半导体工艺教程
芯片制造半导体工艺教程芯片制造是现代科技领域的重要一环，它涉及到半导体工艺的许多方面。
半导体工艺是制造芯片的关键技术，通过不同的工艺步骤来逐渐建立起芯片内部的结构，完成电子元件的制造和集成。
下面是一个关于芯片制造半导体工艺的简要教程。
1.半导体基板制备半导体基板是芯片制造的起点，常用的基板材料包括硅(Si)和蓝宝石(Sapphire)等。
制备过程包括切割、清洗和抛光等步骤，确保基板表面的平整度和纯度。
2.光刻技术光刻技术是芯片制造过程中的核心步骤之一，通过光刻设备将芯片设计投射到光刻胶上，然后使用紫外光刻胶暴光和显影工艺，将芯片图形定义到半导体基板上。
光刻技术要求高分辨率和高精度。
3.沉积工艺沉积工艺是用来制造电极、屏蔽层和绝缘层等元件的工艺步骤。
常用的沉积技术包括化学气相沉积(CVD)和物理气相沉积(PVD)等。
这些技术可以在半导体基板上沉积出亚微米级的材料层。
4.蚀刻工艺蚀刻工艺是用来去除不需要的材料或者改变材料形状的工艺步骤。
常见的蚀刻技术有湿法蚀刻和干法蚀刻等。
蚀刻工艺可以形成微细结构，用于制作通道、孔洞和线路等。
5.离子注入离子注入是将杂质掺杂到半导体材料中的工艺步骤。
这种工艺可以改变半导体材料的电学性质，用于制造电极和晶体管等元件。
离子注入工艺需要高能粒子束来注入杂质。
6.封装和测试封装是将已完成的芯片进行保护和连接的工艺步骤。
封装通常使用塑料封装或者金属封装等方式，以保护芯片免受外界环境的影响。
封装后的芯片需要进行测试和质量检查，以确保其功能正常和质量合格。
7.尺寸缩小随着芯片制造技术的发展，人们不断追求芯片的尺寸更小、性能更好。
为了实现这一目标，工艺师们持续改进和创新工艺步骤，例如多重暴光和多层叠加等技术，以提高芯片的集成度和性能。
总结：芯片制造的工艺教程可以分为基板制备、光刻技术、沉积工艺、蚀刻工艺、离子注入、封装、测试和尺寸缩小等步骤。
这些工艺步骤相互配合，逐渐构建出芯片内部的结构和元件。
半导体芯片生产工艺流程
半导体芯片生产工艺流程第一步：晶圆制备晶圆是半导体芯片的基板，通常由硅材料制成。
晶圆的制备包括以下步骤：1.片源选取：从整片的硅材料中选取出纯度较高的区域，作为晶圆的片源。
2.切割：将选定的片源切割成薄片，通常每片厚度约为0.7毫米。
3.扩散：在晶圆表面通过高温扩散将杂质元素掺入硅材料中，以改变硅的导电性能。
4.清洗：使用化学方法对晶圆进行清洗，以去除表面的杂质和污染物。
第二步：芯片制造在晶圆上制造半导体芯片的过程称为前向工艺，包括以下主要步骤：1.硅酸化：在晶圆表面涂覆一层薄的二氧化硅（SiO2）膜，用于保护晶圆表面和隔离电路部件。
2.光刻：通过将光线投射到晶圆上，将设计好的电路图案转移到光刻胶上，形成掩膜图案。
3.电离注入：使用高能离子注入设备将杂质元素注入到晶圆中，以改变硅的特性，形成PN结等半导体电路元件。
4.氧化：将晶圆加热至高温，并与氧气反应，使表面生成二氧化硅（SiO2）绝缘层，用于隔离电路元件。
5.金属沉积：通过物理或化学方法在晶圆上沉积金属层，用于形成电路的导线和连接。
6.蚀刻：使用化学溶液腐蚀晶圆表面的非金属部分，以形成电路图案。
7.清洗和检测：对制造好的芯片进行清洗和检测，以排除可能存在的缺陷和故障。
第三步：封装测试芯片制造完成后，需要进行封装和测试，以形成最终的可供使用的芯片产品。
封装测试的主要步骤包括：1.封装：将制造好的芯片放置在塑料或陶瓷封装体中，并使用焊接或线缝将芯片与封装体连接起来。
2.金线键合：使用金线将芯片的引脚与封装体上的引脚连接起来，以形成电路的连接。
3.制卡：将封装好的芯片焊接到载板上，形成芯片模块。
4.测试：对封装好的芯片进行功能测试、可靠性测试和性能测试，以确保芯片的质量和性能达到设计要求。
5.修补和排序：对测试后出现的故障芯片进行修补或淘汰，将合格芯片分组进行分类和排序。
以上就是半导体芯片生产工艺流程的主要步骤，每个步骤都需要精密的设备和技术来完成。
芯片制造-半导体工艺教程
1 第一章半导体工业—3生产阶段by r53858固态器件的制造有四个不同的阶段。
（图1.19）它们是材料准备、晶体生长和晶圆准备、晶圆制造、封装。
在第一个阶段，材料准备（见第二章）是半导体材料的开采并根据半导体标准进行提纯。
硅是以沙子为原料通过转化成为具有多晶硅结构的纯硅（图1.21）。
在第二个阶段，材料首先形成带有特殊的电子和结构参数的晶体，再进行晶体生长，之后，在晶体生长和晶圆准备（见第三章）工艺中，晶体被切割成称为晶圆的薄片，并进行表面处理（图1.21）。
另外半导体工业也用锗和不同半导体材料的混合物来制作器件与电路。
材料准备晶体生长与晶圆准备晶圆制造封装第三个阶段是晶圆制造，也就是在其表面上形成器件或集成电路。
在每个晶圆上通常可形成200到300个同样的器件，也可多至几千个。
在晶圆上由分立器件或集成电路占据的区域叫做芯片。
晶圆制造也可称为制造、FAB、芯片制造或是微芯片制造。
晶圆的制造可有几千个步骤，它们可分为两个主要部分：前线工艺是晶体管和其它器件在晶圆表面上的形成；后线工艺是以金属线把器件连在一起并加一层最终保护层。
遵循晶圆制造过程，晶圆上的芯片已经完成，但是仍旧保持晶圆形式并且未经测试。
下一步每个芯片都需要进行电测（称为晶圆电测）来检测是否符合客户的要求。
晶圆电测是晶圆制造的最后一步或是封装（packaging）的第一步。
二氧化硅(沙子) 含硅气体硅反应炉多晶硅1.20 二氧化硅到半导体应用级硅的转化多晶硅硅晶体生长硅晶圆封装通过一系列的过程把晶圆上的芯片分割开然后将它们封装起来。
封装起到保护芯片免于污染和外来伤害的作用，并提供坚固耐用的电气引脚以和电路板或电子产品相连。
封装是在半导体生产厂的另一个部门来完成的。
绝大数的芯片是被单个地封装起来的，但是混合电路、多芯片模块（MCMs）或直接安装在电路板上（COB）的形式正在日趋增加。
混合电路是在陶瓷基片上将半导体器件（分立和IC）和厚或薄膜电阻及导线还有其它电子元件组合起来的形式，这些技术将在第18章中作出解释。

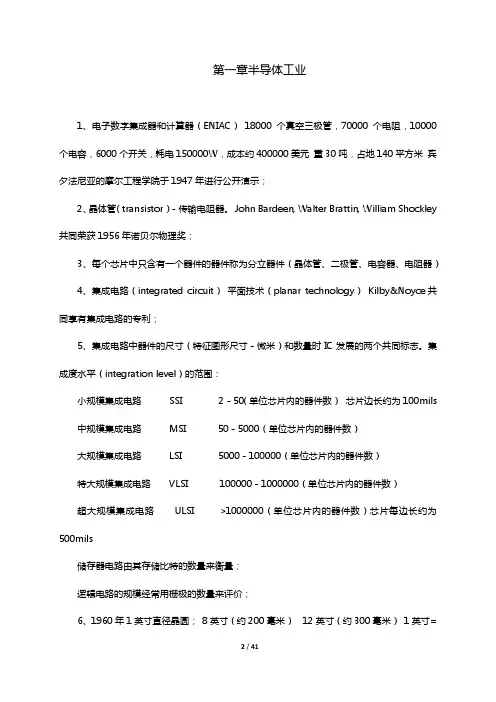

《芯片制造-半导体工艺制程实用教程》学习笔记
《芯片制造－半导体工艺制程实用教程》学习笔记整理：Anndi 来源：电子胶水学习指南（）本人主要从事IC封装化学材料（电子胶水）工作，为更好的理解IC封装产业的动态和技术，自学了《芯片制造－半导体工艺制程实用教程》，貌似一本不错的教材，在此总结出一些个人的学习笔记和大家分享。
此笔记原发在本人的“电子胶水学习指南”博客中，有兴趣的朋友可以前去查看一起探讨之！前言及序言（点击链接查看之）-----------------------------------1第1章半导体工业-----------------------------------------2—3第2章半导体材料和工艺化学品---------------------------4—5第3章晶圆制备-----------------------------------------------6第4章芯片制造概述---------------------------------------7—8第5章污染控制-------------------------------------------9—10第6章工艺良品率----------------------------------------11—12第7章氧化-----------------------------------------------13—14第8章基本光刻工艺流程—从表面准备到曝光------------15—17第9章基本光刻工艺流程—从曝光到最终检验------------18—20第10章高级光刻工艺-------------------------------------21—23第11章掺杂----------------------------------------------24—26第12章淀积----------------------------------------------27—29第13章金属淀积-----------------------------------------30—31第14章工艺和器件评估----------------------------------32—33第15章晶圆加工中的商务因素---------------------------34—35第16章半导体器件和集成电路的形成-------------------------36第17章集成电路的类型----------------------------------37—38第18章封装----------------------------------------------39—41 个人感慨----------------------------------------------------------41第一章半导体工业1、电子数字集成器和计算器（ENIAC）18000个真空三极管，70000个电阻，10000个电容，6000个开关，耗电150000W，成本约400000美元重30吨，占地140平方米宾夕法尼亚的摩尔工程学院于1947年进行公开演示；2、晶体管（transistor）－传输电阻器。
【半导体芯片制造】芯片制作工艺流程
芯片制作工艺流程工艺流程1) 表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。
2) 初次氧化有热氧化法生成SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力氧化技术干法氧化Si(固) + O2 àSiO2(固)湿法氧化Si(固) +2H2O àSiO2(固) + 2H2干法氧化通常用来形成，栅极二氧化硅膜，要求薄，界面能级和固定电荷密度低的薄膜。
干法氧化成膜速度慢于湿法。
湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。
当SiO2膜较薄时，膜厚与时间成正比。
SiO2膜变厚时，1膜厚与时间的平方根成正比。
因而，要形成较厚的SiO2膜，需要较长的氧化时间。
SiO2膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的O2及OH 基等氧化剂的数量的多少。
湿法氧化时，因在于OH基在SiO2膜中的扩散系数比O2的大。
氧化反应，Si 表面向深层移动，距离为SiO2膜厚的0.44倍。
因此，不同厚度的SiO2膜，去除后的Si表面的深度也不同。
SiO2膜为透明，通过光干涉来估计膜的厚度。
这种干涉色的周期约为200nm，如果预告知道是几次干涉，就能正确估计。
对其他的透明薄膜，如知道其折射率，也可用公式计算出(d SiO2) / (d ox) = (n ox) / (n SiO2)。
SiO2膜很薄时，看不到干涉色，但可利用Si的疏水性和SiO2的亲水性来判断SiO2膜是否存在。
也可用干涉膜计或椭圆仪等测出。
SiO2和Si界面能级密度和固定电荷密度可由MOS二极管的电容特性求得。
(1 00)面的Si的界面能级密度最低，约为10E+10 -- 10E+11/cm –2 .e V -1 数量级。
(100)面时，氧化膜中固定电荷较多，固定电荷密度的大小成为左右阈值的主要因素。
3) CVD(Chemical Vapor deposition)法沉积一层Si3N4(Hot CVD或LPCVD)。
