导线测量平差教程

计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。

如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差及以前版本没有设置限差，打开及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。

全站仪测量闭合导线如何平差计算出各点坐标

如果你想学习导线(闭合、符合、支导线），我可以传份学习资料给你，如果要严密平差建议用清华山维测量平差软件如果简单平差可以先推算方位角闭合差，然后将闭合差平均分配到每站测的角度上进行角度平差。

然后用平差后的角度推算坐标闭合差，得到的x和y的闭合差平均分配到每一站的坐标上即可，求得导线绝对闭合差，在除以导线全长得到导线全长相对闭合差导线平差主要是看方向中误差和导线全长闭合差及导线全长相对闭合差工程测量闭合导线差怎么计算的？？？闭合导线平差手算简单来讲分两步：1.先计算出导线闭合环内角和，它与理论值（n-2）x180相减产生的闭合差平均分配到各个转角。

使修正后的内角和等于理论值。

2.根据已知坐标方位角（已知两点坐标可求得坐标方位角）与修正后的各个转角值求出导线边坐标方位角。

再通过方位角、导线边的长度计算出各个导线边产生的坐标增量。

算到起算点后，X、Y 增量和的理论值均应为0。

但因观测误差，坐标增量和往往不等于0。

将偏差值平均分配到各个点位上，以消除偏差。

最后，用起算坐标依次加上修正后的坐标增量，就可以得到平差后各点的坐标值了。

从一个已知点出发，在连续测量多个点位后再到原出发点，这就叫导线的闭合，因为误差的存在，在闭合时有可能产生误差，这时你需要将误差以每根导线长度为权重进行平差。

看到百笑狂生的回答了，忍不住想说几句，这个什么“原位往复闭合”、“开路测量闭合”等等，你是从哪儿学来的概念？反正在测量这个专业里是没有这个概念的，楼主所说的导线测量，是建立平面控制网的一种最常见的测量方法，下面我简单介绍一下：一、导线进行测量共有三种方法：1、从一个已知点出发，依次对各个目标点进行测量，这种测量方式，因为累积误差的原因，在精度要求较高的场合一般不采用，也谈不上什么闭合不闭合的问题；2、从一个已知点出发，依次对各个目标点进行测量后，再回到这个已知点，也就是说，将已知点做为测量的最后一个点也进行测量。

如果没有误差出现，那么最后一个点的测量结果应与已知点相同，这就叫导线的闭合。

导线测量严密平差方法

全站仪观测导线测量平差方法的研究邱健壮1，赵燕2，李宗才3（1.山东农业大学水利土木工程学院，山东泰安 271018；2.龙口市土地管理局；3.临沂市岸堤水库管理局）摘要：针对全站仪观测导线能够即时直接得到待定点的近似坐标的特点，从而提出了便于实际应用的近似坐标平差和严密坐标平差方法。

分析了其原理和优点，并给出了实际操作的公式。

关键词：导线；平差；方位角；间接平差中图分类号： TU204 文献标识码：A 文章编号：1000-2324(2003)01-0096-04RESEARCH OF TRAVERSE ADJUSTMENT METHOD USING GENERAL TOTAL STATIONQIU Jian-zhuang，ZHAO Yan,LI Zong-cai(College of Water Conservancy and CivilEngineering,Shandong AgriculturalUniversity,Taian,271018,China)Abstract：On the basis of the characteristic that General Total Station can obtain immediately the approximate coordinates of point during observing traverse.This paper introduces the adjustment method of approximate and rigorous coordinates convenient to realistic application,and analysizes its theory and application advantages,and gives the formula convenient to realistic operation.Key words： traverse,adjustment,azimuth,adjustment by observation equations1 问题的提出随着全站仪在工程测量中应用的逐渐普及,采用导线作为测量的平面控制越来越广泛，导线一般多布设成单一导线。

导线测量平差教程

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。

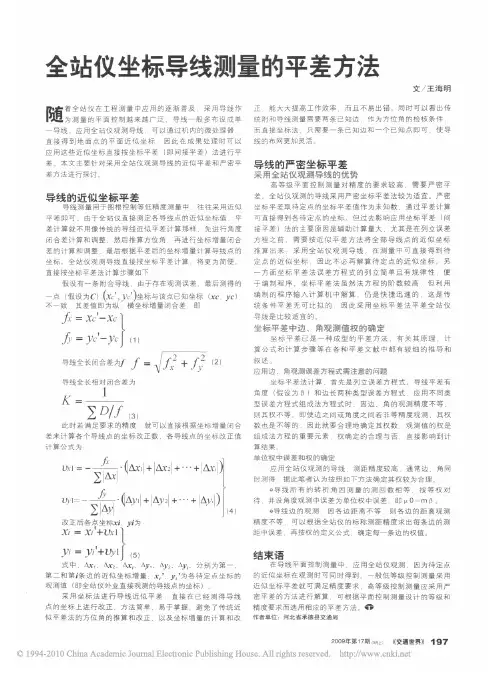

全站仪坐标导线测量的平差方法

随着全站仪在工程测量中应用的逐渐普及，采用导线作为测量的平面控制越来越广泛，导线一般多布设成单一导线。

应用全站仪观测导线，可以通过机内的微处理器，直接得到地面点的平面近似坐标，因此在成果处理时可以应用这些近似坐标直接按坐标平差（即间接平差）法进行平差。

本文主要针对采用全站仪观测导线的近似平差和严密平差方法进行探讨。

导线的近似坐标平差导线测量用于图根控制等低精度测量中，往往采用近似平差即可。

由于全站仪直接测定各导线点的近似坐标值，平差计算就不用像传统的导线近似平差计算那样，先进行角度闭合差计算和调整，然后推算方位角，再进行坐标增量闭合差的计算和调整，最后根据平差后的坐标增量计算导线点的坐标。

全站仪观测导线直接按坐标平差计算，将更为简便。

直接按坐标平差法计算步骤如下：假设有一条附合导线，由于存在观测误差，最后测得的一点（假设为C）坐标与该点已知坐标（xc，yc）不一致，其差值即为纵、横坐标增量闭合差，即（1）导线全长闭合差为f：（2）导线全长相对闭合差为：（3）此时若满足要求的精度，就可以直接根据坐标增量闭合差来计算各个导线点的坐标改正数，各导线点的坐标改正值计算公式为：（4）改正后各点坐标xi、yi为：（5）式中，∆x1、∆x2、∆x i、∆y1、∆y2、∆y i、分别为第一、第二和第i条边的近似坐标增量；x i’、y i’为各待定点坐标的观测值（即全站仪外业直接观测的导线点的坐标）。

采用坐标法进行导线近似平差，直接在已经测得导线点的坐标上进行改正，方法简单，易于掌握，避免了传统近似平差法的方位角的推算和改正，以及坐标增量的计算和改正，能大大提高工作效率，而且不易出错。

同时可以看出传统附和导线测量需要两条已知边，作为方位角的检核条件，而直接坐标法，只需要一条已知边和一个已知点即可，使导线的布网更加灵活。

导线的严密坐标平差采用全站仪观测导线的优势高等级平面控制测量对精度的要求较高，需要严密平差。

全站仪观测的导线采用严密坐标平差法较为适宜。

导线测量平差教程

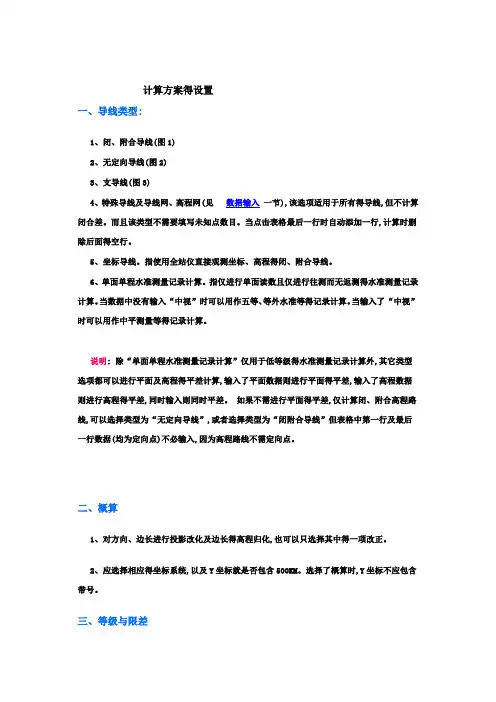

计算方案得设置一、导线类型:1、闭、附合导线(图1)2、无定向导线(图2)3、支导线(图3)4、特殊导线及导线网、高程网(见数据输入一节),该选项适用于所有得导线,但不计算闭合差。

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行,计算时删除后面得空行。

5、坐标导线。

指使用全站仪直接观测坐标、高程得闭、附合导线。

6、单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测得水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等得记录计算。

当输入了“中视”时可以用作中平测量等得记录计算。

说明: 除“单面单程水准测量记录计算”仅用于低等级得水准测量记录计算外,其它类型选项都可以进行平面及高程得平差计算,输入了平面数据则进行平面得平差,输入了高程数据则进行高程得平差,同时输入则同时平差。

如果不需进行平面得平差,仅计算闭、附合高程路线,可以选择类型为“无定向导线”,或者选择类型为“闭附合导线”但表格中第一行及最后一行数据(均为定向点)不必输入,因为高程路线不需定向点。

二、概算1、对方向、边长进行投影改化及边长得高程归化,也可以只选择其中得一项改正。

2、应选择相应得坐标系统,以及Y坐标就是否包含500KM。

选择了概算时,Y坐标不应包含带号。

三、等级与限差1、在选择好导线类型后,再选择平面及高程得等级,以便根据《工程测量规范》自动填写限差等设置。

如果填写得值不符合您所使用得规范,则再修改各项值得设置。

比如现行得《公路勘测规范》得三级导线比《工程测量规范》得三级导线要求要低一些。

2、导线测量平差4、2及以前版本没有设置限差,打开4、2及以前版本时请注意重新设置限差。

四、近似平差与严密平差得选择及近似平差得方位角、边长就是否反算1、近似平差:程序先分配角度闭合差再分配坐标增量闭合差,即分别平差法。

2、严密平差:按最小二乘法原理平差。

3、《工程测量规范》规定:一级及以上平面控制网得计算,应采用严密平差法,二级及以下平面控制网,可根据需要采用严密或简化方法平差。

闭合导线平差计算步骤

闭合导线平差计算步骤：1、绘制计算草图。

在图上填写已知数据和观测数据。

2、角度闭合差的计算与调整（1）计算闭合差：（2）计算限差：（图根级）（3）若在限差内，则按平均分配原则，计算改正数：（4）计算改正后新的角值：3、按新的角值，推算各边坐标方位角。

4、按坐标正算公式，计算各边坐标增量。

5、坐标增量闭合差的计算与调整（1）计算坐标增量闭合差。

有：导线全长闭合差：导线全长相对闭合差:（2）分配坐标增量闭合差若 K<1/2000 （图根级），则将、以相反符号，按边长成正比分配到各坐标增量上去。

并计算改正后的坐标增量。

6、坐标计算根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐标。

[ 例题 ] 如图所示闭合导线，试计算各导线点的坐标。

计算表格见下图：闭合水准路线内业计算的步骤：(1) 填写观测数据(2) 计算高差闭合差h f =∑h ，若h f ≤容h f时，说明符合精度要求，可以进行高差闭合差的调整；否则，将重新进行观测。

(3) 调整高差闭合差各段高差改正数：i hi i hi L L f V n nf V ·· ∑-=∑-=或各段改正高差：ii i V h h +=改(4) 计算待定点的高程闭合差(ｆh )水准路线中各点间高差的代数和应等于两已知水准点间的高差。

若不等两者之差称为闭合差高差闭合差的计算.支水准路线闭合差的计算方法.附合水准路线闭合差的计算方法.闭合水准路线闭合差的计算方法高差闭合差容许值（n 为测站数，适合山地）(L 为测段长度，以公里为单位，适合平地)水准测量中，消除闭合差的原则一般按距离或测站数成正比地改正各段的观测高差改正数每公里改正数各测段的改正数每一站改正数各测段的改正数计算的基本步骤高差闭合差的计算闭合差的调整高程的计算(见例题2)例题2高程误差配赋表首先：将检查无误的野外观测成果填入计算表，包括：各测段的距离和高差值h i已知数据第一步：高差闭合差的计算第二步：高差闭合差的调整各测段实测高差加改正数，得改正后的高差h i第三步：待定点高程的计算根据改正后的高差h i，由起始点Ⅲ18开始，逐点推算出各点的高程，列入表中最后算得的Ⅲ19点的高程应与已知的高程HⅢ19相等，否则说明闭合水准路线闭合水准路线的成果计算与附合水准路线基本相同，不同之处是检核条件与附合水准路线不同。

导线平差

12 51 180 1 （推算） 335708 180 1212652 3352400 12 （已知）*
4．坐标增量的计算及其闭合差的调整
（1）计算坐标增量根据已推算出的导线各边的坐标方位角和相应边的边长，计算各边的坐标增量。在本例中，导线边1-2的坐标增量为：
2 v 1082718 (10) 1082708 * 2
改正后的闭合导线内角之和应为
计算检核：
( n 2) 180
本例为540˚。
*
3．推算各边的坐标方位角
根据起始边的已知坐标方位角及改正后的水平角，推算其它各导线边的坐标方位角。 3352400 180 1082708 23 12 180 2 62351 03 360 26351 08 * 计算检核：最后推算出起始边坐标方位角，它应与原有的起始边已知坐标方位角相等，否则应重新检查计算。
AB AB
x A 435.56 m，y A 658.82 m 试计算终点B的坐标。
解
x B x A DAB cos AB
435.56m 135.62m cos 803654
457.68m yB y A DAB sin AB
658.82m 135.62m sin803654
f f p
，说明所测水平角符合要
求，可对所测水平角进行调整。 *
（3）计算水平角改正数
将角度闭合差反号平均分配到各观测水平角中，也就是每个水平角加相同的改正数vβ，vβ的计算公式为：
f v n
计算检核：
水平角改正数之和应与角度闭合差大小相等符号相反，即
v

(整理)导线测量平差教程—计算方案设置

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。

附和导线平差计算详细教程，留着慢慢学习！

附和导线平差计算详细教程，留着慢慢学习！本篇继续讲解附和导线的内业平差。

平差顾名思义就是把总误差进行平均分配，让每个点的误差都控制在允许的范围内。

平差有两种方式，一是手动平差，二是软件平差。

本文讲解手动平差，这个过程能让新手测量员们掌握平差的原理，和相关的基础知识。

本文还是以上篇的实例来讲解，开始前先来看看上篇文章中我们外业观测的记录。

第1步，制作平差计算表并填入已知数据在Excel中按适当格式制作一个《附和导线平差计算表》（表格我已经做好了，需要的可以给我发私信），然后按要求输入起始边和附和边的起、终点坐标并计算方位角和边长。

再参照观测记录表在”测点“栏中依次填入各个测点，在”观测左角值”栏中填入每个测站测得的平均角值，在“距离”栏中填入各导线边的平均边长。

填入后的效果如下图：注：已知边的方位角和边长的计算方式很多，比如用5800计算器的Pol函数，道路之星的测站、CASS查询等。

第2步，计算角度闭合差计算角度闭合差，是为了检验外业角度观测的精度是否满足相应等级导线的技术要求。

如果实测的角度闭合差<>相关计算公式：实测角度闭合差=实测附和边方位角-理论附和边方位角实测附和边方位角=起始边方位角-N*180+实测左角值之和容许角度闭合差各等级导线有相应规定（各等级导线的技术要求在上篇文章中）。

注：N为测量站数，方位角取值范围是0度（含）到360度（不含），大于360度的减去360度，小于0度的加上360度。

本案例经计算：角度闭合差=7.1秒，容许闭合差=22秒，观测精度合格。

第3步，计算左角改正数经过角度闭合差的计算，确定外业成果合格后，就要计算左角改正数。

左角改正数=角度闭合差的相反数/测站个数改正后左角值=观测左角值+左角改正数本案例角度闭合差=7.1秒，那么左角改正数=-7.1/5=-1.42秒。

分配说明：为尽量平均分配误差，我们可将改正数保留1位小数，所以案例中每个测站分配-1.4秒，这时还有0.1秒未得到分配。

附合导线严密平差算法总结

附合导线严密平差算法总结图1如图的单一附合导线，有4个已知点A、B、C、D，2个未知点TP1、TP2。

设观测边数为n, 则未知点数为n-1, 观测角数为n+1。

以上图为例，n = 3。

观测边为：S1 = B->TP1,S2 = TP1->TP2, S3 = TP2->C思路：由于A、B坐标已知，则可以算出起始方位角，再根据B点坐标和每个观测角（夹角，左角）推算出TP1、TP2、C点的近似坐标值。

如果是用全站仪进行测量，则用盘左盘右重复观测求平均的方式，直接测出TP1、TP2、C点的近似坐标值以及CD的方位角。

再根据c点的已知坐标与近似坐标求坐标闭合差，由CD的已知方位角和近似方位角求角度闭合差，两个闭合差联立求得边长和角度的改正数，最后求得未知点的坐标平差值。

条件平差过程：1.建立条件方程，求得条件系数2.求法方程系数3.求权阵4.计算出联系数K5.解算出观测值改正数V6.由观测值和改正数计算平差值详细步骤如下：1、建立条件方程在单一附合导线中，只需要三个条件方程即：方位角附合条件、纵坐标附合条件和横坐标附合条件方程。

（省略了条件方程的推导过程，详细过程请查看参考资料：《测量平差.pps》）（1）方位角附合条件[Vβi]n+11+ Wβ= 0式中，Wβ= - （T0– T CD+ [βi]n+11 - （n+1）*180°）（角度闭合差）βi ——角度观测值（夹角，左角）Vβi ——各观测角的改正数。

如果是用全站仪观测，则Wβ= - （T CD– T CD）式中，T CD ——CD的方位角观测值，T CD ——CD的已知方位角（2）纵坐标X附合条件方程[Cos TI * VSi]1n - （1/ ρ”）* [(Yn+1- Yi) * Vβi]1n - W x = 0;式中，TI——各方位角观测值（近似值）VSi——边长改正数Yn+1—— C点即终止点的横坐标Y的观测值（近似值）Yi——待定点的横坐标Y的观测值Wx = - （Xn+1- XC）XC—— C点即终止点的纵坐标X的已知值ρ” = 2062.65（3）横坐标Y附合条件方程[Sin TI * VSi]1n + （1/ ρ”）* [(Xn+1- Xi) * Vβi]1n– W Y = 0;式中，TI——各方位角观测值（近似值）VSi——边长改正数Xn+1—— C点即终止点的纵坐标X的观测值（近似值）Xi——待定点的纵坐标X的观测值WX = - （Yn+1- YC）YC—— C点即终止点的横坐标Y的已知值ρ” = 2062.652、求条件方程的系数矩阵联立3个方程得改正数条件方程组：[Vβi]n+11+ Wβ= 0[Cos TI * VSi]1n - 1/ ρ”* [(Yn+1- Yi) * Vβi]1n - W x = 0;[Sin TI * VSi]1n + 1/ ρ”* [(Xn+1- Xi) * Vβi]1n– W Y = 0;其系数矩阵arrA为：（即改正数V的系数，此处以图1为例， n = 3）3、联系数法方程（简称法方程）AP-1A T K – W = 0A——系数矩阵arrAK ——乘系数P ——权阵W ——闭合差矩阵由上得法方程的系数阵N：N = AP-1A T（权的推导见参考资料：《全站仪观测导线测量平差方法的研究.pdf》）角度权：P βi = 1；（因为角度的标称精度是固定的，各观测角权值相等）边长权：P Si = (μ0 *μ0 ) / （M D * M D ）（误差比例系数固定，边长的误差与距离有关，因此不一致）式中，μ0 ——先验测角中误差，以秒为单位 M D —— 距离观测中误差若导线边长为S i （米），e1 为仪器的边长标称固定误差（mm ），e2为仪器的边长比例误差系数（无单位），则M D = ± （e1 + e2 * S i * 0.001）mm 需转化为厘米：M D = M D ** 0.1 （cm ）由于此处是要P 的逆矩阵P -1,因此要求P 的各元素的倒数（P 是对角矩阵，对角矩阵的逆矩阵就是原矩阵元素的倒数） Psi = 1/ Psi ；由上可得，P -1 矩阵如下：4、求改正数由于N 已经在前面的步骤中求出，求N 的逆矩阵。

导线平差
