复合材料层压板铺层设计的方法及试验验证结果

复合材料层压板铺层设计的方法及试验验证结果

复合材料层压板铺层设计的方法及试验验证结果引言结构设计是指根据结构设计的原始条件,按照结构设计的基本要求,提出合理的设计方案以及进行具体的细节考虑,绘制出结构图纸,在需要时还须写出相应的技术文件,以使生产单位能根据这些数模/ 图纸和技术文件进行生产。

结构所受到的载荷、设计方法是结构布局与结构元件尺寸设计的基本依据,飞机结构必须保证足够的强度、刚度、疲劳寿命和损伤容限设计要求。

在进行民用飞机复合材料层压板结构铺层设计时,主要按复合材料地板稳定性分析方法开展。

飞机结构中没有绝对的纯剪板,也没有单向的承拉/ 压板,对于复合受载的结构,设计师在对结构功能和传载路经进行分析后,根据工程经验忽略小载荷,结合成熟经典的设计理论和方法,布置结构并设计出具体的截面形式。

下面将阐述复合材料层压板铺层设计的方法及试验验证结果:1 层压板屈曲分析用常用的工程算法为结构元件设计提供支持。

1. 1 铺层设计参数目前,机体结构复合材料层压板的常用设计方法是采用对称均衡铺层,主要采用0°、±45°、±90°的标准铺层角。

这四个铺层角一般可以满足载荷设计要求,同时也能简化分析和制造。

基本铺层设计准则有:(1)要有足够多的铺层,其纤维轴线与内力拉压方向一致,以最大限度利用纤维的高强度、高刚度特性。

(2)应避免相同取向的铺层叠置。

如难以满足此要求,则不能将4 层以上取向相同的铺层叠置,以减小边缘分层现象发生。

(3)对于较厚的(一般6 ~ 16 层)层压板,相邻的铺层角度变化一般不要超过6°毅,也就是说不要用0°和90°,或45°和-45°的相邻铺层,以避免固化应力产生的微观裂纹和有利于层间剪切应力的传递。

( 4) 0°、±45°、±90°四种铺层中每一种至少要占10%,以防止任何方向的基体直接受载。

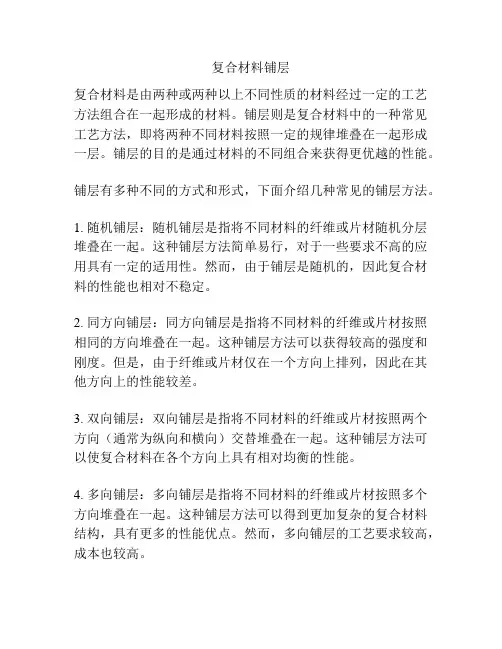

复合材料铺层

复合材料铺层

复合材料铺层复合材料是由两种或两种以上不同性质的材料经过一定的工艺方法组合在一起形成的材料。

铺层则是复合材料中的一种常见工艺方法,即将两种不同材料按照一定的规律堆叠在一起形成一层。

铺层的目的是通过材料的不同组合来获得更优越的性能。

铺层有多种不同的方式和形式,下面介绍几种常见的铺层方法。

1. 随机铺层:随机铺层是指将不同材料的纤维或片材随机分层堆叠在一起。

这种铺层方法简单易行,对于一些要求不高的应用具有一定的适用性。

然而,由于铺层是随机的,因此复合材料的性能也相对不稳定。

2. 同方向铺层:同方向铺层是指将不同材料的纤维或片材按照相同的方向堆叠在一起。

这种铺层方法可以获得较高的强度和刚度。

但是,由于纤维或片材仅在一个方向上排列,因此在其他方向上的性能较差。

3. 双向铺层:双向铺层是指将不同材料的纤维或片材按照两个方向(通常为纵向和横向)交替堆叠在一起。

这种铺层方法可以使复合材料在各个方向上具有相对均衡的性能。

4. 多向铺层:多向铺层是指将不同材料的纤维或片材按照多个方向堆叠在一起。

这种铺层方法可以得到更加复杂的复合材料结构,具有更多的性能优点。

然而,多向铺层的工艺要求较高,成本也较高。

铺层工艺的选择通常取决于具体的应用需求。

不同的铺层方法可以用来强化不同的方面,例如强度、刚度、韧性等。

此外,在铺层的过程中,还可以加入一些其他的元素,如填充剂、增强纤维等,以进一步改善复合材料的性能。

在工程实践中,铺层是一种常见且有效的方法来设计和制造复合材料。

通过选择合适的铺层方法和优化材料组合,可以获得理想的复合材料性能,满足不同领域的需求。

基于Hypersizer的复合材料结构铺层设计和铺层过渡设计

基于Hypersizer的复合材料结构铺层设计和铺层过渡设计
0. 9 im 。 1 l q
1 2 铺 层 过渡设 计流 程 . 本 文 采 用 H pri r 行 铺 层 设 计 和 铺 层 过 y es e 进 z
渡设 计 。首 先 , 据 模 型 不 同 部 位 的受 载 情 况 进 根
行 分 析 , 算 出不 同 位 置 的 初 步 铺 层 厚 度 和 铺 层 计
比例 , 按 照 铺 层 设 计 要 求 排 列 出满 足 条 件 的 铺 并
层顺 序 。然 后 , 据 两 两 相 邻 区域 的铺 层 顺 序 进 根
行铺 层 递 减设 计 工 作 。 整 个模 型 的铺 层 和 铺 层 递
减 可 能 出 现 不 协 调 的 现 象 , 根 据 铺 层 设 计 原 则 需
中图法分类号
V 1. ; 2 4 8
文献标志码

为 了提 高航 空 器 、 天 器 的性 能 和竞 争力 , 航 需 提 高 结 构 的使 用 寿 命 , 轻 结 构 的 固 有 重 量 。采 减
用 复合 材 料 是 实 现 上 述 目标 的一 个 有 效 途 径 。 目
重效 果 和较高 的 结构 效 率 , 否则 适得 其 反 。针 对 这
航 空航 天结 构 不 同部 位 的 载 荷 条 件 和 结 构 形 状 并不 相 同 , 需设 计 的铺 层 厚 度 和铺 层 比例 和铺 层 顺 序也 不一 致 。同 时 , 需 要 有 良好 的复 合 材 料铺 也 层 过渡 设 计 , 节 整 个 结 构 的铺 层 厚 度 和 铺 层 顺 调
层设计和铺层过渡设计。首先 , 将模 型划分成 不同的设计 区域 , 根据不 同设计 区域的受载 情况 进行分析计 算, 设计铺层 厚度、 铺层 比例和铺层顺序 。然后 , 铺层过渡 区设 计铺层递减方 式, 在 并按 照铺层设计 原则重新调 整原先 的铺层 。最 终得 出满足符

复合材料铺层设计

复合材料铺层设计

复合材料铺属谡计复金材料制件最基本的单元是铺层。

铺层是复合材料制件中的一层单向带戎织杨形成的复合材料单向层。

由两层或多层同种或不同种材抖铺层层合庄制而成的复合材料板材称为层合板。

复合材料层庄结构件的基本单元正是这种按各种不同铺层役计要素纽成的层今核。

本章主要介绍由壽性能连续纤维与树脂基体材料构成的层仝结构和夾层结构设计的基本原理和方比,也介绍复合材抖结构在导弹结构中的应用。

一>层合核及其表示方法⑴轴层及其方向的表示铺层是层合板的基本结构单元,其厚度很萍,通帝约为0」〜0.3mmo铺层中增强纤维的方向或织杨彳至向纤维方向为材抖的主方向(1向:即纵向丿;垂直于增强纤维方向或织场的纬向纤维方向为材抖的另一个主方向(2向:印橫向丿。

1—2 坐标糸为材料的主坐标糸,又称正轴坐标糸’x・y坐标糸为设计参考坐标糸,如图10.1.1所示。

12图10.1.1 层材料正轴与偏轴坐标系和应力铺层是有方向性的。

铺层的方向用纤维的揣向角(铺屋角丿e表示。

所谓铺向角(铺尾角)就是铺层的纵向与层合板参考坐标X铀之间的爽角,由X铀到纤维纵向送肘针淡转为正。

参考坐标糸X-Y与材抖主方向重合则为正轴坐标糸。

X-Y 方向与材料主方向不重合则称偏轴坐标糸,如图10.1.1 (bj所示。

铺层的正抽应力与偏軸应力也在图10.1.1中标朗。

(2) $合核的表示方法为了满足役计.制凌和力学性能分析的需要,必须简朗地表示出层合板中各铺层的方向和层合顺序,故对层合板规定了朗确的表示方法,如表10」」所示。

二.单层复合材料的力学性能单层的力学性能是复合材抖的基本力学性能,即材抖工程常数。

由于单层很薄,一般仅考虑单层的面力学性能,故假设为平面应力状态。

单层点材料主軸坐标糸常是正交各向异性材料,A其主方向上芷一点处的正应支$只与该点处的正应力6i, 62有关,而与剪应力“2无关;同肘,该点处剪应支丫口也仗与零应力T a有关,而与正应力无关。

材抖工程常数共9个:纵向和橫向暉性模<•入和入2、主湎松比们2、纵横审切弹性棋受02,共四个弹性帚数;还有纵向拉伸和压缩務度X】、X2 ,横向拉伸与公编僅盛£、丫2,以横育切径废S共五个强度参数。

复合材料铺层厚度和角度设计

复合材料铺层厚度和角度设计

复合材料铺层厚度和角度设计
复合材料铺层厚度和角度的设计需要考虑以下几个方面:
1.总层数:产品总厚度h=n1h1+n2h2+n3h3,其中n1,
n2,n3为对应材料的层数,h1,h2,h3为材料固化后的单层厚度。

2.铺层角度:常用的标准铺层角度为0°、45°、-45°
和90°,合理的铺层角度可优化局部件的力学性能以及其它性能。

除纵横剪切强度试样外,只在有特殊需求时采用任意铺层角度铺层,且所用铺层角种类应尽可能少。

3.堆叠顺序:为了减少固化过程中的变形,整体铺层
顺序应该在层压板结构铺层中心线两侧对称,中心线一般位于层压板的中部区域。

并且为确保均匀的铺层顺序,不同的铺层角度应该在铺层顺序中均匀分布。

复合材料铺层表示方法

复合材料铺层表示方法

复合材料铺层表示方法一、材料类型表示复合材料铺层时,首先需要明确使用的材料类型。

不同的复合材料具有不同的性能,因此选择合适的材料是至关重要的。

常见的复合材料类型包括玻璃纤维、碳纤维、芳纶纤维等,它们可以单独使用或以不同的组合方式使用。

二、铺层厚度铺层厚度是复合材料层合板的重要参数,它决定了材料的承载能力和刚度。

铺层厚度可以用单层厚度或总厚度来表示。

在表示铺层厚度时,应注明各层材料的厚度,以便于理解和分析。

三、铺层方向铺层方向是指纤维在复合材料中的排列方向。

对于层合板,铺层方向决定了其主要性能的取向。

通常情况下,应选择与受力方向一致的铺层方向以提高材料的承载能力。

不同的铺层方向可以通过角度表示,如0°、90°、±45°等。

四、铺层比例铺层比例是指各层材料在层合板中所占的比例。

通过调整不同材料的铺层比例,可以获得所需的性能组合。

例如,通过增加某一方向的铺层数量可以提高该方向的承载能力。

五、铺层顺序铺层顺序是指层合板中各层的叠加顺序。

合理的铺层顺序可以有效地提高材料的性能,并降低缺陷的可能性。

通常,应遵循先铺设承载力较小的材料,再铺设承载力较大的材料的顺序。

六、连接方式复合材料的连接方式包括机械连接和胶接等。

机械连接是指通过螺钉、铆钉等将各层材料连接在一起,而胶接则是使用胶粘剂将各层材料粘合在一起。

不同的连接方式对材料的性能有一定的影响,应根据实际需求选择合适的连接方式。

七、表面处理对于某些复合材料,需要进行表面处理以提高其粘附力和耐腐蚀性。

常见的表面处理方法包括打磨、喷砂、涂装等。

在进行表面处理时,应选择合适的处理方式并注意保护纤维不受损伤。

八、其他特殊要求在复合材料的表示方法中,可能还需要考虑其他特殊要求,如热处理、防腐处理、防火处理等。

这些特殊要求应根据具体需求和相关标准进行确定和实施。

复合材料铺层设计

复合材料铺层设计

复合材料铺层设计复合材料制件最基本的单元是铺层。

铺层是复合材料制件中的一层单向带或织物形成的复合材料单向层。

由两层或多层同种或不同种材料铺层层合压制而成的复合材料板材称为层合板。

复合材料层压结构件的基本单元正是这种按各种不同铺层设计要素组成的层合板。

本章主要介绍由高性能连续纤维与树脂基体材料构成的层合结构和夹层结构设计的基本原理和方法,也介绍复合材料结构在导弹结构中的应用。

一、层合板及其表示方法(1)铺层及其方向的表示铺层是层合板的基本结构单元,其厚度很薄,通常约为0.1〜0.3mm 。

铺层中增强纤维的方向或织物径向纤维方向为材料的主方向(1向:即纵向);垂直于增强纤维方向或织物的纬向纤维方向为材料的另一个主方向(2向:即横向)。

1 —2坐标系为材料的主坐标系,又称正轴坐标系,x-y 坐标系为设计参考坐标系,如图10.1.1 所示。

Z正魁标奈和应力W偏轴坐标系和盒力图10. L. 1精层相料正抽与偏轴坐标来和应力铺层是有方向性的。

铺层的方向用纤维的铺向角(铺层角)9表示。

所谓铺向角(铺层角)就是铺层的纵向与层合板参考坐标X轴之间的夹角,由X轴到纤维纵向逆时针旋转为正。

参考坐标系X-Y 与材料主方向重合则为正轴坐标系。

X-Y方向与材料主方向不重合则称偏轴坐标系,如图10.1.1 (b)所示。

铺层的正轴应力与偏轴应力也在图10.1.1 中标明。

(2 )层合板的表示方法为了满足设计、制造和力学性能分析的需要,必须简明地表示出层合板中各铺层的方向和层合顺序,故对层合板规定了明确的表示方法,如表10.1.1 所示。

二、单层复合材料的力学性能单层的力学性能是复合材料的基本力学性能,即材料工程常数。

由于单层很薄,一般仅考虑单层的面内力学性能,故假设为平面应力状态。

单层在材料主轴坐标系中通常是正交各向异性材料,在其主方向上某一点处的正应变£1、32只与该点处的正应力6、(T2有关,而与剪应力T12无关;同时,该点处剪应变丫12 也仅与剪应力T12有关,而与正应力无关。

复合材料铺层设计(终审稿)

复合材料铺层设计(终审稿)

复合材料铺层设计文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-复合材料铺层设计复合材料制件最基本的单元是铺层。

铺层是复合材料制件中的一层单向带或织物形成的复合材料单向层。

由两层或多层同种或不同种材料铺层层合压制而成的复合材料板材称为层合板。

复合材料层压结构件的基本单元正是这种按各种不同铺层设计要素组成的层合板。

本章主要介绍由高性能连续纤维与树脂基体材料构成的层合结构和夹层结构设计的基本原理和方法,也介绍复合材料结构在导弹结构中的应用。

一、层合板及其表示方法(1)铺层及其方向的表示铺层是层合板的基本结构单元,其厚度很薄,通常约为0.1~0.3mm。

铺层中增强纤维的方向或织物径向纤维方向为材料的主方向(1向:即纵向);垂直于增强纤维方向或织物的纬向纤维方向为材料的另一个主方向(2向:即横向)。

1—2坐标系为材料的主坐标系,又称正轴坐标系,铺层是有方向性的。

铺层的方向用纤维的铺向角(铺层角)θ表示。

所谓铺向角(铺层角)(2)层合板的表示方法二、单层复合材料的力学性能单层的力学性能是复合材料的基本力学性能,即材料工程常数。

由于单层很薄,一般仅考虑单层的面内力学性能,故假设为平面应力状态。

单层在材料主轴坐标系中通常是正交各向异性材料,在其主方向上某一点处的正应变ε1、ε2只与该点处的正应力σ1、σ2有关,而与剪应力τ12无关;同时,该点处剪应变γ12也仅与剪应力τ12有关,而与正应力无关。

材料工程常数共9个:纵向和横向弹性模量Ε1和Ε2、主泊松比ν12、纵横剪切弹性模量G12,共四个弹性常数;还有纵向拉伸和压缩强度X1、X2,横向拉伸与压缩强度Y1、Y2,纵横剪切强度S共五个强度参数。

这9个工程常数是通过单向层合板的单轴试验确定的。

通常情况下,单层力学性能有明显的方向性,与增强纤维的方向密切相关,即?Ε1>>Ε2,X>>Y;而且拉伸与压缩强度不相等,即X1≠X2,Y1≠Y2;纵横剪切性能与拉伸、压缩性能无关,即S与X、Y无关。

复合材料层合板稳定性的铺层优化设计

复合材料层合板稳定性的铺层优化设计

复合材料层合板稳定性的铺层优化设计复合材料层合板是一种由不同材料层相互粘合而成的板材,具有较高的强度和稳定性,广泛应用于建筑、航空航天、汽车等领域。

在设计过程中,层合板的稳定性是一个重要的考虑因素。

本文将探讨复合材料层合板稳定性的铺层优化设计方法。

一、层合板的稳定性问题复合材料层合板由于材料层的粘合性和耐久性差异而引起稳定性问题。

例如,当层合板受到温度和湿度变化时,不同材料层之间可能出现收缩或膨胀不一致,导致层合板的变形和开裂。

这种变形和开裂会降低层合板的强度和稳定性,严重时甚至影响到整个结构的安全性。

二、铺层优化设计方法1. 材料选择选择适当的材料是确保层合板稳定性的关键。

在设计过程中,应选择具有相近的收缩和膨胀系数的材料,以减少收缩和膨胀不一致引起的问题。

此外,材料的粘合性能和耐久性也需要考虑,以确保层合板的稳定性和使用寿命。

2. 层厚比设计层厚比是指不同材料层之间的厚度比例。

在设计过程中,应根据材料特性和结构要求,合理选择层厚比,以实现层合板的稳定性和强度。

通常情况下,相对较薄的外层可提供强度,而相对较厚的内层可提供稳定性。

3. 铺层顺序设计铺层顺序是指不同材料层的堆叠顺序。

在设计过程中,应根据层合板受力和使用条件,合理选择铺层顺序,以实现最佳的稳定性和强度。

一般来说,应将较强和稳定性较高的材料放置在外层,较薄和收缩膨胀性较大的材料放置在内层,以减少层合板的变形和开裂。

4. 板材干燥处理在层合板生产过程中,应对材料进行适当的干燥处理。

湿度对层合板的稳定性有较大影响,过高或过低的湿度都可能导致层合板的变形和开裂。

因此,对材料进行干燥处理可以降低材料的湿度变化范围,提高层合板的稳定性。

5. 粘合剂选择粘合剂是层合板中各个材料层之间的粘结介质。

在设计过程中,应选择具有良好粘附性和耐久性的粘合剂,以确保层合板的稳定性和强度。

同时,应根据材料特性和使用条件,合理选择粘合剂的类型和使用方法。

三、示例分析以航空航天领域中的复合材料层合板设计为例,通过优化铺层设计可以提高层合板的稳定性和强度。

复合材料铺层设计方法

复合材料铺层设计方法

复合材料铺层设计方法
复合材料铺层设计是复合材料结构设计的重要组成部分,其主要目标是优化材料的力学性能、物理性能和化学性能。

以下是复合材料铺层设计的主要步骤:1. 确定设计目标:首先需要明确复合材料需要满足的性能要求,如强度、刚度、耐久性等。

2. 选择合适的材料:根据设计目标和实际应用需求,选择合适的基体材料和增强材料。

3. 确定铺层方案:根据不同的设计需求和材料的特性,确定合适的铺层方案。

铺层方案应考虑层数、角度、顺序等因素,以优化材料性能。

4. 建立模型并分析:使用数值分析方法,如有限元分析,建立复合材料模型,并分析其在各种载荷下的响应。

这一步可以辅助设计优化和验证设计方案。

5. 优化设计:根据分析结果,优化铺层设计。

这可能包括改变铺层角度、增加或减少铺层数量等。

6. 实验验证:在生产前,需要对设计的复合材料进行实验验证,以确保其性能满足设计要求。

7. 生产与制造:根据最终确定的铺层设计方案进行复合材料的生产和制造。

8. 测试与评估:在生产完成后,对复合材料进行测试和评估,以确保其性能满
足设计要求。

9. 反馈与改进:根据测试和评估结果,对设计进行反馈和改进,以持续提升材料性能。

总的来说,复合材料铺层设计是一个迭代的过程,需要结合理论分析和实验验证进行持续的优化和改进。

复合材料铺层设计说明书

复合材料铺层设计说明书

复合材料铺层设计复合材料制件最基本的单元是铺层。

铺层是复合材料制件中的一层单向带或织物形成的复合材料单向层。

由两层或多层同种或不同种材料铺层层合压制而成的复合材料板材称为层合板。

复合材料层压结构件的基本单元正是这种按各种不同铺层设计要素组成的层合板。

本章主要介绍由高性能连续纤维与树脂基体材料构成的层合结构和夹层结构设计的基本原理和方法,也介绍复合材料结构在导弹结构中的应用。

一、层合板及其表示方法(1) 铺层及其方向的表示铺层是层合板的基本结构单元,其厚度很薄,通常约为0.1~0.3mm。

铺层中增强纤维的方向或织物径向纤维方向为材料的主方向(1向:即纵向);垂直于增强纤维方向或织物的纬向纤维方向为材料的另一个主方向(2向:即横向)。

1—2坐标系为材料的主坐标系,又称正轴坐标系,x-y坐标系为设计参考坐标系,如图10.1.1所示。

铺层是有方向性的。

铺层的方向用纤维的铺向角(铺层角)θ表示。

所谓铺向角(铺层角)就是铺层的纵向与层合板参考坐标X轴之间的夹角,由X轴到纤维纵向逆时针旋转为正。

参考坐标系X-Y与材料主方向重合则为正轴坐标系。

X-Y 方向与材料主方向不重合则称偏轴坐标系,如图10.1.1(b)所示。

铺层的正轴应力与偏轴应力也在图10.1.1中标明。

(2)层合板的表示方法为了满足设计、制造和力学性能分析的需要,必须简明地表示出层合板中各铺层的方向和层合顺序,故对层合板规定了明确的表示方法,如表10.1.1所示。

二、单层复合材料的力学性能单层的力学性能是复合材料的基本力学性能,即材料工程常数。

由于单层很薄,一般仅考虑单层的面内力学性能,故假设为平面应力状态。

单层在材料主轴坐标系中通常是正交各向异性材料,在其主方向上某一点处的正应变ε1、ε2只与该点处的正应力σ1、σ2有关,而与剪应力τ12无关;同时,该点处剪应变γ12也仅与剪应力τ12有关,而与正应力无关。

材料工程常数共9个:纵向和横向弹性模量Ε1和Ε2、主泊松比ν12、纵横剪切弹性模量G12,共四个弹性常数;还有纵向拉伸和压缩强度X1、X2,横向拉伸与压缩强度Y1、Y2,纵横剪切强度S共五个强度参数。

复合材料铺层

复合材料铺层

复合材料铺层复合材料是由两种或两种以上的材料组合而成的新材料,具有优异的综合性能。

而复合材料铺层则是指将不同种类的材料按照一定的顺序和规则进行堆叠组合,以满足特定的工程需求。

在实际工程应用中,复合材料铺层技术被广泛应用于航空航天、汽车制造、建筑领域等,其优异的性能使其成为众多领域的热门选择。

首先,复合材料铺层的设计需要考虑到材料的性能和应用环境。

不同的工程应用对复合材料的性能要求各不相同,因此在进行铺层设计时需要充分考虑到材料的强度、刚度、耐热性、耐腐蚀性等特性。

同时,应用环境的温度、湿度、压力等因素也需要被纳入考虑范围,以确保复合材料在实际工程中能够稳定可靠地发挥作用。

其次,复合材料铺层的工艺技术也是至关重要的。

在进行铺层过程中,需要严格控制材料的堆叠顺序、层数、厚度等参数,以确保复合材料的性能和稳定性。

同时,还需要注意铺层过程中的气泡、裂纹、层间粘接等质量问题,通过合理的工艺技术和设备手段来保证铺层质量。

此外,复合材料铺层的质量检测也是不可或缺的环节。

通过对铺层后的复合材料进行非破坏性检测、力学性能测试、热性能测试等手段,可以全面了解复合材料的质量状况,及时发现并解决潜在的质量问题,以确保复合材料在工程应用中能够发挥预期的效果。

总的来说,复合材料铺层是一项复杂而又重要的工程技术,其设计、工艺和质量检测都需要高度重视。

只有通过科学合理的设计、精湛的工艺技术和严格的质量管理,才能够制备出性能优异、稳定可靠的复合材料铺层制品,为各个领域的工程应用提供有力支撑。

在实际工程中,我们需要充分认识到复合材料铺层的重要性,加强对其设计、工艺和质量检测等方面的研究和探索,不断提高复合材料铺层技术水平,为我国工程技术的发展做出更大的贡献。

同时,也需要加强对复合材料铺层技术人才的培养和引进,为我国复合材料行业的发展注入新的活力和动力。

复合材料铺层

复合材料铺层

复合材料铺层复合材料是由两种或两种以上的材料组合而成的一种新型材料,具有轻质、高强度、耐腐蚀等优点,因此在航空航天、汽车、建筑等领域得到了广泛的应用。

而复合材料的铺层工艺是其中非常重要的一环,下面我们就来详细了解一下复合材料铺层的相关知识。

首先,复合材料铺层的工艺流程一般包括设计、预处理、铺层、固化等几个关键步骤。

在设计阶段,需要根据实际使用要求确定复合材料的结构和材料种类,以及确定铺层的层数和顺序。

预处理阶段则包括表面清洁、材料切割、模具准备等工作,确保铺层过程中材料的质量和粘附性。

铺层过程中,需要根据设计要求将不同种类的材料按照一定的顺序层叠在一起,并采用适当的工艺手段进行压实,以确保各层材料之间的结合牢固。

最后,通过固化工艺,使得复合材料在一定的温度和压力条件下获得所需的力学性能和表面质量。

其次,复合材料铺层的质量受到多种因素的影响。

首先是材料的选择和预处理工艺,不同种类的材料在铺层过程中需要采用不同的处理方法,以保证其表面清洁和粘附性。

其次是铺层工艺的控制,包括铺层顺序、压实方式、温度控制等,这些都会直接影响到复合材料的力学性能和外观质量。

最后是固化工艺的控制,固化条件的选择和控制将直接影响复合材料的终极性能。

因此,在复合材料铺层过程中,需要严格控制各个环节,确保每一个步骤都能达到设计要求。

最后,复合材料铺层工艺在实际应用中有着广泛的应用前景。

随着科技的不断进步,复合材料在航空航天、汽车、建筑等领域的应用将会越来越广泛。

而铺层工艺作为复合材料制备的关键环节,其质量和效率将直接影响到复合材料制品的质量和成本。

因此,深入研究复合材料铺层工艺,不断改进和提高其工艺水平,将有助于推动复合材料在各个领域的应用,为推动相关产业的发展做出贡献。

综上所述,复合材料铺层是复合材料制备过程中非常重要的一环,其质量和工艺水平直接影响到复合材料制品的质量和性能。

因此,我们需要加强对复合材料铺层工艺的研究和探索,不断改进和提高其工艺水平,为推动复合材料在各个领域的应用做出贡献。

复合材料课程设计说明书

复合材料课程设计说明书

目录1 引言 (2)2 造型设计 (4)3 性能设计 (5)3.1原材料选择 (5)3.2管道各层性能设计 (7)4 结构设计 (8)4.1玻璃钢管受力分析 (8)4.2管壁厚计算及校核 (8)5 工艺设计 (10)5.1纤维缠绕制管所用设备 (10)5.2纤维缠绕制管工艺 (10)6 玻璃钢管道安装连接 (12)7 管道性能试验及检验 (13)7.1玻璃钢管轴向拉伸试验 (13)7.2玻璃钢轴向压缩试验 (13)7.3玻璃钢平行板外载试验 (13)7.4玻璃钢管短时水压失效压力试验 (13)7.5玻璃钢管外观质量检验 (13)8 小结 (15)参考文献 (16)1引言管道是现代工业中流体(气体或液体)输送的重要材料,传统的管道有钢管、混凝土管和铸铁管,但由于其易锈蚀、质量大,已不能满足现代工业的需要,又由于玻璃钢的诸多优势,使得玻璃钢管道(简称GRP管)应运而生[1、2]。

玻璃钢管道玻璃钢管道简称FRP管道。

具有耐久性好、摩擦阻力小,输运能力高,安装方便、耐化学腐蚀性强、使用寿命长等优点,可降低管道因维护、更换停产带来的损失,主要应用在石油、电力、化工、造纸、制革、冶金、城市给排水、废水处理及农业灌溉等。

与钢管相比,玻璃钢管道的优点有:(1)耐腐蚀性。

FRP管道能够抵抗酸、碱、盐、海水、未经处理的污水、腐蚀性土壤或地下水及众多化学流体的腐蚀。

(2)耐热抗冻性好。

FRP管的温度使用范围一般在-40℃~80℃之间,若先用特殊树脂其使用温度可达到更高。

(3)轻质高强,运输安装方便。

FRP管道的比重为1.7~1.9,与同压力、同管径的其他材质管道比较,FRP管道单位长度、重量约等于钢管的30%,因此运输安装十分方便,FRP管道每根长度可达12m,安装快速简便。

另外可免除安装钢管所需的焊接和防锈、防腐处理等工序。

(4)摩擦阻力小,输送能力高。

FRP管道内表面非常光滑,糙率系数小,水利系数可长期保持在145~150范围内,经测试得到其水流摩阻损失系数为0.000915,能显著减少沿程的流体压力损失,提高输送能力20%以上。

复材铺层——精选推荐

复材铺层——精选推荐

复材铺层1前⾔复合材料因其⾼⽐强度、⾼⽐刚度、良好的抗疲劳性和材料铺层可设计性等优异特性,⼴泛应⽤于航天航空领域。

在使⽤中,复合材料往往要同复合材料或⾦属材料连接起来。

机械连接是最常见的连接⽅法。

螺栓连接因传递载荷⼤在承⼒结构中得到⼴泛应⽤,但连接处往往是结构的薄弱环节,承载时最先破坏。

因此,对螺栓连接的失效模式及连接强度进⾏研究很有意义。

纤维复合材料机械连接强度及破坏模式与接头的⼏何参数、纤维种类及铺层⽅向等多种因素有关,很多专家和学者对此进⾏了⼴泛的实验研究和理论分析[1~8],得出了很多指导性的结论。

普遍认为连接强度随W/D和E/D的增⼤⽽增⼤,但当W/D 和E/D 增⼤到某⼀临界值后,其破坏模式由拉伸破坏或剪切破坏转变为挤压破坏时,再增加W/D和E/D对连接强度的提⾼没有明显作⽤。

现有的研究⼤多针对纤维复合材料,⽽对织物复合材料研究的较少。

织物复合材料与纤维铺层复合材料结构及性能不同,连接设计的最佳参数也不相同。

Bülent[9]研究了玻璃织物和铝箔混杂铺层复合材料销钉连接挤压强度;刘建超[10]等⼈实验研究了碳纤维织物复合材料销钉连接接头⼏何参数对连接性能的影响;Buket[11]等⼈对销钉连接玻璃纤维织物/环氧层合板的破坏强度进⾏了研究。

本⼯作针对玻璃纤维织物复合材料螺栓连接结构,研究了W/D及E/D对螺栓连接强度的影响,并分析了螺栓连接的破坏模式,找出使连接强度最佳的W/D和E/D临界值,为织物复合材料的结构设计及后续研究奠定了⼀定基础。

2实验2.1原材料实验采⽤原材料为增强材料,2×2斜纹⾼强玻璃纤维布,⾯密度230g/m2,厚度0.22mm,南京玻纤院⽣产;树脂基体,环氧树脂体系。

2.2试样制备复合材料层合板制作采⽤织物预浸布模压成型。

玻璃布通过多功能浸胶机预浸胶,制作成预浸玻璃布,裁剪后在压制平板上铺设,铺设时各层织物经/纬向严格排布,铺设到要求厚度后,在热压机上热压成型。

hypermesh复合材料铺层设置

hypermesh复合材料铺层设置

复合材料是指由两种或两种以上不同物质以不同方式组合而成的材料,它可以发挥各种材料的优点,克服单一材料的缺陷,扩大材料的应用范围。

由于复合材料具有重量轻、强度高、加工成型方便、弹性优良、耐化学腐蚀和耐候性好等特点,已逐步取代木材及金属合金,广泛应用于航空航天、汽车、电子电气、建筑、健身器材等领域,在近几年更是得到了飞速发展。

复合材料为各项异性材料,使用时采用不同角度、铺层的方式,从而增强各个方向的力学性能。

本文主要对有限元的铺层方法进行介绍。

在有限元分析建模中,对平格建立复合材料层合板,网格如下图所示。

1、建立局部坐标系
2、建立材料
以碳纤维M55J为例,材料属性如下图所示。

3、建立属性,并将网格赋属性。

4、创建ply,建立0°、45°、90°、45°、0°五层
右击导航栏空白区域,creat>ply,第一层如下所示,选取材料、坐标、单元,一共创建5层。

5、创建laminate
右击导航栏空白区域,creat>laminate
至此,铺层设置全部完成,打开显示层属性,可以看到各层的铺层角度,和铺层厚度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

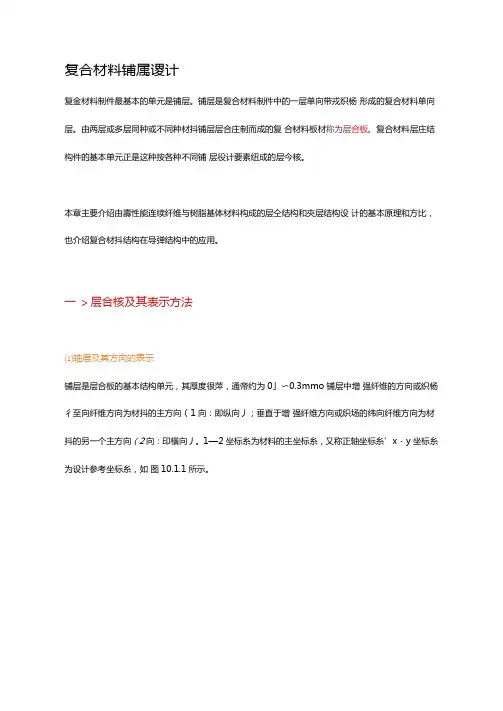

复合材料铺层设计复合材料制件最基本的单元是铺层。

铺层是复合材料制件中的一层单向带或织物形成的复合材料单向层。

由两层或多层同种或不同种材料铺层层合压制而成的复合材料板材称为层合板。

复合材料层压结构件的基本单元正是这种按各种不同铺层设计要素组成的层合板。

本章主要介绍由高性能连续纤维与树脂基体材料构成的层合结构和夹层结构设计的基本原理和方法,也介绍复合材料结构在导弹结构中的应用。

一、层合板及其表示方法(1) 铺层及其方向的表示?铺层是层合板的基本结构单元,其厚度很薄,通常约为~。

铺层中增强纤维的方向或织物径向纤维方向为材料的主方向(1向:即纵向);垂直于增强纤维方向或织物的纬向纤维方向为材料的另一个主方向(2向:即横向)。

1—2坐标系为材料的主坐标系,又称正轴坐标系,x-y坐标系为设计参考坐标系,如图所示。

铺层是有方向性的。

铺层的方向用纤维的铺向角(铺层角)θ表示。

所谓铺向角(铺层角)就是铺层的纵向与层合板参考坐标X轴之间的夹角,由X轴到纤维纵向逆时针旋转为正。

参考坐标系X-Y与材料主方向重合则为正轴坐标系。

X-Y方向与材料主方向不重合则称偏轴坐标系,如图(b)所示。

铺层的正轴应力与偏轴应力也在图中标明。

(2)层合板的表示方法?为了满足设计、制造和力学性能分析的需要,必须简明地表示出层合板中各铺层的方向和层合顺序,故对层合板规定了明确的表示方法,如表所示。

二、单层复合材料的力学性能单层的力学性能是复合材料的基本力学性能,即材料工程常数。

由于单层很薄,一般仅考虑单层的面内力学性能,故假设为平面应力状态。

单层在材料主轴坐标系中通常是正交各向异性材料,在其主方向上某一点处的正应变ε1、ε2只与该点处的正应力σ1、σ2有关,而与剪应力τ12无关;同时,该点处剪应变γ12也仅与剪应力τ12有关,而与正应力无关。

材料工程常数共9个:纵向和横向弹性模量Ε1和Ε2、主泊松比ν12、纵横剪切弹性模量G12,共四个弹性常数;还有纵向拉伸和压缩强度X1、X2,横向拉伸与压缩强度Y1、Y2,纵横剪切强度S共五个强度参数。

这9个工程常数是通过单向层合板的单轴试验确定的。

通常情况下,单层力学性能有明显的方向性,与增强纤维的方向密切相关,即Ε1>>Ε2,X>>Y;而且拉伸与压缩强度不相等,即X1≠X2,Y1≠Y2;纵横剪切性能与拉伸、压缩性能无关,即S 与X 、Y 无关。

由于单层复合材料是复合材料的基础,故往往用它的性能来说明复合材料的性能。

但应当指出:单层的性能不能替代实际使用的层合复合材料的性能。

一般说,实际使用的层合复合材料性能要低于单向复合材料的纵向性能。

复合材料的性能与材料中含有的纤维数量有很大的关系,所以在规定性能数据时,一般还应给定材料所含的纤维量,通常用纤维所占的体积百分比V来表示。

V称为纤维体积分数或纤维体积含量,其值通常控制在60%左右。

三、复合材料结构的制造与成形工艺(1)制造与成形工艺的分类、特点与适用范围?树脂基复合材料结构成形工艺方法多种多样,各有所长。

工艺方法的分类见图各种工艺方法的特点与适用范围见表。

图中,属于改进的RTM 方法有:真空铺助RTM(VRTM)、差压RTM(DP–RTM)、热膨胀RTM(TERTM)、自动化RTM(ARTM)、连续化RTM(CRTM)等。

(2)常用的成形工艺方法1)热压罐成形预浸料热压罐成形法是目前广泛应用的先进复合材料结构成形工艺方法。

基本工艺过程是,将预浸料(预先浸渍树脂的单层)按设计要求铺叠在模具上形成构件叠层毛胚,并与其他工艺铺料一起构成真空袋组合系统,如图所示,用罐体内部均匀温度场和空气压力对复合材料预浸料叠层毛坯施加温度与压力,如图所示,以达到固化的目的。

2)真空袋成形法真空袋成形工作原理如图所示。

其主要设备是烘箱、成形模具以及真空系统。

3)软模成形法软模成形是利用膨胀橡胶在一定温度下可控膨胀量所产生的压力对预浸料叠层毛坯加压固化的工艺方法,图是飞机活动翼面成形示意图。

4)缠绕法成形纤维缠绕法如图所示,方法要点是连续纤维纱束浸渍树脂后,在张力控制下按预定路径精确地缠绕在转动的模芯上,按一定的规范固化,固化后脱模。

5) 树脂转移模塑成形法(RTM)这是一种可不采用预浸料,并在很大程度上不采用热压罐的成形方法。

RTM的成形工艺首先用编织、缝纫或胶粘等方法将增强纤维或织物按结构设计要求制成预成形件,将其置于四周严格密封的模具中,尔后注入树脂。

树脂在模腔内流动并浸渍预成形件,随着树脂固化,制成复合材料结构。

树脂的引入可以通过树脂注射法、树脂反应性注射法、弥撒树脂粉末法等方法实现。

图是树脂转移模塑成形工艺的示意图。

6)树脂膜熔浸成形(RFI)工艺RFI成形工艺原理示意图如图所示。

稠状树脂或固态片状树脂被置于预成形件下面,受热后粘度迅速降低,在真空压力的作用下,树脂沿厚度方向由下向上浸渍预成形件,待完全充填后,升高温度使树脂固化。

RFI成形工艺方法被认为是目前行之有效的低成本、高质量制造技术。

(3)复合材料结构件的机械加工成形脱模的复合材料结构件,因为工艺与装配的原因需要在零件上开口或进行边缘切割与修磨,因此对其进行切割加工是不可避免的。

成形复合材料结构切割加工时,所有的切割边缘都应完整光滑,以避免边缘分层而引发结构提前破坏。

为防止总体变形,必要时应将零件固定在型架上进行切割。

切割与修磨过程中,应及时清除切屑粉尘,以防止零件划伤,降低污染,所有切割、修磨暴露的表面都必须用相应树脂或漆料、密封剂等封口。

复合材料构件的切割加工有砂轮片切割、超声波切割、高压水切割、激光切割等方法,每种方法均有其优缺点,应根据设计要求、现有条件限制和成本要求,选择合适的加工方法。

四、复合材料结构的质量控制制造过程的质量控制可分为工序的质量管理和成品的质量管理,前者是复合材料结构制造质量高低的关键。

工序的质量管理包括厂房等环境管理、人员及作业管理和成形过程管理等环节。

复合材料厂房分一般工作场地和超净工作间,它们各有相应的环境指标要求。

一般工作场地是辅助工序、固化和机械加工工序的实现场所,超净工作间是预浸料制备、下料、铺层、胶接等操作场所。

一般工作场地与超净工作间相通之处应有过渡间,整个生产过程在同一厂房内连续进行。

人员素质、设备状态与管理水准是高质量生产的三要素。

人员培训、技术档案、检测制度和工艺质量流程卡(工序质量控制)构成了质量科学管理方法的主要内容。

复合材料成形是质量控制过程中的重要环节,是确保制件质量满足设计要求,达到规定目标的关键。

成形工艺过程是由每道工序组成的,因此,工序操作管理是成形工艺质量保证的基础。

对于常规零件和构件其作业流程大致为:除了工序质量管理和成品质量管理外,采用先进的生产工艺,增加生产的自动化程度,是质量控制的又一项重要措施。

例如,采用TRM成形工艺、电子束固化技术、自动下料技术、自动铺丝束带技术等。

五、复合材料结构设计的一般要求与设计步骤(1)复合材料结构设计的一般要求复合材料导弹结构的设计要求与金属结构的基本相同。

鉴于复合材料自身的特点,进行复合材料结构设计时,还应考虑以下几项要求。

① 复合材料结构按许用应变设计结构时,采用使用载荷设计、设计载荷校核的原则。

不论采用何种方法设计,要注意复合材料在性能、失效模式、耐久性、制造工艺、质量控制等方面与金属材料有较大差异,应保证结构在使用载荷下有足够的强度和刚度,在设计载荷下,剩余强度系数应大于1。

② 在确定复合材料结构设计许用值时,必须考虑环境对材料性能的影响。

环境因素包括温度、湿度、紫外线辐射、冰雹和外来物的冲击、雷电、风沙、腐蚀介质等,其中最主要的因素是温度、湿度以及在生产和使用中可能出现的最大不可见冲击损伤。

③ 复合材料结构的安全水平,不能低于同类金属结构。

④ 复合材料结构中,应特别注意防止与金属零件接触时的电偶腐蚀。

⑤ 由于复合材料的导电性能远不如金属材料高,对复合材料飞行器结构必须进行防雷击、防静电和电磁兼容设计与试验验证。

导弹的头部以及翼面结构的尖端和前缘等部位易受雷击,应进行防雷击设计与验证。

对复合材料弹翼与电子设备舱必须进行防静电起火和防电磁屏蔽的防护设计和验证试验。

⑥ 应尽量将复合材料结构设计成整体件,并采用共固化或二次固化、二次胶接技术,以利减重和提高产品质量,但应注意共固化引起的结构畸变和胶接质量问题。

除了以上的要求外,复合材料飞行器结构设计在静强度设计、耐久性设计和结构工艺性等方面还有一些不同于金属结构的特殊要求,设计时均应考虑。

(2)复合材料结构设计的步骤综合设计思想在复合材料结构设计中的体现非常突出。

一般情况下,金属结构设计是根据手册提供的性能数据,选择所需材料的牌号和规格,然后进行具体的结构设计。

而复合材料结构设计选材时就必须同时考虑材料的机械性能、使用环境和工艺性(如树脂体系的固化温度、固化时间和工艺方法)等因素。

因为复合材料是结构设计与材料设计同时进行,材料与结构一次成形,所以在设计时既要对组成构件各部分的层合板参数进行设计,还要选择构件的构造形式和几何尺寸。

在初步设计阶段就应对结构的可维护性、可修理性和维修的费用进行考虑与评估。

复合材料结构设计,首先应明确设计条件,之后进行设计选材和层合板设计,然后进行结构设计。

在整个设计过程中,应视不同阶段进行相应试验,包括某些工艺试验。

其中材料试样、元件、组合件和部件四个层次积木式方法的验证试验,在保证复合材料结构满足结构设计要求方面占有重要地位。

设计条件包括对结构的性能要求、载荷情况、环境条件和工艺条件等四个方面。

载荷情况是指所设计结构承受的载荷性质,如静载荷或动载荷。

动载荷分为冲击载荷和交变载荷。

冲击是碰撞引起的载荷,它对复合材料极易造成损伤,尤其是低能量冲击造成的损伤不易觉察,潜在威胁大,因此对这类载荷作用部位的结构,设计时要特别注意。

交变载荷作用下结构应具有需要的疲劳强度和寿命。

环境条件是指结构使用区域的大气、气象及其他物理化学环境。

工艺条件外括了预浸料制作或预制件(二维、三维编织或缝编预制件)制作、固化成形、机械加工和装配,以及修补等几个方面的设备条件和人员素质等。

设计选材和层合板设计包括组分材料的选用、铺层性能的确定以及层合板设计。

结构设计则包含结构形式的确定、结构元件设计、结构细节设计和连接设计等内容。

这两项设计工作要涉及到应力、应变分析和失效判断,以确保结构满足规定的强度与刚度要求。

对飞机设计最后还要进行损伤容限的评定,以保证结构满足完整性要求。
