DDS-307A型电导率仪使用方法

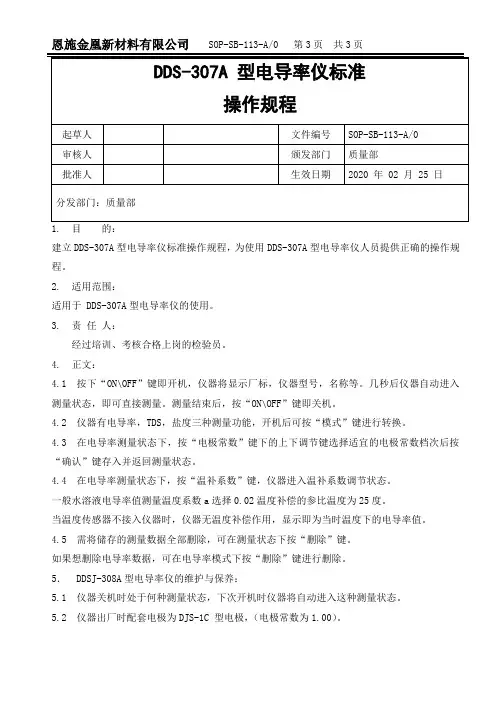

DDS-307A 型电导率仪标准操作规程
建立DDS-307A型电导率仪标准操作规程，为使用DDS-307A型电导率仪人员提供正确的操作规程。
2. 适用范围：
适用于 DDS-307A型电导率仪的使用。
3. 责任人：
经过培训、考核合格上岗的检验员。
4. 正文：
4.1 按下“ON\OFF”键即开机，仪器将显示厂标，仪器型号，名称等。
几秒后仪器自动进入测量状态，即可直接测量。
测量结束后，按“ON\OFF”键即关机。
4.2 仪器有电导率，TDS，盐度三种测量功能，开机后可按“模式”键进行转换。
4.3 在电导率测量状态下，按“电极常数”键下的上下调节键选择适宜的电极常数档次后按“确认”键存入并返回测量状态。
4.4 在电导率测量状态下，按“温补系数”键，仪器进入温补系数调节状态。
一般水溶液电导率值测量温度系数a选择0.02温度补偿的参比温度为25度。
当温度传感器不接入仪器时，仪器无温度补偿作用，显示即为当时温度下的电导率值。
4.5 需将储存的测量数据全部删除，可在测量状态下按“删除”键。
如果想删除电导率数据，可在电导率模式下按“删除”键进行删除。
5． DDSJ-308A型电导率仪的维护与保养：
5.1 仪器关机时处于何种测量状态，下次开机时仪器将自动进入这种测量状态。
5.2 仪器出厂时配套电极为DJS-1C 型电极，（电极常数为1.00）。
5.4 电导率超过3000us/cm时，为保证测量精度，最好铂黑电极进行测量。
5.5 DDS-307A型电导率仪每年校验一次。
6.变更历史
1.本文件于2020年02月25日制定。
雷磁DDS-307型电导率仪作业指导书
1、操作程序（1）开机前的准备 A 、将多功能电极架(4)插入多功能电极架插座中，并拧好。
B 、将电导电极(11)安装在电极架(4)上。
C 、用蒸馏水清洗电极。
（2）仪器操作流程连接电源线，打开仪器开关，仪器进入测量状态，显示如图，仪器预热30min 后，可进行测量。
在测量状态下，按“温度”键设置当前的温度值；按“电极常数”和“常数调节”键进行电极常数的设置，简要的操作流程见下图：第1版 第0次修订 第1页，共7页 雷磁DDS-307型电导率仪操作规程实施日期 2016年4 月1 日（3）设置温度在测量状态下，用温度计测出被测溶液的温度，按“温度△”或“温度▽”键，仪器显示如图：按“温度△”或“温度▽”键调节显示值，使温度显示为被测溶液的温度，按“确认”键，即完成当前温度的设置；按“测量”键放弃设置，返回测量状态。
（4）电极常数和常数数值的设置仪器使用前必须进行电极常数的设置。
目前电导电极的电极常数为0.01、0.1、1.0、10四种类型，每种类电极具体的电极常数值均粘贴在每支电导电极上，用户根据电极上所标的电极常数值进行设 第1版 第0次修订 第2页，共7页 雷磁DDS-307型电导率仪操作规程实施日期 2016年4 月1 日 作业指导书文件代号 ZSJ/C014-2016置。
按“电极常数”键或“常数调节”键，仪器进入电极常数设置状态，仪器显示如图：A 、电极常数为“1”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“1.010”，则选择“1”并按“确认” 键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认” 键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。
仪器显示如图：如用户放弃设置，按“测量”键，返回测量状态。
B 、电极常数为“0.1”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、 第1版 第0次修订 第3页，共7页雷磁DDS-307型电导率仪操作规程实施日期 2016年4 月1 日 作业指导书文件代号 ZSJ/C014-2016。

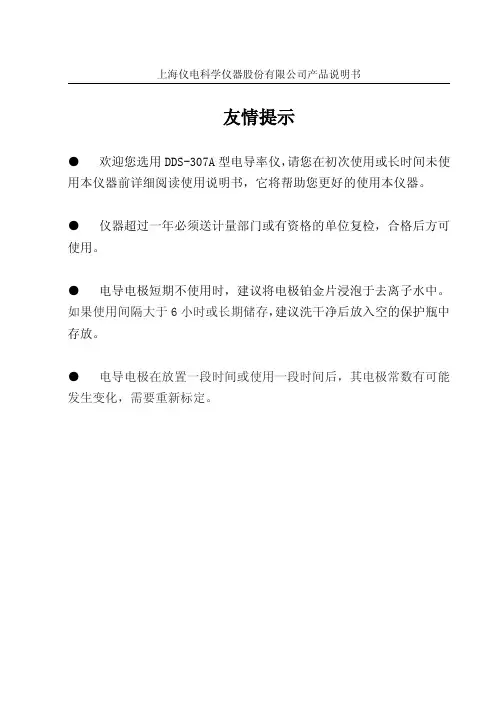

雷磁DDS-307A型电导率仪说明书
4
DDS-307A 型电导率仪使用说明书
2 DDS-307A 型电导率仪操作
2.1 简介
2.1.1 术语解释
● 电极常数：又称电导池常数，电极片的距离与面积之比。通常用 cm-1 表示。 ● 温度系数：温度每变化 1℃引起的电导率的变化量，通常用%/℃表 示。
9
上海仪电科学仪器股份有限公司产品说明书
数值上升；按此键下部“▽”为调节温度数值下降。 5. “确定”键，此键为确定键，按此键为确定上一步操作。
2.1.5 使用电导率仪的方法
电导率仪是适用于精密测量各种液体介质的仪器设备，主要用来精 密测量液体介质的电导率值。当配以相应常数的电极时可以精确测量高 纯水电导率。电导率是以数字表示溶液导电能力的物理量。 使用电导率仪测量溶液电导率值需要进行 5 个主要步骤。它们是： 1. 温度设置 2. 电导电极的准备 3. 电导电极的电极常数设置 4. 温度系数的设置 5. 电导率/TDS 的测定
5
上海仪电科学仪器股份有限公司产品说明书
2.1.3 DDS-3别： 1.0 级
1．测量范围： (1)电导率：0.00μS/cm～100.0ｍS/cm； (2)TDS：0.00mg/L～1999mg/L； (3)温度：（0.0～99.9）℃。
电极常数 cm-1
电导率量程
2.2 操作基本知识
操作电导率仪涉及下列任务： ● 启动 DDS-307A 型电导率仪。请参阅“启动 DDS-307A 型电导率 仪”； ● 电导电极准备。请参阅“电极准备”； ● 设置温度。请参阅“设置温度”； ● 电极常数和常数数值的设置 ● 电导电极的标定。请参阅“电极的标定”。 ● 电导值/TDS 的测量。请参阅“电导值/TDS 的测量” ● 关闭 DDS-307A 型电导率仪。请参阅“DDS-307 A 型电导率仪”。
DDS-307A型电导率仪使用说明书
目录1 仪器介绍......................................................................................... - 1 -1.1 简介 .................................................................................. - 1 -1.2 技术指标........................................................................... - 2 -1.3 主要功能........................................................................... - 3 -2 安全提示......................................................................................... - 4 -3 专业术语......................................................................................... - 5 -4 仪器结构及安装.............................................................................. - 6 -4.1 仪器结构........................................................................... - 6 -4.2 仪器的安装 ....................................................................... - 7 -4.2.1 多功能电极支架的安装............................................... - 7 -4.2.2 电极的安装................................................................... - 7 -5 仪器操作......................................................................................... - 8 -5.1 屏幕显示........................................................................... - 8 -5.2 按键操作......................................................................... - 10 -5.3 仪器基本操作.................................................................. - 11 -5.3.1 开关机 ...................................................................... - 11 -5.3.2 设置功能................................................................... - 12 -5.4 电极标定......................................................................... - 15 -5.4.1 准备电导电极 ........................................................... - 15 -5.4.2 设置电极常数 ........................................................... - 16 -5.4.3 标定电极常数 ........................................................... - 17 -I5.5 测量 ................................................................................ - 20 -5.5.1 测量开始前的准备.................................................... - 20 -5.5.2 测量结果................................................................... - 20 -6 仪器维护与故障排除 .................................................................... - 21 -6.1 仪器的维护 ..................................................................... - 21 -6.2 电极的使用和维护 .......................................................... - 21 -6.3 常见故障排除.................................................................. - 22 -7 技术支持....................................................................................... - 23 -7.1 技术咨询......................................................................... - 23 -7.2 操作指导......................................................................... - 23 -7.3 售后服务......................................................................... - 23 -7.4 配件采购......................................................................... - 24 -7.5 联系方式......................................................................... - 25 -1 仪器介绍1.1 简介DDS-307A型电导率仪，可以测量水溶液的电导率和TDS，适用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
DDS-307A型电导率仪使用方法
DDS-307A型电导率仪使用方法可切换显示电导率或TDS值；在设置状态下，按一次可进入电导电极常数设置界面。
b）“温度”键，用于切换显示温度值或关闭温度补偿功能。
c）“MODE”键，用于切换测量模式，包括电导率模式、TDS模式、温度模式和溶液温度补偿模式。
d）数字键，用于输入电导电极常数、溶液温度等数值。
e）“SET”键，用于进入设置状态，可进行电导电极常数设置、溶液温度补偿设置等操作。
f）“ON/OFF”键，用于开关仪器电源。
4仪器的使用①将电极插头插入相应插座，注意电极插头与插座的对应关系。
②接通电源，仪器进入待机状态。
③按“ON/OFF”键，仪器进入工作状态。
④按“MODE”键选择测量模式，输入电导电极常数、溶液温度等数值。
⑤将电极浸入待测溶液中，等待数秒后，读取显示屏上的测量值。
⑥测量结束后，将电极取出待测溶液，清洗电极并贮存。
5注意事项①仪器应在干燥、无腐蚀性气体和无强电磁干扰的环境中使用。
②仪器应避免受到强烈震动和碰撞。
③使用前应检查电源电压是否符合要求。
④使用前应检查电极是否干净，是否损坏。
⑤使用过程中应注意安全，避免电极短路或触电等情况。
⑥使用后应及时清洗电极并贮存。
6电导电极的清洗与贮存①使用后应立即将电极浸入去离子水中，轻轻摇晃清洗，避免用力擦拭。
②清洗后应将电极放入保护套中，避免受到污染或损坏。
③长时间不使用电极时，应将电极放入保存液中贮存。
7附录本仪器附带电导电极一支，电极常数为1cm-1，可根据需要订购其他电极常数的电导电极。
详见用户订货须知。
8仪器的成套性本仪器可与配套的温度电极、电导电极架等配件组成完整的实验室电导率测量系统。
9用户订货须知用户可根据需要订购不同电极常数的电导电极、温度电极等配件，具体订货信息详见产品说明书。
按下“电极常数”或“常数调节”键，仪器进入电极常数设置状态，屏幕显示如下图所示：在“电极常数”和“电极常数△”键之间切换，可以在10、1、0.1和0.01之间切换电极常数的显示。
DDS-307型电导率仪操作规程(修正版补充)
1、电源线插入仪器电源插座，仪器必须有良好接地。
2、按电源开关，接通电源，预热30min后，进行校准。
3、将“选择”开关指向“检查”，“常数”补偿调节旋钮指向“1”刻度线，调节“校准”调节旋钮，使仪器显示100.0µs/cm。
4、调节“常数”补偿调节，使仪器显示值与电极所标数值一致。
5、温度补偿设置：“温度”补偿旋钮指向待测溶液的实际温度，此时测量得到的是待测溶液经过温度补偿后折算为25℃时电导率值。
若将“温度”补偿调节旋钮指向“25”刻度线，则测量的是待测溶液在该温度下未经补偿的原始电导率值。
6、将“选择”开关根据测量的量程大小置于合适的量程档，读数，测定水样。
7、分析完毕，关闭电源。
第 1 页共 1 页。
011 DDS-307A型数显电导率仪操作规程
DDS-307A型数显电导率仪操作规程一．概述DDS-1307A型数显电导率仪适用于测量蒸馏水、去离子水、饮用水、锅炉水、工业废水及一般液体的电导率，还可以用于电子、化工、制药及电厂检测高纯水的纯度。
本仪器具有如下特点：1. 采用31/2位LED数字显示，读数清晰直观。
2. 过量程溢出显示1.，消除换档测量误差。
3. 在全量程范围内测量误差都不大于±1%。
4. 在全量程范围内都可采用常数为1的电极，它既能很好地检测0.1～0.5μs/cm(10MΩ～20MΩ)高纯水电导率，也适用于测量一般液体的电导率，测量范围达：0～2×105μs/cm。
5. 测量高纯水时无人体感应现象，且显示值准确。
6. 小数点位臵及高、低测量频率岁“量程”同步变换，测量结果直读而不必乘“倍率”。
并且具有唯独补偿功能。
二．主要技术性能1. 测量范围：0.001～2×10μs/cm相当的电阻率范围为1000 MΩ～5Ω，分为2. 显示: 31/2位LED3. 测量误差：≤±1%F·S4. 温度补偿范围：15～35℃，基准25℃5. 稳定性：±0.67%/24小时6. 输出讯号：0～10mv7. 功耗：≤5W8. 外形尺寸：长×宽×高：220×140×80mm9. 重量：1kg三．使用条件1.环境温度：5～40℃；2.环境相对湿度：≤85%3.供电电源：220V±10%，50Hz±2%.四．使用方法a.插接电源线，打开电源开关，并预热10分钟。
b.用温度计测出被测液的温度后，将“温度”钮臵于被测液的实际温度相对应位臵上。
当“温度”钮臵于25℃位臵时，则无补偿作用。
c.将电极浸入被测溶液，电极插头插入电极插座（插头、插座上的定位销对准后，按下插头顶部可使插头插入插座。
如欲拔出插头，则捏其外套往上拔即是）。
d.“校正-测量”开关扳向“校正”，调节“常数”钮使显示数（小数点位臵不论）与所使用电极的常数的常数标值一致。
DDS-307型实验室电导率仪使用说明
DDS-307型电导率仪目录一、概述二、仪器的特点三、主要技术性能四、仪器介绍五、仪器的使用方法六、注意事项七、仪器的成套性八、附录一、概述DDS-307型电导率仪（以下简称仪器）适用于实验室测定一般液体的电导率，而且能满足高纯水电导率的测量。
仪器备有10mV讯号输出，可接记录仪进行连续记录。
二、仪器特点1、使用高性能集成电路，读数显示稳定、漂移小。
2、仪器采用相敏检波器，抑制了由电极引线分布电容对测量的影响，使低电导测量精度大大提高。
3、3 1/2位液晶显示，字高25mm，显示清晰。
4、具有溶液温度补偿。
5、可配套使用带数为0.01、0.1、1及10cm-1四种规格的电导电极。
三、主要技术性能1、测量范围0-105 μS/cm（其相当的电阻范围为∞~10Ω）分成16个量程。
2、电子单元引用误差：±1%（满度）±1个字3、稳定性：±0.1%±1个字/3h4、溶液的温度补偿：手动温度补偿（基准25℃）及不补偿两种方式，温度补偿范围15~35℃。
5、电极常数：0.01、0.1、1及10cm-1四种6、讯号输出：0~10mV7、消耗功率：约3W8、体积：210×210×100mm9、重量：1kg10、仪器使用条件：（1）环境温度：3~35℃（2）相对湿度：不大于85% （3）供电电源：220V±10%，50Hz±1Hz11、仪器级别：1.0级 四、仪器介绍前面板见图1所示，图中（1）仪器显示屏——3 1/2位液晶显示； （2）温度补偿调节器——10~40℃；（3）常数选择开关——0.01、0.1、1及10cm -1四种； （4）校正调节器；（5）量程选择开关——Ⅰ、Ⅱ、Ⅲ、Ⅳ四档。
后面板见图2所示，图中（1）电极插座——DJS-1系列电极； （2）讯号输出插口——输出0~10mV ；（3）保险丝管座——Φ5×20保险丝；（4）二芯电源插座；（5）电源开关。
DDS-307A电导率仪操作维护规程
DDS-307A电导率仪操作维护规程1、目的规范DDS-3O7A型电导率仪标准操作规程，确保正确的使用及维护仪器。
2、仪器的主要技术性能仪器级别：LO级2.1测量范围：2.1.1电导率：O.OOMS/cm—lOO.OmS/cm;2,1,2TDS;0.OOmg/L—1999mg∕L;2.1.3温度:(0~99.9)o C o2.2仪器的基本误差：2.2.1电导率：±1.5%(FS);2.2.2温度：±0.6C(0o C≤T≤60°C)+ΓC(60°C<T≤99.9℃)2.3仪器正常工作条件：2.3.1环境温度:(0〜40)℃：2.3.2相对湿度：不大于85%；2.3.3供电电源:AC(220±22)V；(50±l)Hz;2.3.4除地球磁场外无外磁场干扰。
3、仪器键盘说明3.1“电导率/TDS”键，此键为双功能键，在测量状态下，按一次进入“电导率”测量状态，再按一次进入“TDS”测量状态；在设置"温度”“电极常数”"常数调节"时，按此键退出功能模块，返回测量状态。
3.2“电极常数”键，此键为电极常数选择键，按此键上部“△”为调节电极常数上升•；按此键下部"▽"为调节电极常数下降：电极常数的数值选择为0.01、0」、1、10。
3.3“常数调节”键，此键为常数调节选择键，按此键上部“△"为常数调节数值上升;按此键下部"▽”为常数调节数值下降。
3.4“温度”键，此键为温度选择键，按此键上部“△"为调节温度数值上升；按此键下部“▽”为调节温度数值下降。
3.5“确认”键，此键为确认键，按此键为确认上一步操作。
4、仪器的使用4.1开机前的准备4.1.1将多功能电极架插入多功能电极架插座中，并拧好。
4.1.2将电导电极及温度电极安装在电极架上。
4.1.3用蒸馆水清洗电极。
雷磁-操作指南 DDS-307A电导率仪操作指南
雷磁上海仪电科学仪器股份有限公司
DDS-307A 电导率仪操作指南
（1）电极常数设置状态（2）电极常数为“1”的数值设置
⏹准备
1.安装仪器，接通电源，将电极放入蒸馏水中，仪器预热30min后，测量。
⏹测量
2.在测量状态下，按“电导率/TDS”键可以切换显示电导率，进入待测状态。
3.按“电极常数”键，通过按“▽”或“△”，调节电极常数为默认标识值。
4.按“常数数值”健，通过按“▽”或“△”，调节电极常数为标定电极常数值。
5.按“确认”键；返回测量状态。
6.电极清洗后将测量电极和温度电极一起放入样品中，读数稳定后读取并记录。
⏹清洗贮存
7.仪器使用结束，用蒸馏水清洗电极。
8.如次日继续使用可以浸泡于蒸馏水中，如长时间不使用应贮存于干燥环境中。
DDS-307型实验室电导率仪使用说明
DDS-307型电导率仪目录一、概述二、仪器的特点三、主要技术性能四、仪器介绍五、仪器的使用方法六、注意事项七、仪器的成套性八、附录一、概述DDS-307型电导率仪（以下简称仪器）适用于实验室测定一般液体的电导率，而且能满足高纯水电导率的测量。
仪器备有10mV讯号输出，可接记录仪进行连续记录。
二、仪器特点1、使用高性能集成电路，读数显示稳定、漂移小。
2、仪器采用相敏检波器，抑制了由电极引线分布电容对测量的影响，使低电导测量精度大大提高。
3、3 1/2位液晶显示，字高25mm，显示清晰。
4、具有溶液温度补偿。
5、可配套使用带数为0.01、0.1、1及10cm-1四种规格的电导电极。
三、主要技术性能1、测量范围0-105 μS/cm（其相当的电阻范围为∞~10Ω）分成16个量程。
2、电子单元引用误差：±1%（满度）±1个字3、稳定性：±0.1%±1个字/3h4、溶液的温度补偿：手动温度补偿（基准25℃）及不补偿两种方式，温度补偿范围15~35℃。
5、电极常数：0.01、0.1、1及10cm-1四种6、讯号输出：0~10mV7、消耗功率：约3W8、体积：210×210×100mm9、重量：1kg10、仪器使用条件：（1）环境温度：3~35℃（2）相对湿度：不大于85% （3）供电电源：220V±10%，50Hz±1Hz11、仪器级别：1.0级 四、仪器介绍前面板见图1所示，图中（1）仪器显示屏——3 1/2位液晶显示； （2）温度补偿调节器——10~40℃；（3）常数选择开关——0.01、0.1、1及10cm -1四种； （4）校正调节器；（5）量程选择开关——Ⅰ、Ⅱ、Ⅲ、Ⅳ四档。
后面板见图2所示，图中（1）电极插座——DJS-1系列电极； （2）讯号输出插口——输出0~10mV ；（3）保险丝管座——Φ5×20保险丝；（4）二芯电源插座；（5）电源开关。
电导率仪DDS-307A
智能型电导率仪DDS-307A操作规程
1 使用前准备工作
1、使用本仪器前必须认真阅读说明书，严格按照说明书所述规程操作；
2、基本操作步骤
1、将电导电极接入仪器，拔去温度探头，温度设定25℃
2、按【SET】键确认电极的规格常数，再按【SET】键，使电导池常数闪烁显示。
3、先用蒸馏水清洗电极，再用校准溶液清洗一次电极，将电导电极常数插入校准溶液中，控制溶液温度恒定位25.0±0.1（℃）.
4、按【▲】或【▼】键，使仪器显示的数值与标准溶液一致，这时闪烁显示的数值即位电导池常数。
（电导率标准溶液浓度及其电导率值见附录）附录
电导率标准溶液浓度及其电导率值（15～35℃）
1. 配制电导率标准溶液物质需在110℃下烘4小时后才使用。
2. 配制标准溶液要用去离子水或二次蒸馏水。
3. 推荐使用一等一升容量瓶；准确度0.1毫克的天平。
3仪器维护及注意事项
1、电极应置于清洁干燥的环境中保存。
2、电极在使用和保存过程中，因介质、空气侵蚀等因素的影响，其电导池常数会有所变化。
电导池常数会有所变化。
电导池常数发生变化后，需重新进行电导池常数测定，仪器应根据新测得的常数重新进行“常数校正”。
3、测量时，为保证样液不被污染，电极及探头应用去离子水（或二次蒸馏水）冲洗干净，并用样液适量清洗。
4、当样液介质电导率小于1us/cm时，应加测量槽作密闭流动测量。
DDS-307A型电导率仪使用方法
目录1 概述2 仪器的主要技术性能3 仪器结构4 仪器的使用5 注意事项6 电导电极的清洗与贮存7 附录8 仪器的成套性9 用户订货须知DDS －307A 型电导率仪(以下简称仪器)是实验室测量水溶液电导率必备的仪器，仪器采用全新设计的外形、大屏幕LCD 段码式液晶，显示清晰、美观。
该仪器广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下：◆ 仪器采用大屏幕LCD 段码式液晶；◆ 可同时显示电导率/温度值或TDS/ 温度值，显示清晰；◆ 具有电导电极常数补偿功能；◆ 具有溶液的手动、自动温度补偿功能；2 仪器的主要技术性能仪器级别：1.0 级1．测量范围：a) 电导率：0.00 μ S/cm～100.0 ｍS/cm；b) TDS ：0.00mg/L ～1999mg/L；c) 温度：(0～99.9 )℃。
2．电子单元基本误差：a) 电导率：± 1.0 ％(FS) ；b) TDS: ±1.0 ％(FS) ；c) 温度：± 0.4℃。
3．仪器的基本误差：a) 电导率：± 1.5 ％(FS) ；b) 温度：± 0.6℃( 0℃≤T≤60℃)± 1℃( 60℃< T ≤99.9℃) 4．外形尺寸1× b×h，mm：290× 210× 95 5．重量：1.5kg 6．仪器正常工作条件：a) 环境温度：(0~40) ℃；b) 相对湿度：不大于85％；c) 供电电源：AC(220±22)V；(50±l)Hz ；d) 除地球磁场外无外磁场干扰。
3 仪器结构仪器外型结构l ─ 机箱2 ─ 键盘3 ─ 显示屏4 ─ 多功能电极架5 ─ 电极仪器后面板6 ─ 测量电极插座7 ─ 接地插座8 ─ 温度电极插座9 ─ 保险丝10 ─ 电源开关11 ─ 电源插座仪器键盘说明a) “电导率/TDS”键，此键为双功能键，在测量状态下，按一次进入“电导率”测量状态，再按一次进入“TDS”测量状态；在设置“温度” 、“电极常数” 、“常数调节”时，按此键退出功能模块，返回测量状态。
DDS-307电导率仪操作步骤
1 开机 1.1 电源线插入仪器电源插座，仪器必须有良好接地！ 1.2 按电源开关，接通电源，预热 30 分钟后，进行校准。
2 校准 仪器使用前必须进行校准！
将“选择”开关量程选择开关旋钮指向“检查”，“常数”补偿调节旋钮指向 “1”刻度线，“温度”补偿调节旋钮指向“25”度线，调节“校准”调节旋钮， 使仪器显示 100.0μS/cm，至此校准完毕。
种类型电极具体的电极常数值，制造厂均粘贴在每支电导电极上，根
据电极上所标的电极常数值调节仪器面板“常数”补偿调节旋钮到相应
的位置。
3.2.1 将量程选择开关旋钮指向“检查”，“温度”补偿调节旋钮指向“25”
度线，调节“校准”调节旋钮，使仪器显示 100.0μS/cm。
3.2.2 调节“常数”补偿调节旋钮使仪器显示值与电极上所标数值一致。
200～2000
1.0
2000～20000
1.0，10
20000～200000
10
注：对常数为 1.0、10 类型的电导电极有“光亮”和“铂黑”二种形式，
镀铂电极习惯称作铂黑电极，对光亮电极其测量范围为（0～300）μS/cm
为宜。
3.2 电极常数的设置方法如下：
目前电导电极的电极常数为 0.01、0.1、1.0、10 四种不同类型，但每
4.4 电极插头座绝对防止受潮，以造成不必要的测量误差。 4.5 电极应定期进行常数标定。
3.2.2.1 电极常数为 0.01025cm-1，则调节常数补偿调节旋钮使仪器显示
值为 102.5。（测量值=读数值×0.01）。
3.2.2.2 电极常数为 0.1025cm-1，则调节常数补偿调节旋钮，使仪器显
示为 102.5。（测量值读数值×0.1）。
DDS-307A说明书
DDS-307A 说明书
示值为“1---”时，说明测量值超出量程范围，此时，应按“△ ”键，选择 大一档量程，最大量程为 10mS/cm 或 1000mg/L；当测量过程中，显示值为 “0”时，说明测量值小于量程范围，此时，应按“▽ ”键，选择小一档量 程，最小量程为 20μS /cm 或 10mg/L。
4、本仪器的 TDS 按电导率 1:2 比例显示测量结果。 5、为确保测量精度，电极使用前应用于小 0.5μS/cm 的去离子水(或蒸馏水)
冲洗二次，然后用被测试样冲洗后方可测量。 6、电极插头座防止受潮，以免造成不必要的测量误差。
电导电极的清洗与贮存
1．电导电极的贮存：光亮的铂电极、镀铂黑的铂电极（长期不使用），一般 贮存在干燥的地方。但镀铂黑的铂电极使用前必须放入（贮存）在蒸馏水中 数小时，经常使用的镀铂黑铂电极可以放入（贮存）在蒸馏水中，。 2．电导电极的清洗： 2.1 可以用含有洗涤剂的温水清洗电极上有机成分玷污，也可以用酒精清洗。 2.2 钙、镁沉淀物最好用 10％拧檬酸。 2.3 光亮的铂电极，可以用软刷子机械清洗。但在电极表面不可以产生刻 痕，绝对不可使用螺丝起子之类硬物清除电极表面，甚至在用软刷子机械清 洗时也需要特别注意。 2.4 对于镀铂黑的铂电极，只能用化学方法清洗，用软刷子机械清洗时会 破坏镀在电极表面的镀层(铂黑)。注意：某些化学方法清洗可能再生或损坏 被轻度污染的铂黑层。
3. 仪器级别： 1.0 级 3． 仪器的基本误差：±1.0%(FS)±1 个字。
±0.5℃±1 个字 4． 电子单元温度补偿误差：±0.5%(FS) ± l 个字，[0～2×103]μS/cm
DDS-307型 电导率仪操作规程
编制： 审核： 批准：电导仪操作规程1. 目的：建立电导率仪的操作与维护保养操作规程，以规范人员的操作，保证分析数据的准确有效。
2. 仪器信息及测量范围：DDS-307型电导率仪（规格型号：DDS-307，编号：）测量范围：0.00μs/cm ~100.0 ms/cm 适用温度：0-40℃3. 责任：操作人员应严格按照规定的程序进行操作和维护4. 定义：无5. 操作步骤：5.1 仪器准备：被测溶液、干净的烧杯、蒸馏水、玻璃棒、温度计、DDS-307型电导率仪5.2 开机准备：1.根据测量范围，选择合适的电极常数的电极。
（例：纯化水选择电极常数为0.1，自来水选择电极常数为1.0，具体参考附录1）2.将电极架插入插座中并拧好，将电导电极正确插入仪器并安装在电极架上。
3.用蒸馏水清洗电极并用滤纸擦干。
4.连接电源，打开仪器进入测试状态，预热30分钟5.3 设置电极常数及数值：1.查看电极常数。
（电极常数值一般粘贴在电导电极线上，分为0.01、 0.1、1.0和10四种类型）2.1.010”,并按“确定”键进行确定，完成设置。
5.4 电导率测量：1. 显示，再按“确定”键进行确定。
2. 用蒸馏水清洗电极头，擦干后再用被测溶液润洗电极头，将电极浸入被测溶液中，用玻璃棒缓慢搅匀后，等待数值稳定，读取数值。
3. 测量完毕后，将仪器复位，断电源，拔下电极，盖防尘罩，电极头用蒸馏水清洗后擦干保存。
6.注意事项：1. 为防止对仪器的静电干扰，在清洁电极时请将电极与仪表分开2. 禁止在大气湿度超过85%、环境温度低于5℃或者超过40℃、有电磁场或激烈震动、长期处于日照的情况下使用该仪器3. 切勿在有爆炸危险、存在腐蚀性气体的环境中使用该仪器。
4. 电极的引线不能潮湿，否则将测量不准。
7.仪器的维护与保养：1. 保持仪器的清洁，每周或使用前用洁净的干抹布对仪器的表面进行清洁。
2. 电极超过一个月不使用，应擦干并贮存在干燥的地方，重新使用前必须放入贮存在蒸馏水中数小时，经常使用的电极可以贮存在蒸馏水中。
DDS-307A型电导率仪使用方法
1 概述DDS－307A型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，仪器采用全新设计的外形、大屏幕LCD 段码式液晶，显示清晰、美观。
该仪器广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下：◆仪器采用大屏幕LCD段码式液晶；◆可同时显示电导率/温度值或TDS/温度值，显示清晰；◆具有电导电极常数补偿功能；◆具有溶液的手动、自动温度补偿功能；2 仪器的主要技术性能仪器级别：1.0级1．测量范围：a) 电导率：0.00μS/cm～100.0ｍS/cm；b) TDS：0.00mg/L～1999mg/L；c) 温度：（0～99.9）℃。
2．电子单元基本误差：a) 电导率：±1.0％(FS)；b) TDS: ±1.0％(FS)；c) 温度：±0.4℃。
3．仪器的基本误差：a) 电导率：±1.5％(FS) ；b) 温度：±0.6℃（0℃≤T≤60℃）±1℃（60℃＜T≤99.9℃）4．外形尺寸1×b×h，mm：290×210×95 5．重量：1.5kg6．仪器正常工作条件：a) 环境温度：(0~40)℃；b) 相对湿度：不大于85％；c) 供电电源：AC(220±22)V；(50±l)Hz；d) 除地球磁场外无外磁场干扰。
3仪器结构仪器外型结构l ─机箱2 ─键盘3 ─显示屏4 ─多功能电极架5 ─电极仪器后面板6 ─测量电极插座7 ─接地插座8 ─温度电极插座9 ─保险丝10 ─电源开关11 ─电源插座仪器键盘说明a）“电导率/TDS”键，此键为双功能键，在测量状态下，按一次进入“电导率”测量状态，再按一次进入“TDS”测量状态；在设置“温度”、“电极常数”、“常数调节”时，按此键退出功能模块，返回测量状态。
DDS-307A型电导率仪使用、维护保养SOP
1.目的建立一个DDS-307型电导率仪的使用、维护保养标准操作程序，使操作过程规范化。
2.职责质量管理科负责本规程的起草，检验员负责执行本规程的规定。
3.适用范围本规程适用于DDS-307型电导率仪的使用、维护保养。
4.内容4.1.主要技术参数：4.1.1.仪器级别：1.0级；99.9℃4.1.2.电子单元基本误差：电导率：±1.0%（FS） TDS：±1.0%（FS）温度：±0.4℃4.1.3.仪器基本误差：电导率：±1.5%（FS）温度±0.6℃（0℃≤T≤60℃）±1（60℃≤T≤99.9℃）4.1.4.环境温度0～40℃供电电源 AC（220±22）V,(50±1)Hz4.2.仪器键盘说明4.2.1.电导率/TDS键。
此键为双功能键，在测量状态下，按一次进入“电导率”测量状态，再按一次进入“TDS”测量状态，在设置“温度”、“电极常数”时，按此键退出功能模块，返回测量状态。
4.2.2.“电极常数”键，此键为电极常数选择键，按此键上部“△”为调节电极常数上升；按此键下部“▽”为调节电极常数下降。
4.2.3.“温度”键，此键为温度选择键。
按此键上部△”为调节温度数值上升，按此键下部△”为调节温度数值下降。
4.2.4.“确认”键，此键为确认键，按此键为确认上一步操作。
4.3.仪器操作4.3.1.开机前的准备4.3.1.1.将多功能电极架插入多功能电极架插座中，并拧好。
4.3.1.2.将电导电极及温度电极安在电极架上。
用蒸馏水清洗电极。
4.3.2.仪器操作流程4.3.2.1.连接电源线，打开仪器开关，仪器进入测量状态，仪器预热30min后，可进行测量。
4.3.2.2.在测量状态下，按“电导率/TDS”键可以切换显示电导率以及TDS；按“温度”键设置当前的温度值，按“电极常数”和“常数调节”键进行电极常数的设置。
4.3.2.3.如果仪器接是温度电极，将温度电极放入溶液中，此食品显示的温度数值为自动测量溶液的温度值，仪器自动进行温度补偿，用记不必进行温度设置操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 概述DDS－307A型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，仪器采用全新设计的外形、大屏幕LCD 段码式液晶，显示清晰、美观。
该仪器广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下：◆仪器采用大屏幕LCD段码式液晶；◆可同时显示电导率/温度值或TDS/温度值，显示清晰；◆具有电导电极常数补偿功能；◆具有溶液的手动、自动温度补偿功能；2 仪器的主要技术性能仪器级别：1.0级1．测量范围：a) 电导率：0.00μS/cm～100.0ｍS/cm；b) TDS：0.00mg/L～1999mg/L；c) 温度：（0～99.9）℃。
2．电子单元基本误差：a) 电导率：±1.0％(FS)；b) TDS: ±1.0％(FS)；c) 温度：±0.4℃。
3．仪器的基本误差：a) 电导率：±1.5％(FS) ；b) 温度：±0.6℃（0℃≤T≤60℃）±1℃（60℃＜T≤99.9℃）4．外形尺寸1×b×h，mm：290×210×95 5．重量：1.5kg6．仪器正常工作条件：a) 环境温度：(0~40)℃；b) 相对湿度：不大于85％；c) 供电电源：AC(220±22)V；(50±l)Hz；d) 除地球磁场外无外磁场干扰。
3仪器结构仪器外型结构l ─机箱2 ─键盘3 ─显示屏4 ─多功能电极架5 ─电极仪器后面板6 ─测量电极插座7 ─接地插座8 ─温度电极插座9 ─保险丝10 ─电源开关11 ─电源插座仪器键盘说明a）“电导率/TDS”键，此键为双功能键，在测量状态下，按一次进入“电导率”测量状态，再按一次进入“TDS”测量状态；在设置“温度”、“电极常数”、“常数调节”时，按此键退出功能模块，返回测量状态。
b）“电极常数”键，此键为电极常数选择键，按此键上部“△”为调节电极常数上升；按此键下部“▽”为调节电极常数下降；电极常数的数值选择为0.01、0.1、1、10。
c）“常数调节”键，此键为常数调节选择键，按此键上部“△”为常数调节数值上升；按此键下部“▽”常数调节数值下降。
d）“温度”键，此键为温度选择键，按此键上部“△”为调节温度数值上升；按此键下部“▽”为调节温度数值下降。
e）“确认”键，此键为确认键，按此键为确认上一步操作。
仪器附件12 ─DJS-1C电导电极13 ─ T-818-B-6温度电极4 仪器的使用4.1开机前的准备a) 将多功能电极架(4)插入多功能电极架插座中，并拧好。
b) 将电导电极(12)及温度电极(13)安装在电极架(4)上。
c) 用蒸馏水清洗电极。
4.2仪器操作流程连接电源线，打开仪器开关，仪器进入测量状态，显示如图，仪器预热30min后，可进行测量。
在测量状态下，按“电导率/TDS”键可以切换显示电导率以及TDS；按“温度”键设置当前的温度值；按“电极常数”和“常数调节”键进行电极常数的设置，简要的操作流程见下图：如果仪器接上温度电极时，将温度电极放入溶液中，此仪器显示的温度数值为自动测量溶液的温度值，仪器自动进行温度补偿，用户不必进行温度设置操作。
4.3设置温度DDS-307A型电导率仪一般情况下不需要用户对温度进行设置，如果用户需要设置温度，请在不接温度电极的情况下，用温度计测出被测溶液的温度，然后按“温度△”或“温度▽”键，仪器显示如图：按“温度△”或“温度▽”键调节显示值，使温度显示为被测溶液的温度，按“确认”键，即完成当前温度的设置；按“电导率/TDS”键放弃设置，返回测量状态。
4.4电极常数和常数数值的设置仪器使用前必须进行电极常数的设置。
目前电导电极的电极常数为0.01、0.1、1.0、10四种类型，每种类电极具体的电极常数值均粘贴在每支电导电极上，用户根据电极上所标的电极常数值进行设置。
按“电极常数”键或“常数调节”键，仪器进入电极常数设置状态，仪器显示如图：4.4.1电极常数为“1”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“1.010”，则选择“1”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。
仪器显示如图：如用户放弃设置，按“电导率/TDS”键，返回测量状态。
4.4.2电极常数为“0.1”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“0.1010”，则选择“0.1”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。
仪器显示如图：如用户放弃设置，按“电导率/TDS”键，返回测量状态。
4.4.3电极常数为“0.01”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“0.01010”，则选择“0.01”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。
仪器显示如图：如用户放弃设置，按“电导率/TDS”键，返回测量状态。
4.4.4电极常数为“10”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“10.10”，则选择“10”并按“确认”键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认”键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。
仪器显示如图：如用户放弃设置，按“电导率/TDS”键，返回测量状态。
4.5 测量电导率范围及对应电极常数推荐表电导率范围(μS/cm) 推荐使用电极常数(cm-1)0.05～2 0.01，0.12～200 0.1，1.0200～2×105 1.04.5.1电导率的测量经过上述4.3~4.4的设置，仪器可用来测量被测溶液，按“电导率/TDS”键，使仪器进入电导率测量状态。
仪器显示如图：如果采用温度传感器，仪器接上电导电极、温度电极，用蒸馏水清洗电极头部，再用被测溶液清洗一次，将温度电极、电导电极浸入被测溶液中，用玻璃棒搅拌溶液使溶液均匀，在显示屏上读取溶液的电导率值。
如溶液温度为22.5℃，电导率值为100.0uS/cm，则仪器显示如图：如果仪器没有接上温度电极，则用温度计测出被测溶液的温度，按“4.3 温度设置”操作步骤进行温度设置；然后，仪器接上电导电极，用蒸馏水清洗电极头部，再用被测溶液清洗一次，将电导电极浸入被测溶液中，用玻璃棒搅拌溶液使溶液均匀，在显示屏上读取溶液的电导率值。
如溶液温度为25.5℃，电导率值为1.010mS/cm，则仪器显示如图：4.5.2 TDS的测量经过上述4.3~4.4的设置，仪器可用来测量被测溶液，按“电导率/TDS”键，使仪器进入TDS测量状态。
仪器显示如图：如果采用温度传感器，仪器接上电导电极、温度电极，用蒸馏水清洗电极头部，再用被测溶液清洗一次，将温度电极、电导电极浸入被测溶液中，用玻璃棒搅拌溶液使溶液均匀，在显示屏上读取溶液的TDS值。
例如：溶液温度为22.5℃，TDS值为10.10mg/L，则仪器显示如图：如果仪器没有接上温度电极，则用温度计测出被测溶液的温度，按“4.3 温度设置”操作步骤进行温度设置；然后，仪器接上电导电极，用蒸馏水清洗电极头部，再用被测溶液清洗一次，将电导电极浸入被测溶液中，用玻璃棒搅拌溶液使溶液均匀，在显示屏上读取溶液的TDS值。
如溶液温度为25.5℃，TDS值为10.10mg/L，则仪器显示如图：5 注意事项◆电极使用前必须放入在蒸馏水中浸泡数小时，经常使用的电极应放入（贮存）在蒸馏水中，。
◆为保证仪器的测量精度，必要时在仪器的使用前，用该仪器对电极常数进行重新标定。
同时应定期进行电导电极常数标定。
◆在测量高纯水时应避免污染，正确选择电导电极的常数并最好采用密封、流动的测量方式。
◆本仪器的TDS按电导率1:2比例显示测量结果。
◆为确保测量精度，电极使用前应用于小0.5μS/cm的去离子水(或蒸馏水)冲洗二次，然后用被测试样冲洗后方可测量。
◆电极插头座防止受潮，以免造成不必要的测量误差。
6 电导电极的清洗与贮存6.1 电导电极的贮存电极（长期不使用）应贮存在干燥的地方。
电极使用前必须放入（贮存）在蒸馏水中数小时，经常使用的电极可以放入（贮存）在蒸馏水中，。
6.1 电导电极的清洗◆可以用含有洗涤剂的温水清洗电极上有机成分玷污，也可以用酒精清洗。
◆钙、镁沉淀物最好用10％拧檬酸。
◆镀铂黑的电极，只能用化学方法清洗，用软刷子机械清洗时会破坏镀在电极表面的镀层(铂黑)。
注意：某些化学方法清洗可能再生或损坏被轻度污染的铂黑层。
◆光亮的铂电极，可以用软刷子机械清洗。
但在电极表面不可以产生刻痕，绝对不可使用螺丝起子之类硬物清除电极表面，甚至在用软刷子机械清洗时也需要特别注意。
7 附录7.1电导常数标定电导电极出厂时，每支电极都标有电极常数值。
用户若怀疑电极常数不正确，可以按照以下步骤重新标定。
7.1.1 标准溶液标定根据电极常数选择合适的标准溶液(见表1)、配制方法(见表2)，标准溶液与电导率值关系表(见表3)。
a．将电导电极接入仪器，断开温度电极(仪器不接温度传感器)，仪器则以手动温度作为当前温度值，设置手动温度为25.0℃，此时仪器所显示的电导率值是未经温度补偿的绝对电导率值；b．用蒸馏水清洗电导电极；将电导电极浸入标准溶液中；c．控制溶液温度恒定为：(25.0±0.1)℃；d．把电极浸入标准溶液中，读取仪器电导率值K测。
e．按下式计算电极常数J：J=K/K测式中：K为溶液标准电导率(查表3可得)7.1.1 标准电极法标定根据电极常数选择合适的标准溶液(见表1)、配制方法(见表2)，标准溶液与电导率值关系表(见表3)。
a．选择一支已知常数的标准电极（设常数为J标）；b. 选择合适的标准溶液(见表1)、配制方法(见表2)，标准溶液与电导率值关系表(见表3)；c. 把未知常数的电极（设常数为J1）与标准电极以同样的深度插入液体中(都应事先清洗)；d. 依次将电极接到电导率仪上，分别测出的电导率为K1及K标；e．按下式计算电极常数J1：J1 =J标×K标/ K1式中：K1为未知常数的电极所测电导率值K标为标准电极所测电导率值表1 测定电极常数的KCL标准溶液表2 标准溶液的组成表3 KCL溶液近似浓度及其电导率值关系8 仪器的成套性1．DDS-307A型电导率仪 1台；2. DJS-1C型铂黑电极 1支；3. T-818-B-6型温度传感器 1支；4. 产品合格证1份；5. 附件一套，以随机装箱单为准。
