浮球液位计原理与介绍
计量仪表 浮球液位计(水处理设备课件)

浮球液位计用于测量能对开口、密闭容器或地下池槽中介质液位,以及 系统的报警和控制。
水厂安装浮球式液位计
工作原理
浮球液位计由浮球、插杆等组成
。浮球液位计通过连接法兰 安装于
容器顶部。
浮球据排开液体体积相等原理浮于液 面,当容器的液位变化时浮球也随着 上下移动,由于磁性作用,浮球液位 计的干簧受磁性吸合,把液面位置变 化成电信号,通过显示仪表用数字显 示液体的实际位置,浮球液位计从而 达到液面的远距离检测和控制。
安装
四种安装方式 A:顶置安装
B:侧侧安装
C:侧底器中装有三只干簧管 分别为下限、上限、越限报警。装有 磁钢的浮球随液位上、下时使不同位 置的干簧管动作,通过显示表内相应 继电器的吸合将液位的正确位置指示 出来。下限、上限显示表有继电器触 点输出。上限越限时能发出声、光报 警信号而无继电器触点输出。
类型
电缆浮球液位开关是利用微动开关 当电缆浮球以重锤为原点上扬一定角 度时,开关便会有ON或OFF信号输 出。
浮球式液位计原理

浮球式液位计原理
浮球式液位计原理
1、介绍
浮球式液位计是一种能够测量液体高度的计量仪器,是由一个可浮动的液体探伤器(浮球)和一个浮球控制系统(FCC)组成。
浮球液位计的主要作用是指示液体的液面高度,它通常用于液位测量中。
2、原理
浮球式液位计的液体探测器(浮球)是一种型号薄的内部填充可浮动的球体,它可以自动浮动在液体表面上,并且具有抗摩擦能力,不易因气流和流动形成偏转。
它的实际液位高度由浮球控制系统(FCC)进行测量。
只要液位发生了变化,FCC就会及时传输信息,从而使液位仪能够准确地反映出液体仪表上的真实液位。
3、优点
(1)浮球式液位计拥有高精度和重复精度,能够进行十分精确的液位测量;
(2)浮球式液位计可以提供准确的液位高度结果,且维修成本低廉;
(3)采用浮球式液位计测量的波动性极低,而且液位变化时间也非常
快,准备充分的抗撞击性能;
(4)浮球式液位计的流体不受气体及化学物质的干扰。
4、缺点
(1)由于浮球式液位计的安装有一定困难,所以某些媒质不利于安装;
(2)在一定条件下,浮球式液位计会受到供电电源的干扰,影响测量
的准确性;
(3)由于浮球式液位计的测量范围有限,需要在液位计的固定位置调
整器安装,以确保测量范围的准确性。
5、总结
浮球式液位计是一种非常先进的液位测量仪器,它的精度高,重复精
度好,耐撞击性能强,受液体特性影响小,维修费用低,能够准确测
量液位,给用户带来极大的便利。
当然,作为一种新型仪器,液位计
的安装和操作也是比较复杂的,用户应该根据具体情况来选择合适的
液位测量仪器,以保证测量精度。
浮筒液位计的结构和工作原理是怎样的

浮筒液位计的结构和工作原理是怎样的一、浮筒液位计的定义浮筒液位计也叫浮球液位计,是一种常见液位测量仪表。
其工作原理是利用液位从而进行液位的测量。
浮筒液位计一般适用于液位比较稳定的场合,且适用于不同形状、不同介质的容器内部液位的测量。
二、浮筒液位计的结构浮筒液位计由液位计本体、浮筒、悬挂绳或导杆组成。
2.1 液位计本体浮筒液位计的液位计本体主要由外壳、度盘、指针、转轴、密封圈等组成。
其中,外壳是浮筒液位计整体的保护罩,度盘用于显示液位高度,指针引导读数,转轴则是负责传递液位高度变化信息的重要部件,密封圈主要起到了密封作用,避免液体泄漏。
2.2 浮筒浮筒是浮球液位计的重要组成部分,主要由浮球和浮杆组成。
浮筒的杆的长度一般是由容器的液位范围决定的。
浮球的密度小于被测液体的密度,从而能够浮在液体上方。
随着液位的变化,浮筒也会随之上下移动,从而传递液位高度的变化。
2.3 悬挂绳或导杆悬挂绳或导杆是固定在浮筒下部,主要作用是保持浮球在液位上方。
其材料可以是碳钢、不锈钢、铝合金等。
悬挂绳的长度和导杆的长度要考虑容器内的液位范围。
三、浮筒液位计的工作原理浮筒液位计的工作原理基于阿基米德原理。
当浮球浮在水面上时,其浮力和重力相等,所以在静液中,浮筒所受的浮力大小等于所排开液体重量的大小。
液位计的度盘固定在液位计本体的外侧,当液位升高时,浮筒也会随之升高,指针就会随之转动,从而显示液位升高了多少。
液位计的精确度会受到以下因素的影响:•浮球的密度精度和浮力的准确度;•悬挂绳或导杆的稳定性;•压力、温度、密度、介质因素等。
四、浮筒液位计的适用范围和注意事项浮筒液位计适用于液位比较稳定的场合,主要适用于不同形状、不同介质的容器内部液位的测量。
同时,还需要注意以下事项:•液位计应安装牢固,悬挂绳或导杆应平行于容器本身;•度盘应保持干燥、清洁,指针应移动自如;•要定期对液位计、悬挂绳或导杆进行维护、检修。
五、总结作为一种常见的液位测量仪表,浮筒液位计广泛应用于各种液位稳定的容器内部液位的测量。
浮球式液位计的原理及应用

浮球式液位计的原理及应用1. 原理介绍浮球式液位计是一种常见的液位测量装置,它通过浮球的浮力来反映液体的液位。
其原理基于阿基米德定律,即浸入液体中的物体会受到一个向上的浮力,该浮力的大小等于液体中排开的液体的重量。
浮球式液位计利用这一原理,通过测量浮球的位置来确定液位的高低。
2. 结构组成浮球式液位计主要由以下部分组成: - 浮球:是浮球式液位计的核心组件,通常由塑料或不锈钢等材料制成。
当液位上升时,浮球也会上升,其位置改变会引起液位计的信号输出变化。
- 导向管:用于固定浮球并导引其运动轨迹,使浮球能够准确地反映液位的高低。
- 机械传动装置:与浮球连接,将浮球的位置变化转化为机械运动,实现液位测量。
- 信号输出装置:将测量的液位信息转化为电信号或其他形式的信号输出,方便信息的传输和处理。
3. 工作原理浮球式液位计的工作原理相对简单,主要分为两种类型:浮球上升型和浮球下降型。
3.1 浮球上升型液位计浮球上升型液位计的工作原理如下: 1. 当液位降低时,浮球会随着液面下降,机械传动装置将浮球的下降转化为相应的信号输出。
2. 当液位上升时,浮球会随着液面上升,机械传动装置将浮球的上升转化为相应的信号输出。
3.2 浮球下降型液位计浮球下降型液位计的工作原理如下: 1. 当液位降低时,浮球会随着液面下降,机械传动装置将浮球的下降转化为相应的信号输出。
2. 当液位上升时,浮球会随着液面上升,机械传动装置将浮球的上升转化为相应的信号输出。
4. 应用领域浮球式液位计广泛应用于以下领域:4.1 石油化工行业在石油化工行业中,浮球式液位计被用于监测储罐、反应釜、分离器等设备中的液位。
通过实时监测液位变化,能够及时采取相应的措施,保证设备的安全运行。
4.2 污水处理行业浮球式液位计在污水处理过程中起着重要的作用。
它可以用来监测污水处理设备中的液位,确保设备正常运行并避免溢流。
4.3 饮料行业在饮料行业,浮球式液位计被广泛应用于灌装生产线中,用于监测瓶子的液位,确保饮料装填的准确性和一致性。
磁浮球液位计工作原理

磁浮球液位计不同于其他浮球液位计的结构主要区别在于它是基于浮力和静磁场原理设计生产的。
带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
该仪表可以直接输出电阻值信号,也可以配合R-I转换器,输出电流值(4~20mA)信号;同时配合其他转换器,输出电压信号及其开关信号(按照客户需求转换器由公司配送)。
从而实现电信号的远程传输与控制。
液位计采用连通器的原理,使容器内液体等高引入到液位计主体内。
在主体内的漂浮的浮球组件,根据浮力原理和磁性藕合原理。
在主体外附靠能反映磁现象的翻柱液面位置的显示。
随主体内液位的变化,浮球组件的高低也相应变化。
从而使主体外的翻柱180度的翻转,当液位上升时,翻柱由白色转为红色,当液面下降时,翻柱由红色转为白色。
显示器的红,白界位处为容器内介质液位的实际高度。
磁浮球液位计是在借鉴国内外同类产品,积极吸收、揉合众多同类产品的优点,通过公司技术人员大胆改进原有产品结构的基础上精心设计而成的。
采用优质磁体和进口电子元件,使产品具有:结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
安徽皖控自动化仪表有限公司成立于2012年,是专业从事工业自动化仪表研究开发、制造的专业厂家之一,注册资金5510万元。
自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号,市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。
展望未来,安徽皖控自动化仪表有限公司将会不断创新,通过提供具有国际水准的优质产品和卓越的服务为客户创造价值,在发展成为国内过程自动化仪表行业顶级企业的同时,促进中国自动化技术的应用与发展水平,为推动中国社会工业化的进程不断努力!。

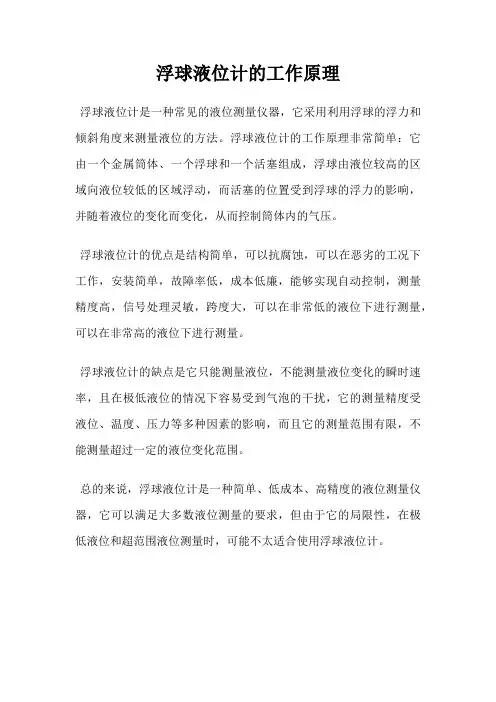

浮球液位计的工作原理

浮球液位计的工作原理
浮球液位计是一种常见的液位测量仪器,它采用利用浮球的浮力和倾斜角度来测量液位的方法。
浮球液位计的工作原理非常简单:它由一个金属筒体、一个浮球和一个活塞组成,浮球由液位较高的区域向液位较低的区域浮动,而活塞的位置受到浮球的浮力的影响,并随着液位的变化而变化,从而控制筒体内的气压。
浮球液位计的优点是结构简单,可以抗腐蚀,可以在恶劣的工况下工作,安装简单,故障率低,成本低廉,能够实现自动控制,测量精度高,信号处理灵敏,跨度大,可以在非常低的液位下进行测量,可以在非常高的液位下进行测量。
浮球液位计的缺点是它只能测量液位,不能测量液位变化的瞬时速率,且在极低液位的情况下容易受到气泡的干扰,它的测量精度受液位、温度、压力等多种因素的影响,而且它的测量范围有限,不能测量超过一定的液位变化范围。
总的来说,浮球液位计是一种简单、低成本、高精度的液位测量仪器,它可以满足大多数液位测量的要求,但由于它的局限性,在极低液位和超范围液位测量时,可能不太适合使用浮球液位计。
浮球液位计工作原理

浮球液位计工作原理一、引言液位计是一种常见的工业自动化测量仪表,用于测量液体的高度或液位。
浮球液位计是液位计的一种常见类型,它通过浮子的升降来反映液位的高低。
本文将介绍浮球液位计的工作原理及其应用。
二、浮球液位计的组成浮球液位计主要由测量管、浮子、传感器和输出装置组成。
2.1 测量管测量管是液位计的主体部分,通常采用透明的玻璃制成,以便观察液位的变化。
测量管内部设有刻度,用于读取液位高度。
2.2 浮子浮子是浮球液位计的核心部件,通常由轻质材料制成,如塑料或不锈钢。
浮子具有一定的浮力,当液位升高时,浮子随之上升;当液位降低时,浮子则下降。
2.3 传感器传感器用于检测浮子的位置,常见的传感器类型包括磁性传感器、电容传感器和声波传感器等。
传感器可以将浮子的位置转换为电信号,以便后续的处理和输出。
2.4 输出装置输出装置通常是显示装置,用于直观地显示液位的高度。
常见的输出装置包括数字显示屏、模拟仪表和报警装置等。
三、浮球液位计的工作原理浮球液位计的工作原理基于浮力和浮球在液体中的浮沉。
3.1 浮球受力浮球置于液体中时,受到两个力的作用,即浮力和重力。
浮力是垂直向上的力,大小等于排开液体的重量;而重力是垂直向下的力,大小等于浮球的重量。
当液位上升时,浮球受到的浮力增大,相应地,浮球的上升高度也增加;当液位下降时,浮球受到的浮力减小,浮球下降。
3.2 传感器的工作传感器用于检测浮球的位置,常见的传感器工作原理有以下几种:3.2.1 磁性传感器磁性传感器通过检测浮球上的磁性材料来确定浮球的位置。
当浮球上升或下降时,磁性材料与传感器之间的磁场强度发生变化,传感器可以通过测量磁场强度的变化来确定浮球的位置。
3.2.2 电容传感器电容传感器利用液体和浮球之间形成的电容来检测浮球的位置。
当液位变化时,液体和浮球的介电常数也会发生变化,进而改变了电容的值。
电容传感器通过测量电容值的变化来确定浮球的位置。
3.2.3 声波传感器声波传感器利用声波在液体中的传播速度与液位之间的关系来检测浮球的位置。
浮球式液位计

浮球式液位计1、引言浮球式液位计是一种常用的液位检测仪器,可以测量液体在容器内的高度。
它通过测量浮球的位置来判断液位的高低。
本文将对浮球式液位计的原理、结构、使用方法以及注意事项进行介绍。
2、原理浮球式液位计的工作原理基于浮力的原理。
当液位上升时,浮球会随之上升,反之则下降。
浮球与液位计主体内的传感器相连,传感器会根据浮球位置的变化来输出相应的信号。
通过这种方式,我们可以得知液体的高度。
3、结构浮球式液位计主要由浮球、传感器和电路控制部分组成。
浮球通常由塑料或金属制成,具有良好的浮力特性。
传感器则是用于检测浮球位置的装置,通常是电容传感器或霍尔传感器。
电路控制部分则负责接收传感器信号并进行处理。
4、使用方法使用浮球式液位计前,需要先将其安装在容器上。
安装时应确保浮球能够自由上下运动,并且不受到其它物体的干扰。
安装完成后,可以将液体注入容器中。
当液位发生变化时,液位计会自动检测并输出相应的信号。
5、优点和应用浮球式液位计具有以下几个优点:(1)结构简单,使用方便;(2)测量范围广,适用于不同类型的液体;(3)精度高,测量结果准确可靠;(4)成本较低,适用于大规模应用。
浮球式液位计广泛应用于工业生产、化工、石油、食品、制药等领域。
它可以监测液体的液位,控制液体的流动,并保证生产过程的稳定性和安全性。
6、注意事项在使用浮球式液位计时,需要注意以下几点:(1)容器内部应保持清洁,避免污染浮球和传感器;(2)定期检查浮球和传感器的工作状态,确保其正常运行;(3)避免浮球受到外力的干扰,以免影响测量结果;(4)根据不同液体的性质选择合适的浮球材料,以免腐蚀。
总结:浮球式液位计是一种简单实用且可靠的液位检测仪器。
它适用于各种液体的测量,并广泛应用于工业生产和化工领域。
在使用过程中,需要注意保持容器清洁,定期检查浮球和传感器的运行状态,并选择合适的浮球材料。
通过正确使用浮球式液位计,我们可以准确掌握液体的液位,为生产过程提供有力支持。
浮球式液位计的工作原理和正确使用方法 液位计工作原理

浮球式液位计的工作原理和正确使用方法液位计工作原理浮球式液位计由液位传感器和电流转换器两部分构成,浮球与液位同步变化,掌控弹簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。
能对开口、密闭容器或地下池槽里的介质液位在仪表掌控室内进行显示、报警和掌控。
被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。
用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位,广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
浮球式液位计的工作原理及应用范围:1、工作原理:浮球连续式液位计是利用浮球内磁铁随液位的变化来更改本体杆内的电阻与磁簧开关所构成的分压电路,从而转换成分压信号,此分压信号可经过液位计变成4~20mA等标准工业信号,以检测液位。
磁簧开关的间隙愈小,精度越高。
此液位计还可搭配其他二次仪表作远距离指示,是一种原理简单,牢靠性较佳的液位指示器。
2、应用范围:浮球连续式液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量为理想。
浮球式液位计的正确使用方法:(1)使用前首先检查液位计是否在检定周期内,否则,应进行校验,不合格适时更换。
(2)传感器应水平安装,下入长度应符合技术要求。
(3)传感器与防爆接线盒之间要连接紧固、严密,不得漏进雨水。
(4)接线要按使用说明书进行,不能短接或接错。
(5)浮球式液位计要工作在设定测量范围内,不得超量程工作。
超声波液位计两种故障及处理方法超声波液位计时一种非接触式测量储罐液位的仪表,具有使用快捷、性能稳定、牢靠性高等优点,适用于食品、饮料、制药等领域中。
今日我紧要来介绍一下超声波液位计两种常见故障及处理方法,希望可以帮忙到大家。
第一种:现场容器里面有搅拌,液体波动比较大,影响超声波液位计的测量。
浮球液位计工作原理

浮球液位计安装浮球液位计的安装可能只要稍对液位计有了解的朋友都会,但是如何科学正确的安装浮球液位计呢?科学的安装浮球液位计对其使用寿命无疑是最好的保障,在这篇文章中,今天详细的为各位朋友介绍关于浮球液位计安装的相关知识!浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20标准电流信号,并叠加信号输出或就地液晶显示,可现场显示液位的百分比、4~20电流及液位值,远传供给控制室可实现液位的自动检测、控制和记录。
(以上这段话是摘抄百度百科的原文,一是介绍比较到位,二是不要打字了,哈哈!)到此关于浮球液位计作者已经做了简单的介绍,下面我们来看看浮球液位计的原理!浮球液位计采用连通器的原理,也就是我们常说的利用浮球内磁铁随液位变化,使容器内液体等高引入到液位计主体管内,来改变连杆内的电阻与磁簧开关所组成的分压电路,随文体管内液位的变化,浮球组件的高低也相应变化,从而使主体管外的翻柱作180度的翻转,当液位上升时,翻柱由白色转为红色,当液面下降时,翻柱由红色转为白色,磁簧开关的间隙愈小,精度愈高,分压信号可经过转换器转变成0/4~20或其它不同之标准信号。
指示计可配合其它表头作远距离指示,是一种原理简单,可靠性极佳的液位指示计。
根据用户要求预设磁敏部件,浮球随液面上下运作改变磁敏部件的预设状态发出通断信号,以便于对液面的监控。
浮球液位计用于工业过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位检测。
能就地显示各种液体的工作情况和液位高度。
配上液位变送器就能远距离传送液面的位置信号。
通过一定的电气装置达到自动控制和测量液位的目的,泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
以上就是浮球液位计的工作原理的知识,如果还有哪里没有写到位或者是理解不了的随时可以联系我们也可以给金湖信仪在线留言,我们也非常乐意与大家分享!安森智能致力于研制更可靠、更方便的工业智能计量仪表,目前构建了天然气流量仪表、蒸汽流量仪表、液位仪表、压力仪表、温度仪表、无线网络仪表、数字油田解决方案和能源计量解决方案等产品格局,产品大量用于数字油气田、燃气计量、蒸汽计量领域。
浮球式液位计的主要工作原理是

浮球式液位计的主要工作原理是
浮球式液位计是根据浮力原理设计的液位测量装置,它的主要工作原理包括:
1. 浮力原理
根据阿基米德原理,当浮球部分浸入液体中时,会受到向上的浮力,浮力大小与液体的密度及浸入液体中的体积成正比。
2. 浮球位置变化
随着液体液面高度的变化,浮球浸入液体的体积部分也会改变,受到的浮力因而改变,使浮球升降到不同高度。
3. 液位对应变化
可以根据浮球的垂直位置来判断液体的液面高度,两者呈对应变化关系。
通常在浮球杆上刻度来直接显示液位。
4. 传感器检测
也可以在浮球臂杆处安装电位器、电导开关等传感器,将浮球位置转换为电信号,通过仪表显示或输送到控制系统。
5. 布置适宜位置
需要将浮球置于储罐适当位置,使浮球可以在全液位测量范围内上下自如移动。
6. 材质选择
浮球需要选择与液体介质惰性的材料制作,以防腐蚀或溶解。
7. 温度补偿
由于液体密度随温度变化,需要温度补偿校正,保证测量准确。
综上,浮球式液位计通过检测浮球位置的变化来实现液位测量,原理简单可靠,是最基本的液位检测装置。
关于浮球液位计的相关介绍

液位计
一、浮球液位计产品介绍
浮球液位计主要由磁浮球、传感器、变送器三部分组成。
当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4-20mA 的电流信号输出、可选我厂生产的XMT系列型数显控制仪(或DSB型光柱数显仪)对液位进行远距离测量,并可在显示仪上设定上、下限报警,实现对液位的位式控制,或由其它调节器构成液位恒值调节系统,实现对液位的PID连续调节。
二、浮球液位计基本参数
本文由江苏普能仪表有限公司整理,转载请保留,谢谢!。
球浮的工作原理

球浮的工作原理
球浮是一种常见的液位传感器,它的工作原理是利用浮子的浮力来测量液体的液位高度。
球浮内部通有空气或其他气体,在液体中浸泡时,浮子会受到液体的浮力。
根据阿基米德原理,浮力与浸泡在液体中的物体排挤的液体重量相等。
当液位较低时,浮子受到较小的浮力,因此浸泡在液体中的浮子下沉。
随着液位的升高,浮子所受到的浮力也随之增大。
当液位上升到一定高度时,浮力将能够抵消掉浮子所受到的重力,使其能够浮在液面上。
为了测量液位高度,球浮内部通有一根连通管道,管道通过固定在容器上的接头连接到液位传感器的仪表。
当浮子浸入液体中,液体通过管道进入仪表,并通过压力传感器等检测液体的压力变化。
根据浮子所受液体压力的变化,仪表能够精确地测量到液位高度的变化。
通过将所测得的压力信号转换成相应的液位数值,即可实时监测液体的液位。
总之,球浮的工作原理是利用浮子受到的浮力来测量液体的液位高度。
通过测量浮子浸入液体中所受压力的变化,可以得到准确的液位数值。
什么是浮球液位计,相关详细参数有哪些?

什么是浮球液位计,相关详细参数有哪些?浮球液位计是在液位测量领域中较为常见的测量仪表,因为其具有适用范围广、安装灵活方便,只要配套不同的浮球和内杆的材质,便可以测量任何性质的介质的液位。
液位测量中为了更好的让用户能够使用浮球液位计,提高测量的准确度,有效延长液位计产品的使用寿命。
那么浮球液位计具体的适用范围有哪些呢?现在我们就来了解一下。
浮球液位计的内部结构及其工作原理浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引引起电学量的变化。
通过对电学量的变化来间接得到容器内部液位的状况。
浮球液位计对于液位信号的输出可以直接输出电阻信号,也可以配合R-l转换器浮球液位计,输出电流值(4~20mA)信号;如果客户还需要别的信号类型,可以通过配合其他转换器,输出电压信号及其开关信号(按照客户需求转换器由公司配送),来达到电信号的远程传输与控制。
转换器由电子模块组成,安装在传感器的接线盒内。
传感器通过磁钢的磁耦合作用,将液位的变化转换成电阻的大小,经转换器转换为4-20mA.DC标准电流信号,送给UQK-71B型液位显示仪或其它二次仪表,实现远距离液位数模显示。
磁性浮球液位计是以浮球组件为测量元件,通过液体浮力作用,使浮球上下移动,带动顶杆上端的磁钢上下受化,经磁性耦合作用,使显示器组件的磁性翻柱翻转达到跟踪液体液位变化,故显示醒目,读数直观,因显示器组件与被测介质完全隔离,故使用安全可靠。
该液位计适于各种地下槽池等容器,以及不宜侧面开孔的容器的液位显示;浮球液位计如酉配上配套仪表可用于远传检测,以实现自动控制功能。
用这种液位计组成的合成氨高压液位检则自控系统由于解決了小氮肥行业长期存在的一个技术难题,节能降耗效果明显。
浮球随液位的变化而上、下浮动,帯动浮球连杆顶端白的钢同步移动,通过磁耦合作用,使指示器的指示管翻转180°(液白气红)将液位的变化反映到指示器上,从而青晰地指示出液位的高度。
浮球液位计原理

浮球液位计原理
浮球液位计是一种特殊的液位测量仪器,它的测量原理是根据其它液位仪器的测量原理延伸而来。
它的发展源于人类在液位测量技术上的求索。
浮球液位计的测量原理是:利用浮球悬浮在液体中,浮球的上升或下降受液体的流动和液位的变化而改变,随着液位的变化,浮球的位置也会发生变化。
浮球液位计通过浮球悬浮的高度来测量液位,并且以这个高度来显示液位。
浮球液位计的工作原理很简单,当液位的高度改变时,浮球会自动升起或者降落,因为浮球受液位和流量变化的影响。
随着液位的变化,浮球会向上或者向下移动,直至液位停止变化。
浮球液位计通过检测标志丝杆的位置来测量液位。
浮球液位计的运行原理是:浮球会自由悬浮在液体中,受液位和流量的变化而变化,此时标志丝杆的位置也会对应偏移,根据标志丝杆的位置变化可以得出液位的变化情况,从而可以得出液位的准确数值。
浮球液位计的优点:检测精确,可以直接测量液位,可以在一定的温度和压力范围内得出准确的液位数值;结构简单,操作方便;测量范围较广,可以测量较高的液位;稳定性高,不受外界因素的影响,可长期稳定工作。
总之,浮球液位计的测量原理和它的优势都使得它成为液位测量领域的一种重要仪器。
液位浮球工作原理

液位浮球工作原理
液位浮球的工作原理是利用浮力的作用来检测液位的高低。
液位浮球通常由一个空心的球形物体构成,内部充满了空气。
当液位上升时,浮球会随着液位的升高而上浮,当液位下降时,浮球会随着液位的降低而下沉。
液体由于受到重力的作用,会对浮球产生一个向上的浮力。
根据阿基米德定律,浮力的大小与液体的密度、浸入液体中的体积和重力加速度有关。
当浮球完全浸入液体中时,浮力将等于浮球的重力,此时浮球处于平衡状态。
液位浮球一般安装在液体容器中,当容器内液位上升时,浮球会上浮,反之则下沉。
通过测量浮球的位置变化,就可以判断液位的高低。
浮球通常与一个传感器相连,传感器会根据浮球的位置变化来输出相应的信号。
这个信号可以是机械的,如继电器或开关,也可以是电气的,如电压或电流信号。
液位浮球广泛应用于各种液体容器中,如水箱、油罐、泳池等。
它具有简单、可靠、价格低廉的优点,在工业、农业、家居等领域都被广泛使用。
通过浮球的运动来监测液位,可以帮助人们及时了解液位的变化情况,从而采取相应的措施。
浮球液位传感器原理

浮球液位传感器原理
浮球液位传感器是一种常用于液体容器中的液位检测装置。
它基于浮力原理和传感器技术,通过浮球的浮沉运动来感知液体的高低,并转换成电信号输出。
浮球液位传感器通常由浮球、浮杆和传感器组成。
浮球通常由密度比液体轻的材料制成,如塑料或泡沫塑料。
当液位上升时,浮球会随着液面的升高而浮起,相反,当液位下降时,浮球则会下沉。
浮杆与浮球相连,通过固定在容器内壁的支架使其能够自由浮动,同时保持与传感器的稳定连接。
浮杆通常是由刚性材料制成,以保证传输浮球的运动。
传感器部分根据实际需求不同,可以采用不同的传感器技术,如浮子开关、电容式传感器或压力传感器等。
其中,浮子开关原理简单,当浮球浮起或下沉时,浮子开关状态会发生改变。
电容式传感器则是通过测量浮球与容器之间的电容变化来判断液位高低。
压力传感器通过测量液体压力来确定液位位置。
浮球液位传感器的工作原理是基于浮力的原理。
浮力是指物体在液体中所受到的向上的力,其大小等于物体所排除的液体重力。
当浮球在液体中浮动时,浮力与浮球所受到的重力相等,使得浮球能够保持在液体表面。
当液位上升时,浮球随着浮力的增加而浮起,将此变化传递给传感器。
传感器会将这一信号转换成电信号,通过线路传输至
控制系统,以实现液位的监测和控制。
综上所述,浮球液位传感器通过浮动浮球的浮力变化来感知液位高低,并将其转换成电信号输出。
它具有结构简单、可靠性高、易于安装和维护等优点,被广泛应用于工业、农业、环保等领域的液位监测和控制中。
液位浮球开关工作原理

液位浮球开关工作原理
液位浮球开关是一种常用的液位控制器,用于检测液体的高低水平。
它的工作原理基于液体的浮力原理和浮球的浮沉运动。
液位浮球开关由浮球、杆状支架、固定支架和电子控制装置组成。
当液位升高时,浮球浮在液体表面上。
当液位降低时,浮球下沉。
液位浮球开关的工作原理如下:
1. 当液位低于设定的测量点时,浮球下沉,杆状支架下降。
2. 当液位达到设定的测量点时,浮球上浮,杆状支架上升。
3. 当液位高于设定的测量点时,浮球上浮至其最高位置,杆状支架达到最高点。
4. 杆状支架上安装有电子控制装置,通过探测杆状支架的位置,将液位信息转化为电信号。
5. 电子控制装置接收到信号后,根据预设的控制逻辑进行相应的控制操作,例如打开或关闭液位控制阀等。
液位浮球开关的主要特点是结构简单、使用可靠,并且适用于各种液体。
它常用于污水处理、水泵控制、液体供给等领域,起到了重要的液位控制作用。
液位浮球原理

液位浮球原理
液位浮球原理是一种常见的测量和控制技术,通常在液位或液体流量读数的行业中被广泛使用。
它的原理是,当液位上升或降低时,一个不可见的浮球会随着液位变化而上升或下降,当浮球靠近液位传感器时,它会闭合控制按钮,从而触发一系列机械步骤,实现系统控制。
简而言之,液位浮球原理可以与可见的液位探头相结合,使系统能够实时监测并调节液位。
传统的液位测量和控制系统通常使用浮球式液位指示器。
它们也可以使用电容式、光纤、超声波或其他无接触的传感器来检测液位变化。
浮球的效率很高,它们可以在安装时识别设备的液位或节流,并立即响应液位变化。
它们可以非常灵活地调节液位,减少或增加设备中的液位。
它们还可以增加液位检测系统的整体耐久性,并及时地响应液位变化,避免对设备的损坏。
与其他液位测量技术相比,液位浮球原理的优势是可以提高整个检测过程的效率。
它们灵活,使液位便于控制,并可以根据不同的液位要求做出精准的控制反应。
它们的可靠性和耐久性也使它们成为液位检测行业的首选。
浮球液位传感器测量原理

浮球液位传感器测量原理浮球液位传感器是一种常用的液位测量设备,主要用于测量液体的高度或液位。
它通常由浮球、导轨、传感器和显示仪表等组成。
浮球随着液位的变化而上下浮动,传感器通过检测浮球的位置来确定液位的高度,并将测量结果转换为电信号输出,供显示仪表进行显示或进行进一步处理。
浮球液位传感器具有以下几个基本原理:1. 浮力原理:根据阿基米德原理,当浮球浸入液体中时,液体对浮球产生的浮力与浮球所浸入液体的重量相等,即浮力等于液体的重量。
通过浮力的大小,可以判断液位的高低。
2. 重量平衡原理:液位传感器一般采用重量平衡原理进行液位的测量。
传感器的测量腔室内设有一个浮球,当液位变化时,浮球会上下浮动。
测量腔室的另一端设有弹簧系统,用于保持测量腔室与外部压力等重量的平衡,当浮球的浮力等于液体对其施加的重力时,测量腔室与外部的重量平衡,此时可以通过检测弹簧的位移来确定液位的高度。
3. 电容原理:浮球液位传感器还可以采用电容原理进行液位的测量。
测量腔室内部设置有两个电极,当浮球上升或下降时,电极与浮球之间形成不同的电容。
通过测量电容的变化,可以间接地确定液位的高度。
4. 壓力原理:一些浮球液位传感器采用压力原理进行液位的测量。
传感器的测量腔室底部设有一个小孔,液体通过小孔进入测量腔室,当液位变化时,测量腔室的压力也会相应地发生变化。
通过检测压力的变化,可以间接地确定液位的高度。
浮球液位传感器的测量精度和稳定性受到多种因素的影响,比如测量腔室的尺寸、浮球的密度和形状、传感器的灵敏度等。
因此,在进行浮球液位传感器的测量时,需要注意以下几个方面:1. 避免浮球受到外力的干扰。
外力的干扰会对传感器的测量结果产生误差,因此需要确保浮球受到液体的作用力,在测量过程中尽量减少外力的干扰。
2. 防止测量腔室的积液。
测量腔室的积液会导致浮球的测量结果失准,因此需要设备设计合理的排液系统,及时排除腔室中的积液。
3. 定期校准传感器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、概述
电缆浮球液位控制器,利用重力与浮力的原理设计而成。
主要包括浮漂体,设置在浮漂体内的大容量微型开关和能将开关处于通,断状态的驱动机构,以及与开关相连的三芯电缆。
当浮球在液体浮力的作用下随液位的上升或下降到与水平呈一定角度时,浮球体内的驱动机构--驱动大容量微动开关,从而输出开(ON)或关(OFF)的信号,共报警提示或远程控制使用。
二、应用领域
主要适用于家庭,厂矿等的水池,油,酸和碱的池,桶,槽,灌等的容器中。
三、产品特点
Ø 进口专利技术整体塑胶注塑成型(PP),或是采用压紧螺母与硅胶共同封口(SUS);
Ø 结构简单合理,性能稳定可靠;
Ø 安装使用非常方便,现场调节简单;
Ø 可与各种水泵配套使用,并广泛应用于给排水及含腐蚀,悬浮物的液位自动控制。
技术参数
方法/步骤1:
工作压力:一个大气压
方法/步骤2:
工作温度:-10~80度(PP),-10~180度(金属)
方法/步骤3:
额定电流:10A/220V,SPDT(PP),2A/220V,SPDT(SUS) 方法/步骤4:
触点容量:15A/250VAC
开关寿命:100万次
可选材质:PP,SUS
控制精度:±0.05m
方法/步骤5:
适用介质:清水、污水、油类以及中等浓度以下的酸碱液体电缆长度:5m/10m(特殊长度可按要求定制)
连接方式:直接甩线或加法兰及接线盒
仪表接线
方法/步骤1:
下图是两种触点形式的接线图示:
常开触点常闭触点
1将浮动开关的电线穿过塑料重锤。
2用塑料扣套将重锤固定在所要设定水位的位置处电线上。
3将电线拉到控制箱,尽量避免使用中间接头,若需有接头时,绝对不可将接头浸入液体中。
使用棕色和黑色的电线:
浮球在下液位时,接点是不通的状态。
浮球在上液位时,接点是接通的状态。
使用蓝色和棕色的电线:
浮球在上液位时,接点是不通的状态。
浮球在下液位时,接点是接通的状态。
下图为PP材质电缆浮球液位开关工作时,浮球内部的微动开关示意图: 液位在浮标体下侧时,浮标下垂,棕色线(共线COM)与黑线(常开NC)处于断开状态,棕色线与蓝色线(常闭NO)处于接通状态.
当液位上升,浮标体跟随浮起,并上扬28度左右(SUS材质开关为10度左右)时,棕色线与黑色线闭合,棕色线与蓝色线断开.从而达到控制目的.
当液位下降时,浮标体跟随下降直到浮标体与水平线向下达28度左右(SUS 材质开关为10度左右)时,各控制点恢复起始状态.。
