实验二定时器和中断应用程序设计与调试3页

实验二定时器和中断应用程序设计与调试3页

实验二定时器和中断应用程序设计与调试3页一、实验目的1. 掌握定时器的工作原理和应用;2. 掌握中断的工作原理和应用;3. 结合定时器和中断设计应用程序。

二、实验器材1. 现成的定时器和中断资源(例如 STM32F103C8T6 单片机板);2. 电脑、USB 电缆、串口调试工具、杜邦线等。

三、实验原理与步骤1. 定时器首先,定时器是一种计时装置,它能够在设定的时间间隔内,发出一个固定的时钟脉冲信号,用于控制外部器件的时间。

定时器通常由计数器和时钟源两部分组成,计数器用于计数,时钟源则提供时钟脉冲。

在 STM32F103C8T6 单片机中,STM32F1 系列具有三个基本定时器,包括 TIM2、TIM3 和 TIM4,以及一个高级定时器 TIM1,这些定时器都是 16 位计数器。

下面以 TIM2 为例,介绍定时器的工作原理和使用方法。

STM32F103C8T6 的时钟系统图如下图所示:![image.png](attachment:image.png)其中,HCLK(高速时钟)的频率为 72MHz。

TIM2 的时钟源为:TIM2 的计数器是一个 16 位的寄存器,它的计数范围为 0-65535。

当计数器计数到最大值 65535 后,会自动从 0 开始重新计数。

TIM2 的数据和控制寄存器如下表所示:TIM2 的工作模式有四种,分别为向上计数、向下计数、向上/向下计数和单脉冲模式。

在本次实验中,我们选择向上计数模式,即计数器从 0 开始计数,当计数器计数到设定的值时,触发中断。

2. 中断中断是指由外部事件、硬件故障或软件请求而引起 CPU 暂停正在执行的当前程序,并转去执行一个特殊函数的程序执行机制。

中断是实现系统交互的重要手段,能够提高系统的响应速度和可靠性。

STM32F103C8T6 支持多种类型的中断,包括外部中断、定时器中断、USART 中断和 DMA 中断等。

在 STM32F103C8T6 中,各个中断向量表的地址为 0x0800 0000,STM32F1 系列的中断向量表共有 61 个中断向量,如下图所示:当有中断事件触发时,会自动跳转到相应的中断向量表所存的中断服务函数。

用 单片机的外部中断来测频率

用 单片机的外部中断来测频率

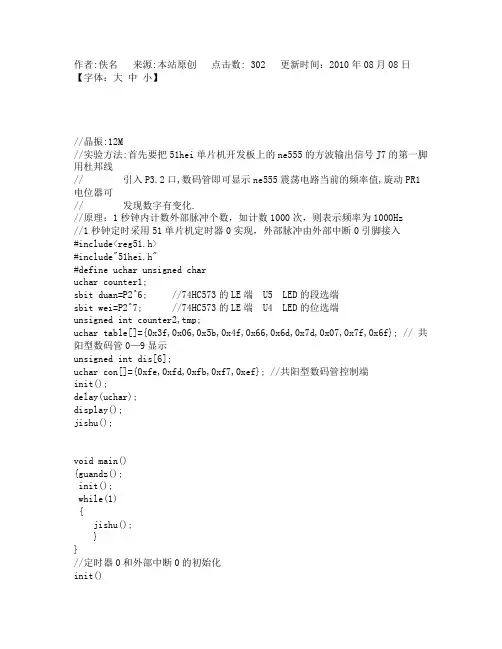

作者:佚名来源:本站原创点击数: 302 更新时间:2010年08月08日【字体:大中小】//晶振:12M//实验方法:首先要把51hei单片机开发板上的ne555的方波输出信号J7的第一脚用杜邦线// 引入P3.2口,数码管即可显示ne555震荡电路当前的频率值,旋动PR1电位器可// 发现数字有变化.//原理:1秒钟内计数外部脉冲个数,如计数1000次,则表示频率为1000Hz//1秒钟定时采用51单片机定时器0实现,外部脉冲由外部中断0引脚接入#include<reg51.h>#include"51hei.h"#define uchar unsigned charuchar counter1;sbit duan=P2^6; //74HC573的LE端 U5 LED的段选端sbit wei=P2^7; //74HC573的LE端 U4 LED的位选端unsigned int counter2,tmp;uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 共阳型数码管0—9显示unsigned int dis[6];uchar con[]={0xfe,0xfd,0xfb,0xf7,0xef}; //共阳型数码管控制端init();delay(uchar);display();jishu();void main(){guandz();init();while(1){jishu();}}//定时器0和外部中断0的初始化init(){EA=1;EX0=1;ET0=1;IT0=1;TMOD=0x01;TH0=0x3c;TL0=0xaf;TR0=1;}//延时程序delay(uchar x){uchar a,b;for(a=x;a>0;a--)for(b=20;b>0;b--);}//外部中断0中断程序void external0() interrupt 0{tmp ;}//定时器0中断程序void timer0() interrupt 1{TH0=0x3c;TL0=0xaf;counter1 ;}//显示程序display(){uchar i;dis[0]=counter2/10000; //获取计数值的万位 dis[5]=counter2000;dis[1]=dis[5]/1000; // 获取计数值的千位 dis[5]=dis[5]00;dis[2]=dis[5]/100; // 获取计数值的百位dis[5]=dis[5]0;dis[3]=dis[5]/10; // 获取计数值的十位dis[4]=dis[5]; // 获取计数值的个位for(i=0;i<5;i ) //依次显示万、千、百、十、个位,动态显示{// P0=0xff;P0=con[i];wei=1;wei=0;P0=table[dis[i]];duan=1;duan=0;delay(1);P0=0;duan=1;duan=0;}}jishu(){if(counter1==20) //定时器定时50ms,故20次中断就表示1秒钟到达{counter2=tmp;display();tmp=0;counter1=0;}elsedisplay();}/计数器(Timer/counter)是单片机芯片中最基本的外围接口,它的用途非常广泛,常用于测量时间、速度、频率、脉宽、提供定时脉冲信号等。

用单片机的外部中断来测频率

用单片机的外部中断来测频率
jishu(); } } // 定时器 0 和外部中断 0 的初始化 init()
{ EA=1; EX0=1; ET0=1; IT0=1; TMOD=0x01; TH0=0x3c; TL0=0xaf; TR0=1; }
// 延时程序 delay(uchar x) { uchar a,b; for(a=x;a>0;a--)
5.9.2 输入捕捉功能 ATmega128 的两个 16 位定时 / 计数器( T/C1、T/C3)具有输入捕捉功能,它是
AVR定时 / 计数器的又一个显著的特点。其基本作用是当一个事件发生时,立即将 定时 / 计数器的值锁定在输入捕捉寄存器中(定时 / 计数器保持继续运行)。利用输 入捕捉功能,可以对一个事件从发生到结束的时间进行更加精确,如下面的示例中 精确测量一个脉数字有变化 .
// 原理: 1 秒钟内计数外部脉冲个数,如计数 1000 次,则表示频率为 1000Hz
//1 秒钟定时采用 51 单片机定时器 0 实现,外部脉冲由外部中断 0 引脚接入
#include<reg51.h>
#include"51hei.h"
#define uchar unsigned char
可以看到,使用定时 / 计数器以及配合它的捕捉功能测量脉冲宽度,不仅节省系 统的硬件资源,编写程序简单,而且精度也高,因为读到的上升沿和下降沿的时间 就是其实际发生的时间。
5.9.3 比较匹配输出和脉冲宽度调制 PWM (见已发表的主题)
AVR 单片机的每一个定时 / 计数器都配备独立的、多达 10 位的预分频器,由软件 设定分频系数,与 8/16 位定时 / 计数器配合,可以提供多种档次的定时时间。使用 时可选取最接近的定时档次,即选 8/16 位定时 / 计数器与分频系数的最优组合,减 少了定时误差。所以, AVR定时 / 计数器的显著特点之一是:高精度和宽时范围, 使得用户应用起来更加灵活和方便。此外, AVR的 USAR、T SPI、I2C、WDT等都不 占用这些定时 / 计数器。

定时器中断程序设计实验

定时器中断程序设计实验

定时器中断程序设计实验定时器中断程序设计实验简介定时器中断是嵌入式系统中的常见应用之一,通过配置定时器的相关寄存器,可以定时产生中断信号,从而实现定时功能。

本文档将介绍定时器中断的基本概念和在实验中如何设计和实现定时器中断程序。

一、定时器中断的概念定时器中断是通过硬件定时器产生的中断信号,可以用于在嵌入式系统中实现定时功能。

定时器中断的原理是定时器内部的计数器自动递增,并在计数到一个特定值时产生中断信号。

通过配置定时器的相关寄存器,可以设置定时器的计数范围、计数速度和中断触发条件等参数。

二、定时器中断的实验设计步骤以下是一个基本的定时器中断程序设计实验的步骤:1. 确定定时器的类型和工作模式根据实际需求和硬件平台的支持情况,选择合适的定时器类型和工作模式。

常见的定时器类型包括定时器/计数器和看门狗定时器,常见的工作模式包括定时模式和计数模式。

2. 配置定时器的相关寄存器根据定时器的类型和工作模式,配置定时器的相关寄存器。

主要包括计数范围、计数速度和中断触发条件等参数的设置。

3. 初始化中断控制器如果使用的嵌入式系统具有中断控制器,需要初始化中断控制器,并使能相应的中断通道。

4. 编写中断服务程序通过注册中断处理函数,并在其中编写中断服务程序。

中断服务程序主要包括对中断标志位的清除、中断处理、中断函数返回等操作。

5. 启动定时器配置完成后,启动定时器开始计数。

定时器将根据配置的参数自动递增,并在计数到设定的特定值时产生中断信号。

6. 整合定时器中断功能到主程序在主程序中,可以使用定时器中断提供的功能来实现定时任务。

可以通过在中断服务程序中设置标志位,并在主循环中检测该标志位来执行相应的任务。

三、实验注意事项在设计和实现定时器中断程序时,需要注意以下事项:1. 根据实际需求进行定时器的配置,确保定时器的参数设置合理。

2. 在中断服务程序中应尽量减少对全局变量和共享资源的访问,以避免竞态条件和数据不一致等问题的发生。

定时器中断程序设计实验

定时器中断程序设计实验

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载定时器中断程序设计实验地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容实验一定时器/中断程序设计实验一、实验目的1、掌握定时器/中断的工作原理。

2、学习单片机定时器/中断的应用设计和调试二、实验仪器和设备1、普中科技单片机开发板 HC6800-EM3V3.0;2、Keil uVision4 程序开发平台;3、PZ-ISP 普中自动下载软件。

三、实验原理805l 单片机内部有两个 16 位可编程定时/计数器,记为 T0 和 Tl。

8052 单片机内除了 T0 和 T1 之外,还有第三个 16 位的定时器/计数器,记为 T2。

它们的工作方式可以由指令编程来设定,或作定时器用,或作外部脉冲计数器用。

定时器 T0 由特殊功能寄存器 TL0 和 TH0 组成,定时器 Tl 由特殊功能寄存器 TLl 和 TH1 组成。

定时器的工作方式由特殊功能寄存器 TMOD 编程决定,定时器的运行控制由特殊功能寄存器 TCON 编程控制。

T0、T1 在作为定时器时,规定的定时时间到达,即产生一个定时器中断,CPU 转向中断处理程序,从而完成某种定时控制功能。

T0、T1 用作计数器使用时也可以申请中断。

作定时器使用时,时钟由单片机内部系统时钟提供;作计数器使用时,外部计数脉冲由 P3 口的 P3.4(或 P3.5)即 T0(或 T1)引脚输入。

方式控制寄存器 TMOD 的控制字格式如下:低 4 位为 T0 的控制字,高 4 位为 T1 的控制字。

GATE 为门控位,对定时器/计数器的启动起辅助控制作用。

GATE=l 时,定时器/计数器的计数受外部引脚输入电平的控制。

由由运行控制位 TRX (X=0,1)=1 和外中断引脚(0INT 或 1INT)上的高电平共同来启动定时器/计数器运行;GATE=0时。

定时器中断程序设计实验

定时器中断程序设计实验

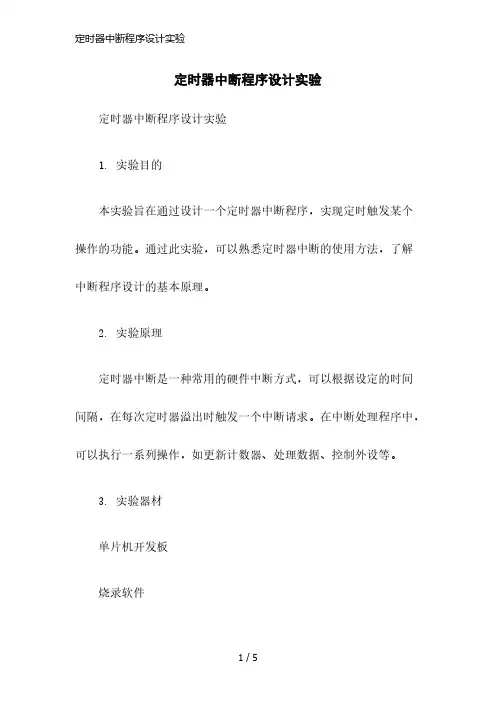

定时器中断程序设计实验定时器中断程序设计实验1. 实验目的本实验旨在通过设计一个定时器中断程序,实现定时触发某个操作的功能。

通过此实验,可以熟悉定时器中断的使用方法,了解中断程序设计的基本原理。

2. 实验原理定时器中断是一种常用的硬件中断方式,可以根据设定的时间间隔,在每次定时器溢出时触发一个中断请求。

在中断处理程序中,可以执行一系列操作,如更新计数器、处理数据、控制外设等。

3. 实验器材单片机开发板烧录软件4. 实验步骤步骤1:引入头文件,在程序中引入相应的头文件,包括中断相关的头文件以及需要使用的外设相关的头文件。

cinclude <reg51.h> //单片机寄存器定义include <intrins.h> //特殊函数检测//其他头文件步骤2:初始化定时器在主函数中,初始化定时器,设定定时器的工作模式、计数值等参数。

cvoid InitTimer(){TMOD = 0x01; //定时器工作在模式1,16位定时器自动重装TH0 = 0xff; //定时器初值设定为0xffffTL0 = 0xff; //定时器初值设定为0xffffTR0 = 1; //启动定时器}步骤3:编写中断处理程序编写中断处理程序,即定时器中断的具体操作。

在本实验中,我们将在定时器中断发生时,通过P1口输出一个脉冲信号。

cvoid TimerInterrupt() interrupt 1{P1 ^= 0x01; //P1口取反,输出脉冲信号}步骤4:主程序在主程序中,调用初始化函数,然后进入一个无限循环,保持程序不退出。

cvoid mn(){InitTimer(); //初始化定时器while (1){//其他程序}}5. 实验结果与分析通过上述操作,定时器中断程序设计已经完成。

在本实验中,我们通过定时器中断触发P1口的脉冲信号输出,以验证中断程序的正确性。

6. 实验本实验通过设计一个定时器中断程序,实现了定时触发某个操作的功能。

频率计程序

频率计程序
TH0=0; TL0=0;//定时器T0为计数方式,计数初值为0
PT0=1;//T0优先
EA=1;ET1=1; ET0=1;//开总中断、定时器T1和T0中断
TR1=1;//启动定时器T1
TR0=1;//启动定时器T0
}
/********以下是主函数********/
void main(void)
{
if(disp_sel==8)
disp_sel=0;//如果8个数码管显示了一遍,则让其回0,重新再扫描
}
}
/********以下是频率数值转换函数,将测量的频率转换为适合LED数码管显示的数据********/
void convert()
{
frequency=T0_num*65536+T0_TH0*256+T0_TL0; //频率值计算
frequency=frequency%100000;
disp_buf[3]=frequency/10000;//万位
frequency=frequency%10000;
disp_buf[4]=frequency/1000;//千位
frequency=frequency%1000;
disp_buf[5]=frequency/100;//百位
{
uchar i;
uchar tmp;//定义显示暂存
static uchar disp_sel=0;//显示位选计数器,显示程序通过它得知现正显示哪个数码管,初始值为0
for(i=0;i<8;i++)//扫描8次,将8只数码管扫描一遍
{
tmp=bit_tab[disp_sel];//根据当前的位选计数值决定显示哪只数码管

c51单片机定时器中断的执行过程

c51单片机定时器中断的执行过程

c51单片机定时器中断的执行过程
C51单片机定时器中断的执行过程可以分为以下几个步骤:
1. 初始化定时器:首先需要对定时器进行初始化,设置定时器的计数模式、计数值、溢出方式等参数。

这些参数可以通过编程实现,也可以通过硬件电路进行调整。

2. 启动定时器:初始化完成后,需要启动定时器。

启动定时器后,定时器开始按照预设的参数进行计数。

当计数值达到预设的溢出值时,定时器会产生一个溢出信号。

3. 设置中断服务程序:为了在定时器溢出时执行特定的操作,需要设置一个中断服务程序 ISR)。

中断服务程序是一段特殊的代码,它会在定时器溢出时被自动调用。

4. 开启中断:在中断服务程序设置完成后,需要开启相应的中断。

开启中断后,当定时器溢出时,CPU会自动跳转到中断服务程序执行。

5. 执行中断服务程序:当定时器溢出时,CPU会暂停当前任务,跳转到中断服务程序执行。

在中断服务程序中,可以执行一些特定的操作,如更新显示、读取传感器数据等。

6. 返回主程序:中断服务程序执行完成后,CPU会自动返回到主程序继续执行。

这样,通过定时器中断,可以实现对单片机的周期性控制和数据采集等功能。

单片机的频率计原理及应用

单片机的频率计原理及应用

单片机的频率计原理及应用一、引言频率计是一种广泛应用于电子领域的仪器,用于测量信号的频率。

在单片机应用中,频率计常常被用于测量各种信号的频率,如脉冲信号、方波信号等。

本文将介绍单片机频率计的工作原理以及应用。

二、频率计的工作原理频率计的工作原理主要基于单片机的计数能力。

通过对输入信号的计数,可以得到信号的周期,从而计算出频率。

以下是频率计的工作流程: 1. 初始化计数器:将单片机的计数器进行初始化设置,清除计数值。

2. 检测信号上升沿:使用外部中断或定时器中断来检测信号的上升沿。

3. 计数器累加:每当检测到上升沿时,计数器的值加1。

4. 计算频率:根据计数器的数值和测量的时间间隔,可以计算出信号的频率。

三、频率计的应用频率计在单片机应用中有着广泛的应用场景,以下列举了几个常见的应用:1. 测量脉冲信号的频率脉冲信号是单片机应用中常见的一种信号,例如红外遥控器的信号、无线通信中的数据传输等。

通过频率计可以准确地测量脉冲信号的频率,从而判断信号的稳定性和准确性。

2. 方波信号的频率测量方波信号是一种由高电平和低电平交替组成的信号。

频率计可以帮助测量方波信号的周期,从而计算出其频率。

在数字电路的设计和测试中,方波信号频率的测量非常重要。

3. 音频信号的频率测量音频信号的频率范围在20Hz到20kHz之间,常用于音频设备的测试和调试。

通过将音频信号输入频率计,可以准确测量音频信号的频率,方便对音频设备进行频率响应的测试。

4. 电力系统的频率测量电力系统中的交流电频率通常为50Hz或60Hz。

频率计可以用于测量电力系统的频率稳定性,判断是否存在频率偏差,从而保证电力系统的正常运行。

四、总结频率计是一种非常常用的仪器,通过计算单片机的计数值和测量的时间间隔,可以准确测量信号的频率。

在单片机应用中,频率计可以用于测量各种信号的频率,并广泛应用于不同领域,如电子产品设计、音频设备测试等。

通过频率计,我们可以更好地理解和掌握信号的特性和性能,为电路设计和测试提供有力支持。

DSP实验定时器中断实验(精)

DSP实验定时器中断实验(精)

实验四定时器中断实验一:实验目的1.熟悉定时器初始化的步骤;2.熟悉定时器控制寄存器(TCR)的含义和使用;3。

熟悉定时器的原理和应用。

二:实验内容本实验要求编写一个简单的定时器中断程序,设置一定的周期控制与XF引脚相连的LCD指示灯.当定时器中断产生时可以观察到LCD周期性闪烁。

三:实验原理1.定时器SRESET。

C54xx 系列的 DSP 都具有一个或两个预定标的片内定时器,这种定时器是一个倒数定时器,它可以被特定的状态位实现停止、重启动、重设置或禁止。

定时器在复位后就处于运行状态,为了降低功耗可以禁止定时器工作。

应用中可以用定时器来产生周期性的 CPU 中断或脉冲输出。

定时器的功能方框图如图 9.1 所示,其中有一个主计数器( TIM )和一个预定标计数器( PSC )。

TIM 用于重装载周期寄存器PRD 的值, PSC 用于重装载周期寄存器 TDDR 的值。

图5。

1中有一个信号,是在器件复位时,DSP向外围电路(包括定时器)发送的一个信号,此信号将在定时器上产生以下效果:寄存器TIM和PRD装载最大值(0FFFFH);TCR的所有位清0;结果是分频值为0,定时器启动,TCR的FREE和SOFT为0。

图5.1定时器的功能方框图定时器实际上是有20bit的周期寄存器。

它对CLKOUT信号计数,先将PSC(TCR 中的D6~D9位)减1,直至PSC为0,然后把TDDR(TCR中的低4位)重新装载入PSC,同时将TIM减1,直到TIM减为0。

这时CPU发出TINT中断,同时在TOUT引脚输出一个脉冲信号,脉冲宽度与CLKOUT一致,然后将PRD重新装入TIM,重复TSS下去直到系统或定时器复位。

定时器产生中断的计算公式如下:1PRD+1TINT的频率= × × (其中tc为 CLKOUT的周期定时器由三个寄存器组成:TIM、PRD、TCR.TIM:定时器寄存器,用于装载周期寄存器值并自减1。

单片机定时器中断原理和C语言代码详解

单片机定时器中断原理和C语言代码详解

单片机定时器中断原理和C语言代码详解定时器中断原理
定时器中断是单片机中最重要的一种中断,它是一种计时中断,可以用于控制计时器的定时时间间隔,也可用来实现控制结构的计时功能。

由于定时器中断经常用于实现定时触发事件,因此,它是单片机中用于实现定时任务的首选方法。

定时器中断原理是,使用一个计数器,每次计数器计数一次时会发出一个中断请求信号,从而触发中断处理程序,让单片机可以跳转到中断服务程序中来执行相应的处理工作。

定时器中断在单片机中经常被用于计时、调度等功能。

它通常是通过定时器的定时中断使用的,定时器是单片机中在执行特定任务时,用于计时的一种设备,它可以通过设置计数器的计数值来控制定时中断的触发时间,如果计数器的计数值与设置值相等,即可触发定时中断。

定时器中断C语言代码
以下给出的定时器中断C语言代码可以用在支持定时器中断的单片机上,用于执行指定任务:
//定时器中断服务程序
//设置定时器中断服务程序的设置参数
//1.设置定时器的定时中断时间
//设置定时器的定时中断时间,单位是微秒(us)
//中断的时间可以根据设备的性能设置。

定时器中断的一般步骤

定时器中断的一般步骤

定时器中断的一般步骤
定时器中断的一般步骤如下:
1. 设置定时器参数:首先,需要确定定时器的工作模式、计数值和预分频系数等参数。

根据需求选择合适的定时器配置。

2. 初始化定时器寄存器:将定时器相关的寄存器初始化为指定的初始值,例如将计数器清零。

3. 配置中断控制器:如果系统使用中断控制器来管理中断,需要配置中断控制器以使能定时器中断,并设置中断优先级等相关参数。

4. 启动定时器:将定时器启动,开始进行计时。

根据具体的硬件平台,可能需要设置相应的控制位或触发信号来启动定时器。

5. 等待中断触发:在定时器开始计时后,系统会周期性地产生定时器中断请求。

此时,处理器会检测到中断请求并暂停当前任务。

6. 中断服务程序:当定时器中断请求被检测到后,处理器会跳转到预先设定的中断服务程序(ISR)。

在ISR中,可以执行所需的操作,如更新显示、处理数据、采集传感器数据等。

7. 清除中断标志位:在中断服务程序中,需要清除定时器中断标志位,以便允许再次触发定时器中断。

具体的清除操作根据硬件平台而定,可以是写入相应的寄存器或执行特定指令。

8. 恢复任务执行:在中断服务程序执行完毕后,处理器会返回到之前被中断的任务,并继续执行下去。

以上步骤是定时器中断的一般流程,具体实现可能会因硬件平台、操作系统等的差异而有所不同。

1。

定时器中断程序设计实验

定时器中断程序设计实验

定时器中断程序设计实验定时器中断程序设计实验一、引言定时器中断是嵌入式系统设计中常用的一种技术。

它能够在特定的时间间隔内定时触发中断,从而执行一段指定的程序代码。

本文将介绍定时器中断程序设计的基本原理和实验步骤。

二、实验目的通过定时器中断程序设计实验,我们旨在掌握以下能力:⒈理解定时器中断的工作原理。

⒉掌握定时器中断的配置和使用方法。

⒊编写可靠的定时器中断程序,实现特定的功能。

三、实验器材与环境⒈硬件:- 单片机:型号。

- 定时器模块。

- 开发板。

- 其他所需辅助电路。

⒉软件:- 开发环境:。

- 编程语言:。

- 其他所需的软件工具。

四、实验步骤⒈步骤一:配置定时器模块- 设置定时器的工作模式(例如:定时器模式、计数器模式)。

- 配置定时器的计数值和预分频器。

- 配置定时器中断的触发条件和优先级。

⒉步骤二:编写中断服务函数- 定义中断服务函数的函数原型和参数。

- 在中断服务函数中编写需要执行的操作。

- 注意中断服务函数的执行时间,避免过长导致系统响应缓慢。

⒊步骤三:初始化定时器和中断- 初始化定时器模块,将其配置为所需的工作状态。

- 注册中断服务函数,并使能定时器中断。

⒋步骤四:编写主程序- 在主程序中实现对中断的处理。

- 根据需求,可以在中断处理函数中修改相关的参数或执行其他操作。

五、实验结果与分析⒈描述实验的结果,如某些特定时间间隔内触发的中断是否正常执行,是否达到预期的效果。

⒉对实验结果进行分析,可能存在的问题及解决方法。

六、实验总结通过本次实验,我们成功地实现了定时器中断程序的设计与调试。

定时器中断技术广泛应用于嵌入式系统中,具有重要的意义。

在实验中,我们熟悉了定时器中断的原理和使用方法,并能够编写可靠的中断服务函数。

附录:⒈实验所需的附件包括硬件电路图、软件源代码等,请参考相关附件以获取更详细的信息。

法律名词及注释:⒈定时器中断:定时器中断是指定时器达到预定的计时值后,由硬件触发CPU执行相应的中断服务程序。

LCD频率计源程序释疑

LCD频率计源程序释疑

LCD频率计源程序释疑:
源程序主要由主程序、数据初始化子程序、定时器T0/T1初始化子程序、3字节二进制转4字节BCD码子程序、BCD码转换子程序、字符串显示子程序、定时器T0中断服务程序(计数方式)、定时器T1中断服务程序(定时方式)等组成。

LCD频率计与数码管频率计的很多源程序是完全相同的,
下面,对本例源程序
简要进行说明。

①程序中,首先调用数据初始化子程序DATA-INIT、定时
器T0/T1初始化子程序。

然后,调用HOT—START、CLR—LCD子程序,启动LCD并进行清屏,接着调用
字符串显示子程序DISP STR,在LcD相应位置上,显
示出所要求的字符。

最后,调用3字节二进制转4字节
BCD码子程序DATA—PROC和BCD码转换子程序
BCD—CONV,将测量的频率值转换为适合LCD显示
的数据。

②时器T0/T1初始化子程序T0Tl-INIT、定时器T0中断
服务程序TIME0、定时器T1中断服务程序TIMEl、3
字节二进制转4字节BCD码子程序DATA—PROC与
数码管频率计中使用的完全一致,这里不再介绍。

③BCD码转换子程序BCD—CONV可对T_S、T_M、T_H、
T_G四字节BCD码中频率值进行转换和处理,并将处
理后的数据加30H后,转换为ASCII码,写入DDRAM
寄存器,从LCD上显示出来。

④符串显示子程序
字符串显示子程序比较简单,与实例解析l、2完全相同,其作用是将字符串显示在LCD的第1、2行上。

定时器中断程序设计实验

定时器中断程序设计实验

定时器中断程序设计实验实验目的:通过设计实验,了解定时器中断的原理和应用,并能够自主设计并实现一个定时器中断程序。

实验原理:定时器中断是指通过设置一个定时器,在特定的时间间隔内自动触发一个中断,然后在中断服务程序中进行相应的操作。

通过定时器中断,可以实现一些需要定时执行的功能,比如定时采集数据、定时更新显示、定时发送信号等。

实验步骤:1.确定所需的时间间隔,即中断周期。

根据实际需求和硬件条件,选择合适的中断周期,一般情况下为毫秒级别。

2.初始化定时器,设置计数器初值。

根据所选的中断周期,计算出所需的计数器初值,并将其加载到定时器中。

3.开启定时器中断使能。

根据所使用的硬件平台和编程语言,调用相应的函数或设置相应的寄存器,使能定时器中断。

4.编写中断服务程序。

中断服务程序是在定时器中断发生时自动执行的程序,用于处理中断事件。

根据需求,编写相应的中断服务程序代码,实现所需的功能。

5.设计实验测试部分。

根据实验需求,设计合适的测试内容,例如在每次中断发生时打印一条调试信息,或者在每次中断发生时改变LED状态等。

6.编译、烧录并运行程序。

将编写好的程序编译生成可执行文件,然后将其烧录到硬件设备中。

通过运行程序,观察测试结果,验证程序是否正常工作。

7.分析实验结果并总结。

根据实际测试结果,分析程序的运行情况,验证程序是否达到预期的功能,并总结实验中的问题和经验教训。

实验注意事项:1.确定中断周期时要考虑硬件平台的实际能力,避免设置过短或过长的中断周期导致程序运行异常。

2.编写中断服务程序时要注意中断的响应时间,尽量减小中断服务程序的执行时间,避免中断过程影响系统的实时性能。

3.在设计实验测试部分时,要确保测试内容与实验目的相符合,能够充分验证定时器中断的功能。

4.在编译、烧录及运行程序时,要根据实际的硬件平台和软件开发环境进行相应的设置,确保程序可以正确地被编译、烧录和运行。

5.在实验过程中,要合理分配时间和资源,遇到问题要及时解决,保证实验能够按计划进行。

简易频率计的制作

简易频率计的制作

简易频率计的制作
这个简易的频谱仪其实工作原理很简单,就用到了定时中断和计数器的功
能。

原理是根据采集到的方波信号,计数器计数,当定时器中断到后产生定时
中断信号中断计数,将计数的结果通过七段译码显示出来。

频率计计算程序:
#include# define uchar unsigned char# define uint unsigned intsbit dout=P3;unsigned char num;void init(){EA=1;TMOD=0x01;TR0=1;ET0=1;dout=0;num=0;}void time() interrupt 1{TH0=(65535-200)/256;TL0=(65535-200) %6; dout=~dout;}void main(){init();while(1) ; }产生方波信号程序:#include# define uchar unsigned char# define uint unsigned intsbit dout=P3;unsigned char num;void init(){EA=1;TMOD=0x01;TR0=1;ET0=1;dout=0;num=0;}void time() interrupt
1{TH0=(65535-200)/256;TL0=(65535-200) %6; dout=~dout;}void main(){init();while(1) ;}两个MCU 的P3口用一根杜邦线连接起来tips:感谢大家
的阅读,本文由我司收集整编。

仅供参阅!。

定时器中断的汇编参考程序,在DSP实验三中要用

定时器中断的汇编参考程序,在DSP实验三中要用

定时器中断的汇编参考程序,在DSP实验三中要用【例8-1】设时钟频率为16.384MHz,在TMS320C5402的XF 端输出一个周期为2s的方波,方波的周期由片上定时器确定,采用中断方法实现。

1.定时器0的初始化(1)设置定时控制寄存器TCR(地址0026H)。

(2)设置定时寄存器TIM(地址0024H)。

(3)设置定时周期寄存器PRD(地址0025H)。

2.定时器对C5402的主时钟CLKOUT进行分频CLKOUT与外部晶体振荡器频率(在本系统中外部晶体振荡器的频率为16.384MHz)之间的关系由C5402的三个引脚CLKMD1、CLKMD2和CLKMD3的电平值决定,为使主时钟频率为16.384MHz,应使CLKMD1=1、CLKMD2=1、CLKMD3=0,即PLL∈1。

3.中断初始化(1)中断屏蔽寄存器IMR中的定时屏蔽位TINT0置1,开放定时器0中断。

(2)状态控制寄存器ST1中的中断标志位INTM位清零,开放全部中断。

4.汇编源程序如下:.mmregs.def _c_int00STACK .usect "STACK",100ht0_cout .usect "vars",1 ;计数器t0_flag .usect “vars”,1 ;当前XF输出电平标志。

t0_flag=1,则XF=1;;t0_flag=0,则XF=0TV AL .set 1639 ;1640∈10∈61=1ms 因中断程序中计数器初值;t0_cout=1000,所以定时时间:1ms∈1000=1s TIM0 .set 0024H ;定时器0寄存器地址PRD0 .set 0025HTCR0 .set 0026H.dataTIMES .int TV AL ;定时器时间常数.text**********************************; 中断矢量表程序段_c_int00b startnopnopNMI rete ;非屏蔽中断nopnopnopSINT17 .space 4*16 ;各软件中断SINT18 .space 4*16SINT19 .space 4*16SINT20 .space 4*16SINT21 .space 4*16SINT22 .space 4*16SINT23 .space 4*16SINT24 .space 4*16SINT25 .space 4*16SINT26 .space 4*16SINT27 .space 4*16SINT28 .space 4*16SINT29 .space 4*16SINT30 .space 4*16INT0 rsbx intm ;外中断0中断rete nopnopINT1 rsbx intm ;外中断1中断rete nopnopINT2 rsbx intm ;外中断2中断rete nopnopTINT: bd timer ;定时器中断向量nop nopnopRINT0: rete ;串口0接收中断nopnopnopXINT0: rete ;串口0发送中断nopnopnopSINT6 .space 4*16 ;软件中断SINT7 .space 4*16 ;软件中断INT3: rete ;外中断3中断nopnopnopHPINT: rete ;主机中断nopnopnopRINT1: rete ;串口1接收中断nopnopnopXINT1: rete ;串口1发送中断nopnopnop******************************************start:LD #0,DPSTM #STACK+100h,SPSTM #07FFFh,SWWSRSTM #1020h,PMSTST #1000,*(t0_cout) ;计数器设置为1000(1s) SSBX INTM ;关全部中断LD #TIMES,AREADA TIM0 ;初始化TIM,PRDREADA PRD0STM #669h,TCR0 ;初始化TCR0STM #8,IMR;初始化IMR, 使能timer0 中断RSBX INTM ;开放全部中断WAIT: B WAIT;定时器0中断服务子程序timer: ADDM #-1,*(t0_cout) ;计数器减1CMPM *(t0_cout),#0 ;判断是否为0BC next,NTC ;不是0,退出循环ST #1000,*(t0_cout);为0,设置计数器,并将XF取反BITF t0_flag,#1BC xf_out,NTC SSBX XFST #0,t0_flagB nextxf_out: RSBX XF ST #1,t0_flag next: RSBX INTM RETE.end。
