工业企业供配电
工业企业供配电系统功率因素的提高
80 ％比较合适：当变压器负荷率小于30 ％时，应更换容量较小的变压
电器。 =、嚣箫黧嚣篇蔫嚣嚣麒
c。印产等2丽耘pca 2)补偿后最大负荷时的功率因素为 ( 4)
负载率不大于90％的线绕式异步电动机，必要时可使其同步化运纸
黧淼耄墓淼嗍 法达不蝴设计规程
式中p。为全 企业的有功功 率计算负荷 (kw) ；q。为全企 业无功规定 的功率因素要 求，则必须 采用人工补 偿措施。在工 业企业用户 中，
功．及’，武一功?的二。乌：i 负～荷．…獭。sJ…’…。…为。全。企”。业“卒～惜…前…、“后…的…菇“…平
式中P为有功功率表测出的三相读数( kW) ：U为电压表测出的 线电压读数( kV) ；I 为电流表测出的线电流读数( A) 。
瞬时功率只能来了解工厂生产过程中的功率因素的变化情况，以 便采 取适 当的无 功补偿 措施 。
2) 电力变压器不宜轻载运行。电力变压器的一次侧功率因素不仅
读数，带入式( 2) ，一般用于计算已投入生产的工业企业的功率因素。
与负荷的功率因素有关，而且与负荷率有关。若变压器满载运行，一次
计算所得的均权功率因素就是供电部门用来调整电费的“月平均功率因
侧功率因素仅比二次侧降低3 ％。5％左右；若变压器轻载运行，当负
V，+( 卫盖；i }J 2
途。
其中p。：a p。，q。一BQc ao式中p。为全企业的有功 平均计算
1·1瞬时功率因素
。．
由正c兰。黧慧篓蝾堂黑=黧鬯南鉴吧篓㈩竺蝥篡 黼 酝 黧 鬻 燃 电压表和电流表的读数求出功率因素值，称为瞬时功率，用公示表示为
负荷( kw) ；q，为全企业的无功平均计算负荷( kvar ) ；a、B为有

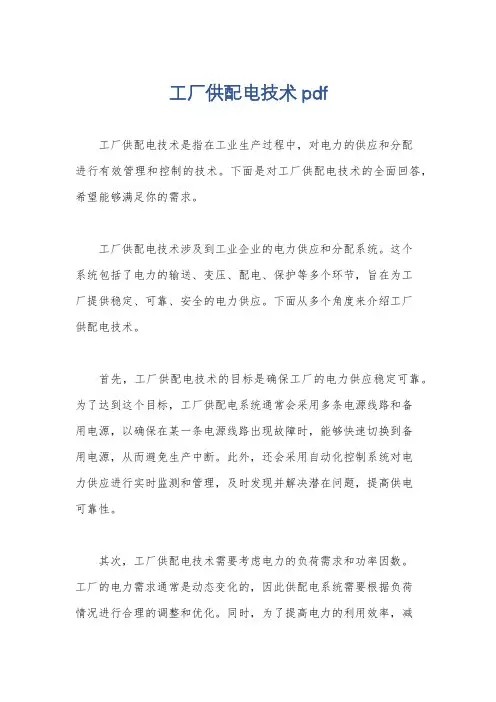

工厂供配电技术pdf
工厂供配电技术pdf工厂供配电技术是指在工业生产过程中，对电力的供应和分配进行有效管理和控制的技术。
下面是对工厂供配电技术的全面回答，希望能够满足你的需求。
工厂供配电技术涉及到工业企业的电力供应和分配系统。
这个系统包括了电力的输送、变压、配电、保护等多个环节，旨在为工厂提供稳定、可靠、安全的电力供应。
下面从多个角度来介绍工厂供配电技术。
首先，工厂供配电技术的目标是确保工厂的电力供应稳定可靠。
为了达到这个目标，工厂供配电系统通常会采用多条电源线路和备用电源，以确保在某一条电源线路出现故障时，能够快速切换到备用电源，从而避免生产中断。
此外，还会采用自动化控制系统对电力供应进行实时监测和管理，及时发现并解决潜在问题，提高供电可靠性。
其次，工厂供配电技术需要考虑电力的负荷需求和功率因数。
工厂的电力需求通常是动态变化的，因此供配电系统需要根据负荷情况进行合理的调整和优化。
同时，为了提高电力的利用效率，减少能源浪费，工厂供配电系统还需要考虑功率因数的问题。
通过合理设计和配置电容器等补偿设备，可以改善功率因数，提高电力的利用效率。
此外，工厂供配电技术还需要考虑电力的安全和保护。
工厂供配电系统中的电源设备、配电设备等都需要进行适当的保护，以防止电力故障引发火灾、电击等安全问题。
为此，工厂供配电系统通常会采用过载保护、短路保护、接地保护等多种保护装置，及时切断故障电路，确保人员和设备的安全。
另外，工厂供配电技术还需要考虑电力的节能和环保。
随着能源紧张和环境污染的加剧，工厂供配电系统需要采取措施来降低能源消耗和减少对环境的影响。
例如，可以通过优化供配电系统的结构和参数，减少电力损耗；采用高效节能的电气设备和照明设备，降低能源消耗；并合理利用可再生能源，如太阳能、风能等，减少对传统能源的依赖。
综上所述，工厂供配电技术是为了确保工厂电力供应稳定可靠、满足负荷需求、保证安全和保护、实现节能环保等目标而进行的技术管理和控制。
工厂供配电技术-工厂电力线路的敷设与维护
ʌ项目介绍ɔ某新建机械厂，初步设计其供配电系统电气部分，设计内容包括：选择高压配电所位置㊁配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量㊁形式的确定，变配电所主接线方式的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面积选择，短路计算和开关设备的选择，继电保护的整定计算，防雷保护与接地装置设计等㊂主要基础资料如下：1.负荷情况该机械厂主要生产长尾夹㊁牛头夹㊁圆形弹簧夹㊁山形弹簧夹㊁磁力夹㊁板夹㊁各式塑料夹㊁回形针㊁起钉器㊁书圈㊁磁力钩㊁书立等系列产品，设有模具车间㊁冲件车间㊁热处理车间㊁电泳车间㊁喷涂车间㊁发黑车间㊁电镀车间和包装车间㊂该厂大部分车间为三班制，年最大有功负荷利用小时数为5000h㊂车间负荷情况见表6-1㊂表6-1㊀车间负荷情况编号厂房名称设备容量/kW需要系数功率因数1模具车间4400.350.652冲件车间5500.500.703热处理车间6800.550.754电泳车间2800.400.755喷涂车间3200.500.756发黑车间2500.550.757电镀车间2400.500.708包装车间1100.750.809综合楼1600.750.902.供电电源情况按照该厂与当地电业部门签订的供用电协议规定，可从某35V/10kV地区变电站取得工作电源㊂该35V/10kV地区变距离本厂约为1km，10kV母线短路数据：S（3）k.max=340MVA㊁S（3）k.min=180MVA㊂要求该厂：①过电流保护整定时间不大于1.0s；②在工厂10kV电源侧进行电能计量；③功率因数应不低于0.92㊂3.工厂自然条件年最高气温为39ħ，年平均气温为23ħ，年最低气温为-5ħ，年最热月平均最高气温㊃261㊃为33ħ，年最热月平均气温为26ħ，年最热月地下0.8m处平均温度为25ħ㊂主导风向为南风，年雷暴日数为52㊂平均海拔为22m，地层以砂黏土为主㊂4.电费制度按两部电价制交纳电费，基本电价为20元/（kVA㊃月），电度电价为0.5元/kWh㊂ʌ项目目标ɔ专业能力目标掌握高压配电网的接线方式及接线特点方法能力目标理解工业企业供配电线路的结构形式并根据负荷等级选择电气主接线社会能力目标能根据企业实际情况设计电气主接线ʌ主要任务ɔ任务工作内容计划时间完成情况1工厂电力线路及接线方式的选择2工厂电力线路结构及敷设3导线和电缆的选择及计算4工厂电力线路电气安装图的绘制5工厂电力线路的运行与维护任务1 工厂电力线路及接线方式的选择ʌ任务导读ɔ工厂各配电系统，包括总降压变电所㊁配电所㊁车间变电所和高压用电设备以及主接线方式㊂当然，有的供配电系统的组成不一定全部包括以上几个，是否需要总降压变电所，是否建配电所，取决于工厂和电源间的距离㊁工厂的总负荷及其在各车间的分布，以及变电所间的相对位置，厂区内的配电方式和本地区电网的供电条件等㊂如果上述组成都是需要的，在工厂内部的供电系统也可能有各种组合方案，组合方案的变化必然会影响到投资费用和运行费用的变化㊂因此，进行不同的方案设计，选择合适的主接线方式，进行经济技术比较，得出可靠㊁合理㊁经济的方案㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工厂电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性的作用㊂ʌ知识准备ɔ工业企业供电网络包括厂区高压配电网络与车间低压配电网络两部分㊂高压配电网络指㊃361㊃从总降压变电所至各车间变电所或高压用电设备之间的6 10kV 高压配电系统；低压配电网络指从车间变电所至各低压用电设备的380V /220V 低压配电系统㊂选择接线方式主要考虑以下因素：1）供电的可靠性㊂2）有色金属消耗量㊂3）基建投资㊂4）线路的电能损失和电压损失㊂5）是否便于运行㊂6）是否有利于将来发展等㊂一㊁工厂配电系统接线方式工厂配电系统的基本接线方式有三种：放射式㊁树干式和环式㊂各工厂供电系统采用哪种接线方式，要根据负荷对供电可靠性的要求㊁投资大小㊁运行维护方便及长远规划等原则分析确定㊂1.放射式线路放射式线路又分为单回路放射式线路㊁双回路放射式线路和具有公共备用线路的放射式线路㊂单回路放射式线路是由工厂总变配电所6 10kV 母线上每一条回路直接向车间变配电所或高压设备供电，沿线不再接其他负荷㊂它的优点是线路敷设㊁保护装置简单，操作维护方便，易于实现自动化；缺点是从总变配电所出线较多，高压设备多，投资较大㊂特别是在任一线路上发生故障或检修时，该线路就要停电，因而供电可靠性不高，一般用于三级负荷图6-1㊀单回路放射式线路和部分次要的二级负荷供电，如图6-1所示㊂双回路放射式线路是对任一变配电所采用双回路线路供电的方式㊂其中，图6-2a 是单电源供电，图6-2b 是双电源供电㊂在双回路放射式线路中，当其中一条回路发生故障或检修时，可由另一条回路给全部负荷继续供电，提高了供电的可靠性，可用于二级负荷供电㊂但所需高压设备较多，投资也较大㊂图6-2㊀双回路放射式线路a）单电源供电㊀b）双电源供电㊃461㊃当采用如图6-3所示的具有公共备用线路的放射式线路供电时，如果任一回路线路发生故障时，只需经过短时的 倒闸操作 后，可由备用干线继续供电㊂这种线路供电可靠性较高，可适用于各级负荷供电㊂图6-3㊀具有公共备用线路的放射式线路图6-4㊀直接连接树干式线路2.树干式线路树干式线路是指线路分布像树干一样，既有主干，也有分支㊂它可分为直接连接树干式和串联型树干式两种形式㊂直接连接树干式线路如图6-4所示㊂从总变配电所引出的每路高压干线在厂区内沿车间厂房或道路敷设，每个车间变配电所或高压设备直接从干线上接出分支供电㊂这种线路的优点是配电设备少㊁投资小；缺点是干线发生故障或检修时会造成大面积停电；因而分支数目限制在5个以内，其供电可靠性差，只适用于三级负荷㊂3.高压环式接线高压环式接线实际上是两端供电的树干式接线，如图6-5所示㊂两路树干式接线尾端连接起来就构成了环式接线㊂这种接线方式运行灵活，供电可靠性高，线路检修时可切换电源，故障时可切除故障线段，缩短停电时间，可供二㊁三级负荷，在现代化城市电网中应用较广泛㊂由于闭环运行时继电保护整定较复杂，同时也为避免环式线路上发生故障时影响整个电网，因此，为了限制系统短路容量，简化继电保护，大多数环式线路采用 开环 运行方式，即环式线路中有一处开关是断开的㊂通常采用以负荷开关为主开关的高压环网柜作为配电设备㊂实际供配电系统的高压接线往往是几种接线方式的组合㊂究竟采用什么接线方式，应根据具体情况，考虑对供电可靠性的要求，经技术经济综合比较后才能确定㊂一般来说，对大中型工厂，高压配电系统宜优先考虑采用放射式接线，因为放射式接线的供电可靠性较高，便于运行管理，但放射式的投资较大㊂对于供电可靠性要求不高的辅助生产区和生活住宅㊃561㊃图6-5㊀高压环式接线区，可考虑采用树干式或环式配电㊂二㊁车间低压供电网络的接线方式1.低压放射式供电线路低压放射式供电线路如图6-6所示，其中图6-6a 为带集中负荷的一级放射式线路，图6-6b 为带分区集中负荷的两级放射式线路㊂放射式供电线路适用于车间负荷比较集中且负荷分布在车间不同方向㊁用电设备容量较大的条件下，如果车间有多台电动机传动的设备，虽然容量较小，亦可采用㊂它的特点是操作方便㊁灵活，任一干线故障时，不影响其他干线，但投资较大，施工复杂㊂图6-6㊀低压放射式供电线路a）一级放射式㊀b）两级放射式2.低压树干式供电线路低压树干式供电线路如图6-7所示㊂运行经验表明，只要施工质量符合要求，干线上分支点不超过5个时，这种供电方式是可靠的，且故障后容易恢复㊂它与放射式相比，可节省低压配电设备，缩短线路总长度，且施工简单㊂图6-8表示树干式供电线路的演变形式㊂图6-8a 为变压器 干线供电线路，广泛用于机械加工车间㊂当采用插接式母线时，它可以随工艺过程的改变任意移动用电设备而无需另外安装配电盘㊂图6-8b 为链环式供电线路，每条线路以串接3个配电箱为限；如果串接同一生产系统中的小容量电动机（不重要的用电设备），则以不超过5个为宜㊂3.低压混合式供电线路根据工业企业中的车间低压负荷分布特点，很少采用单一的放射式或树干式供电系统，一般多为混合式供电系统，如图6-9所示，车间内动力线路和照明线路应分开，以免相互影响㊂正常运行时，事故照明和工作照明同时投入以交流供电㊂当交流电发生故障时，则自动地将事故照明切换到蓄电池组或其他独立电源供电㊂对重要的用电设备，可以从两台分别运行的变压器低压母线分别引出线路交叉供电，或者在低压母线上装设自动投入装置，以保证㊃661㊃图6-7㊀低压树干式供电系统图6-8㊀低压树干式供电线路网络演变形式a）变压器干线式㊀b）链环式供电线路供电的可靠性㊂图6-9㊀低压混合式供电系统ʌ任务实施ɔ讨论ʌ项目介绍ɔ中某新建机械厂配电系统接线方式㊂姓名专业班级学号任务内容及名称1.任务实施目的2.任务完成时间：1学时3.任务实施内容及方法步骤4.分析结论指导教师评语（成绩）年㊀月㊀日㊃761㊃ʌ任务总结ɔ通过本任务的学习，让学生掌握放射式㊁树干式和环式三种工厂配电系统的基本接线方式的结构和特点，掌握低压放射式供电线路㊁低压树干式供电线路㊁低压混合式供电线路三种车间低压供电网络的接线方式的结构和特点㊂任务2 工厂电力线路结构及敷设ʌ任务导读ɔ工业企业电力线路有架空线路㊁电缆线路和车间线路㊂架空线路结构简单㊁成本低㊁易于检修及维护，因此被广泛采用，但采用架空线路时线路纵横交错，占地较大，影响厂区美化㊂电缆线路虽然具有成本高㊁投资大㊁维修不便等缺点，但是它具有运行可靠㊁可避免雷电危害和机械损伤㊁不卡地面㊁环境影响小㊁利于美化等优点，在现代化企业中应用越来越广泛㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂工厂企业内部电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性作用㊂ʌ知识准备ɔ在工业企业中电能的输送和分配，是通过供配电线路实现的㊂工业企业内部供配电网络尽管供电半径小，但负荷类型多，操作频繁，厂房环境复杂（高温㊁多粉尘以及与管道㊁轨道交错等），配电线路总长通常超过企业受电线路，且具有不同于区域电力网的特点㊂工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂一㊁厂区架空线路架空线路的优点是成本低㊁投资少㊁施工快㊁维护检修方便，易于发现和排除故障等；它的缺点是易受外界条件（雷雨㊁风雪及工业粉尘㊁气体等）影响，受厂区建筑布局限制，不能普遍采用㊂但由于架空线路比电缆线路节省1/2 4/5的投资，因此在工业企业中凡有可能都优先采用架空线㊂架空线路由导线㊁杆塔（包括横担）㊁绝缘子和金具构成㊂1.导线架空线路所采用的主要导电材料是铜绞线㊁铝绞线和钢芯铝绞线㊂铜绞线是较好的导电㊃861㊃材料，它具有较好的电导率[γ=53mS/m（1mS/m=1m/Ω㊃mm2）]，机械强度高，抗拉强度大（σ=380MPa）㊂铝绞线的电导率较小（γ=32mS/m），抗拉强度也低（σ=160MPa）㊂但铝的资源比铜丰富，因此应尽量采用铝绞线㊂为了弥补铝绞线机械强度低的不足，在高压大档距的架空线路上，可以采用钢芯铝绞线㊂各电压级的电力网输送容量与距离都有一定的范围，例如，0.38kV电压级的输送功率为100kW以下，输送距离不超过0.6km；10kV电压级的输送功率为200 2000kW，输送距离为6 22km；35kV电压级的输送功率为2000 10000kW，输送距离为20 50km㊂导线敷设应保持相互足够距离，在风吹摇摆下仍能可靠绝缘㊂线间距离与线路电压㊁线路档距有关，并考虑所在地区的气候区类别，具体可查阅有关资料㊂架空线的档距指相邻两电杆的距离㊂不同电压架空线路的档距是不同的，如35kV一般为150m以上，6 10kV为80 120m，380V为50 60m㊂架空线对地面㊁水面以及其他跨越物均应保持足够安全距离，并应按最大弧垂（导线下垂距离）校验㊂此外，架空线对房屋建筑物以及与其他线路交叉时的最小距离也有要求，具体可查规程㊂2.杆塔及绝缘子架空线杆塔按材质划分，有木杆㊁水泥杆㊁铁塔三种，工业企业中常用水泥杆㊂杆塔从作用上可划分为六种形式，见表6-2，其应用示例如图6-10所示㊂表6-2㊀各种类型电杆的区别杆型用㊀途杆顶结构有无拉线直线杆㊀支持导线㊁绝缘子㊁金具等重量，承受侧面的风力；占全部电杆数的80%以上㊀单杆㊁针式绝缘子或悬式绝缘子或陶瓷担㊀无拉线有拉线的直线杆㊀除一般直线杆用途外，尚有用于防止大范围歪杆和不太重要的交叉跨越处㊀同直线杆，悬式绝缘子用固定式线夹㊀有侧面拉线或顺档拉线轻乘杆㊀能承受部分导线断线的拉力，用在跨越和交叉处（10kV及以下线路，不考虑断线）㊀负担要加强，采用双绝缘子或双陶瓷担固定㊀有拉线转角杆㊀用在线路转角处，承受两侧导线的合力㊀转角在30ʎ，可采用双担双针式绝缘子；45ʎ以上的采用悬式绝缘子㊁耐张线夹，6kV以下可采用蝶式绝缘子㊀有与导线反向拉线机反合力方向的拉线耐张杆㊀能承受一侧导线的拉力，用于限制断线事故影响范围和架线时紧张终端杆㊀承受全部导线的拉力，用于线路的首段或终端㊀双担悬式绝缘子㊁耐张线夹或蝶式绝缘子㊀有四面拉线㊀有与导线反向的拉线分支杆㊀用于10kV及以下由干线外分支线处，向一侧分支的为丁字形；向两侧分支的为十字形㊀上㊁下层分别由两种杆型构成，如丁字形上层不限，下层为终端等㊀根据需要加拉线㊃961㊃图6-10㊀各种杆塔应用地点及其用途各种电杆上的横担，目前多用70mmˑ70mmˑ6mm角钢制成，并根据线路电压以及杆线类型决定其长度㊂如10kV线路直线杆横担长为2.3 2.4m，低压横担长为1.5 1.7m㊂10kV大档距耐张杆，如果用双杆组成的Ⅱ型杆，则应用两根4m长的铁横担，夹固于两根电杆上㊂高压线路上常用的横担形式及支撑种类如图6-11和图6-12所示㊂图6-11㊀高压线路中常用的横担形式a）丁字形㊀b）叉股形㊀c）之字形㊀d）弓箭形图6-12㊀支撑种类a）扁形支撑㊀b）圆铁支撑㊀c）三角铁元宝支撑敷设导线用的瓷绝缘子，常用以下几种：1）1kV以下的线路，用PD-1㊁PD1-1型低压针式瓷绝缘子㊂㊃071㊃2）6 10kV线路，用P-6㊁P-10M型高压针式瓷绝缘子㊂3）10 35kV线路，用P-15M㊁P-35M型针式瓷绝缘子㊂4）35kV以上的线路，用X-4.5悬式瓷绝缘子串㊂各种瓷绝缘子外形如图6-13所示㊂图6-13㊀各种瓷绝缘子的外形图a）低压针式㊀b）高压针式㊀c）悬式3.架空线路设计架空线路设计内容包括确定路径㊁选定杆位㊁选择导线㊁确定杆型㊁绘制图样㊁开列清单和做出预算等项工作㊂路径的选择应力求线路最短，并尽可能避免交叉跨越，避开污秽环境㊂选定杆位时，首先确定首端㊁末端电杆及转角杆位置，并在它们之间按适当档距确定中间位置㊂若线路跨越范围内有遮挡物时，应保证足够的对地距离㊂总之，应设法使线路与跨越物保持尽可能大的距离㊂确定杆高，以规程要求的导线对地距离为基础，加上最高温度时的弧垂，得到横担对地高度，再加横担至杆顶的距离，便得到电杆在地面上部分的长度㊂电杆埋深约占电杆总高长度的1/6，按此比例求得电杆总长㊂目前常用的离心式钢筋混凝土圆杆有下列几种规格，可根据需要选用㊂1）拔梢整杆：梢径ϕ150mm，杆长分7m㊁8m㊁9m㊁10m等几种；梢径ϕ190mm，杆长分10m㊁11m㊁12m㊁15m等几种㊂2）分段梢杆：上段梢径ϕ190mm，段长分6m㊁9m等几种；下段梢径ϕ310mm，段长分6m㊁9m等几种㊂3）等径杆：上段直径ϕ300mm，段长分6m㊁9m等几种；下段直径：ϕ300mm，段长分6m㊁9m等几种㊂二㊁厂区电缆线路电缆线路虽然成本高㊁投资大，但它不受外界影响，运行可靠，在有腐蚀性气体和易燃㊁易爆的场所应用，尤为适宜㊂㊃171㊃1.电缆的选用工业企业常用电缆，依其绝缘材料的不同，大致可分为油浸纸绝缘和塑料绝缘两大类㊂油浸纸绝缘电力电缆耐压高㊁载流大㊁寿命长，目前应用广泛㊂但不能用于高低差距大的场合，以防浸渍的油下流㊂塑料绝缘电力电缆，以聚氯乙烯或交联聚乙烯为绝缘，并以聚氯乙烯制护套，能够节省大量铝或铅，而且重量轻㊁抗腐蚀，敷设时高低差距不受限制㊂但它耐压较低（聚氯乙烯绝缘可在6kV，利用交联聚乙烯作绝缘的电缆已有35kV产品），寿命稍短㊂此外，尚有橡胶绝缘电缆，与塑料绝缘电缆类似㊂电缆从防护外界损伤的角度，可分为铠装与无铠装两类㊂铠装能保护电缆免受机械外力损伤，其中钢带铠装能承受机械外力，但不能承受拉力；细钢丝铠装除能承受机械外力外，还可承受相当拉力，而粗钢丝铠装则可承受更大拉力㊂油浸纸绝缘电力电缆的最外层常以浸有沥青的黄麻保护，称为 外被层 ㊂在电缆埋地敷设时，它能抗腐蚀，起保护电缆作用㊂但因其易燃，室内敷设时应选用无外被层的 裸 电缆，以防火灾㊂此外，电缆外护层尚可加有聚乙烯塑料护套（如防腐型电缆）㊂在电缆型号中以不同的数字组合表示外护层的特点：若型号中有 0 表示无防护层； 1 表示麻被护层； 2 表示具有双钢带铠装； 3 表示细钢丝铠装； 5 表示粗钢丝铠装㊂例如，ZLL-30即纸绝缘铝芯护套裸细圆钢丝铠装电缆㊂根据上述电缆本身所具有的结构特点，选择电缆型号的主要原则是：1）电缆的额定电压应大于或等于所在网络的额定电压，电缆的最高工作电压不得超过其额定电压的1.15%㊂2）电力电缆应尽量采用铝芯，只有需要移动时或在振动剧烈的场所才用铜芯电缆㊂3）敷设在电缆构筑物内的电缆宜用裸铠装电缆㊁裸铝（铅）包电缆或塑料护套电缆㊂4）直接埋地敷设的电缆应选用有外被层的铠装电缆，在无机械损伤可能的场所，也可采用聚氯乙烯护套或（铅）包麻被电缆㊂5）周围有腐蚀性介质的场所，应视介质情况，分别采用不同的电缆护套㊂在有腐蚀性的土壤中，一般不采用电缆直埋，否则应采用有特殊防腐层的防腐型电缆㊂6）垂直敷设及高低差距较大时，应选用不滴流电缆或全塑电缆㊂7）移动式机械应选用重型橡套电缆（如YHC型）；用于连接变压器气体继电器㊁温度表的线路，应选用船用橡胶绝缘耐油橡套电缆（CHY型）等有耐油能力的电缆㊂2.电缆的敷设电缆的敷设方式如图6-14所示㊂其中电缆隧道敷设方式（见图6-14a）虽然对电缆的敷设㊁维护都很方便，但投资高，除电缆并行根数很多以外一般很少采用；电缆排管敷设方法（见图6-14f）因为施工㊁检修困难，且散热差，除非在狭窄地段或与道路交叉处，一般也很少采用；悬挂在电缆吊架顶棚的电缆明敷（见图6-14d）主要用在车间内部，而当楼板下电缆很多时，可设电缆夹层敷设㊂通常在工业企业中广泛采用的电缆敷设方式，主要是直接埋地（见图6-14g）与电缆沟两种㊂电缆沟敷设，具有投资省㊁占地少㊁走向灵活且能容纳很多电缆的特点，但检修维护不甚方便㊂电缆沟又可分为户内电缆沟（见图6-14b）㊁户外电缆沟（见图6-14c）和厂区电缆沟（见图6-14e）三种㊂电缆均沿沟壁支架敷设㊂电缆直埋地下敷设施工简单，电缆散热好，但检修十分困难㊂由于它节省投资，除了并行根数太多或土壤中含酸碱物等场合外，厂区电缆经常是直埋敷设的㊂电缆敷设还应注意以下几点：1）油浸纸绝缘电缆的弯曲半径不得小于其外径的15倍，以免绝缘被撕裂㊂2）直埋电缆埋深不应小于0.7m，四周应以细沙或软土埋设；电缆与建筑物最小距离不应小于0.6m㊂3）高压电缆与各种管道净距离应不小于0.5m，否则应穿管保护；与热力管的净距应不小于2m，否则应加隔热层，与各种管道交叉或与铁路㊁公路交叉处，应穿管保护㊂4）电缆排管或电缆保护管的内径不应小于电缆外径的1.5倍㊂5）电缆金属外皮及金属电缆支架均应可靠接地㊂图6-14㊀电缆各种敷设方式构筑物的结构图a）电缆隧道㊀b）户内电缆暗沟㊀c）户外电缆暗沟d）电缆吊架㊀e）厂区电缆暗沟㊀f）电缆排管㊀g）电缆直埋壕沟三㊁车间低压线路车间低压线路有多种敷设方式，典型位置如图6-15所示㊂如果环境条件允许，以采用裸导线或绝缘线沿屋架㊁楼板㊁梁架㊁柱子或墙壁明敷设较为简便经济㊂可以用瓷夹或瓷绝缘子固定，也可用钢索悬吊㊂如果周围含有腐蚀导线或破坏绝缘的气体或粉尘（如潮气㊁酸硼蒸气㊁多尘环境），导线应尽可能装在建筑物外墙上，而车间内的导线则应避免与对导线绝缘有影响的墙壁或天花板接触，可以采用支架㊁挂钩或钢索悬挂等明敷设或穿管敷设㊂如果周围环境既有腐蚀性介质又有发生火灾或爆炸的危险，则应采用导线穿管暗敷设的线路㊂穿管暗敷设既能防止外界机械损伤，又比较美观㊂。
电气安全工程(第二版)
（第二版）
1
电气安全基础
2
直接接触电击防护
3
间接接触电击防护
6
电气设备安全
7
电气防火防爆
8
雷电和静电
4
双重绝缘、加强绝缘、特低电压和漏电保护
9
电气安全管理
5
电气线路
第一章
电气安全基础
第一节 工业企业供配电 第二节 电气事故 第三节 电流对人体的作用
第一节 工业企业供配电
１. 电力系统的组成
一、电流对人体的作用
第二 三节 电流对人体的作用
4. 伤害程度与电流种类的关系
（４）电容放电电流的效应
一、电流对人体的作用
第二 三节 电流对人体的作用
二、人体阻抗 人体阻抗包括皮肤阻抗和体内阻抗。
第二章
直接接触电击防护
第一节 绝缘 第二节 屏护和间距
第一节 绝缘
一、绝缘材料的电气性能
绝缘材料又称为电介质，其导电能力很小，但并 非绝对不导电。工程上应用的绝缘材料的电阻率 一般都不低于１×107 Ω · ｍ。 绝缘材料的品种很多，一般分为：①气体绝缘材 料；②液体绝缘材料；③固体绝缘材料。 绝缘材料的电气性能主要表现在电场作用下材料 的导电性能、介电性能及绝缘强度。它们分别以 绝缘电阻率ρ(或电导率γ)、相对介电常数εr、介 质损耗角正切值tanδ及击穿场强EB四个参数来 表示。
电流持续时间愈长，能量积累愈多，心室颤动电流减 小，使危险性增加。 当持续时间在0.01～5s范围内时，心室颤动电流和电 流持续时间的关系可用下式表达：
（2）与易损期重合的可能性增大
电流持续时间愈长，与易损期重 ቤተ መጻሕፍቲ ባይዱ的可能性 就愈大，电击的危险性就愈大。

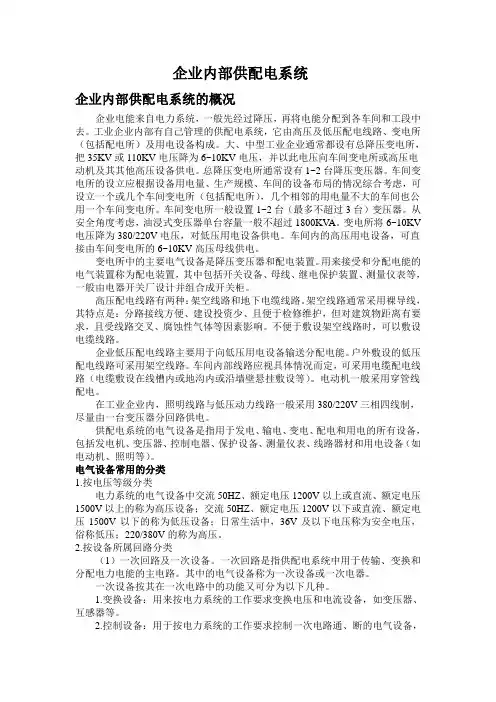

企业内部供配电系统
企业内部供配电系统企业内部供配电系统的概况企业电能来自电力系统，一般先经过降压，再将电能分配到各车间和工段中去。
工业企业内部有自己管理的供配电系统，它由高压及低压配电线路、变电所（包括配电所）及用电设备构成。
大、中型工业企业通常都设有总降压变电所，把35KV或110KV电压降为6~10KV电压，并以此电压向车间变电所或高压电动机及其其他高压设备供电。
总降压变电所通常设有1~2台降压变压器。
车间变电所的设立应根据设备用电量、生产规模、车间的设备布局的情况综合考虑，可设立一个或几个车间变电所（包括配电所），几个相邻的用电量不大的车间也公用一个车间变电所。
车间变电所一般设置1~2台（最多不超过3台）变压器。
从安全角度考虑，油浸式变压器单台容量一般不超过1800KV A。
变电所将6~10KV 电压降为380/220V电压，对低压用电设备供电。
车间内的高压用电设备，可直接由车间变电所的6~10KV高压母线供电。
变电所中的主要电气设备是降压变压器和配电装置。
用来接受和分配电能的电气装置称为配电装置，其中包括开关设备、母线、继电保护装置、测量仪表等，一般由电器开关厂设计并组合成开关柜。
高压配电线路有两种：架空线路和地下电缆线路。
架空线路通常采用裸导线，其特点是：分路接线方便、建设投资少、且便于检修维护，但对建筑物距离有要求，且受线路交叉、腐蚀性气体等因素影响。
不便于敷设架空线路时，可以敷设电缆线路。
企业低压配电线路主要用于向低压用电设备输送分配电能。
户外敷设的低压配电线路可采用架空线路。
车间内部线路应视具体情况而定，可采用电缆配电线路（电缆敷设在线槽内或地沟内或沿墙壁悬挂敷设等）。
电动机一般采用穿管线配电。
在工业企业内，照明线路与低压动力线路一般采用380/220V三相四线制，尽量由一台变压器分回路供电。
供配电系统的电气设备是指用于发电、输电、变电、配电和用电的所有设备，包括发电机、变压器、控制电器、保护设备、测量仪表、线路器材和用电设备（如电动机、照明等）。
知识点：工厂供配电系统的质量要求
一、质量要求
3．频率的要求
我国工业上规定的标准额定电压频率(简称工频)为50 Hz允许有偏差。
在有功功率电源不足或缺乏备用容量的电力系统中，当 有功负荷增加时，会造成频率下降，使电气设备在低频率下运 行。低频率运行除会对发电厂的安全运行造成较大危害外，还 会使所有用户的电动机转速相应降低。
谢 谢！
偏差》规定了不同电压等级的允许电压偏差： 35 kV及以上供电电压，正、负偏差的绝对值之和
不超过额定电压的10%；10 kV及以下三相供电电压允 许偏差为±7%；220 V单相供电电压允许偏差为+7%、10%。
一、质量要求
（2）电压不稳定所造成的危害 电压偏差过大的不稳定运行状态会带来很多危害。负荷
电压频率的调整主要由发电厂来完成，工厂电力系统的 频率指标由电力系统给予保证。
一、质量要求
4．可靠性
安全、可靠，不仅是对工矿企业供电的基本要求，同时 也是对电力系统的基本要求。电力系统中的各种动力设备以及 发电厂、电力网和用户的电气设备都有发生故障或遇到异常情 况(风、暴风雷等)的可能。
衡量供电可靠性的指标，一般是以全部平均供电时间占 全年时间的百分数来表示。例如全年时间为8760 h，用户平均 停电时间为8.76h，则停电时间占全年时间的0.1％，即供电的 可靠性为99.9％。
（3）保证电压质量的方法 为了保证较好的电压质量，满足用电设备对电压偏移的
要求，可采用下列方法调整电压： 正确选择变压器的变压比和分接头，使变压器的二次线
圈输出电压高于用电设备的额定电压； 无载调压和有载调压； 合理选择导线截面积，减小系统阻抗。以减小线路电压
损失； 尽量使三相负荷平衡。三相负荷分布不平衡，将产生不
纺织厂供配电设计
纺织厂供配电设计1. 引言纺织厂作为一个大型工业企业，对供配电系统的需求较高。
一个良好的供配电设计可以确保纺织厂的生产过程顺利进行，并且能够有效地保障设备的安全和运行可靠性。
本文将介绍纺织厂供配电设计的一般原则和具体步骤。
2. 设计原则在设计纺织厂供配电系统时，需要遵循以下原则：•安全性：供配电系统的设计必须符合国家电力安全规范，保证人员和设备的安全。
•可靠性：供配电系统的设计应具备较高的可靠性，确保正常运行不受外界干扰。
•可扩展性：供配电系统应考虑到纺织厂的未来发展，具备一定的扩展能力。
•高效性：供配电系统的设计应尽可能提高能源的利用率，减少电网损耗。
•经济性：供配电系统的设计应合理控制成本，节约投资和运维成本。
3. 设计步骤3.1 确定总负荷在设计供配电系统之前，需要首先确定纺织厂的总负荷。
总负荷包括纺织设备、照明设备、通风设备等的负荷。
通过对纺织厂的布置和设备的功率进行调查和统计，可以得出总负荷的数据。
3.2 制定供配电系统配置方案根据纺织厂的总负荷和工艺要求，制定供配电系统的配置方案。
这包括变电站的选址和容量确定，配电线路的布置和容量计算，以及电缆和设备的选择等。
3.3 运行方式选择根据纺织厂的用电需求和电力供应情况，选择合适的运行方式。
常见的运行方式有单回路供电、双回路供电和双源供电等。
根据不同的运行方式，需要进行相应的设计和选择。
根据纺织厂的布置和设备连接情况，设计电缆系统。
这包括电缆的敷设路径、规格选择、绝缘材料选择等。
电缆系统的设计应考虑到电缆的散热和保护等问题。
3.5 设计配电箱根据纺织厂的总负荷和用电需求，设计配电箱。
配电箱的设计应考虑到电流的分配、短路保护和过载保护等因素。
配电箱的选择和设计应符合国家相关标准。
在供配电系统设计中，接地系统的设计非常重要。
接地系统的设计应考虑到人身安全和设备安全等方面的要求。
根据纺织厂的情况，设计合适的接地系统，并按照相关标准进行实施和检验。
工业企业供电及安全用电
2. 输电 输电就是将电能输送到用电地区或直接输送到大 型用电户。输电网是由35KV及以上的输电线路与其 相连接的变电所组成，它是电力系统的主要网络。 输电是联系发电厂和用户的中间环节。 输电过程中, 一般将发电机组发出的 6~10KV 电压 经升压变压器变为 35~500KV 高压，通过输电线可 远距离将电能传送到各用户，再利用降压变压器将 35KV高压变为 6~10KV 高压。
发 电 升压 整 流
直流输电
逆 变
降压
配 电
直流输电结构原理图
输电线路一例
Y Y0
Y
10.5 kV 变电所 输电线 220 kV
Y
380/220 V
厂用电
Y Y Y Y
变电所 输电线 35 kV
Y
Y
变电所
380/220 V
Y0 Y
电 缆 10 kV 工厂变电所
2 工业企业配电 2.1 低压配电线路的结构
从车间变电所或配电箱到用电设备线路属于低压 配电线路。其联接方式主要是放射式和树干式两种。 低压供电系统的两种接线方式
变电所 (1)放射式供电线路 特点: 配电箱 供电可靠性高，便于 操作和维护。但配电导线 放射式配电线路 用量大，投资高。 适用场合： 负载点比较分散，而每个点的用电量又较大， 变电所又居于各负载点的中央。
3.2 电流对人体的作用
人体触电时，电流对人体会造成两种伤害： 电击和电伤。 电击是指电流通过人体，影响呼吸系统、心脏和 神经系统，造成人体内部组织的破坏乃至死亡。
电伤是指在电弧作用下或熔断丝熔断时，对人 体外部的伤害，如烧伤、金属溅伤等。 电击所引起的伤害程度与下列因素有关： (1) 人体电阻的大小 (2) 电流通过时间长短 (3) 电流的大小
工业厂房的供电和配电设计
工业厂房的供电和配电设计摘要：工业厂房供配电设计是现代工业中将电力系统的电能合理分配到工厂中重要环节, 电力系统是现代工业生产的动力, 离开了电力系统的现代工业是不可想象的。
所以工业厂房输配电的设计是整个工业区设计的重要组成部分, 本文针对工业厂房的输配电设计中遇到的问题进行分析, 希望能给输配电从业人员提供参考。
关键词：工业厂房；供配电；设计前言我国改革开放以来, 工业生产的高速发展使得电力的消耗日益增长, 各个工业生产企业要在日益激烈的竞争中获得优势, 取决于企业在生产中的工业生产成本的降低, 降低耗电是工业生产的最为重要的环节。
合理的工业输配电设计方案能为企业带来竞争优势, 电力的节能降耗是输配电的设计方向。
1 工业厂房输配电设计的基本原则工业厂房输配电的设计环节最基本的是遵守国家的相关设计技术规范《供配电系统设计》, 这是输配电设计的重要依据和政策支撑。
工业输配电设计是整个工业设计中的重点, 首先是保证电力系统的供电质量, 供电效率要符合先进的技术规范。
其次, 保证输配电系统设计的人身安全和设备安全。
第三, 输配电的设计要结合企业的发展规划, 正确处理现在发展和未来的发展, 加强设计与厂房设计的结合, 根据企业生产的电力负载来制定厂房供配电的设计方案, 以便满足工业厂房供配电的用电需求。
1.1 国家标准指导下的设计原则众所周知，国家制定的标准是通过调查分析，结合工业厂房供电实际情况制定的，国家标准对电厂规划设计具有权威性。
因此，工业厂房的供电规划设计必须以国家有关技术标准为指导。
只有在国家标准供电系统指导下的工业厂房的电源规划设计达标，使电力系统发挥作用，使企业的设备的正常运行，使企业的生产计划和电源设计的贡献；只有在国家标准安全性能的指导下是必需的，这是为了让员工在一个安全的工作环境，可以放心的去工作，努力提高企业的绩效。
1.2 以企业发展为导向的设计原则工业厂房的设计应是长期的，应满足企业战略发展的需要，工业厂房的供电规划必须具有长期性。
工厂供配电技术-工业企业用电-项目2-工厂电力负荷计算
T
t t0
一 电力负荷与负荷曲线
二、工厂用电设备的工作制：关系到设备容量的计算
(1) 连续工作制设备 (2) 短时工作制设备
Pe=PN
(3) 断续周期工作制设备
Pe PN
N
电焊机组：ε取100%，即 Pe PN N SN cos N
吊车电动机组：ε取25%，即
Pe PN
N 25
2PN
Pe PN N Pe 2PN N
二 三相用电设备组计算负荷
一、需要系数法：
1.三相用电设备组的计算负荷
P30 Kd Pe
Q30 P30 tan
S30
P30
cos
cosφ,tan φ查表求得
I30
S30 3U N
二 三相用电设备组计算负荷
一、需要系数法：
P30 Kd Pe
例2-1 已知某机修车间的金属切削机床组，拥有电压为 380V的三相电动机7.5kW 3台，4kW 8台，3kW 17台， 1.5kW 10台。试求其计算负荷。
年每日最大负荷曲线：反映一年中每日最大负荷 的变化情况
一 电力负荷与负荷曲线
三、负荷曲线及有关物理量
(2) 年负荷曲线
年负荷持续时间曲线：反映负荷（功率）及其持 续时间
年每日最大负荷曲线：反映一年中每日最大负荷 的变化情况
一 电力负荷与负荷曲线
三、负荷曲线及有关物理量
(3) 与负荷曲线相关的物理量
Q30 P30 tan
S30
P30
cos
解：此机床组电动机的总容量为
I30
S30 3U N
Pe 7.5kW 3 4kW 8 3kW 17 1.5kW 10 120.5kW
《电气安全工程》(钮英建 版)复习资料
电气安全工程复习资料--钮英建版一、工业企业供配电（是指工业企业所需电能的供应和分配）1.电力系统：由发电厂、送电线路（35KV及以上，分为架空线路和电缆线路）、变电所、配电网（10KV及以下，也有架空线路和电缆线路）和电力负荷组成。
2.额定电压：是保证设备正常运行并能够获得最佳经济效益的电压。
3.交流额定电压：4.对地高低压：电力系统的电压和频率是衡量电力系统电能质量的两个基本参数。
我国普通交流电力设备的额定频率为50Hz，一般称之为“工业频率”，简称“工频”。
5.工频低压：220V，380V6.工业企业供电系统是指从电源线路进厂开始到用电设备进线端为止的整个电路系统。
7.工业企业电力负荷分级及【供电要求】（1）一级负荷中断供电将造成人身伤亡事故，或造成重大设备损坏且难以修复，或给国民经济带来极大损失。
【一级负荷应用两个电源供电，而且要求当一个电源发生故障时，另一个电源不应同时受到损坏】（2）二级负荷如果突然断电，将造成大量废品，产量锐减，生产流程紊乱且不易恢复，企业内运输停顿等，因而在经济上造成较大损失。
【二级负荷的供电系统，宜由两回线路供电】（3）三级负荷所有不属于一级和二级负荷的一般电力负荷。
【三级负荷对供电电源无特殊要求，可用单回线路供电】7.电气事故分为触电事故，静电危害事故，雷电灾害事故，电气火灾爆炸事故，电磁场危害，电气系统故障危害事故等。
电击：电流通过人体，作用于人的心脏、中枢神经系统、肺部等影响其正常工作，严重时会形成危及生命的伤害。
（电击对人体的效应是由通过的电流决定）8.人体阻抗包括皮肤阻抗和体内阻抗9.电流作用机理：（1）电流致伤机理：细胞激动作用、破坏生物电作用、发热作用、离解作用。
（2）电击致命原因：心室颤动、窒息、电休克10.感知电流是指电流流过人体时可引起感觉的最小电流。
成年男性平均感知电流约为1.1mA；成年女性约为0.7mA。
感知阈值是指感知电流的最小值。
对于正常人体，感知阈值平均为0.5mA，并与时间因素无关。
电气安全工程(第二版)杨有启等
一、电气事故概要
电气事故危险直观识别难
电气事故涉及领域广
电气事故的防护研究综合性强
第二节 电气事故
触电事故
（1）电击 （2）电伤
静电危害事故
射频电磁场危害事故
二、电气事故的类型
电气火灾爆炸事故
雷电灾害事故
电气系统故障危害事故
（1）异常带电 （2）异常停电 （3）控制系统信息讹误
感知电流是指电流流过人体时可引起感觉的最小电 流。感知电流的最小值称为感知阈值。
一、电流对人体的作用
（2）摆脱电流和摆脱阈值
摆脱电流是指人在触电后能够自行摆脱带电 体的最大电流。摆脱电流的最小值称为摆脱 阈值。
（3）室颤电流和室颤阈值
室颤电流是指引起心室颤动的最小电流，其 最小电流即室颤阈值。
第二 三节 电流对人体的作用
安全工程系列教材
电气安全工程
（第二版）
首都经济贸易大学出版社
1
电气安全基础
2
直接接触电击防护
3
间接接触电击防护
6
电气设备安全
7
电气防火防爆
8
雷电和静电
4
双重绝缘、加强绝缘、特低电压和漏电保护
9
电气安全管理
5
电气线路
第一章
电气安全基础
第一节 工业企业供配电 第二节 电气事故 第三节 电流对人体的作用
第一节 绝缘
１. 绝缘电阻率和绝缘电阻
一、绝缘材料的电气性能
任何电介质都不可能是绝对的绝缘体，总存在一些带电质点，主要为本征 离子和杂质离子。在电场的作用下，它们可作有方向的运动，形成漏导电 流，通常又称为泄漏电流。
绝缘电阻率和绝缘电阻分别是绝缘结构和绝缘材料的主要电性参数之一。 温度、湿度、杂质含量和电场强度的增加都会降低电介质的电阻率。
供配电技术-工厂供电-电力系统概况(超详细)
T2
发电机G的额定电压：UN· G=1.05×10=10.5（kV） 变压器T1的额定电压： U1N=10.5（kV）
变压器T2的二次侧供 电距离较短，可不考 U2N=1.1×110=121（kV ） 虑线路上的电压损失
变压器T1的变比为：10.5/121kV
变压器T2的额定电压：U1N=110（kV） U2N=1.05×6=6.3（kV）
广州抽水蓄能电站为目前世界上最大的抽水蓄能电站 ，是为大亚 湾核电站安全经济运行而建设的配套工程，同时还承担着广东、香港 电网的调峰填谷和事故备用的任务。电站总装机总装机容量2.4 GW （8×300MW），分两期建设，每期4台，设计水头535m，电站一期 工程于1989年5月25日开工且1993年6月29日1号机投产，二期工程于 1994年9月12日开工，至2000年3月14日8号机投产。
第三节 电力系统电压
我国三相交流电网和电力设备的额定电压 发电机 额定电压(kV) 0.23 0.40 0.69 3.15 6.3 10.5 ------电力变压器额定电压(kV) 一次绕组 0.22 0.38 0.66 3 及 3.15 6 及 6.3 10 及 10.5 35 63 110 220 330 500 二次绕组 0.23 0.40 0.69 3.15 及 3.3 6.3 及 6.6 10.5 及 11 38.5 69 121 242 363 550
葛洲坝27孔泄洪闸
葛洲坝水电站
葛洲坝水电站是长江干流上修建的第一座大型水电工程，是三 峡工程的反调节和航运梯级。电站始建于1970年，共有机21台机组， 总装机容量271.5万千瓦，年发电量157亿度。电站以500kV和220kV 输电线路并入华中电网，并通过500kV直流输电线路向距离1000km 的上海输电120万千瓦。
工业企业供电系统及其组成
工业企业供电系统及其组成
1、工业企业供电系统的组成
工业企业供电系统有高压配电线路、配电所、低压配电线路等组成。
常见的供电方式有四种：
（1）进线电压为35kV，先经总降压变电所变为10kV的配电电压，在送到各车间变电所，再经车间变电所变为0.4kV低压电分送到各配电箱或用电设备。
（2）进线电压为10kV，经总配电所分送到各车间，经车间变电所变为0.4kV低压电，分送到各配电箱或用电设备。
（3）进线电压为10kV，经变电所变为低压电分送到车间，再送到各配电箱或用电设备。
（4）进线电压为0.4kV，经配电室分送到各车间或直接送到各配电箱或用电设备。
2、工业企业供电电压选择原则
（1）电压等级宜少不宜多。
（2）高压供配电线路尽量深入负荷中心。
3、企业高压供电
高压供电方式由供电可靠性及电力电荷的性质决定的。
（1）电力负荷分级
①一级负荷。
这类负荷如突然中断供电将造成人身伤亡事
故，或造成重大设备损坏且难以修复，或给国民经济带来极大损失。
如 高炉、矿井的主通风机等。
②二级负荷。
这类负荷如突然断电，将造成大量废品，产量锐减，生产流程紊乱且不易恢复，企业内运输停顿等，因而在经济上造成较大损失。
如矿井提升机、生产照明等。
③三级负荷。
为一般的电力负荷，所有不属于一级和二级负荷者。
（2）电力负荷的供电原则
①一级负荷应由两个独立电源供电，即要求每段母线的电源来自不同的发电机。
②二级负荷应由两回路供电，该两回路应尽可能引自不同的变压器或母线段。
供配电系统的基本要求
3.2 工业企业的供配电系统
总降压变电所在供配电系统中的作用，是将35~110KV 的电源电压降至6~10KV然后分别送至各个车间变电所或其 他6~10KV的高压用电设备。
总降压变电所（总电源）的位置应符合P45中的十点 要求。其中最基本的三个要求为：接近负荷中心、进
出线方便、靠近电源。
负荷中心的计算如下：
静态：X Pi X i ;Y QiYi
Pi
Qi
动态使用WPi ,WQi进行计算
3.2 工业企业的供配电系统
总配电所的位置应符合如下要求： （1）接近负荷中心并靠向电源侧； （2）进出线方便； （3）不应妨碍工厂或车间的发展，根据需要考虑扩建 的可能性； （4）应尽量设在污源的上风侧； （5）避免设在有剧烈震动的场所。
树干式系统较为经济但可靠性差，一般要求每回高 压线路直接引接的分支线限制在6个回路以内，配电变 压器总容量不宜超过3000KVA。
树干式
3.3 工业企业配电系统的接线方式
环状式系统的优点是运行灵活，供电可靠，当线路 的任何线段发生故障时，在短时停电后经过“倒闸操 作”，拉开故障线段两侧的隔离开关，将故障切除后， 全部车间变电所均可恢复供电。
二、工业企业供电、配电电压的选择 工业企业供配电电压主要决定于地区供电电源电压、
工厂用电设备的总容量和高压用电设备的容量。 对于大型工业企业，就用电设备总容量而言，当计算
负荷超过5600千伏安时，供电电压可采用35千伏及以上 的电压等级。
工业企业供配电管理制度
工业企业供配电管理制度第一章总则第一条为了规范和加强工业企业供配电管理，保障企业生产安全和电力供应的稳定性，制定本制度。
第二条本制度适用于工业企业的供配电管理工作。
第三条电力供应是企业生产的重要保障，电力供应管理必须符合国家相关法律法规和部门规章。
第四条电力供应管理应遵循科学、规范、统一、安全的原则，确保电力供应的安全可靠。
第五条企业应当加强对供配电设施的检查、维护和管理，做到定期维修、保养，确保设施的安全可靠运行。
第六条电力供应管理工作由企业设立专门的供配电管理部门负责，进行日常管理和监督。
第七条企业应当不断改进供配电管理制度，不断提高电力供应的安全稳定性。
第二章电力需求管理第八条企业应当合理规划用电，做到合理配电，避免用电过载。
第九条企业应当根据生产情况和用电需求，制定用电计划，规范用电行为。
第十条企业应当采取节能措施，提高用电效率。
第十一条企业应当对用电设备和线路进行定期巡检，及时发现并排除电气设备安全隐患。
第十二条企业应当加强对用电设备的管理，确保其正常运行，做到设备良好状态。
第三章供电管理第十三条企业应当按照国家标准建设电力供应设施，确保供电设施的安全可靠。
第十四条企业应当建立健全供电设施的管理制度，加强对供电设施的维护、保养和管理。
第十五条企业应当定期对供电设施进行检查、维护和保养，保障供电设施的安全稳定运行。
第十六条企业应当做好供电设施的安全防护工作，确保供电设施的安全可靠。
第十七条企业应当加强对供电设施的监测和维修，确保供电设施的稳定性。
第四章配电管理第十八条企业应当合理规划和布局配电线路，确保供电的稳定性和安全性。
第十九条企业应当建立健全配电系统的管理制度，对配电线路进行定期巡检和维护。
第二十条企业应当加强对配电线路的监控和维护，确保配电线路的安全可靠。
第二十一条企业应当加强对配电设备的管理和维护，做到设备正常运行。
第二十二条企业应当加强对变电站的管理和维护，确保变电站的安全可靠运行。
工业企业供配电设计问题探讨石奇峰 尹伟志
工业企业供配电设计问题探讨石奇峰尹伟志发表时间：2020-06-03T09:37:02.370Z 来源：《中国电业》2020年第4期作者：石奇峰尹伟志[导读] 在对工业供配电设计时就要确保工业生产中的用电的可靠性和安全性摘要：在对工业供配电设计时就要确保工业生产中的用电的可靠性和安全性，防止在工业生产中出现电力故障。
合理的设计供配电系统能够使工业生产顺利地进行，提高企业的经济效益。
所以，在工业供配电设计的过程中，应该在经济性原则的基础上，从而确保工业生产朝着自动化的方向发展，使工业用电能够得到合理的配置。
关键词：工业供配电；设计；常见问题1工业供配电设计中的常见问题分析1.1配变电所得设备和位置存在问题在配电设备的使用中，如果线路出现了故障，或者使用的电能表不符合要求，以及变电器容量不准确，这些问题都会对配电设备的正常运行造成严重的影响，而且，会出现变电所配电不到位的问题，使供电的效率下降。
配电所的问题也会对变压器的运行产生一定的影响，位置不当会导致变压器的使用年限降低，从而导致配电设备的稳定性下降。
而且很多通道的设计也不尽科学，导致其工作性能受到影响，要提高很多的经济成本。
1.2 供配电的监测存在问题尤其是在一个大型的建筑中，其用电量还是比较大的，这就容易出现供配电系统要承受的负担过重，如果不能够对用户的用电量进行合理的分析，就会导致变压器的负荷过重，直接导致变压器发生故障，不能够分析配电变压器的运行情况。
1.3 防雷装置的设计存在问题在对工业供配电进行设计时，要充分分析企业周围的环境，对防雷装置进行设计，对避雷针的参数进行分析，在此基础上，应该选择那些对雷电冲击波能够起到强大的阻力的装置，而且接线的过程中，要对接线的位置进行分析，分析电阻、频放电灯问题，对其进行检验，而且，在雷电比较剧烈的情况下，如果不能进行科学的防雷击保护，就会导致供电设备被雷电破坏。
2工业供配电设计中的有效方法2.1工业企业外部供电电压的确定1）电力系统的电能是由输变电设备和线路传输分配的；电能在输送过程中，由于设备和线路存在阻抗，当负荷电流在设备和线路中流过时，会在输送回路中产生电压降和电能损耗；在阻抗一定的情况下，电压降和回路中流过的电流成正比，电能损耗与电流的平方成正比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 电气安全基础
第四节 工业企业供配电
二、工业企业供电 1、工业企业供电系统的组成
(2) 进线10KV→总配电所 →车间变电所 0.4KV →配电箱或用电设备；
(3) 进线10KV→变电所0.4KV →车间配电箱 →用电设备；
(4) 进线0.4KV→ 配电室 →车间或用电设备。
10
第一章 电气安全基础
电气安全工程 (1.4)
1
第一章 电气安全基础
第四节 工业企业供配电
一、电力系统 1.电力系统的组成
电力系统由发电厂、送电线路、变电所、 配电网和电力负荷组成， 图 1-1 是典型的电 力系统主接线单线图。图中未画出用户内部 的配电网。
2
第一章 电气安全基础
第四节 工业企业供配电
图1-1 电力系统图
分 类 电网及用电设 备额定电压
0.22
低压
0.38
0.66
3（中压） 高 压 6 （中压）
10 （高压）
分 类 电网及用电设 备额定电压 35 （高压）
63 （高压）
110 （高压） 高 压 220 （高压）
330 （超高压）
500 （超高压）
5
第一章 电气安全基础
第四节 工业企业供配电
一、电力系统 2、额定电压和电压等级
第四节 工业企业供配电
三、工业企业配电 2、企业低压配电 （1）放射式
20
第一章 电气安全基础
第四节 工业企业供配电
三、工业企业配电 2、企业低压配电 （2）树干式
21
第一章 电气安全基础
第四节 工业企业供配电
三、工业企业配电 2、企业低压配电 （3）环式
22
应用较多的是 10KV、35kV、110kV 和 220kV 。
7
第一章 电气安全基础
第四节 工业企业供配电
一、电力系统
2、额定电压和电压等级 工频低压最常用的是 380V 和 220V 电压；
在井下及其他场合， 常采用 127V 和660V 电 压；在安全要求高的场合，还采用 50V 以下的 安全电压。
第四节 工业企业供配电
二、工业企业供电
11
第一章 电气安全基础
第四节 工业企业供配电
二、工业企业供电 2、工业企业供电电压选择原则 (1) 电压等级宜少不宜多； (2) 高压供配电线路尽量深入负荷中心。
12
第一章 电气安全基础
第四节 工业企业供配电
二、工业企业供电 3 、企业高压供电
高压供电方式由供电可靠性及电力 电荷的性质决定。
3
第一章 电气安全基础
第四节 工业企业供配电
一、电力系统 2、额定电压和电压等级
额定电压是保证设备正常运行并能够获得 最佳经济效果的电压。
电压等级是国家根据国民经济发展的需要、 电力工业的水平以及技术经济的合理性等因 素综合确定的（见表1-1）。
4
表 1-1 我国三相交流电网和电力设 备的额定电压 kV
13
第一章 电气安全基础
第四节 工业企业供配电
二、工业企业供电 3 、企业高压供电 （1）电力负荷分级 ①一级负荷：这类负荷如突然中断供电将造
成人身伤亡事故，或造成重大设备损坏且 难以修复，或给国民经济带来极大损失。 如高炉、矿井的主通风机等。
14
第一章 电气安全基础
第四节 工业企业供配电
② 二级负荷：这类负荷如突然断电，将造成 大量废品，产量锐减，生产流程紊乱且不易 恢复，企业内运输停顿等，因而在经济上造 成较大损失。如矿井提升机、生产照明等。
直流电压常用的有 110V、220V 和 440V 三个电压等级、用于电力牵引的还有 250V、 550V、750V、1500V、3000V 等电压等级。
8
第一章 电气安全基础
第四节 工业企业供配电
二、工业企业供电 1、工业企业供电系统的组成
工业企业供电系统由高压配电线路、配电 所、低压配电线路等组成。常见的供电方式 有： （1）进线35KV→总降变电所10KV →车间变 电所0.4KV →配电箱或用电设备；
我国标准规定：额定电压 1000V 以上的属 高压装置，1000V 及其以下的属低压装置。
对地电压而言，250V 以上为高压，250V 及其以下为低压。
6
第一章 电气安全基础
第四节 工业企业供配电
一、电力系统 2、额定电压和电压等级
一般又将高压分为中压 (1～10kV) 、高压 (10～330kV) 、超高压 (330～1000KV) 、特 高压 (>1000KV) 。
16
第一章 电气安全基础
第四节 工业企业供配电
三、工业企业配电 1、企业高压配电 （1）放射式
17
第一章 电气安全基础
第四节 工业企业供配电
三、工业企业配电 1、企业高压配电 （2）树干式
18
第一章 电气安全基础
第四节 工业企业供配电
三、工业企业配电 1、企业高压配电 （3）环式
19
ห้องสมุดไป่ตู้
第一章 电气安全基础
③ 三级负荷：为一般的电力负荷，所有不属 于一级和二级负荷者。
15
第一章 电气安全基础
第四节 工业企业供配电
二、工业企业供电 3 、企业高压供电 （2）电力负荷的供电原则
① 一级负荷应由两个独立电源供电，即要 求每段母线的电源来自不同的发电机； ② 二级负荷应由两回路供电，该两回路应 尽可能引自不同的变压器或母线段。
