最新物理│中考物理电功率(有难度)
中考物理一轮复习讲练测(全国通用)第16讲—电功率(思维导图+考点精讲+例题精析)(原卷版+解析)
第16讲—电功率2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电能1. 电功：（1）定义：电流所做的功叫电功。
电功的符号是W（2）单位：焦耳（焦，J）。
电功的常用单位是度，即千瓦时（kW·h）。
1kW·h＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。
（3）公式：①W=UIt U=WIt I=WU t t =WU I②W=I2Rt I2= WRt I =WRt R=WI2 t t =WI2R③W=U2R t U2=WRt U =WRt R =U2 tW t =WRU2④W=UQ U=WQ Q =WU⑤W=Pt P=Wt t=WP（4）公式中的物理量：W—电能—焦耳（J）U—电压—伏特（V）I—电流—安培（A）t—时间—秒（s）R—电阻—欧姆（Ω）Q—电荷量—库伦（C）P—功率—瓦特（W）2. 电能表：测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW·h。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V”表示这个电能表的额定电压是220V，应该在220V的电路中使用。
“10（20 A）”表示这个电能表的标定电流为10A，额定最大电流为20 A。
“50 Hz”表示这个电能表在50 Hz的交流电中使用；“600 revs/kW·h”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
拓展：用电能表测量电路消耗电能的方法a ．消耗电能较多时，电能表的计数器在一段时间内前后两次读数之差，就是这段时间内所消耗电能的总量．（最后一位表示小数点后第一位）b ．消耗电能较少时，可通过转盘所转过的圈数（或指示灯闪烁的次数）间接计算出电路消耗的电能．如参数为Nr/（kW·h ）的电能表，转盘转n 转消耗的电能为W ＝n N kW·h 或W ＝n N ×3.6×106 J.3. 串并联电路电功特点：（1）在串联电路和并联电路中，电流所做的总功等于各用电器电功之和； （2）串联电路中，各用电器的电功与其电阻成正比，即W 1W 2 =R 1R 2;（3）并联电路中，各用电器的电功与其电阻成反比，即W 1W 2=R 2R 1（各支路通电时间相同）。
中考物理知识点专题总结—电功率(考前必看)
中考物理知识点专题总结—电功率（考前必看）一、思维导图二、知识点总结知识点一：电功1.电功：电流通过某段电路所做的功叫电功。
2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。
3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
5．电功公式：Pt UIt W ==（适用于所有电路）；对于纯电阻电路可推导出：RtI t RU UIt W 22===（1）串联电路：2121R R W W =；（2）并联电路：1221R R W W =；（3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。
6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ），1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。
知识点二：电能表电功的测量1.电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
2.电能表上“220V 、5A 、3000R/kW·h”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。
3.读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。
知识点三：电功率1．电功率：电流在单位时间内所做的功。
2．电功率物理意义：表示电流做功快慢的物理量。
3．电功率公式：t W UI P ==（适用于所有电路），推导公式：RU R I P 22==（适用于纯电阻电路）。
（1）串联电路中2121R R P P =；（2）并联电路中：1221R R P P =；（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。

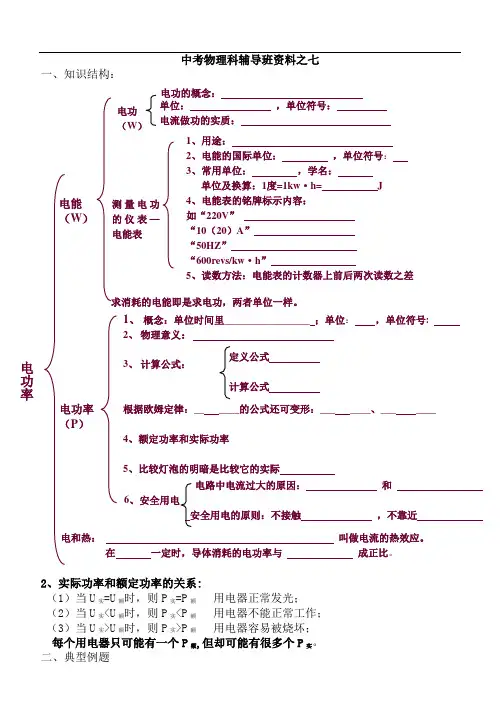

中考物理辅导资料(七) 电功率
中考物理科辅导班资料之七一、知识结构：2、实际功率和额定功率的关系:（1）当U实=U额时，则P实=P额用电器正常发光；（2）当U实<U额时，则P实<P额用电器不能正常工作；（3）当U实>U额时，则P实>P额用电器容易被烧坏；定义公式计算公式电功率电能（W）电功（W）电功的概念：单位：，单位符号：电流做功的实质：测量电功的仪表—电能表求消耗的电能即是求电功，两者单位一样。
1、概念：单位时间里_________________ ；单位：，单位符号:2、物理意义：3、计算公式：根据欧姆定律：__ ____的公式还可变形：___ ____、___ ____4、额定功率和实际功率5、比较灯泡的明暗是比较它的实际电功率（P）1、用途：2、电能的国际单位：，单位符号：3、常用单位：，学名：单位及换算：1度=1kw·h=____ __J4、电能表的铭牌标示内容：如“220V”“10（20）A”“50HZ”“600revs/kw·h”5、读数方法：电能表的计数器上前后两次读数之差电路中电流过大的原因：和6安全用电的原则：不接触，不靠近电和热：叫做电流的热效应。
在一定时，导体消耗的电功率与成正比。
每个用电器只可能有一个P 额,但却可能有很多个P 实。
二、典型例题1、考点：正确认识电功例1：一台洗衣机工作0.5h,电流做功 3.6×106J, 这台洗衣机消耗的电能是( )J 。
例2：小明家里的用电器，例如：1、电灯泡 2、洗衣机 3、电风扇 4、电饭锅 5、电熨斗 6、日光灯，请你按下列能的转化归类：（1） 电能转化为光能______________（2） 电能转化为热能______________（3） 电能转化为动能______________2、考点：电能的测量例3：一只家用电能表标有“1500revs ／（kW ·h ）”的字样，今只让一台收录机工作，测得电能表转盘转过一周的时间恰为100S ，则这台收录机的功率为 W 。

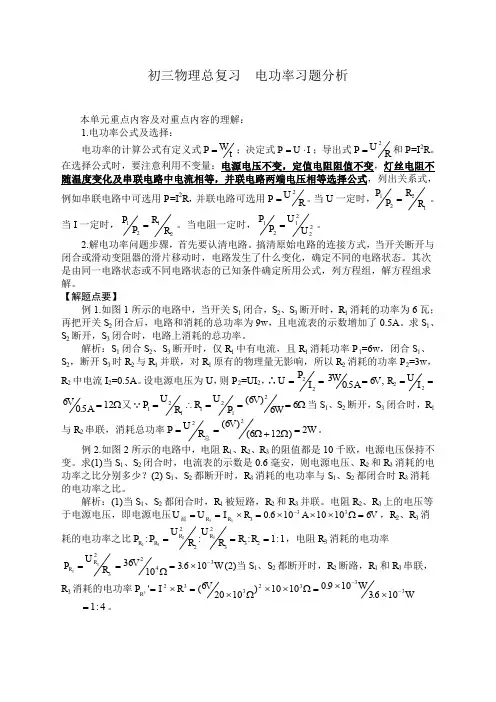

关于中考物理电功率难题要点
初三物理总复习 电功率习题分析本单元重点内容及对重点内容的理解：1.电功率公式及选择：电功率的计算公式有定义式P W t =；决定式P U I =⋅；导出式P U R =2和P =I 2R 。
在选择公式时，要注意利用不变量：电源电压不变，定值电阻阻值不变，灯丝电阻不随温度变化及串联电路中电流相等，并联电路两端电压相等选择公式，列出关系式，例如串联电路中可选用P =I 2R ，并联电路可选用P U R =2。
当U 一定时，P P R R 1221=。
当I 一定时，P P R R 1212=。
当电阻一定时，P P U U 121222=。
2.解电功率问题步骤，首先要认清电路。
搞清原始电路的连接方式，当开关断开与闭合或滑动变阻器的滑片移动时，电路发生了什么变化，确定不同的电路状态。
其次是由同一电路状态或不同电路状态的已知条件确定所用公式，列方程组，解方程组求解。
【解题点要】例1.如图1所示的电路中，当开关S 1闭合，S 2、S 3断开时，R 1消耗的功率为6瓦；再把开关S 2闭合后，电路和消耗的总功率为9w ，且电流表的示数增加了0.5A 。
求S 1、S 2断开，S 3闭合时，电路上消耗的总功率。
解析：S 1闭合S 2、S 3断开时，仅R 1中有电流，且R 1消耗功率P 1=6w ，闭合S 1、S 2，断开S 3时R 2与R 1并联，对R 1原有的物理量无影响，所以R 2消耗的功率P 2=3w ，R 2中电流I 2=0.5A 。
设电源电压为U ，则P 2=U I 2，∴U P I ==223056W A V .,=R U I 22== 605V A .==∴===126661211212ΩΩ又 P U R R U P V W ()当S 1、S 2断开，S 3闭合时，R 1与R 2串联，消耗总功率P U R V W ==+=2266122总()()ΩΩ。
例2.如图2所示的电路中，电阻R 1、R 2、R 3的阻值都是10千欧，电源电压保持不变。

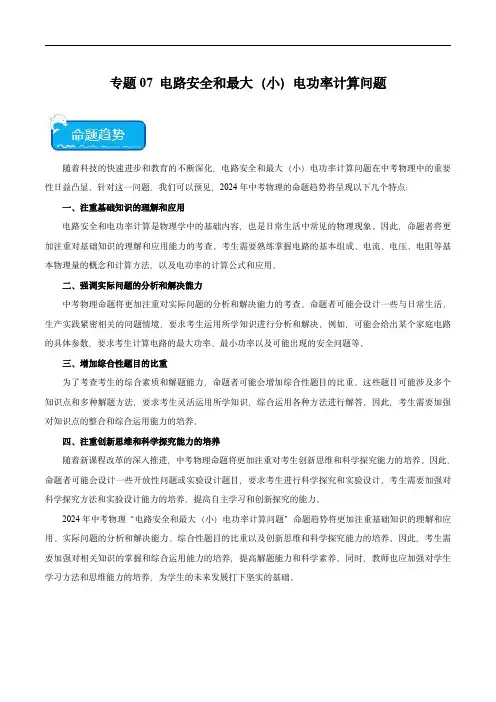

2024年中考物理(全国)难点 专题07 电路安全和最大(小)电功率计算问题学生版
专题07电路安全和最大（小）电功率计算问题随着科技的快速进步和教育的不断深化，电路安全和最大（小）电功率计算问题在中考物理中的重要性日益凸显。
针对这一问题，我们可以预见，2024年中考物理的命题趋势将呈现以下几个特点：一、注重基础知识的理解和应用电路安全和电功率计算是物理学中的基础内容，也是日常生活中常见的物理现象。
因此，命题者将更加注重对基础知识的理解和应用能力的考查。
考生需要熟练掌握电路的基本组成、电流、电压、电阻等基本物理量的概念和计算方法，以及电功率的计算公式和应用。
二、强调实际问题的分析和解决能力中考物理命题将更加注重对实际问题的分析和解决能力的考查。
命题者可能会设计一些与日常生活、生产实践紧密相关的问题情境，要求考生运用所学知识进行分析和解决。
例如，可能会给出某个家庭电路的具体参数，要求考生计算电路的最大功率、最小功率以及可能出现的安全问题等。
三、增加综合性题目的比重为了考查考生的综合素质和解题能力，命题者可能会增加综合性题目的比重。
这些题目可能涉及多个知识点和多种解题方法，要求考生灵活运用所学知识，综合运用各种方法进行解答。
因此，考生需要加强对知识点的整合和综合运用能力的培养。
四、注重创新思维和科学探究能力的培养随着新课程改革的深入推进，中考物理命题将更加注重对考生创新思维和科学探究能力的培养。
因此，命题者可能会设计一些开放性问题或实验设计题目，要求考生进行科学探究和实验设计。
考生需要加强对科学探究方法和实验设计能力的培养，提高自主学习和创新探究的能力。
2024年中考物理“电路安全和最大（小）电功率计算问题”命题趋势将更加注重基础知识的理解和应用、实际问题的分析和解决能力、综合性题目的比重以及创新思维和科学探究能力的培养。
因此，考生需要加强对相关知识的掌握和综合运用能力的培养，提高解题能力和科学素养。
同时，教师也应加强对学生学习方法和思维能力的培养，为学生的未来发展打下坚实的基础。
中考物理《电功率》考点讲解和例题
中考物理电功率复习一、关于电能与电能表1、电功：电流做的功叫电功。
电流做功的过程是电能转化为其它形式能的过程。
对于纯电阻电路，满足欧姆定律，电流做功，把电能转化为焦耳热，即热能或者内能；对于非纯电阻电路，不满足欧姆定律，电流做功，电能并没有完全转化为焦耳热，还有一部分转化其他形式的能。
例如，常见电风扇、发电机、蓄电池等等。
前两者还有一部分转化为机械能，后者转化为化学能。
)单位：焦耳（J）常用单位千瓦时（KWh）1KWh＝3.6×106J测量：电能表（测家庭电路中用电器消耗电能多少的仪表）接法：①串联在家庭电路的干路中参数：“220V 10A（20A）”表示该电能表应该在220V的电路中使用；电能表的额定电流为10A，在短时间内电流不能超过20A；电路中用电器的总功率不能超过2200W；“50Hz”表示电能表应在交流电频率为50Hz的电路中使用；“3000R/KWh”表示工作电路每消耗1KWh的电能，电能表的表盘转动3000转。
1．(2011重庆，第13题)小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过_________W。
当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。
2．(2011甘肃兰州，第23题)暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前它家电能表的示数如图所示，10天后它回到家中，电能表的示数为。
这段时间电视机消耗了Kw·h 的电能，电视机处于屏幕保护状态是电功率约为W。
你从电能表的盘面上还能获得什么信息：。
（写出一条即可）二．电功率定义：电功率是电流在单位时间内做的功（单位时间内消耗的电能多少/ 消耗电能的快慢)定义式：P=W/t W表示电能单位是Kw·h和JT表示时间单位是h和sP表示电功率单位是kw和w例题一度电可以让一个40w的灯泡工作多长时间？三电功率计算公式P＝W/t＝UI＝U2/R＝I2R（其中P＝U2/R(并联电路)＝I2R（串联电路）只适用于纯电阻电路）1. 对于一个用电器P U I R 四个物理量知道任意两个就可以求出其它两个2. 串联电路电阻大的电功率大并联电路电阻小的电功率大四关于额定电压、额定功率额定功率与实际功率的区别与联系：额定功率是由用电器本身所决定的，实际功率是由实际电路所决定的。
2023年中考物理重难点专题复习-电功和电功率的计算
2023年中考物理重难点专题复习-电功和电功率的计算一、计算题1．如图所示是一种常见的家用饮水机的工作原理示意图，其中S是一温控开关，当水温升高到一定温度时它会自动切换，使饮水机处于保温状态；R0是饮水机加热管的电阻，R是与加热管串联的电阻．下表是从其说明书中摘录下的一些技术数据．(不考虑R0、R的阻值受温度变化的影响，表中的功率均指加热管的功率)(1)试求电阻R0、R的阻值．(2)在保温状态下，该饮水机的散热功率多大?2．如图为某些型号玩具电动机的工作电路图，电动机铭牌上标有“6V 6W”，线圈电阻2Ω字样，当开关闭合的瞬间，电动机尚未转动，此时通过电动机的电流称为启动电流，为了保护电动机，启动电流不得超过2A，求：(1)启动时，变阻箱R的阻值至少多大？(2)当电动机启动后，再次调节变阻箱R，使电动机进入正常工作状态，此时R消耗的电功率为多大？3．冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明；白天只需要在鸡舍里用电热器加热，不需要用灯泡照明。
小阳根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V 160W”的照明灯泡，开关S1、S2的通断只有两种状态，一种是同时断开，另一种是同时闭合。
该装置从早晨7∶00至17∶00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；该装置从17∶00至第二天早晨7∶00处于夜间工作状态，连续正常工作14h。
已知：电源两端的电压U 恒为220V ，1213P P 。
求：（1）总电功率P ；（2）电阻R 2的阻值；（3）从早晨7∶00到第二天早晨7∶00的24h 内，该加热照明装置共消耗电能多少千瓦时。
4．如图所示，电源电压U 保持不变，灯泡L 标有“6V 3W”字样，电阻R 1＝10Ω，滑动变阻器的最大阻值为20Ω。
中考物理电功率试题(有答案和解析)含解析
中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。
以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。
故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。
中考物理高频考点《电功率》专项测试卷(附答案)
中考物理高频考点《电功率》专项测试卷（附答案）讲方法一、范围值(最值)问题1. 一般思路：首先判断滑动变阻器的移动会导致的电表的变化以及由其引起的安全隐患，从而推出滑动变阻器对应的最值.2. 串联电路中滑动变阻器的最大实际功率问题：如图2-2-1所示, 当满足Rₓ=R₀时，电阻Rₓ的实际功率最大，且P x=U24R0.二、比例问题一般思路1.根据题目画出对应的等效电路图；2.分析已知条件，得出电阻比：①根据电源电压不变U=U列等式 (知道电流比)；②根据电压比U₁:U₂=I₁R₁:I₂R₂列等式；③根据题目中的电功率比(P1:P2=I12R1:I22R2).3.根据实际问题再继续解题.三、变化量问题一般思路1.根据题目分析电路图 (明确各电表所测用电器)；2.根据公式Rπ⃗=ΔUI (只适用于定值电阻阻值的计算)，判断Rπ=UI中△U对应的电压表所测的是电路中的哪一部分，若该电压表所测部分电路包含滑动变阻器，则R和的值等于除此部分电路以外的不变等效电阻值；若该电压表所测部分电路不包含滑动变阻器，则R差的值等于此部分电路的等效电阻值；3.电功率变化问题：做电功率变化的问题时要注意：ΔP≠ΔUΔI;P≠ΔU2R;ΔP≠ΔI2R,而应该是：ΔP=P′−P(ΔP=U′I′−UI;ΔP=U′2R −U2R;ΔP=I′2R−I2R).学思路铺垫1把标有“6V 3W”①的小灯泡L与最大阻值为100Ω的滑动变阻器R H连接在总电压恒为 18V的电路中，灯丝电阻不随温度变化，如图2-2--2 所示. 电流表和电压表选择的量程分别为“0~0.6A” 和“0~15V”④.在保证电路安全的情况下，滑动变阻器接入电路中的电阻变化范围与灯泡电功率变化范围是 ( )A. 0~100Ω 0~3WB. 0~24Ω 0~0.75WC. 0~60Ω 27W~0.75WD. 24Ω~60Ω 3W~0.75W铺垫2如图 2 --2 --3 所示电路电源两端电压保持不变.当开关S₁闭合, S₂断开时⑨，电阻. R₁消耗的电功率为P₁,，电路消耗的总电功率P球=3P1̅̅̅̅̅̅̅̅̅̅̅̅̅();当开关S₁断开，S₂闭合时⑨，电阻. R₂消耗的电功率为P₂,电路消耗的总电功率为P总′.若P3:P2′=3:2̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅9,下列关系正确的是 ( )A.R₁:R₂=5:2B.R₂:R₃=5:4C.P₁:P₂=9:10D.P2:P总=27:10压轴题如图2-2-4所示的电路中,电源电压恒为4.5V, 电压表量程0~3V, 电流表量程0~0.6A, 滑动变阻器规格是“10Ω 1 A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化.则下列说法正确的是 ( )A. 电流表的示数变化范围0.3A~0.6AB. 电压表的示数变化范围是 1.5V~2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω~10ΩD. 该电路最大功率是2.7W提能力1. 如图2-2-5所示, 电源电压 18V, 且保持不变, 电流表接“0~0.6A”量程, 电压表接“0~15V”量程，灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响，则下列计算正确的是( )A. 灯泡正常发光时的电流0.2AB. 当电流表的示数为0.4A时，电压表的示数为4.8VC. 为了保证电路的安全，滑动变阻器允许接入的最大阻值为36ΩD. 为了保证电路的安全，滑动变阻器允许接入的最小电阻是24Ω2. 如图2-2-6所示电路，电源使用的是学生电源，当电源旋钮旋至某一挡后，开关S闭合，S₁、S₂断开时，电压表的示数为2V，灯泡L正常发光，且功率为4W；当电源旋钮旋至另一挡时，开关S、S₁、S₂都闭合时, 电流表的示数为2.5A, 灯泡L的功率为1W; 已知R₂=0.5R₁,则下列说法错误的是 ( )A. 灯L的电阻为4ΩB. 先后所使用两挡电源电压之比为3：1C. 电阻 R₁的阻值为2ΩD. S、S₁、S₂都闭合时, 电路的总功率是 15W3. 如图2-2-7所示, 电阻R₁=2R₂=R₃=18Ω.现有一个电压保持U不变的电源，当把该电源接在U,电阻. R₁消耗的电功率P₁=4.5W,电路总电功率为A、B两个接线端时，R两端的电压为34U,，电路总电功率为P CD.则( ) PAB. 当把该电源改接在C、D两个接线端时，R两端的电压为12A. 电源的电压U=6VB. 电阻. R₄=63ΩC. 电阻 R₃消耗的功率P₃=2.5WD.P AB:P CD=2:34. 如图2-2-8所示电路中，电源两端电压保持不变. 闭合开关S，将滑动变阻器的滑片P由B 端向A 端滑动一段距离，电压表 V₁、V₂示数的变化量分别为△U₁、△U₂,电流表示数的变化量为△I. 下列判断中正确的是( )A. 定值电阻 R₁的阻值为B. 电阻 R₁消耗的电功率增大了△U₁·△IC. 电压表 V₁示数变大，电压表 V₂示数变大，电流表示数变大D. 电压表 V₂示数与电流表示数的比值不变5. 在图2-2-9所示电路中，电源电压为18V且保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V, 小灯泡L的铭牌为“6V 3W”, 滑动变阻器R的规格为“100Ω 1A”. 闭合开关,为了保证电路安全，在变阻器滑片P移动过程中，下列说法中正确的是 (不考虑温度对灯丝电阻的影响) ( )A. 电流表示数允许的变化范围为0.3A~0.5AB.滑动变阻器 R 接入电路的阻值允许变化范围为0~90ΩC. 灯泡L的电功率允许的变化范围为1.5W~3WD. 滑动变阻器R的电功率允许的变化范围为3.75W~6W6. 如图2-2-10所示的电路中，电源电压9V保持不变，当开关S₁、S₂都闭合时，电压表示数为5V；滑动变阻器的滑片保持不动，只有S₁闭合时，电压表示数为6V，两个开关都闭合与只有S₁闭合时电流表示数变化了0.2 A，则电阻R₂的阻值为Ω.7. 图2-2-11所示电路中，电源两端电压保持不变. 闭合开关S，将滑动变阻器的滑片P由b端向a 端滑动一段距离，电压表V₁、V₂示数的变化量分别为△U₁、△U₂,电流表示数的变化量为△I(本题变化量是指后来电表的示数减去原来的示数).不考虑温度对灯丝电阻的影响，下列判断中正确的是 ( )A.△U₁>0,△U₂>0,△I>0B.△U₁>0,△U₂<0,△I<0C.△U₁>0,△U₂>0,△I<0D.△U₁>0,△U₂<0,△I>08. 如图2-2-12甲所示电路，电源两端电压不变. R₁是滑动变阻器，R₂是定值电阻. 当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图2−2--12乙所示. 下列判断正确的是 ( )A. 电源两端电压为 10VB. 电路消耗电功率的最大值为7.8WC. 变阻器 R₁接入电路的最大阻值为100ΩD. 定值电阻 R₂的电阻值为40Ω9. 当定值电阻 R两端的电压由U₁(U₁≠0)增大到U₂时，通过它的电流由I₁增大到I₂.电压增加量△U=U₂−U₁,电流增加量△I=I₂−I₁,电功率增加量为△P,则 ( )A.R=UI B.R=UI1+I2C.△P=△U△ID.△P=△U(I₁+I₂)10.在如图2-2-13所示电路中，电源电压为U且保持不变. 闭合开关S当滑动变阻器的滑动触头P向右滑动时，电路中的电流I和三个电阻两端电压U₁、U₀和U₂都发生变化，变化量的大小分别用△I、△U₁、△U₀、△U₂: 表示. 下列说法正确的是 ( )A.△U₀=△U₁+△U₂B.R1=U1U2C. 电路的总功率增大D. R₁的功率增大11. (多选) 如图2-2-14所示电路中，电源两端电压为 18V并保持不变，小灯泡 L上标有“6V3W”字样, 定值电阻. R₁=10Ω,滑动变阻器最大电阻值R₂=50Ω.不考虑灯丝电阻随温度的变化，下列说法正确的是 ( )A. 开关S断开时，电压表的示数为 18VB. 电路接通后，小灯泡L的最小实际电功率为0.75WC. 电压表的示数减少1V，电阻R₁两端的电压就增加1VD. 小灯泡L正常发光时，变阻器R₂消耗的电功率为3.5W12. 如图2-2-15所示电路，电源两端电压为9V，且保持不变.R为保护电阻，滑动变阻器的最大阻值为50Ω, L 为标有“6V 3W”的小灯泡, 灯丝电阻不变. 电流表量程为0~0.6A, 电压表量程为0~3V.闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为R'.下列判断中正确的是 ( )A.R′=9ΩB. 电流表的示数变化范围为0.3A~0.6AC. R=5ΩD. 电压表的示数变化范围为0~1.5V13.小敏同学在做电学实验时按照如图2-2-16所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W.滑动变阻器. R₀的最大阻值为20Ω，允许通过的最大电流为0.5A. 将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是( )A. 通过电阻 R的电流最大值为0.4AB. 滑动变阻器接入电路的最小值为5ΩC. 电压表示数最大的变化量为 1VD. 滑动变阻器 R₀消耗的最大功率为1.2W14. 如图2-2-17甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图2-2-17乙中的甲、乙所示. 根据图可知，滑动变阻器 R₂的阻值变化范围为Ω.15. (多选)如图2-2-18甲所示电路电源两端电压不变，R₁是电阻箱，R₂是定值电阻. 当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图象如图2-2-18乙所示. 由此可知( )A. 电源两端电压为 10VB. 定值电阻 R₂的电阻值为20ΩC. 电路消耗电功率的最大值为7.2WD. 电阻箱 R₁接入电路的最大电阻值为100Ω16.一个阻值为 R₁的定值电阻与一个滑动变阻器串联接在电压恒为U的电源两端. 当滑动变阻器的滑片 P从一端滑到另一端时，电路消耗的总功率的变化量为△P,，则滑动变阻器两端的电压变化量|△U | = .17.将小灯泡L₁和L₂ (均不考虑灯丝电阻变化)并联接到电压为U的电源两端，它们都正常发光，此时L₁和L₂的电功率分别为 P₁和P₂(P₁⟩P₂).若把L₁和L₂串联接到另一电源两端，要求 L₁和L₂两端的电压均不超过各自的额定电压，则串联时电路两端的最大电压为 .参考答案铺垫 1答案 D解析 (1) 由“6V 3W”, 根据 P=UI 可得灯泡正常发光时的电流IΞ=P⊗U稀=3W6V=0.5A;根据P=U2R 可得：灯丝电阻R L=U2P侧=(6V)23W= 12Ω由题意可知电路中的最大电流应为0.5A即: I=UR⊥+R =18V12Ω+R=0.5A;所以滑动变阻器连入电路的最小值为Rₘᵢₘ=24Ω;此时灯泡正常发光，灯泡的电功率为3W.(2)为了保护电压表，滑动变阻器两端的最大电压为 15V，此时滑动变阻器连入的电阻最大，所以U=U1′+ U R;灯泡两端最小电压为U1′=U−U R=18V−15V=3V此时电路中的电流为最小值：I′=U1′R L =3V12Ω=0.25A所以滑动变阻器连入的最大电阻为60Ω，灯泡的电功率为P min=I′2R L=(0.25A)2×12Ω=0.75W 由以上可知滑动变阻器允许连入的范围为24Ω~60Ω; 灯泡的电功率变化的范围是3W~0.75W,故选 D. 铺垫2答案 BC解析由题意可知画图如下：(1) 当 S₁闭合, S₂断开时, R₁与 R₃串联, 由 P= I²R得: I²(R₁+R₃)=3I²R₁,解得, R₁: R₃=1:2 ①(2) 当 S₁断开, S₂闭合时R₂与 R₃串联,由P=U2R 得: U2R1+R3:U2R2+R3=3:2, 解得, R2+R3R1+R3=3:2②由①②可得R₁:R₂ =2:5, R₂:R₃=5:4 ③, 故选项 A 错误 B正确;(3) 由 P= I²R得: P1=(UR1+R3)2R1④P2=(UR2+R3)2R2⑤由③④⑤可知: P₁:P₂=9:10,故选项C正确；(4) 由P=U2R 得, P总=U2R1+R3circle6由③⑤⑥可知: P2:P总=10:27,故选项 D错误；故选 BC.压轴题答案 B解析由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流.(1)根据P=UI 可得,灯的额定电流: I稀=P侧U侧=1.25W2.5V=0.5A,有串联电路中各处的电流相等，且电流表的量程为0~0.6A 所以电路中的最大电流为Iₘₐₓ=0.5A,故 A 不正确；由I=UR ,灯泡的电阻R L=U侧I侧=2.5V0.5A=5Ω,电路中的总电阻R=UI nux=4.5V0.5A=9Ω,由串联电路中总电阻等于各分电阻之和所以滑动变阻器接入电路中的最小阻值：R肉=R−R L=9Ω−5Ω=4Ω,故 C不正确；该电路的最大功率：Pₘₐₓ=UIₘₐₓ=4.5V×0.5A=2.25W, 故D不正确;(2)当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：电压表的最小示数：U1=I min R L=0.3A×5Ω=1.5V所以电压表的示数变化范围1.5V~2.5V, 故 B正确.真题演练1. 答案D解析 (1)灯泡正常发光时的电压U L=6V,功率P₁=3W,由P=UI可得，正常发光时的电流：I1=P1.U L =3W6V=0.5A,故 A不正确；(2) 由I=UR 可得，灯泡的电阻：R L=U1I1.=6V0.5A=12Ω,当电流表的示数为0.4A时，灯泡两端的电压：U1′=IR L=0.4A×12Ω=4.8V,因串联电路中总电压等于各分电压之和，所以，电压表的示数：U R=U−U1.=18V−4.8V=13.2V,故 B 不正确；(3)当电压表的示数U R′=15V时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压: U1′=U−U R′= 18V−15V=3V,因串联电路中各处的电流相等所以，此时电路中的电流：I′=U L′R L =3V12Ω=0.25A滑动变阻器接入电路中的最大阻值：R′=U R′I′=15V0.25A=60Ω,故 C不正确；(4)灯泡的额定电流为0.5A，电流表的量程为0~0.6A，则电路中的最大电流. I′′=0.5A,此时电路中的总电阻：R总=UI′′=18V0.5A=36Ω,滑动变阻器接入电路中的最小阻值：R′′=R∗−R L=36Ω−12Ω=24Ω,故 D 正确.2.答案 D解析 (1) S闭合, S₁、S₂断开时的等效电路图如图一所示I1.=I=U1R1=2VR1,灯泡功率P L=I2R L=(2VR1)2R I.=4W,则R L=R12,已知R₂=0.5R₁,则R L=R12=4R22,(2) 开关S、S₁、S₂都闭合时的等效电路图如图二所示通过灯泡与电阻的电流之比为：I2 Iν=U′R2U′=RνR2=4R2R2=4R2,I2=4I1′R2;电路电流I1.+I2=2.5A,I L′+4I1.′R2=2.5A①P₁′=I₁′²R₁=1W,因为R1.=4R22,所以4I₁'²R₂²=1W, I₁'R₂=0.5 ②把②代入①解得：I1.′=0.5A,I2=2A,把 IL'=0.5A 代入②解得, R₂=1Ω,所以R L=R12=4R22,所以R₁=2Ω, R₁=4Ω,I L=I=U1R1=2VR1=2V2Ω=1A,U=Uv+IRL=2V+1A×4Ω=6V, U'= IL'RL=0.5A×4Ω=2V;先后所使用两挡电源电压之比为U:U′=3: 1开关S、S₁、S₂都闭合时电路的总功率P′=U′I′=2V×2.5A=5W;故 ABC正确，不符合题意；D说法错误，符合题意.3.答案 B解析当把该电源接在A、B 两个接线端时，电阻 R₁与 R₂、R 串联在电路中; 电阻R₁=18Ω,消耗的电功率P₁=4.5W;则U1=√P1R1=√4.5W×18Ω=9V;由串联的分压规律可得：U1U2=R1R2;则U2=R2U1R1=R2×9V2R2=4.5V;因为 R 两端的电压为34U,U1+U2=U−34U,即: 9V+4.5V=14U;解得:U=54V.所以R 两端的电压U R=34U=34×54V=40.5V;由串联电路的电压规律可得：U1U R =R1R;则R=U R R1U1=40.5V×18Ω9V=81Ω;电路总电功率为P AB=U2R8=U2R+R1+R2=(54V)281Ω+18Ω+9Ω=27W;当把该电源改接在C、D两个接线端时，电阻R₃、R₄与R 串联在电路中，R 两端的电压为12U;则U3.4=U R′=12U;由串联电路的电压规律可得：R₃+R₄=R;则R₄=R−R₃=81Ω−18Ω=63Ω;电路总电功率为P cD=U2R∗′=U2R+R3+R4=(54V)281Ω+18Ω+63Ω=18W;故P ABP cD =27W18W=32;综上分析可知B选项正确. 故选 B.4.答案 A解析 (1) R₁两端的电压U R1=U−U2,ΔU R1=ΔU2,R1=ΔU R1I =ΔU2I,故 A正确;滑片由B端向A 端滑动过程中，电路电流减小，所以电阻 R₁消耗的电功率减小，而不是增大,故 B 错误;(2)将滑动变阻器的滑片 P 由 B 端向 A 端滑动一段距离，接入电路中的电阻变，电路中的总电阻变大，I=UR,所以电路中的电流变小即电流表的示数变小，R₁两端的电压变小即电压表 V₁的示数变小，因为串联电路中总电阻等于各分电阻之和，所以 R₂和滑动变阻器两端的电压之和变大即电压表 V₂的示数变大，故C不正确；因为电压表 V₂的示数变大，电流表的示数变小，所以电压表 V₂示数与电流表示数的比值变大，故 D不正确.5. 答案 D解析由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流.灯泡正常发光时的电压为 6V，功率为 3W，因为串联电路中各处的电流相等所以根据P=UI 可得，电路中的电流：I=P1U L =3W6V=0.5A,因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压： U R =U −U L =18V -6V=12V, 滑动变阻器的功率: P =U R I =12V×0.5A=6W; 灯泡的电阻: R L =U L I L= 6V0.5A =12Ω,因为灯泡的额定电流为0.5A ，电流表的量程为0.6A ，所以电路中的最大电流为Imax =0.5A,此时电路中的总电阻：R 总 =UImax=18V0.5A =36Ω,因为串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小值： R min =R 总−R 1=36Ω−12Ω=24Ω, 故 B 错误; 当电压表的示数为 15V 时,灯泡两端的电压： U 1min =U −U 动=18V −15V =3V ，此时灯泡的电 功率最小， 为 Pₘᵢₘ=U 1,minn2R L=(3V )212Ω=0.75W;故 C 错误;电路中的电流： I min =U 1,mn R 1.=3V 12Ω=0.25A,故A 错误;滑动变阻器接入电路中的最大阻值： R Umax2=U Rmax I min=15V0.25A =60Ω,滑动变阻器的功率最小为 P 水=U Rmax2R m`x=(15V )260Ω=3.75W;所以滑动变阻器 R 的电功率允许的变化范围为3.75W~6W, 故D 正确. 6.答案 5解析 当开关 S ₁、S ₂都闭合时，等效电路图如图1所示；滑动变阻器的滑片保持不动，只有 S ₁闭合时，等效电路图如图2所示.因串联电路中总电压等于各分电压之和，所以，图1中 R ₂两端的电压 U₂=U −Uᵥ=9V −5V=4V, 图2中R ₂两端的电压 U₂′=U −Uᵥ′=9V-6V=3V由 I =UR 可得：U 2U 2′=I 1R 2I 2R 2=I 1I 2=4V 3V=43,因只有S ₁闭合时电路中的总电阻大于两个开关都闭合时的总电阻，所以两个开关都闭合与只有S ₁闭合时，电路中的电流变小即 I₂=I₁−0.2A, 则 I1I 2=I 1I1−0.2A=43, 解得： I₁=0.8A,I₂=0.6A,图 1 中: R₂= U2I 1=4V0.8A =5Ω. 7.答案D解析 将滑动变阻器的滑片P 由b 端向a 端滑动一段距离，接入电路中的电阻变小，电路中的总电阻变小，由 I =UR 可知，电路中的电流变大即电流表的示数变大，所以 △I>0，由U =IR,灯泡两端电压变大,所以. △U₁>0,由U=IR, R ₁两端电压U ₁变大, △U₂=U −U₁变小，即 △U₂<0.所以 ABC 错误, D 正确.8. 答案 C解析 当滑片位于最左端时电路为 R ₂的简单电路，此时电路中的电流最大，由乙图可知Imax= 0.6A, 由 I =UR可得， 电源的电压： U =IₘₐₓR₂=0.6A ×R₂;当滑片 位于最右端时，滑动变阻器的最大阻值R ₁与电阻R ₂串联，电压表测R ₁两端的电压，此时电路中的电流最小；由乙图可知， U₁=10V,Iₘᵢₘ=0.1A,变阻器 R ₁接入电路的最大阻值： R 1=U 1Imin= 10V0.1A =100Ω,故 C 正确;因为串联电路中总电压等于各分电压之和，所以 电 源 的 电 压 U =IₘᵢₘR₂+U₁=0.1A × R₂+10V, 因为 电 源 的电 压 不 变，所以( 0.6A ×R₂= 0.1A ×R₂+10V, 解得： R₂=20Ω,故 D 不正确；电源的电压 U =0.6A ×R₂=0.6A ×20Ω=12V ，故 A 不正确；电路消耗的最大电功率：Pmax = Imax U = 0.6A×12V = 7.2W, 故 B 不正确.9.答案 AD解析因定值电阻的阻值不变所以，由I=UR可得，前后两次电压分别为：U₁=I₁R,U₂=I₂R,所以，电压增加量△U=U₂−U₁=I₂R−I₁R=(I₂−I₁)R=△IR,变形可得R=UI,故 A 正确、B错误;由P=UI 可得，前后两次电阻消耗的功率分别为：P₁=U₁I₁, P₂=U₂I₂所以，电功率增加量△P=P₂−P₁=U₂I₂−U₁I₁因ΔU△I=(U₂−U₁)(I₂−I₁)=U₂I₂−U₂I₁−U₁I₂+U₁I₁,所以, △P≠△U△I, 故C错误;△U(I₁+I₂)=(U₂−U₁)(I₁+I₂)=(I₂R−I₁R)(I₁+I₂)=(I₂−I₁)(I₁+I₂)R=(I22−I12)R=I22R−I12R=P2−P1=P,故 D 正确.10.答案A解析当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的电流减小；则滑动变阻器两端电压增大，R₁、R₂两端电压减小；因为串联电路中总电阻等于各分电阻之和，所以电压增加的量等于电压减小的量，即△U₀=△U₁+△U₂,故 A 正确.11.答案ABD解析 A. 开关S断开时，电路开路，电压表直接接在电源两端，故电压表测得是电源电压. 故 A 正确;B. 电路接通后，灯泡，定值电阻以及滑动变阻器串联在电路中，电压表测得是灯泡和定值电阻两端的电压.根据灯泡的额定电压和额定功率可计算出灯泡的电阻R =12Ω.灯泡的最小功率即是滑动变阻器接入电路中阻值最大的时候. 因为当电路中的电阻最大，电压一定, 由欧姆定律I=UR =18V12Ω+10Ω+50Ω=0.25A知：此时电路中电流最小，R₁不变，故此时灯泡的实际功率 P= I²RL最小, P = I²RL = 0.25A×0.25A×12Ω=0.75W. 故 B 正确;C. 开关接通后，由于电压表测得是灯泡和定值申.阻两端的电压. 申，压表的示数减少1V，滑动变阻器两端的电压应增加 1V，如果开关没接通，电压表的示数不变. 故 C错误；D.小灯泡L正常发光时，电路中的电流I= 3W6V= 0.5A,故此时电路中电压表的示数为：U=0.5A× (10Ω+12Ω) =11V.故滑动变阻器两端的电压为：18V-11V =7V, 故滑动变阻器的功率为: P=UI=7V×0.5A=3.5W. 故D正确.12.答案 A解析因为 P = UI, 所以I侧=P汤U侧=3W6V=0.5A灯泡的电阻：R L.=U总I侧=6V0.5A=12Ω;由图可知，R总=R+R L.+R肉,当滑动变阻器的连入电阻为零时，灯正常发光即: I1=UR L+R =9V12Ω+R=0.5A,所以R=6Ω; 又因为电压表量程为0~3V所以滑动变阻器两端的最大电压为3V，当电压表示数为U₂=3V时，灯泡及保护电阻上的电压：U₁=U−U₂=9V−3V=6V;此时电路中的电阻最大，由欧姆定律可知，电路中的电流最小，I′N=U−3VR L+R =9V−3V12Ω+6Ω=13A≈0.33A;此时滑动变阻器的最大接入电阻：R′=U稀I I =3V1A=9Ω;由以上分析可知: 电流表的示数变化范围为0.33A~0.5A电压表的示数变化范围为0V~3V.13.答案 C解析由电阻R 允许消耗的最大电功率为0.9W,所以通过电阻 R 的最大电流为I = √PR =√0.9W10Ω=0.3A<0.5A<0.6A,即电路中的最大电流为0.3A，故 A 选项错误；此时R 两端的电压为UR = IR = 0.3A×10Ω=3V，此时滑动变阻器两端的电压为U₀=U−U R=6V−3V=3V,滑动变阻器接入电路的最小电阻为R0=3V0.3A=10Ω,故 B 选项错误；当滑动变阻器电阻全部接入电路时，即 R₀'= 20Ω, 电路中的电流为I′=UR+R o′=6V10Ω+20Ω=0.2A,R 两端的电压为U R′=I′R=0.2A×10Ω=2V,所以电压表示数最大的变化量为1V，故C选项正确；设滑动变阻器接入电路的电阻为R₀"时消耗的最大功率此时电路中的电流为I′′=UR+R0′′=6V10Ω+R0′′,滑动变阻器的功率为P=(I′′)2R0′′=(6V10Ω+R0′)2R0′′=当R₀′′=10Ω,滑动变阻器的功率最大P最大 =0.9W, 故 D选项错误.14.答案0Ω~20Ω解析当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由图象知：电路电流I=0.2A，滑动变阻器两端的电压U₂=4V;滑动变阻器的最大阻值为R2=U2I =4V0.2A=20Ω;由图象知电路电流为I'=0.6A时, 滑动变阻器两端电压U′₂=0V,此时滑动变阻器接入电路的阻值为0Ω；所以滑动变阻器 R₂的阻值变化范围为0~20Ω.15.答案 BCD解析当电阻箱接入电路中的电阻为0时，电路为R₂的简单电路，由图象可知，电路中的最大电流Imax =0.6A,由I=UR可得，电源的电压：U=IₘₐₓR₂=0.6A×R₂,当电阻箱接入电路中的电阻最大时，电阻箱的最大阻值R₁与电阻 R₂串联，电压表测R₁两端的电压，电路中的电流最小，由图象可知，电压表的示数U₁=10V,电路中的最小电流Iₘᵢₘ=0.1A,则电阻箱 R₁的最大阻值：R1=U1I min =10V0.1A=100Ω,故 D正确;因串联电路中总电压等于各分电压之和，所以，电源的电压：U=IₘᵢₘR₂+U₁=0.1A×R₂+10V,因电源的电压不变，所以，0.6A ×R₂=0.1A×R₂+10V,解得：R₂=20Ω,故 B正确;电源的电压U=0.6A×R₂=0.6A×20Ω=12V, 故 A 不正确;电路消耗的最大电功率：Pₘₐₓ=IₘₐₓU=0.6A×12V=7.2W, 故C正确.16.答案PR1U解析当滑动变阻器接入电路的阻值为零，电路中只有 R₁，则电路消耗的功率P=U2R1;当滑动变阻器全部连入时，电路中电阻变大.电流变小.则电路消耗的总功率变小；因为当滑动变阻器的滑片 P从一端滑到另一端时，电路消耗的总功率的变化量为△P此时电路消耗的总功率为P′=P−P=U2R1-△P;根据 P=UI 可知：此时电路中的电流为I= P′U =U2R1−PU=UR1−PU,R₁两端的电压U1=IR1=(UR1−PU)R1=U−PR1U,根据串联电路的电压等于各部分电路两端电压之和可得：变阻器两端的电压U′=U−U1=U−(U−PR1U )=PR1U;因为当滑动变阻器接入电路的阻值为零，变阻器两端的电压为零；所以滑动变阻器两端的电压变化量|△U |= U′=PR1U.17.答案U(1+P2P1)解析小灯泡L₁和 L₂并联接到电压为U 的电源两端时因为并联电路中各支路两端的电压相等，且都正常发光所以根据P=UI 可得，两灯泡的额定电流分别为：I1=P1U ,I2=P2U;因为串联电路中各处的电流相等，且P₁>P₂, 所以I₁>I₂所以两灯泡串联时,电路中的最大电流为 I₂因为P=U2R ,所以两灯泡的电阻分别为：R1=U2P1;R2=U2P2;因为串联电路中总电阻等于各分电阻之和，所以串联时电路两端的最大电压：Uₘᵤₓ=I2(R1+R2)=P2 U ×(U2P1+U2P2)=U(1+P2P1).。
中考物理第3节测量小灯泡电功率(知识点梳理原卷版)
2.（2020·江苏连云港）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”的灯泡L1和L2，连接电路如图所示。
无论怎样调节滑动变阻器，电压表示数总小于灯泡的额定电压
电源电压过低
闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数
灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大位置
二、考点解析
1.测量小灯泡电功率是中考物理试卷中实验探究类考题的常考内容，如果说是必考内容也不过分，经统计中考物理试卷有关测量小灯泡电功率的实验探究题出现的概率在85%左右，所占分值在6分—12分之间。由此可见此内容在中考试卷地位和重要性。测量小灯泡实验探究题常见考查问题有：实验电路的纠错、分析、补充；电路故障排除；实验步骤与实验科学方法分析；实验手段分析；电功率概念理论研究；实验态度和实验误差等。
(1)请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大（ ）；
(2)调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图丙所示，其读数为______A，则该小灯泡的额定功率为______W；
(3)小涛同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图所示。他将电压表换成一个这样相同的小灯泡，这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为______W。
专题17电功和电功率(二)-2021年全国中考物理真题全解全析汇编(第五期)
2021年全国中考物理真题全解全析汇编（第五期）专题17 电功和电功率（二）一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等13套试卷。
二、第二期试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。
三、第三期试题来源：2021年北京、2021年福建、2021年广东、2021年海南、2021年河北、2021年河南、2021年吉林、2021年宁夏、2021年青海、2021年山西、2021年天津、2021年新疆、2021年云南等12套试卷。
四、第四期试题来源：2021年湖北恩施州、2021湖北宜昌年、2021年湖南岳阳、2021年湖南衡阳、2021湖北邵阳年、2021年江苏苏州、2021年山东济宁、2021年山东潍坊、2021年山东枣庄、2021年四川广安、2021年四川凉山州、2021年浙江衢州等12套试卷。
五、第五期试卷来源：2021年浙江杭州、2021年四川眉山、2021年山东菏泽、2021年山东东营、2021年江苏泰州、2021年江苏南京、2021年湖南长沙、2021年湖南怀化、2021年湖南郴州、2021年湖南常德、2021年湖北武汉、2021年湖北十堰、2021年黑龙江龙东、2021年黑龙江绥化、2021年广西北部湾经开区等15套试卷欢迎各位。
1、（2021·江苏泰州·T18）小明用电水壶将质量为1.8kg的水加热升温50℃，水吸收的热量为________J。
若电水壶工作时功率为2000W，所消耗的电能全部被水吸收，则加热这壶水需要的时间是_______秒。
【中考物理】2023届第一轮复习分类专题—电功率(基础篇)含解析
【中考物理】2023届第一轮复习分类专题—电功率（基础篇）一、单选题(共9小题)S P a1.如图所示的电路中，电源电压不变，开关闭合，滑动变阻器滑片在端时，电2.4A12V P R1P1流表的示数为，电压表的示数为；滑片移动到中点时，的电功率为；P R1P'1P1P'1=259P滑片移到b端时，的电功率为，且∶∶。
则滑片在中点和在b端R2时，的电功率之比为( )12532592518A.∶B.∶C.∶D.∶2.观察下列家用电器的铭牌，它们的正常工作电流从小到大排列顺序正确的是( )A.电风扇、电视机、空调机、电热水器B.电视机、电风扇、电热水器、空调机C.空调机、电热水器、电视机、电风扇D.电风扇、电视机、电热水器、空调机3.如图所示是小峰家中的电能表，小峰通过表盘信息得出下列一些结论，正确的是( )A.家中用电器的总功率不能超过550WB.电能表示数为13625kW·ℎ1min50C.家里只有微波炉工作时，电能表在内转了转，微波炉此时的电功率为1×103WD.这个电能表的标定电流是5A1500W4.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为，乙的额定功率1200W为。
两个电热水壶都正常工作时，下列说法中正确的是( )A.电流通过两个电热水壶做功一样快B.甲电热水壶两端的电压较高C.通过甲电热水壶的电流较大D.电流通过甲电热水壶做功较多12V60W24V30W5.小明用标有“”的汽车灯甲和标有“”的汽车灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是( )A.甲灯的额定功率一定小于乙灯的额定功率B.甲灯的实际功率一定小于乙灯的实际功率C.甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少D.甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短6.小明学习了滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W2kΩPZ220−60 ”的电位器一个，装在了台灯（灯泡为“”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头．分析他失败的原因是（ ）A.因为一开灯能调光，说明电位器规格正确，主要是电位器的质量低劣B.电位器的额定功率偏小C.电位器的额定功率偏大20kΩD.电位器电阻偏小，应换用的7.下图所示的几种用电器工作时，以电能转化为内能为应用目的是( )A. B.C. D.8.在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是( )A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率4A9.某用电器正常工作时通过的电流大约为，该用电器可能是( )A.节能灯B.电脑C.电饭锅D.手电筒二、填空题(共10小题)10.小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的总功率W不能超过；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表1040J在分钟里刚好转圈，从而测量出他家洗衣机消耗的电能为．11.小明家的电能表如图所示，家中同时工作的用电器的总功率不能超W3min5过．当小明家只有一盏电灯工作时，内转盘正好转过圈，则该电灯消J W耗的电能是，它的电功率为．220 V100 WΩ12.一个白炽灯泡铭牌上标有“”字样，则这盏灯的灯丝电阻为。
中考物理电功率技巧(很有用)及练习题
中考物理电功率技巧(很有用)及练习题一、电功率选择题1．一灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U-I图像如图乙所示.则以下判断正确的是（）A. 小灯泡的额定功率为0.88WB. 滑片向左移时电压表示数变大，小灯泡变亮C. 变阻器允许连入电路的最大阻值约为8.82ΩD. 小灯泡正常发光2s内，变阻器产生的电热为3.04J【答案】C【解析】【解答】A、如图电路，电压表与滑动变阻器并联，当滑动变阻器两端电压为2.2V时，根据串联电路的分压特点，此时灯泡两端的电压为：，由乙图得，此时电流为0.4A，故灯泡的功率为：，A不符合题意；B、如图滑片向左移时，接入电路的电阻变小，电流变大，小灯泡变亮，但根据串联电路的分压特点可知，电压表示数变小，B不符合题意；C、由乙图知，电压表为3V时，电流为0.34A，所以变阻器允许连入电路的最大阻值约为：，C符合题意；D. 小灯泡正常发光2s内，变阻器产生的电热为：，D不符合题意.故答案为：C.【分析】（1）根据图像，灯泡正常发光时，变阻器两端的电压为 2.2V，并确定此时电路中的电流，由公式P=UI便可计算出灯泡的额定电功率；（2）滑片向左滑动，变阻器的阻值变小，电路中电流变大，灯泡变亮，变阻器分压变小，从而可判断电流表和电压表的示数变化；（3）变阻器的阻值越大，两端的电压越大，根据电压表的量程确定电阻器两端的最大电压，根据图像确定此时的电流，由公式R=可得变阻器的最大值；（4）根据Q=W=UIt可计算出变阻器产生的电热.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．小芳同学在做电学实验时，实物图如图所示，电源电压恒为 4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（）A. 灯泡的最小功率是0.162WB. 该电路的最大功率是4.05WC. 电路中电流变化的范围是0.3A﹣0.4AD. 滑动变阻器的阻值应在4Ω﹣10Ω之间变化【答案】D【解析】【解答】解：A灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：U L′＝U﹣U滑大＝4.5V﹣3V＝1.5V，“2.5V 1.25W”R L＝ ,电路中的最小电流：I小＝＝0.3A，P L最小＝1.5V×0.3A＝0.45W，A不符合题意；电路中的电流I最大＝＝0.5A所以，电路中电流范围是0.3A～0.5A，C不符合题意；P最大＝UI最大＝4.5V 0.5A＝2.25A,B不符合题意；电路中电流最大时电阻最小R最小＝＝9 ,则R滑小＝9，电路中电流最小时电阻最大R最大＝＝15 ,则R滑大＝15，D符合题意。
2023年中考物理重难点复习：小灯泡电功率的测量(附答案解析)
2023年中考物理重难点复习：小灯泡电功率的测量（精练）
一．选择题
1．“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验，小聪同学对两个实验进行了梳理和对比，下列说法正确的是（）
A．两个实验的原理相同
B．滑动变阻器在两个实验中的作用仅是保护电路
C．两个实验进行多次测量的目的不同
D．两个实验都采用了控制变量法
2．某同学利用图甲所示的电路测量小灯泡的电功率。
实验中电源电压保持不变，小灯泡的额定电压是2.5V；下列有关说法中正确的是（
）
A．该同学接错了一根导线，需要改正的线应该是电压表负接线柱到开关的这根导线
B．正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转，故障原因可能是滑动变阻器断路
C．排除故障后，按正确的步骤进行实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是0.7W，此时小灯泡的电阻是8.9Ω
D．调节滑动变阻器的滑片到电压表示数为灯泡额定电压U额时灯泡功率为P额，那么当电压
表示数U
实＝0.5U
额
时，灯泡实际功率P
实
＞0.25P
额
3．下列各组仪器中，可以用来测量电功率的是（）
①电能表和电压表
②电能表和电流表
③电能表和秒表
第1页（共25页）。
九年级中考物理难题大挑战 电功率计算题100道(附答案)
九年级中考物理难题大挑战电功率计算题100道（附答案）1) 串联----补充一个条件提出不同的问题有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。
(至少选择两种解。
法，但要求每次补充不同条件，提出不同的问题)2)并联----电路有关的物理量闭合开关后，用电器R1、R2均能正常工作。
已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。
根据以上所给条件，逐一列式计算出与该电路有关的物理量。
3)照明电路----电炉---热量“220 V 500 W”的小电炉子接在家庭电路中使用，求：(1)半个小时内它能放出多少焦耳的热量?(2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来。
4)一盏灯----功率.电流接在家庭电路上的一盏灯，在10 min内消耗的电能是2.4×104J.求这盏灯的电功率和通过灯丝的电流.5)一个小灯泡----额定功率.电阻.电能一个额定电压为2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求（1）小灯泡的额定功率；（2）小灯泡发光时的灯丝电阻；（3）通电1 min小灯泡消耗多少电能？6)家庭电路----电能表----电费是小林家中的电能表5月18日的示数是0165.8,到6月18日时电能表的示数是0231.6,如果他家所在地区的电价是0.49元/度，请你帮他计算出他家这个月的电费是多少？7)并联----阻值.电流.发热功率.电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1 A和0.3 A.求：(1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？8)家庭电路----应购买的灯是哪盏----电阻某同学家中60W的灯突然烧坏一个，现他到超市购买新的并要求换上。
但在超市中发现有以下铭牌的灯：PZ36—60、“220V，60W”、“110V，60W”、你认为他应购买的灯是哪盏？并计算出此灯正常发光时的电阻是多少？9)家庭电路----总电流是----灯.冰箱.洗衣机有“220 V，40 W”的日光灯一盏，“220 V，8 W”的日光灯两盏，“220 V，60 W”的电视机一台，“220 V，130 W”的电冰箱一台，“220 V，350 W”的洗衣机一台.那么如果这些用电器同时使用，电路中的总电流是多大？10)并联---电流.功率有、两个电阻，将它们并联后接到一个电源上．已知．测得电路中的总电流为1A．求：（1）中的电流．（2）的功率是多大？11)家庭电路----保险丝----能不能再接上一个500 W的电炉不同粗细的保险丝允许通过的电流是不同的.一座教学楼的总保险盒中的保险丝允许通过的电流是25 A，楼里共有20间教室.每间教室装了40 W的电灯6盏，在全部电灯都亮着的时候，能不能再接上一个500 W的电炉?12)家庭电路----电能表----能否再接一只800 W的电饭锅某同学家电能表的规格是“220 V，4 A”，他家已有40 W日光灯两盏，80 W彩电一台，120 W的洗衣机一台，当这些用电器同时使用时，能否再接一只800 W 的电饭锅使用？13)串联----总电压.热量电阻R1、R2串联接在电路中。
第18讲 电功 电功率-2023年中考物理专练(全国通用)
D.将L1、L2并联，若通过L2的电流为0.5A，由图像可知，L2两端的 电压为：U〃2＝220V，根据并联电路电压规律可知，灯泡L1两端的 电压：U〃1＝U〃2＝220V；由图像可知，通过L1的电流I〃1＝0.3A， L1的功率为：P1＝U〃1I〃1＝220V×0.3A＝66W，D正确。
，则电功W= kW.h=
×3.6×106J。
电功率为P=
=
。
2023年中考物理重难点突破
二、电功率 1.主要计算公式和比例关系
物理量 电功
电功率
实际功率
计算公式 W=UItW=Pt
通用：P=UI；P=W/t 适用于纯电阻：P=I2R；P=U2/R 通用：P实=U实I实 适用于纯电阻：P实=I实2R； P=U实2/R
串联电路中比例 W1:W2=R1:R2 W总=W1+W2
P1:P2=P1:P2 P总=P1+P2
并联电路中比例 W1:W2=R2:R1 W总=W1+W2
P1:P2=P2:P1 P总=P1+P2
电热
通用：Q=I2Rt 适用于纯电阻：Q=U2R/t
Q1:Q2=R1:R2 Q总=Q1+Q2
Q1:Q2=Q2:Q1 Q总=Q1+Q2
D．当电源电压调节到8V时，两灯都不能正常发光
2023年中考物理重难点突破
5.（2022张家界）如图所示：电能表示数 为 2022.8 kW•h。某兴趣小组利用该电能表和秒表检测
微专题(电功率)17-7 多挡位问题—(疑难解读+解题技巧)2021届九年级物理中考复习(优等生)
微专题17-7 多挡位问题知识·解读一、基本概述1、用电器的多挡位问题是集电热、电功、电功率于一体的综合性问题，是电学问题的重点和难点。
2、主要类型包括用电器的多挡位问题、电热器的多挡位问题。
二、解答关键弄清楚用电器的工作特点，不同挡位对应的功率、电流、电阻等物理量。
例如：豆浆机工作时主要包括加热和打浆两个过程、全自动洗衣机工作时主要包括洗衣和脱水两个过程、电吹风工作时主要明确是吹冷风还是吹热风等。
解答电热器类问题需要把握好两个关键点。
关键点一：正确判断出电热器的挡位一般来说，电热器通常有“高温挡”“中温挡”和“低温挡”，根据电功率的公式P ＝U 2R可知，当电压一定时，电阻越大，电功率越小，电阻越小，电功率越大，所以高温挡总电阻最小，低温挡总电阻最大。
关键点二：明确不同挡位的电热器结构 1、短路式：如图甲所示，两个电阻串联，用开关S 1与其中的一个电阻并联，当两个开关都闭合时，电阻R 2短路，只有一个电阻工作，此时为高温挡；当开关S 闭合、S 1断开时，两个电阻串联，总电阻最大，为低温挡。
2、单刀双掷式：如图乙所示，将主要工作电阻R 1放在干路上，一条支路只用导线，另一条支路连接附加电阻。
当开关S 掷向附加电阻支路时，两电阻串联，为低温挡；当开关S 掷向纯导线支路时，只有主要电阻R 1工作，为高温挡。
3、并联式：如图丙所示，两个电阻并联，用开关S 1控制两个电阻，开关S 2控制其中的电阻R 2，当开关S 1、S 2同时闭合时，两个电阻都工作，此时总电阻小，为高温挡；当开关S 1闭合、S 2断开时，只有电阻R 1工作，此时总电阻大，为低温挡。
典例·解读类型一、电热器的多挡位问题例1、某保温电热水壶电路如图所示，S 是温控开关，电热水壶上标有“220 V 、1000 W ”字样，保温时R 1的电功率为12.1 W ，问：（不考虑温度对电阻阻值的影响） （1）当开关S 接a 时电热水壶处于保温状态还是加热状态？为什么？ （2）加热状态时，电热水壶正常工作的电流是多少？ （3）R 1和R 2的阻值各是多少？例2、图为电热水器的简化电路，它有加热和保温功能．R 1和R 2是两根电热丝，S 为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S 在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400 W ，保温功率为100 W(忽略温度对电阻的影响)，则电路中R 2＝________Ω.在使用过程中，若热水器连续工作10 min 消耗电能 1.2×105J ，此过程中热水器的保温工作时间是________s.【答案】（1）加热状态；（2）4.55 A ；（3）48.4 Ω；391.6 Ω.【解析】(1)加热状态 理由：由电路图可知，开关S 接a 时，电路为R 1的简单电路；当开关S 接b 时，电阻R 1与R 2串联。
人教版九年级物理电功率中考典型计算题(偏难)
九年级中考物理电功率典型计算题1．如图45所示，灯炮L正常发光时，求(1)通过灯泡的电流强度是多少？(2)安培表示数是多少？2．如图46所示，电源电压为10伏，电灯L的电压为9伏特，它的电阻为12欧姆．安培表示数I=1.2安培，求：(1)电阻R1是多少欧姆？(2)若将R1换成36欧姆的电阻R2，然后调节变阻器使安培表示数变为I＇=0.8安培，这时电灯上电流强度是多少？3．在图47所示的电路中，AB是滑动变阻器，P是滑片，小灯泡L上标有“2.5V 1W”字样，电源电压为4.5伏特，电路中串接一只量程为0～0.6安培的电流表。
(1)当K1、K2都打开时，滑片P应在滑动变阻器的哪一端？(2)当闭合K1，调节滑动变阻器，使电流表中的读数多大时，小灯泡才能正常发光？这时滑动变阻器的阻值是多少？(3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？4．现有两个小灯泡A和B。
A灯标有“6V 1.2”的字样，B灯标有“12V 6W”字样，试求：(1)两个小灯泡的额定电流；(2)如果把它们串联起来，为了使其中一个灯泡能够持续地正常发光，加在串联灯泡两端的总电压不得超过多少伏特？（设灯丝的电阻不随温度变化）、5．如图48所示，L为标为“3V 0.15W”的一只灯泡，R的阻值为120欧姆。
(1)当开关K2闭合，K1断开时，L恰好正常发光，此时安培表和伏特表的示数各是多少？(2)当开关K1闭合，K2断开时，安培表和伏特表的示数各是多少？6．图49中的A是标有“24V 60W”的用电器，E是电压为32伏特电源，K是电键，B是滑动变阻器，若确保用电器正常工作，请在图中把电路连接起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。
7．在图50中，灯泡L与电阻R并联，已知R的电阻值是L灯泡电阻值的4倍，此时安培表的读数I1=2.5安培，若将灯泡L与电阻R串联如图51所示，则灯泡L的功率P2=0.64瓦特，设电源电压不变，求(1)灯泡L与电阻R串联时安培表的读数I2是多少？(2)灯泡L的电阻R是多少？8．今有“6V 3W”的小灯泡一个，18伏特的电源一个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新物理│中考物理电功率(有难度)一、电功率选择题1．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A【答案】C【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；B、由图象可知，当时，，根据可得此时乙的阻值：，B不符合题意；C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；则总功率为：，C符合题意；D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：，D不符合题意；故答案为：C。
【分析】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论.2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。
故答案为：B。
【分析】结合电路图，判断开关闭合、断开时电路连接方式的辨别和电表所测电路元件，利用串联电路的特点和欧姆定律分析即可.3．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．4．下列表述正确的是（）A. 电视机正常工作电流约为1.57AB. 电水壶电阻为4840ΩC. 同种电荷互相排斥D. 磁极间在不接触时无法发生相互作用【答案】 C【解析】【解答】A.电视机正常工作电流：，故A错误；B.电水壶的电阻为：，故B错误；C.两个带有正电荷的小球之间的距离明显增大，说明同种电荷相互排斥，故C正确；D.磁极间在不接触时能够发生相互作用，故D错误。
故选C。
【分析】（1）已知额定功率和额定电压根据计算正常工作电流；（2）已知额定功率和额定电压根据计算电阻；（3）同种电荷相互排斥，异种电荷相互吸引；（4）磁体之间的磁力不需要相互接触就能发生力的作用。
5．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A. 3：4B. 4：3C. 7：3D. 4：7【答案】A【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故答案为：A。
【分析】结合电路图，理清开关通断时电路的连接方式及电表的测量对象，利用并联电路的电压关系、电功的计算公式求解即可.6．下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭锅D. 电风扇【答案】C【解析】【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应．故ABD 不符合题意，C符合题意．故选C．【分析】电流的热效应就是把电能转化为内能．7．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。
故答案为：B。
【分析】结合P＝UI＝可知电功率变化情况，进一步可知灯泡亮度的变化情况.8．2017•黄冈）下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【解答】解：A、自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I= 可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误．故选B．【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．9．小芳同学在做电学实验时，实物图如图所示，电源电压恒为 4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（）A. 灯泡的最小功率是0.162WB. 该电路的最大功率是4.05WC. 电路中电流变化的范围是0.3A﹣0.4AD. 滑动变阻器的阻值应在4Ω﹣10Ω之间变化【解析】【解答】解：A灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：U L′＝U﹣U滑大＝4.5V﹣3V＝1.5V，“2.5V 1.25W”R L＝ ,电路中的最小电流：I小＝＝0.3A，P L最小＝1.5V×0.3A＝0.45W，A不符合题意；电路中的电流I最大＝＝0.5A所以，电路中电流范围是0.3A～0.5A，C不符合题意；P最大＝UI最大＝4.5V 0.5A＝2.25A,B不符合题意；电路中电流最大时电阻最小R最小＝＝9 ,则R滑小＝9，电路中电流最小时电阻最大R最大＝＝15 ,则R滑大＝15，D符合题意。
故答案为：D【分析】灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；根据P=UI求出灯泡正常发光时的电流，根据串联电路的电流特点结合滑动变阻器允许通过最大电流确定电路中的最大电流，根据P=UI求出电路的最大功率，根据欧姆定律求出灯泡的电阻和电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数为3V时，电路中的电流最小，灯泡的功率最小，滑动变阻器接入电路中的电阻最大，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，根据P=UI求出灯泡的最小功率，最后根据欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围.10．关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约为0.1AB. 遥控器的干电池电压约为220VC. 空调制冷时的功率约为10WD. 电扇正常工作1h耗电约为1KW•h【答案】A【解析】【解答】解：A、白炽灯的额定功率为40W，正常工作电流约为I= =≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．11．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．12．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A. 电流表示数逐渐变小B. 电压表示数逐渐变大C. 滑动变阻器两端的电压逐渐变大D. 小灯泡的亮度逐渐变暗【答案】B【解析】【解答】解：由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．滑动变阻器滑片P向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数逐渐变大，故A错误；由U=IR可知，灯泡L两端的电压变大，即电压表的示数逐渐变大，故B正确；因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，小灯泡的亮度逐渐变亮，故D错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压逐渐变小，故C错误．故选B．【分析】由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．13．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。
