图纸会审及技术交底程序

设计交底与图纸会审内容及流程

设计交底与图纸会审的内容及流程设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。

其目的是对施工单位和监理单位正确贯彻设计用意，使其加深对设计文件特点、难点、疑点的明白得，把握关键工程部位的质量要求，确保工程质量。

一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采纳的设计标准、确信的抗震设防烈度、防火品级、基础、结构、内外装修及机电设备设计，对要紧建筑材料、构配件和设备的要求、所采纳的新技术、新工艺、新材料、新设备的要求和施工中应专门注意的事项，把握工程关键部份的技术要求，保证工程质量，设计单位必需依据国家设计技术治理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的过失、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，幸免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图纸是施工单位和监理单位开展工作最直接的依据。

现时期大多对施工进行监理，设计监理很少，图纸中过失不免存在，故设计交底与图纸会审更显必要。

设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的要紧步骤。

监理和各有关单位应当充分重视。

二、设计交底与图纸会审应遵循的原那么一、设计单位应提交完整的施工图纸：各专业彼此关联的图纸必需提供齐全、完整：对施工单位急需的重要分部份项专业图纸也可提早交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

此刻很多工程己动工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即便施工进程中另补的新图也应进行交底和会审。

二、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必需事前指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

技术交底的程序和内容

技术交底的程序和内容技术交底及图纸会审，提早通知各方会审地点及时间。

参与会审的有建设单位、设计单位、施工单位、监理单位.会审主要做的是:会审前，施工方技术人员查看图纸把图纸问题写出来.甲方代表、监理也可提出。

在会审中提交设计方或会审前提交设计方，让设计方准备.会审中设计人员对此逐一作出答复.会审中各方代表例行谈话，并记录会审纪要，会审人员签名.甲方代表应查看图纸,提出甲方意见,甲方代表需确认施工方对图纸做法修改变更的要求是否合理,阻止可能有损甲方利益的修改要求。

通常要作较大修改,施工方需预先与甲方代表商议。

工程开工前，或一个分项工程施工前，由主管技术领导向参与施工的人员进行的技术性交待，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有一个较详细的了解，以便于科学地组织施工，避免技术质量等事故的发生。

各项技术交底记录也是工程技术档案资料中不可缺少的部分。

技术交底一般包括下列几种: 1、设计交底，即设计图纸交底。

这是在建设单位主持下，由设计单位向各施工单位（土建施工单位与各设备专业施工单位)进行的交底，主要交待建筑物的功能与特点、设计意图与要求等。

2、施工设计交底,主要介绍施工中遇到的问题，和经常性犯错误的部位,要是施工人员明白该怎么做，规范如何让规定的。

施工技术交底的内容(1）工地（队)交底中有关内容;(2）施工范围、工程量、工作量和施工进度要求；（3)施工图纸的解说;(4）施工方案措施；（5）操作工艺和保证质量安全的措施;（6）工艺质量标准和评定办法；(7）技术检验和检查验收要求；（8)增产节约指标和措施；(9)技术记录内容和要求；(10)其他施工注意事项。

施工技术交底的内容组成主要有以下几个部分：1、工程的概况。

2、施工的方法及各道工序的质量要求.3、几何尺寸或者高程。

4、施工安全措施及注意事项。

建筑施工企业中的技术交底，是在某一工序开工前, 或一个分项工程施工前，或是某一单位工程开工前, 由主管技术领导向参与施工的人员进行的技术交待，其目的是使施工人员及劳务工队（作业班组）对工程特点、技术参数、质量要求、施工方法与措施等方面有一个较详细的了解，以便于科学地组织施工，优化施工方案，避免技术质量等事故的发生。

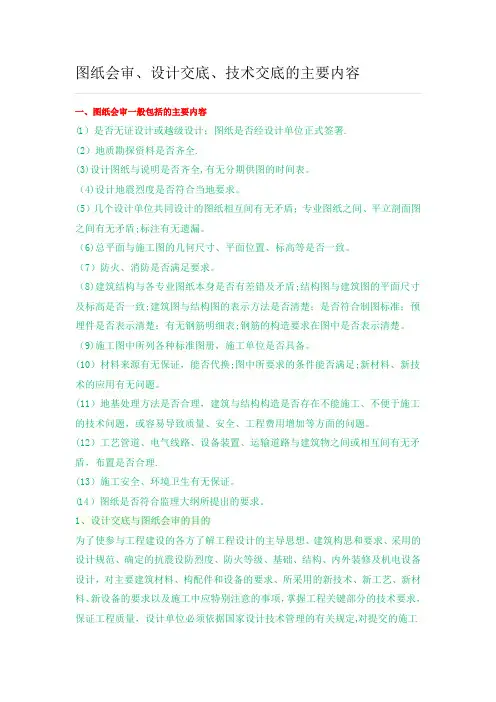

图纸会审、设计交底、技术交底的主要内容

图纸会审、设计交底、技术交底的主要内容一、图纸会审一般包括的主要内容(1)是否无证设计或越级设计；图纸是否经设计单位正式签署。

（2）地质勘探资料是否齐全.(3）设计图纸与说明是否齐全，有无分期供图的时间表.(4)设计地震烈度是否符合当地要求。

(5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。

（6)总平面与施工图的几何尺寸、平面位置、标高等是否一致.（7)防火、消防是否满足要求.（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。

（9）施工图中所列各种标准图册，施工单位是否具备.(10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。

(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题,或容易导致质量、安全、工程费用增加等方面的问题。

（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。

(13）施工安全、环境卫生有无保证。

(14）图纸是否符合监理大纲所提出的要求。

1、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求,避免返工浪费。

图纸会审技术交底制度

图纸会审技术交底制度第一章总则第一条为确保企业项目图纸会审和技术交底的质量和效率，规范项目管理和施工流程，提高项目管理水平，订立本制度。

第二条本制度适用于企业各项目部门的图纸会审和技术交底工作，包含新建、改建、扩建和装修等项目。

第三条图纸会审和技术交底是项目管理的紧要环节，通过会审查漏、互动沟通和技术交底等方式，确保项目设计方案的合理性和可行性，降低施工风险，提高工程质量和进度。

第四条图纸会审和技术交底应遵从安全、节省、科学、合理的原则，依据项目的具体特点和施工要求，有针对性地订立会审标准和技术交底内容。

第二章图纸会审第五条图纸会审应遵从明确的流程和规范的要求，确保各参加方共同理解设计图纸，并对工程实施过程中的问题进行有效解决。

第一节会审组织和人员第六条项目经理或者指定的会审负责人组织图纸会审，依据项目特点选择合适的会审参加人员，并确保参加人员具备相应的专业知识和经验。

会审参加人员应包含项目工程师、设计师、施工单位技术人员等相关人员，会审相关单位应提前通知参加人员，并供应齐全的图纸和技术资料。

第二节会审流程第八条图纸会审应依照以下流程进行：1.进行认真的图纸阅读和理解；2.在会审过程中提出问题和修改看法；3.讨论并达成全都看法；4.对未解决的问题进行记录，由相关责任人进行整改；5.公开审查最终图纸，确认无误后方可批准。

第九条会审过程中，各参加方应自动沟通和沟通，共同解决问题，确保图纸符合相关规范和标准，同时考虑施工的可行性和经济效益。

第三节会审记录和报审第十条会审过程中，应编制认真的会审记录，记录问题和修改看法，并通过正式的文档形式进行存档。

第十一条经过会审确认的图纸，应依照规定的程序报审，报审应提交相关会审记录和其他必需的资料。

第十二条图纸会审的结果应及时通知相关单位和责任人，并要求在规定时间内进行整改。

会审参加人员应在规定时间内对整改情况进行验收，并及时更新会审记录。

第三章技术交底第十四条技术交底是确保图纸会审结果得以贯彻执行的紧要环节，通过交底，将设计思路和要求清楚地转达给施工人员，除去施工中的技术障碍和风险。

施工图设计技术交底与图纸会审制度(4篇)

施工图设计技术交底与图纸会审制度一、背景介绍随着科技的不断进步和社会的发展，建筑施工图设计的重要性日益凸显。

施工图设计在建设项目中起到了关键作用，它是工程质量和安全的保障，对于确保工程施工的顺利进行起着关键性的作用。

而施工图设计技术交底与图纸会审制度则是保证施工图设计质量的一项重要措施。

本文将详细介绍施工图设计技术交底与图纸会审制度。

二、施工图设计技术交底1. 概念施工图设计技术交底是指施工图设计人员对设计方案进行解读和说明，使得施工图设计的目的和要求得以明确，以便施工人员能够根据设计要求进行施工。

2. 目的施工图设计技术交底的目的是确保施工图设计的准确性和可行性，避免因设计不合理造成的施工问题和工程质量的下降。

3. 内容施工图设计技术交底的内容通常包括设计方案的解读、设计的原则和要求、施工过程中需要注意的事项等。

设计方案的解读主要是对设计方案进行详细的说明，包括设计的目标、设计的理念、设计的功能等。

设计的原则和要求主要是对施工图设计的相关规定进行说明，以确保施工图设计的合理性和规范性。

施工过程中需要注意的事项主要是对施工人员需要特别注意的问题进行说明，以避免不必要的错误和失误。

三、图纸会审制度1. 概念图纸会审制度是指在施工图设计过程中，相关人员根据设计要求和规定，对施工图进行全面、系统的检查和审查的制度。

2. 目的图纸会审制度的目的是确保施工图设计的合理性和规范性，避免因设计错误和缺陷造成的施工问题和工程质量的下降。

3. 流程图纸会审制度的具体流程包括图纸会审的组织、图纸会审的形式、图纸会审的内容、图纸会审的记录和归档等。

图纸会审的组织主要是由施工图设计人员、相关专家和监理单位等组成会审小组，以负责具体的图纸会审工作。

图纸会审的形式可以根据实际情况采取会议形式、座谈形式、书面审查形式等。

图纸会审的内容主要包括设计方案的解读、设计的合理性和规范性的审查、施工图设计的相关要求和规定的检查等。

图纸会审的记录和归档主要是对会审过程中的重要结果和意见进行记录和保存，以备查阅和备案之用。

图纸会审、设计交底、技术交底的主要内容

图纸会审、设计交底、技术交底的主要内容一、图纸会审一般包括的主要内容(1）是否无证设计或越级设计；图纸是否经设计单位正式签署.(2）地质勘探资料是否齐全.(3)设计图纸与说明是否齐全,有无分期供图的时间表。

（4)设计地震烈度是否符合当地要求。

(5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。

（6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

（7）防火、消防是否满足要求。

（8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表;钢筋的构造要求在图中是否表示清楚。

（9)施工图中所列各种标准图册，施工单位是否具备。

(10）材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用有无问题。

(11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

(12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理.(13）施工安全、环境卫生有无保证。

(14）图纸是否符合监理大纲所提出的要求。

1、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定,对提交的施工图纸，进行系统的设计技术交底。

同时,也为了减少图纸中的差错、遗漏、矛盾,将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费。

施工图设计技术交底与图纸会审制度范本

施工图设计技术交底与图纸会审制度范本1. 引言本制度旨在规范施工图设计技术交底与图纸会审的过程，确保施工图设计的准确性和全面性，以提高工程施工质量和效率。

本制度适用于所有施工图设计及图纸会审的项目，包括但不限于建筑、市政、机电、给排水等工程。

2. 职责和权限2.1 设计负责人：负责组织、协调、监督施工图设计技术交底与图纸会审工作，在设计过程中对设计方案进行审核和确认，承担终审责任。

2.2 设计人员：负责根据项目要求进行设计工作，包括但不限于编制施工图设计、绘制图纸等工作。

2.3 监理人员：负责对施工图设计质量进行监督和检查，提出必要的意见和建议。

2.4 工程负责人：负责组织、协调、监督施工图设计技术交底与图纸会审工作，确保设计方案符合施工要求和标准。

3. 施工图设计技术交底3.1 设计负责人应当及时召开施工图设计技术交底会议，对设计方案进行详细说明和解读，明确各项技术要求。

3.2 设计负责人应当向设计人员提供详细的设计要求和技术标准，并对设计方案进行审核和确认。

3.3 设计人员应当按照设计负责人的要求进行设计工作，确保设计方案符合技术要求和标准。

3.4 设计负责人应当对设计方案进行终审，确保设计方案的准确性和合理性。

4. 图纸会审4.1 设计负责人应当组织图纸会审会议，邀请相关单位和部门的代表参加。

4.2 图纸会审应当着重审查设计方案的技术要求、施工工艺、施工方法等，并对不合理的地方提出意见和建议。

4.3 图纸会审记录应当详细记录参会人员的意见和建议，并将其整理成图纸会审报告。

4.4 设计负责人应当根据图纸会审报告对设计方案进行修改和完善，并重新提交图纸。

5. 质量控制与验收5.1 监理人员应当对施工图设计质量进行监督和检查，确保设计方案符合技术要求和标准。

5.2 监理人员应当根据设计方案的要求进行工程施工的监督和检查，对不符合要求的地方提出意见和建议。

5.3 工程负责人应当对设计方案进行终审，确保设计方案的准确性和合理性。

(完整版)施工图设计技术交底与图纸会审制度

施工图设计技术交底与图纸会审制度为了使项目监理部与施工承包商了解工程设计特点和设计意图，掌握工程关键部分的质量要求，保证施工质量，设计承包商必须依据“电力勘测设计管理制度”的规定，对自己所提交的施工图纸，进行有计划有系统的技术交底。

同时也为了减少图纸的差错，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场具体要求。

因此，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。

1.设计技术交底与图纸会审的前提条件1.1设计承包商必须提供以分册为单位的正式施工图纸；对施工承包商急需的分项专业图纸应提前交底与会审，但要在成套图纸到齐后再统一交底与会审。

1.2在设计技术交底与图纸会审之前，各有关单位包括项目监理部、施工承包商必须事先指定主管该项目的工程技术人员、监理工程师应熟悉图纸，进行初步审查，准备审查意见。

2.设计技术交底与图纸会审时，设计承包商须派负责该项目的主要设计人，分册负责人或了解设计情况的工地代表出席，交底与会审时间应在该项目开工之前，在施工现场进行。

3.设计技术交底与图纸会审工作，是设计图纸施工前的一次详细交待审核，各有关单位必须参加，其中监理单位，施工承包商参加施工的技术人员必须亲自参加会议，以便全面了解设计意图并检查其可操作性。

4.设计技术交底与图纸会审工作的程序:4.1先由设计承包商介绍设计意图，总体布置与结构设计特点、工艺要求、施工技术措施和有关注意事项；4.2各有关单位提出图纸中的疑问、存在问题和需要解决的问题；4.3设计承包商答疑；4.4各单位针对问题进行研究与协商，拟定解决问题的方法；4.5写出会审纪要，并经各方签字，在工程中执行。

5.图纸会审重点内容：5.1设计图纸是否经过设计承包商按图纸划分等级经各级人员正式签署。

5.2施工图与设备、特殊材料的技术要求是否一致。

5.3设计与施工主要技术方案是否能相适应，对现场条件有无特殊要求。

5.4图纸表达深度与出图范围能否满足施工要求。

压力管道安装图纸会审及技术交底程序

压力管道安装图纸会审及技术交底程序1 目的和适用范围1.1 目的为对压力管道安装工程的图纸会审及技术交底进行控制，避免图纸错误和施工管理人员、操作人员的理解错误对施工造成的不利影响，特制定本程序。

1.2 适用范围1.2.1 与压力管道安装有关的安装、土建及电气仪表各专业自审；1.2.2 相关职能部门参加的图纸会审；1.2.3 压力管道安装工程技术交底。

2 职责2.1 生产技术部门是图纸会审及技术交底控制的归口管理部门，负责组织管道工程相关专业进行图纸自审及各专业会审。

2.2 压力管道安装工程技术交底由生产技术部门负责管理与实施。

3 工作流程3.1 图纸会审3.1.1 当条件具备时，由工艺责任师负责组织管道工程相关专业进行图纸自审，主要检查发现专业内部的图纸问题，向设计提出。

3.1.2 压力管道专业自审进行后，由管理者代表组织相关科室和各专业施工技术人员进行综合图纸会审，重点解决管道专业与设备专业、土建专业、电气专业、仪表专业衔接问题，并填写图纸会审记录。

3.1.3 在图纸会审中查出的主要问题应有处理结果和相应见证材料，由于设计进行修改的以“设计变更通知单”为依据；公司提出的修改以“施工变更联络单”为依据。

“施工变更联络单”由公司提议人和审核人签字，并经设计代表或建设单位代表同意并签字后生效。

3.1.4 对于会审中无法当场解决的问题，要发会议纪要，明确责任人和处理期限。

3.1.5 图纸审核的内容：（1）设计文件资料是否齐全，能否满足施工需要;（2）设计文件规定的验收规范和标准的适用性、准确性；（3）管道平面布置图与单线图的一致性；（4）材料表与图纸材料是否一致，有无遗漏；（5）设计技术要求、质量标准的可行性。

3.2 压力管道安装工程技术交底3.2.1 压力管道工程开工前由质量保证工程师负责组织各专业责任师等有关人员对施工人员进行技术交底。

3.2.2 技术交底的主要内容包括：（1）安装工艺、结构特点，施工难点；（2）工程施工及验收规范；（3）施工程序及各施工专业交叉配合注意事项；（4）主要施工方法、技术要求以及质量检验方法、比例，应包括；a) 热、冷紧固技术要求b) 补偿器的安装方向、支座安装、预拉伸量等c) 无损检测（包括RT、UT、PT、MT）的要求（5）关键工序及主要质量控制环节、控制点；（6）设计变更内容；（7）对工程保护和标识的要求；（8）施工中容易出现的主要质量问题及预防措施；（9）安全技术要求；（10）主要施工机具。

施工图纸会审及设计交底制度

施工图纸会审及设计交底制度一、目的为了加强公司对建设项目施工阶段质量、进度及成本的控制，提高公司对工程成本、质量、进度的管理水平和工作效率，做好预控，使建筑规划、结构、水电配套等设计工作经济合理、安全可靠，确保工程施工顺利进行，特制定施工图会审及设计交底制度(以下简称本制度)。

二、适用范围本制度适用于公司所有投资开发项目项目的图纸会审工作。

三、管理原则（一）图纸会审应在单位工程开工前完成，未经图纸会审的项目，不准开工。

当施工图由于客观原因不能满足工程进度时，可分阶段组织会审。

设计交底工作与图纸会审工作可一并进行。

（二）图纸会审工作分为图纸内部会审阶段和图纸正式会审阶段。

(三）图纸会审的依据为现行建筑设计规范、现行建筑施工规范、建筑工程施工质量验收规范及《施工图设计委托书》等相关要求。

（四）公司鼓励全体员工反映图纸会审、工程施工中涉及的相关问题，鼓励全体员工对工程设计、工程施工提出改进措施.四、工作职责（一）公司工程管理部负责图纸会审工作的监督和指导，检查图纸会审记录中的重大技术方案变更或重大结构变更的落实情况.（二）项目工程部负责图纸会审工作的组织和实施。

（三)项目工程部的专业工程师负责熟悉和审核图纸，及时发现、反馈和纠正图纸中存在的问题.(四)项目工程部专业工程师负责督促施工单位和监理单位对设计图纸进行审核并及时收集其对图纸提出的各项问题并及时协调规划设计部、设计单位解决。

(五）监理单位审核图纸是否全面反映了业主的功能要求和建筑标准.（六）对于施工单位提出设计不合理的地方，项目部和监理单位应做客观分析。

由于施工单位出于自身利益的考虑,有时会带有一定的偏见，例如有些分项工程施工难度大，利润薄，施工单位提出种种理由要求变更，项目部和监理单位应该在保证建筑和施工安全，确保使用功能不降低，造价不增加的前提下，再考虑施工单位的建议，明确发表同意、不同意或约期答复的意见。

五设计交底组织与要求一）、设计交底的条件接到正式图纸后，施工单位要组织内部的各级施工技术人员充分熟悉图纸，形成图纸审阅意见，图纸会审前提交给监理单位整理转交设计单位有关人员。

设计交底与图纸会审的内容与流程

设计交底与图纸会审的内容与流程设计交底是指在施⼯图完成并经审查合格后，设计单位在设计⽂件交付施⼯时，按法律规定的义务就施⼯图设计⽂件向施⼯单位和监理单位做出详细的说明。

其⽬的是对施⼯单位和监理单位正确贯彻设计意图，使其加深对设计⽂件特点、难点、疑点的理解，掌握关键⼯程部位的质量要求，确保⼯程质量。

⼀、设计交底与图纸会审的⽬的为了使参与⼯程建设的各⽅了解⼯程设计的主导思想、建筑构思和要求、采⽤的设计规范、确定的抗震设防烈度、防⽕等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采⽤的新技术、新⼯艺、新材料、新设备的要求以及施⼯中应特别注意的事项，掌握⼯程关键部分的技术要求，保证⼯程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施⼯图纸，进⾏系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、⽭盾，将图纸中的质量隐患与问题消灭在施⼯之前，使设计施⼯图纸更符合施⼯现场的具体要求，避免返⼯浪费：在施⼯图设计技术交底的同时，监理部、设计单位、建设单位、施⼯单位及其它有关单位需对设计图纸在⾃审的基础上进⾏会审。

施⼯图纸是施⼯单位和监理单位开展⼯作最直接的依据。

现阶段⼤多对施⼯进⾏监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。

设计交底与图纸会审是保证⼯程质量的重要环节，也是保证⼯程质量的前提，也是保证⼯程顺利施⼯的主要步骤。

监理和各有关单位应当充分重视。

⼆、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施⼯图纸：各专业相互关联的图纸必须提供齐全、完整：对施⼯单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统⼀交底与会审。

现在很多⼯程⼰开⼯，⽽施⼯图纸还不全，以⾄后到的图纸拿来就施⼯。

这些现象是不正常的。

图纸会审不可遗漏，即使施⼯过程中另补的新图也应进⾏交底和会审。

2、在设计交底与图纸会审之前，建设单位、监理部及施⼯单位和其他有关单位必须事先指定主管该项⽬的有关技术⼈员看图⾃审，初步审查本专业的图纸，进⾏必要的审核和计算⼯作。

施工图设计技术交底与图纸会审制度

施工图设计技术交底与图纸会审制度为确保项目工期、成本、质量能够得到有效的控制，保证项目建设目的充分实现，使参建人员能充分领会设计意图、熟悉设计内容、正确地按图纸组织施工，同时也为了减少因施工图设计深度达不到要求而引起错误的施工，特制定本制度。

第一节基本规定一、适应范围：本制度适用于本工程所有的设计文件和图纸。

二、参加单位及人员：1．组织单位：建设管理单位2．配合单位：项目监理单位3．参加单位：业主建管设计造价监理总包分包（有关分包方）4．参加人员：现场负责人技术负责人主管工程师其他有关人员5．参会时间：由监理与相关单位确定后通知各单位三、设计技术交底与图纸会审工作的基本程序：1．组织人致词并宣布本次会议的主要议题；2．各单位介绍参会人员并相互认识；3．业主简要介绍本项目的建设目的及相关要求；4．设计单位介绍设计意图、结构特点、工艺要求、施工技术措施与有关注意事项；5．各有关单位提出图纸中的疑问、存在的问题和需要解决的问题；6．设计单位答疑（一般分土建、安装两个组进行讨论）；7．各单位专业人员针对问题进行研究与协商，拟定解决问题的办法；8．监理单位负责形成会审纪要底稿，并经各参会单位签字确认（先由设计单位签字确认，再由其他单位签字确认），会议纪要分发各参会单位存档、实施。

四、施工图设计技术交底与图纸会审主要规定：1．设计技术交底与图纸会审是保证工程质量的重要环节和工序质量的前提，也是保证工程顺利开展的主要步骤，各有关单位应认真执行；2．设计技术交底与图纸会审以专业为单位，在设计单位提交完整的正式施工图纸(成品)后进行；3．设计技术交底与图纸会审经施工单位与项目监理单位协商确定会议日程后，由监理召集和通知各有关单位参加，建管主持会审工作；4．技术交底与图纸会审前，各有关单位包括业主、建管、造价、监理、施工及分包单位必须事先指定主管本项目的工程技术人员、专业工程师熟悉图纸，进行初步审查，初步审查意见于图纸会审前3天由建管汇总后交设计单位核对；5．设计技术交底与图纸会审工作，是设计图纸施工前的一次详细审核，各有关单位必须按时参加，以便全面了解设计意图并审查其可操作性；6．设计技术交底与图纸会审时，设计单位需派该项目的主要设计人或了解设计情况的人员出席，对所提交的施工图纸进行有计划、有系统地技术交底；7．为了体现设计技术交底的作用，在施工图会审纪要中应包括设计答疑方面的全部内容和条款。

设计交底与图纸会审的内容及流程

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载设计交底与图纸会审的内容及流程地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容设计交底与图纸会审的内容及流程一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图纸是施工单位和监理单位开展工作最直接的依据。

现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。

设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。

监理和各有关单位应当充分重视。

二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。

图纸会审、技术交底流程

1.流程图
2.流程概况
3.工作程序
3.1、工程技术管理中心下发施工图纸后，组织图纸会审，准备技术交底的资料。

3.2、工程技术管理中心通知设计单位会审时间。

3.3、工程技术管理中心对图纸会审汇总内容复核，设计院盖章。

3.4、工程管理中心与项目公司沟通确定图纸会审的时间。

3.5、工程管理中心对图纸会审汇总内容复核。

3.6、现场图纸会审、交底并形成汇总资料，施工单位盖章后转交集团工程管理中心。

3.7、按照盖章的图纸会审的内容执行。

4.附表
4.1《图纸会审流程》
4.2《设计交底记录》
图纸会审记录
设计交底记录。

设计技术交底与图纸会审制度

第二节设计交底与图纸会审制度（1）项目监理人员应参加建设单位组织的设计技术交底会议、施工图会审会议。

（2）设计技术交底与图纸会审就是保证工程质量的重要环节与前提,也就是保证工程顺利施工的主要步骤,各有关单位应认证执行。

（3）设计技术交底前,总监理工程师应组织各专业监理工程师及监理人员了解熟悉本专业的施工图纸、设计文件及相关资料。

（4）设计技术交底与图纸会审时,设计单位必须派负责该项目的主要设计人或了解设计情况的工地代表出席。

（5）设计单位必须提交完整的正式施工图纸。

对施工单位急需的重要的分项专业图纸必要时也可提前交底或会审。

（6）技术交底与图纸会审前,各有关单位包括项目法人、施工单位与监理部必须事先指定主管该项目的工程技术人员进行瞧图、初步审查,并单表本单位提出书面意见。

（7）设计技术交底与图纸会审工作的程序:①先由设计单位介绍设计意图、工艺布置与结构设计特点、工艺要求、施工技术措施与有关注意事项。

②各有关单位提出图纸中的疑问、存在问题与需要解决的问题。

③设计单位答疑。

④各有关单位对问题进行研究与协商,拟定解决问题的办法。

⑤写出会审纪要,并经各方签字。

（8）总监理工程师组织各专业监理工程师在项目监理机构内先进行施工图会审。

对施工图中存在的差、错、漏、不交圈等问题,提出书面意见与建议报建设单位,并转交设计单位。

①对一般民用与小型公共建筑工程,由项目总监理工程师组织驻地项目监理机构人员进行审核,报监理单位总监理工程师审阅及工程部备案。

②对机构复杂、工程量大、特殊重要工程,先由项目总监理工程师组织驻地项目监理人员进行初审,然后报监理单位总工程师组织监理单位技术顾问组进行会审,形成审核文件后由项目监理机构报建设单位。

③对个别工程,也可由项目总监理工程师提出,监理单位技术顾问组指派有关专业技术顾问成员与项目监理机构人员共同审核施工图纸。

（9）项目监理机构应督促承包单位组织图纸会审,并在约定的时间内向项目监理机构报送审图记录,经项目监理机构汇总后,书面报建设单位。

施工图纸会审与设计技术交底内容

施工图纸会审与制定技术交底内容施工图纸会审与制定技术交底内容施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织制定的依据，也是进行技术管理的重要技术文件。

那么，下面是由为大家整理的施工图纸会审与制定技术交底内容，欢迎大家阅读浏览。

一、图纸会审一般包括的主要内容(1)是否无证制定或越级制定;图纸是否经制定单位正式签署。

(2)地质勘探资料是否齐全。

(3)制定图纸与说明是否齐全，有无分期供图的时间表。

(4)制定地震烈度是否符合当地要求。

(5)几个制定单位共同制定的图纸互相间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足要求。

(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表;钢筋的构造要求在图中是否表示清楚。

(9)施工图中所列各种标准图册，施工单位是否具备。

(10)材料来源有无确保，能否代换;图中所要求的条件能否满足;新材料、新技术的应用有无问题。

(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或互相间有无矛盾，布置是否合理。

(13)施工安全、环境卫生有无确保。

(14)图纸是否符合监理大纲所提出的要求。

二、制定交底与图纸会审1、制定交底与图纸会审的目的为了使参加工程建设的各方了解工程制定的主导思想、建筑构思和要求、采纳的制定规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备制定，对主要建筑材料、构配件和设备的要求、所采纳的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，确保工程质量，制定单位必必需依据国家制定技术管理的有关规定，对提交的施工图纸，进行系统的制定技术交底。
