LED点阵显示数字到修订稿
8×8LED点阵显示数字A到F

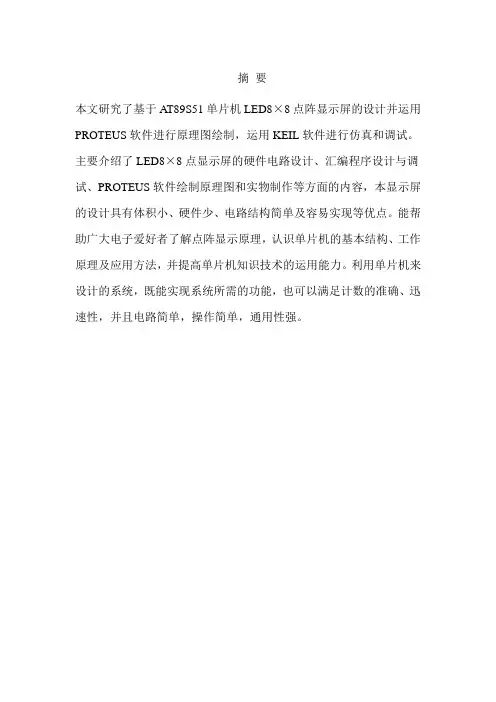

摘要本文研究了基于AT89S51单片机LED8×8点阵显示屏的设计并运用PROTEUS软件进行原理图绘制，运用KEIL软件进行仿真和调试。
主要介绍了LED8×8点显示屏的硬件电路设计、汇编程序设计与调试、PROTEUS软件绘制原理图和实物制作等方面的内容，本显示屏的设计具有体积小、硬件少、电路结构简单及容易实现等优点。
能帮助广大电子爱好者了解点阵显示原理，认识单片机的基本结构、工作原理及应用方法，并提高单片机知识技术的运用能力。
利用单片机来设计的系统，既能实现系统所需的功能，也可以满足计数的准确、迅速性，并且电路简单，操作简单，通用性强。
目录1.绪论 (2)1.1前言 (2)1.2国内外的研究概况 (2)2. 系统概述 (3)3.课程设计目的 (3)4.课程设计题目和任务 (3)5.设计内容 (4)5.1系统功能的描述 (4)5.2 系统硬件设计 (4)5.2.1 AT89S51芯片的介绍 (4)5.2.2 单片机系统设计 (7)5.2.3 单片机的发展趋势 (8)5.2.4 时钟电路的设计 (9)5.2.5 复位电路的设计 (9)5.2.6驱动电路的设计 (10)5.2.7 8×8LED点阵 (10)5.3 计数器初值计算 (11)5.4 字母A到F点阵显示代码的形成 (11)5.5 程序流程图 (12)5.6 源程序 (12)6. 调试及性能分析 (13)6.1系统调试 (13)6.1.1软件调试 (13)6.1.2硬件调试 (14)6.2设计分析 (14)7．设计总结 (14)附件调试结果 (15)参考书目 (16)1.绪论1.1 前言LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。
它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。
同时也可广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。
8×8LED点阵屏显示数字(韩余)详解
2.1定时器控制8×8LED点阵屏显示数字系统设计
通过编写程序，实现用中断系统对8×8LED点阵屏的控制，使其每延时一段时间，LED点阵的显示数字就会进行状态转换。采用单片机内部的I/O口上的P0和P3口可来控制LED点阵。
2.2定时器控制8×8LED点阵屏显示数字系统的功能要求
本设计能模拟基本的LED点阵显示系统，是用中断的方式定时控制LED点阵显示的内容变换。
要求：利用单片机的中断系统，令8×8LED点阵屏循环显示数字0—9。
1.3设计思路
1.先熟悉实验原理，了解8×8LED点阵屏显示数字的工作过程，以及所需要的组件。
2.通过单片机的各个引脚的输出控制8×8LED点阵屏显示数字。
3.绘制电路原理图，编写程序，并进行仿真，基本实现8×8LED点阵屏显示数字。
AT89C51单片机为40引脚双列直插芯片，有4个I/O口，P0，P1，P2，P3，单片机的最小系统如图所示，18引脚和19引脚接时钟脉冲电路，XTAL1接外部晶振和微调电容的一端，在片内它是震荡器倒相放大器的输入，XTAL2接外部晶振和微调电容的另一端，在片内她是振荡器倒相放大器的输出端，第９引脚为复位输入端，接上电容，电阻及开关后构成上电复位电路，20引脚为接地端，40引脚为电源端。
如图所示：
图3.1晶振与单片机的连接
3.2.1 AT89C51的内部结构功能
·中央处理器：
中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。
·数据存储器(内部RAM)：
数据存储器用于存放变化的数据。AT89S51中数据存储器的地址空间为256个RAM单元，但其中能作为数据存储器供用户使用的仅有前面128个，后128个被专用寄存器占用。
LED点阵屏显示数字(韩余)详解

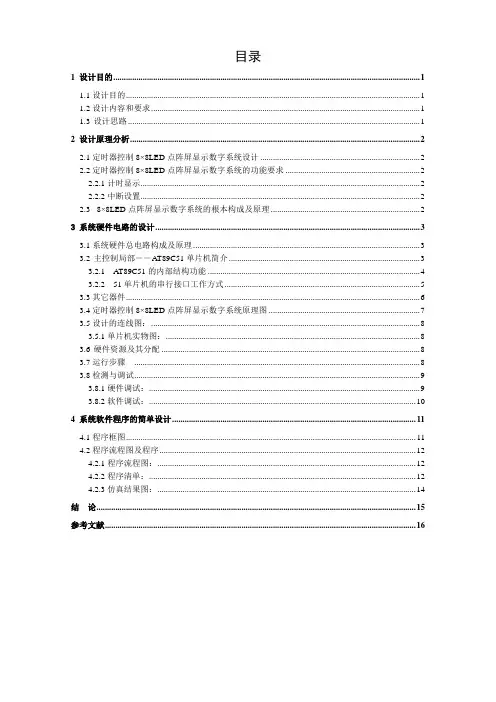

目录1 设计目的 (1)1.1设计目的 (1)1.2设计内容和要求 (1)1.3设计思路 (1)2 设计原理分析 (2)2.1定时器控制8×8LED点阵屏显示数字系统设计 (2)2.2定时器控制8×8LED点阵屏显示数字系统的功能要求 (2)2.2.1计时显示 (2)2.2.2中断设置 (2)2.38×8LED点阵屏显示数字系统的根本构成及原理 (2)3 系统硬件电路的设计 (3)3.1系统硬件总电路构成及原理 (3)3.2主控制局部――AT89C51单片机简介 (3)3.2.1 AT89C51的内部结构功能 (4)3.2.2 51单片机的串行接口工作方式 (5)3.3其它器件 (6)3.4定时器控制8×8LED点阵屏显示数字系统原理图 (7)3.5设计的连线图： (8)3.5.1单片机实物图： (8)3.6硬件资源及其分配 (8)3.7运行步骤 (8)3.8检测与调试 (9)3.8.1硬件调试： (9)3.8.2软件调试： (10)4 系统软件程序的简单设计 (11)4.1程序框图 (11)4.2程序流程图及程序 (12)4.2.1程序流程图： (12)4.2.2程序清单： (12)4.2.3仿真结果图： (14)结论 (15)参考文献 (16)1 设计目的1.1设计目的1、通过单片机课程设计，熟练掌握C语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。
2、通过8×8LED点阵屏显示数字系统的设计，掌握数码管的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力。
1.2设计内容和要求内容：设计一个8×8LED点阵屏显示数字。
要求：利用单片机的中断系统，令8×8LED点阵屏循环显示数字0—9。
1.3 设计思路1.先熟悉实验原理，了解8×8LED点阵屏显示数字的工作过程，以及所需要的组件。
2.通过单片机的各个引脚的输出控制8×8LED点阵屏显示数字。
LED点阵书写显示屏1
1LED 点阵书写显示屏摘要 本系统以高速单片机STCF1132为核心，设计并制作了一个基于32×32点阵LED 模块显示屏。
该点阵可以实现扫描微亮和显示点亮两种工作模式，能够通过自制光笔检测在点阵处于扫描微亮状态时获取其行列坐标信息，并能通过液晶显示出来，同时能依据功能要求控制检测点处LED 的亮灭，在屏幕上实现“点亮、划亮、反显、整屏擦除、笔画擦除、连写多字、对象拖移”等书写显示功能，并且通过按键可以实现不同功能之间的切换。
同时还能够根据环境光强的变化，自动连续调节显示屏上显示的亮度。
设计方案运用了4-16线译码器74HC154驱动点阵的行和列，通过单片机的控制实现各种显示功能，示功能，显示屏亮度的自动调节采用光敏电阻检测环境光强，显示屏亮度的自动调节采用光敏电阻检测环境光强，显示屏亮度的自动调节采用光敏电阻检测环境光强，通过通过A/D 转换、D/A 转换实现对显示亮度的自动调节。
关键词：LED 点阵 单片机74HC154一、设计任务及要求1．设计任务设计并制作一个基于32×32点阵LED 模块的书写显示屏，其系统结构如图1所示。
在控制器的管理下，LED 点阵模块显示屏工作在人眼不易觉察的扫描微亮和人眼可见的显示点亮模式下；当光笔触及LED 点阵模块表面时，先由光笔检测触及位置处LED 点的扫描微亮以获取其行列坐标，再依据功能需求决定该坐标处的LED 是否点亮至人眼可见的显示状态，从而在屏上实现“点亮、划亮、反显、整屏擦除、笔画擦除、连写多字、对象拖移”等书写显示功能。
字、对象拖移”等书写显示功能。
图1二、方案论证与比较1．核心控制模块的的选择核心控制模块是系统的大脑，控制着系统的所有输入输出、计算、判断与决策。
“LED 点阵书写显示屏”点阵书写显示屏”检测精度要求高且数据存储容量大，检测精度要求高且数据存储容量大，检测精度要求高且数据存储容量大，选择适合的控制模块，选择适合的控制模块，选择适合的控制模块，能能确保其快速是实现稳定及达到系统要求的基本条件。
LED点阵书写显示屏(文稿最终)-11.21
LED点阵书写显示屏的设计摘要以ARM系列主流32位微处理器STM32为控制核心设计LED点阵书写显示屏系统。
系统主要包括主控模块、光笔模块、键盘输入模块、液晶显示模块、电源模块和32×32LED点阵屏。
系统通过键盘进行功能切换，光电三极管作为光笔的感应器件，在STM32的控制下进行信号采集，进而实现LED点阵屏的“点亮、划亮、反显、整屏擦除、笔画擦除、连写多字、对象拖移、点阵屏亮度调节、超时休眠”等功能。
经测试，系统功能齐全，响应速度快，书写流畅，各项性能指标均达到了设计要求。
Abstract：Writing Dot Matrix LED Display System is designed,which control core is ARM-series of mainstream 32-bit microprocessor of STM32.Which mainly includes Control module,Light pen module,Keyboard input module,Liquid crystal display modules,Power modules,and 32 ×32LED dot-matrix display.Function Switch is conducted by keyboard keys,a light pen sensing devices is photoelectric transistor,Under the control of the STM32 signal acquisition,LED dot-matrix screen’s function are reslized of Light,zoned light,anti-evident,and the entire screen erase,stroke erase,write continuously-word,object drag,dot-matrix screen brightness adjustment,overtime sleep,and so on.Been tested,which fully functional,fast response,writing fluency,the performance indicators have reached the design requirement.一、方案的选择和论证根据题目要求，系统可以分为几个基本模块，各模块的实现方案如下：1、控制器模块方案一：采用89C51单片机，技术成熟，调试方便，价格便宜。
点阵式LED“0-9”数字显示技术
目录第一章绪论 (2)第二章方案设计 (3)2.1 方案确定 (3)2.1.1 功能要求 (3)2.2.2 方案确定 (3)2.2 器件选择 (3)第三章硬件电路设计 (4)3.1 整体模块设计 (4)3.2 单片机最小系统设计 (4)3.2.1 晶振电路设计 (4)3.2.2 复位电路设计 (5)3.3 驱动电路设计 (6)3.4 LED点阵显示设计 (7)第四章软件电路设计 (10)4.1 软件设计思想 (10)4.2 主程序流程图 (13)第五章系统仿真与调试 (14)5.1 系统仿真 (14)5.2 性能分析 (14)结束语 (14)参考文献 (15)致谢 (15)附录 (16)第一章绪论LED是发光二极管LIGHT EMINTTING DIODE的英文缩写，是一种直接能将电能转化为可见光的半导体。
LED点阵是由发光二极管排列组成的显示器件，在日常生活中随处可见，其发光类型属于冷光源，效率及发热量是普通发光器件难以比拟的。
它采用低电压扫描驱动，具有耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、可靠耐用、应用灵活、安全、响应时间短、绿色环保、控制灵活等特点。
随着社会经济的不断进步，人们对LED显示器的认识不断加深，其应用领域越来越广。
本设计是基于AT89C5151的8×8点阵LED数码字符显示器的设计，LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本文讲述了基于AT89C51单片机8×8 LED数码字符显示器的基本原理、硬件组成与设计，Proteus软件仿真，程序设计等基本环节与相关技术。
LED电子显示屏具有所显内容信息量大，外形美观大方，操作使用方便灵活。
适用于火车，汽车站，码头，金融证券市场，文化中心，信息中心体育设施等公共场所。
该项目广泛涉及了计算机及电子技术中的电源技术，单片机技术，数据通讯技术，显示技术，存储技术，系统软件技术，接口及驱动等技术。
16×16点阵LED电子显示屏的设计报告
单片机原理及应用课程设计报告书题目：16×16点阵LED电子显示屏的设计姓名：学号：*********专业：电子信息科学与技术指导老师：设计时间：2011年 4 月目录1. 引言（字体4号，黑体，居中） (1)1.1. 设计意义（字体小4号，黑体） (1)1.2. 系统功能要求（字体小4号，黑体） (1)2. 方案设计（字体4号，黑体，居中） (1)3. 硬件设计（字体4号，黑体，居中） (2)4. 软件设计（字体4号，黑体，居中） (5)5. 系统调试（字体4号，黑体，居中） (8)6. 设计总结（字体4号，黑体，居中） (8)7. 附录A；源程序（字体4号，黑体，居中） (10)8. 附录B；作品实物图片（字体4号，黑体，居中） (17)9. 参考文献（字体4号，黑体，居中） (17)16×16点阵LED电子显示屏的设计1.引言1.1. 设计意义LED点阵显示屏在我们的日常生活中随处可见，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
它的优点是：亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。
我们已经学习了单片机及相关的课程，可以利用单片机来控制LED，以达到我们所需要的显示效果。
通过16x16点阵显示屏的课程设计，我们能更好的掌握单片机工作原理，把理论知识与实践结合起来，达到学以致用的目的。
课程设计能够提高我们的动手能力与解决实际问题的能力。
对于单片机我们已经学习了很多与之相关的理论知识，但是我们还没有机会来实际操作它，课程设计给我们提供了一个很好的机会，让我们更深入的去学习它，掌握它。
通过课程设计我们能基本掌握单片机硬件与软件相关的知识，掌握16X16LED点阵的工作原理。
1.2. 系统功能要求设计一个室内用16ｘ16的点阵LED图文显示屏，要求在目测条件下LED 显示屏各点亮度均匀、充足，可显示图形和文字，显示图形和文字应稳定、清晰无串扰。
8×8LED点阵显示数字与字符
5. C 语言程序：
#include "AT89X52.H" unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char code digittab[][8]={ {0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*" ",0*/ {0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*" ",0*/ {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF},/*"_",0*/ {0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF},/*"_",0*/ {0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF},/*"_",0*/ {0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0xFF},/*"_",0*/ {0x00,0x00,0x00,0xFF,0xFF,0xFF,0xFF,0xFF},/*"_",0*/ {0x00,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*"_",0*/ {0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*"_",0*/ {0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*"_",0*/ {0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01},/*"|",0*/ {0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x02},/*"|",0*/ {0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x04},/*"|",0*/ {0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08},/*"|",0*/ {0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x10},/*"|",0*/ {0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20},/*"|",0*/ {0x40,0x40,0x40,0x40,0x40,0x40,0x40,0x40},/*"|",0*/ {0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80},/*"|",0*/ {0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*" ",0*/ //图形 1 {0x00,0x00,0x00,0x18,0x18,0x00,0x00,0x00},/*"未命名文件",0*/ {0x00,0x00,0x3C,0x24,0x24,0x3C,0x00,0x00},/*"未命名文件",0*/ {0x00,0x7E,0x42,0x42,0x42,0x42,0x7E,0x00},/*"未命名文件",0*/ {0xFF,0x81,0x81,0x81,0x81,0x81,0x81,0xFF},/*"未命名文件",0*/ //图形 2 {0x00,0x00,0x00,0x18,0x18,0x00,0x00,0x00},/*"未命名文件",0*/ {0x00,0x00,0x24,0x18,0x18,0x24,0x00,0x00},/*"未命名文件",0*/ {0x00,0x42,0x24,0x18,0x18,0x24,0x42,0x00},/*"未命名文件",0*/ {0x81,0x42,0x24,0x18,0x18,0x24,0x42,0x81},/*"未命名文件",0*/ //图形 3 {0x00,0x00,0x00,0x18,0x18,0x00,0x00,0x00},/*"未命名文件",0*/ {0x00,0x00,0x24,0x18,0x18,0x24,0x00,0x00},/*"未命名文件",0*/ {0x00,0x10,0x24,0x1A,0x58,0x24,0x08,0x00},/*"未命名文件",0*/ {0x08,0x10,0x24,0x9A,0x59,0x24,0x08,0x10},/*"未命名文件",0*/ {0x0C,0x10,0xA4,0x9A,0x59,0x25,0x08,0x30},/*"未命名文件",0*/ {0x0E,0x90,0xA4,0x9A,0x59,0x25,0x09,0x70},/*"未命名文件",0*/ {0x8F,0x90,0xA4,0x9A,0x59,0x25,0x09,0xF1},/*"未命名文件",0*/
LED点阵显示数字到
L E D点阵显示数字到Revised on July 13, 2021 at 16:25 pm单片机技术课程设计说明书设计课题：8×8 点阵专业系电气学院班级学生姓名指导老师完成日期目录1．课程设计目的............................................................................................................ 2．课程设计题目和要求................................................................................................ 3．设计内容....................................................................................................................3.1系统功能的描述 ....................................................................................................3.2系统硬件设计 ........................................................................................................3.1.1 AT89S51芯片的介绍......................................................................................3.2.2 时钟电路的设计..............................................................................................3.2.3 复位电路的设计..............................................................................................3.2.4驱动电路的设计..............................................................................................3.2.5 8×8LED点阵...................................................................................................3.3系统软件设计 ........................................................................................................3.3.1 计数器初值计算............................................................ 错误!未定义书签。
LED 点阵显示数字
uchar code tab12[] =
{0, 0, 0, 0, 0, 0, 60, 28, 34, 34, 34, 65, 1, 65, 1, 65, 1, 65, 113,
65, 33, 65, 34, 65, 34, 34, 28, 28, 0, 0, 0, 0};
//--全局函数声明--//
sbit R_CLK = P3^5;
sbit S_CLK = P3^6;
//---全局变量声明--//
ulong column; //点阵列
ulong row; //点阵行
ulong dt;
//--点阵显示数组--//
uchar code tab0[] =
{0x00, 0x01, 0x00, 0x02, 0x00, 0x04, 0x00, 0x08,
uchar code tab1[] =
{0, 0, 0, 0, 0, 0, 8, 24, 14, 36, 8, 66, 8, 66, 8, 66,
8, 66, 8, 66, 8, 66, 8, 36, 62, 24, 0, 0, 0, 0, 0, 0};
//--09字模--//
uchar code tab2[] =
//--显示10--//
for(ms = i; ms > 0; ms--)
{
for(k = 0; k < 16; k++)
{
HC595SendData(~tab1[2*k +1],~tab1[2*k],tab0[2*k],tab0[2*k + 1]);
}
}
//--清屏--//
HC595SendData(0xff,0xff,0,0);
led16-32汉字点阵显示
这是有别于网上普通的led汉字点阵显示程序，网上的汉字显示都是固定代码，固定字符循环显示，没有多大的变通性。
我的程序可以从汉字库中任意选取6个字循环显示，可以任意改变要显示的内容，程序的可改性很强，如果你要改为显示16*64的，那么只需要改变其中的几个数字就可以了。
要改变显示的内容，只需将我定义的数组中的值进行改变就可以了。
非常方便。
下载我的文档后如有问题或不清楚的请联系我，给我留言，我再帮你解决。
这是我帮同学做的毕业设计中很重要的一部分内容，请勿拷贝或随意传播。
谢谢如有特别需要，请加QQ，我把仿真图或程序传给你。
下载文档后再留言#include "reg52.h"#include "intrins.h"#include "zimo.h"#define uchar unsigned char#define uint unsigned int#define data P1sbit h_273=P2^0;sbit l_273=P2^1;sbit e1=P2^2;sbit e2=P2^3;//bitline——6个字的总扫描列数；startline——开始扫描字的起始列；Bdr——六个字定位byte directionuchar bitline=0,startline=0,Bdr=0;uchar ziwei[]={0,1,0,0,1,1}; //显示的六个字的表代码uchar cs_xunhuan=0;void delay_us(unsigned char us){uchar cs_us;for(;us>0;us--)for(cs_us=0;cs_us<=2;cs_us++);}void move(){uchar ci_m,buf1;buf1=bitline;startline=buf1%16;Bdr=buf1/16;for(ci_m=0;ci_m<16;ci_m++){e1=0;e2=1;if(startline>=16){startline=0;if(Bdr<5)Bdr++;elseBdr=0;}else{switch(Bdr){case 0:P3=ci_m;h_273=0;data=hanzi[ziwei[0]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[0]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 1:P3=ci_m;h_273=0;data=hanzi[ziwei[1]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[1]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 2:P3=ci_m;h_273=0;data=hanzi[ziwei[2]*32+startline*2];h_273=1;l_273=0;data=hanzi[ziwei[2]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 3:P3=ci_m;h_273=0;data=hanzi[ziwei[3]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[3]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 4:P3=ci_m;h_273=0;data=hanzi[ziwei[4]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[4]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 5:P3=ci_m;h_273=0;data=hanzi[ziwei[5]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[5]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;default:bitline=0;break;}startline++;}}for(ci_m=0;ci_m<16;ci_m++){e1=1;e2=0;if(startline>=16){startline=0;if(Bdr<5)Bdr++;elseBdr=0;}else{switch(Bdr){case 0:P3=ci_m;h_273=0;data=hanzi[ziwei[0]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[0]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 1:h_273=0;data=hanzi[ziwei[1]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[1]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 2:P3=ci_m;h_273=0;data=hanzi[ziwei[2]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[2]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 3:P3=ci_m;h_273=0;data=hanzi[ziwei[3]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[3]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 4:P3=ci_m;h_273=0;data=hanzi[ziwei[4]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[4]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;case 5:P3=ci_m;h_273=0;data=hanzi[ziwei[5]*32+startline*2];h_273=1;h_273=0;l_273=0;data=hanzi[ziwei[5]*32+startline*2+1];l_273=1;l_273=0;delay_us(5);break;default:Bdr=0;bitline=0;break;}startline++;}}}void init(){P3=0x00;data=0x00;P2=0x00;e1=1;e2=1;TMOD=0x01;TR0=0;EA=1;ET0=1;TH0=0xd8;TL0=0xf0;}void timer0(void) interrupt 1 using 0{TH0=0xd8;TL0=0xf0;if(cs_xunhuan>=20){cs_xunhuan=0;if(bitline<96)bitline++;else bitline=0;}cs_xunhuan++;move();}void main(){uint cs_xunhuan=0;init();TR0=1;while(1){;}}Zimo.hunsigned char code hanzi[]={/*-- 文字: 美--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x80,0x84,0x80,0x84,0x44,0x94,0x44,0x95,0x24,0x96,0x14,0x94,0x0C,0xFC,0x07, 0x94,0x0C,0x96,0x14,0x95,0x24,0x94,0x64,0x94,0xC4,0x84,0x44,0x80,0x00,0x00,0x00, /*-- 文字: 玲--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x42,0x10,0x42,0x10,0xFE,0x0F,0x42,0x08,0x42,0x08,0x80,0x00,0x40,0x05,0x30,0x09, 0x0C,0x11,0x23,0x39,0xCC,0x65,0x10,0x03,0x20,0x01,0x40,0x00,0x40,0x00,0x00,0x00,};74154资料线译码器74LS154引脚,参数,及功能介绍--------------------------------------------------------------------------------4 线－16 线译码器74LS154/54LS154引脚图,参数,及功能介绍74ls154功能简介:54/74154 为4 线－16 线译码器，当选通端（G1、G2）均为低电平时，可将地址端（ABCD）的二进制编码在一个对应的输出端，以低电平译出。
LED点阵显示屏字符信息显示方法及应用
Ｌ Ｄ点 阵显 示 屏是 由一 系列 发 光二 极 管 Ｅ 排 列 组合 而成 的 点 阵 ，根 据 字形 控 制点 阵屏 局 部 发光 完成 字母 、 字 和汉字 显示 。Ｅ 数 Ｌ Ｄ屏 的显示 多 采用 计 算机 控 制 ， 目前 生 产厂 家 提 供 的 Ｌ Ｄ屏 控 制 系 统都 是 通 过 控 制 Ｌ Ｄ屏 Ｅ Ｅ 来 显示 各 种数 据 的 。 由于数 据种 类 的多 样混 杂 ， 据不 能 以一 种稳 定格 式进 行保 存 。 文 数 本 所 介 绍 的 显 示 方 法 用 到 的 系 统 虽 也 是 控 制 Ｌ Ｄ屏 显示 的软 件 ，但 它是 采用 表 格数 据库 Ｅ 保存数据， 将表 格 数 据库 和 Ｌ Ｄ屏 显示 直 接 Ｅ 连接 起 来 ， Ｌ Ｄ屏 显 示表 格 数 据 库 中 的内 让 Ｅ 容， 从而 解 决 Ｌ Ｄ屏 不 能统 一 管 理 数据 显 示 Ｅ 的 问题 ，也 使 得各 种 文字 信 息 的公 布变 得 更 加 方便 。 显示 中 ，我们 需 用 到现 行计 算 机通 用 的 字 库字 模 ， 个 字 的点 阵 分 为 １ｘ ６２ ｘ ４ 一 ６ １ 、４ ２ 、 ３ ｘ ２和 ４ ｘ ８等不 同规 格 。一 个 Ｌ Ｄ显 示 ２３ ８４ Ｅ 屏 成 品 主要 由控 制 卡 和单 元 板 两 部 分组 成 。 组 装 Ｌ Ｄ屏 时 ，必 须 先确 定 接 口的一 致性 ， Ｅ 才方 便 组装 。 果接 口不 一致 ， 自行 制作 转 如 需 换线 。 在 系统 中信 号先 由 Ｐ Ｃ机 发送 给 控制 卡 ， 通过 控 制卡 识别 信 号 ，再根 据 识别 情 况返 回 个 信 号给 Ｐ Ｃ机 ，如果 控制 卡识 别成 功 ， 将 把 显 示 信号 发 给 Ｌ Ｄ屏 ，让 其显 示 相 应 信 Ｅ
任务一 8×8点阵模块显示数字
项目实施
•1．硬件电路连接：按照硬件电路接线图连线，选择所需的模块并进行布局， 然后将电源模块、主机模块和显示模块LED点阵用导线进行连接。 •2．打开KEIL软件，通过菜单“项目/新建项目”，新建立一个工程项目3216DZ1 ，然后再建一个文件名为3216DZ1.C的源程序文件，将上面的参考程序输入并保 存，同时将该文件添加到项目中。需要注意的是：数字1的字模需要用取模软件 建立图像得出，这里不再详细说明。 •3．对源程序进行编译和链接，如果有错误则必须修改错误，直到编译成功， 设置生成目标代码。 •4．将目标代码通过编程器写入到单片机中。 •5．接通电源，让单片机运行，观察点阵的显示是否正常。
第2帧
0 0 0 0 0 1 0 0 1 1 1 1 0 1 1 1
第3帧
0 0 0 0 0 0 1 0 1 1 1 1 0 1 1 1
第4帧
0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 1
第5帧
第6帧
第7帧
第8帧
（3）取模软件的使用（zimo221）
②
①
ቤተ መጻሕፍቲ ባይዱ
③
（4）LED点阵硬件驱动程序
项目四
LED点阵屏广告牌制作
任务一
8×8点阵模块显示数字
任务一 8×8点阵模块显示数字
任务要求
任务分析
硬件电路的 设计与搭建
软件编写
任务实施
任务书：
• 使用YL-236单片机实训考核 装置显示模块中的LED点阵显 示屏单元中最左上角的一个 8X8点阵模块显示数字1，显 示效果如左图所示。
任务分析
（2）LED点阵字符显示原理
1 0 0 0 0 0 0 0 1 1 1 1 0 1 1 1 1 1 1 0 0 1 1 1 0 1 0 0 0 0 0 0 1 1 1 1 0 1 1 1 0 0 1 0 0 0 0 0 1 1 1 1 0 1 1 1 0 0 0 1 0 0 0 0
led点阵滚动显示原理
led点阵滚动显示原理
LED点阵滚动显示，是一种多模式、多形式的新兴显示技术，可
以满足多种应用场合对宣传信息的需求，广泛应用于户外宣传牌、LED
墙点阵分布情报牌、运动会、大屏幕、鲜花墙等广告宣传使用上。
LED点阵滚动显示的原理其实很简单，它是采用二极管串联成“点”，每一个点由一个或多个LED组成，再将这些点按一定格式把
它们连接成整体，以达到对宣传信息的表达。
那么其实LED点阵滚动
显示的实现就靠几个步骤：先把宣传信息编码成数字，然后逐行发出，每个二极管组成一个点，再包装成一个可以操作的单元，将所有的单
元按一定格式进行排序，然后就可以实现宣传信息的滚动显示了。
另外，LED点阵滚动显示通过控制单元之间通信，可以实现跨屏
显示，将宣传信息分成多屏实现，每屏可以显示若干个字符，每个字
符由多个LED组成，通过控制给每个LED分配不同的颜色，大大提高
宣传信息的表达效果。
也可以使用显示芯片实现点阵的滚动显示，把
显示板连接到显示芯片，将数据信息输入芯片，去控制发光管的闪烁
来实现信息显示。
总而言之，LED点阵滚动显示技术可以有效传达宣传信息，是一
种非常受欢迎的信息展示形式。
它灵活的组合形式以及滚动的表达形式，能够很好的提高发光管的利用率，更有效的展现品牌宣传信息，
为消费者节省很多宝贵的时间。
点阵式LED“0-9”数字显示技术
目录第一章绪论 (2)第二章方案设计 (3)2.1 方案确定 (3)2.1.1 功能要求 (3)2.2.2 方案确定 (3)2.2 器件选择 (3)第三章硬件电路设计 (4)3.1 整体模块设计 (4)3.2 单片机最小系统设计 (4)3.2.1 晶振电路设计 (4)3.2.2 复位电路设计 (5)3.3 驱动电路设计 (6)3.4 LED点阵显示设计 (7)第四章软件电路设计 (10)4.1 软件设计思想 (10)4.2 主程序流程图 (13)第五章系统仿真与调试 (14)5.1 系统仿真 (14)5.2 性能分析 (14)结束语 (14)参考文献 (15)致谢 (15)附录 (16)第一章绪论LED是发光二极管LIGHT EMINTTING DIODE的英文缩写，是一种直接能将电能转化为可见光的半导体。
LED点阵是由发光二极管排列组成的显示器件，在日常生活中随处可见，其发光类型属于冷光源，效率及发热量是普通发光器件难以比拟的。
它采用低电压扫描驱动，具有耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、可靠耐用、应用灵活、安全、响应时间短、绿色环保、控制灵活等特点。
随着社会经济的不断进步，人们对LED显示器的认识不断加深，其应用领域越来越广。
本设计是基于AT89C5151的8×8点阵LED数码字符显示器的设计，LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本文讲述了基于AT89C51单片机8×8 LED数码字符显示器的基本原理、硬件组成与设计，Proteus软件仿真，程序设计等基本环节与相关技术。
LED电子显示屏具有所显内容信息量大，外形美观大方，操作使用方便灵活。
适用于火车，汽车站，码头，金融证券市场，文化中心，信息中心体育设施等公共场所。
该项目广泛涉及了计算机及电子技术中的电源技术，单片机技术，数据通讯技术，显示技术，存储技术，系统软件技术，接口及驱动等技术。
LED点阵书写显示屏要点
LED点阵显示屏的设计陈宝华 20１4４０53020摘要本设计是基于16 ×1６点阵ＬED 电子显示屏的设计。
设计以STC1５w4k３2ｓ4 为核心，介绍了以它为控制系统的LED 点阵电子显示屏的动态设计和开发过程。
本设计主要模块组成:主控CPU模块、按键输入模块，光笔检测电路,ＬCD信息显示器，１６×16 点阵 LED点阵显示与驱动模块。
设计中16 ×16 点阵LED点阵显示与驱动模块中，CＰＵ输出信号先经74HC245进行锁存，再输出信号经由３8译码器74HＣ１38译码选通APＭ４953驱动行，由移位寄存器７４HC５95作为列驱动，单片机控制系统程序采用C语言进行模块化编程，控制各显示点对应 LED 阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。
文中详细介绍了 LEＤ点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等.所显示字符的点阵数据可以自行编写（即直接点阵画图)，也可从标准字库中提取。
经实践证明,该系统显示误差小，性能稳定,结构合理,扩展能力强。
关键词: SＴC１4w4k３２s4单片机; ＬED ; 点阵书写显示；动态显示； C语言。
第一章前言1。
1系统背景１.１。
１设计意义LＥD显示屏是一种通过控制半导体发光二极管的显示方式,用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕.图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制,图文、图像并茂,以实时、同步、清晰的信息传播方式播放各种信息,还可显示二维、三维动画、录像、电视、VCD 节目以及现场实况。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影,广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所.本设计基于LED点阵的普通显示效果加上光笔检测模块,实现自由书写显示功能。
