基于单片机的STC89C52的LED点阵显示屏系统的设计

合集下载

单片机控制LED点阵显示屏

单片机控制LED点阵显示屏一、简介单片机控制LED点阵显示屏是一种常见的电子显示器件，可以用于显示各种文字、图形等信息。

本文将介绍如何利用单片机来控制LED 点阵显示屏，实现信息的显示功能。

二、材料准备在开始搭建单片机控制LED点阵显示屏系统之前，我们需要准备以下材料：•单片机开发板：例如STC89C52•LED点阵显示屏：常见的有8×8、16×16等不同尺寸•连接线：用于连接单片机和LED点阵显示屏•电源：用于为单片机开发板和LED点阵显示屏供电三、搭建电路将单片机开发板和LED点阵显示屏通过连接线进行连接。

具体连接方法如下：•将单片机的IO口与LED点阵显示屏的对应引脚相连。

根据具体的LED点阵显示屏型号和单片机开发板的引脚分配情况，选择合适的IO口进行连接。

•将单片机的VCC引脚与LED点阵显示屏的VCC脚相连，将GND引脚与LED点阵显示屏的GND脚相连，确保电源供电正常。

四、编程控制编写单片机程序，实现对LED点阵显示屏的控制。

本文以STC89C52单片机为例，演示如何利用C语言编写简单的程序实现LED点阵显示屏的控制。

首先，需要使用单片机开发工具（如Keil、IAR等）创建一个新的工程。

在工程中添加必要的头文件，并定义相关的引脚和变量。

#include <reg52.h>sbit DIN = P1^0; // 数据引脚sbit CS = P1^1; // 片选引脚sbit CLK = P1^2; // 时钟引脚unsigned char code ledData[] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};void delay(unsigned int time) {unsigned int i, j;for(i = time; i > 0; i--)for(j = 110; j > 0; j--); // 空循环延时}void sendData(unsigned char dat) {unsigned char i;for(i = 0; i < 8; i++) {CLK = 0; // 上升沿时钟信号DIN = dat & 0x80;dat <<= 1;CLK = 1;}}void display(unsigned char *data) {unsigned char i;CS = 0; // 片选信号有效for(i = 0; i < 8; i++) {sendData(data[i]);}CS = 1; // 片选信号无效}void mn() {while(1) {display(ledData);delay(2000);}}上述代码中，我们定义了三个引脚（DIN、CS、CLK）和一个缓存数组（ledData），分别用来控制LED点阵显示屏的数据引脚、片选引脚和时钟引脚。

STC89C52单片机控制8×8 LED点阵系统的设计

总之,当数据移位时,可以保持锁存器输出的数据不改变,等所有8位数据全部串入完成移位操作后,一次性的将数据打入锁存器中,从而实现了并行输出的同步改变[3]。
3 应用程序的设计与调试
在整个C51程序中摘取部分程序,74HC595的串行输入与并行输出的程序如下所示:
sbit SER= P3^4; //串行数据输入,对应74HC595的14脚 SDATA
4 结语
LED显示屏在现代生活中应用广泛,掌握单片机控制LED显示屏成为必然要求,要理解74HC595如何驱动8×8点阵,多练习软件编程的方法。
参考文献
[1]李鹏程.LED显示屏技术与控制系统研究[J].无线互联科技,2017, (15):67-68. [2]程垚,张向阳,孔令杨等.基于MCS51单片机的大屏幕广告显示牌设计[J].科技广场,2017(5):77-80. [3]周克辉.基于单片机的自动计数器设计[J].时代农机,2015,42(3): 34-36.
SER=Data&0x80;后,单片机首先通过P3^4发送位于最高位的1给第 1个74HC595的14引脚,再给Q0。当SH_CK=1;时,数据寄存器的数据移位,即Q0的数据1移位给Q1。for(i=0;i<8;i++)循环8次,数据按照Q0->Q1->Q2-->Q3-->...-->Q7进行移位,当8位数据移位结束时Q7Q6Q5Q4Q3Q2Q1Q0分别为10101101。此时,让ST_CK=1; 则74HC595同时输出8位数据。
2 单片机控制8×8LED点阵的工作原理
74HC595是一个8位串行输入、并行输出的位移缓存器,既能锁存, 也能移位寄存。本设计中, 用单片机P 3 . 4 引脚控制第1 个 74HC595的14引脚(SDATA),用P3.5引脚控制74HC595的12引脚 (STCLK),用P3.6引脚控制74HC595的11引脚(SHCLK),即用单片机的3个I/O引脚控制74HC595的3个引脚,就可以驱动8×8点阵进行显示。

STC89C52单片机控制8×8LED点阵系统的设计

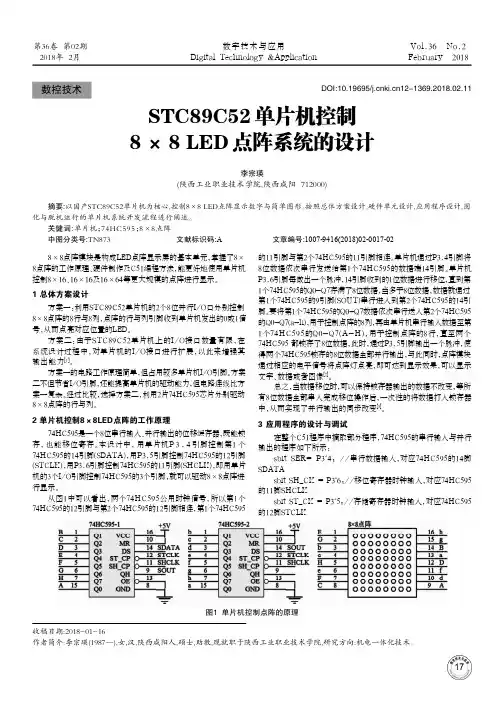

STC89C52单片机控制8×8LED点阵系统的设计作者：李宗瑛来源：《数字技术与应用》2018年第02期摘要：以国产STC89C52单片机为核心，控制8×8 LED点阵显示数字与简单图形。

按照总体方案设计，硬件单元设计，应用程序设计，固化与脱机运行的单片机系统开发流程进行阐述。

关键词：单片机；74HC595；8×8点阵中图分类号：TN873 文献标识码：A 文章编号：1007-9416（2018）02-0017-028×8点阵模块是构成LED点阵显示屏的基本单元，掌握了8×8点阵的工作原理、硬件制作及C51编程方法，能更好地使用单片机控制8×16、16×16及16×64等更大规模的点阵进行显示。

1 总体方案设计方案一：利用STC89C52单片机的2个8位并行I/O口分别控制8×8点阵的8行与8列，点阵的行与列引脚收到单片机发出的0或1信号，从而点亮对应位置的LED。

方案二：由于STC89C52单片机上的I/O接口数量有限，在系统设计过程中，对单片机的I/O接口进行扩展，以此来增强其输出能力[1]。

方案一的电路工作原理简单，但占用较多单片机I/O引脚。

方案二不但节省I/O引脚，还能提高单片机的驱动能力，但电路连线比方案一复杂。

经过比较，选择方案二，利用2片74HC595芯片分别驱动8×8点阵的行与列。

2 单片机控制8×8LED点阵的工作原理74HC595是一个8位串行输入、并行输出的位移缓存器，既能锁存，也能移位寄存。

本设计中，用单片机P3.4引脚控制第1个74HC595的14引脚（SDATA），用P3.5引脚控制74HC595的12引脚（STCLK），用P3.6引脚控制74HC595的11引脚（SHCLK），即用单片机的3个I/O引脚控制74HC595的3个引脚，就可以驱动8×8点阵进行显示。

基于AT89S52单片机LED电子显示屏设计

存档编号赣南师范大学学士学位论文基于STC89C52的LED电子显示屏设计教学学院物理与电子信息学院届别2016届专业电子科学与技术学号120803022姓名廖云华指导老师武华完成日期2016年5月10日作者声明本毕业论文（设计）是在导师的指导下由本人独立撰写完成的，没有剽窃、抄袭、造假等违反道德、学术规范和其他侵权行为。

对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

因本毕业论文（设计）引起的法律结果完全由本人承担。

毕业论文（设计）成果归赣南师范大学所有。

特此声明。

作者专业：电子科学与技术作者学号：120803022作者签名：年月日基于STC89C52的LED电子显示屏设计廖云华LED electronic display screen design based on STC89C52Liao Yun hua2016 年5 月10 日摘要该论文介绍了一款以STC89C52为微处理器的LED点阵点子显示屏幕显示的设计。

为了使显示屏上显示的字更加清晰，该设计采用论4块8 * 8点阵模块来构成一个16* 16的LED点阵显示屏，可以用来实现汉字和数字的显示及其动态显示效果。

以STC89C52芯片作该核心控制器件，三极管和驱动继电器作为驱动电路器件，串并转换器和锁存器作为译码电路的器件，通过级连的方式来扩大显示屏幕的尺寸来增加显示的内容。

STC89C52单片机处理控制命令和显示代码,通过IO口串行输出将显示内容和控制完成字符串并将并行输出译码电路,最后由显示器驱动电路模块,LED点阵显示屏扫描显示。

概括来说本设计选取AT89S52作为微处理器件，74HC595和74HC154构成译码电路，三极管9012和电阻做行和列驱动。

关键词：STC89C52；LED点阵点子显示屏；串并转换器；驱动电路AbstractThe paper introduces a microprocessor STC89C52 as the LED dot matrix display screen design idea. In order to make the words more clearly shown on the display, the design adopts the theory of four 8 * 8 dot matrix module to form a 16 * 16 LED dot matrix display screen, can be used to implement the Chinese characters and digital display and dynamic display effect. STC89C52 single chip microcomputer as the core control device, string and converter and latch as decoding circuit of the device, the transistor and relay as driving circuit devices, level through even a way to expand the size of the display screen to display the content of the increase. STC89C52 single chip control command and display code, will display the contents of the serial output and control through the I/O port decoding circuit completion string and convert parallel output, finally through the display drive circuit module drive LED dot matrix display screen scan display. In general the design selection STC89C52 devices as the microprocessor,the 74HC595 are needed and 74 hc154 decoding circuit, a transistor 9012 rows and columns.Key words:STC89C52; LED lattice display; String and converter; Driver circuit.目录摘要 (I)关键词 (I)Abstract (I)Key words (I)第1章绪论................................................................................................................... - 1 -1.1 课题的研究背景 ............................................................................................. - 1 -1.2 MCS-51系统单片机简介 .............................................................................. - 2 -1.3 论文主要内容 ................................................................................................. - 2 -第2章总体设计 ......................................................................................................... - 4 -2.1 系统概述 ......................................................................................................... - 4 -第3章硬件电路设计................................................................................................ - 5 -3.1 整体设计框图 ................................................................................................... - 5 -3.2 主控电路 ........................................................................................................... - 5 -3.3 LED点阵显示电路 ........................................................................................... - 8 -3.4整体电路图如图 .............................................................................................. - 12 -3.5实物图 .............................................................................................................. - 14 -第4章软件实现 ....................................................................................................... - 15 -4.1 概述 ................................................................................................................. - 15 -4.2系统程序方案设计 .......................................................................................... - 15 -第5章测试结果 ....................................................................................................... - 21 -总结............................................................................................................................... - 22 -参考文献 ..................................................................................................................... - 23 -附录一：LED点阵显示源程序.......................................................................... - 24 -附录二：元件清单................................................................................................... - 30 -致谢............................................................................................................................... - 31 -第1章绪论1.1 课题的研究背景在现如今科技飞速发展的时代，信息传播速度极快。

基于89C52单片机的LED显示器设计

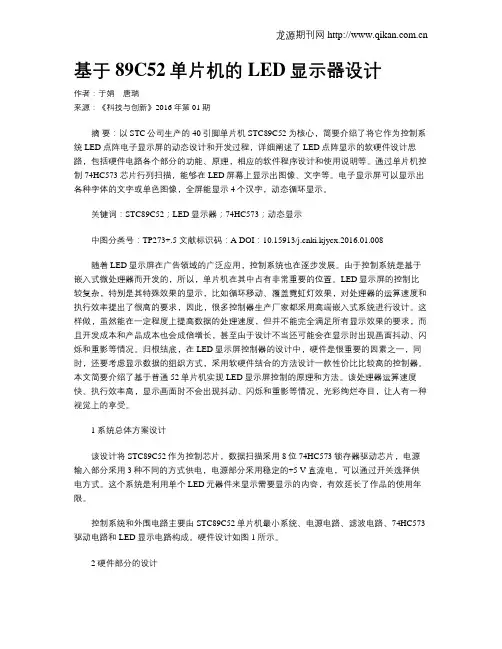

基于89C52单片机的LED显示器设计作者：于娟唐瑞来源：《科技与创新》2016年第01期摘要：以STC公司生产的40引脚单片机STC89C52为核心，简要介绍了将它作为控制系统LED点阵电子显示屏的动态设计和开发过程，详细阐述了LED点阵显示的软硬件设计思路，包括硬件电路各个部分的功能、原理，相应的软件程序设计和使用说明等。

通过单片机控制74HC573芯片行列扫描，能够在LED屏幕上显示出图像、文字等。

电子显示屏可以显示出各种字体的文字或单色图像，全屏能显示4个汉字，动态循环显示。

关键词：STC89C52；LED显示器；74HC573；动态显示中图分类号：TP273+.5 文献标识码：A DOI：10.15913/ki.kjycx.2016.01.008随着LED显示屏在广告领域的广泛应用，控制系统也在逐步发展。

由于控制系统是基于嵌入式微处理器而开发的，所以，单片机在其中占有非常重要的位置。

LED显示屏的控制比较复杂，特别是其特殊效果的显示，比如循环移动、覆盖霓虹灯效果，对处理器的运算速度和执行效率提出了很高的要求，因此，很多控制器生产厂家都采用高端嵌入式系统进行设计。

这样做，虽然能在一定程度上提高数据的处理速度，但并不能完全满足所有显示效果的要求，而且开发成本和产品成本也会成倍增长，甚至由于设计不当还可能会在显示时出现画面抖动、闪烁和重影等情况。

归根结底，在LED显示屏控制器的设计中，硬件是很重要的因素之一，同时，还要考虑显示数据的组织方式，采用软硬件结合的方法设计一款性价比比较高的控制器。

本文简要介绍了基于普通52单片机实现LED显示屏控制的原理和方法。

该处理器运算速度快、执行效率高，显示画面时不会出现抖动、闪烁和重影等情况，光彩绚烂夺目，让人有一种视觉上的享受。

1 系统总体方案设计该设计将STC89C52作为控制芯片，数据扫描采用8位74HC573锁存器驱动芯片，电源输入部分采用3种不同的方式供电，电源部分采用稳定的+5 V直流电，可以通过开关选择供电方式。

基于STC89C52单片机实现X光室警示装置点阵汉字显示

基于STC89C52单片机实现X光室警示装置点阵汉字显示本文应用STC89C52单片机快速实现LED点阵汉字显示，利用LED点阵技术和汉字编码，从原理图设计到电路板开发，基于单片机和译码器等元器件，运用C语言设计LED汉字显示程序和单片机引脚控制程序。

该设计方法可操作性强、电路易设计，方便快捷的实现了LED动态汉字显示。

标签：STC89C52单片机；LED点阵；汉字动态显示；警示装置1 前言根据放射线管理规定，加速器及各X光室在放射源送出或X射线出束时应有声、光、电等报警，以防止无关人员进入工作场地造成辐射伤害，因此在X 光室显要位置放置警示说明十分必要。

随着国内大规模集成电路的快速发展，微处理器的运算能力大幅度增加，单片机已在很多工业及商用系统中承担机械化、智能化的作用。

STC89C52是一款具有低功耗、高性能的微控制芯片，包含8K 可编程Flash存储器，为嵌入式控制系统提供了一种灵活、高效的解决方案。

本文即采用STC89C52单片机实现对8*64点阵LED数字屏的控制和设计。

2 设计方案在本设计中，主控制器为STC89C52 单片机，74HC154 芯片为译码器，行驱动电路采用三极管8550 构成，列驱动电路采用三极管8050 构成。

应用4 个16×16 LED 显示器级联构成16×64的点矩阵汉字显示屏，显示内容为“辐射重地禁止入内”八个大字不断左移循环显示。

（1）系统硬件设计。

STC89C52各引脚功能如表1：（2）复位电路。

复位的主要作用是把特殊功能寄存器的数据刷新为默认数据，单片机在运算过程中由于干扰等外界原因造成寄存器中数据混乱不能使其正常继续执行程序（称死机）或产生的结果不正确时均需要复位，以使程序重新开始运行。

单片机的复位需要第9引脚接（VST）接收到持续2us的高电平即可实现。

（3）晶振电路。

晶振电路的功能是为单片机提供稳定、可靠的参考时钟。

晶振的频率常用的有6 MHz、11.0592 MHz、12 MHz、24MHz等。

基于STC89C52单片机的LED显示电子钟的制作

毕业论文（设计）题目：基于STC89C52单片机的LED显示电子钟的制作海南大学毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：基于STC89C52LED显示电子时钟的设计学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日海南大学注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

基于STC89C52单片机的LED显示电子钟设计

目录1 绪论 (3)1.1 课题研究背景 (3)1.2 课程设计的意义 (4)1.3 设计任务和要求 (4)2 系统方案 (4)2.1 显示模块的选择 (4)2.2 硬件结构 (5)2.3 设计方案 (5)3 元件选择 (6)3.1 AT89C51介绍 (6)3.2 74LS138介绍 (9)3.3 74LS373介绍 (9)3.4芯片74LS245 (10)3.5芯片74LS04 (11)3.6 LED点阵显示器 (12)4 系统硬件电路设计 (13)4.1晶振电路设计 (13)4.2复位电路设计 (14)4.3 时分调节电路设计 (14)4.4 按键电路的设计 (15)4.5单片机最小系统的设计 (15)5 系统软件内容 (16)5.1 软件流程图 (16)5.2 程序分析 (19)5.3编程软件简介 (19)6 电路仿真 (20)6.1 Proteus软件介绍 (20)6.2时钟系统 PROTUES仿真 (20)6.3 电路板制作 (21)7 总结 (21)致谢 (22)参考文献 (23)附件一：电路原理图 (24)附件二：Proteus仿真调试图 (25)附件三：PCB板图和仿真图 (26)摘要单片机具有体积小，成本低，抗干扰能力强，面向控制，可以实现分机各分布式控制等优点。

随着社会的发展和科技的进步，以单片机最小系统为基础的电路设计在实际生活具有广泛的应用，所以熟悉单片机的原理和使用对于我们走向社会具有重要意义。

本文就课程设计为基础，详细介绍了单片机LED点阵电子时钟系统的设计结构与原理：由AT89C51单片机为基础，74LS373数码管等构成，采用晶振电路作为驱动电路，由延时程序和循环程序产生的一秒定时，达到时分秒的计时。

通过安装与调试，证明该电路设计合理，电子时钟功能强大，具有可观的市场前景。

关键词：AT89C51；LED点阵；电子时钟1 绪论1.1 课题研究背景LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

基于单片机的LED点阵显示屏的设计

基于单片机的LED点阵显示屏的设计
LED点阵显示屏是一种常见的电子产品，其具有显示内容清晰、色彩亮丽、体积小等优点，被广泛应用于信息展示、广告宣传等领域。

单片机作为一种主要的控制芯片，可以实现对LED点阵显示屏
的控制，控制点阵中每个LED的亮灭，从而呈现出所需的图像、文
字等信息。

设计单片机控制LED点阵显示屏的步骤如下：
1. 确定控制芯片：选择适合的单片机芯片，例如常用的
STC89C52，AT89S52等。

2. 界面电路：设计单片机与显示屏之间的连接接口，包括数据线、控制线等。

3. 控制程序设计：编写控制程序，实现对LED点阵的亮灭控制。

4. 系统集成：在单片机、LED点阵和支持电路板之间进行系统
集成，将各部分组装在一起。

5. 调试和优化：通过调试和优化，确保系统正常工作和稳定性。

在具体设计过程中，还需要考虑到屏幕大小、像素点数、颜色、亮度、刷新速度等因素，以及控制程序的优化和扩展等问题。

同时，需要结合具体应用场景，对LED点阵显示屏进行个性化定制，实现
更好的信息展示效果。

基于STC89c52单片机的LED平面显示系统设计

基于STC89c52单片机的LED平面显示系统设计摘要本次毕业设计研究的方向是以由4个8*8的LED点阵屏幕构成的一块16*16的点阵显示屏，加上STC89C52单片机为主控芯片，并结合上两个74HC595的CMOS和16个三极管，通过软件控制来实现直接显示和四向平移显示功能。

论文先分析介绍单片8*8LED点阵屏内部的结构电路，并采用红色点阵屏设计拼接成一个16*16的LED点阵显示屏。

设计以STC89C52单片机为主来总体控制显示系统，其中点阵的左右行方向变换通过三极管控制，而点阵的上下列方向变换通过两个型号为74HC595的CMOS级联控制。

整合起来就是利用动态的快速刷新来显示所需内容，从而来实现设计所要达到的显示功能和目的。

关键词：LED点阵；显示屏；单片机；动态扫描AbstractThis graduation design is the research direction to a dot matrix display 16*16 consists of 4 8*8 LED dot matrix screen, plus STC89C52 chip with two 74HC595 CMOS and 16 triodes, through software control to achieve the display and the four display function to translation.First, the paper introduces the structure of the single chip 8*8LED dot matrix screen, and uses the red dot screen design into a 16*16 LED dot matrix display screen. The design of the STC89C52 microcontroller to control the overall display system, including the left and right direction matrix converter control through the transistor, and the direction of transformation through two lattice model control CMOS cascade 74HC595. Integration is the use of dynamic fast refresh to display the required content, so as to achieve the design to achieve the display function and purpose.Keywords:LED dot matrix; Display; SCM; Dynamic scanning&emsp;第一章绪论1.1 设计研究的背景随着社会的发展，越来越多的科学和技术已经应用到我们的日常生产和生活中，我们学会了各种设备的主人也有知识，但我们往往只知道如何使用这些设备，而忽视发展历史和这些设备的原理，所以我们只是作为一个工具的使用者，而不是创造者。

单片机点阵LED电子显示屏设计--硬件设计精品推荐

华南农业大学珠江学院毕业论文（设计）单片机点阵LED电子显示屏设计——硬件设计指导老师：系：信息工程系年级专业：09自动化一班提交日期：2013年3月9日答辩日期：答辩委员会主席（签名）：评阅人（签名）：年月日摘要在大型商场、车站、码头、地铁站以及各类办事窗口等越来越多的场所需要用LED点阵显示图形和汉字。

LED行业已成为一个快速发展的新兴产业，市场空间巨大，前景广阔。

本文介绍了一款以单片机STC89C52RC为制器的LED点阵显示屏系统的设计。

该系统可实现中英文字的显示和动态特效显示。

系统以STC89C52RC单片机控制，由显示驱动模块驱动一个16×16分辨率的LED点阵显示屏的扫描显示。

关键字：单片机；LED点阵显示AbstractNowadays, more and more places need to use LED dot matrix to display Chinese characters and graphics, such as the large shopping malls, railway statI/Ons, docks, subway statI/Ons , varI/Ous kinds of service window and so on. LED industry has become a new and rapidly developing industry with a huge market space and foreground capacI/Ous.This paper introduces a design of the LED lattice display system base on MCU STC89C52RC. The system can display in both Chinese and English characters of the show and from top to bottom and move around the magic show. STC89C52RC receives control commands from PC and shows the code. Driver module drives a 16×16-resolutI/On LED lattice LED’s panel display scan showed.Key words: MCU; lattice LED’s panel display设计说明单片机点阵LED电子显示屏设计是在指导老师给出的任务书并在其指导下完成的。

基于STC89C52的点阵显示设计

基于STC89C52的点阵显示设计作者：陈英芝来源：《中国新技术新产品》2009年第24期摘要:本文介绍的是一种以现时运用最广的LED点阵显示广告牌为参考原型而设计的小型点阵显示。

采用深圳宏晶科技公司出品的STC89C52RC为主体和基础,使用16*16LED点阵,通过串口转USB进行下载更新,显示待定的中文、字符以及数字,显示内容可实现实时更新。

关键词:点阵显示;实时更新;串口;USB1 前言LED点阵显示屏以其亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定的优点迅速成长为平板显示的主流产品,在信息显示领域得到了广泛的应用。

2设计方案选定以PC机为上位机,单片机为核心控制器件,LED点阵显示模块为显示输出设备,外加译码电路和驱动电路,采用串行方式传输的设计方案。

完成本设计方案的重点和难点如下:STC89C52的各I/O口分配和驱动函数的调用;LED点阵显示模块的驱动和相关数据的显示;译码电路和驱动电路的设计。

(1) 系统总体设计点阵式LED汉字显示屏系统由单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路6大部分组成。

系统总体设计框图如图1所示。

单片机模块。

单片机部分采用深圳宏晶科技公司出品的STC89C52RC;电源模块。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

本设计采用USB数据线与PC机通信,故而本系统电源模块直接采用PC机经USB接口供电。

时钟电路模块。

将单片机P05口定义为时钟延迟,经软件设计控制系统的显示延迟。

复位电路模块。

复位电路设计为在需要时,可手动使单片机程序计数器复位清零。

由单片机复位(RESET)引脚连接硬件按钮和利用软件设计控制分别实现复位。

驱动电路模块。

通过阳极驱动电路向16*16点阵送字型码,本设计采用2块74HC595芯片;通过阴极驱动电路对16*16点阵进行列扫描,本设计采用2块74HC138芯片。

74HC595及74HC138芯片。

基于STC89C52的16Χ16点阵屏设计毕业设计

XXXXXXXXX学院毕业论文摘要伴随着科技的进步，LED点阵显示屏作为一种新兴的显示器件走进我们的视野，它是由多个独立的LED发光二极管封装而成。

通过LED点阵显示屏可以显示数字、符号以及文字，凡是用在广告，指示牌，公告牌上。

本设计利是一种基于STC89C52单片机的16*16点阵显示屏的设计，其中STC89C52单片机负责对整个系统进行总体控制，设计中使用4块8*8单红色点阵屏来组成16*16点阵屏，通过单片机串行输入八位并行输出的74LS595来控制点阵的行和列，通过快速的动态刷新来显示我们需要的内容，已达到动态显示的目的。

关键词：点阵单片机动态扫描AbstractAlong with the progress of science and technology, LED dot matrix display screen as a new display devices into our field of vision, it is composed of multiple independent packaged LED light-emitting diodes. Through the LED dot matrix display screen can display Numbers, symbols and words, usually used in advertising, signage, bulletin board.This design is based on an STC89C52 MCU 16 * 16 dot matrix display screen design, including STC89C52 microcontroller is responsible for overall control, the system used in the design of 4 pieces of 8 * 8 dot matrix screen to form a single red 16 * 16 dot matrix screen, by 74 single chip microcomputer serial input eight parallel output ls595 to control the row and column of the matrix, by using the fast dynamic refresh to display the contents of the we need, has reached the purpose of dynamic display.Keywords: dot matrix single-chip dynamic scan目录摘要 (2)目录 (3)第1章绪论 (4)1.1 课题的研究背景 (4)1.1.1 LED电子显示屏概述 (4)1.1.2 LED电子显示屏的分类 (4)1.1.3 设计任务 (5)1.2 MCS-51系统单片机简介 (5)第2章总体设计 (7)2.1 系统概述 (7)2.1.1 显示单元的选择 (7)2.1.2 滚屏方式选择 (7)2.1.3 关于屏幕的可扩展性 (7)2.1.4 单片机控制器的考虑 (7)2.1.5 关于点阵数据的存储方式 (8)第3章硬件电路设计 (8)3.1 整体设计框图 (8)3.2 主控电路 (9)3.2.1 STC89C52 单片机简介 (9)3.3 LED点阵显示电路 (19)3.3.1 74LS595的总体特点和工作原理 (19)3.4整体电路 (20)第4章软件实现 (21)4.1 概述 (21)4.2系统轨范方案设计 (21)4.2.1主轨范设计 (22)4.2.3延时函数 (23)4.2.4行选列选控制 (23)参考文献 (25)附录1：电路原理图 (26)附录2： LED点阵显示源轨范 (27)元件清单 (45)第1章绪论1.1 课题的研究背景本文主要围绕点阵的特点开展的点阵设计，设计中的难度诸多如限流电阻的计算，扫描时间的控制等，下面我们就介绍下点阵的概况。

基于单片机的LED点阵图文显示控制设计

毕业设计课题名称基于单片机的LED点阵图文显示控制设计院/专业机械工程学院/ 机电一体化班级机电1311班学号学生姓名指导教师：2016年5月24日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要LED的点阵图文显示目前被广泛应用于各个方面，尤其当LED点阵图文显示与功能强大且价格低廉的单片机，其化学效应异常剧烈，单片机不仅丰富了LED点阵图文显示的应用范围，也增强了其实用性。

本次毕业设计就是针对STC89C52单片机作为驱动LED的图文显示控制的芯片，主要阐述了单片机的硬件结构，工作原理及方式，LED的工作方式及原理以及相关软件的运行。

研究了单片机对LED点阵显示屏的控制技术。

在以上理论为基础的前提下，我设计了搭建基于单片机的LED图文点阵图文显示控制的电路，并用相关的元器件，在万用电路板上以焊接的形式，实现了单片机对LED点阵显示屏的图文控制，并最终达到预期设计要求。

关键词：LED；单片机；点阵控制┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊ABSTRACTLED lattice of graphic display has been widely applied in various aspects, especially when the LED dot-matrix graphic display and powerful and low cost of single chip microcomputer, the chemical effect unusually intense, single-chip microcomputer not only enriched the application range of the LED lattice graphic display, also enhanced its usefulness.This graduation design is aimed at the STC89C52 single-chip microcomputer as the drive LED graphic display control chip, mainly expounds the hardware structure of single chip microcomputer, working principle and mode, working way and principle of the LED and the operation of relevant software.Studies the technique of single-chip microcomputer control of the LED dot matrix display screen.On the premise of theory on the basis of above, I designed the building graphic dot-matrix LED graphic display based on MCU control circuit, and related components in universal circuit boards in the form of welding, implements the single-chip microcomputer control of LED dot matrix display screen shots, and ultimately achieve the design requirements.Key Words: LED；Singlechip；Dot matrix control┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第一章绪论 (1)1.1 选题背景及研究意义 (1)1.2 单片机与LED图文显示的应用现状 (1)1.3 论文工作内容 (2)第二章设计原理与总体方案 (3)2.1 设计原理 (3)2.2 总体方案 (3)第三章相关理论技术与相关软件介绍 (5)3.1 什么是单片机 (5)3.2 单片机发展概况 (6)3.3 什么是POV (6)3.4 LED相关技术 (7)3.5 TC89C52单片机介绍 (9)3.6 11.0592mhz晶振 (12)3.7 排阻 (13)3.8 USB接口 (14)3.9 锁存器74HC595 (14)3.10 KEIL软件 (16)3.11 Proteus软件 (16)3.12 字符代码生成器 (17)第四章系统硬件设计 (18)4.1 锁存器LED电路 (18)4.2 时钟脉冲电路 (18)4.3 复位电路 (19)第五章系统软件设计 (22)5.1 显示驱动程序 (22)5.2 系统主程序 (23)第六章软件仿真与硬件实现 (24)6.1 软件仿真 (24)6.2 程序下载 (25)6.3 硬件实现 (25)第七章总结 (26)致谢 (27)参考文献 (28)附录 (29)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章绪论1.1 选题背景及研究意义近年来，随着单片机技术的迅猛发展，LED发光管的大量出现，使得电子广告屏的大屏化，高亮度化成为可能，与传统的霓虹灯广告相比，其优秀的色彩显示，独特的可修改性被发挥的淋漓尽致。

C52单片机的LED点阵显示屏设计

基于C52单片机的LED点阵显示屏设计摘要现代社会中各种信息时刻的出现在人们的生活视线中，想让大家更好的，方便的获得这样的信息，LED显示屏发挥了很大的作用，包括在商场门口、公交站台、会议室、商店、售票大厅、银行等场所，各种信息都可以通过LED显示屏显示，让客户、路人、顾客更多的获取他们想要的信息。

本文介绍了LED点阵汉字显示屏的设计与实现过程。

文中从显示原理和显示屏驱动电路设计，到软件的全部过程都分别做了分析和阐述，并附加了明确的程序流程说明。

本文以单片机AT89C52为控制器的LED点阵显示屏系统的设计，用74HC154、74HC593和74HC138对LED点阵进行行列驱动。

该系统可以实现中英文字符的显示和动态特效显示。

并且可以采取级连的方式来扩大显示屏幕的尺寸以达到增加显示内容的目的。

显示字模数据由单片机输入显示，点阵的点亮过程由程序控制，经过驱动电路进行行列驱动，由显示驱动模块驱动一个16×16分辨率的LED点阵显示屏的扫描显示。

选用的AT89C52单片机具有价格低廉程序写入方便的特点使得整个系统方便维护和检修。

除此之外，该系统只占用了单片机少量的I/O口和内存，为系统留下了功能扩展的空间。

关键词：AT89C52;LED点阵显示；行驱动；列驱动Based on the single chip microcomputerC52 destem designAbstractAll kinds of information in the modern society appear in people's life, want you to get better, convenient such information, the LED matrix display screen has played a large role in the bazaar, including public platform, conference room, hall, Banks stores, ticketing, etc all kinds of information can be displayed through the LED make more customers, clients, stranger for the information they want. The paper introduces the characters of LED matrix display screen design and implementation. This shows principle and display driver circuit design, the entire process of software are analyzed and expounded respectively, and the specific processes.Based on the single chip microcomputer controller for the AT89C52 system destem design, with 74 HC154, 74 HC593 and 74 of LED dot matrix for LS138 listed line driver. The system can realize the display and dynamic in both Chinese and English characters that special effects. And by the way level can even to expand the size of the screen in order to achieve the purpose of that increase the content. Display font data input by single-chip microcomputer, according to the light by program dot matrix process control, after driving circuit driver ranks, the display driver modules drive a 16 × 32 resolution of LED dot matrix display scanning display. The selection of AT89C52 single chip microcomputer is inexpensive program to the characteristics of the whole system makes for easy maintenance and repair. In addition, the system only take the single-chip a small amount of I/O mouth and memory, left for the system function extension of space. Keywords: AT89C52; Of LED dot matrix display; Line drive; Column drive目录第一章绪论 (1)1.1LED点阵显示屏背景 (1)1.2LED显示屏控制技术状况 (3)1.2.1异步控制技术和同步控制技术 (3)1.2.2串行传输与并行传输技术 (4)1.2.3动态扫描与静态锁存技术 (5)1.2.4自动检测及远程控制技术 (5)1.3选题意义 (5)第二章芯片简介 (6)2.1AT89C52单片机概述 (6)2.2 74HC154译码器概述 (10)2.3 74HC138译码器概述 (11)2.4 74HC573锁存器概述 (12)第三章系统硬件设计 (13)3.1硬件整体设计概述及功能分析 (13)3.2AT89C51最小系统及其扩展 (13)3.2.1时钟振荡器 (15)3.2.2复位电路设计 (16)3.2.3并行RAM扩展 (17)3.3控制单元设计 (17)3.4译码电路设计 (18)3.5锁存电路 (19)3.6显示屏阵列 (20)3.6.1 列驱动电路 (21)3.6.2 行驱动电路 (22)第四章系统软件设计 (23)4.1程序设计 (23)4.2显示程序的设计 (24)4.3 汉字显示子程序 (27)第五章系统仿真和调试 (29)5.1 仿真环境介绍 (29)5.2 仿真过程与结果 (29)5.2.1 绘制电路图 (29)5.2.2 Hex文件的生成 (30)5.2.3 运行结果 (32)5.3硬件调试 (33)5.4调试结果分析 (34)5.5性能分析 (34)第六章总结 (35)附录 (36)参考文献 (42)致谢 (43)第一章绪论1.1LED点阵显示屏背景单片机自20世纪70年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，发展很快。

基于STC89C52单片机的模拟屏显示控制系统毕业设计

本科基于STC89C52单片机的模拟屏显示控制系统院系电子电气工程系专业电气工程及其自动化班级09级电气1班学号200995014012学生姓名指导教师基于STC89C52单片机的模拟屏显示控制系统摘要：论文阐述了基于STC89C52单片机的模拟屏控制系统的硬件电路原理图设计，以及系统软件设计中的时序控制部分和片选部分的实现过程和方法。

该系统采用STC89C52单片机为控制中心,并用MAX232芯片来实时采集传输外部数据，通过单片机的控制，实现相应数据在模拟显示屏上的显示。

系统包括地址锁存模块，时序控制模块，片选模块，显示报警模块四个部分，能够实现报警数据的实时采集和处理，时序控制模块，液晶屏不同显示模式的切换以及报警等功能。

关键词：单片机AT89C51；液晶显示；按键控制本次课程设计是依据51单片机的最小系统做的一次系统扩展，该系统的主要设计目的是对一些高危工作区域或者易发事故区域进行监控，能在事故发生后第一时间知道哪一区域发生了问题，从而采取相应的应对措施。

该系统利用51单片机进行系统控制，利用74系列芯片控制时序信号的发生以及输出显示，使得系统高效实用。

关键字： 74HC161；74HC74；74HC595；74HC165；74HC245；74HC573；74HC139；RS232 ；STC单片机AbstractThis paper introduces a AT89S51 single-chip for the controller system destem design the system can realize the display and dynamic in both English and Chinese characters and special effects can be through the level that the way that even to expand the size of the screen in order to achieve the purpose of that increase the content system adopts PC as a PC, PC to the single chip microcomputer control command and the upper machine sent to store display code, receiving and deal with AT89S51 PC control commands and display code, the display driver modules drive a 16 and resolution of LED dot matrix display scan showed that the PC and of communication between the microcontroller using RS 232 C communication standards to achieve chooses AT89S51 is inexpensive program written to the convenient characteristics make Key word: 74HC161；74HC74；74HC595；74HC165；74HC245；74HC573；74HC139；RS232; Single chip microcomputer目录目录 (1)第1章引言 (1)1.1 选题背景及意义 (1)1.1.1 选题的背景 (1)1.1.2 选题的意义 (3)1.2 论文的整体构架 (3)第2章开发工具简介 (5)2.1 KEIL C51软件简介 (5)2.2 Protel 软件简介 (5)第3章设计方案 (7)3.1 总体设计思路 (7)3.2 方案论证 (8)3.2.1 方案一无MCU设计方案 (8)3.2.2 方案二无74HC595设计方案 (8)3.2.3 方案三单片机控制下的移位时钟方案 (9)3.2.4 方案确定 (9)第4章硬件设计 (10)4.1 系统设计原理图 (10)4.1.1 原理图绘制 (10)4.1.2 PCB板制图 (11)4.2 系统各模块介绍 (12)4.2.1 地址锁存器模块 (12)4.2.2 时序信号产生模块 (13)4.2.3 组合逻辑应用 (15)第5章调试结果及分析 (17)5.1 调试结果 (17)5.2 结果分析 (17)第6章结论 (18)6.1 设计结论 (18)6.2 心得体会 (18)参考文献 (19)附录一 (20)附一芯片驱动程序 (20)附二RS-232接口通讯协议解析 (21)致谢 (25)第1章引言1.1 选题背景及意义1.1.1 选题的背景进入21世纪以来，我国信息技术得到快速的发展，LED点阵屏技术也取得突破性进展及愈发成熟的市场销售模式，同时当今社会对电子产品的需求量日趋扩大，以后将迎来LED 新时代，随着社会科技的进步和户外广告的发展，人们对户外媒体的要求也越来越高，传统的路牌、灯箱、单立柱、霓虹灯等表现形式单一的户外媒体已经无法满足受众的需求。
