基于单片机的LED点阵显示课程设计
基于单片机的LED点阵显示屏设计前期报告
三、参考文献
[1] 广弟.朱月秀.冷祖祁.单片机基础[M].北京：北京航空航天大学出版社 2007.
[2] 张毅坤. 单片微型计算机原理及应用.西安电子科技大学出版社 1998.

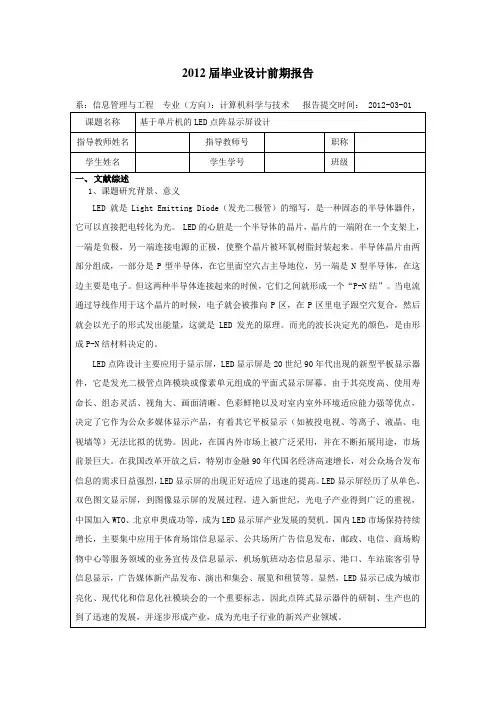

2012届毕业设计前期报告
系：信息管理与工程专业（方向）：计算机科学与技术报告提交时间：2012-03-01
课题名称
基于单片机的LED点阵显示屏设计
指导教师姓名
指导教师号
职称
学生姓名
学生学号
班级
一、文献综述
1、课题研究背景、意义
LED就是Light Emitting Diode（发光二极管）的缩写，是一种固态的半导体器件，它可以直接把电转化为光。 LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。而光的波长决定光的颜色，是由形成P-N结材料决定的。
最近十年，高亮度化、全色化一直是LED材料和器件工艺技术研究的前沿课题。超高亮度(UHB)是指发光强度达到或超过100mcd的LED，又称坎德拉(cd)级LED。高亮度A1GaInP和InGaN LED的研制进展十分迅速，现已达到常规材料GaA1As、GaAsP、GaP不可能达到的性能水平。1991年日本东芝公司和美国HP公司研制成InGaA1P 620nm橙色超高亮度LED，1992年InGaA1p590nm黄色超高亮度LED实用化。同年，东芝公司研制InGaA1P 573nm黄绿色超高亮度LED，法向光强达2cd。1994年日本日亚公司研制成InGaN 450nm蓝(绿)色超高亮度LED。至此，彩色显示所需的三基色红、绿、蓝以及橙、黄多种颜色的LED都达到了坎德拉级的发光强度，实现了超高亮度化、全色化，使发光管的户外全色显示成为现实。我国发展LED起步于七十年代，产业出现于八十年代。全国约有100多家企业，95%的厂家都从事后道封装生产，所需管芯几乎全部从国外进口。通过几个“五年计划”的技术改造、技术攻关、引进国外先进设备和部分关键技术， 使我国LED的生产技术已向前跨进了一步。
基于单片机的LED点阵显示屏的设计
基于单片机的LED点阵显示屏的设计LED点阵显示屏是一种常见的显示设备，它通过控制各个LED的亮灭来显示文字、图形或动画。
在这篇文章中，我们将介绍基于单片机的LED 点阵显示屏的设计。
一、设计目标设计一个基于单片机的LED点阵显示屏，使其能够显示各种文字、图形和动画。
同时，要求显示屏的显示效果清晰、稳定，能够满足日常使用的需求。
二、设计方案1.硬件设计（1）点阵屏：选择合适的点阵屏作为显示屏的输出设备。
点阵屏的种类有很多，常见的有8x8、16x16和32x32等不同尺寸的点阵屏。
根据实际需求选择合适的尺寸。
（2）单片机：选择一块适合的单片机作为控制器。
单片机的选择需要考虑其计算能力、扩展性和易用性等因素。
（3）扩展模块：根据需要，可以选择添加一些额外的扩展模块，如按键模块、声音模块等，以增加显示屏的功能。
（4）电源模块：为显示屏提供稳定的电源，以保证其正常工作。
2.软件设计（1）驱动程序：编写驱动程序，通过单片机控制各个LED的亮灭。
根据点阵屏的不同类型，编写相应的驱动程序。
（2）显示程序：编写显示程序，将要显示的文字、图形或动画转换成相应的点阵数据，然后通过驱动程序显示在点阵屏上。
（3）用户界面：设计一个用户界面，使用户能够方便地输入要显示的文字、选择图形或动画等，然后通过单片机控制显示屏显示出来。
三、实施步骤1.硬件部分（1）按照设计方案选择合适的点阵屏、单片机和扩展模块，并连接它们。
（2）根据点阵屏的引脚定义，设计相应的电路板，并进行制作。
（3）将单片机和扩展模块焊接到电路板上，并连接好相应的引脚。
（4）连接电源模块，为整个系统提供电源。
2.软件部分（1）根据点阵屏的类型，编写相应的驱动程序。
（2）编写显示程序，将要显示的文字、图形或动画转换成点阵数据。
（3）设计用户界面，编写相应的程序，将用户输入的内容转换成可显示的数据。
（4）将驱动程序、显示程序和用户界面程序上传到单片机。
四、测试与调试完成硬件和软件的设计后，进行测试与调试。
基于51单片机的LED点阵显示屏系统的设计
基于51单片机的LED点阵显示屏系统的设计摘要：本篇论文主要介绍基于51单片机的LED点阵显示屏系统的设计方案。
该系统通过51单片机进行数据处理，并将数据在LED点阵显示屏上进行展示，具有显示效果好、成本低等优点。
论文主要介绍了硬件电路设计、程序设计、PCB设计以及实验结果等内容，对基于51单片机的LED点阵显示屏系统的实用性进行了探讨。
关键词：51单片机、LED点阵显示屏、硬件电路设计、程序设计、PCB设计、实验结果一、引言LED点阵显示屏是一种广泛应用于各种场合，如宣传广告、商店展示、显示器等领域的显示设备。
与传统的显示屏相比，LED点阵显示屏具有显示效果好、成本低等优点。
近年来，随着51单片机技术的不断发展，基于51单片机的LED点阵显示屏系统在各个领域得到了广泛的应用。
本文主要介绍基于51单片机的LED点阵显示屏系统的设计方案。
该系统通过51单片机进行数据处理，并将数据在LED点阵显示屏上进行展示，具有良好的实用性和经济效益。
论文主要包括硬件电路设计、程序设计、PCB设计以及实验结果等部分。
二、硬件电路设计1. 系统框图基于51单片机的LED点阵显示屏系统的硬件。
2. 数码管显示电路基于51单片机的LED点阵显示屏系统的中，采用BCD数码管进行数据输入。
BCD数码管共四位，每一位数字独立控制。
数码管显示电路主要包括74HC595移位寄存器、串联$k$向$n$型译码器以及BCD数码管组成。
采用74HC595移位寄存器可以将多个BCD数码通过串联方式连接在一起，从而减少了输出引脚的数量。
通过寄存器的移位方式，可以实现控制数据的输入和输出。
3. LED点阵显示电路在本系统中，采用了8*8共阴极的LED点阵显示屏，并通过双向移位寄存器74HC595将数据的控制信号传输到LED点阵显示屏。
在具体的控制方案中，将LED点阵显示屏划分为8*8个小块，每个小块对应一个控制信号，通过移位寄存器将每一个小块的控制信号输出到LED 点阵上。
基于单片机的LED点阵显示屏设计
基于单片机的LED点阵显示屏设计LED点阵显示屏是一种常用的电子显示设备，可以用于显示各种图像、文字和动画效果。
它由多个LED点阵组成，通过单片机控制，可以实现对显示内容的控制。
一、LED点阵显示屏的基本原理LED点阵显示屏是由多个LED灯组成的，每个LED可以亮或灭，通过对这些LED的亮灭控制，可以显示出各种图像和文字。
LED点阵显示屏通常由行和列组成，LED点阵的每个交叉点称为像素，可以通过对不同的像素设置来控制显示屏显示的内容。
控制LED点阵显示屏的核心是单片机，单片机通过GPIO口来控制LED点阵的行和列，从而实现对每个像素的控制。
在显示过程中，单片机通过扫描的方式，逐个点亮每一个像素，从而形成完整的图像。
二、LED点阵显示屏的设计步骤1.硬件设计硬件设计包括选取适合的LED点阵、编码器、单片机等元件，并进行电路原理图和PCB设计。
2.软件设计软件设计主要包括编写控制程序，实现对LED点阵的控制。
在编写程序时，需要了解单片机的特性和寄存器的使用方法，掌握相应的编程语言。
3.点阵扫描点阵扫描是将图像或文字分解为一个个像素，并通过控制LED点阵的亮灭来绘制出图形或文字。
点阵扫描可以采用行扫描或列扫描的方式，具体的实现方式根据实际需求来确定。
4.图像转换图像转换是将要显示的图像或文字转换为控制LED点阵的像素点的亮灭状态。
可以通过编写程序来实现图像的灰度处理、二值化等操作，使得图像在点阵显示屏上具有良好的效果。
5.动画效果除了静态图像和文字的显示，还可以通过编写程序实现动态的图像和文字显示效果。
例如通过对LED点阵的亮灭控制来实现滚动、闪烁等动画效果，使得显示效果更加生动。
三、应用领域LED点阵显示屏广泛应用于各个领域，如室内显示屏、室外广告牌、交通信号灯、舞台背景等。
由于其体积小、成本低、效果好等特点，被广泛使用。
四、设计注意事项1.选择合适的LED点阵和单片机，根据实际需求来确定其规格和性能。
基于51单片机的LED点阵显示屏系统的设计与实现
基于51单片机的LED点阵显示屏系统的设计与实现一、引言随着科技的发展，LED点阵显示屏已经成为了广告、公告栏、车载显示屏等各个领域的重要组成部分。
本文将基于51单片机，设计并实现一个LED点阵显示屏系统。
二、系统设计1.系统硬件设计系统硬件由以下组成部分构成：-51单片机：作为系统的控制中心，负责控制点阵的亮灭以及显示内容的刷新。
-LED点阵：采用常用的8×8点阵显示屏，共64个LED灯，用于显示文字、图形等内容。
-驱动电路：由8个NPN型晶体管构成的列激活电路和8个PNP型晶体管构成的行激活电路，用于控制点阵灯的亮灭。
-电源：为系统提供工作电压，需要稳定的直流电源。
2.系统软件设计系统软件主要包括以下功能：-初始化：对系统硬件进行初始化，包括设置I/O引脚的方向、初始化计时器等。
-显示内容控制：通过控制51单片机的I/O口，向LED点阵发送要显示的内容，包括文字、图形等。
-刷新显示：通过定时器中断，控制点阵的显示周期，使得点阵灯在适当的时间内亮灭，实现流畅的显示效果。
三、系统实现1.硬件实现根据系统硬件设计，搭建相应的电路板，包括51单片机、LED点阵、驱动电路等。
根据电路原理图进行布线，并进行必要的焊接工作。
2.软件编程使用汇编语言或C语言编写单片机程序，实现系统软件设计中的各个功能。
具体步骤包括：-配置51单片机的I/O口，设置为输出端口，并连接到LED点阵和驱动电路。
-初始化计时器，设置定时器中断的周期，用于刷新点阵显示。
-编写显示内容的控制函数，通过对I/O口的控制，向LED点阵发送相应的数据。
-编写中断服务函数，在每次中断发生时，刷新点阵显示。
-编译、烧录程序到51单片机，并将其与其它硬件模块连接。
3.系统测试与优化通过实际测试，检验系统硬件和软件是否正常工作。
根据系统的实际表现进行调整和优化，确保点阵显示的效果稳定而流畅。
四、结论本文基于51单片机，设计并实现了LED点阵显示屏系统。
单片机课程设计之LED点阵电子显示屏设计

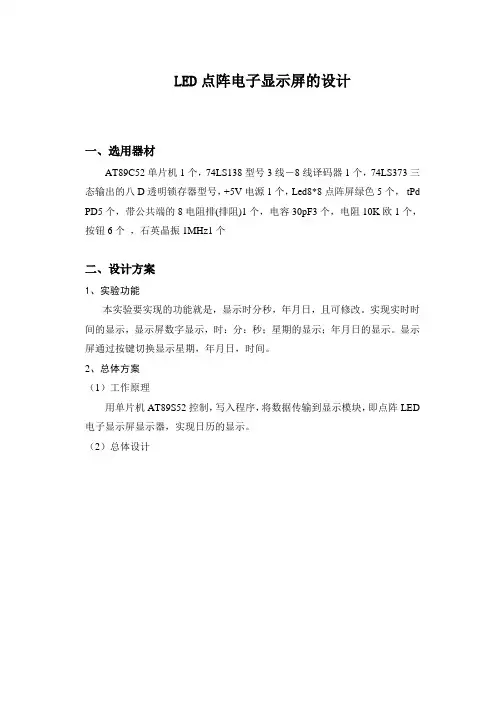

LED点阵电子显示屏的设计一、选用器材AT89C52单片机1个，74LS138型号3线－8线译码器1个，74LS373三态输出的八D透明锁存器型号，+5V电源1个，Led8*8点阵屏绿色5个，tPd PD5个，带公共端的8电阻排(排阻)1个，电容30pF3个，电阻10K欧1个，按钮6个，石英晶振1MHz1个二、设计方案1、实验功能本实验要实现的功能就是，显示时分秒，年月日，且可修改。
实现实时时间的显示，显示屏数字显示，时：分：秒；星期的显示；年月日的显示。
显示屏通过按键切换显示星期，年月日，时间。
2、总体方案（1）工作原理用单片机AT89S52控制，写入程序，将数据传输到显示模块，即点阵LED 电子显示屏显示器，实现日历的显示。
（2）总体设计电路图LED和52单片机配合实现时间显示功能。
显示模块为点阵LED电子显示屏显示器，把单片机中的数据显示出来。
该电路是通过按键来切换各种显示要求。
3、方案论证（1）显示部分:显示部分是本次设计最核心的部分，对于LED8*8点阵显示有以下两种方案：静态显示，即将每个二极管的状态分别用1和0表示，0则无电流，为暗，1则有电流，为亮。
若给每个二极管一个驱动电路，一个图像输入后，所有LED的状态保持到下一个图像。
对于静态显示方式，所需的译码驱动装置很多，引线多而负责，成本高，可靠性也低。
动态显示，即对每一个LED屏进行分割，对组成图像的各个部分分别显示，这样利用人眼的暂留效应和发光二极管发光时间的长短，也同样可以实现显示功能，这样就可以避免静态显示出现的问题。
但是，设计上如果处理不当，容易造成图像闪烁的问题，因此合理的涉及要保证驱动电路容易实现而且保证图像稳定补闪烁。
本实验采用软件实现数字时钟。
原理为：在单片机内部存储器分别存放时钟的年、月、日、时、分、秒、星期的信息。
利用定时器与软件结合实现1秒定时中断，每产生一次中断，存储器内相应的秒值加1；若秒值达到60，则清零且相应的分值加1；若分值达到60，则清零且相应的时值加1；若相应的时值达到24，则清零且相应的日值加1；若相应的日值分别达到29，30，31时，根据判断来增加月值；若相应的月值达到12时，清零且年值加1。
基于51单片机的8乘8led点阵显示屏的设计
基于单片机的8*8LED点阵显示屏的设计随着单片机在各个领域的广泛应用，许多用单片机作控制驱动LED显示屏也应运产生。
本系统设计使用单片机MCS-51控制扫描方法实现LED点阵显示器的字符的显示，介绍了用单片机进行显示系统开发的方法，单片机软件、硬件调试技术，还有点阵显示驱动扩展的一般方法。
1.引言1.1 研究的目的、意义LED因其体积小，耗电量低，亮度及环保等优点而被广泛应用于公共场所的大屏显示上，LED点阵大屏可应用于户外广告，交通导航，大厅公告，比赛的多媒体实时显示等领域。
本设计作品的用途正是在于实现大屏显示的核心功能，即汉字的显示，可实际应用于简单的显示系统中，如简单的排队叫号显示屏，电梯显示屏等。
通过此次设计将单片机软硬件结合起来对程序进行编辑，校验，锻炼实践能力和理论联系实际的能力。
1.2 本设计所要做的工作为了完成该设计实现，经过考虑论证，决定分为以下几个阶段进行：(1)对课题进行全面的分析，明确系统要实现的功能，大致了解要解决的问题，制定总的设计方案；(2)根据论证设计硬件系统并画出电路图，并根据电路图在面包板上连接电路图；(3)在硬件的基础上设计软件程序；(4)利用仿真器编译软件程序，进行调试仿真；(5)把调试成功的程序利用烧入器烧入到芯片中去；(6)把固化好程序的芯片插入到实际应用系统，投入到实际使用。
2．系统设计方案2.1系统构成框图3．硬件电路设计3.1 主要器件介绍3.1.1 LED点阵LED点阵显示屏采用1个8*8共64个象素的点阵，通过LED点阵资料判断出该点阵的引脚分布，如图3.1所示。
8*8的LED点阵为单色共阳模块，单点的工作电压为正向(Vf)=1.8v,正向电流(if)=8-10MA。
静态点亮器件时(64点全亮)总电流为640mA。
总电压为1.8v,总功率为1.15w.动态时取决于扫描频率(1/8或1/16秒),单点瞬间电流可达80-160mA。
图3.1点阵LED扫描法介绍点阵LED一般采用扫描式显示，实际运用分为三种方式：(1)点扫描(2)行扫描(3)列扫描若使用第一种方式，其扫描频率必须大于16*64=1024HZ，周期小于1MS即可。
基于单片机的LED点阵显示屏的设计报告
基于单片机的LED点阵显示屏的设计报告设计报告：基于单片机的LED点阵显示屏一、设计背景随着科技的不断进步和人们对信息的需求日益增长，LED点阵显示屏逐渐成为一种常见的信息显示方式。
它广泛应用于各种领域，如室内外广告、公告牌、交通信号灯等。
本设计报告旨在介绍一种基于单片机的LED 点阵显示屏的设计方案。
二、设计原理本设计采用了以常用的Arduino单片机为控制核心，结合LED点阵显示屏模块，通过控制单片机的GPIO口，实现对LED点阵显示屏的控制。
三、设计流程1.硬件设计：选择合适的LED点阵显示屏模块，并了解其接口定义和控制方式；根据LED点阵显示屏模块的接口定义，设计相应的电路连接，并进行连线布局；为单片机提供稳定的电源，并确保单片机与LED点阵显示屏之间的数据线路连接正确。
2.软件设计：编写单片机的控制程序，采用合适的编程语言（如C语言）；根据LED点阵显示屏的控制方式，编写相应的模块以实现对显示内容的控制，如亮度控制、位选控制等；通过单片机的GPIO口与LED点阵显示屏模块进行数据传输，根据需要的显示内容进行相应的控制。
四、关键技术1.单片机控制：通过单片机的GPIO口与LED点阵显示屏模块进行数据传输，实现对其显示内容的控制。
2.显示内容控制：根据具体需求，编写合适的控制程序，通过控制单片机的GPIO口，实现对LED点阵显示屏模块的亮度、显示内容等进行控制。
3.位选控制：通过控制LED点阵显示屏模块的位选引脚，实现多个LED点阵模块的级联显示，以扩展显示屏的显示面积。
五、实验结果及优化经过系统的实验和调试，基于单片机的LED点阵显示屏实现了预期功能，能够正常显示所需的内容，并且具备一定的亮度控制和位选控制功能。
同时，根据实际应用需求，对设计方案进行优化，如增加红外遥控功能、集成温度传感器等，以提升用户体验和功能扩展性。
六、总结与展望本设计报告介绍了一种基于单片机的LED点阵显示屏的设计方案。
基于单片机的LED点阵显示课程设计
1 LED电子显示屏原理1.1 L ED电子显示屏概述LED电子显示屏（Light Emitting Diode Panel）是由几百--几十万个半导体发光二极管组成的像素点，按矩阵均匀排列组成。
利用不同的半导体材料能够制造不同色彩的LED像素点。
目前应用最广的是红色、绿色、黄色。
而蓝色和纯绿色LED的开发已经达到了有历时期。
LED显示屏是一种通过操纵半导体发光二极管的亮度的方式，来显示文字、图形、图像、动画、行情、视频、录像信号等各类信息的显示屏幕。
LED显示屏分为图文显示屏和条幅显示屏，均由LED矩阵块组成。
图文显示屏可与运算机同步显示汉字、英文文本和图形；而条幅显示屏那么适用于小容量的字符信息显示。
LED显示屏因为其像素单元是主动发光的，具有亮度高，视角广、工作电压低、功耗小、寿命长、耐冲击和性能稳固等优势。
因此被普遍应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业治理和其它公开场合。
LED显示屏的发展前景极为广阔，目前正朝着更高亮度、更高气候耐受性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
1.2 LED显示屏动态显示原理LED点阵显示系统中各模块的显示方式：有静态和动态显示两种。
静态显示原理简单、操纵方便，但硬件接线复杂，在实际应用中一样采纳动态显示方式，动态显示采纳扫描的方式工作，由峰值较大的窄脉冲电压驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的列数据信号，反复循环以上操作，就可显示各类图形或文字信息。
点阵式LED汉字广告屏绝大部份是采纳动态扫描显示方式，这种显示方式巧妙地利用了人眼的视觉暂留特性。
将持续的几帧画面高速的循环显示，只要帧速度高于24帧/秒，人眼看起来确实是一个完整的，相对静止的画面。
最典型的例子确实是电影放映机。
在电子领域中，因为这种动态扫描显示方式极大的缩减了发光单元的信号线数量，因此在LED显示技术中被普遍利用。
单片机课程设计--+16x16点阵LED电子显示屏的设计
单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。
当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。
该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。
显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。
但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。
对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。
采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。
即在显示本行各列数据的同时, 传送下一行的列数据。
为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。
对于列数据准备来说, 它应能实现串入并出的移位功能。
这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。
系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。
一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。
基于单片机的点阵LED显示屏设计
基于单片机的点阵LED显示屏设计点阵LED显示屏是一种常见且重要的显示技术，可以广泛应用于各种电子设备中。
它由许多LED点阵组成，可以显示各种字符、数字、符号和图像。
在设计基于单片机的点阵LED显示屏时，需要考虑以下几个方面：硬件设计、软件设计和用户界面设计。
硬件设计方面，需要选择合适的单片机和点阵LED模块。
单片机可以选择常用的51系列或AVR系列，具有较好的性能和易用性。
点阵LED模块可以选择常见的8x8、16x16或32x32等规格，也可以根据需要定制。
接下来是电路设计，需要为单片机和点阵LED模块设计适当的电源和驱动电路。
单片机通常需要稳定的5V电源，可以使用稳压芯片实现；点阵LED模块需要驱动电路将单片机的控制信号转换为适当的电流和电压。
可以采用常用的行列扫描法，通过行驱动IC和列驱动IC实现。
软件设计方面，需要编写单片机的控制程序，实现将字符、数字、符号和图像显示在点阵LED模块上。
可以使用C语言或汇编语言进行编程。
首先需要定义字符、数字、符号和图像的数据，然后通过单片机的GPIO 口输出控制信号，将数据发送到点阵LED模块对应的位置。
用户界面设计方面，可以根据实际需求设计相应的用户界面。
可以添加按键、旋转编码器等输入设备，方便用户进行操作。
可以设计菜单、选择项、调整参数等功能，扩展点阵LED显示屏的应用范围。
在实际设计过程中，还需要考虑一些细节问题。
比如，如何进行点阵LED模块的布局和焊接、如何进行电路的调试和优化、如何添加保护电路和减少功耗等。
总之，基于单片机的点阵LED显示屏设计是一个综合性的工程，需要充分考虑硬件、软件和用户界面等方面的要求。
通过合理的设计和实施，可以实现丰富的显示功能和用户友好的操作界面，满足不同应用场景的需求。
基于51单片机的LED点阵显示屏系统的设计与实现课程设计报告书
课程设计题目：基于单片机的点阵电子显示屏设计（显示大学人民武装学院信息工程系）毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知，除文中已经注明引用的容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。
对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示意。
作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。
有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。
学校可以公布论文（设计）的全部或部分容。
的论文（设计）在解密后适用本规定。
作者签名：指导教师签名：日期：日期：注意事项1.设计（论文）的容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订基于单片机的点阵电子显示屏设计摘要：本文介绍了一款以单片机AT89S51为控制器的LED点阵显示屏系统的设计。
《2024年基于AT89C51单片机的LED点阵显示系统设计》范文
《基于AT89C51单片机的LED点阵显示系统设计》篇一一、引言随着科技的进步和电子设备的普及，LED点阵显示系统因其独特的显示效果和灵活性被广泛应用于各种领域。
本文将介绍一种基于AT89C51单片机的LED点阵显示系统设计，旨在提供一种可靠、高效的LED点阵显示解决方案。
二、系统概述本系统以AT89C51单片机为核心控制器，通过驱动电路控制LED点阵模块进行显示。
系统主要由AT89C51单片机、电源电路、驱动电路和LED点阵模块等部分组成。
其中，AT89C51单片机负责处理输入信号、控制驱动电路，从而实现对LED点阵的显示控制。
三、硬件设计1. 单片机选择：本系统选用AT89C51单片机作为核心控制器，其具有高性能、低功耗、易编程等优点，适用于各种嵌入式系统。
2. 电源电路：电源电路为系统提供稳定的电源，包括正负电源。
其中，正电源用于驱动LED点阵模块，负电源用于提供参考电压。
3. 驱动电路：驱动电路是连接单片机与LED点阵模块的桥梁，负责将单片机的控制信号转换为驱动LED点阵的电流信号。
本系统采用适当的驱动芯片和电路设计，以保证驱动能力和稳定性。
4. LED点阵模块：LED点阵模块是本系统的显示部分，由多个LED灯珠组成。
通过控制不同灯珠的亮灭，可以实现各种文字、图案和动画的显示。
四、软件设计软件设计是本系统的关键部分，主要包括单片机的编程和控制逻辑设计。
本系统采用C语言进行编程，具有易读、易维护、可移植性强的优点。
在软件设计中，需要根据LED点阵的规格和需求，编写相应的控制程序，实现对LED点阵的精确控制。
同时，还需要考虑系统的实时性和稳定性，以保证系统的正常运行。
五、系统实现在系统实现过程中，需要完成硬件电路的搭建和软件的编写、调试。
首先，根据硬件设计图纸，完成电路板的制作和元器件的焊接。
然后，编写单片机程序，并进行调试和优化。
最后，将程序烧录到单片机中，进行系统测试和验证。
在测试过程中，需要检查系统的各项性能指标，如显示效果、稳定性、实时性等，以确保系统满足设计要求。
LED 点阵显示设计(单片机课程设计)
LED 点阵显示设计利用LED 点阵（16*16 个发光二极管）交替显示自己名字的每个汉字。
一、预备知识:目前, LED 电子显示屏广泛应用于各种公共场所, 如南通大学新校区图书馆底楼LED 大屏幕、新校区学生食堂各种显示菜价的LED 电子屏等, 在车站、码头、机场、商场、医院、宾馆、银行、证券市场等更是随处可见LED 电子显示屏的身影。
实验箱上由4 块8*8 LED 点阵模块组成1 个16*16 的LED 点阵, 每个LED 发光管其实就是1 个像素点, 而通常汉字显示时所需像素点就是16*16。
汉字显示需要“字模生成软件”生成显示的点阵数据, 通常“字模生成软件”支持使用指定字体、指定取点模式及字节排列模式, 支持字体加粗、斜体、删除线、下划线等设置等。
“字模生成软件”的具体使用见课程设计讲解视频。
二、设计目的1.了解、掌握LED 点阵显示的控制原理, 为后续的LCD 显示控制打下基础；2.熟悉、掌握串行输入并行输出移位寄存器的使用；3.掌握单片机串行接口扩展原理和编程方法。
三、设计内容1.设计LED 点阵模块显示控制电路的原理图；2.设计程序流程图；3、编程调试, 在LED 点阵模块上交替显示自己名字的每个汉字, 交替间隔时间控制在0.5~1 秒之间。
四、参考接线LED 点阵模块显示控制所用导线较多, 可参见LED 点阵模块原理说明及实验箱电路原理图。
五、设计步骤程序:ORG 0000HLJMP MAINMAIN:MOV SP,#6FHMOV B,#80HMOV R0,#0MOV R3,#100MAIN_LOOP:MOV DPTR,#LED_TABMOV R1,#8MOV R2,#8MAIN_LOOP_H:MOV A,BMOV P2,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R1,MAIN_LOOP_H MOV P2,#00HMAIN_LOOP_L:MOV A,BMOV P1,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R2,MAIN_LOOP_L MOV P1,#00HDJNZ R3,MAIN_LOOP MOV R3,#100MAIN_LOOP1:MOV R1,#8MOV R2,#8MOV DPTR,#LED_TAB1 MAIN_LOOP_H1:MOV A,BMOV P2,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R1,MAIN_LOOP_H1 MOV P2,#00HMAIN_LOOP_L1:MOV A,BMOV P1,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R2,MAIN_LOOP_L1DJNZ R3,MAIN_LOOP1MOV R3,#100MAIN_LOOP2:MOV R1,#8MOV R2,#8MOV DPTR,#LED_TAB2MAIN_LOOP_H2:MOV A,BMOV P2,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R1,MAIN_LOOP_H2 MOV P2,#00HMAIN_LOOP_L2:MOV A,BMOV P1,ARR AMOV B,ALCALL FASONGLCALL FASONGLCALL DELAYDJNZ R2,MAIN_LOOP_L2MOV P1,#00HDJNZ R3,MAIN_LOOP2 LJMP MAINFASONG:MOV A,@R0MOVC A,@A+DPTRCLR TIMOV SBUF,AJNB TI,$CLR TIINC DPTRRETDELAY:MOV R7,#4DL Y_LOOP:DJNZ R6,$DJNZ R7,DL Y_LOOP RETDELAY2:MOV R7,#250DL Y_LOOP2:MOV R6,#250DJNZ R6,$DJNZ R7,DL Y_LOOP2 RETLED_TAB:DB …….LED_TAB1:DB …….LED_TAB2: DB……..END原理图:。
基于AT89C51单片机的LED点阵显示系统设计
基于AT89C51单片机的LED点阵显示系统设计一、本文概述本文将详细探讨一种基于AT89C51单片机的LED点阵显示系统的设计过程。
LED点阵显示系统，作为现代电子显示技术的重要组成部分，具有亮度高、功耗低、响应速度快、视角大等诸多优点，在各类电子设备中得到了广泛应用。
而AT89C51单片机，作为一款高性能、低功耗的8位CMOS微控制器，凭借其稳定的性能、易于编程和低廉的成本，成为了众多电子项目中的首选芯片。
本文将从系统的设计目标、硬件架构、软件编程以及调试优化等方面进行详细阐述。
我们将明确系统的基本功能和设计要求，为后续的硬件选择和软件设计提供明确的方向。
接着，我们将详细介绍AT89C51单片机与LED点阵显示器的连接方式，以及如何通过编程实现LED点阵的显示效果。
在软件编程部分，我们将使用C语言进行开发，实现LED点阵的动态显示和静态显示功能，并探讨如何通过算法优化显示效果。
我们将对系统进行调试和优化，确保系统在实际应用中的稳定性和可靠性。
通过本文的研究，我们希望能够为电子爱好者和从业人员提供一个基于AT89C51单片机的LED点阵显示系统的完整设计方案，为相关领域的研究和应用提供有益的参考。
二、AT89C51单片机概述AT89C51是Atmel公司生产的一款8位低功耗、高性能CMOS微控制器，属于AT89系列。
它采用40引脚双列直插式封装（DIP），拥有4KB的ISP（在系统可编程）Flash存储器，可以反复擦写1000次以上。
AT89C51单片机集成了高性能的8位CPU和Flash存储单元，具有在系统可编程特性，无需传统编程器，可通过软件实现编程和擦除操作，简化了产品开发流程。
AT89C51单片机内置4KB的Flash ROM，可反复擦写而不影响性能，同时还具有128B的RAM、32个可编程I/O口线、3个16位定时/计数器、一个5向量两级中断结构、一个全双工串行通信口、片内振荡器和时钟电路。
点阵led显示器单片机课程设计
进度要求：
[1] 查阅资料了解74HC595、ULN2003等芯片工作原 理和点阵LED的工作原理。 [2] 编程及调试。 [3] 撰写论文及答辩。
知识准备
[1]单片机中的定时、中断、端口操作及软 件算法。 [2]查阅资料的能力。 [3]Dais、Wave6000、Keil C51编程软件 环境。 [4]Protues仿真软件环境。 MATRIX-5×7-RED
单片机课程设计
----点阵LED显示
握汉字字模软件的使用。 [3]掌握用点阵LED显示汉字的控制方法。
设计内容:在单片机开发板上完成以下 [1]了解SPI总线工作原理和74HC595的工作时序， 并能够用程序控制74HC595输出。 [2]学会点阵LED的动态扫描过程。 [3]能够显示静止的汉字或英文或图像。 [4]能够让屏幕或上或下或左或右动起来。
基于单片机AT89C51控制的LED点阵屏显示时钟_课程设计报告
毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
基于单片机的16×16LED点阵显示屏设计
编号毕业设计（论文）题目基于单片机的16×16LED点阵显示屏设计二级学院电子信息与自动化学院专业测控技术与仪器班级测控一班学生姓名丁徽徽学号 11107030106指导教师米曾真职称副教授时间 2015年6月6日目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 单片机的发展阶段 (1)1.2 单片机的发展趋势 (1)1.3 单片机的特点 (3)1.4 LED简介 (4)1.5 LED的特点 (5)第二章功能要求及方案论证 (6)2.1 功能要求 (6)2.2 显示模块方案论证 (6)第三章系统电路的硬件设计 (9)3.1 设计框图 (9)3.2 单片机的选择 (9)3.3 AT89C51芯片简介 (10)3.4 系统硬件电路的设计 (13)第四章系统的程序设计 (22)4.1程序的编写过程 (22)4.2 程序设计流程图 (24)第五章软件调试及硬件制作 (25)5.1 软件调试及仿真 (25)5.2 硬件制作 (28)结束语 (29)致谢 (30)附录 (37)附录A：16*16点阵显示屏设计程序 (37)附录B：proteus ISIS 软件仿真图 (48)附录C：供电以后16*16点阵实物效果图 (49)附录D：元器件清单列表 (50)摘要本设计是基于单片机AT89C51为核心的由4个8×8的点阵显示屏形成的16×16点阵显示屏设计。
系统的介绍了由AT89C51为控制系统的点阵显示屏动态设计过程。
通过该芯片AT89C51控制一个行驱动器4-16线74HC154译码器和两个列驱动器74HC595级联成串行输入并行输出的移位寄存器来驱动显示屏，该显示屏能显示汉子、字符和图形等。
通过按键控制汉字的滚动切换，能实现汉字的移入移出滚动显示。
文中介绍了led点阵显示屏的设计思路，软件程序编写的过程、调试仿真以及硬件电路的各个部分电路的功能原理等。
单片机控制的系统程序采用的是C语言编写，通过行驱动电路和列驱动电路控制相应led阳极和阴极的电平，就可以有效的控led的亮和灭，所显示的点阵数据可以软件PCtolCD2002标准字库中提取代码。
LED点阵显示屏设计__单片机_课程设计(DOC)
摘要本文研究了基于P89C51单片机LED8×8点阵显示屏的设计并运用Proteus 软件进行原理图绘制，运用Keil软件进行仿真和调试。
主要介绍了LED8×8点显示屏的硬件电路设计、汇编程序设计与调试、Proteus软件绘制原理图和实物制作等方面的内容，本显示屏的设计具有体积小、硬件少、电路结构简单及容易实现等优点。
能帮助广大电子爱好者了解汉字的点阵显示原理，认识单片机的基本结构、工作原理及应用方法，并提高单片机知识技术的运用能力。
利用单片机来设计的系统，既能实现系统所需的功能，也可以满足计数的准确性、迅速性，并且电路简单、操作简单、通用性强。
目录1 绪论 (1)1.1 前言 (1)1.2 选题背景 (1)1.3设计要求 (2)1.4 国内外的研究概况 (2)1.5此次设计研究的主要内容应解决的问题 (2)2 总体设计方案 (3)2.1 硬件电路组成 (3)2.2 系统各单元电路设计 (4)2.2.1 P89C51单片机最小系统 (4)2.2.2 按键控制电路 (4)2.2.3 三极管驱动电路 (4)2.2.4 8×8 LED点阵介绍 (5)2.3 字符的点阵显示原理及字库代码获取方法 (6)3 程序设计 (7)3.1程序流程图 (7)3.2程序设计 (7)4 调试及性能分析 (8)4.1系统调试 (8)4.1.1软件调试 (8)4.1.2硬件调试 (8)4.2设计分析 (8)总结 (9)致谢 (10)参考文献 (11)附录 (12)附录1 原件清单 (12)附录2硬件原理图 (13)附录3程序清单 (14)1 绪论1.1 前言LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。
它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。
同时也可广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。
基于单片机的LED点阵电子显示屏的设计
基于单片机的LED点阵电子显示屏的设计设计任务与要求：设计一种16×32（或16×64）点阵电子显示屏系统，核心控制电路由单片机系统及外围电路、列驱动器和行驱动电路三部分。
系统还包括按键模块、显示模块、通信模块，通过按键实现了汉字、字母和时间之间的切换16×32（或16×64）点阵LED显示。
主要实现以下功能：显示屏无闪烁，亮度适中，亮度可调；按键控制切换数字和字母；能显示特定汉字和字符；争取能实现滚屏显示、实时时间显示功能；与PC机通信更换显示内容。
主要内容：1、方案论证与比较，包括显示方式方案、送数据方案、控制方案、数据存储器。
2、硬件部分的设计，包括按键模块、显示模块、通信模块。
3、软件部分的设计，包括按键部分、显示程序部分、PC机部分。
4、LED显示屏的主要性能指标设计。
5、系统的工作方式环境以及测试。
方案的选择及制定根据设计要求,制定本系统的总体设计框图,如图2-1所示：图2-1系统结构框图本系统由可分成单片机系统及外围电路、列驱动器和行驱动电路三部分。
通过按键实现了汉字、字母和时间之间的切换。
2.1控制器选择这里我们采用常用的8位单片机（89C51）控制。
现在的51系列单片机技术的硬件发展得非常快，出现了许多功能非常强大的单片机，技术比较熟练，应用广泛，因此使用单片机可以实现要求的基本功能。
为了实现多组预存信息,可以外加具有掉电存储功能的EEPROM。
2.2 显示方式方案比较1.静态显示从理论上讲，不论显示字母还是汉字，只要控制这些组成字母或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光亮点灭的方法为静态驱动显示方式。
16×32点阵共有512个发光二极管，显然单片机没有这么多端口中，如果我们采用锁存器来扩展端口中，按8位的锁存器来计算，16×32的点阵需要512/8＝64个锁存器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 LED电子显示屏原理1.1 L ED电子显示屏概述LED电子显示屏（Light Emitting Diode Panel）是由几百--几十万个半导体发光二极管构成的像素点，按矩阵均匀排列组成。
利用不同的半导体材料可以制造不同色彩的LED像素点。
目前应用最广的是红色、绿色、黄色。
而蓝色和纯绿色LED的开发已经达到了实用阶段。
LED显示屏是一种通过控制半导体发光二极管的亮度的方式，来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
LED显示屏分为图文显示屏和条幅显示屏，均由LED矩阵块组成。
图文显示屏可与计算机同步显示汉字、英文文本和图形；而条幅显示屏则适用于小容量的字符信息显示。
LED 显示屏因为其像素单元是主动发光的，具有亮度高，视角广、工作电压低、功耗小、寿命长、耐冲击和性能稳定等优点。
因而被广泛应用于车站、码头、机场、商场、医院、宾馆、GAGGAGAGGAFFFFAFAF银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
LED显示屏的发展前景极为广阔，目前正朝着更高亮度、更高气候耐受性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
1.2 LED显示屏动态显示原理LED点阵显示系统中各模块的显示方式：有静态和动态显示两种。
静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲电压驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的列数据信号，反复循环以上操作，就可显示各种图形或文字信息。
点阵式LED汉字广告屏绝大部分是采用动态扫描显示方式，这种显示方式巧妙地利用了人眼的视觉暂留特性。
将GAGGAGAGGAFFFFAFAF连续的几帧画面高速的循环显示，只要帧速率高于24帧/秒，人眼看起来就是一个完整的，相对静止的画面。
最典型的例子就是电影放映机。
在电子领域中，因为这种动态扫描显示方式极大的缩减了发光单元的信号线数量，因此在LED显示技术中被广泛使用。
以8×8点阵模块为例，说明一下其使用方法及控制过程。
图1中,水平线Y0、Y1……Y7叫做行线，接内部发光二极管的阳极，每一行8个LED的阳极都接在本行的行线上。
相邻两行线间绝缘。
同样，竖直线X0、X1……X7叫做列线，接内部每列8个LED的阴极，相邻两列线间绝缘。
在这种形式的LED点阵模块中，若在某行线上施加高电平（用“1”表示），在某列线上施加低电平（用“0”表示）。
则行线和列线的交叉点处的LED就会有电流流过而发光。
比如，Y7为1，X0为0,则右下角的LED点亮。
再如Y0为1，X0到X7均为0，则最上面一行8个LED全点亮。
GAGGAGAGGAFFFFAFAF图1： (8×8)点阵LED显示模块结构原理及引脚图LED点阵显示器单块使用时，既可代替数码管显示数字，也可显示各种中西文字及符号．如5x7点阵显示器用于显示西文字母．5×8点阵显示器用于显示中西文，8x8点阵可以用于显示简单的中文文字，也可用于简单图形显示。
用多块点阵显示器组合则可构成大屏幕显示器，但这类实用装置常通过PC机或单片机控制驱动。
1.3 Proteus简介Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有GAGGAGAGGAFFFFAFAF限公司）。
它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。
它是目前最好的仿真单片机及外围器件的工具。
虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。
是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，它也支持IAR、Keil和MPLAB等多种编译器。
Proteus软件具有其它EDA工具软件（例：multisim）的功能。
这些功能是：（1）智能原理图设计（ISIS）（2）完善的电路仿真功能（Prospice）（3）独特的单片机协同仿真功能（VSM）GAGGAGAGGAFFFFAFAF（4）实用的PCB设计平台2 硬件设计2.1 总体设计思路设计思路如图2：图2：总体思路框图2.2 设计论证图文显示一般有静态和动态显示两种方案，静态方案虽然设计简单，但其使用的管脚太多，如本设计中16ｘ16的点GAGGAGAGGAFFFFAFAF阵共有256个发光二极管，显然单片机没有这么多的端口，如果我采用锁存器来扩展端口，按8位的锁存器来计算，16ｘ16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16ｘ16的点阵，在实际应用中的显示屏往往要大得多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另外一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套驱动器。
具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（共阳极的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第1行使其燃亮一定时间，然后熄灭；再送出第二行的数据并锁存，然后选通第2行使其燃亮相同的时间，然后熄灭；以此类推，第16行之后，又重新燃亮第1行，反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人GAGGAGAGGAFFFFAFAF眼的视觉暂留现象，就能够看到显示屏上稳定的图形了。
采用扫描方式进行显示时，每一行有一个行驱动器，各行的同名列共用一个驱动器。
显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。
显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输的问题。
从控制电路到列驱动器的数据传输可以采用并列方式或串行方式。
显然，采用并行方式时，从控制电路到列驱动器的线路数量大，相应的硬件数目多。
当列数很多时，并列传输的方案是不可取的。
采用串行传输的方法，控制电路可以只用一根信号线，将列数据一位一位传往列驱动器，在硬件方面无疑是十分经济的。
但是，串行传输过程较长，数据按顺序一位一位地输出给列驱动器，只有当一行的各列数据都以传输到位之后，这一行的各列才能并行地进行显示。
这样，对于一行的显示过程就可以分解成列数据准备（传输）和列数据显示两部分。
对于串行传输方式来说，列数据准备时间可能相当长，在行GAGGAGAGGAFFFFAFAF扫描周期确定的情况下留给行显示的时间就太少了，以致影响到LED的亮度。
解决串行传输中列数据准备和列数据显示的时间矛盾问题，可以采用重叠处理的方法。
即在显示本行各列数据的同时，传送下一列数据。
为了达到重叠处理的目的，列数据的显示就需要具有所存功能。
经过上述分析，就可以归纳出列驱动器电路应具有的功能。
对于列数据准备来说，它应能实现串入并处的移位功能；对于列数据显示来说，应具有并行锁存的功能。
这样，本行已准备好的数据打入并行锁存器进行显示时，串并移位寄存器就可以准备下一行的列数据，而不会影响本行的显示。
2.3系统硬件选择由图2可知此次设计的硬件选择如下：AT89C52单片机1个, 锁存器74LS373芯片1片,非门74LS04芯片1片，4线-16线译码器741454芯片2片，移位GAGGAGAGGAFFFFAFAF寄存器74LS595芯片2片，最后需要构成16*32点阵的MATRIX-8X8-RED芯片4片以及电源和地。
2.4 电路设计原理图本设计的电路设计原理图如图3所示：GAGGAGAGGAFFFFAFAF图3：16*32 LED点阵设计电路原理图由于proteus里没有现成的16*32的点阵芯片，所以我选择4片MATRIX-8X8-RED芯片拼成一块16*32的点阵芯片。
3 软件设计显示屏软件模块包括：初始化程序、主程序、多字滚动、显示程序、扫描程序。
显示程序的主要功能是向屏体提供显GAGGAGAGGAFFFFAFAF示数据，并产生各种控制信号，使屏幕按设计的要求显示。
软件设计中，显示屏的软件系统分为两层；第一层是底层的显示驱动程序，第二层是上层的系统应用程序。
显示驱动程序负责向屏体送显示数据，并负责产生行扫描信号和其他控制信号，配合完成LED显示屏的扫描显示工作。
显示驱动器程序由定时器T0中断程序实现。
系统应用程序完成系统环境设置（初始化）、显示效果处理等工作，由主程序来实现。
3.1 显示驱动程序设计显示驱动程序在进入中断后首先要对定时器T0重新赋初值，以保证显示屏刷新率的稳定，1/16扫描显示屏的刷新率（帧频）计算公式如下：刷频率（帧频）=1/16×T0溢=1/16×f/12（65536-t）其中f位晶振频率，t为定时器T0初值（工作在16位定时器模式）。
然后显示驱动程序查询当前燃亮的行号，从显示缓存区内读GAGGAGAGGAFFFFAFAF取下一行的显示数据，并通过串口发送给移位寄存器。
为消除在切换行显示数据的时候产生拖尾现象，驱动程序先要关闭显示屏，即消隐，等显示数据打入输出锁存器并锁存，然后再输出新的行号，重新打开显示。
显示驱动程序（显示屏扫描函数）流程图如图4所示：图4：显示驱动程序流程图3.2 系统主程序设计本设计的系统软件能使系统LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形和文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
GAGGAGAGGAFFFFAFAF系统主程序开始以后，首先是对系统环境初始化，包括设置串口、定时器、中断和端口；然后以“卷帘出”效果显示图形，停留约几秒；接着向上滚动显示“--------”这几个汉字及一个图形，然后以“卷帘入”效果隐去图形。
由于单片机没有停机指令，所以可以设置系统程序不断的循环执行上述显示效果。
单元显示屏可以接收来自控制器（主控制电路板）或上一级显示单元模块传输下来的数据信息和命令信息，并可将这些数据信息和命令信息不经任何变化地再传送到下一级显示模块单元中，因此显示板可扩展至更多的显示单元，用于显示更多的显示内容。
如果想改变些事内容，先用字模产生字代码，将用这段代码覆盖原来的代码，即可显示你想要的内容。
系统主程序流程图如图5所示：GAGGAGAGGAFFFFAFAF图5：系统主程序流程图3.3 源程序;主程序如下：ORG 0000HSJMP START ;程序开始从START执行ORG 0030H ;程序从0030H单元开始存放 START : MOV 60H , #0 ;60H单元清0，60H单元用于软件延时时的计数MOV 61H , #0 ;61H单元清0，61H单元用于软件延时时的计数D0: MOV R0,#165 ;中文字幕往左滚动一次需要读GAGGAGAGGAFFFFAFAF取数据165次MOV DPTR,#TABLE1 ;字模表1首址赋指针ACALL DISPLAY ;调用显示子程序MOV R0 , #256 ;英文部分往左滚动显示完一次需读取数据256次MOV DPTR,#TABLE2 ;字模表2首址赋指针ACALL DISPLAY ;调用显示子程序AJMP D0 ;反复显示;显示程序如下：DISPLAY: MOV R2 , #10 ;每屏字幕扫描显示10次LOOP0: MOV R3 , #32 ;总共扫描32列CLR P3.2 ;移位寄存器74LS595锁存信号无效（为0）MOV R5,#00H ;列序号送寄存器，从第0列开始显示GAGGAGAGGAFFFFAFAFSCAN1: MOV R1,#00H ;偏移量初值为0LOOP1: MOV R4,#2 ;每列显示数据有两字节，每次发送一字节，发两次LOOP2: MOV A,R1 ;偏移量寄存器内容送AMOVC A,@A+DPTR ;取字模数据送AMOV SBUF,A ;A中内容送串行口输出JNB TI,$ ;检查数据是否已发送完，没发送完，继续等待CLR TI ;发送完毕，清串行口中断标志 INC R1 ;偏移量加1DJNZ R4,LOOP2 ;还没发送完两字节，继续发送NOPSETB P3.2 ;移位寄存器74LS595数据锁存信号有效（为1）,锁存单片机送出的数据CLR P3.3 ;移位寄存器74LS595输出允许信号有效，将锁数GAGGAGAGGAFFFFAFAF据输出NOPNOPMOV P1 , R5 ;列编号送P1口，使该列显示数据MOV 60H , #5 ;开始软件延时，60H单元置初值5DL1: MOV 61H , #20 ;61H单元置初值20DL2: DJNZ 61H , DL2DJNZ 60H , DL1 ;软件延时，让一列数据的显示维持一点时间INC R5 ;列编号加1CLR P3.2 ;移位寄存器74LS595锁存信号无效（为0）SETB P3.3 ;移位寄存器74LS595输出允许信号无效（为1）GAGGAGAGGAFFFFAFAFDJNZ R3,LOOP1 ;32列还没扫完，继续扫描DJNZ R2,LOOP0 ;每屏字幕没扫完10次，继续INC DPTR ;指针加1INC DPTR ;指针加1，使显示字幕往左移动 DJNZ R0,DISPLAY ;R0不为0，继续读取数据扫描显示RET ;子程序返回TABLE1:;黑屏DB 00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,DB 00H,00H,00H,00H,00H,00H,00H,00H,00H,00H;天DB02H,01H,42H,01H,42H,02H,42H,04H,42H,08H,42H,30H,42H, 0C0H,7FH,00H,DBGAGGAGAGGAFFFFAFAF42H,0C0H,42H,30H,42H,08H,42H,04H,0C2H,02H,46H,03H,02 H,02H,00H,00H;道DB02H,00H,42H,02H,22H,04H,33H,0FH,00H,04H,20H,02H,0AH, 0FDH,6DH,25H,DB35H,25H,25H,25H,25H,25H,65H,25H,0AFH,0FDH,24H,03H,00 H,02H,00H,00H;酬DB 4FH,0FEH,48H,0A4H,7FH,24H,48H,24H,7FH,DB 24H,48H,0A4H,0DFH,0FFH,48H,02H,DB 02H,0CH,0FFH,0F0H,02H,00H,3FH,0FCH,DB 02H,00H,0FFH,0FFH,00H,00H,00H,00H;勤DB 40H,02H,47H,0A2H,0F4H,0AAH,54H,0AAH,GAGGAGAGGAFFFFAFAFDB 5FH,0FEH,54H,0AAH,0F4H,0AAH,47H,0A3H, DB 48H,02H,08H,0CH,0FFH,0F0H,08H,02H, DB 08H,01H,1FH,0FEH,08H,00H,00H,00H TABLE2:;hDB 00H,00H,00H,00H,30H,04H,7FH,0FCH,DB 0FFH,0FCH,03H,04H,03H,00H,03H,00HDB 03H,00H,03H,00H,03H,04H,03H,0FCH,01H, DB 0FCH,00H,04H,00H,00H,00H,00H;nDB 00H,00H,00H,00H,03H,04H,03H,0FCH,DB 03H,0FCH,03H,04H,03H,00H,03H,00HDB 03H,00H,03H,00H,03H,04H,03H,0FCH,DB 01H,0FCH,00H,04H,00H,00H,00H,00H ;iDB 00H,00H,00H,00H,00H,00H,00H,00H,00H,GAGGAGAGGAFFFFAFAFDB 00H,00H,04H,03H,04H,1BH,0FCHDB 1BH,0FCH,1BH,0FCH,00H,04H,00H,04H,00H,DB 00H,00H,00H,00H,00H,00H,00H;eDB 00H,00H,00H,00H,01H,0F0H,03H,0F8H,DB 06H,0CCH,0CH,0CCH,0CH,0CCH,0CH,0CCHDB 0CH,0CCH,0CH,0CCH,0CH,0CCH,06H,0CCH,DB 03H,0C8H,01H,0C0H,00H,00H,00H,00H4 Proteus仿真本课程设计仿真利用proteus仿真步骤如下：（1）选择设计图纸的到小（2）选取仿真所需的元器件选取元器件的方式是，单击元器件放置按钮“P”。
