cad管线施工图标识

合集下载

CAD,水电管道图纸符号

管道工程，强电，弱电管道铺设CAD图纸符号
●目前收集最完全强电，弱电CAD图形管道铺设符号
●以及管道及附件,管道的连接, 阀门，管件等
暖通工程图形符号
线型 | 风管及部件 | 通风空调设备 | 阀门
(二)管道工程图形符号
管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设
备及仪表
电气符号
一、线路敷设方法
1、穿焊接钢管敷设：SC
2、穿电线管敷设：MT（JDG、KBG）
3、穿硬塑料管敷设：PC
4、穿阻燃半硬聚氯乙烯管敷设：FPC
5、电缆桥架敷设：CT
6、金属线槽敷设：MR
7、塑料线槽敷设：PR
8、用钢索敷设：M
9、穿聚氯乙烯塑料波纹电线管敷设：KPC
10、穿金属软管敷设：CP
11、穿水煤气管敷设：RC
12、电缆沟敷设：TC
13、直接埋设：DB
14、混凝土排管敷设：CE
二、导线敷设方式
1、沿或跨梁（屋架）敷设：AB
2、暗敷设在梁内：BC
3、沿柱或跨柱敷设：AC
4、暗敷设柱内：CLC
5、沿墙面敷设：WS
6、暗敷设在墙内：WC
7、沿天棚或顶板面敷设：CE
8、暗敷设在屋面或顶板内：CC
9、吊顶内敷设：SCE
10地板或地面下敷设：FC
三、灯具安装方式
1、线吊式自在器线吊式：SW
2、链吊式：CS
3、管吊式：DS
4、壁装式：W
5、吸顶式：C
6、顶棚内安装：CR
7、墙壁内安装：WR
8、支架上安装：S
9、柱上安装：CL
10、座装：HM
11、嵌入式：R。

cad-水电管道图纸符

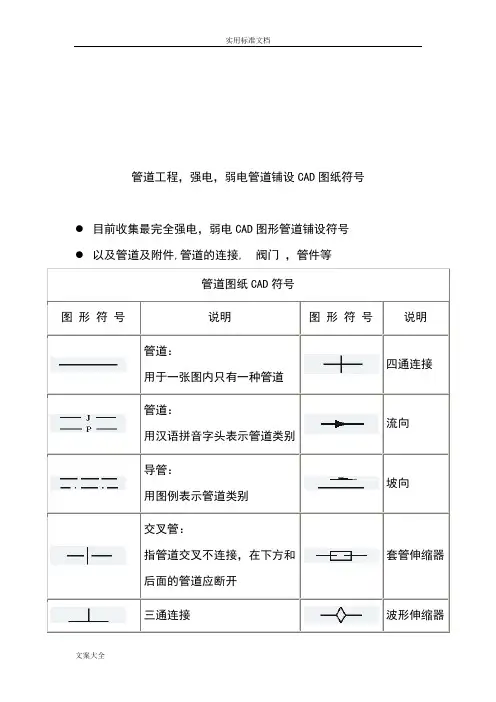

管道工程，强电，弱电管道铺设CAD图纸符号●目前收集最完全强电，弱电CAD图形管道铺设符号●以及管道及附件,管道的连接, 阀门，管件等管道图纸CAD符号图形符号说明图形符号说明管道：四通连接用于一张图内只有一种管道管道：流向用汉语拼音字头表示管道类别导管：坡向用图例表示管道类别交叉管：指管道交叉不连接，在下方和套管伸缩器后面的管道应断开三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管表示管道向后弯90°雨水斗弯折管表示管道向前弯90°排水漏斗存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门电动阀用于一张图内只有一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗脚踏开关阀放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓(单口)化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)卫生器具及水池图形符号说明图形符号说明水盆水纸立式洗脸盆用于一张图只有一种水盆或水池洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头矩形化粪池妇女卫生盆HC为化粪池代号立式小便器圆形化粪池除油池放气井YC为除油池代号沉淀池泄水井CC为沉淀池代号降温池水封井JC为降温池代号中和池跌水井ZC为中和池代号水表井雨水口本图例与流量计相同设备及仪表图形符号说明图形符号说明泵用于一张图只管道泵有一种泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板暖通工程图形符号线型 | 风管及部件 | 通风空调设备 | 阀门线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线风管及部件图形符号说明图形符号说明风管送风管上图为可见剖面下图为不可见剖面排风管上图为可见剖面下图为不可见剖面风管测定孔异径管柔性接头中间部分也适用于软风管异形管(天圆地方)弯头带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗锥形风帽插板阀本图例也适用于斜插板送风口蝶阀回风口对开式多叶调节阀圆形散流器上图为剖面下图为平面光圈式启动调节阀方形散流器风管止回阀上图为剖面下图为平面防火阀电动对开多叶调节阀三通调节阀通风空调设备图形符号说明图形符号说明通风空调设备左图适用于带传动加湿器部分的设备,右图适用于不带传动部分的设备空气过滤器电加热器消声器减振器空气加热器离心式通风机空气冷却器轴流式通风机喷嘴及喷雾排风机盘管管风机挡水板流向:自三角形的底边至顶点压缩机喷雾式滤水器阀门图形符号说明图形符号说明安全阀膨胀阀散热放风门手动排气阀散热器三通阀(二)管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表管道及附件图形符号说明图形符号说明管道：四通连接用于一张图内只有一种管道管道：流向用汉语拼音字头表示管道类别导管：用图例表示管道类别坡向交叉管：指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管雨水斗表示管道向后弯90°弯折管排水漏斗表示管道向前弯90°存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门电动阀用于一张图内只有一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓室内消火栓(单洒水龙头口)室内消火栓(双化验龙头口)肘式开关水泵接合器消防喷头(开式)消防报警阀卫生器具及水池图形符号说明图形符号说明水盆水纸立式洗脸盆用于一张图只有一种水盆或水池洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头妇女卫生盆矩形化粪池HC为化粪池代号立式小便器圆形化粪池除油池YC为除油池代号放气井沉淀池CC为沉淀池代号泄水井降温池JC为降温池代号水封井中和池ZC为中和池代号跌水井雨水口水表井设备及仪表图形符号说明图形符号说明泵用于一张图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面压力表下图:立面自动记录流量自动记录压力表计电接点压力表转子流量计流量计减压孔板电气符号一、线路敷设方法1、穿焊接钢管敷设：SC2、穿电线管敷设：MT（JDG、KBG）3、穿硬塑料管敷设：PC4、穿阻燃半硬聚氯乙烯管敷设：FPC5、电缆桥架敷设：CT6、金属线槽敷设：MR7、塑料线槽敷设：PR8、用钢索敷设：M9、穿聚氯乙烯塑料波纹电线管敷设：KPC10、穿金属软管敷设：CP11、穿水煤气管敷设：RC12、电缆沟敷设：TC13、直接埋设：DB14、混凝土排管敷设：CE二、导线敷设方式1、沿或跨梁（屋架）敷设：AB2、暗敷设在梁内：BC3、沿柱或跨柱敷设：AC4、暗敷设柱内：CLC5、沿墙面敷设：WS6、暗敷设在墙内：WC7、沿天棚或顶板面敷设：CE8、暗敷设在屋面或顶板内：CC9、吊顶内敷设：SCE10地板或地面下敷设：FC三、灯具安装方式1、线吊式自在器线吊式：SW2、链吊式：CS3、管吊式：DS4、壁装式：W5、吸顶式：C6、顶棚内安装：CR7、墙壁内安装：WR8、支架上安装：S9、柱上安装：CL10、座装：HM11、嵌入式：R。

cad管线施工图标识

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
