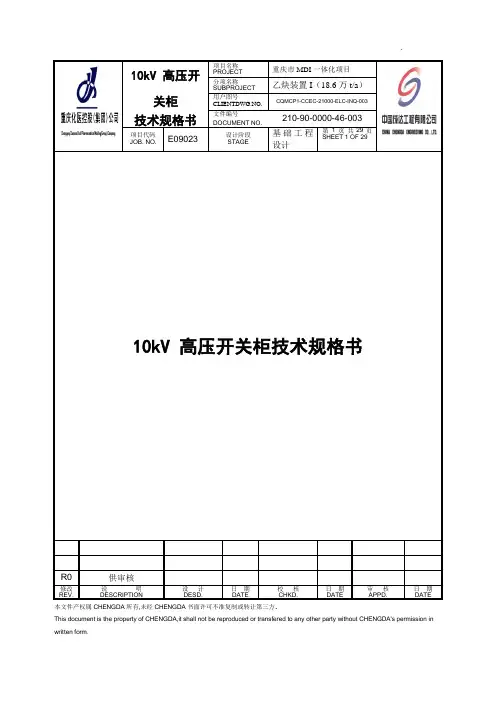

10KV高压开关柜采购技术规格书
10kV 高压开关柜技术规格书
´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.货物需求表10kV开关柜及附属设备详细规范及要求详见技术规格书正文、订货图及有关附件。
目录1. 总则 (4)2. 工作内容 (4)3. 规程和标准 (5)4. 现场条件 (6)5. 技术要求 (7)6. 试验和检验 (23)7. 供货范围 (24)8. 运输、贮存、安装及维护 (25)9. 技术资料和交付进度 (25)10. 质量保证 (26)11. 设计联络会 (27)12. 技术培训及技术服务 (27)13. 备品备件及专用工具 (27)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变和1#~3#10kV/0.4kV变电所的10kV交流金属封闭式开关柜及其附属设备。
本技术协议提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz的完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。
1.3本技术规格书提出的是最低限度的技术要求。
并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.4卖方须执行本技术规格书要求和工业标准。
有矛盾时，按较高标准执行。
本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。
1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。
10KV高压开关柜招标文件、技术规范书
10kV高压开关柜招标文件（技术规范书）工程编号：批准：审定：校核：编写：目次1 总则2 技术要求3 技术服务4质量保证和试验5设备规范数量和供货范围6备品备件及专用工具7 包装、运输和储存8 附表附表1 买方应填写产品主要技术参数表附表2 差异表附表3 设备需求表附表4 随机备品备件（包括进口件）清单附表5 专用工具与仪器仪表清单1 总则：1.1本规范书适用于10kV高压开关柜招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
卖方应提供符合本规范书和有关最新国家标准、电力行业标准的优质产品。
1.3本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。
1.4如果买卖方没有以书面形式对规范书的条文提出异议，则认为卖方提供的产品完全符合本规范要求。
如有任何异议，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的章节中加以详细描述。
1.5本规范书经买卖双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
随合同一起生效。
本规范书未尽事宜，双方协商确定。
2、技术要求：2．l设备制造应满足下列规范和标准：a．GBI 56-93《标准电压》b．GB311.1-83《高压输变电设备的绝缘配合》C．GB311.6-83《高电压试验技术》d．GB763-96--《交流高压电器在长期工作时的发热》e．GB14O8-89--《固体绝缘材料工频电气强度的试验方法》f．GB27O6-89--《交流高压电器内热稳定试验方法》g．GB2900.1-82--《电工名词术语，基本名词术语》h．GB33O9-89--《高压开关设备常温下的机械试验》i．GB38O4-9O--《3～63kV交流高压负荷开关》j．GB7354-87--《局部放电测量》k．GB11O22-89--《高压开关设备通用技术条件》1．GB148O8-93--《交流高压接触器》m．IEC42O-199O--《高压交流负荷开关--熔断器的组合电器》n．SD/T318-89--《高压开关柜闭锁装置技术条件》0．SD/T4O2-91--应流高压断路器订货技术条件》p．DL/T486-92--《交流高压隔离开关订货技术条件》q．DL/T539-93--《户内交流高压开关拒和元部件凝露及污秽试验技术条件》r．DL/T539-96--《高压开关设备的共用订货技术条件》s. DL/T4O4-1997--《户内交流高压开关柜订货技术条件》标书中所有设备及其备品备件,除本标书中规定的技术参数和要求外,其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）,这是对设备的最低要求。
高压10kV开关柜技术规范标准书
工程代号：10KV开关柜技术规范书二〇二二年四月目录1. 总则2. 技术要求3. 设备规范4．供货范围5．技术服务6．买方工作7．工作安排8．备品备件及专用工具9．质量保证和试验10．监造1 总则1.1 本技术规范书适用于i10KV开关柜，它提出了10KV开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方应提供符合国家和行业标准以及本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行，并在“差异”章节中列出。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2 技术要求2.1 应遵循的主要现行标准,但不限于此:GB3906 3 ~ 35kV交流金属封闭开关设备GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB/T11022 高压开关设备和控制设备标准的公用技术要求GB3309 高压开关设备常温下的机构试验GB311.1 高压输变电设备的绝缘配合GB/T16927 高电压试验技术GB263 交流高压电器在长期工作时的发热GB2706 高压电器动热稳定GBJ149 电气装置安装工程施工及验收技术协议GBJ50150 电气装置安装工程电气设备交接试验标准GB4208 外壳防护等级GB191 包装储运图示标志DL-404 户内交流高压开关柜订货技术条件DL402 交流高压断路器订货技术条件DL486 交流高压隔离开关订货技术条件DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件SD-318 高压开关闭锁装置技术条件SDGJ14 导体和电器选择设计技术规定SDJS 高压配电装置设计技术规定SDJ9 电测量仪表装置设计技术规定SDJ7 电力设备过电压保护设计技术规程SD334 高压带电显示装置技术条件GB5582 高压电力设备外绝缘污秽等级GB2900 电工名词术语IECl85 电流互感器IECl86 电压互感器IEC 255 继电器IEC-60298 额定电压1KV以上52KV及以下高压交流金属封闭开关设备和控制设备IEC60470 交流高压接触器和基于接触器的电动机启动器IEC60282-1 高压熔断器2.2 环境条件海拔高度：1000m最高环境温度：40℃最低环境温度：-10℃地震烈度：7度加速度：0.15g耐污秽水平：≥2.5cm/kV（对最高运行线电压）污秽等级: III级2.3 10KV高压柜工程条件系统额定电压：10kV系统最高电压：12kV系统额定频率：50Hz系统中性点接地方式：不接地安装地点：户内交流电源供电电压：AC220V2.3.1 真空开关柜型号：KYN28A-12 中置式* 所有开关柜外形尺寸以图纸为准。
10KV高压开关柜采购技术规格书
10kV高压开关柜技术规格书1 总则1.1 本技术规格书适用于贵州金赤化工有限责任公司桐梓煤化工一期工程水坎河取水泵房10KV高压开关柜，它提出了10kV高压开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规格书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
投标方供货的产品如果由于设计、制造质量问题而导致装置无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行,无法满足所有技术性能要求，则投标方必须为此负全部责任。
1.4 如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本技术规格书的要求。
投标方如对本技术规格书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规格书的差异”为标题的专门章节中加以详细描述说明。
1.5 投标方在设备设计和制造中应执行规格书所列的各项现行（国内、国际）标准。
规格书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6 合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方。
1.7 在签定合同之后，招标方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标方最终应予解决，不另收费用。
1.8 联络方式：设计联络会、传真。
日常可以电话及电子邮件方式联络。
（但具备法律效力的联系方式为设计联络会及传真）。
10kV固定式高压开关柜技术规范书
五河华府·御水湾住宅小区10KV配电工程HXGN15-12高压开关柜技术规范书安徽金石电力设计咨询有限公司二零一一年九月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．卖方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络1 总则1.1 本设备技术规范书适用于10kV 固定式高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
GB156 — 1993 标准电压GB311.1 — 1997 高压输变电设备的绝缘配合GB1408.1 — 1999 固定绝缘材料工频电气强度的试验方法GB3309 — 1989 高压开关设备常温下的机械试验GB2900.1 －1992 电工名词术语基本名词术语GB3804 — 1990 3 ～63kV 交流高压负荷开关GB7354 — 1987 局部放电测量GB/T11022 — 1999 高压开关设备和控制设备标准的共用技术条件GB14808 — 2001 交流高压接触器GB16926 －1997 交流高压负荷开关—熔断器组合电器SD/T318 — 1989 高压开关柜闭锁装置技术条件DL/T402 — 1999 交流高压负荷开关订货技术条件DL/T486 — 2000 交流高压隔离开关和接地开关订货技术条件DL/T539 — 1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593 — 1996 高压开关设备的共用订货技术导则DL/T404 — 1997 户内交流高压开关柜订货技术条件上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
10KV配电柜技术规格书
1.1Ⅰ、招标内容一览表：Ⅱ、招标技术要求：1、标准和规范1.1设备制造应遵守国家现行的有关标准和规范。
1.2按本技术条件书提供的设备，应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。
(1)IEC—298（交流金属封闭开关设备和控制设备）(2)GB3906--（金属封闭开关设备）(3)GB1984--（交流高压断路器）(4)GB763--（交流高压电器在长期工作时的发热）(5)GB2706--（高压电器动稳定）(6)CCITT--（国际电信、电话咨询协会标准）(7)GB—191--（包装储运标志）(8)GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》(9)GB3906-1991《3~35 kV交流金属封闭开关设备》2、设备规范2.1名称：10kV户内金属铠装中臵式高压开关柜2.1.1 型式：（1）开关柜型号：KYN28A-12（2）柜内设备型式：真空断路器：VBG-12P1施耐德宝光或同等质量厂家的固封式产品断路器的操作机构：弹簧操作机构与断路器一体型电流互感器：LZZB6-10氧化锌避雷器：JPBHY5CZ1-12.7/41×29出线柜装设：接地刀闸（JN15-12/31。
5）接地位臵指示器、带电闭锁显示装臵（PD31942-2SYS）微机型综合保护器： CSC-200CT过电压保护器： WCB-4Z-A触头温度在线监测仪： YTT100-H多功能一体式电度表： DSSD131-1.0级2.1.2 技术参数（1）整柜参数：额定电压： 10kV最高工作电压： 12kV额定电流：进线柜、出线柜：见附图母线最大持续工作电流：2000A频率： 50HZ绝缘水平：a）1min工频耐压：主绝缘对地、断路器断口间及相间：42kV隔离断口间： 48kVb)雷电冲击耐压：主绝缘对地、断路器断口间及相间：75kV隔离断口间： 85kV 动稳定电流：进线柜、出线柜： 80kA热稳定电流和持续时间：进线柜、出线柜： 31.5kA/4S （2）柜内主要设备其它参数：1）断路器:（a）型号：VBG-12P1（b）额定电压： 10kV （c）最高工作电压： 12kV（d）额定电流：进线柜、出线柜：见附图（e）额定开断短路电流：进线柜、出线柜：见附图（f）短路关合电流：进线柜、出线柜：进线80kA、出线50kA （g）额定开断电流的直流分量：≥35%（h）操作循环：分—180S—合分—180S—合分（i）额定合、分闸时间：合闸50±10ms；分闸45±10ms（j）全开断时间：≤60ms2）断路器操作机构的主要技术参数：（a）机构形式：弹簧操作机构（b) 操作电源电压：DC110V（c）合闸：80%～120%操作电源电压变动范围内可靠动作。
10KV高压开关柜技技术标书
10kV高压开关柜技术标书一、卖方供货范围：详见电气设备表及配电系统图说明：设备表及配电系统图为订货资料，供订货报价参考用，制造图纸以施工图和技术交底为最终依据。
二、气象条件及技术参数1.气象条件年平均温度：℃年最高气温：℃年最低气温：℃2、技术参数额定电压： 10kV额定电流： 1250A/1600A额定短路开断电流： 31.5kA额定动稳定电流： 100kA操作电压: DC220V防护等级： IP40或以上（增加防尘防昆虫侵害设施）外形尺寸：见设备表三、高压开关柜技术要求1、采用中置式开关柜，户内安装。
2、柜体结构:产品必须具备下列“五防”功能·防止带负荷拉（合）隔离开关；·防止误分（合）断路器；·防止带电挂地线；·防止带地线合隔离开关；·防止带电误入带电间隔。
3、按设计图纸要求提供过电压保护器。
4、按设计图纸要求，采用自动化综合保护装置。
5、开关柜应设有防误操作的机械和电气连锁装置。
6、开关柜应有工作位置（一次、二次均接通），试验位置（一次断开、二次接通），分离位置（一次、二次均断开），且各位置应有明显标记7、严格按照设计院原理图及元件选型标价、制作，如有代换应经设计院同意。
8、外线端子：采用南京凤凰或成都魏德米勒公司的产品。
9、根据设计图纸的规定，真空断路器选用VY4G-12型真空断路器。
10、VY4G-12断路器采用弹簧操作机构。
11、为保证使用和维修安全，母线采用硫化绝缘处理，增加带电显示装置。
12、为防止灰尘、凝露及小昆虫的侵入，对前后门百叶窗采用金属网罩及防尘透气过滤等措施，柜内安装DN8520型智能操控装置。
13、为适应潮湿及污秽环境工作，开关柜所有瓷瓶改为环氧树脂绝缘柱，以增加漏电距离。
14、开关柜行线全部采用行线槽板，提高内在质量。
１5、开关设备的结构是钢板弯制拼接而成，外型尺寸参照技术参数，整个设备由固定的柜体和装有滚轮的手车体两部分组成。
10kV高压开关柜技术规范书1012
东方希望包头铝业低温烟气余热利用项目10kV高压开关柜技术协议书买方：内蒙古炬能热能技术有限责任公司卖方：盛隆电气集团有限公司日期：2015年10月 12日目录.第一章、技术规范 (3)第二章、供货范围 (23)第三章、技术资料和交付进度 (25)第四章、设备监造、检验/试验和性能验收试验.. 27第五章、技术服务和设计联络 (30)第六章、技术差异表 (31)第七章、招标文件附图（共3张） (32)第一章、技术规范1总则1.1 本规范书适用于东方希望包头铝业低温烟气余热利用项目10kV交流高压开关柜设备，它提出了该设备的使用条件、设备的功能设计、主要技术参数、结构、性能、试验、包装、运输、提供备品备件、仪器仪表供货及现场所需安装指导、技术服务、技术资料等方面的技术要求。
1.2 招标方在本规范书中提出了高压开关柜设备最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如未对本招标文件提出偏差，将认为投标方提供的设备符合招标文件和标准的要求，偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.4投标方须执行本招标文件所列标准，有矛盾时，按较高标准执行。
1.5合同签订后一周内，按本规范的要求，投标方提出合同设备的设计、制造、检验/试验、装配等清单给招标方，招标方确认。
确认完毕投标方开始生产。
1.6在签订合同之后，招标人保留对本技术规范提出补充要求和修改的权力，投标人应承诺予以配合。
1.7 本技术规范在高压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。
本技术规范中未尽事宜，双方友好协商解决。
1.8 投标方在投标书和投标澄清书中承诺事宜对于本高压开关柜的合同仍然有效，投标书和投标澄清书与本技术规范不同之处，以本技术规范为准。
2 工程概况新建热网首站。
10kV高压开关柜技术规范书1225
10kV高压开关柜技术规范书1225日照新源热力有限公司岚山区集中供热工程10kV高压开关柜技术规范书业主：日照新源热力有限公司招标人：浙江省电力设计院设计单位：中机国能电力工程有限公司12月上海目录10KV开关柜技术规范················································错误!未定义书签。
1总则······································································错误!未定义书签。
10KV开关柜技术规范书3
贵州省遵义县供电公司遵义县阳光花园小区供配电系统新建工程10kV户内交流高压开关柜技术规范书遵义光明电力设计咨询有限公司二00九年八月目录1、总则 (1)2、引用标准 (1)3、使用环境条件 (3)4、额定参数 (4)5、开关柜的技术要求 (5)6、真空断路器的技术要求 (7)7、弹簧贮能式操作机构的技术要求................................................................ 错误！未定义书签。
8、订货范围(以10kV开关柜配置图为准) (8)9、型式试验 (8)10、出厂试验 (9)11、订货和投标应提供的资料 (10)12 包装、标识、运输 (11)13、其他有关事宜 (12)14、附图 (12)1、总则1.1 本技术规范书适用于遵义县阳光花园小区供配电系统新建工程10kV 户内交流高压开关柜设备招标，它提出了开关柜的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本设备技术规范书和工业标准的优质产品。
1.3 如果需方有除本设备技术规范书范围以外的特殊要求，应以书面形式提出，并对每一点都作详细说明，载于本设备技术规范书之后。
1.4 如果供方没有以书面形式对本设备技术规范书的条文提出异议，则意味着供方提供的设备完全符合本设备技术规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。
1.5 本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.6 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术规范书未尽事宜，由供需双方协商确定。
2、引用标准(按最新标准执行)国际电工委员会标准IEC60056 《高压交流断路器》IEC60099 《交流无间隙金属氧化物避雷器》IEC60129 《交流隔离开关和接地开关》IEC60185 《电流互感器》IEC60186 《电压互感器》IEC60298 《额定电压1kV以上50kV以下交流金属封闭开关设备控制设备》IEC60529 《封闭外壳防护等级分级》IEC60694 《高压开关设备标准的共用条款》国家标准GB156-2003 《标准电压》GB191-2000 《包装储运图示标志》GB311.1-1997 《高压输变电设备的绝缘配合》GB763-1990 《交流高压电器在长期工作时的发热》GB3906-2006 《3~35KV交流金属封闭开关设备》GB1207-2006 《电磁式电压互感器》GB1208-2006 《电流互感器》GB1984-2003 《交流高压断路器》GB1985-2004 《交流高压隔离开关和接地开关》GB2706-1989 《交流高压电器动、热稳定试验方法》GB3309-1889 《高压开关设备常温下的机械试验》GB3906-2006 《3-35kV交流金属封闭开关设备》GB4208-93 《外壳防护等级(IP代码) 》GB734 《局部放电测量》GB11022-89 《高压开关设备通用技术条件》GB14285 《继电保护和安全自动装置技术规范》GB50150 《电气装置安装工程电气设备交接试验标准》GB50150 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB6162-85 《静态继电器及保护装置的电气干扰试验》GBll287-89 《继电器、继电保护装置振动(正弦)试验》GB7354-87 《局部放电测量》行业标准DL/T486 《交流高压隔离开关订货技术条件》DL/T593 《高压开关设备的共用订货技术导则》DL/T 5137-2001 《电测量及电能计量装置设计技术规定》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL403-2000 《10～35kV户内高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》SD/T318-89 《高压开关柜闭锁装置技术条件》DL/T402-1999 《交流高压断路器订货技术条件》DL/T486-92 《交流高压隔离开关订货技术条件》DL/T539-93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》3、使用环境条件3.1 使用环境：户内3.2 海拔高度：1005m3.3 最高温度：41.4℃3.4 最低温度：-8℃3.5 地震烈度：6度3.6 湿度：年平均相对湿度79～82％3.7 污秽等级：户内开关设备按II级污秽订货，其中爬电比距为：瓷制材料≥22mm/ kV（最高运行线电压），有机材料≥22mm/ kV（最高运行线电压）。
10KV高压开关柜技术规格书
兖州煤业榆林能化有限公司60万吨／年甲醇项目高低压开关柜技术规格书亠、10kV铠装金属封闭式开关柜技术规格书（2面）二、低压GGD^关柜技术规格书（7面）亠、10kV铠装金属封闭式开关柜技术规格书1 概述1.1目的本规格书用于兖州煤业榆林能化公司年产230万吨甲醇工程，一期60万吨/ 年甲醇项目中，10kV 铠装金属封闭式开关柜的设计、制造及安装和试验等方面的最低要求。
合同商应提供满足本规格书要求和国家及行业标准的优质产品。
本规格书应与随招标文件发放的的10kV 系统图纸配合使用。
本规格书中未尽事宜，另行协商解决。
1.2工程概况1.2.1工程名称工程名称: 兖州煤业榆林能化公司年产230 万吨甲醇工程一期60 万吨/年甲醇项目简称：兖矿榆林60万吨/ 年甲醇项目1.3标准规范合同商所提供的设备应符合相应的国家和电力行业技术标准以及国际电工委员会(IEC) 技术协议最新版本的要求，以及本规格书所列的各有关技术参数要求。
各标准参数中有差异时，执行较高参数。
GB3906-91 3〜35 kV交流金属封闭开关设备GB3909-89 高压开关设备常温下的机械试验GB1984-89 交流高压断路器GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器IEC298额疋电压1kV以上至52kV的金属圭寸闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款2 环境条件2.1 环境温度极端最高温度38.6 C极端最低温度-32.7 C最热月平均温度24C最冷月平均温度：-9.3 C年平均温度8.8 C最大日温差：25C2.2 相对湿度月平均相对湿度55 %2.3 海拔高度海拔高度1315m2.4 地震耐受能力水平加速度0.4g (指地面)垂直加速度0.2g地震基本裂度VI 度(按叫度设防)2.5 安装场所户内使用。
3 其他条件3.1 电源条件1) 电源条件，即标称电压、频率和系统中性点接地型式详见3.2 节。
10KV高压开关柜技术规格书
兖州煤业榆林能化有限公司60万吨／年甲醇项目高低压开关柜技术规格书一、10kV铠装金属封闭式开关柜技术规格书（2面）二、低压GGD开关柜技术规格书（7面）一、10kV铠装金属封闭式开关柜技术规格书1概述1.1目的本规格书用于兖州煤业榆林能化公司年产230万吨甲醇工程，一期60万吨/年甲醇项目中，10kV铠装金属封闭式开关柜的设计、制造及安装和试验等方面的最低要求。
合同商应提供满足本规格书要求和国家及行业标准的优质产品。
本规格书应与随招标文件发放的的10kV系统图纸配合使用。
本规格书中未尽事宜，另行协商解决。
1.2工程概况1.2.1工程名称工程名称: 兖州煤业榆林能化公司年产230万吨甲醇工程一期60万吨/年甲醇项目简称：兖矿榆林60万吨/年甲醇项目1.3标准规范合同商所提供的设备应符合相应的国家和电力行业技术标准以及国际电工委员会(IEC)技术协议最新版本的要求，以及本规格书所列的各有关技术参数要求。
各标准参数中有差异时，执行较高参数。
●GB3906-91 3 ～ 35 kV交流金属封闭开关设备●GB3909-89 高压开关设备常温下的机械试验●GB1984-89 交流高压断路器●GB11022-89 高压开关设备通用技术条件●GB1207-86 电压互感器●GB1208-87 电流互感器●IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备●IEC694 高压开关设备和控制设备标准的通用条款2环境条件2.1环境温度极端最高温度38.6℃极端最低温度-32.7℃最热月平均温度24℃最冷月平均温度： -9.3℃年平均温度8.8℃最大日温差：25℃2.2相对湿度月平均相对湿度55 %2.3海拔高度海拔高度1315m2.4地震耐受能力水平加速度0.4g （指地面）垂直加速度0.2g地震基本裂度 VI 度（按Ⅶ度设防）2.5安装场所户内使用。
3其他条件3.1电源条件1)电源条件，即标称电压、频率和系统中性点接地型式详见3.2节。
10kV高压开关柜技术规格书上传
10kV⾼压开关柜技术规格书上传总则本技术规格书是招标⽂件的主要组成部分，其内容包括10.5/13.8kV⾼压系统中所⽤⾼压开关柜的详细规格数量以及供货责任。
引⾔投标前，投标⼈应仔细研究招标⽂件，如发现⽂件中有疑问或⽭盾，应⽴即向招标公司询问，所有有关技术要求将由招标公司转给业主询问并答复；投标书必须对本技术规格书中所提出的各项要求和规定逐条进⾏应答，明确说明能否满⾜，有差异处，应给出偏离或提出建议，未作应答的条款，将被视为不满⾜该项招标要求；本规格书仅提出主要要求，根据买⽅提供的资料、图纸、参数要求，向买⽅提供其设备的性能符合或优于本规格书的要求；凡本标书未提及的，但为该产品实际需要的设备、器件及价格、数量等，投标商也应在总报价中体现；投标时提供的产品资料必须是“原件”，⽽不是“复制件”。
所提供的图纸，包括结构图、线路图，必须清楚完整。
资料、⽂件、图纸中所涉及到得计量单位，除买⽅另有说明外，⼀律采⽤公制单位。
为培训需要，买⽅有权不受限制地复制这些资料⽽不需另付费⽤。
⼯作内容说明本标书⼯作范围包括10.5/13.8kV对应⾼压开关柜的设计、供应、运输、安装、测试、试运⾏和投⼊使⽤；柜内电器元件及其附近均应选⽤合资优质产品（有长城认证），柜⼦⼆次回路端⼦预留⼀定余量；质量保证作为中标⽅，需严格执⾏下述要求，且应严于下述要求：1.必须持有本系统的ISO9000系统认证证书（附复印件）；2.⼀切设备、材料和⼯艺应符合相应的国家标准、规范及布线规则；3.⼀切设备、材料和配件应适⽤于规定的操作条件；⾼压开关柜的加⼯、制造由中标⽅直接⽣产，不得对外委托；4.⾼压开关柜配套的各种部件，如中标⽅不能⽣产，由中标⽅直接到⽣产⼚订货，供货⼚不得委托第三⽅转供；5.中标⽅对外购部件进⾏⼊⼚检验，并作为⾼压开关柜出⼚检验内容，其检验内容随产品交招标⽅；安全、测试、验收投标⼚商应负责系统的安全和调试，直⾄系统正常运⾏；按有关规定进⾏验收，因施⼯单位引起的不良项⽬由施⼯单位负责解决，属制造⼚的质量问题由制造⼚负责解决；满⾜下列条件被认为是验收合格，由买⽅出具验收合格证书；1.卖⽅以提供了合同的全部货物，且货物的技术性能完全符合技术规格书的规定；2.性能测试、安装调试及试运⾏中出现的问题已被解决⾄买⽅满意；3.试运⾏性能满⾜要求，且连续正常运⾏超过60天；保修及售后服务从买⽅出具正式验收合格证书之⽇算起，两年内为设备的保修期，在此期间，卖⽅应该对系统设备运⾏中出现的任何质量问题负责免费提供技术⼈员及免费更换、维修故障设备；卖⽅在杭州必须设有常驻的经买⽅认可的服务维修机构，在接到买⽅通知的4h内，卖⽅的维修⼈员应该到现场处理问题。
10kV开关柜技术规范书
**********10kV配电工程10KV开关柜招标文件（技术规范书）********************公司证书编号：*********二零一二年八月批准：审核：校核：编写：会签：- 2 -一通用部分目录投标人应具备的条件01 总则 11.1 一般规定 11.2 投标人应提供的资格文件 11.3 适用范围 21.4 对设计图纸、说明书和试验报告的要求 21.5 标准和规范 51.6 投标人必须提交的技术参数和信息 61.7 备品备件 61.8 专用工具与仪器仪表 61.9 安装、调试、性能试验、试运行和验收 62 结构要求72.1 开关柜技术参数 72.2 通用要求72.3 操动机构错误!未定义书签。
12.4 铭牌93 试验103.1 型式试验103.2 出厂试验113.3 现场交接试验114 技术服务、设计联络、工厂检验和监造114.1 技术服务114.2 设计联络会144.3 工厂检验和监造154.4 包装、运输、起吊、储存、标志投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。
2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4、进口的关键元件应取得供应商的供货承诺函。
5、投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
1 总则1.1 一般规定1.1.1 投标人或制造商必须有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。
投标人或制造商应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或比规定的条件更严格。
10KV开关柜技术规格16页
10KV开关柜技术规格16页技术规格1、概述本次招标采购内容为所需10KV开关柜，投标方应根据本招标文件所提出的技术规格和服务要求，综合考虑设备的适应性，选择具有最佳性能价格比的设备前来投标。
希望投标方以精良的设备、优良的服务和优惠的价格，充分显示你们的竞争实力。
1.1货物需求一览表2.1当地气象条件a.气温历年平均气温16.5℃极端最高气温40℃极端最低气温 -10℃b.降水量年平均降雨量 1600mmc.湿度最大相对湿度：95%(25℃)，年平均相对湿度 79%d.风年平均风速 1.6m/s主导风向 WNMe.其它f. 耐受地震能力：水平加速度 0.2g，垂直加速度 0.1g，同时作用，安全系数 1.67。
2.2 设备安装地点：3、设备清单及设备技术要求3.1 总则卖方所提供的开关柜应符合下列国家标准的最新版本，并满足本技术规范的要求。
1 GB3906 《3～35kV交流金属封闭开关设备》2 GB311.16 《高压输变电设备的绝缘配合、高电压试验技术》3 GB/T11022 《高压开关设备和控制设备标准共用技术要求》4 GB1984 《交流高压断路器》5 GB1985 《交流高压隔离开关和接地开关》6 GB1207 《电压互感器》7 GB1208 《电流互感器》8 GB11032 《交流无间隙金属氧化锌避雷器》9 GB7354 《局部放电测量》10 GB772 《高压绝缘子瓷件技术条件》11 GB8287 《高压支柱瓷绝缘子技术条件》12 DL404 《户内交流高压开关柜订货技术条件》13 DL/T403 《12～40.5kV户内高压真空断路器订货条件》3.2 使用条件3.2. 1安装场所：户内。
3.2. 2 海拔高度：不大于1000m。
3.2. 3 环境温度：-10.0℃~+40.0℃。
3.2. 4 最高日气温：+35℃(24小时平均值)。
3.2. 5 最大相对湿度：95%(25℃) (日平均、月平均)。

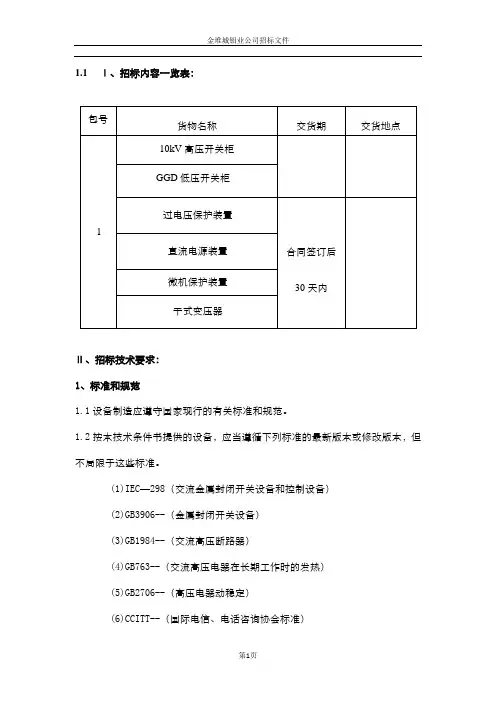

10KV配电柜技术规格书
1.1Ⅰ、招标内容一览表：Ⅱ、招标技术要求：1、标准和规范1.1设备制造应遵守国家现行的有关标准和规范。
1.2按本技术条件书提供的设备，应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。
(1)IEC—298（交流金属封闭开关设备和控制设备）(2)GB3906--（金属封闭开关设备）(3)GB1984--（交流高压断路器）(4)GB763--（交流高压电器在长期工作时的发热）(5)GB2706--（高压电器动稳定）(6)CCITT--（国际电信、电话咨询协会标准）(7)GB—191--（包装储运标志）(8)GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》(9)GB3906-1991《3~35 kV交流金属封闭开关设备》2、设备规范2.1名称：10kV户内金属铠装中臵式高压开关柜2.1.1 型式：（1）开关柜型号：KYN28A-12（2）柜内设备型式：真空断路器：VBG-12P1施耐德宝光或同等质量厂家的固封式产品断路器的操作机构：弹簧操作机构与断路器一体型电流互感器：LZZB6-10氧化锌避雷器：JPBHY5CZ1-12.7/41×29出线柜装设：接地刀闸（JN15-12/31。
5）接地位臵指示器、带电闭锁显示装臵（PD31942-2SYS）微机型综合保护器： CSC-200CT过电压保护器： WCB-4Z-A触头温度在线监测仪： YTT100-H多功能一体式电度表： DSSD131-1.0级2.1.2 技术参数（1）整柜参数：额定电压： 10kV最高工作电压： 12kV额定电流：进线柜、出线柜：见附图母线最大持续工作电流：2000A频率： 50HZ绝缘水平：a）1min工频耐压：主绝缘对地、断路器断口间及相间：42kV隔离断口间： 48kVb)雷电冲击耐压：主绝缘对地、断路器断口间及相间：75kV隔离断口间： 85kV 动稳定电流：进线柜、出线柜： 80kA热稳定电流和持续时间：进线柜、出线柜： 31.5kA/4S （2）柜内主要设备其它参数：1）断路器:（a）型号：VBG-12P1（b）额定电压： 10kV （c）最高工作电压： 12kV（d）额定电流：进线柜、出线柜：见附图（e）额定开断短路电流：进线柜、出线柜：见附图（f）短路关合电流：进线柜、出线柜：进线80kA、出线50kA （g）额定开断电流的直流分量：≥35%（h）操作循环：分—180S—合分—180S—合分（i）额定合、分闸时间：合闸50±10ms；分闸45±10ms（j）全开断时间：≤60ms2）断路器操作机构的主要技术参数：（a）机构形式：弹簧操作机构（b) 操作电源电压：DC110V（c）合闸：80%～120%操作电源电压变动范围内可靠动作。
10kV开关柜技术规格书资料
煤焦化有限公司备煤环保改造工程（10kV配电设备）技术规格书2015年7月16日1 总则1.1 本协议书的使用范围，仅限于高压开关柜，柜内设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则需方可以认为供方提供的设备（或系统）完全符合本规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，投标文件及供、需双方签订的技术澄清文件也作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 供方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全。
1.7 本设备规范书未尽事宜，由供、需双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB156 《标准电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB1985 《交流高压隔离开关和接地开关》GB1408 《固体绝缘材料工频电气强度的试验方法》GB3309 《高压开关设备常温下的机械试验》GB3804 《3—63KV交流高压负荷开关》GB7354 《局部放电测量》GB14808 《交流高压接触器》IEC420 《高压交流负荷开关—熔断器的组合电器》SD/T318 《高压开关柜闭锁装置技术条件》DL/T 726 《电力用电压互感器订货技术条件》DL/T 725 《电力用电流互感器订货技术条件》1DL/T 744 《微机型电动机保护装置通用技术条件》DL/T402 《交流高压断路器订货技术条件》DL/T486 《交流高压隔离开关订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB/T13540 《抗地震性能试验》ANSI—C37 《金属封闭具有开断装置的开关设备》IEC—298 《1KV以上52KV及以下高压交流金属封闭开关设备和控制设备》 GB3906—《金属封闭开关设备》GBN193—《出口机械、电工、仪器仪表通用技术条件》GB—191—《包装贮运标志》JB—1580—《铝制焊接容器技术条件》DL/T671-1999 《微机发电机变压器组保护装置通用技术条件》电安[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》GB/T7261-2000 《继电器及继电保护装置的基本试验方法》DL478-1992 《静态继电保护及安全自动装置通用技术条件》GB/T13729-1992 《远动终端通用技术条件》（idt IEC870）2.2 名称10kV金属铠装中置式全封闭真空断路器开关柜2.3 型号KYN28A-12(Z)型。
10kV开关柜技术规范书
乐叶光伏能源有限公司MWp分布式光伏发电项目10kV铠装移开式金属封闭开关柜技术规范书需方：乐叶光伏能源有限公司供方：日期：2016年8月目录1 总则 (1)2 规范和标准 (2)3. 电站概况及自然条件 (2)4 技术要求 (3)4.1 系统概况 (3)4.2 一次部分技术要求 (3)4.3 二次部分技术要求 (5)4.4 一次部分技术参数 (7)5. 供货要求 (14)5.1 供货范围 (14)5.2 配置清单 (14)6 技术资料和交付 (15)7 质量保证和试验 (16)8 包装、运输和储存 (17)9 技术服务和设计联络 (18)10 设备监造 (21)1总则1.1 本技术规范适用于MWp分布式光伏发电项目10kV铠装移开式金属封闭开关柜的订货。
它对设备的功能设计、结构、性能安装和试验等方面提出了技术要求。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
供方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.3 供方在设备设计和制造中应执行规范书所列的各项现行（国内）标准。
规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准。
当国家标准和电力行业标准有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.4 合同签订之后，按技术规范要求，供方提出合同设备的设计、制造、检验/试验等合格证明文件给需方；供方提供合同设备时需提供装配、安装、调试、试运、验收、试验、运行和维护的相关资料。
1.5 供方所提供设备必须满足并网的要求并提供所有文件和资料。
1.6 在签定合同之后，需方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由双方共同协商。
10kV开关柜技术规格书
煤焦化有限公司备煤环保改造工程（10kV配电设备）技术规格书2015年7月16日1 总则1.1 本协议书的使用范围，仅限于高压开关柜，柜内设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则需方可以认为供方提供的设备（或系统）完全符合本规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，投标文件及供、需双方签订的技术澄清文件也作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 供方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全。
1.7 本设备规范书未尽事宜，由供、需双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB156 《标准电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB1985 《交流高压隔离开关和接地开关》GB1408 《固体绝缘材料工频电气强度的试验方法》GB3309 《高压开关设备常温下的机械试验》GB3804 《3—63KV交流高压负荷开关》GB7354 《局部放电测量》GB14808 《交流高压接触器》IEC420 《高压交流负荷开关—熔断器的组合电器》SD/T318 《高压开关柜闭锁装置技术条件》DL/T 726 《电力用电压互感器订货技术条件》DL/T 725 《电力用电流互感器订货技术条件》DL/T 744 《微机型电动机保护装置通用技术条件》DL/T402 《交流高压断路器订货技术条件》DL/T486 《交流高压隔离开关订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB/T13540 《抗地震性能试验》ANSI—C37 《金属封闭具有开断装置的开关设备》IEC—298 《1KV以上52KV及以下高压交流金属封闭开关设备和控制设备》GB3906—《金属封闭开关设备》GBN193—《出口机械、电工、仪器仪表通用技术条件》GB—191—《包装贮运标志》JB—1580—《铝制焊接容器技术条件》DL/T671-1999 《微机发电机变压器组保护装置通用技术条件》电安[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》GB/T7261-2000 《继电器及继电保护装置的基本试验方法》DL478-1992 《静态继电保护及安全自动装置通用技术条件》GB/T13729-1992 《远动终端通用技术条件》（idt IEC870）2.2 名称10kV金属铠装中置式全封闭真空断路器开关柜2.3 型号KYN28A-12(Z)型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV高压开关柜技术规格书1总则1.1本技术规格书适用于贵州金赤化工有限责任公司桐梓煤化工一期工程水坎河取水泵房10KV 高压开关柜，它提出了10kV高压开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规格书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
投标方供货的产品如果由于设计、制造质量问题而导致装置无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行，无法满足所有技术性能要求，则投标方必须为此负全部责任。
1.4如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本技术规格书的要求。
投标方如对本技术规格书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规格书的差异”为标题的专门章节中加以详细描述说明。
1.5投标方在设备设计和制造中应执行规格书所列的各项现行（国内、国际）标准。
规格书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方。
1.7在签定合同之后，招标方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标方最终应予解决，不另收费用。
1.8联络方式：设计联络会、传真。
日常可以电话及电子邮件方式联络。
（但具备法律效力的联系方式为设计联络会及传真）。
1.9投标方应明确承诺：签定技术协议10天内，完全可提供满足设计院进行施工图设计所需的全部图纸和技术资料（清单见本规格书相应条款）。
2技术要求2.1标准和文字2.1.1技术规格书范围内的设备应采用中华人民共和国国家标准（GB）,在国内标准不完善的情况下，可参照选用IEC标准或双方认定的其它国家标准。
选用标准应为最新版本。
2.1.2 技术规格书未提及的内容均应符合以下的国家、行业和企业的标准及规范，但不仅限于此，若标准之间出现矛盾时，以较高标准为准。
选用标准应为签订合同时的最新版本。
GB3906 《3-35kV交流金属圭寸闭开关设备》GB11022 《高压开关设备通用技术条件》GB1985 《隔离开关（隔离插头）和接地开关标准》GB311.1 《高压输变电设备的绝缘配合》DL/T593 《高压开关柜共用订货技术条件》DL404 《户内交流高压开关柜订货技术条件》GB763 《交流高压电器在长期工作时的发热》GB2706 《交流高压电器动热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB1984 《交流高压断路器》SD318 《高压开关柜闭锁装置技术条件》SD201 《隔离开关（隔离插头）技术条件》GB50260-96《电力设施抗震设计协议》《防止电力生产重大事故的二十五项重点要求》3设备使用环境条件3.1自然环境状况降雨和降雪年平均降雨量年最大降雨量1029.3 mm1335.1 mm最热月5日平均干球温度 相对湿度 年平均相对湿度最大日降雨量 173.3 mm 最大积雪厚度 25 cm 最大冻土深度 25 cm气温 年平均气温 14.7 最热月平均气温 24.7 最冷月平均气温 3.9 极端最高平均气温 37.5 极端最低平均气温-6.979 % 最热月平均相对湿度 76 % 最冷月平均相对湿度80 %常年主导风向 NE~S 年平均风速 1.8 m/s 年最大风速 27.0 m/s气压 年平均气压 867.9h Pa海拔高度 900m地震烈度厂址所在地区的地震基本烈度为里氏 6度。
污秽等级 III产品安装场所10kV 咼压开关柜安装在贵州金赤化工有限责任公司桐梓煤化工一期工程水坎河取水泵房变电所户内。
3.2 工程条件系统额定电压：10kV系统额定频率：50Hz 系统中性点接地方式：不接地安装地点：户内4供货范围4.1一般要求本附件规定了合同设备的供货范围，投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合第5条的要求。
4.2供货范围投标方应确保供货范围完整，以能满足招标方安装、运行要求为原则。
在技术协议中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项（属供方供货范围）由投标方无偿补充。
6kV高压开关柜选用KYN28A-12系列中置式开关柜，真空断路器选用VEP真空断路器。
用数字多功能测控表取代柜上传统的电流、电压表，有功/无功电度表。
微机保护装置采用综合自动化系统，统一使用国电南京自动化股份公司生产的PSL690U系列综合保护装置。
进线开关柜配置EDMI MK6E型计量用电度表。
开关柜的尺寸统一为800 mmx 2300 mmX 1500 mm （宽x高x深）。
变压器柜不设真空断路器，开关柜壳体分上下两部分，下部装干式变压器，上部装设低压抽屉开关，变压器高压侧装设户内限流式熔断器，低压侧装总空气开关。
电容器组容量为300Kvar，分四组手动投切。
投标方应按照本技术规格书、数据表、图纸等技术文件的要求进行元件选型、控制电路图和端子接线图等的设计工作，并向招标方提供设计成品，供招标方审查、采用。
设计应依据国家有关的标准、规范。
招标方对投标方所提供设计成品进行审查，但不能减少投标方所应负的全部责任。
6kV开关柜数量见附表，此数量以现阶段设计为准，其准确数量以施工图订货图为准。
附表:5 6kV 高压开关柜技术要求 5.1真空开关柜型 号： KYN28A-12中置式 安装于6kV 配电室内 开关柜的结构设计应充分考虑到柜体运行中的散热问题，并应采用螺栓或焊接的固定方式，由供货厂家将几个柜（屏）在重心位置以上连成整体。
5.1.1 柜体参数额定电压: 额定电流:> 50kA （峰值）10kV 630 A动稳定电流: 额定开断电流: 31.5kA额定热稳定电流:> 20kA , 4 秒外壳及隔室防护等级: IP42雷电冲击耐受电压:（峰值）》75kV ;5.1.2 真空断路器型号：断路器采用VEP 系列 额定电压:一分钟工频耐受电压（有效值）：》42kV 操作方式：弹簧储能式操动机构，操作机构合闸线圈应在直流220V 的（85-110）%范围内正确动作，跳闸线圈应在直流 220V 的（65-120） %范围内正确动作;5.1.3电流互感器 型号：LZZBJ9-12 额定电压：10kV 额定电流比：50-500/5A一分钟工频耐受电压:（有效值）》42kV ;10kV额定电流: 630A 进线断路器 630A 馈线断路器630A进线额定开断电流: 31.5kA 馈线额定开断电流: 25kA 额定短路电流开断次数: 30次额定短路关合电流: 80kA （峰值）额定开断电流直流分量: > 45% 额定动稳定电流（峰值）：> 50kA 额定热稳定电流（有效值）： >20kA , 4秒机械寿命次数:20000雷电冲击耐受电压（峰值）：> 75kV分、合闸时间: 不大于50ms分、合闸电流: 0.9A 合闸电压: DC220V 控制电压: DC220V 加热器电源: AC220V辅助接点: 不少于10常开10常闭（220V, 10A ）准确级:馈线0.5/10 P20 二次负荷10/20VA进线0.2S/0.5/10 P20 二次负荷20/20/20VA零序CT: LJ- © 50要求在一次电流范围内, 电流互感器能满足动稳定电流50kA，热稳定电流20 kA (4S)的要求。
5.1.4 电压互感器型号: JDZX-10电压比: 10/ A/3/0.1/寸3/0.1/ 寸3/0.1/ 寸空kv准确等级: 0.2//0.5/6 P二次负载(VA): 60/100电压互感器的一次侧熔断器，其允许的遮断容量应不小于真空断路器的开断容量，在柜门上装设指针式电压表，并能够线电压、相电压切换。
5.1.5大容量自脱离智能型过电压保护器各真空断路器负荷侧加装过电压保护器，过电压保护器装在开关柜电缆室内，型号为TBP-B-12.7/85-F.5.1.66kV 开关柜统一采用三相全数字式多功能测控表来替代常规表的功能, 数字表分散安装于高压开关柜上。
5.1.7微机保护装置装设于6kV开关柜柜门上，保护装置采用国电南京自动化股份公司生产的PSL690U系列综合保护装置。
5.2开关柜柜体基本要求5.2.1外绝缘爬电比距：以电压10kV计算,柜内设备最小比距：复合绝缘子:2.5cm/kV 有机材料：2.5cm/kV (采用SMC阻燃绝缘材料)5.2.2高压开关柜中各组件及其导体的连接处，保证在最高环境温度下不会超过标准规定的使用温度。
5.2.3变电所高压开关柜进线采用高压电缆自柜底引入；所有馈线采用电缆自柜底引出方式。
5.2.4高压开关柜的外壳应采用2mn厚进口敷铝锌钢板，保证柜体应具有抗腐蚀与抗氧化作用，并应采取多重折边工艺，使柜体整体重量轻、机械强度高，面板及后盖板应采用宝钢或武钢生产的冷轧钢板，面板冷轧钢板（除通风、排气口外），不得用网状编织物、不耐火或类似的材料制造，坚实牢固，平整度高，焊点无毛刺，密封性能好。
面板涂漆平整光滑，附结牢固。
各种方案柜体的柜门高度协调、一致。
525高压开关柜应有坚固的框架，应采用进口敷铝锌钢板覆盖框架结构，使开关柜密封性能良好。
所有部件应有足够的强度，应能承受运输、安装和地震及运行时短路所引起的作用力而不致损坏。
526 柜体的门、手车、断路器分、合状态，母线侧电源、接地开关之间需有坚固可靠的五防机械联锁（包括高、中、低压之间的联锁），机械锁具有防雨、防灰、防锈、防卡涩措施，机械锁的设置须经需招标方确认。
开关柜门上有装设挂锁的位置。
所有柜均要具备防止电气误操作的五防要求，并符合SD318《高压开关柜闭锁装置技术条件》的要求。
527所有柜均设观察窗，观察窗位置必须使观察者便于观察运行中设备以及接地开关的位置，并达到外壳所规定的防护等级，观察窗使用机构强度与外壳相近的耐火透明材料遮盖，并与高压导电体保持足够的电气间隙。
528设备的布置应保证安全可靠，并应留有足够的空间，各小室均应铠装隔离接地，防护等级为IP42。
开关柜两侧的结构、母线和控制线槽等要利于扩建。
