电气设备原理及功能
电气工作原理
电气工作原理电气工作原理是指电气设备或电路如何工作的基本原理。
它涉及到电流、电压、电阻、电感、电容等电气元件及其互相作用的规律。
在一个电路中，电流是沿着闭合回路流动的带电粒子的数量。
电流的大小可以通过欧姆定律计算，即电流等于电压与电阻的比值，I = U/R。
电流的方向由电子的流动方向决定，电子的流动从正电压端流向负电压端。
电压是驱动电流流动的力量，常用单位是伏特(V)。
在一个闭合的回路中，电压源会产生电势差，使得带电粒子形成电流。
电压源可以是电池、发电机等。
电阻是电流流过时产生的阻碍。
它是材料或器件对电流流动的阻碍程度的度量。
电阻的大小取决于材料的电阻率和器件的几何形状。
通过欧姆定律可以得知，电阻与电流成正比，与电压成反比，即R = U/I。
电阻可以通过调节电路中的电阻器来控制电流的大小。
电感是由电流通过导线时产生的磁场引起的。
当电流变化时，磁感应强度也随之变化，从而产生感应电动势。
它的单位是亨利(H)。
电感器可以用来存储电能，并且在电路中起到过滤高频信号的作用。
电容是将电荷存储在两个导体之间的设备。
它的单位是法拉(F)。
当电容器两个导体带电，它们之间会产生电场。
电容器可以在电路中储存和释放电荷。
除了这些基本的电气元件，电气工作原理还包括各种电路的工作原理，如放大器、开关电源、滤波器等。
电气工作原理的研究和应用在电子技术、电力系统、通信系统等领域起着重要作用。
通过掌握电气工作原理，人们可以设计和维护各种电气设备，解决电气故障和提高电路性能。
所以，了解电气工作原理对于电气工程师和电子技术人员来说是非常重要的。
电气设备工作原理
电气设备工作原理电气设备是现代社会中不可或缺的重要组成部分，它们在各个领域发挥着至关重要的作用。
本文将详细介绍电气设备的工作原理，从而帮助读者更好地理解电气设备的运行机制。
一、电气设备的定义和分类电气设备是指能够通过电力驱动进行工作和生产的各种设备。
根据其功能和特点，电气设备可以分为以下几类：1. 发电设备：包括火力发电厂和水力发电厂等，其工作原理是通过燃烧或水力驱动发电机转动产生电能。
2. 输配电设备：主要包括变压器、开关设备和电缆等，用于将发电厂产生的电能输送到各个用电终端。
3. 电机类设备：包括交流电机和直流电机等，其工作原理是利用电磁感应产生转矩，从而实现机械能到电能的转换。
4. 控制设备：用于实现对电气设备的控制和调节，如传感器、继电器和可编程控制器等。
二、电气设备的工作原理1. 发电设备的工作原理发电设备的工作原理主要分为热力发电和水力发电两种。
热力发电是利用燃烧产生的热能转化为蒸汽，蒸汽驱动汽轮机运转，汽轮机上的发电机将机械能转化为电能。
整个过程涉及燃烧、蒸汽运动和电能转换三个主要环节。
水力发电是通过水能转化为动能，由涡轮叶片带动发电机转动，将机械能转化为电能。
它的关键是利用水流产生的动能，通过水轮机、发电机、水库等设备将水能转化为电能。
2. 输配电设备的工作原理输配电设备起到将发电厂产生的高压电能变换为适合用户使用的低压电能的作用。
变压器是其中的关键装置，其工作原理是基于电磁感应和磁路定律。
通过一定的变比将高压侧的电能转换成低压侧的电能，确保电能能够在输配电系统中进行传输和分配。
开关设备主要用于控制电能的通断和分配，通过开关的操作实现各个电路的连接和隔离，确保电能能够按需供给。
电缆是输配电线路的关键组成部分，它通过将电能进行导线内部的传输，起到电能传输和绝缘隔离的作用。
3. 电机设备的工作原理电机设备是将电能转化为机械能的关键设备。
交流电机的工作原理是基于电磁感应和楞次定律。
当定子线圈通电时，形成的磁场与转子磁场相互作用，产生转矩使转子旋转，从而将电能转化为机械能。
电气系统的工作原理
电气系统的工作原理
电气系统是由各种电气设备和元件组成的，通过电流的传输和控制实现对电能的利用和管理。
它主要包括发电设备、输电设备、配电设备和用电设备等。
发电设备是电气系统中最基本的部分，它可以将其他形式的能量转化为电能。
常见的发电设备包括发电机、太阳能电池板和风力发电机等。
这些设备通过转换机械能、光能或风能等为电能，产生交流电或直流电。
输电设备主要用于将发电设备产生的电能进行输送，使其能够达到需要用电的地方。
输电设备通常采用高压输电，以减小能量损耗和线路成本。
其中，高压电缆和输电塔是常用的输电设备。
配电设备起到将输电过来的电能分配到各个用电设备的作用。
它包括变压器、开关设备和保护设备等。
变压器用于变换电压，以适应不同用电设备的需求。
开关设备用于控制电流的通断和分配。
保护设备则负责对电气系统进行监测和保护，确保系统的安全运行。
用电设备则是电气系统中直接提供电能给用户使用的设备。
如灯具、电视、电脑等。
这些设备通过接入电源，使用电能完成各种功能。
在使用过程中，还需要通过开关等控制设备来控制电流的通断和分配。
总之，电气系统通过发电设备产生电能，经过输电设备进行输
送，再通过配电设备将电能分配给各个用电设备，以供其正常运行和使用。
通过电流的传输和控制，电气系统实现对电能的利用和管理。

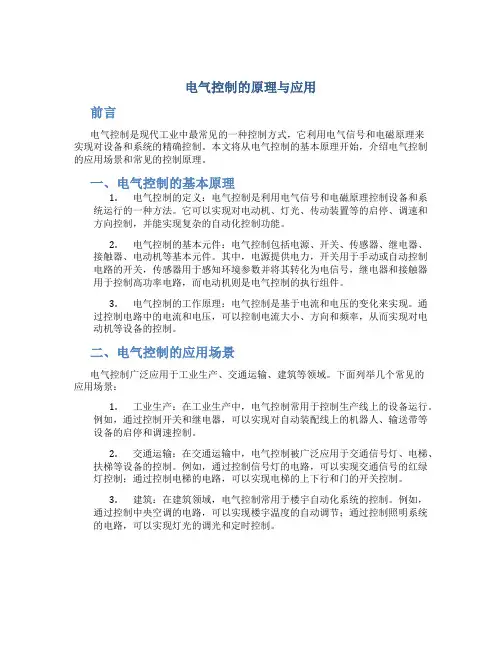

电气控制的原理与应用
电气控制的原理与应用前言电气控制是现代工业中最常见的一种控制方式，它利用电气信号和电磁原理来实现对设备和系统的精确控制。
本文将从电气控制的基本原理开始，介绍电气控制的应用场景和常见的控制原理。
一、电气控制的基本原理1.电气控制的定义：电气控制是利用电气信号和电磁原理控制设备和系统运行的一种方法。
它可以实现对电动机、灯光、传动装置等的启停、调速和方向控制，并能实现复杂的自动化控制功能。
2.电气控制的基本元件：电气控制包括电源、开关、传感器、继电器、接触器、电动机等基本元件。
其中，电源提供电力，开关用于手动或自动控制电路的开关，传感器用于感知环境参数并将其转化为电信号，继电器和接触器用于控制高功率电路，而电动机则是电气控制的执行组件。
3.电气控制的工作原理：电气控制是基于电流和电压的变化来实现。
通过控制电路中的电流和电压，可以控制电流大小、方向和频率，从而实现对电动机等设备的控制。
二、电气控制的应用场景电气控制广泛应用于工业生产、交通运输、建筑等领域。
下面列举几个常见的应用场景：1.工业生产：在工业生产中，电气控制常用于控制生产线上的设备运行。
例如，通过控制开关和继电器，可以实现对自动装配线上的机器人、输送带等设备的启停和调速控制。
2.交通运输：在交通运输中，电气控制被广泛应用于交通信号灯、电梯、扶梯等设备的控制。
例如，通过控制信号灯的电路，可以实现交通信号的红绿灯控制；通过控制电梯的电路，可以实现电梯的上下行和门的开关控制。
3.建筑：在建筑领域，电气控制常用于楼宇自动化系统的控制。
例如，通过控制中央空调的电路，可以实现楼宇温度的自动调节；通过控制照明系统的电路，可以实现灯光的调光和定时控制。
三、常见的电气控制原理1.开关控制原理：开关控制是最基本的电气控制方法之一。
它通过控制开关的闭合和断开状态，来实现设备的启停控制。
在电路中，通常使用继电器或接触器来实现开关的远程控制。
2.变频控制原理：变频控制是一种通过改变电压频率来控制电动机转速的方法。

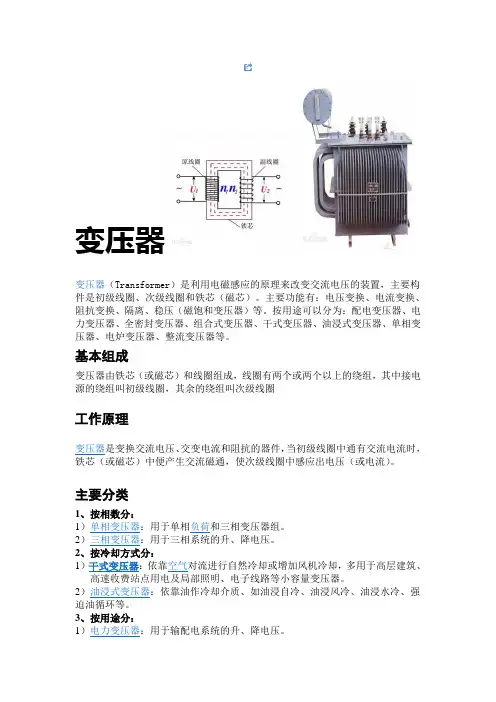

电气工程设备介绍
变压器变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。
基本组成变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈工作原理变压器是变换交流电压、交变电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
主要分类1、按相数分：1）单相变压器：用于单相负荷和三相变压器组。
2）三相变压器：用于三相系统的升、降电压。
2、按冷却方式分：1）干式变压器：依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。
2）油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分：1）电力变压器：用于输配电系统的升、降电压。
油浸式变压器油浸式试验变压器。
为工矿企业与民用建筑供配电系统中的重要设备之一，它将网络电压降至用户使用的230/400V 母线电压。
此类产品适用于交流，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推），可在户内（外）使用，容量在315kVA 及以下时可安装在40℃，不低于-25℃，最高日平均温度30℃，最高年平均90%（环境温度25℃），海拔高度不超过与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。
b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。
高压电气设备的作用及工作原理
高压电气设备的作用及工作原理高压电气设备广泛应用于电力系统、电网、工矿企业以及各类大型工业设备中。
它们的作用主要包括电能传输、变电与配电、电力负荷控制和电力系统保护等方面。
下面将对高压电气设备的作用及工作原理进行详细阐述。
一、高压电气设备的作用1. 电能传输：高压电气设备能够进行高压电力传输，将电能从发电厂输送到变电站，再由变电站输送到各个配电站，最终到达用户终端。
这样的电力传输能够满足电力系统的供电需求。
2. 变电与配电：高压电气设备在变电站和配电站中发挥着重要作用。
在变电站中，高压电气设备将输送来的电能进行变压、变频等处理，并将电能分配到不同电压等级的电路中。
在配电站中，高压电气设备将变压器输出的电能进行供电网的接入和分配，确保用户获得稳定、可靠的电力供应。
3. 电力负荷控制：高压电气设备能够根据电力系统负荷情况进行电能调控。
通过控制开关设备的操作状态，实现对电路的切换和分配，调整电力供给的方式和范围，以适应不同负荷情况下的供电要求。
4. 电力系统保护：高压电气设备对电力系统中的电气设备、线路和用户提供保护。
例如，过电压保护装置能够对瞬变过电压进行检测和保护，过电流保护装置能够对电路中的过电流情况进行检测和保护，保证电力系统的安全运行。
二、高压电气设备的工作原理高压电气设备实际上是由多种不同的设备组成，其中包括开关设备、变压器、电能质量调节装置、保护装置等。
这些设备在高压电气系统中起着不同的作用，各自采用不同的工作原理。
1. 开关设备的工作原理：开关设备包括隔离开关、断路器等，用于控制电路的通断。
通常，开关设备采用机械式或电磁式操作方式。
当需要进行电路的开关操作时，机械式开关会进行机械式的操作动作，将电路断开或闭合；电磁式开关则通过控制电磁吸合来切断或接通电路。
2. 变压器的工作原理：变压器用于电能的变换和传递。
变压器由铁芯和两个或多个线圈（即绕组）组成。
当交流电通过一个绕组，产生变化的磁场，该磁场会感应到其他线圈上，并在其上产生交流电，实现电能的传递和变换。
《电气设备》课件
定期清除电气设备表面的灰尘和污垢，保持设备清洁，防止灰尘和 污垢影响设备的散热和正常运行。
紧固螺丝
定期检查并紧固电气设备各部件的螺丝，确保设备牢固稳定。
故障诊断与排除
故障现象观察
观察电气设备运行时的声音、温度、气味等异常现象，初步判断 故障原因。
仪表检测
使用万用表、钳形电流表等仪表对电气设备的电压、电流、电阻 等参数进行检测，进一步确定故障原因。
继电器
继电器用于实现电路的保护和控制，具有隔离和放大功能。
控制系统
PLC控制系统
PLC控制系统是一种基于可编程逻辑 控制器的工业自动化控制系统，可以 实现顺序控制、过程控制和运动控制 等功能。
DCS控制系统
DCS控制系统是一种分散控制系统， 可以实现多变量、多回路的控制和监 测，广泛应用于化工、电力等领域。
高压电气设备是指工作电压在交流1000V以上或直流1500V以上的电气
设备。
02
高压电气设备的优势
高压电气设备具有传输效率高、容量大、覆盖范围广等优点，广泛应用
于电力系统和工业领域。
03
高压电气设备的实例
高压开关柜、高压变压器、高压电缆等。
新能源电气设备
新能源电气设备的定义
新能源电气设备是指用于开发、转换和利用新能源的电气设备，如太阳能、风能、水能等 。
智能化阶段
随着信息技术和人工智能的发展，电气设备逐渐向智能化 、自动化和远程控制方向发展，为电力系统的安全稳定运 行提供了更加可靠的保障。
02
电气设备的组成与原理
电机与变压器
电机
电机是将电能转换为机械能的一种电气设备，包括直流电机、交流电机和步进 电机等。
变压器
电气设备的主要知识点总结
电气设备的主要知识点总结电气设备是指利用电力和电工技术制造的用于输送、分配、控制电能的各种设备。
在现代工业生产和日常生活中，电气设备扮演着非常重要的角色。
本文将就电气设备的主要知识点做一总结。
一、电气设备的分类1. 电气设备按功能分类按功能分类，电气设备主要包括输电、配电和用电三大类。
(1) 输电设备：输电设备是指用于输送电能的设备，包括发电机、变电站、输电线路等。
(2) 配电设备：配电设备是指用于将输送来的电能分配到各个用电设备中的设备，包括变压器、开关设备、配电盘等。
(3) 用电设备：用电设备是指用于在工业生产和日常生活中将电能转化为其他形式能量的设备，包括电动机、照明设备、加热设备等。
2. 电气设备按用途分类按用途分类，电气设备主要包括发电设备、变电设备、配电设备、控制设备和用电设备。
(1) 发电设备：发电设备是指利用各种能源将机械能转化为电能的设备，包括燃煤发电机组、水电站、风电机组、太阳能发电设备等。
(2) 变电设备：变电设备是指用于将发电设备产生的高压电能升压、降压、分配和传输的设备，包括变电站、变压器、隔离开关等。
(3) 配电设备：配电设备是指用于将输电线路输送来的电能分配到各个用电设备中的设备，包括电缆、配电盘、接线端子等。
(4) 控制设备：控制设备是指用于对电气设备进行远程控制、监测和保护的设备，包括继电器、保护装置、自动化控制系统等。
(5) 用电设备：用电设备是指用电能转化为其他形式能量的设备，包括电动机、照明设备、加热设备等。
二、电气设备的基本原理1. 电气设备的工作原理电气设备的工作原理是建立在电磁感应和电磁场的理论基础上的。
当电流通过导体时，会在周围产生磁场；反之，当导体在磁场中运动时，也会感应出电流。
这种电流和磁场之间的相互作用，是电气设备工作的基本原理之一。
2. 电气设备的运行机理电气设备的运行机理主要包括电磁场的作用、电机的转动和发电机的转动。
(1) 电磁场的作用：电气设备中的电磁铁、绕组和磁场等起到重要的作用，它们相互作用产生电磁感应，从而实现电能转换。
电气设备 定义
电气设备的定义、类型及原理电气设备是指在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。
电气设备是电能的生产、传输、分配、使用和电工装备制造等学科或工程领域的统称。
电气设备涵盖电能的转换、利用和研究三方面，包括基础理论、应用技术、设施设备等。
一、电气设备的类型根据电气设备的功能和作用，可以将其分为以下几类：1. 发电机、电动机、变压器这些设备是电能转换的主要装置，它们可以将机械能、化学能或其他形式的能量转换为电能，或者将电能转换为其他形式的能量。
发电机是将机械能转换为交流电能的装置，如水轮发电机、汽轮发电机等。
电动机是将交流或直流电能转换为机械能的装置，如感应电动机、直流电动机等。
变压器是将交流电压和电流进行升降变换的装置，如单相变压器、三相变压器等。
2. 开关电器：断路器、隔离开关、接触器、熔断器这些设备是对电路进行接通、分断或保护的装置，它们可以实现对电路或用电设备的控制、调节、切换、检测和保护等作用。
断路器是一种能够在规定条件下自动接通或分断负载或短路电流的开关装置，如空气断路器、真空断路器等。
隔离开关是一种在无负载情况下进行接通或分断高压线路的开关装置，如刀闸开关、柱上开关等。
接触器是一种通过控制线圈的通断来实现主触头的接通或分断的开关装置，如交流接触器、直流接触器等。
熔断器是一种利用熔丝熔断来切断过载或短路电流的保护装置，如高压熔断器、低压熔断器等。
3. 互感器：电流互感器、电压互感器这些设备是对高压或大电流进行测量和保护的装置，它们可以将高压或大电流转换为低压或小电流，以便于与仪表或继电器等配合使用。
电流互感器是将原边大电流转换为二边小比例的小电流的装置，如环形互感器、棒形互感器等。
电压互感器是将原边高压转换为二边低比例的低压的装置，如油浸式互感器、干式互感器等。
4. 电容器、电抗器、组合电器这些设备是对交流线路进行无功补偿或滤波的装置，它们可以改善线路的功率因数或消除谐波干扰。
电气培训-电气各设备作用()
28
隔离开关结构
电气培训教材
•隔离开关的分、合闸操作，由传动轴通过连杆机构带动 两侧棒型瓷柱沿相反方向各自回转900 ，使闸刀在水平面 上转动，实现分、合闸。 •在底座两端可以装设一把或两把接地闸刀，当主闸刀分 开后，利用接地闸刀将待检修线路或设备接地，以保证安 全。
29
隔离开关结构
电气培训教材
• 双柱式隔离开关 • 图1 GW4—220D型双柱式隔离开关 • 图2 GW4—220D型隔离开关的触头结构
27
隔离开关结构
电气培训教材
• 图1 GW4—220D型双柱式隔离开关的一极，它由底座、棒 型瓷柱和导电部分组成，每极有两个瓷柱，分装在底座两 端的轴承座上，并用交叉连杆相连，可以转动。导电闸刀 分成相等的两段，分别固定在瓷柱的顶端，触头结构如图 2所示，其上装有防护罩，用以防雨、冰雪及尘土。
超过5A的电容电流。 • 禁止拉合故障点。 • 禁止启动或切断10KW以上的电动机。
24
1 23
电气培训教材
隔离开关型号
45
6
额定电压： N:户内产品设计T序-统号一：设以计数字表示 装设环境标识 补充特性标识额：定电流G-(改A)进型
W:户外 G:隔离开关
D-带有接地刀
产品标识
J:接地开关
以电力系统线电压表 示（KV）
电气培训教材
• 线路：输送电能。
• 阻波器：是串联在电力线路上的重要设备， 它为利用电力线传送高频保护和载波系统的 分流信号构成通道。阻止高频信号向不需要 的地方传送，并抑制变电站对载波系统的分 流影响，同时正常的转送工频电流。主要作 用：通低频阻高频。
5
主要设备
电备和线路意外地 出现电压时，保证工作人员安全的重要工具。按 规定，接地线必须是25平方毫米以上的裸铜软线 制成。夹头，接地装置组成.
各电气设备工作原理
各电气设备工作原理电气设备是应用电力原理和电子技术实现各种功能的设备，包括发电机、变压器、电动机、继电器、开关等。
这些设备在现代工业生产和日常生活中起着重要的作用。
下面将就其中几种电气设备的工作原理进行详细介绍。
1.发电机发电机是将机械能转化为电能的设备。
其工作原理是基于法拉第电磁感应定律和洛伦兹力定律。
发电机主要由定子和转子两部分组成。
转子通过机械能输入，激励磁场产生磁通量，转子在磁场中旋转，使得磁通量通过定子线圈，由此产生感应电动势。
通过电路连接，发电机将感应电动势转化为电流输出。
2.变压器变压器是用来改变交流电压的设备。
其主要原理是基于电磁感应定律。
变压器由变压器铁心、一侧绕组和二侧绕组组成。
当输入侧绕组通电时，形成一个交变磁场，该磁场穿过铁心进入二侧绕组，并在二侧产生感应电动势，由此改变电压大小。
变压器通过绝缘铁心和绕组，实现输入侧和输出侧之间的电气隔离。
3.电动机电动机是将电能转化为机械能的设备。
其工作原理基于安培力和洛伦兹力。
电动机分为直流电动机和交流电动机两种。
以交流电动机为例，当电动机输入交流电流时，在定子线圈中形成旋转磁场，转子线圈由于该旋转磁场的作用，产生感应电动势。
根据洛伦兹力定律，感应电动势与电流之间形成作用力，从而使得转子线圈产生转动。
4.继电器继电器是一种利用电磁吸引力原理控制电路的装置。
其内部包括线圈、铁芯和触点等部分。
当通过线圈通电时，线圈产生磁场，磁场使铁芯吸引，并由此使触点闭合或分离，从而控制电流的通断。
继电器常用于电路的控制、保护和自动化过程中。
5.开关开关是一种控制电路通断的装置。
其工作原理基于电阻、电容和电感等电性元件的特性。
开关常用于电路的控制、切换和保护。
常见的开关包括常开开关、常闭开关、双刀双掷开关等。
除了上述电气设备，还有许多其他类型的电气设备，如传感器、计算机等。
不同的电气设备在工作原理上有差异，但都是基于电磁原理、电性元件特性以及电路连接实现电能转换和电路控制的。
电力系统的主要电气设备
SB3 （上）同时打开； KM2得电，KM2触头（下）闭合接通；
KM2触头（上）打开。
手松开的同时SB3（下） 断开， SB2 （上） 同时闭合。
电动机打开，同时ST1 （下）闭合。后瞬时又恢复原状。
KM1触头（上）闭合接通； KM1触头（下）打开。
良好的机械性能 必要的电寿命 完善的保护性能
电气设 备 的发展趋势
高可靠 高性能 小型化 组合化（模块化） 电子化 智能化
高压电气设备
（一）高压断路器 图形符号
QF
功能：不仅能通断正常负荷电流，而且能接通和承受一定时间 的短路电流，并能在保护装置作用下自动跳闸，切除故障。
类型
(按灭弧介质分)
油断路器 以油作为灭弧介质 已逐步淘汰 SF6断路器 以SF6气体作绝缘介质和灭弧介质，可频繁操作 真空断路器 利用“真空”作绝缘和灭弧介质，可频繁操作
铜绕组变压器 按绕组导体材质
铝绕组变压器L
无载调压 按调压方式
有载调压Z
干式C 按绕组绝缘和冷却方式 油浸式
充气式
油浸自冷式J
油浸风冷式F 油浸水冷式W 强迫油循环冷却式P
二、变压器的型号
变压器的型号由： 变压器绕组数+相数+冷却方式+是否强迫油循环+有载
或无载调压+设计序号+“-”+容量+高压侧额定电压
六 变压器的选择
变压器的结构
由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成
箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能 好、磁滞损耗小。在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕 组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。图2左边是高压 绕组引出线，右边是低压绕组引出线。
电气设备的结构和工作原理
电气设备的结构和工作原理引言电气设备是现代工业和生活中不可或缺的一部分，它们承担着电能转换、控制和传输等重要任务。
本文将介绍电气设备的结构和工作原理，帮助读者更好地理解电气设备的基本原理。
一、电气设备的结构电气设备的结构通常由以下几个主要组成部分组成：1. 电源部分电源部分通常包括电源输入端、滤波电路和稳压电路等。
电源输入端接收来自电网的电能，并经过滤波电路去除电网中的杂波和干扰。
稳压电路则用于将输入电压稳定在设定值，以保证电气设备的正常运行。
2. 控制部分控制部分主要由控制器和相关电路组成。
控制器接收用户的指令，并根据指令来控制电气设备的运行状态。
相关电路则用于检测和反馈设备的工作状态，以便控制器实时了解设备的运行情况。
3. 电气驱动部分电气驱动部分是电气设备的核心部分，主要实现电能转换和传动。
根据不同的设备类型和功能，电气驱动部分可以包括电机、传感器、变压器等组件。
电机负责将电能转换为机械能，传感器用于感知环境和设备状态，变压器则用于实现电能的变压和传输。
4. 输出部分输出部分是电气设备最终产生的效果。
根据设备的功能不同，输出部分可以是声音、光线、动力等。
以电视机为例，它的输出部分就是屏幕上显示的图像和声音。
二、电气设备的工作原理电气设备的工作原理基本上遵循能量转换的基本定律，即能量守恒和能量转换。
下面以电动机为例，简要介绍电气设备的工作原理。
电动机是一种将电能转化为机械能的设备，其具体工作原理如下：1. 电源输入：电动机通过电源接收输入电能。
这里的电源可以是直流电源或交流电源，具体根据电动机的类型和需求而定。
2. 电机转换：电能通过电机的转换装置（例如转子和定子）转换为机械能。
当电流通过电机的线圈时，会在磁场中产生力和转矩，进而使转子转动。
3. 控制：通过控制电流的大小和方向，可以控制电机的转速和转向。
这一过程通常由控制器和相关电路实现。
4. 功率输出：转动的转子通过联轴器传递机械能，将功率输出给负载。
设备电气原理
设备电气原理设备电气原理是指研究设备中电气部件及其工作原理的科学分支。
在现代工业生产中，各种设备都离不开电气原理的应用。
电气原理不仅是设备维修和故障排除的基础，也是设计和改进设备的重要依据。
本文将从三个方面介绍设备电气原理的基本概念、工作原理和应用。
一、设备电气原理的基本概念1. 电路基本元件设备中常用的电路基本元件主要包括电阻、电容、电感和电源等。
电阻用于限制和调节电流，电容存储和释放电荷，电感储存和释放磁能，电源提供电能供应。
这些基本元件经过组合和连接可以构成各种不同的电路，实现不同的功能。
2. 电路图符号为了方便描述和分析电路，人们将电路和元件用图形符号表示出来。
常用的电路图符号包括电阻用矩形表示，电容用两条平行线表示，电感用螺线表示，电源用长线和短线表示等。
通过电路图符号，人们可以清晰地了解电路的组成和连接方式。
3. 电路的分类电路可以根据其工作原理和功能进行分类。
常见的电路分类包括直流电路和交流电路、串联电路和并联电路、数字电路和模拟电路等。
不同的电路分类适用于不同的设备和应用场景。
二、设备电气原理的工作原理1. 电流与电压关系根据欧姆定律，电流与电压成正比，电阻为常数。
即I=U/R，其中I为电流，U为电压，R为电阻。
这个公式描述了电流和电压之间的关系，是理解电路工作原理的重要基础。
2. 电路中的能量转换在电路中，能量可以从一种形式转换为另一种形式。
例如，电源提供的电能可以转化为电流和电压，电感储存的磁能可以转化为电能，电阻消耗的电能可以转化为热能等。
不同的电路和元件之间通过能量转换来实现各种功能。
3. 电路中的信号传输电路中的信号传输是指将输入信号转化为输出信号的过程。
不同的电路和元件可以对信号进行放大、滤波、变换等处理，以满足不同的需求。
信号传输是电路工作的核心部分，也是各种设备正常运行的基础。
三、设备电气原理的应用1. 设备维修和故障排除设备电气原理是设备维修和故障排除的基础。
通过对设备电路的分析和检测，可以确定故障点和原因，并采取相应的修理和更换措施。
电气自动化设备的组成与工作原理
电气自动化设备的组成与工作原理一、引言电气自动化设备是现代工业生产中不可或缺的重要组成部分。
它通过电力和自动化技术的结合，实现了工业生产的高效、精确和安全。
本文将探讨电气自动化设备的组成和工作原理，以帮助读者更好地理解和应用这一领域的知识。
二、电气自动化设备的组成1. 传感器传感器是电气自动化设备的重要组成部分，它能够将物理量转化为电信号。
常见的传感器有温度传感器、压力传感器、光电传感器等。
传感器的作用是将被测量的物理量转化为电信号，以便后续的处理和控制。
2. 控制器控制器是电气自动化设备的核心部件，它根据传感器获取的信号进行逻辑判断和控制操作。
控制器可以是PLC（可编程逻辑控制器）、DCS（分散控制系统）等。
控制器的作用是根据预设的逻辑规则，对生产过程进行自动控制和调节。
3. 执行器执行器是电气自动化设备中负责执行控制命令的部件。
常见的执行器有电动机、气动阀、液压缸等。
执行器的作用是根据控制信号，将能量转化为力或者运动，实现对生产过程的控制和调节。
4. 人机界面人机界面是电气自动化设备与操作人员之间的交互界面。
它可以是触摸屏、键盘、显示器等设备，用于显示生产过程的状态信息、操作界面和报警信息。
人机界面的作用是方便操作人员对生产过程进行监控和操作。
三、电气自动化设备的工作原理电气自动化设备的工作原理可以简单概括为传感器采集信号、控制器进行逻辑判断、执行器执行控制命令。
具体来说，它包括以下几个步骤：1. 传感器采集信号传感器根据被测量的物理量，如温度、压力等，将其转化为电信号。
传感器的选择和安装位置对于信号的准确性和可靠性非常重要。
2. 控制器进行逻辑判断控制器接收传感器采集的信号，并根据预设的逻辑规则进行逻辑判断。
逻辑规则可以包括开关逻辑、比例逻辑、PID控制等。
控制器根据逻辑判断的结果，生成相应的控制命令。
3. 执行器执行控制命令执行器接收控制器发出的控制命令，并将其转化为力或者运动。
例如，电动机根据控制信号进行转速调节，气动阀根据控制信号进行开关控制。
电气设备类型及原理
电气设备类型及原理电气设备是指利用电力能量进行操作、调节、控制和保护的各种设备。
在现代工业生产和日常生活中，电气设备扮演着至关重要的角色。
本文将介绍几种常见的电气设备类型及其原理。
一、电动机电动机是将电能转化为机械能的设备。
它是工业生产中最广泛应用的电气设备之一。
电动机按照原理分为直流电动机和交流电动机两大类。
直流电动机原理：直流电动机利用直流电流在磁场中产生的力矩来实现运动。
它通常由定子、转子和碳刷等部件组成。
当通电时，定子通过产生磁场，作用于转子上的磁铁，使其转动。
直流电动机结构简单，容易控制，广泛应用于电动车辆、起重设备等领域。
交流电动机原理：交流电动机根据电动机转子上的磁场与外界交流电磁场的相互作用来实现转动。
常见的交流电动机有感应电动机和同步电动机。
感应电动机是通过感应电流产生旋转力矩，广泛应用于家用电器和工业机械设备。
同步电动机与交流电源的频率同步运行，具有高效率和精确控制的特点，适用于高精度运动场合。
二、变压器变压器是变换交流电压的电气设备。
它由铁芯和线圈组成，其中铁芯起到导磁作用，线圈则负责电磁感应。
变压器工作原理基于电磁感应定律，通过改变线圈的匝数来实现电压的升降。
变压器主要分为升压变压器和降压变压器两种类型。
升压变压器用于提高电压，降压变压器用于降低电压。
变压器广泛应用于电力系统中，用于输电线路的电压升降、电力传输和配电系统等。
三、断路器断路器是一种用于保护电路安全的开关设备。
它能够在电流过大或短路时迅速切断电路，防止设备损坏和火灾事故发生。
断路器根据其操作方式和用途可分为低压断路器和高压断路器。
低压断路器主要用于低压电路中，如家庭用电系统和工业电气设备中。
常见的低压断路器有空气断路器、熔断器和漏电保护器。
高压断路器用于电网中，能够切断高电流和高电压下的电路。
高压断路器通常是由真空、空气和油等介质组成，具有快速切断和很高的可靠性。
四、开关电源开关电源是一种将交流电转换为直流电的电子设备。
电气设备原理及功能
电气设备原理及功能1. 引言电气设备是现代社会不可或缺的一局部，它们在各个领域中发挥着重要的作用，包括工业、建筑、交通、通信等。
本文将介绍电气设备的原理和功能，以帮助读者更好地理解电气设备的工作原理和应用。
2. 电气设备的根本原理电气设备的根本原理是基于电磁学和电路理论。
电磁学研究电荷和电流在空间中产生的电场和磁场之间相互作用的规律，而电路理论那么研究电流在电路中的传输和变换。
基于这些原理，电气设备通过合理布置和组合电路元件来实现特定的功能。
3. 电气设备的功能3.1 照明设备照明设备是电气设备中最常见的一种，它用于提供人们生活和工作所需的照明光源。
照明设备包括白炽灯、荧光灯、LED灯等。
这些设备通过将电能转化为光能，使得人们能够在暗处看清物体。
3.2 电力供给设备电力供给设备是为各种电气设备和电器提供稳定电力的设备。
这些设备通常包括变压器、开关设备、电源等，它们通过将电能转化为适合各种设备使用的电压和电流，以保证设备正常运行。
3.3 通信设备通信设备包括电话、移动通信设备、无线网络设备等，它们用于传输和接收信息。
通信设备通过调制和解调电信号，使得信息能够在电磁波中传输，从而实现远距离的通信。
3.4 控制设备控制设备用于控制其他电气设备的运行。
例如，自动化生产线中的PLC〔可编程逻辑控制器〕用于控制机械和电气设备的运行顺序和方式。
控制设备通过接收和处理输入信号，并根据设置的逻辑条件发出相应的输出信号，以到达预期的控制目的。
3.5 传感设备传感设备用于感知和测量环境中的各种物理量。
例如，温度传感器用于感知环境的温度变化，压力传感器用于测量物体的压力大小。
传感设备通常将所感知到的物理量转化为电信号，并传递给其他设备进行处理和控制。
3.6 能源转换设备能源转换设备用于将不同形式的能源转化为电能。
例如，太阳能电池板可以将太阳能转化为电能，汽车发电机可以将燃油能转化为电能。
能源转换设备通过特定的工作原理，将能源转化为电能，为其他电气设备的供电提供支持。
电气设备原理及功能
电气设备的应用场景
工业领域：用于自动化生产、控制和监测 等环节，提高生产效率和产品质量。
电力系统：用于发电、输电、配电和用电 等环节，保障电力系统的安全、稳定和可 靠运行。
交通领域：用于铁路、地铁、公路和航空 等交通工具的牵引、控制和监测系统，提 高交通工具的安全性、舒适性和节能性。
建筑领域：用于智能建筑、楼宇自控、照 明和电梯等系统，提高建筑的使用功能和 节能效果。
操作不当：不正 确的操作可能导 致设备损坏或故 障
维护不足：缺乏 定期维护和保养， 可能导致设备故 障
环境影响：温度、 湿度等环境因素 也可能导致设备 故障
电气设备常见故障的排除方法
故障诊断：通过观察、检测和分析确定故障的原因和位置
故障排除：根据诊断结果，采取相应的措施排除故障
预防性维护：定期对电气设备进行检查和维护，预防故障的发生 培训和经验：提高操作人员的技能水平，积累经验，快速准确地判断和排 除故障
学院
感谢观看
汇报人：
电气设备的工作流程
转换：电能转换为机械能或 热能
控制：通过电路控制设备的 运行状态
输入：电源接通，电流开始 流通
输出：设备产生所需的功能 或效果
01
电气设备的性能参数
电气设备的功率和效率
功率：电气设备在单位时间内转换、使用 或耗散的能量，通常以瓦特或千瓦表示。
效率：电气设备将输入的电能转换为特定 输出功率的能力，通常以百分比表示。
01
电气设备的未来发展
电气设备的新技术发展趋势
物联网技术：实现设备间的互联互通，提高电气系统的智能化和自动化水平 人工智能：应用于电气设备故障诊断、预测维护等领域，提高设备运行效率和可靠性 新能源技术：推动电气系统向清洁、高效、可持续方向发展，如太阳能、风能等 电力电子技术：提高电气设备的能效和稳定性，促进智能电网的建设和发展
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备的原理与功能
（1）油断路器
n 多油断路器 多油断路器的触头和灭弧系统放置在由钢板焊接成的装 有大量绝缘油的油箱中，其绝缘油既是灭弧介质，又是 主要的绝缘介质，承受不同的导体之间及导体与地之间 的绝缘。
开断元件
支
持
主要零部件：开关本体 绝
的底架、底座
缘
功能：整台产品的基础 件
传
动
元
件
操
动
机
基座
构
电气设备的原理与功能
•支持绝缘件：
•主要零部件：
•
瓷柱
•
瓷套管
•
绝缘管等构成的支柱本体
•
拉紧绝缘子等
•功能：
• 保证开断元件有可靠的对地绝缘，承受开 断元件的操作力及各种外力
电气设备的原理与功能
•传动元件：
电气设备的原理与功能
n二次设备
在电力系统中为了能对电气一次设备和系统的运行状况进行测 量、控制、保护和监察而需要一些专门的设备，包括：
（1）测量表计。如电压表、电流表、功率表、电能表、频 率表等，用于测量一次电路中的电气参数。
（2）继电保护及自动装置。如各种继电器和自动装置等， 用于监视一次系统的运行状况，迅速反应不正常情况并进行调 节或作用于断路器跳闸，切除故障。
（3）直流设备。如直流发电机、蓄电池组、硅整流装置等， 为保护、控制和事故照明等提供直流电源。
电气设备的原理与功能
第二节 同步发电机
发电机
定子
将机械能
转变为电 能的机械
水轮机
风力机
蒸汽轮机
燃气轮机
转子
柴油机
…
（a） 定子
转子
(b)
电气设备的原理与功能
第三节 电力变压器
变压器
将一种电 压的电能 变换为另 一种电压 的电能的
（2）变压器损耗Σp。
（3）变压器效率η。
电气设备的原理与功能
（四）变压器分类
电气设备的原理与功能
第四节 电动机
电动机
将电能变 换为机械 能的装置
异步电动机 同步电动机 特种电机
电气设备的原理与功能
第五节 高压断路器
额定电压为3kV及以上，能够关合、承载和开断运 行状态的正常电流，并能在规定时间内关合、承载和 开断规定的异常电流（如短路电流、过负荷电流）的 开关电器称为高压断路器。高压断路器的作用：电力 网正常工作和发生故障时开断和关合电路。也即， ① 控制（操作）作用；②保护作用。
n 断路器的型号含义 n 断路器的基本结构 n 断路器的型号含义 n 断路器的基本技术参数
电气设备的原理与功能
一、断路器的型号含义
产品名称；S—少油断路器，D—多油补断充路特器性，：LC—－六手氟车式， 化硫（SF6）断路器，Z—真空断路器G，－K改—进压型缩，空W气－断防污
路器，Q—自产气断路器，C—磁吹型断，路Q器－防震型
（6）空载电流，通常以额定电流的百分数表示 I0 % 由变压器空载试验获得，相应的有空载损耗P0
（7）连接组号
Y——星形连接，YN——星形连接并有中性点引线，
d——三角形连接， 例 YNd11
电气设备的原理与功能
2 性能参数 （1）变压器负载运行，二次侧端电压变化率∆u%。
变压器外特性
电气设备的原理与功能
电气设备原理及功能
电气设备的原理与功能
电气设备原理与功能
n 电气设备的分类 n 同步发电机 n 电力变压器 n 电动机 n 高压断路器 n 互感器 n 隔离开关
电气设备的原理与功能
第一节 电气设备的分类
n一次设备
直接生产、输送、分配和使用电能的设备，包括： （1）生产和转换电能的设备，如发电机和变压器等； （2）接通或断开电路的开关设备，如断路器、隔离开 关、熔断器、接触器等； （3）将有关电气设备连接成电路的载流导体，如母线、 电缆等； （4）变换电气量的设备，电压互感器和电流互感器； （5）保护电器，如电抗器和避雷器等； （6）接地装置，电力系统中有工作接地、保护接地和 防雷接地；
（三）变压器基本参数及性能指标
1 基本参数
（1）额定电压U1N, U2N，三相变压器指线电压； （2）额定容量SN ； （3）额定电流I1N, I2N ，根据额定电压和额定容量计算得出； （4）额定频率fN ，我国规定工业用电频率为50Hz；
（5）阻抗电压（短路电压），通常以额定电压的百分数表示Uk % 由变压器短路试验获得，其反映在变压器在额定负载下运行时， 漏阻抗压降的大小，相应的有短路损耗Pk
结构特点：结构简单，制造方便，便于在套管上加装电 流互感器，配套性强；耗钢、耗油量大、体积大、重量 重；属自能式灭弧结构。
技术特点：额定电流不易做得很大；开断小电流时，燃 弧时间较长；开断电路的速度较慢；油量多，有发生爆 炸和火灾的危险性。
装置
单相变压器 三相变压器
…
电气设备的原理与功能
（一）变压器的工作原理
变压器是通过电磁感应原理，通过电磁耦合实现电能 传递的一种静止电气设备，主要由铁芯及绕在铁芯上的绕 组组成。
电气设备的原理与功能
（二）变压器的结构
1脂浇注的变压器称为环氧树脂干式变压器。
电气设备的原理与功能
额定开断电 流（kA）
123 45
67
安型装，地W点－；户N－外户型内设计序额号作定电电压压）（（或k最额V高定）工电流（A）
例如：ZN28－12/1250－25，表示户内式真空断 路器，设计序号为28，最高工作电压12kV，额定电 流为1250A，额定开断电流为25kA。
电气设备的原理与功能
• 二、断路器的基本结构：
•主要零部件：
•
各种连杆
•
齿轮
•
拐臂
•
液压管道
•
压缩空气管道等
•功能：
•
将操作命令及操作功传递给开断元件的触
头和其它部件
电气设备的原理与功能
• 开断元件：
• 主要零部件：
•
主灭弧室
•
主触头系统
•
主导电回路
•
辅助灭弧室
•
辅助触头系统
•
并联电阻
• 功能：
•
开断及关合电力线路，安全隔离电源
电气设备的原理与功能
•操作机构：
•主要零部件：
•
弹簧、液压、电磁、气动及手动机构的
本体及其配件
•功能：
•
为开断元件分合闸操作提供能量，并实
现各种规定的操作
电气设备的原理与功能
三、断路器的类型
按灭弧介质的不同分类 （1）油断路器
采用绝缘油作为灭弧介质的断路器，逐渐被淘汰。 （2）压缩空气断路器
采用压缩空气作为灭弧介质及操作机构能源的断路器。 （3）真空断路器
