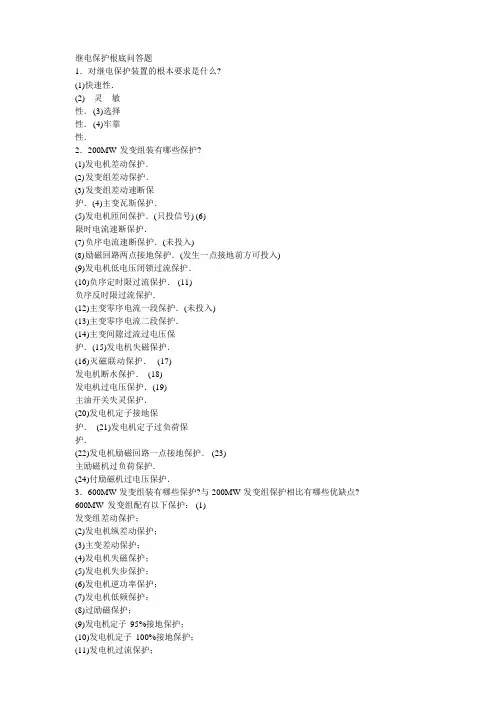

继电保护问答题总结 (1)

1距离保护是利用正常运行与短路状态间的哪些电气量的差异构成的？ 答：电力系统正常运行时，保护安装处的电压接近额定电压，电流为正常负荷电流，电压与电流的比值为负荷阻抗，其值较大，阻抗角为功率因数角，数值较小；电力系统发生短路时，保护安装处的电压变为母线残余电压，电流变为短路电流，电压与电流的比值变为保护安装处与短路点之间一段线路的短路阻抗，其值较小，阻抗角为输电线路的阻抗角，数值较大，距离保护就是利用了正常运行与短路时电压和电流的比值，即测量阻抗之间的差异构成的。 2为了切除线路上各种类型的短路，一般配置哪几种接线方式的距离保护协同工作？ 答：保护装置一般只考虑简单故障，即单相接地短路、两相接地短路、两相不接地故障和三相短路故障四种类型的故障。再110KV 及以上电压等级的输电线路上，一般配置保护接地短路的距离保护和保护相间短路的距离保护。接地距离保护的接线方式引入“相——地”故障环上的测量电压、电流，能够准确的反应单相接地、两相接地和三相接地短路；相间距离保护接线方式映入“相——相”故障换上的测量电压、电流，能够准确地反应两相接地短路、两相不接地短路和三相短路。即对于单线接地短路，只有接地距离保护接线方式能够正确反应；对于两相不接地短路，只有相间距离保护接线方式能够正确反应；而对于两相接地短路及三相短路，两种接线方式都能够正确反应。为了切除线路上的各种类型的短路，两种接线方式都需要配置，两者协同工作，共同实现线路保护。由于相间距离保护接线方式手过渡电阻的影响较小，因此对于两相接地短路及三相故障，尽管理论上两种接线方式都能够反应，但一般多为相间距离保护首先跳闸。 3距离保护装置一般由哪几部分组成？简述各部分的作用。 答：距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成，它们的作用分述如下：(1)启动部分：用来判别系统是否发生故障。系统正常运行时，该部分不动作；而当发生故障时，该部分能够动作。通常情况下，只有启动部分动作后，才将后续的测量、逻辑等部分投入工作。(2)测量部分：在系统故障的情况下，快速、准确地测定出故障方向和距离，并与预先设定的保护范围相比较，区内故障时给出动作信号，区外故障时不动作。(3)振荡闭锁部分：在电力系统发生振荡时，距离保护的测量元件有可能误动作，振荡闭锁元件的作用就是正确区分振荡和故障。在系统振荡的情况下，将保护闭锁，即使测量元件动作，也不会出口跳闸；在系统故障的情况下，开放保护，如果测量元件动作且满足其他动作条件，则发出跳闸命令，将故障设备切除。(4)电压回路断线部分：电压回路断线时，将会造成保护测量电压的消失，从而可能使距离保护的测量部分出现误判断。这种情况下应该将保护闭锁，以防止出现不必要的误动。(5)配合逻辑部分：用来实现距离保护各个部分之间的逻辑配合以及三段式保护中各段之间的时限配合。(6)出口部分：包括跳闸出口和信号出口，在保护动作时接通跳闸回路并发出相应的信号。 4什么是故障环路？相间短路与接地短路所构成的故障环路的最明显差别是什么？ 答：在电力系统发生故障时，故障电流流过的通路称为故障环路。 相间短路与接地短路所构成的故障环路的最明显差异是：接地短路的故障环路为“相-地”故障环路，即短路电流在故障相与大地之间流通；对于相间短路，故障环路为“相-相”故障环路，即短路电流仅在故障相之间流通，不流向大地。 5阻抗继电器的绝对值比较动作方程和相位比较动作方程之间的关系是什么？ 答：设绝对值比较式中“≤”左侧的阻抗记为ZB ，右侧的阻抗记为ZA ，则绝对值比较动作条件的一般表达式为丨ZB 丨≤丨ZA 丨；设相位比较式中分子、分母的阻抗分别用ZC 和ZD 表示，则相位比较动作条件的一般表达式为90≤ZC/ZD ≤270。可以得出四个量之间关系为 ZC=ZB+ZA ZD=ZB-ZA ZB=1/2(ZC+ZD) ZA=1/2(ZC-ZD) 6 什么是距离继电器的参考电压？其工作电压作用是什么？选择参考电压的原则是什么？ 答：在相位比较的距离继电器中，用作相位比较的电压称为参考电压，也叫做极化电压，例如在相位比较式180-ɑ≤arg(Uop/Um)≤180+ɑ中，用电压m U •判断m U •相位是否符合方程式，所以m U •就称为参考电压和极化电压。 选择参考电压的原则：相位不随故障位置变化、在出口短路时不为0的电压量作为比相的参考电压，如正序电压、记忆电压等。 7 以记忆电压为参考电压的距离继电器有什么特点？其初态特征与稳态特征有何差别？ 答：以记忆电压为参考电压的距离继电器可消除所有故障的死区，尤其是克服出口三相对称短路时三相电压都降为零而失去比较依据的不足；但其动作特性不能长期保持。 处态特性与稳态特性差别：①在传统的模式距离保护中，记忆电压是通过LC 谐振记忆回路获得的，由于回路电阻的存在，记忆量是逐渐衰减的，故障一定时间后，记忆电压将衰减至故障后的测量电压。所有记忆回路产生的仅在故障刚刚发生、记忆尚未消失时是成立的，因此称之为处态特性；②数字式保护中，记忆电压就是存放在存储器中的故障前电压的采样值，虽然不存在衰减问题，但故障发生一定时间后，电源的电动势发生变化，将不再等于故障前的记忆电压，在用故障前的记忆电压作为参考电压，特性也将会发生变化。所以记忆电压仅能在故障后的一定时间内使用，例如仅在Ⅰ、Ⅱ段中采用。 8什么是最小精确工作电流和最小精确工作电压？测量电流或电压小于最小精工电流或电压时会出现什么问题？ 答：通常情况下，在阻抗继电器的最灵敏角方向上，继电器的动作阻抗就等于其整定阻抗，即Zop=Zset 。但是当测量电流较小时，由于测量误差、计算误差、认为设定动作门槛等因素的影响，会使继电器的动作阻抗变小，使动作阻抗降为对应的测量电流，称为最小精确工作电流，用 表示。 当测量电流很大时，由于互感器饱和、处理电路饱和、测量误差加大等因素的影响，继电器的动作阻抗也会减小，

使动作阻抗降为对应的测量电流，称为最大精确工作电流，用表示。

最小精工电流与整定阻抗也会减小，使动作阻抗降为对应的测量电流，称为最大精确工作电流，用表示。

最小精工电流与整定阻抗值的乘积，称为阻抗继电器的最小精工电压，常用表示。

当测量电流或电压小于最小精工电流电压时，阻抗继电器的动作阻抗将降低，使阻抗继电器的实际保护范围缩短，可能引起与之配合的其他保护的非选择性动作

9什么是电力系统的振荡？振荡时电压电流有什么特点？阻抗继电器的测量阻抗如何变化？

答：电力系统中发电机失去同步的现象，称为电力系统的振荡；电力系统振荡时，系统两侧等效电动势间的夹角δ在0°~360°范围内作周期性变化，从而使系统中各点的电压、线路电流、距离保护的测量阻抗也都呈现周期性变化。

10采用故障时短时开放的方式为什么能够实现振荡闭锁？开放时间选择的原则是什么？

答：1、利用电流的负序、零序分量或突变量，实现振荡闭锁。2、当系统发生故障时，短时开放距离保护允许保护出口跳闸称为短时开放。若在开放的时间内，阻抗继电器动作，说明故障点位于阻抗继电器的动作范围之内，将故障线路跳开；若在开放的时间内阻抗继电器未动作，则说明故障不在保护区内，重新将保护闭锁。

开放时间选择的原则：Tdw称为振荡闭锁的开放时间，或称允许动作时间，它的选择要兼顾两个方面：一是要保证在正向区内故障时，保护I段有足够的时间可靠跳闸，保护Ⅱ段的测量元件能够可靠启动并实现自保持，因而时间不能太短，一般不应小于；二是要保证在区外故障引起振荡时，测量阻抗不会在故障后的Tdw时间内进入动作区，因而时间又不能太长，一般不应大于。

11什么是距离保护的稳态超越？克服稳态超越影响的措施有哪些？

答：稳态超越是指在区外故障期间测量阻抗稳定地落入动作区的动作现象。见图3-16（a），A处的总测量阻抗可能会因下级线路出口处过渡电阻的影响而减小，严重情况下，可能会使测量阻抗落入其Ⅰ段范围内，造成其Ⅰ段误动作。这种因过渡电阻的存在而导致保护测量阻抗变小，进一步引起保护误动作的现象，称为距离保护的稳态超越。

克服稳态超越影响的措施是:采用能容许较大的过渡电阻而不至于拒动的测量元件.

12用故障分量构成继电保护有什么有点？

答：工频故障分量的距离保护具有如下几个特点。

（1）继电器以电力系统故障引起的故障分量电压电流为测量信号，不反应故障前的负荷量和系统振荡，动作性能不受非故障状态的影响，无需加振荡闭锁。

（2）继电器仅反应故障分量的工频稳态量，不反应其暂态的分量，动作性能较为稳定；

（3）继电器的动作判据简单，因而实现方便，动作速度较快；

（4）具有明确的方向性，因而既可以作为距离元件，又可作为方向元件使用；

（5）继电器本身具有较好的选相能力。

13纵联保护依据的最基本原理是什么？

答：纵联保护包括纵联比较式保护和纵联差动保护两大类，它是利用线路两端电气量在故障与非故障时、区内故障与区外故障时的特征差异构成保护的。纵联保护的基本原理是通过通信设施将两侧的保护装置联系起来，使每一侧的保护装置不仅反应其安装点的电气量，而且哈反应线路对侧另一保护安装处的电气量。通过对线路两侧电气量的比较和判断，可以快速、可靠地区分本线路内部任意点的短路与外部短路，达到有选择、快速切除全线路短路的目的。

纵联比较式保护通过比较线路两端故障功率方向或故障距离来区分区内故障与区外故障，当线路两侧的正方向元件或距离元件都动作时，判断为区内故障，保护立即动作跳闸；当任意一侧的正方向元件或距离元件不动作时，就判断为区外故障，两侧的保护都不跳闸。

纵联差动保护通过直接比较线路两端的电流或电流相位来判断是区内故障还是区外故障，在线路两侧均选定电流参考方向由母线指向被保护线路的情况下，区外故障时线路两侧电流大小相等，相位相反，其相量和或瞬时值之和都等于零；而在区内故障时，两侧电流相位基本一致，其相量和或瞬时值之和都等于故障点的故障电流，量值很大。所以通过检测两侧的电流的相量和或瞬时值之和，就可以区分区内故障与区外故障，区内故障时无需任何延时，立即跳闸；区外故障，可靠闭锁两侧保护，使之均不动作跳闸。

14纵联保护与阶段式保护的根本差别是什么？

答：纵联保护与阶段式保护的根本差别在于，阶段式保护仅检测、反应保护安装处一端的电气量，其无延时的速动段（即第Ⅰ段）不能保护全长，只能保护线路的一部分，另一部分则需要依靠带有一定延时的第Ⅱ段来保护；而纵联保护通过通信联系，同时反应被保护线路两端的电气量，无需延时配合就能够区分出区内故障与区外故障，因而可以实现线路全长范围内故障的无时限切除。

15什么是重合闸前加速保护？

答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。

16什么是重合闸后加速保护？

答：所谓后加速就是当线路第一次故障时，保护有选择性的动作，然后进行重合。如果重合于永久性故障上，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否带有时限无关。
