多波束场馆天线解决方案新小美天线,开创5G新时代

多波束场馆天线解决方案新小美天线，开创5G新时代作者：来源：《通信产业报》2018年第35期随着移动通信从1G到4G-LTE的转变，通信天线的关键技术也在发生变化，从模拟系统的全向天线到蜂窝时代的定向扇区天线，从多频共用天线技术到多入多出的MIMO技术，天线一直在解决无线传输中的覆盖、传输速率及通信容量等技术。

5G时代已经来临，5G通信将给用户带来全新的体验，它拥有比4G快十倍的传输速率，对天线系统提出了小型化、智能化、有源一体定制化、多频段、超宽频、多波束、Massive MIMO等要求。

在洛杉矶LACC展览中心刚刚结束的2018美国MWCA移动通信展上，粤海信携多波束场馆天线解决方案、街道站覆盖天线方案及有源一体化覆盖解决方案产品参展，充分体现小美天线的技术生产研发实力。

展会期间，粤海信展台成功吸引了各大运营商及设备商的目光，得到了诸多客户的好评。

四波束场馆赋形天线传统的场馆赋形天线（左），一个矩形波束的信号覆盖区域，多波束场馆天线（右），4个矩形波束覆盖区域，有效地解决了大容量、高密度覆盖场景。

利用街道现有路灯杆体，加装双定向天线沿道路覆盖、加装三扇区定向天线组合集束小区覆盖，整体天线多频段、尺寸小、重量轻（1.5kg以内）。

有效地解决系统扩容及环境协调问题。

街道站覆盖天线方案粤海信有源一体化覆盖解决方案通过天線及有源设备模块一体化集成，外接一个室外引向天线，达到低成本信号覆盖的目的，有效的解决楼宇电梯内、地下停车场等场景的信号覆盖问题。

有源一体化覆盖解决方案佛山市粤海信通讯有限公司位于美丽的天线之都——佛山三水，自2009年1月成立以来，致力于移动通信天线的技术研发、规模生产、服务与销售。

公司主要产品有：Small Cell 天线、街道站美化天线、室内分布天线、基站板状天线、多波束天线、有源一体化天线、物联网天线及特殊场景应用天线。

产品广泛应用于楼宇、小区、轨道交通、体育场馆、物流、公共安全及私人网络。

多波束天线应用研究

多波束天线应用研究作者：邓阳来源：《探索科学》2015年第11期摘要：随着网络规模的不断变大，容量问题、干扰问题和深度覆盖问题也不断显现。

传统天线只能覆盖单个方向，提供单小区容量及覆盖需要。

多波束天线能在单天线中提供多个锐波波束，在提升深度覆盖的同时可提升网络容量。

关键词：多波束天线，容量问题，覆盖，干扰一、多波束天线概念多波束天线是能够产生多个锐波束的天线，这些锐波束可以合成一个或几个成形波束，以覆盖特定的区域。

多波束天线（multi beam antenna）是能产生多个锐波束的天线。

这些锐波束（称为元波束）可以合成一个或几个成形波束，以覆盖特定的空域。

多波束天线有透镜式、反射面式和相控阵式等三种基本形式。

此外还有以相控阵作为反射面或透镜馈源的混合形式。

二、多波束天线特点多波束天线具有以下几个特点：①元波束窄而且增益高，若用多个发射机同时向各波束馈电，可获得较远的作用距离；②合成波束能覆盖特定形状的空域；③能以组合馈源方式实现低旁瓣。

多波束天线不但用于雷达系统，从60年代中后期以来已在卫星通信和电子对抗等技术领域获得应用，成为改进卫星通信系统性能的一项关键性技术，也是现代电子对抗中分选大量目标的一种重要手段。

多波束天线产品，单个天线可以提供相当于传统天线多倍的网络容量，适用于高校校园、广场、火车站、城中村等人口密集的区域。

由单个天线产生三个或五个双极化极窄波束，应用于小区分裂扩容。

同时，因该产品各波束间具有足够高的隔离度，可在实际应用中实现精确覆盖及具有良好抗干扰性能。

三、多波束天线试试效果最终根据多波束天线的适用特点，选择双流的黄河路1800M基站的5小区进行试点。

黄河路基站地处工业园区和工人宿舍区，尤其晚间话务和数据业务经常出现拥塞，经常出现最差小区，且配置较大，不易扩容。

1、多波束天线实施情况双流黄河路1800M于2013年4月11日进行天线改造，4小区和6小区保留不变，5小区使用多波束天线技术，由原来的8载频单独改造成8/8/8的三小区单独站点，方位角由原来5小区的180度改为210度（三个小区相同方向）。

微波天线的多波束形成技术

微波天线的多波束形成技术随着通信技术的飞速发展，微波天线的多波束形成技术也越来越受到关注。

多波束形成技术可以实现在不同方向上同时进行信号传输和接收，从而提高了通信的灵活性和可靠性。

本文将介绍微波天线的多波束形成技术，包括其原理、方法和应用。

原理微波天线的多波束形成技术是基于相控阵原理实现的。

相控阵技术是指将单个天线分成若干小块，每个小块都可以单独控制相位和幅度，从而实现天线波束的定向和调整。

多波束形成技术通过控制不同小块的相位和幅度，将天线的主矢量面向不同的方向，从而实现多个波束的形成。

图1：微波天线多波束形成原理示意图方法微波天线的多波束形成技术可以通过以下两种方法实现：1. 实时波束合成法实时波束合成法是指基于时域处理技术，通过对接收到的信号进行实时处理和计算，从而实现对不同方向波束的形成。

一般来讲，实时波束合成法需要先采集到天线上所有波束接收到的信号，然后经过多通道数字信号处理器(DSP)的计算和控制，最终生成多个不同方向的波束。

这种技术具有响应快、灵活性强等优点，但对硬件性能要求较高。

2. 离线波束合成法离线波束合成法是指将信号拆分成若干个子信号，然后在波束形成器中进行加权和叠加，从而实现不同方向波束的形成。

这种技术优点是精度高，而且计算资源消耗相对较小。

但是需要离线进行处理，响应速度较慢。

应用微波天线的多波束形成技术在通信、雷达和天基遥感等领域都得到了广泛应用。

以通信领域为例，多波束天线可以在不同方向上接收到不同的数据，从而提高系统的可靠性和信噪比，适用于高速移动通信和卫星通信等场景。

此外，微波天线的多波束形成技术还可以应用于军事领域的雷达、电子战和无人机等领域。

多波束雷达可以实现多任务同时处理，提高了战场指挥和防空作战的能力。

而多波束电子战系统则可以较好地实现多目标定位和攻击，大大提高了作战效率。

总结本文介绍了微波天线的多波束形成技术的原理、方法和应用。

虽然此技术有硬件设备要求高、复杂度和物理尺寸大等问题，但其优势明显，在通信、雷达和军事领域有着广泛的应用前景。

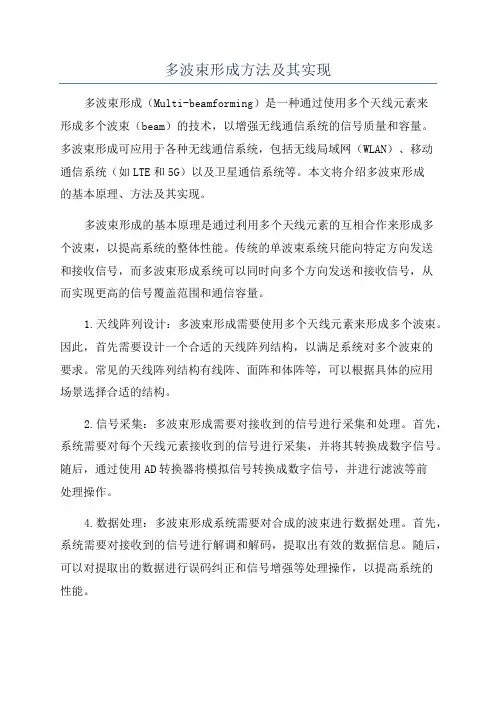

多波束形成方法及其实现

多波束形成方法及其实现多波束形成（Multi-beamforming）是一种通过使用多个天线元素来形成多个波束（beam）的技术，以增强无线通信系统的信号质量和容量。

多波束形成可应用于各种无线通信系统，包括无线局域网（WLAN）、移动通信系统（如LTE和5G）以及卫星通信系统等。

本文将介绍多波束形成的基本原理、方法及其实现。

多波束形成的基本原理是通过利用多个天线元素的互相合作来形成多个波束，以提高系统的整体性能。

传统的单波束系统只能向特定方向发送和接收信号，而多波束形成系统可以同时向多个方向发送和接收信号，从而实现更高的信号覆盖范围和通信容量。

1.天线阵列设计：多波束形成需要使用多个天线元素来形成多个波束。

因此，首先需要设计一个合适的天线阵列结构，以满足系统对多个波束的要求。

常见的天线阵列结构有线阵、面阵和体阵等，可以根据具体的应用场景选择合适的结构。

2.信号采集：多波束形成需要对接收到的信号进行采集和处理。

首先，系统需要对每个天线元素接收到的信号进行采集，并将其转换成数字信号。

随后，通过使用AD转换器将模拟信号转换成数字信号，并进行滤波等前处理操作。

4.数据处理：多波束形成系统需要对合成的波束进行数据处理。

首先，系统需要对接收到的信号进行解调和解码，提取出有效的数据信息。

随后，可以对提取出的数据进行误码纠正和信号增强等处理操作，以提高系统的性能。

5. 多用户接入：多波束形成系统通常需要同时支持多个用户的接入。

为了实现多用户接入，系统需要采用多用户的接入技术，如时分多址（Time Division Multiple Access，TDMA）或正交分频多址（Orthogonal Frequency Division Multiple Access，OFDMA）等。

通过使用这些技术，系统可以在同一时间和频率资源上同时支持多个用户的通信。

需要注意的是，多波束形成系统的实现需要考虑到系统复杂性和成本等因素。

基于Butler矩阵的双频双极化多波束天线关键技术研究

四、结论
RFID系统标签天线的设计与测量对于整个系统的性能至关重要。在实际应用中，我们需要根据应用需求选择合适的标签类型、材料、尺寸和形状，并进行相应的测量以评估其性能。通过不断优化标签天线的性能，我们可以提高整个RFID 系统的识别率和可靠性。
感谢观看
展望未来，基于本次演示的研究成果，可以进一步开展以下研究：
(1)研究更加高效的多波束形成算法和优化技术，以提高双频双极化多波束天线的波束形成效率和极化纯度；
(2)研究具有更宽带宽的双频双极化多波束天线技术，以适应不同应用场景的通信需求；
(3)研究双频双极化多波束天线的封装技术和集成方法，以提高其可靠性和实用性。
2、天线方向图测量
天线方向图是描述天线辐射特性的重要参数之一。通过测量天线的方向图，可以了解天线的主瓣和副瓣方向，以及在不同方向上的辐射强度。常用的测量设备包括辐射场强测量系统和暗室。
3、天线增益测量
天线增益是描述天线在特定方向上辐射能力的度量。通过测量天线的增益，可以了解天线在不同方向上的辐射能力。常用的测量设备包括比较场强测量系统和暗室。
基于Butler矩阵的双频双极化多波束天线关键技术研究
摘要
本次演示主要研究了基于Butler矩阵的双频双极化多波束天线关键技术。该技术具有广泛的应用前景，如在无线通信、雷达探测和电子战等领域。本次演示通过对双频双极化多波束天线技术的背景和现状进行概括，分析了存在的问题和挑战，并阐述了一种研究设计。实验结果表明，该天线的传输特性和极化特征均表现出良好的性能。最后，总结了研究结果，并指出了研究的局限性和展望未来的研究方向。
3、标签天线的尺寸与形状
标签天线的尺寸和形状对天线的性能有很大影响。一般来说，较大的天线可以提供更好的信号接收能力，但也会增加标签的体积和成本。因此，需要根据应用需求选择合适的尺寸和形状。

多波束天线的关键技术研究

多波束天线的关键技术研究多波束天线是一种先进的通信技术，可以实现在同一时间、同一频段传输多个不同方向的信号。

它在无线通信、雷达、卫星通信等领域有着广泛的应用。

本文将重点研究多波束天线的关键技术，包括天线设计、波束形成算法、多波束信号处理等方面。

多波束天线的首要问题是天线设计。

由于需要同时放射和接收多个波束，传统的单波束天线显然不适用。

因此，设计出具有多个辐射元件或阵元的天线是关键。

通常，多波束天线采用线性阵列或蜂窝状阵列的结构，每个阵元可以独立调节辐射方向和辐射功率。

同时，还需要考虑天线的频率响应、增益、方向性、抗干扰能力等指标的综合优化。

在天线设计的基础上，需要开发有效的波束形成算法。

波束形成是将天线阵列的辐射功率尽可能聚焦到感兴趣的区域，从而提高信号的接收和发送效率。

常见的波束形成算法有波束赋形、最大似然波束形成、Min-Norm波束形成等。

这些算法基于阵列几何和信号模型，利用信号处理方法进行波束权值计算，最终实现波束的形成与控制。

多波束信号处理也是多波束天线的关键技术之一。

在接收端，由于同时接收多个波束信号，需要进行信号的分离和解调。

常用的信号分离方法包括空间滤波、信号特征提取、自适应干扰抑制等。

这些方法通过利用波束形成得到的权值矩阵，将目标信号从干扰信号中分离出来。

同时，在发送端也需要对不同波束进行动态调度和编码，以实现对多用户的分时、分频资源的分配。

此外，多波束天线的关键技术还包括射频芯片设计、天线校准与自适应、多波束天线系统集成等方面。

射频芯片设计是多波束天线的基础，需要满足天线的高频率、宽带、低功耗等要求；天线校准与自适应技术可以提高系统的稳定性和抗干扰能力；多波束天线系统集成包括硬件设计、软件开发和验证测试等环节，是实现系统全面性能的保证。

综上所述，多波束天线的关键技术涉及到天线设计、波束形成算法、多波束信号处理、射频芯片设计、天线校准与自适应、多波束天线系统集成等方面。

这些技术的研究和发展将推动无线通信技术的进步，为人们提供更高质量、更可靠的通信服务。

卫星监测多波束天线技术研究

电波卫士介质透镜1 引言多波束天线能实现一副天线同时接收多路信号的功能，在卫星监测中开始得到越来越广泛的应用。

目前，多波束天线在星载天线上得到了较为广泛的运用，而地球站天线由于较高增益要求使用多波束天线的成本仍然较高，导致运用不够广泛。

随着卫星数量的爆炸性增长，及天线成本的下降，未来多波束天线将是卫星监测天线的主流天线技术之一。

2 多波束天线2.1 多波束天线的定义多波束天线是指能产生多个高增益波束的天线，这些波束（称为元波束）可以合成一个或几个成形波束，以覆盖特定的空域。

目前多波束天线主要有三种形态：透镜式、反射面式、相控阵式等三种基本形式，此外，还有以相控阵作为反射面或透镜馈源的混合形式。

2.2 透镜式多波束天线利用透镜把馈源所辐射的能量汇聚起来形成一个锐波束，当透镜焦点附近设置多个馈源时，便相应形成指向不同的多个元波束。

其工作原理如图1所示。

作者简介：蔡鸿昀，本科，助理工程师，主要从事无线电监测、卫星干扰源上行站定位以及卫星监测设备维护工作，主要研究方向为卫星监测新技术、天线技术研究等。

李思静，本科，工程师，主要从事无线电监测、短波监测定位以及卫星干扰源上行定位工作，主要研究方向为短波监测新技术、信号分析等。

周平，硕士研究生，工程师，主要从事无线电监测、卫星干扰源上行站定位工作，主要研究方向为卫星监测新技术、天线技术等。

卫星监测多波束天线技术研究蔡鸿昀，李思静，周平（国家无线电监测中心深圳监测站，深圳 518120）摘要：本文综述了三种主要形态的多波束天线，并分别给出其工作原理图，对三种基本多波束天线进行了性能比较。

关键词：多波束天线；卫星监测；相控阵天线doi：10.3969/J.ISSN.1672-7274.2017.08.026中图分类号：TN82 文献标示码：A 文章编码：1672-7274（2017）08-0063-05Abstract: This paper reviews three major multi-beam antennas, and describesthe working principle of threekinds of antennas respectively, in addition, performs performance comparison of Threebasic multi-beam Antennas.Keywords: multi-beam antenna; Satellite monitoring; Phased array antennaCai Hongyun, Li Sijing, Zhou Ping(National Radio Monitoring Center Shenzhen monitoring station, Shenzhen, 518120)Research on Multi-beam Antenna Technology图1 多波束透镜天线工作示意图由于馈源偏离透镜焦点会引起彗形像差而使旁瓣电平升高，馈源的偏焦角不能过大，但可适当组合多个喇叭组成馈源阵来压低波束的旁瓣电平。
