4.10光纤入户工程分光器种类与损耗计算
如何计算光网络损耗
1 / 5如何计算光网络损耗GEPON的光网络是由光纤、光纤耦合器和光分离器构成。
从OLT 到ONU传输距离受到OLT、ONU的发射功率、接收灵敏度；光缆的长度；和光分路器的插入损耗影响。
下面是这些设备的相关参数：OLT, ONU的光参数发射功率：＋2dBm ~+6dBm接收灵敏度－26dBm 光纤衰耗：0.3db/公里光分路器损耗：理论xx1*n光分路器的光衰耗：＝10log(1/n)。
以此计算：1×2的光分路器衰耗－3db；1×4的光分路器衰耗－6db；1×8的光分路器衰耗－9db；1×16的光分路器衰耗－12db；1×32的光分路器衰耗－15db。
但在实际的产品的衰耗大于理论值，具体插入损耗参见光分离器的说明书。
光分路器的级联和级数无关，和光分路器的衰耗相关。
例：假设OLT到ONU的距离10公里，使用两级光分路器，1个1×4和4个1×8构成。
OLT、ONU的发射功率和接收灵敏度之间相差26db;2 / 5光纤衰耗：10×0.3=3db 光分路器衰耗：光网络衰耗总和为：15＋3＝18db这只是理论计算，但在实际网络中，还需要考虑使用耦合器等导致衰耗增大，可以使用光功率计测试。
在这就要先了解发送光功率和光接收机灵敏度，发送光功率(典型值)是指光发射机正常输出光功率，以dbm为单位，光接收机灵敏度是指光接收机正常工作时所允许的输入光功率最小值。
以dbm为单位。
最大光链路损耗是对发射机和接收机正常工作时所允许的光纤传输通道最大损耗值(即发送光功率-光接收机灵敏度)。
假设光端机的发送光功率为－4.50dbm，光接收机灵敏度为-14.8dbm，那最大光链路损耗为-4.5dbm-(-14.8)dbm=10.3dbm。
通过最大光链路损耗中我们就可以初步估算出光端机的最远传输距离。
例题:假如有A=10公里、B=8公里、C=5公里在不同距离的3只光接收机，要求当光机接收电平是0dBm时，发射机的功率要多少mW 和光分路器各路的分光比为多少？(设每公里的光损耗为0.4dB，分光器插耗为0.4dB,光缆接头等损耗1dB)计算1：A路=0+10*0.4+0.4+1=5.4dBm=3.46737mW B路=0+8*0.4+0.4+1=4.6dBm=2.88403mW C路=0+5*0.4+0.4+1=3.4dBm=2.18776mW那么发射光的总功率P=3.46737+2.88403+2.18776=8.53916mW也很容易得出各路的分光比为：A路B路3 / 5C路注评1:以上答案不算对.一般光缆接头损耗都包含在每公里光损耗里了，不需要单独计算。
光路损耗理论计算公式
光路损耗理论计算公式EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有ONU接收侧的光功率在-8dBm到-23dBm之间。
一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超过ONU光接收饱和光功率－3dBm;ONU接收侧光功率＝OLT发射光功率- 光路损耗光路损耗=所有分光器插损值之和+光纤长度（KM）*0.4+熔纤点数目*0.1+法兰盘个数*0.2 分光器插损可参考前面的分光器规格。
OLT 发射光功率参考下面表格：5.5光通路衰减核算ODN的光功率衰减与OBD的分路比、活动连接数量、光缆线路长度等有关，设计时必须控制ODN中最大的衰减值，使其符合系统设备OLT和ONU PON口的光功率要求。
对于EPON 系统，企业标准要求光接口必须支持1000BASE-PX20（不采用1000BASE-PX10）。
考虑1dB 的光通道代价，1000BASE-PX20 的PON 口R-S 点允许衰耗范围如下：上行（ONU-OLT，1310nm）：0~25dB。
下行（OLT-ONU，1490nm）：0~25dB。
ODN光通道衰减所允许的衰减定义为S/R和R/S参考点之间的光衰减，以dB表示。
包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减总和。
图1－1为ODN光通道模型。
核算公式：ODN 光链路衰减= (dB) ODN 光链路衰减+Mc ≤ 系统允许的衰减公式中： ：为光通道全程n 段光纤衰减总和；：为m 个光活动连接器插入衰减总和； ：为f 个光纤熔接接头衰减总和；光分纤箱S/RR/S图1－2 ODN 光通道模型∑=mi Ki 1∑=pi Mi 1∑=ni Li1∑∑∑∑====+++hi ni pi mi FiMi Ki Li 1111：为h 个光分路器插入衰减总和；Mc ：光纤富余度本方案中，ODN 的部署基本相同，核算光衰减值时主要考虑光分路器的类型和ODN 的距离。
光缆损耗计算公式
光缆损耗计算公式光缆损耗是在光通信中一个挺重要的概念，要弄清楚它的计算公式，咱们得一步步来。
先来说说啥是光缆损耗。
简单来讲，就是光信号在光缆中传输的时候变弱了。
这就好比你在操场上喊口号，离你越远的人听到的声音越小，光信号在光缆里跑也是这个道理。
那为啥会有损耗呢？原因有好几个。
比如说材料本身的吸收，就像海绵吸水一样，光缆材料会吸掉一部分光的能量。
还有散射，光在光缆里“乱跑”，方向乱了，能量也就散掉啦。
另外，光缆的弯曲、连接不完美等都会导致损耗。
接下来咱们说说光缆损耗的计算公式。
常见的公式是：总损耗（dB）= 每公里损耗（dB/km）×长度（km） + 连接点损耗（dB） + 分光损耗（dB）。
这里面每公里损耗是个很关键的参数，不同类型的光缆这个值不太一样。
比如说单模光缆和多模光缆，每公里损耗就有差别。
给您说个我自己的经历，之前在一个通信项目里，我们要铺设一段很长的光缆。
计算损耗的时候，可把大家忙坏了。
那时候，大家拿着各种数据，对着公式一点点算，生怕出错。
有个同事，因为一个小数点的错误，导致后面的方案都得重新来，被老板狠狠批评了一顿。
从那以后，我们算损耗的时候，那叫一个小心，反复核对好多遍。
连接点损耗呢，就是光缆连接的地方，比如接头啊，熔接不好就会增加损耗。
分光损耗一般在分光器那里产生，分出去的光越多，损耗也就越大。
在实际应用中，要准确测量光缆损耗，得用专业的仪器，像光功率计啥的。
而且测量的时候，环境也得注意，不能有太强的干扰。
总之，光缆损耗的计算虽然有公式，但实际操作中得细心再细心，不然一个小错误可能会带来大麻烦。
希望您通过我的讲解，对光缆损耗计算公式能有更清楚的了解！。
不同规格的分光器的插损(衰减)
回答人的补充2009-09-09 08:17在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每km0.4dB计算，1550nm通常按0.25dB计算。
某一光路光纤损耗的dB数，换算成该路单路功率损耗mW数按下式计算：某单路功率损耗=100.1光纤损耗（mW）（某路）分光比K=某单路功率损耗/各路功率损耗总和（某路）分光损耗= -10lg K (dB)分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。
但是在计算光链路总损耗时必须将它加进去。
分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW，再据此计算出分光比，这样计算得出的最后计算结果最为准确。
但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。
因此，通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计，仅仅将光纤损耗换算成光功率来计算分光比。
但是在计算光链路总损耗的时候，这两项数值都要计算进去。
分光器附加损耗的大小，和分光路数的多少有关，设计时可从表1中选取数值。
表1 分光器的附加损耗值分光路数2345678910111216损耗dB0.200.300.400.450.500.550.600.700.800.901.001.20活动接头损耗，要根据光链路中活动接头的总数量计算，通常按每个接头0.3～0.5dB选取。
4.10光纤入户工程分光器种类与损耗计算
很多朋友提到分光器的使用，分光器是组建PON网络的一个组件，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。
分光器带有一个上行光接口，若干下行光接口。
从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。
只是光信号从上行光接口转到下行光接口的时候，光信号强度/光功率将下降，从下行光接口转到上行光接口的时候，同样如此。
各个下行光接口出来的光信号强度可以相同，也可以不同。
一、分光器的类型及其计算
工作原理：在单模光纤传导光信号的时候，光的能量并不完全是集中在纤芯中传播，有少量是通过靠近纤芯的包层中传播的，也就是说，在两根光纤的纤芯足够靠近的话，在一根光纤中传输的光的模场就可以进入另外一根光纤，光信号在两根光纤中得到重新的分配。
分光器损耗计算
•光功率损耗与光分支的数量相关(每次1：2 的分光产生~3.5dB的损耗)
•光功率的损耗大小决定了可传输的距离
•带宽vs. 成本：平均每户的可用带宽取决于光分比的大小，光分比越大则OLT每户分摊成本越低。
二、分光器的类型
分光器按照制造工艺的不同，分光器主要分为两大类：FBT 型(熔融拉锥式分光器)和PLC型(平面光波导功率分光器)。
熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤(其余剪掉)作为输入端，另一端则作为多路输出端。
托盘式分光器
机架式分光器只能安装在标准机架内。
壁挂式分光器安装在墙壁上，可安装在走廊、楼道内。
户外型分光器。
光分路器的损耗计算
光分路器的损耗计算光分路器是指将输入光信号分成两个或多个输出光信号的光学器件。
在光通信系统中，光分路器常常用于将光信号在不同的路径上进行传输和分配。
1.器件本身损耗：光分路器在光信号传输过程中会有一定的光能量损耗，这是由于光信号在通过光分路器的过程中发生了散射、吸收等过程造成的。
这部分损耗通常是固定的，可以通过器件的设计和优化来控制。
2.接口损耗：光分路器通常是通过光纤与其他光器件或设备连接在一起的，这些连接接口会引入光信号的插入损耗。
插入损耗通常由连接器，适配器和接口间的光信号耦合引起，实际情况需要根据系统需要来选择合适的连接件。
3.分光比损耗：在光分路器中，将输入光信号分成多个输出光信号，每个输出光信号的能量分配比例都是有限的。
这就意味着每个输出光信号的能量都小于输入光信号的能量，因此分光比损耗也是一种损耗。
分光比损耗可以通过分光比和分光器的设计参数来控制。
计算光分路器的损耗需要考虑以上几个方面的损耗，并进行累加计算。
例如，当光分路器的器件本身损耗为0.5dB，接口损耗为0.2dB，分光比损耗为1dB时，总的损耗为0.5dB+0.2dB+1dB=1.7dB。
需要注意的是，光分路器的损耗可能会受到一些因素的影响，例如光信号的波长，温度和光分路器的工作状态等。
因此，在实际应用中，需要根据具体的系统要求来选择合适的光分路器，并根据实际情况进行损耗的计算和优化。
总结起来，光分路器的损耗是一个重要的性能指标，影响着光通信系统的传输质量和效率。
通过合理的设计和优化，可以减小光分路器的损耗，提高系统的性能。
分光器光衰计算公式
分光器光衰计算公式分光器光衰计算公式是光学领域中一个非常重要的计算方法，它能够帮助工程师们准确地计算出分光器中的光衰，并为设计师们提供有力的指导。
分光器是一种光学器件，它可以将一个入射光束分成多个输出光束，每个光束的光功率不同。
在分光器中，光衰是指入射光束经过分光器后，每个输出光束的功率衰减程度。
光衰的计算对于分光器的性能评估和光学系统的设计至关重要。
分光器光衰计算公式可以分为两个部分：导引损耗和分束损耗。
导引损耗是指光束在分光器导光层中传播时的损耗，主要来自于导光层材料的损耗和导光层表面的反射损耗。
分束损耗是指光束在分光器的分束器件中分裂时的损耗，主要来自于分束器件的损耗和光束之间的交叉损耗。
导引损耗的计算公式可以使用下述表达式表示：L_g = -10 * log10 (1 - R_A - T)其中，L_g代表导引损耗，R_A代表分光器导光层的反射损耗，T 代表分光器导光层的透射损耗。
这个公式是基于能量守恒原理和反射率、透射率的定义推导而得。
分束损耗的计算公式可以使用下述表达式表示：L_s = -10 * log10 (1 - P)其中，L_s代表分束损耗，P代表分光器器件的功率传输效率。
这个公式是基于能量守恒原理和功率传输效率的定义推导而得。
综合考虑导引损耗和分束损耗，我们可以得到分光器总的光衰计算公式：L_t = L_g + L_s其中，L_t代表分光器的总光衰。
这个公式可以帮助工程师们准确地计算出分光器中的光衰，从而更好地进行光学系统的设计和性能评估。
通过这个公式，设计师们可以选择适当的材料和结构，以使得分光器的光衰达到所需的要求。
此外，工程师们还可以通过这个公式来优化分光器的结构和参数，从而进一步提高分光器的性能。
总之，分光器光衰计算公式是光学领域中一项重要的计算方法，它在光学器件的设计和性能评估中起着关键的作用。
通过深入理解和应用这个公式，我们可以更好地设计和使用分光器，为光学系统的研究和应用提供更好的指导。
光纤损耗的计算公式
光纤损耗的计算公式
光纤损耗的计算公式是指在光纤传输中，由于各种原因而产生的信号衰减的计算方式。
通常情况下，光纤损耗由两种主要因素造成，即纤芯损耗和衰减器损耗。
其中，纤芯损耗是指在光纤中光信号传输过程中由于光的散射、吸收、折射等原因而导致的信号衰减；而衰减器损耗则是指光信号在通过连接器、耦合器、分光器等器件时所产生的信号衰减。
光纤损耗的计算公式可以通过以下方式进行计算：
1、纤芯损耗的计算公式：
纤芯损耗= 10lg(Pi/Po)，其中Pi为光信号进入光纤的功率，Po 为光信号出光纤的功率。
2、衰减器损耗的计算公式：
衰减器损耗= 10lg(P1/P2)，其中P1为光信号进入衰减器的功率，P2为光信号出衰减器的功率。
3、总损耗的计算公式：
总损耗= 纤芯损耗+衰减器损耗。
通过计算公式，可以对光纤传输中的信号衰减进行准确的计算和分析，从而更好地保证光纤传输的质量和稳定性。
- 1 -。
分光器类型与损耗计算
分光器类型与损耗计算分光器（coupler）是一种常用的光传输设备，用于将光信号分割成多个输出信号。
常见的分光器类型包括平面波导型和柱波导型。
在进行分光器的损耗计算时，需要考虑插入损耗和分光比等因素。
平面波导型分光器是一种基于平准波导（planar waveguide）的光传输设备。
分光器通常由一个入口波导和多个出口波导组成，通过将光信号从入口波导的端面引入分光器，然后通过波导的传导模式将光信号分割到各个出口波导中。
平面波导型分光器适用于分光比相等的应用场景。
柱波导型分光器也称为Tree Coupler，它是一种基于柱波导（cylinder waveguide）的光传输设备。
分光器的入口是一个柱波导，而出口则是多个柱波导。
柱波导型分光器通过将光信号从入口柱波导传导到各个出口柱波导，实现信号的分割。
柱波导型分光器适用于需要将光信号分割到不同比例的输出端口的应用场景。
分光器的损耗主要包括插入损耗和分光比不均匀度。
插入损耗是指在将光信号从入口引入分光器后，信号在传输过程中的损耗。
插入损耗是分光器设计中的一个重要指标，通常用于衡量分光器的性能。
常见的插入损耗计算方法是通过将光信号的输入功率与输出功率进行比较。
分光比不均匀度是指分光器在将光信号分割到各个出口时，各个出口之间的信号分割比例的不均匀程度。
分光比不均匀度也是分光器设计中需要考虑的一个重要指标。
通常，分光比不均匀度可以通过在各个出口波导中测量输出信号的功率来计算。
接下来，我们将详细介绍分光器的损耗计算方法。
1.插入损耗计算插入损耗是指将光信号从入口引入分光器后，信号在传输过程中的损耗。
插入损耗通常用单位为分贝（dB）来表示。
插入损耗（dB） = 10 * log10(输入功率 / 输出功率)其中，输入功率是指将光信号输入到分光器的功率，输出功率是指将光信号输出到分光器各个出口的功率之和。
2.分光比不均匀度计算分光比不均匀度是指分光器在将光信号分割到各个出口时，各个出口之间的信号分割比例的不均匀程度。
光纤损耗计算公式详解
光纤损耗计算公式详解
光纤传输中的光信号会因为多种因素而发生衰减，这种衰减也被称为光纤损耗。
光纤损耗计算公式是用来估算光信号在传输过程中所受到的损耗的。
下面是光纤损耗计算公式的详细说明：
总损耗 = 表面损耗 + 耦合损耗 + 分岔损耗 + 弯曲损耗 + 光纤本身损耗
1. 表面损耗：这种损耗是由于光信号在光纤表面发生反射而导致的损耗。
表面损耗通常可以通过特殊的光纤镀膜或者表面处理来降低，也可以通过选择更好的光纤材料来减少。
2. 耦合损耗：光纤耦合损耗是指当光信号从一根光纤传输到另一根光纤时发生的损耗。
耦合损耗可以通过选择更好的光纤接口或者使用高精度的光纤连接器来减少。
3. 分岔损耗：当光信号从一条光纤进入另一条光纤时发生的损耗。
分岔损耗可以通过使用更好的连接器和光纤分支器来减小。
4. 弯曲损耗：当光纤在弯曲运输时，光信号会因为折射率的变化而发生损耗。
弯曲损耗可以通过选择更好的光纤材料和减小弯曲的角度来减小。
5. 光纤本身损耗：光纤本身的材料和结构也会对光信号的传输产生损耗。
光纤损耗计算公式中，光纤本身损耗可通过光纤的品质和类型来考虑。
总之，光纤损耗计算公式是一个综合考虑光纤传输过程中各种损耗因素的公式。
通过对每种损耗因素进行分析和优化，可以更好地估计光信号的传输损耗，进一步提高光纤传输的效率和可靠性。
光纤损耗的类型及标准，如何计算光纤损耗？
光纤损耗的类型及标准，如何计算光纤损耗？前⾔⼤家好，我是薛哥。
在光纤安装中，对光纤链路进⾏准确的测量和计算是验证⽹络完整性和确保⽹络性能⾮常重要的步骤。
光纤内会因光吸收和散射等造成明显的信号损失（即光纤损耗），从⽽影响光传输⽹络的可靠性。
那么如何才能知道光纤链路上的损耗值呢？本⽂将教您如何计算光纤链路中的损耗以及如何判断光纤链路的性能。
终将渡过成长的海01正⽂光纤损耗的类型光纤损耗也被成为光的衰减，是指光纤发射端和接收端之间的光损耗量。
造成光纤损耗的原因有多种，如光纤材料对光能的吸收/散射、弯曲损耗、连接器损耗等。
总⽽⾔之，造成光纤损耗主要有两⼤原因：内部因素（即光纤固有的特性）和外部因素（即光纤操作不当引起的），由此光纤损耗可分为本征光纤损耗和⾮本征光纤损耗。
本征光纤损耗是光纤材料固有的⼀种损耗，主要包含了因结构缺陷引起的吸收损耗、⾊散损耗和散射损耗；⽽⾮本征光纤损耗主要包含了熔接损耗、连接器损耗和弯曲损耗。
光纤损耗的标准电信⼯业联盟（TIA）和电⼦⼯业联盟（EIA）携⼿制定了EIA/TIA标准，该标准规定了光缆、连接器的性能和传输要求，如今在光纤⾏业中被⼴泛接受和使⽤。
EIA/TIA标准明确了最⼤衰减是光纤损耗测量时最重要的参数之⼀。
实际上，最⼤衰减是光缆的衰减系数，以dB/km为单位。
下图显⽰了在EIA/TIA-568规范标准中不同类型光缆的最⼤衰减。
光缆类型波长（nm）最⼤衰减（dB / km）最⼩带宽（Mhz * km）50/125µm多模8503.550013001.550062.5/125µm多模8503.516013001.5500室内单模光缆13101.0——15501.0——室外单模光缆13100.5——15500.5——如何计算光纤损耗？若想检测光纤链路是否能正常运⾏，那么就需要计算光纤损耗、功率预算以及功率裕度，计算⽅式如下。
光纤损耗的计算在光纤布线中，经常需要在⼀条确定长度的线路上计算最⼤损耗。
光纤损耗的计算公式
光纤损耗的计算公式
光纤损耗是指光信号在传输过程中由于光纤本身的性质或外界
环境的影响而逐渐减弱的现象。
光纤的损耗包括衰减、散射和弯曲损耗等。
计算光纤损耗时需要考虑多种因素，如光源功率、光纤长度、光纤直径、光纤材料等。
根据不同的光纤材料和光源类型，计算光纤损耗的公式也不同。
其中，常见的计算光纤损耗的公式如下：
1. 对于单模光纤，光纤损耗的计算公式为：损耗（dB/km）=0.4λ/（nπa）+0.04λ+0.017
其中，λ为光源波长，n为光纤折射率，a为光纤半径。
2. 对于多模光纤，光纤损耗的计算公式为：损耗（dB/km）=α×L+4/3a/λ
其中，α为光纤衰减系数，L为光纤长度，a为光纤半径，λ为光源波长。
3. 对于光纤光栅传感器，光纤损耗的计算公式为：损耗（dB/km）=0.0125×（Δn/λ）×L/Λ
其中，Δn为光纤折射率变化量，L为光纤长度，Λ为光栅周期。
以上是常见的光纤损耗计算公式，根据不同的应用场景和要求，还可以根据需要进行修正和调整。
- 1 -。
光路各节点损耗计算公式
光路各节点损耗计算公式光纤通信作为一种高速、大容量的通信方式，广泛应用于各种领域。
在光纤通信中，光路各节点的损耗是一个重要的参数，它直接影响着光信号的传输质量和通信距离。
因此，准确计算光路各节点的损耗是非常重要的。
光路各节点的损耗可以通过以下公式进行计算：损耗（dB）=10log10(输入功率/输出功率)。
在这个公式中，输入功率是指光信号进入节点时的功率，输出功率是指光信号离开节点时的功率。
损耗的单位是分贝（dB），它是一种对数单位，用于表示两个功率之间的比值。
在实际的光纤通信系统中，光路各节点的损耗可以由多种因素造成，包括光纤本身的损耗、连接器的损耗、分束器和耦合器的损耗等。
因此，准确计算光路各节点的损耗需要考虑到这些因素。
首先，光纤本身的损耗是光路各节点损耗的主要来源之一。
光纤的损耗主要包括吸收损耗、散射损耗和弯曲损耗。
吸收损耗是光信号在光纤中被吸收而导致的损耗，它主要由光纤材料的吸收特性决定。
散射损耗是光信号在光纤中发生散射而导致的损耗，它主要由光纤材料的结构特性决定。
弯曲损耗是光信号在光纤弯曲处发生的损耗，它主要由光纤的弯曲半径和弯曲角度决定。
其次，连接器的损耗也是光路各节点损耗的重要因素之一。
连接器是用于连接光纤的设备，它通常由陶瓷、金属或塑料制成。
连接器的损耗主要由连接器的质量和连接方式决定。
一般来说，连接器的质量越好，连接方式越合理，连接器的损耗就越小。
另外，分束器和耦合器的损耗也会影响光路各节点的损耗。
分束器是用于将光信号分成多个信号的设备，而耦合器是用于将多个光信号合成一个信号的设备。
分束器和耦合器的损耗主要由器件的质量和器件的损耗特性决定。
一般来说，器件的质量越好，损耗就越小。
在实际的光纤通信系统中，为了准确计算光路各节点的损耗，通常需要进行实验测试和理论分析。
实验测试可以直接测量光路各节点的损耗，而理论分析可以通过光学原理和数学模型计算光路各节点的损耗。
通过实验测试和理论分析，可以得到准确的光路各节点损耗的数值，从而为光纤通信系统的设计和优化提供重要的依据。
常见光纤连接器和光路损耗计算
常见光纤连接器和光路损耗计算光纤连接器是光纤通信系统中不可或缺的一部分，用于连接光纤之间的传输线路。
常见的光纤连接器有FC（Ferrule Connector）、SC （Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）等。
不同的连接器具有不同的结构和特点，对于光路损耗的计算也有所不同。
一、常见光纤连接器的结构和特点：1.FC连接器：FC连接器是光纤连接器中最早广泛应用的一种连接方式。
它采用金属螺纹结构，插入和拔出比较稳定，适用于高振动和高温环境。
2.SC连接器：SC连接器是大部分企业采用的一种连接方式。
它采用直插式结构，连接稳定可靠，操作简单且可重复使用。
SC连接器是光纤通信系统中应用最广的连接器之一3.ST连接器：ST连接器使用的较少，主要适用于多模光纤的连接。
它采用旋转卡扣结构，插拔稳定，适用于光纤传输距离较短的场合。
4.LC连接器：LC连接器是目前最为普遍的一种连接方式之一，它是一种小型的连接器，适用于密集布线场合。
它采用可嵌入结构，连接性能稳定，通信质量好。
二、光路损耗计算方法：在光纤通信系统中，光路损耗是衡量通信质量的重要指标。
光路损耗可通过测量光功率的衰减来计算。
光路损耗的计算需要考虑到光纤连接器的损耗、光纤的损耗以及光纤接头的损耗。
下面将分别介绍这三个方面的计算方法：1. 连接器损耗计算：不同的连接器有不同的损耗，一般根据连接器的结构和规格来计算。
可以使用OTDR（Optical Time Domain Reflectometer）测量系统来测量连接器的插入损耗，并将其转化为损耗值。
2.光纤损耗计算：光纤的损耗与光纤本身的材料和制造工艺有关。
一般可以通过光纤的标称光功率和实际测试的光功率来计算损耗。
光纤损耗可以通过OTDR测试或使用光功率计测量得到。
3.接头损耗计算：接头损耗是指在光纤连接器之间连接时产生的光信号损耗。
一条光纤 分光器 光衰
一条光纤分光器光衰
一条光纤在经过分光器分割后，会出现光衰。
光衰的大小取决于分光器的规格和使用情况。
一般来说，分光器越接近 1:1 比例，光衰越小。
同时，光纤本身的质量也会影响光衰的大小。
如果光纤弯曲半径过小或者端面不干净，都可能导致光纤传输的光功率降低，出现光衰。
为了计算光纤经过分光器后的光衰，可以使用公式：光衰 = (输入功率 - 输出功率) / 输入功率。
其中，输入功率和输出功率可以通过手持式光功率计测量。
需要注意的是，在测量光衰时，需要对不同波长的光纤进行测试，以确保测量的准确性。
分光器是光纤通信中常用的设备之一，用于将光信号分割成多个信号，以适应不同的应用需求。
在选择分光器时，需要考虑分光比、插入损耗、附加损耗等因素。
同时，分光器的使用也需要遵循一定的规则，比如在特定波长下使用，避免光信号的混淆和损失。
分光器光衰计算公式
分光器光衰计算公式分光器是一种用于将光信号按照不同的波长进行分离或合并的光学器件。
在光纤通信系统中，分光器被广泛应用于信号传输和接收。
光衰是指光信号经过分光器后衰减的程度，分光器光衰的计算公式可根据光学原理和分光器的工作方式来推导。
下面将从常见的三种分光器类型出发，分别介绍它们的光衰计算公式。
一、携波双向器（CCD）携波双向器是一种将光信号按照不同的波长分离的光学器件，它由两个波导中心相距较远的耦合区组成。
携波双向器的光衰计算公式如下：Pout = (1/2) * Pin * (1 - R^2)其中，Pout表示输出光功率，Pin表示输入光功率，R表示透射率。
该公式是基于携波双向器的特性，在理想情况下，输入光功率和输出光功率之间存在线性关系，且透射率为常量。
二、星型分光器星型分光器是一种将光信号按照不同的波长分离的光学器件，它由一个入口和多个出口组成，入口和出口之间通过一组耦合器连接。
星型分光器的光衰计算公式如下：Pout = Pin * (1/N)其中，Pout表示输出光功率，Pin表示输入光功率，N表示分光器的分支数。
该公式是基于星型分光器的特性，输入光功率平均分配到所有输出分支上，且分光器的分支数对输出光功率有直接影响。
三、非平衡M×N分光器非平衡M×N分光器是一种将光信号按照不同的波长分离和合并的光学器件，它由多个输入端口和多个输出端口组成，输入和输出之间通过一组耦合器连接。
非平衡M×N分光器的光衰计算公式如下：Pout = (1/N) * ∑(Pi * τi)其中，Pout表示输出光功率，Pi表示每个输入端口的输入光功率，τi表示对应的透射率。
该公式是基于非平衡M×N分光器的特性，每个输入端口的光功率按照对应的透射率分配到所有输出端口上，并对所有输入端口求和获得输出光功率。
综上所述，不同类型的分光器具有不同的光衰计算公式，其中涉及到的参数包括输入光功率、输出光功率、透射率、分支数等。
FTTH接入工程光纤衰耗计算
衰耗限制：Psr＝Lα×αf＋Mc＋Pp＋nAc其中：Psr S点与R点之间的衰耗（含功放）n 活动连接器个数（含本站ODF和中间跳接站ODF）Ac 活动连接器衰耗，取0.3dBPp 光通道代价，取1dBMc 光缆富裕度，取3dBαf 光缆衰耗，取0.22dB/Km（1550nm）(包括接头损耗)Lα中继传输长度（Km）色散限制：D=LD×18ps/nm.Km（1550nm）实际工程中，光信号的长距离传输要求信号功率足以抵消光纤的衰耗，g.652 光纤在1550nm 窗口的衰耗系数一般为0.25db/km 左右，考虑到光接头、光纤冗余度等因素，综合的光纤衰耗系数一般小于0.275db/km日常维护中，1550波长模式下每公里按0.25来计算的，每个死接头损耗0.5 ；活接头也按0.25来中继段光功率计算方法：中继段总衰耗＝0.3～0.4db/km×光纤长度＋光纤活动连接器损耗＋传输富裕度（为将来维护和衰老增加损耗预留余量，一般2～6db）光纤传输的衰耗规律衰耗系数是多模光纤和单模光纤最重要的特性参数之一，在很大程度上决定了多模和单模光纤通信的中继距离。
衰耗系数的定义为：每公里光纤对光信号功率的衰减值。
其表达式为：a= 10 lg pi/po 单位为db/km其中：pi 为输入光功率值（w 瓦特）po 为输出光功率值（w 瓦特）假如某光纤的衰耗系数为a=3db/km，则意味着经过一公里光纤传输pi/po= 10 0.3= 2后，其光信号功率值减小了一半。
长度为l 公里的光纤总的衰耗值为a=al 。
对于单模光纤，按照0.18db/km 的衰耗。
对于一个光信号，若经过edfa 放大后输出功率为+5dbm ，其接收端的接收灵敏度若为-28dbm ，则放大增益为33db ，除以衰耗系数，除数距离为33/0.18=183公里，考虑老化等裕度，可传输120km 以上。
使光纤产生衰耗的原因很多，主要有：吸收衰耗，包括杂质吸收和本征吸收；散射衰耗，包括线性散射、非线性散射和结构不完整散射等；其它衰耗，包括微弯曲衰耗等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
很多朋友提到分光器的使用，分光器是组建PON网络的一个组件，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。
分光器带有一个上行光接口，若干下行光接口。
从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。
只是光信号从上行光接口转到下行光接口的时候，光信号强度/光功率将下降，从下行光接口转到上行光接口的时候，同样如此。
各个下行光接口出来的光信号强度可以相同，也可以不同。
一、分光器的类型及其计算
工作原理：在单模光纤传导光信号的时候，光的能量并不完全是集中在纤芯中传播，有少量是通过靠近纤芯的包层中传播的，也就是说，在两根光纤的纤芯足够靠近的话，在一根光纤中传输的光的模场就可以进入另外一根光纤，光信号在两根光纤中得到重新的分配。

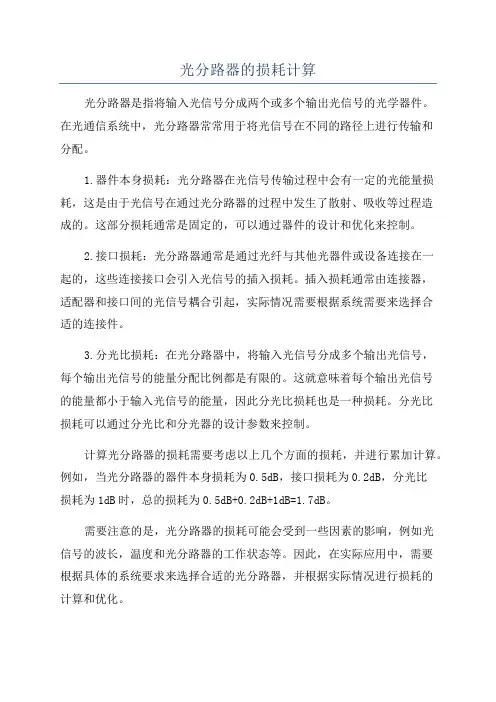

分光器损耗计算
•光功率损耗与光分支的数量相关(每次1：2 的分光产生~3.5dB的损耗)
•光功率的损耗大小决定了可传输的距离
•带宽vs. 成本：平均每户的可用带宽取决于光分比的大小，光分比越大则OLT每户分摊成本越低。
二、分光器的类型
分光器按照制造工艺的不同，分光器主要分为两大类：FBT 型(熔融拉锥式分光器)和PLC型(平面光波导功率分光器)。
熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤(其余剪掉)作为输入端，另一端则作为多路输出端。
托盘式分光器
机架式分光器只能安装在标准机架内。
壁挂式分光器安装在墙壁上，可安装在走廊、楼道内。
户外型分光器。
