UL电线电缆标准详细介绍

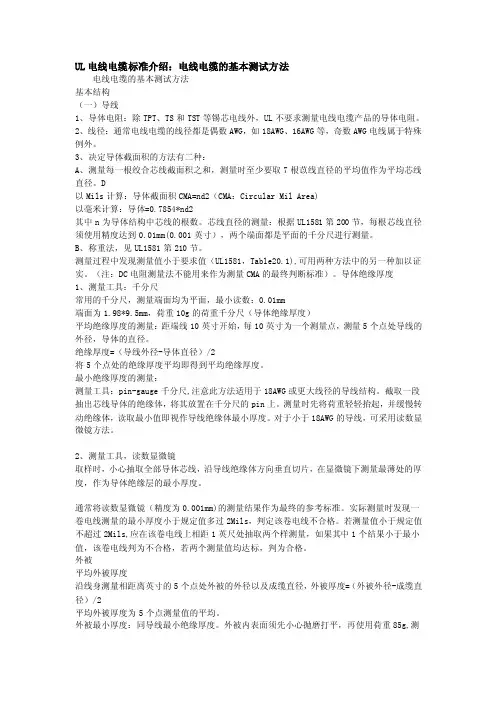

ul电线电缆标准介绍[整理版]
![ul电线电缆标准介绍[整理版]](https://img.taocdn.com/s3/m/8fbf2f54326c1eb91a37f111f18583d049640fb2.png)
UL电线电缆标准介绍：电线电缆的基本测试方法电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。
D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。
（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。
导体绝缘厚度1、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。
截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。
测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。
对于小于18AWG的导线，可采用读数显微镜方法。
2、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
电线ul标准
UL电线标准主要包括以下几个方面：
1. 可绕曲电线电缆标准（UL 62）：涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过600V的电线电缆，也不包括加装各种端线接头的电线电缆。
2. 通讯电线电缆标准（UL 444）：涉及通讯电缆，包括传输速率、信号完整性、电磁兼容性等方面的要求。
此外，还有电子线（设备引线）标准（UL 758），以及特定的电子线标准，如UL1007和UL1015。
UL1007是一款适用于电子设备内部连接线的标准，规格包括32AWG-16AWG的单根或裸铜线、镀锡铜丝，电压等级为300V。
而UL1015则适用于600V的电子线，规格为32AWG-10AWG的单根或裸铜线、镀锡铜丝。
同时，UL也对电缆进行了不同级别的燃烧测试，如商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）和通用级-CMG级（垂直燃烧测试Vertial Tray Flame Test）。
这些级别定义了电缆在特定燃烧条件下的性能表现。
UL电线标准介绍
UL电线标准介绍什么是UL电线标准UL电线标准是指由美国标准技术研究所（Underwriters Laboratories Inc.，简称UL）制定的电线和电缆的标准规范。
UL成立于1894年，是全球最大的独立第三方安全科学组织，致力于推动安全和可持续发展。
UL电线标准对电缆的设计、材料、制造和安装等方面提供了具体的指导，以确保电线和电缆在使用过程中的安全性和可靠性。
UL电线标准的分类根据用途和特性的不同，UL电线标准可以分为以下几类：1. 无氧铜电线标准无氧铜电线是一种纯铜制成的电线，具有良好的导电性能和耐腐蚀性能。
根据UL标准，无氧铜电线可以分为以下几类：•THHN/THWN电线：适用于建筑物内部的干、湿地环境。
具有耐高温、耐湿气和耐机械应力等特点。
•XHHW电线：适用于建筑物内外的干、湿地环境。
具有良好的耐热性能和耐湿气性能。
•USE电线：适用于埋地电线和户外电线，具有耐日晒、耐侵蚀和耐机械应力等特点。
2. 导线和电缆安装标准UL电线标准还对导线和电缆的安装提供了相应的标准规范。
这些标准规范包括：•UL 83：针对于白色PVC绝缘电线的安装标准。
•UL 1479：针对于穿越防火墙的电线和电缆的安装标准。
•UL 1655：针对于固定式烟雾探测器和火灾报警系统的电缆安装标准。
3. 光纤标准光纤是一种传输信息的新型材料，具有高速传输、抗干扰性强等特点。
UL电线标准针对光纤进行了以下规范：•UL 94：针对光纤电缆的阻燃性能进行评定。
•UL 1651：针对光纤电缆和光纤电缆分支的安装标准。
UL电线标准的重要性UL电线标准的制定和遵循对于电线和电缆制造商、供应商和用户来说都具有重要意义。
首先，UL电线标准确保了电线和电缆的质量和安全性。
通过遵循UL标准的要求，生产商可以保证其产品符合一定的质量标准，并且具有良好的耐久性和安全性能。
其次，UL电线标准可以提升产品的竞争力。
符合UL标准的电线和电缆具有更高的可信度和可靠性，可以获得更多的市场机会，提升品牌形象和市场份额。
UL电线电缆标准介绍38032共47页文档
01.04.2020
3
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。
测量5个点处导线的外径，导体的直径。 • 绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。 • 最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
01.04.2020
7
绞距
➢ 芯线绞距
取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。
01.04.2020
2
二、电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D
UL电线电缆标准介绍
2010-2-24
8
绞距
芯线绞距 取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。 导线绞距 同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。 各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
10
续上
燃烧等级 （表面印字） CL2，CL3， FLTC CMR CM VW-1 VW-1S VW-1SC 测试项目 标准章节 测试对象
Vertical –Tray Flame Test UL1666 VW-1 Flame Test VW-1 Flame Test VW-1 Flame Test
2010-2-24 4
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。 B、称重法，见UL1581第210节。 测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两 种方法中的另一种加以证实。（注：DC电阻测量法不能用来作 为测量CMA的最终判断标准）。
2010-2-24 13
UL电线电缆标准介绍
2018/5/4
7
外被 平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外 被厚度=（外被外径-成缆直径）/2 平均外被厚度为5个点测量值的平均。
外被最小厚度：同导线最小绝缘厚度。外被内表面须
先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千 分尺测量。
读数显微镜测量：方法同导体绝缘厚度测量方法。
6
2018/5/4
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片， 在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。 通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2018/5/4
8
绞距
芯线绞距 取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。 导线绞距 同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。 各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
UL电线标准介绍
2019/3/0
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片， 在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。 通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2019/3/10
8
绞距
芯线绞距 取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。 导线绞距 同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。 各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
2019/3/10 18
3、测试样品的制备 步骤：截取一段待测试 （1）测量其导体直径，绝缘（或外被）层厚度； （2）小心去除绝缘层包裹的导线和其它填充物，检查绝缘表皮完好无损。 对于外被样品，用抛光磨平机小心磨平外被的内表面，直至内表面凹 凸部位平滑即可。对于周长分别为4mm或6mm的外被，可用ASTM dieD或 ASTM dieC的哑铃片器制备哑铃状样品。 （3）样品上相距1英寸两端作标记，以便测试过程中测量其拉伸情况。测试 机的上下拉爪的夹持位置距离标记线均匀，不超过1/2英寸。 4、计算 （1）对于规则的管状试样，截面积A为： A=00.7854(D2-d2) D:导线外径，d：导体直径
UL电线电缆标准详细介绍(ppt 47页)
注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内 各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸 水测试。 阻抗因子C的决定：参见UL62第34节。
原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值， 在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃ 的阻值，两者相除即可求出C值。
Ø 测试电压：见Table900.2
14
（五）绝缘电阻测试
1、普通电线电缆
绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水 槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电 极连接到待测的电线导线上。测量时间为60秒，合格标准为15.6℃时 1000英尺电线的绝缘电阻大于2.5M.
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电 缆的样品制备、测试及计算方法
6、护套表面绝缘电阻
表面洁净的护套线，相距0.5英寸的两个铜箔电极间施加500V DC电压1 分钟，其绝缘电阻应保持大于100MΩ。
23
24
Ø 3XXX：单导体，热固性绝缘电线。
Ø 4XXX：多导体，护套结构，热固性绝缘电缆。
Ø 5XXX：单导体或多导体特殊项目电线。
******************************************************************************
UL电线标准介绍
2020/3/30
3
二、电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D
UL62:护套，不包括导线 UL758：AWM线II级
UL62：护套、导线、地线 同时满足FT1要求。 UL758：AWM线，I线
求
Flame Test
UL62最低要 求/FT2
Horizontal-Specimen Flame Test
CL2P，CL3P， CMP
UL910
2020/3/30
UL1581 (1060)
UL1581 (1080) UL1581 (1090) UL1581 (1100) UL1581 (1160)
测量5个点处导线的外径，导体的直径。 • 绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。 • 最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）标准
UL电线电览标准介绍
UL62现在已将常规可弯曲软线的物性归结在Table5.2(绝缘体）和 Table7.2（外被）中。
过去所有电线塑料材质的物性全部列入UL1581 Table50系列。例如SPT2，105 ℃电线，其物性要求为：SPT-2为Integral PVC电缆，故应用 UL62Table15.1或UL1581 Table50182。105 ℃对应的CLASS是2.11,拉伸指 数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后 拉伸率为之前的65%，抗张强度为老化前的85%。而对于半硬PVC而言 （SR-PVC），根据UL1581Table47.1,拉伸指数在Table50183中列明，即 老化前，拉伸率100%，抗张强度3000ibf/m2,老化后百分比分别为70%， 70%。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2020/4/8
8
绞距
➢ 芯线绞距
取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。
2020/4/8
标准章节
测试对象
UL1581 (1160)
UL13 UL444
UL1581 (1080) UL1581 (1080) UL1581 (1080)
UL758：完成品外被
UL758：绝缘芯线
UL758：绝缘芯线和完成外 被分别试验。
11
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应 在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。判别 标准为在升、降压以及保持期间，Hi-pot机电路报警。另一方 面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进 行耐电压测试是一种积极的简便测试漏电的方法。
ul电线的标准
UL（Underwriters Laboratories）是美国的一个公认的独立安全检测机构，致力于产品安全、可靠性和可持续发展方面的技术和社会责任。
UL 电线标准主要包括以下几个方面：
1. 可绕曲电线电缆标准（UL 62 Flexible Cord and Fixture Wire）：本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过600V 的电线电缆，也不包括加装各种端线接头的电线电缆。
2. 通讯电线电缆标准（UL 444 Communication Cables）：此标准涉及通讯电缆，包括传输速率、信号完整性、电磁兼容性等方面的要求。
3. 电子线（设备引线）标准（UL 758 Appliance Wiring Material）：该标准针对设备用电线，包括家用电器、工业设备等领域的电线和电缆。
4. 电线电缆参考标准（UL 1581）：本标准为电线电缆的设计、制造、测试和认证提供了一系列参考要求和指南。
5. 燃烧测试（UL 94）：针对电线电缆的燃烧性能进行测试，确保在火灾情况下，电线电缆不会加剧火势。
6. 耐电压测试：检测电线电缆在规定电压下的绝缘性能，确保电线电缆在正常使用过程中不会出现击穿、短路等现象。
7. 火花测试：评估电线电缆在高压条件下，防止火花引发周围可燃物质的能力。
8. 绝缘电阻测试：测量电线电缆的绝缘电阻，以确保其在使用过程中具有足够的绝缘性能。
9. 老化前和老化后拉伸测试：评估电线电缆在长时间使用过程中的力学性能变化。
UL电线电缆标准介绍
ul标准的推广和实施措施
制定和发布UL标准
UL标准制定机构会根据市场需求和技术发展，制定和发布 相关的UL标准，为电线电缆行业提供指导和规范。
培训和教育
UL标准制定机构会提供相关的培训和教育服务，帮助企业 和相关人员了解和掌握UL标准，提高产品质量和安全性。
认证服务
UL标准制定机构会提供认证服务，对符合UL标准的电线电 缆产品进行认证，并颁发UL认证证书。
02
ul电线电缆标准的分类
按用途分类
电力电缆
通信电缆
控制电缆
用于传输和分配电能， 如低压电缆、中压电缆
和高压电缆。
用于传输电信号和光信 号，如电话线、网线等。
用于传输控制信号，如 用于自动化设备和仪器
仪表的信号线。
特种电缆
具有特殊用途的电缆， 如耐高温、耐腐蚀、耐
辐射等。
按导体材料分类
1 2
铜导体
最为常见，具有良好的导电性能和机械性能。
铝导体
价格相对较低，但导电性能略逊于铜导体。
3
合金导体
用于特殊用途，如高强度、耐腐蚀等。
按绝缘材料分类
01
02
03
聚氯乙烯绝缘
价格低廉，电气性能良好， 但耐高温性能较差。
聚乙烯绝缘
电气性能优异，耐高温性 能良好，但价格较高。
交联聚乙烯绝缘
电气性能和耐高温性能均 优于聚氯乙烯和聚乙烯， 但价格更高。
UL标准对电线电缆产品的安全性能进行了严格的规定，要求产品符合相关标准和规定，并通过UL认证，以确保产品 的安全性和可靠性。
电缆产品的质量保证
UL标准对电线电缆产品的质量进行了全面的评估和检测，要求产品符合质量标准，并通过UL认证，以确保产品的质 量和可靠性。
UL电线电缆标准详细介绍
UL电线电缆标准详细介绍什么是UL电线电缆标准？UL（Underwriters Laboratories Inc.）电线电缆标准是由美国专门从事电气安全测试和认证的UL公司制定的一套产品安全性标准。
UL标准旨在确保电线电缆产品的安全性、可靠性和符合相关法规要求。
UL标准被广泛接受和采用，不仅在美国，也在许多其他国家和地区被采用作为标准认证的依据。
UL电线电缆标准的分类UL电线电缆标准按照不同的产品类型和用途进行分类，主要包括以下几个方面：1.室内电线电缆标准（UL 83、UL 1581等）：用于室内电力分配和通信系统的电线电缆产品。
UL 83标准适用于室内铜导电线，UL 1581标准则适用于室内多芯电缆。
2.室外电线电缆标准（UL 854、UL 1650等）：用于室外电力分配和通信系统的电线电缆产品。
室外电线电缆标准通常要求产品具备抗紫外线、抗湿气和耐高温等特性。
3.建筑电线电缆标准（UL 66、UL 1424等）：用于建筑物内部电力分配和通信系统的电线电缆产品。
建筑电线电缆通常需要符合建筑物消防要求，并具备阻燃和低烟无卤等特性。
4.通信电线电缆标准（UL 444、UL 1666等）：用于数据通信和网络系统的电线电缆产品。
通信电线电缆通常要求具备高速传输、抗干扰和低衰减等特性。
此外，UL电线电缆标准还可以根据产品的用途和环境条件的不同进行细分，如弹性线、机械设备线、储能系统线等。
UL电线电缆标准的内容要求UL电线电缆标准对产品的安全性和性能进行了详细的要求和测试方法，以确保产品在正常使用和极端条件下的可靠性。
1.安全要求：UL电线电缆标准要求产品符合相关的电气安全规定，如电压等级、绝缘材料的使用、绝缘电阻、引火性和耐压等。
2.物理性能：包括产品的外观、尺寸、弯曲半径、剥皮长度等要求，以及产品的机械性能，如拉伸强度、破裂强度、耐磨性和耐候性等。
3.电气性能：涉及产品的导电性能、绝缘电阻、短路和过载能力等。
UL电线标准介绍
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两 种方法中的另一种加以证实。（注：DC电阻测量法不能用来作 为测量CMA的最终判断标准）。
2020/4/10
5
导体绝缘厚度
1、测量工具：千分尺
➢ 常用的千分尺，测量端面均为平面，最小读数：0.01mm ➢ 端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度） • 平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，
2020/4/10
3
二、电线电缆的基本测试方法
：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电 缆的样品制备、测试及计算方法
UL电线电缆标准介绍
2003-07-22
目录
一、UL电线电缆标准概况
二、电线电缆的基本测试方法
（1）基本结构
（2）燃烧测试
（3）耐电压测试
（4）火花测试
（5）绝缘电阻测试
（6）老化前和老化后拉伸测试
UL电线电缆标准介绍
四、常见UL444通讯电缆及说明
五、UL电线电缆制造厂商应注意的事项
➢ UL FUS Procedure(检验细则）的构成
➢ 制造商的基本责任
六、UL电线电缆产品及包装印字要求
2020/3/1
2
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL62 Flexible Cord and Fixture Wire(软线和装置线） 本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过 600V的电线电缆，也不包括加装各种端线接头的电线电缆。
2020/3/1
6
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片， 在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两 种方法中的另一种加以证实。（注：DC电阻测量法不能用来作 为测量CMA的最终判断标准）。
2020/3/1
5
导体绝缘厚度
1、测量工具：千分尺
➢ 常用的千分尺，测量端面均为平面，最小读数：0.01mm ➢ 端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度） • 平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，
放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放 线端均须接地。对于10AWG或更细导线，不用测试导通性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、常见UL444通讯电缆及说明
五、UL电线电缆制造厂商应注意的事项
➢ UL FUS Procedure(检验细则）的构成
➢ 制造商的基本责任
六、UL电线电缆产品及包装印字要求
2020/4/10
2
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL62 Flexible Cord and Fixture Wire(软线和装置线） 本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过 600V的电线电缆，也不包括加装各种端线接头的电线电缆。
UL62:护套，不包括导线 UL758：AWM线II级
UL62：护套、导线、地线 同时满足FT1要求。
UL758：AWM线，I线
以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2
2020/4/10
4
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。
2020/4/10
6
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片 ，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度 。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两 种方法中的另一种加以证实。（注：DC电阻测量法不能用来作 为测量CMA的最终判断标准）。
2020/4/10
5
导体绝缘厚度
1、测量工具：千分尺
➢ 常用的千分尺，测量端面均为平面，最小读数：0.01mm ➢ 端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度） • 平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，
UL62最低要 求/FT2
CL2P，CL3P ，CMP
2020/4/10
Horizontal-Specimen Appliance-Wire Flame Test
Horizontal-Specimen Flame Test UL910
UL1581 (1060)
UL1581 (1080) UL1581 (1090) UL1581 (1100) UL1581 (1160)
测量5个点处导线的外径，导体的直径。 • 绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。 • 最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上 。测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作 导线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方 法。
➢ 导线绞距
同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。
2020/4/10
7
外被
➢ 平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外 被厚度=（外被外径-成缆直径）/2
平均外被厚度为5个点测量值的平均。
➢ 外被最小厚度：同导线最小绝缘厚度。外被内表面须
先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千 分尺测量。
➢ 读数显微镜测量：方法同导体绝缘厚度测量方法。
各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
2020/4/10
9
（二）燃烧测试 电线燃烧等级及测试方法对照表
燃烧等级（ 表面印字）
测试项目
标准章节
测试对象
FT1
Vertical Flame Test
VW-1
Vertical-Specimen Flame Test
AWM最低要 求
UL电线电缆标准介绍
2003-07-22
目录
一、UL电线电缆标准概况
二、电线电缆的基本测试方法
（1）基本结构
（2）燃烧测试
（3）耐电压测试
（4）火花测试
（5）绝缘电阻测试
（6）老化前和老化后拉伸测试
（7）其它试验简介
三、常见UL758电线电缆及说明
➢ UL Style Pages简介
➢ UL即将推出的UL758标准的情况介绍
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电 缆的样品制备、测试及计算方法
2020/4/10
3
二、电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2020/4/10
8Leabharlann 绞距➢ 芯线绞距取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。
