心脏解剖图谱
心脏的结构心结构图(实用课件)
记忆口诀： 左右相反、上房下室
思考：
在心脏的四个腔室壁中，
最厚的是（
）
左心室
心脏的四个腔
认识连接心脏的血管
a
主动脉
b
肺动脉
c
肺静脉
d
上腔静脉
g
下腔静脉
思考问题： 1、心脏中流动脉血的腔是？流静脉血的 腔？
2、心脏中流动脉血的血管是？流静脉血 的血管？
一、心脏的结构
心
心壁： 主要由心肌构成，心室壁比心房壁厚，左心室壁比右心壁厚
2 左心室
与心脏相连的血管
规律：
与心房相连的是静脉 与心室相连的是动脉
左心房 右心房 左心室 右心室
肺静脉 上下腔静脉 主动脉 肺动脉
上腔静脉 下腔静脉
主动脉 肺动脉 肺静脉
瓣膜
种类:
使得血液流动方向只能是：心
房
心室
房室瓣：心房和心室之间
动脉瓣：心室和动脉之间
使得血液流动方向只能是：心
特点： 室
心脏的结构心结构图
感谢您的阅览
心脏的位置、形状和大小
心脏位于胸腔中部偏左下 方在两肺之 间 形状像桃子，与各人拳头大小相似。
心脏是由什么组成的呢？ 心脏是由心肌组成的
心脏的主要结构
四个腔
左心房、左心室、右心房、 右心室
五种血管
主动脉 肺动脉 上腔静脉 下腔静脉 肺静脉
任务：根据书38页的心脏结构示意图，说 出左边的1、2、3、4分别表示什么结构？
脏
左心房
---------与肺静脉连通
的
四个腔：
左心室 右心房
相通 ---------与主动脉连通 ---------与上、下腔静脉相通
心脏地解剖结构及生理(含彩图)
心脏的解剖结构及生理一、心脏的位置心脏是整个血液循环中推动血液流动的泵。
心脏的位置位于胸骨体和第2-6肋软骨后方、胸椎第5-8椎体前方的胸腔中纵隔内，2/3部分居左侧胸腔，1/3部分在右侧。
二、心脏内部解剖心脏由心肌细胞构成，有瓣膜及四个腔。
心尖部主要由左心室构成，心底部由大动脉、静脉组成。
心脏的四个腔包括：左心房、左心室、右心房、右心室。
右心房室之间的瓣膜称三尖瓣，左心房室之间的瓣膜是二尖瓣。
右心室与肺动脉之间的瓣膜称肺动脉瓣，左心室与主动脉之间的瓣膜称主动脉瓣。
瓣膜的功能是防止心房和心室在收缩或舒张时出现血液反流。
在左右心房及心室间有肌性房间隔和室间隔，使左右心之间互不相通。
右心房血液的流入口有上、下静脉；右心房的血液出口为肺动脉；左心房血液的流入口为肺静脉；左心室的血液流出口为主动脉。
心包可分为几层：纤维心包，是最外层的坚韧结缔组织囊；内膜，也称浆膜，包括脏层和壁层。
脏层紧贴心脏，也称为心脏的心外膜层，壁层位于脏层和纤维心包的中间。
心包腔（脏层心包和壁层心包中间的腔膜）内可容纳10-30ml的心包液，这些液体可起到润滑及减轻心脏收缩时产生的摩擦力的作用。
三、心脏的传导系统心脏的传导系统由特殊分化的心肌细胞组成，主要功能是产生并传导激动，维持心脏正常的节律。
心肌细胞具有兴奋性、传导性、自律性和收缩性。
传导系统包括：窦房结、结间束、房室交界区、房室束、左右束支及浦肯野纤维。
心脏窦房结的自律性最高，是正常人心脏的起搏点，其后自律性高低排列依次为房室交界区、房室束、左右束支及浦肯野纤维。
四、冠状动脉解剖及冠脉血液循环（一）冠状动脉解剖：营养心脏的血管称冠状动脉，共有左、右两支，分别为左冠状动脉和右冠状动脉，冠状动脉起源于主动脉根部的左右动脉瓦式窦内。
左冠状动脉又有两个分支：前降支和回旋支。
前降支沿途发出三组分支，左室前支（分布于左心室前壁的中下部，也称对角支）、右室前支、室间隔前动脉。
回旋支发出左室前支（主要分布于左室前壁的上部，其中分布于心室钝缘的动脉支称钝缘支）、左室后支及左房支。

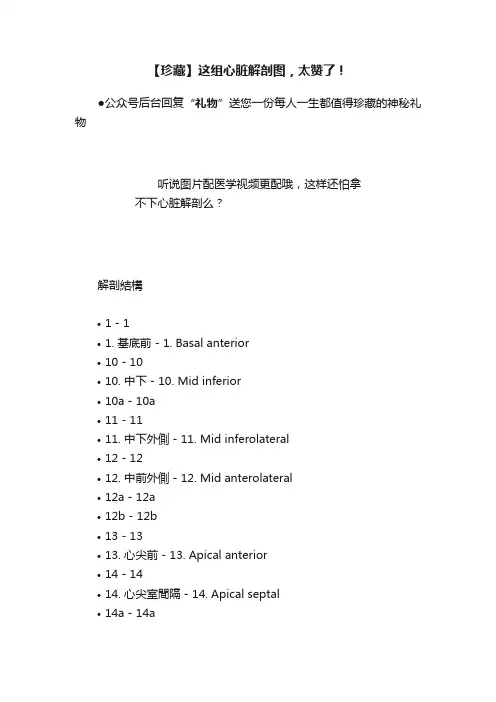

【珍藏】这组心脏解剖图，太赞了！
【珍藏】这组心脏解剖图，太赞了！●公众号后台回复“礼物”送您一份每人一生都值得珍藏的神秘礼物听说图片配医学视频更配哦，这样还怕拿不下心脏解剖么？解剖結構•1 - 1•1. 基底前 - 1. Basal anterior•10 - 10•10. 中下 - 10. Mid inferior•10a - 10a•11 - 11•11. 中下外側 - 11. Mid inferolateral•12 - 12•12. 中前外側 - 12. Mid anterolateral•12a - 12a•12b - 12b•13 - 13•13. 心尖前 - 13. Apical anterior•14 - 14•14. 心尖室間隔 - 14. Apical septal•14a - 14a•14b - 14b•15 - 15•15. 心尖下 - 15. Apical inferior•16. 心尖側 - 16. Apical lateral•16a - 16a•16b - 16b•16c - 16c•17. 心尖 - 17. Apex•18 - 16•2 - 2•2. 基底前間壁 - 2. Basal anteroseptal•3 - 3•3. 基底下間壁 - 3. Basal inferoseptal•4 - 4•4. 基底下 - 4. Basal inferior•5 - 5•5. 基底下外側 - 5. Basal inferolateral•6 - 6•6. 基底前外側 - 6. Basal anterolateral•7 - 7•7. 中前 - 7. Mid anterior•8 - 8•8. 中前間隔 - 8. Mid anteroseptal•9 - 9•9. 中下間隔 - 9. Mid inferoseptal•9a - 9a•Anulus fibrosus dexter - Anulus fibrosus dexter•Anulus fibrosus dexter/sinister - Anulus fibrosus dexter/sinister•Anulus fibrosus sinister - Anulus fibrosus sinister•Bifurcatio trunci pulmonalis - Bifurcatio trunci pulmonalis •Chordae tendineae falsae; Chordae tendineae spuriae - Chordae tendineae falsae; Chordae tendineae spuriae •Commissurae valvularum semilunarium - Commissurae valvularum semilunarium•Cor - Cor•Crista supravalvularis - Crista supravalvularis•Cuspides commissurales - Cuspides commissurales•Cuspis anterior - Cuspis anterior•Cuspis posterior - Cuspis posterior•Cuspis septalis - Cuspis septalis•Endocardium - Endocardium•Foramina venarum minimarum - Foramina venarum minimarum•Intestinum tenue - Intestinum tenue•Lamina parietalis - Lamina parietalis•Lamina visceralis; Epicardium - Lamina visceralis; Epicardium•Ligamentum arteriosum [Ductus arteriosus] - Ligamentum arteriosum [Ductus arteriosus]•Ligamentum venae cavae sinistrae - Ligamentum venae cavae sinistrae•Limbus fossae ovalis - Limbus fossae ovalis•Lunulae valvularum semilunarium - Lunulae valvularum semilunarium•Membrana bronchopericardiaca - Membrana bronchopericardiaca•Musculi papillares - Musculi papillares•Myocardium - Myocardium•Noduli valvularum semilunarium - Noduli valvularumsemilunarium•Ostia venarum pulmonalium - Ostia venarum pulmonalium •Ostium trunci pulmonalis - Ostium trunci pulmonalis•Pericardium fibrosum - Pericardium fibrosum•Plica venae cavae sinistrae - Plica venae cavae sinistrae•Pulmones - Pulmones•Rami atrioventriculares - Rami atrioventriculares•Rami interventriculares septales - Rami interventriculares septales•Ramus atrialis anastomoticus - Ramus atrialis anastomoticus•Ramus atrialis intermedius - Ramus atrialis intermedius•Ramus coni arteriosi - Ramus coni arteriosi•Ramus nodi sinuatrialis - Ramus nodi sinuatrialis•Ramus nodi sinuatrialis arteria coronariae sinistrae - Ramus nodi sinuatrialis arteria coronariae sinistrae•Septum interventriculare - Septum interventriculare•Septum interventriculare - Septum interventriculare : 室间隔肌肉部 - Pars muscularis•Septum interventriculare - Septum interventriculare : 室间隔膜部 - Pars membranacea•Septum interventriculare - Septum interventriculare/房间隔- Septum interatriale•Sinus trunci pulmonalis - Sinus trunci pulmonalis•Sinus venarum cavarum - Sinus venarum cavarum•Systema cardiovasculare - Systema cardiovasculare•Systema conducente cordis - Systema conducente cordis •Tendo infundibuli - Tendo infundibuli•Trigonum nodi sinuatrialis - Trigonum nodi sinuatrialis•Tuberculum intervenosum - Tuberculum intervenosum•Valva - Valva•Valvula foraminis ovalis - Valvula foraminis ovalis•Vena cardiaca parva; Vena cordis parva - Vena cardiaca parva; Vena cordis parva•Vena interventricularis anterior - Vena interventricularis anterior•Venae atriales dextrae - Venae atriales dextrae•Venae atriales sinistrae - Venae atriales sinistrae•Venae cordis - Venae cordis•Venae pulmonales - Venae pulmonales•Venae ventriculares dextrae - Venae ventriculares dextrae •Venae ventriculares sinistrae - Venae ventriculares sinistrae •Venae ventriculi dextri anterior(es); Venae cardiacae anteriores; Venae cordis anteriores - Venae ventriculi dextri anterior(es); Venae cardiacae anteriores; Venae cordis anteriores •Ventriculus cordis dexter/sinister - Ventriculus cordis dexter/sinister•三尖瓣 - Valva atrioventricularis dextra; Valva tricuspidalis •上腔静脉 - Vena cava superior•上腔静脉口 - Ostium venae cavae superioris•下腔静脉 - Vena cava inferior•下腔静脉口 - Ostium venae cavae inferioris•下腔静脉瓣 - Valvula venae cavae inferioris•中央左心室腔 - Mid-cavity•主动脉 - Aorta•主动脉前庭 - Vestibulum aortae•主动脉口 - Ostium aortae•主动脉球 - Bulbus aortae•主动脉瓣 - Valva aortae•主动脉窦 - Sinus aortae•二尖瓣 - Valva atrioventricularis sinistra; Valva mitralis•其他结构 - Other structures•冠状动脉 - Coronary arteries•冠状动脉沟 - Sulcus coronarius•冠状窦 - Sinus coronarius•冠状窦口 - Ostium sinus coronarii•冠状窦瓣 - Valvula sinus coronarii•冠狀動脈編號命名法(Numbered coronary nomenclature) - Numbered coronary nomenclature•前乳头肌 - Musculus papillaris anterior•前半月尖 - Valvula semilunaris anterior•前室间支（左前降支） - Ramus interventricularis anterior•前室间沟 - Sulcus interventricularis anterior•前尖 - Cuspis anterior•前面 - Anterior view•前面; 胸肋面 - Facies sternocostalis; Facies anterior•动脉圆锥;漏斗 - Conus arteriosus•升主动脉 - Pars ascendens aortae; Aorta ascendens•卵圆窝 - Fossa ovalis•右上肺静脉 - Vena pulmonalis dextra superior•右下肺静脉 - Vena pulmonalis dextra inferior•右冠状动脉 - Arteria coronaria dextra•右半月尖 - Valvula semilunaris dextra•右半月尖（冠状）- Valvula semilunaris dextra ; Valvula coronaria dextra•右后侧支 - Ramus posterolateralis dexter•右心室 - Ventriculus dexter•右心房 - Atrium dextrum•右心耳 - Auricula dextra•右房室口 - Ostium atrioventriculare dextrum•右束 - Crus dextrum•右纤维三角 - Trigonum fibrosum dextrum•右缘 - Margo dexter•右缘支 - Ramus marginalis dexter•右缘静脉 - Vena marginalis dextra•右肺动脉 - Arteria pulmonalis dextra•后乳头肌 - Musculus papillaris posterior•后半月尖（非冠状） - Valvula semilunaris posterior ; Valvula non coronaria•后室间支 - Ramus interventricularis posterior•后室间沟 - Sulcus interventricularis posterior•后尖 - Cuspis posterior•后左室支 - Ramus posterior ventriculi sinistri•基底 - Basal•外侧 - Lateralis•外侧支（左前降支对角） - Ramus lateralis•外部功能 - Morphologia externa•头臂静脉 - Vena brachiocephalica•奇静脉 - Vena azygos•室上嵴 - Crista supraventricularis•室间隔支（左前降支） - Rami interventriculares septales•小孔 - Foramen ovale cordis - 小孔 - Foramen ovale cordis •左上肺静脉 - Vena pulmonalis sinistra superior•左下肺静脉 - Vena pulmonalis sinistra inferior•左冠状动脉 - Arteria coronaria sinistra•左半月尖 - Valvula semilunaris sinistra•左半月尖（冠状）- Valvula semilunaris sinistra; Valvula coronaria sinistra•左室后静脉 - Vena ventriculi sinistri posterior•左心室 - Ventriculus sinister•左心房 - Atrium sinistrum•左心耳 - Auricula sinistra•左房室口 - Ostium atrioventriculare sinistrum•左房斜静脉 - Vena obliqua atrii sinistri•左束 - Crus sinistrum•左纤维三角 - Trigonum fibrosum sinistrum•左缘动脉 - Ramus marginalis sinister•左缘静脉 - Vena marginalis sinistra•左肺动脉 - Arteria pulmonalis sinistra•左肺动脉面 - Facies pulmonalis dextra•左肺动脉面 - Facies pulmonalis sinistra•心内膜下支 - Rami subendocardiales•心包 - Pericardium•心包斜窦 - Sinus obliquus pericardii•心包横窦 - Sinus transversus pericardii•心包腔 - Cavitas pericardiaca•心大静脉 - Vena cardiaca magna; Vena cordis magna•心尖 - Apical•心尖切迹 - Incisura apicis cordis•心底 - Basis cordis•心房支 - Rami atriales•心界沟 - Sulcus terminalis cordis•心肉柱 - Trabeculae carneae•心脏中静脉;后室间静脉- Vena cardiaca media; Vena interventricularis posterior•心脏小静脉- Venae cardiacae minimae; Venae cordis minimae•心臟平面 - Cardiac planes•心顶 - Apex cordis•房室传导束 - Fasciculus atrioventricularis•房室支 - Rami atrioventriculares•房室结 - Nodus atrioventricularis•房室结支 - Ramus nodi atrioventricularis•房室隔 - Septum atrioventriculare•房间隔 - Septum interatriale•插画 : A. Micheau - MD - 插畫 - Illustrations: A. Micheau - MD•插畫 - Illustrations•摄影 - Photos•旋支 - Ramus circumflexus•梳状肌 - Musculi pectinati•標準心肌區域影像切割- Standardized myocardial segmentation•水平長軸 - Horizontal long axis•浆膜心包 - Pericardium serosum•界嵴 - Crista terminalis•短轴 - Short axis•窦房结 - Nodus sinuatrialis•肝 - Hepar•肝门静脉 - Vena portae hepatis•肠系膜上动脉 - Arteria mesenterica superior•肺动脉 - Pulmonary arteries•肺动脉干 - Truncus pulmonalis•肺动脉瓣 - Valva trunci pulmonalis•腔 - Cardiac cavities•腔 - Cavities•腱索 - Chordae tendineae•腹主动脉 - Aorta abdominalis•膈肌面;下面 - Facies diaphragmatica; Facies inferior•解剖结构 - Anatomical parts•长轴 - Vertical long axis•降主动脉 - Pars descendens aortae; Aorta descendens•隔乳头肌 - Musculus papillaris septalis•隔缘肉柱;节制索 - Trabecula septomarginalis•静脉 - Venae•颈内动脉 - Arteria carotis interna•颈内静脉 - Vena jugularis interna版权声明：凡本平台转载的所有的文章、图片、音频、视频文件等资料均来自网络，版权归原作者所有。
心脏的解剖结构及生理(含彩图)
（一）冠状动脉解剖：营养心脏的血管称冠状动脉，共有左、右两支，分别为左冠状动脉和右冠状动脉，冠状动脉起源于主动脉根部的左右动脉瓦式窦内。左冠状动脉又有两个分支：前降支和回旋支。前降支沿途发出三组分支，左室前支（分布于左心室前壁的中下部，也称对角支）、右室前支、室间隔前动脉。回旋支发出左室前支（主要分布于左室前壁的上部，其中分布于心室钝缘的动脉支称钝缘支）、左室后支及左房支。右冠状动脉的分支有：右室前支、右室后支、左室后支、后降支、右心房支。
心包可分为几层：纤维心包，是最外层的坚韧结缔组织囊；内膜，也称浆膜，包括脏层和壁层。脏层紧贴心脏，也称为心脏的心外膜层，壁层位于脏层和纤维心包的中间。心包腔（脏层心包和壁层心包中间的腔膜）内可容纳10-30ml的心包液，这些液体可起到润滑及减轻心脏收缩时产生的摩擦力的作用。
三、心脏的导系统
心脏的传导系统由特殊分化的心肌细胞组成，主要功能是产生并传导激动，维持心脏正常的节律。心肌细胞具有兴奋性、传导性、自律性和收缩性。传导系统包括：窦房结、结间束、房室交界区、房室束、左右束支及浦肯野纤维。心脏窦房结的自律性最高，是正常人心脏的起搏点，其后自律性高低排列依次为房室交界区、房室束、左右束支及浦肯野纤维。
（四）冠状动脉循环的特点
1、血流具有时相性在心脏节律性收缩和舒张过程中，左心室的冠状动脉血流具有明显的时相变化，即心脏收缩期冠脉血流暂停或显著减少，而舒张期冠脉血流明显增多。右心室由于心室壁薄、心肌收缩力弱，所以右心室冠状动脉血流没有明显的时相变化。
2、冠脉血流量大占心输出量的5%-10%，安静状态时血流量为300-400ml，运动时可增加4-5倍。
4、心排出量与体表面积有关。把每平方米体表面积的心排出量称为心排指数（cardiac index，CI），CI的正常值为2.4-4.2L/(min.m2)。
心脏生理病理解剖X线图谱
胸腔内外力作用异位
心脏位置的改变由外力作用所致， 如肺不张、纵隔病变、胸腔积液、胸 廓畸形及膈肌位置异常等
胸腔外异位
也称胸外心，心脏部分或完全 不在胸腔内，分颈型、胸型、胸腹型 和腹型。多有胸骨裂缺，膈肌缺损， 腹壁缺损，常合并简单或复杂心内畸 形
心脏长轴指向分三种
指向左：左位心（laevocardia） 指向右：右位心（dextrocardia）
心纵轴(cardiac long diameter)：心右缘 第一弓和第二弓交点与心尖(apex)之间的连线
横位心：心纵轴与水平面夹角<450 ，心胸比率>0.5
斜位心：心纵轴与水平面夹角约450 ，心胸比率0.5
垂位心心纵轴与水平面夹角>450 ，心胸比率<0.5
影响心脏大血管 形态、大小的生理因素
可有多脾或无脾症
右位心并内脏转位
镜面右位心（dextrocardia mirror） 右室左前 左室右后
合并复杂畸形
较少见，单心室、完全型或纠正 型大动脉转位、肺动脉狭窄或闭锁、 右室双出口、完全性肺静脉畸形引流 等
右位心无内脏转位
右旋心 （dextroversion） 孤立性右位心 （Isolated dextrocardia）
左心室 右心室
右后 左前 左前 右后
常合并复杂畸形
纠正型或完全型大血管转位、单心室、三尖 瓣闭锁、法鲁氏四联症、肺动脉狭窄等
双心室平行、并列
中位心，较罕见，心尖居中，室间隔几成矢状 位，心腔位置大致正常或转位，左右基本对称
常合并复杂畸形
单心室、单心房、共同房室瓣、主动脉缩窄、 永存左上腔静脉、纠正型大动脉转位、肺动脉狭窄、 先天性心包缺损等
另外可有水平肝、多脾（两侧双叶肺）或无脾 （两侧三叶肺，男性多发）
CT和MR心脏正常及异常结构高清图谱
CT和MR心脏正常及异常结构高清图谱右心房1.正常解剖右心房（RA）由右心耳、腔静脉窦和前庭3个部分组成（图1.1）。
右心耳起源于原始心耳，是包括小梁和梳状肌的三角形结构（图1.2）。
腔静脉窦起源于右窦静脉，构成右心房光滑的壁。
上腔静脉（SVC）和下腔静脉（IVC）位于其背侧面，冠状静脉窦（CS）位于后室间沟上方的右心房与房间隔的交界处。
前庭也称为瓣膜上层，是围绕在三尖瓣（TV）口周围的平滑肌结构。
三尖瓣位于右心房和右心室（RV）之间。
窦房结（SAN）位于上腔静脉与右心房交界处的心外膜，由窦房结动脉供血（图1.3和图1.4）。
房室结（AVN）位于右心房的下壁（图1.5），近Koch三角的顶端。
图1.1 右心房解剖示意图。
右心房（RA）由右心耳（三角箭头）、腔静脉窦以及前庭构成。
腔静脉窦是右心房光滑的壁，并接受上腔静脉（SVC）、下腔静脉（IVC）和冠状静脉窦（CS）的血液。
前庭是围绕三尖瓣（TV）口的平滑肌环。
注意界嵴（粗箭头）和下腔静脉瓣（细箭头）。
图1.2 右心耳梳状肌（箭头）。
图1.3 右心房传导系统示意图：窦房结（SAN）通过前束、中间束和后束与房室结（AVN）相连。
图1.4 右冠状动脉的窦房结支（箭头）提示窦房结的位置。
图1.5 右冠状动脉的窦房结支（箭头）提示窦房结的位置（右心房底部）。
2、解剖缺陷及正常变异（1）界嵴界嵴是右心耳与腔静脉窦之间纵行的肌肉桥，是原始心耳和腔静脉窦之间的融合线。
由上腔静脉延伸到下腔静脉（图1.1）。
•界嵴在常规对比增强胸部CT和超声心动图上易于显示，但有时会被误认为是肿瘤或血栓。
心脏CT容易确认出其位置以及延伸的肌性纤维组织凸起的结构，以此与肿瘤或血栓鉴别（图1.6）。
图 1.6 右心房界嵴。
可见右心耳与腔静脉窦之间纵行的肌肉桥（箭头），从上腔静脉延伸到下腔静脉。
（2）冠状窦瓣•冠状窦瓣，也称冠状静脉窦瓣膜，是一个位于冠状静脉窦口的右心房内膜的半圆形折叠结构。
