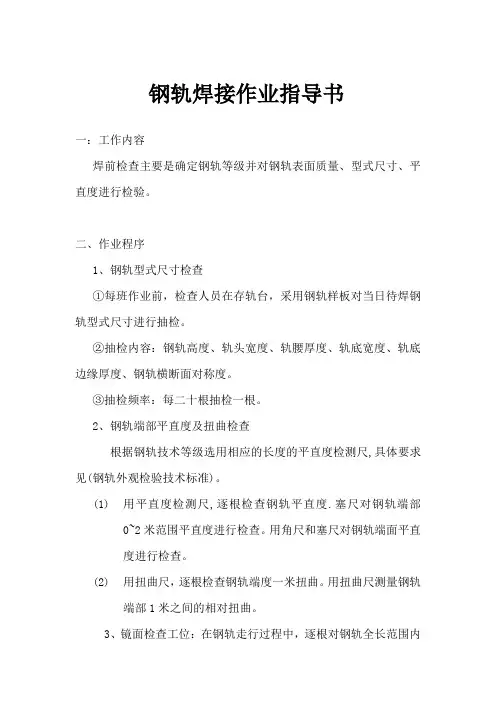

钢轨焊接作业指导书
钢轨焊接作业指导书一：工作内容焊前检查主要是确定钢轨等级并对钢轨表面质量、型式尺寸、平直度进行检验。
二、作业程序1、钢轨型式尺寸检查①每班作业前，检查人员在存轨台，采用钢轨样板对当日待焊钢轨型式尺寸进行抽检。
②抽检内容：钢轨高度、轨头宽度、轨腰厚度、轨底宽度、轨底边缘厚度、钢轨横断面对称度。
③抽检频率：每二十根抽检一根。
2、钢轨端部平直度及扭曲检查根据钢轨技术等级选用相应的长度的平直度检测尺,具体要求见(钢轨外观检验技术标准)。
(1)用平直度检测尺,逐根检查钢轨平直度.塞尺对钢轨端部0~2米范围平直度进行检查。
用角尺和塞尺对钢轨端面平直度进行检查。
(2)用扭曲尺，逐根检查钢轨端度一米扭曲。
用扭曲尺测量钢轨端部1米之间的相对扭曲。
3、镜面检查工位：在钢轨走行过程中，逐根对钢轨全长范围内轨顶、轨头侧面、轨腰及轨底（轨底采用镜面观察）进行目测检查。
如有缺陷，应在钢轨停止走行后，采用检具测量缺陷尺寸。
4、超标钢轨编号检查完成后，在钢轨前进方向的尾端距离端部1~2米处轨顶面，用油漆编号。
钢轨编号应包括年、月、日及流水号，如“09060611”表示09年6月6日选的第11根轨。
5将超标的钢轨填写在《超标钢轨记录表》。
三、人员分工设4个检查工位，具体分工如下：1号位（存轨台）：负责轨顶和轨端平直度。
2号位（存轨台）：负责钢轨前进方向左侧轨腰及轨头侧面检查并检测钢轨扭曲。
3号位（存轨台）：负责钢轨前进方向右侧轨腰及轨头侧面检查及钢轨编号与记录。
4号位（镜面检查位）：负责轨底检查。
正常作业连续1小时，操作人员交叉跟换检查工位。
四、技术要求1、规性检查应符合钢轨样板。
2、钢轨表面质量应符合《钢轨外观检验技术标准》规定。
3、钢轨端面无明显的碰撞痕迹。
4、钢轨端头1米和2米范围内平直度和端部1米扭曲符合《钢轨外观检验技术标准》规定，并对合格钢轨做好编号标识。
5、钢轨无严重锈蚀。
五、不合格品的处理1、对轨形、缺陷超差及严重锈蚀的钢轨应在缺陷出击钢轨端部用油漆标示并隔离堆放，标识符号“×”。

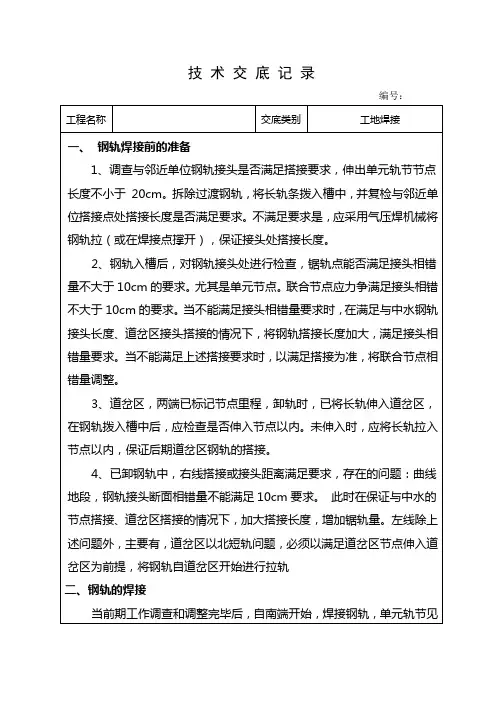

钢轨焊接
交底人
审核/批准人
接收单位
接收人/时间
3、道岔区，两端已标记节点里程，卸轨时，已将长轨伸入道岔区，在钢轨拨入槽中后，应检查是否伸入节点以内。未伸入时，应将长轨拉入节点以内，保证后期道岔区钢轨的搭接。
4、已卸钢轨中，右线搭接或接头距离满足要求，存在的问题：曲线地段，钢轨接头断面相错量不能满足10cm要求。此时在保证与中水的节点搭接、道岔区搭接的情况下，加大搭接长度，增加锯轨量。左线除上述问题外，主要有，道岔区以北短轨问题，必须以满足道岔区节点伸入道岔区为前提，将钢轨自道岔区开始进行拉轨
焊接过程控制标准
（1）对出厂前的焊接接头，物资部催促供货单位将试验报告交予我工段试验员。
（2）气温低于0°C，不宜进行工地焊接，刮风、下雨天气焊接时，应采取防风、防雨措施，中雨、大雨和风力大于4级时不应进行焊接作业。
（3）受拉焊缝，在其轨温高于400°C时，应持力保压。
（4）焊后推凸，焊渣不能划伤或挤入母材。推凸余量：焊接接头轨头、轨底、轨底顶面斜坡应不大于1mm，其他位置不大于2mm。焊接接头应纵向打磨平顺，不得有低接头，焊接平直度符合验标要求。
二、钢轨的焊接
当前期工作调查和调整完毕后，自南端开始，焊接钢轨，单元轨节见附表，单元节点暂不焊接，采用夹板配合断轨急救器连接，考虑行车，在单元轨节之间缝隙中扣一个螺栓。
钢轨焊接时，锯轨点首先检查相错量是否满足要求，锯轨对下一接头的影响，是否影响下一接头的搭接长度，当不能满足时，将本处接头搭接长度调整，使本处及下一处接头搭接满足锯轨相错量的要求。
（5）左右股单元轨节接头相错量不宜超过10mm。
焊接施工工艺及焊接接头检测见《实施性施工组织设计》。
三、焊接、检测完毕后
焊接完毕后，将上一节长轨条扣件上整齐，并对线路的方向和轨距、水平进行检查，超标处进行线路养护处理，直至达标。

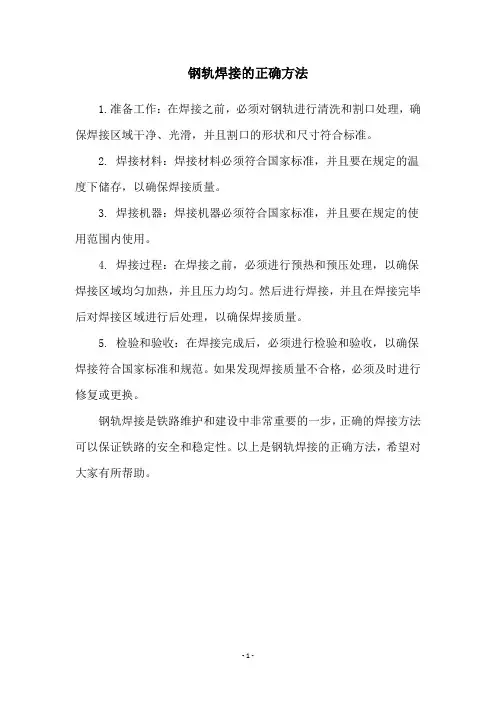

钢轨焊接的正确方法
钢轨焊接的正确方法
1.准备工作：在焊接之前，必须对钢轨进行清洗和割口处理，确保焊接区域干净、光滑，并且割口的形状和尺寸符合标准。
2. 焊接材料：焊接材料必须符合国家标准，并且要在规定的温度下储存，以确保焊接质量。
3. 焊接机器：焊接机器必须符合国家标准，并且要在规定的使用范围内使用。
4. 焊接过程：在焊接之前，必须进行预热和预压处理，以确保焊接区域均匀加热，并且压力均匀。
然后进行焊接，并且在焊接完毕后对焊接区域进行后处理，以确保焊接质量。
5. 检验和验收：在焊接完成后，必须进行检验和验收，以确保焊接符合国家标准和规范。
如果发现焊接质量不合格，必须及时进行修复或更换。
钢轨焊接是铁路维护和建设中非常重要的一步，正确的焊接方法可以保证铁路的安全和稳定性。
以上是钢轨焊接的正确方法，希望对大家有所帮助。
- 1 -。

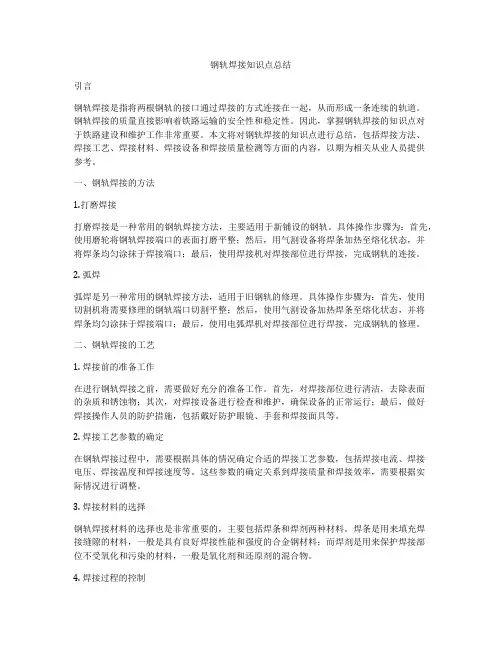

钢轨焊接知识点总结
钢轨焊接知识点总结引言钢轨焊接是指将两根钢轨的接口通过焊接的方式连接在一起，从而形成一条连续的轨道。
钢轨焊接的质量直接影响着铁路运输的安全性和稳定性。
因此，掌握钢轨焊接的知识点对于铁路建设和维护工作非常重要。
本文将对钢轨焊接的知识点进行总结，包括焊接方法、焊接工艺、焊接材料、焊接设备和焊接质量检测等方面的内容，以期为相关从业人员提供参考。
一、钢轨焊接的方法1.打磨焊接打磨焊接是一种常用的钢轨焊接方法，主要适用于新铺设的钢轨。
具体操作步骤为：首先，使用磨轮将钢轨焊接端口的表面打磨平整；然后，用气割设备将焊条加热至熔化状态，并将焊条均匀涂抹于焊接端口；最后，使用焊接机对焊接部位进行焊接，完成钢轨的连接。
2. 弧焊弧焊是另一种常用的钢轨焊接方法，适用于旧钢轨的修理。
具体操作步骤为：首先，使用切割机将需要修理的钢轨端口切割平整；然后，使用气割设备加热焊条至熔化状态，并将焊条均匀涂抹于焊接端口；最后，使用电弧焊机对焊接部位进行焊接，完成钢轨的修理。
二、钢轨焊接的工艺1. 焊接前的准备工作在进行钢轨焊接之前，需要做好充分的准备工作。
首先，对焊接部位进行清洁，去除表面的杂质和锈蚀物；其次，对焊接设备进行检查和维护，确保设备的正常运行；最后，做好焊接操作人员的防护措施，包括戴好防护眼镜、手套和焊接面具等。
2. 焊接工艺参数的确定在钢轨焊接过程中，需要根据具体的情况确定合适的焊接工艺参数，包括焊接电流、焊接电压、焊接温度和焊接速度等。
这些参数的确定关系到焊接质量和焊接效率，需要根据实际情况进行调整。
3. 焊接材料的选择钢轨焊接材料的选择也是非常重要的，主要包括焊条和焊剂两种材料。
焊条是用来填充焊接缝隙的材料，一般是具有良好焊接性能和强度的合金钢材料；而焊剂是用来保护焊接部位不受氧化和污染的材料，一般是氧化剂和还原剂的混合物。
4. 焊接过程的控制在进行钢轨焊接的过程中，需要严格控制焊接的温度、压力和速度等参数，确保焊接质量达到标准要求。

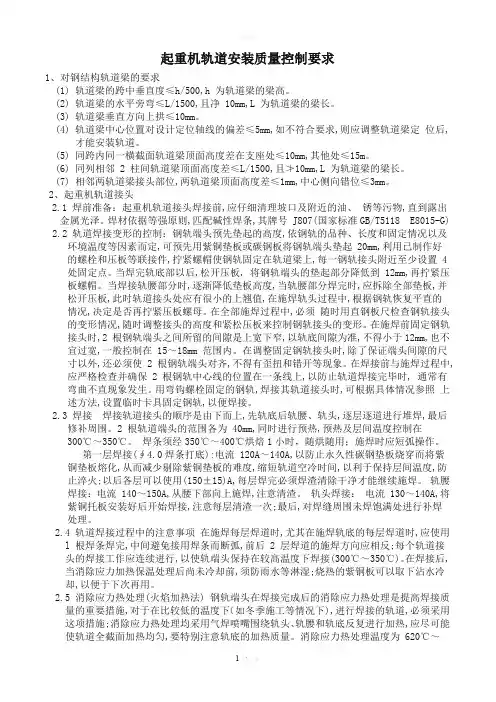

轨道焊接工艺规程
起重机轨道安装质量控制要求1、对钢结构轨道梁的要求(1) 轨道梁的跨中垂直度≤h/500,h 为轨道梁的梁高。
(2) 轨道梁的水平旁弯≤L/1500,且净 10mm,L 为轨道梁的梁长。
(3) 轨道梁垂直方向上拱≤10mm。
(4) 轨道梁中心位置对设计定位轴线的偏差≤5mm,如不符合要求,则应调整轨道梁定位后,才能安装轨道。
(5) 同跨内同一横截面轨道梁顶面高度差在支座处≤10mm,其他处≤15m。
(6) 同列相邻 2 柱间轨道梁顶面高度差≤L/1500,且≯10mm,L 为轨道梁的梁长。
(7) 相邻两轨道梁接头部位,两轨道梁顶面高度差≤1mm,中心侧向错位≤3mm。
2、起重机轨道接头2.1 焊前准备：起重机轨道接头焊接前,应仔细清理坡口及附近的油、锈等污物,直到露出金属光泽。
焊材依据等强原则,匹配碱性焊条,其牌号 J807(国家标准GB/T5118 E8015-G) 2.2 轨道焊接变形的控制：钢轨端头预先垫起的高度,依钢轨的品种、长度和固定情况以及环境温度等因素而定,可预先用紫铜垫板或碳钢板将钢轨端头垫起 20mm,利用已制作好的螺栓和压板等联接件,拧紧螺帽使钢轨固定在轨道梁上,每一钢轨接头附近至少设置 4 处固定点。
当焊完轨底部以后,松开压板, 将钢轨端头的垫起部分降低到 12mm,再拧紧压板螺帽。
当焊接轨腰部分时,逐渐降低垫板高度,当轨腰部分焊完时,应拆除全部垫板,并松开压板,此时轨道接头处应有很小的上翘值,在施焊轨头过程中,根据钢轨恢复平直的情况,决定是否再拧紧压板螺母。
在全部施焊过程中,必须随时用直钢板尺检查钢轨接头的变形情况,随时调整接头的高度和紧松压板来控制钢轨接头的变形。
在施焊前固定钢轨接头时,2 根钢轨端头之间所留的间隙是上宽下窄,以轨底间隙为准,不得小于12mm,也不宜过宽,一般控制在 15～18mm 范围内。
在调整固定钢轨接头时,除了保证端头间隙的尺寸以外,还必须使 2 根钢轨端头对齐,不得有歪扭和错开等现象。
起重机钢轨的焊接
起重机钢轨的焊接
一、钢轨材料U71Mn的焊接性分析
1、该材料属于高碳钢，焊接性很差，必须采取高预热和缓冷措施。
2、无论从力学性能还是焊接工艺性考虑，均应采用“里软外硬”
的方案（即内部焊材应低匹配，使焊缝内部有较高的韧性，而
轨面应耐磨，以适应起重机的需要）。
3、焊接时应采取措施防止角变形。
高碳钢轨的矫正是十分困难
的。
坡口设计应使焊缝尽可能窄，以减少焊接工作量，减少变
形。
二、焊接工艺
1、焊接材料
距轨面15㎜起用D112焊条堆焊耐磨层，其余层均用低匹配的J507焊条施焊。
2、坡口形式
采用窄间隙直坡口。
留15~20㎜间隙以利于排渣和减少角变形。
3、预置反变形
反变形垫块的设计，应使焊后恰好使轨道面齐平。
4、预热和缓冷
接头两侧各200~300㎜范围内焊前预热到300～350℃并保持一段时间，焊后再将接头区加热到300℃并缓冷（用石棉粉覆盖）。
5、铜模强迫成形
钢轨接头装配后，先焊底部Ⅰ层焊缝，然后装配两侧铜夹板以强
迫Ⅱ层焊缝成形。
铜夹板与焊件间留4～6mm间隙以排渣。
底部焊缝用砂轮清根后再焊补，焊后接头表面和两侧再用砂轮修磨到位。
6、焊接工艺参数
盖面层和底部 I=160～180A，中间层I=200～210A。
钢轨焊接通用技术规范最新版
钢轨焊接通用技术规范最新版钢轨的焊接是铁路线路施工中非常重要的一项工作，其质量直接影响到铁路的安全和运行效果。
为了保证钢轨焊接质量，国家制定了一系列的技术规范，其中最新版的是“钢轨焊接通用技术规范”，以下为该规范的主要内容。
该规范主要分为八个部分：1. 总则：包括规范的适用范围、术语和定义等内容，为后续的规定提供了必要的背景和统一的术语。
2. 钢轨材料：规定了钢轨的材料和性能要求，包括化学成分、力学性能、硬度和均匀性等指标。
同时，还对钢轨的取样、检验和试验方法进行了详细的说明。
3. 钢轨准备与加热：介绍了焊接前的钢轨准备工作，包括清理表面、切割和清除缺陷等。
此外，还对加热温度和方法进行了规定，以确保焊接接头的质量。
4. 焊接材料：规定了焊接材料的种类和性能要求，包括焊条、焊丝和焊剂等。
对焊接材料的存储、检验和试验方法也进行了规定。
5. 焊接工艺：详细描述了焊接操作的步骤和要求，包括焊接设备的选择和调试、焊接接头的准备和组织形式等。
同时，还强调了焊接过程中的质量控制和安全措施。
6. 焊接接头的质量要求：规定了焊接接头的外观质量和技术要求，包括焊缝形状、焊缝尺寸和焊接缺陷的允许范围等。
此外，还对焊接接头的无损检测和力学性能试验进行了规定。
7. 焊接接头的评定和修复：详细阐述了焊接接头的评定标准和修复方法，包括焊接接头的评级、评定方法和修复的程序等。
8. 焊接工艺记录和档案：强调了焊接工艺记录和档案的重要性，包括焊接工艺记录的格式和内容、焊接档案的保存和管理要求等。
总之，钢轨焊接通用技术规范最新版从钢轨材料选取到焊接接头的评定和修复等方面进行了详细的规定，旨在保障钢轨焊接接头的质量，提高铁路线路的安全性和耐久性。
在实际施工中，相关人员应严格按照规范要求进行操作，以确保焊接接头的质量符合标准，为铁路的运营提供可靠保障。
钢轨铝热焊接应注意的要点
维普资讯
雨辅
瞳ｉ ｔ Ｍ
；
１ ２ 注重 焊接 工 艺 ．
１ ２ １ 保 证 最佳 的预 热效 果 ．．
Ｋｅ ｅ ｙ Ｔ ｄｍｉ￣ Ｐ ｍ ｔ ｉ ｕ ｎ ｔ ｅｍ ｉ ｅｄ ｎ ｅ ￣ ｓ ｎ Ａｌｍｉ ｏ ｈ ｒ ｃ Ｗ ｌ ｉ ｇ Ｙａ ｇＹｕ ｔ ｎ ｎ ｎａ ｇ
Ａｂ ｔａ ｔ Ｗ ｉｈ ａｌ ｉｔｏ ｕ ｔ ｆｔ ｅ ｉ ｆ ｅ ｃ ｓ ｏ ｈ ｎ ｌ ｓｒ ｃ ｔ ｌ ｎ ｒ ｄ ｃ ｉ ｏ ｈ ｎ ｕ ｎ ｅ ｆ ｔ ｅ ｆ ａ ｎ ｏ ｌ ｉ
ｗｅｄｎ ｐ ｒｔ ｎ ａ ｄ ｔ ｌ ｅ ｏ ｏ ｅ ｔｒ ｔ ． ｈｓｐ ｐ ｒａ — ｌｉ ｏ ｅａ ｉ ｎ ｈ ｅ ｌ ｇ ｏ ｅ ｖ ｆ ｐ ｒ ｏｓｅｃ ，ｔ ｉ ａ ｅ ｎ ａ ｌ ￣ｓ ｓｍｅ ｐｏ ｌ ａｙ ｏ ｒｂｅ ｅ ａｌｗｅｄｎ ｎ ｅ ｐ ｄａ ｏ ｄ— ｍｓ ｗｈ ｎ ｒｉ ｌｉ ｕ ｄ ｒ ｓｅ ｌ ｃｎ ｉ ｇ
善
钢 轨铝 热焊接 应注意 的要点
杨 云 堂
（ 一局新 运工程公司 ，１００陕西咸 阳∥工 材料质量 、 热效果 、 预 操作 人 员水平 等
铝 热 焊 剂是 钢 轨 铝 热焊 接 的主 要 消耗 材 料 ， 其 质量 直 接关 系 到焊 接 接 头 的质 量 。受 潮 、 损 的铝 破
Ｋ ｙｗ ｒ ｓ ｏｎｌ ｓｔ ｃ ， ａｌ ａ ｍｉ ｔ ｅｍｉ ｗｅ ｉ ｅ ｏ ｄ ｊ ｉｔ ｓ ａｋ ｒｉ ， ｕ ｎ ｈ ｒ ｃ ｌ ｎ ｅ ｒ ｓ ｌ ｏ ｄｇ
钢轨焊接工艺和要求内容
▪ e、调节瓶装乙炔输出压力在0.15Mpa,调节瓶 装氧气的输出压力在0.6Mpa,通过控制箱快速 开关阀调节乙炔流量在3.8格<m3/h> ,氧气流 量在4.2格<m3/h>.将氧气流量下调爆明点火, 点火这后氧气流量恢复规定格数,摇火摆动频 率控制在60次/S左右.达到正火温度后应同时 关闭控制箱快速开关阀,但乙炔比氧气先关数 秒.
▪ a、焊接前对焊机的供电电压进行检查,供电
电压值必须在允许范围内.待焊钢轨进行入焊
机后,对中时首先要保证钢轨顶面和工作面平
顺；对中后,作用面错位偏差不大于0.5mm,非
作用面错位不大于1mm,焊缝隙中心不得偏离
焊机钳口中心.
焊接
焊接和推凸
▪ b、钢轨可靠的夹紧、对中后,调整轨缝2mm左 右,便可以开始焊接.焊接由可编程序控制器自动 控制焊接电流、电压、位移、压力等参数,焊接 时间约两分钟,焊接完成后由焊机自动完成推瘤. 计算机组成的焊接数据采集系统采集焊接过程的 全部技术数据,绘出焊接参数曲线图,通过对技术 数据进行分析,自动判断焊接是否合格.如焊轨不 合格须重新焊接,焊接参数应通过打印及硬盘保 存的方式,保证每个焊接接头数据的可追溯性. 推瘤
▪ 〔7焊缝探伤
▪ a、钢轨冷却到50℃以下对钢轨焊头进行探伤.焊缝探 伤分目测和仪器检测.焊缝表面的缺陷主要有电击伤、 划伤、碰伤的,可以通过目测判断；焊缝内部的缺陷主 要有过烧、灰斑、夹杂、未焊透等,通过仪器进行探伤.
钢轨焊接缺陷的产生及预防-最新年文档
钢轨焊接缺陷的产生及预防0 前言焊接缺陷对焊接质量的影响非常大，只有明确焊接缺陷的产生原因我们才能更好的控制焊接质量，从而获得理想的焊接接头。
只有钢轨焊接质量得到保障，才能更好的保障旅客乘车的安全。
1 焊接缺陷主要形式焊接缺陷可以分为外观缺陷和内部缺陷。
外观缺陷是指不用借助于仪器，从工件表面可以发现的缺陷，主要包括外观质量粗糙，鱼鳞波高低、宽窄发生突变，焊缝与母材非圆滑过渡，推瘤过程中推伤母材。
当前焊接方法中存在外观缺陷的主要是气压焊，常见的外观缺陷是错边，有时还会出现推伤母材的情况，但这种焊接方法目前已不再使用。
而内部缺陷主要以气孔、夹渣、未焊合、过烧、灰斑、裂纹为主。
不同的焊接方法产生的缺陷也不相同。
当前钢轨焊接方式主要分为气压焊、铝热焊、闪光焊三种。
当前钢轨焊接使用最多的方法是闪光焊，其主要缺陷是内在缺陷，主要以光斑为主。
但从外观质量和内在质量综合比较，闪光焊是目前比较理想的一种焊接方法。
2 焊接缺陷产生原因焊接缺陷产生的原因多种多样，接下来从不同方面对其进行分析。
外观缺陷产生原因可以分为人为、自然和冶金因素。
目前钢轨焊接，尤其是现场焊接，自然条件比较恶劣，人员操作水平有差异，所以在外观上很难控制。
冶金因素主要是钢轨出厂时每一根钢轨在几何尺寸上都会有或多或少的偏差，这种因素是人力无法改变的。
而焊接内在缺陷则可分为气孔，夹渣、未熔合、过烧、灰斑等。
气孔是焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。
其气体可能是熔池从外界吸收的，也可能是焊接冶金过程中反应生成的。
气孔可分为条虫状气孔、针孔、柱孔，按分布可分为密集气孔，链孔等。
气孔的生成有工艺因素，也有冶金因素。
工艺因素主要是焊接操作是否规范，母材或填充金属表面是否有锈、油污等。
由于水分在高温下分解为气体，高温金属中气体含量增加，熔池冷却速度大，气体来不及逸出，形成气孔残留在焊缝中。
气孔主要出现在铝热焊中。
而冶金因素则是由于在钢轨凝固界面上排出的氮、氢、氧、一氧化碳和水蒸汽等所造成的。
地铁车站施工中的钢轨焊接技术要点
地铁车站施工中的钢轨焊接技术要点地铁作为现代城市交通的重要组成部分，其建设涉及到众多专业技术，其中钢轨焊接技术是地铁车站施工中的重要环节。
本文将从钢轨焊接的原理、技术要点以及施工中的注意事项等方面进行探讨。
一、钢轨焊接的原理钢轨焊接是指将两根钢轨通过热力作用进行连接，使其成为一体。
这样可以保证钢轨之间的平整度和连接牢固度，提高地铁列车的运行稳定性和安全性。
钢轨焊接的原理主要包括以下几个方面：1. 温度控制：焊接时需要将钢轨加热至一定温度，使其达到熔化状态，然后通过施加压力将两根钢轨连接在一起。
温度的控制是焊接过程中最关键的一环，过高或过低的温度都会影响焊接质量。
2. 压力控制：焊接时需要施加适当的压力，以保证焊缝的牢固性。
过大的压力会导致焊缝过于薄弱，容易断裂；过小的压力则会导致焊缝不牢固，容易出现开裂。
3. 焊接材料选择：焊接时需要选择合适的焊接材料，以保证焊缝的质量。
一般情况下，常用的焊接材料有焊条、焊丝等。
二、钢轨焊接技术要点1. 焊接设备的选择：在地铁车站施工中，需要选择适合的焊接设备，包括焊接机、电源、电极等。
这些设备的选择应根据具体的施工需求和钢轨的材质来确定。
2. 焊接工艺的掌握：钢轨焊接的工艺包括预热、热力施加、冷却等多个环节。
在施工中需要掌握这些工艺，确保焊接质量。
同时，还需要注意焊接过程中的温度、压力等参数的控制，以保证焊接质量。
3. 焊接操作的规范：在地铁车站施工中，焊接操作需要严格按照相关规范进行。
操作人员需要经过专业培训，熟悉焊接工艺和操作规程，确保焊接质量和安全。
三、施工中的注意事项1. 安全措施：在进行钢轨焊接时，需要采取一系列安全措施，包括佩戴防护设备、设置警示标志、划定施工区域等，以保证施工人员的安全。
2. 环境保护：在地铁车站施工中，需要注意环境保护。
焊接过程中会产生大量的烟尘和废气，需要采取相应的措施进行处理，减少对周围环境的影响。
3. 质量控制：钢轨焊接是地铁车站施工中的重要环节，对焊接质量的要求较高。
长钢轨焊接的技术要求
长钢轨焊接的技术要求1、待焊钢轨应符合新建线路铁路钢轨相关技术条件的规定。
2、基地钢轨焊接应采用接触焊。
3、焊接设备操作人员必须经过专业培训，熟悉钢轨焊头质量标准，经有关部门考核合格，并获得操作合格证。
4、操作人员必须严格执行焊接设备的操作规程，并按形式检验确定的作业参数操作。
5、长钢轨焊接基本工艺流程：选配轨一轨头校直一轨端处理一焊接一正火一焊缝粗打磨一焊缝冷却一钢轨四向调直一焊缝精打磨一探伤、验收一储存。
6、长钢轨焊接前应根据设计要求编制配轨计划表。
7、配轨时应选用断面不对称、公差基本一致的钢轨相对焊接。
长钢轨首尾断面的不对称偏差不得大于0.6mm。
8、根据配轨要求及调直情况等对钢轨进行截锯。
钢轨硬弯经矫直后，用1m直尺测量其矢度不应大于0.2mm。
9、清除轨端0.5m范围内的污垢，待焊轨端面及钢轨与电极接触部位应打磨除锈，使金属光泽露出达80%以上。
10、当环境温度低于10℃时，焊轨前两轨端加热温度应符合新建铁路钢轨焊接的相关要求。
11、钢轨进入焊机前，应检查除锈作业质量，除锈质量不良时，应退回重新除锈。
12、钢轨进人焊机后，在对头过程中，应注意必须以工作面为基准。
轨头工作面错位偏差不应大于0.2mm，轨底边缘错位偏差不应大于1mm。
13、焊机电极表面必须光洁、平整，发生灼伤后应及时处理，必要时应更换。
14、每焊完一个焊接接头应对电极进行清理，不得留有尘渣。
每焊完一条长轨应清理一次电极及护板。
15、焊接结束后，应立即对焊接接头进行标识。
接头标识应与钢轨标记、焊接记录或报表对应。
标识应在焊接接头前方3～5m处的轨腰部位，标识符号应清晰、端正。
16、焊接接头温度低于500℃时方可正火加热。
轨头加热的表面温度应控制在900℃±20℃，轨底角表面温度应控制在800～900℃。
17、焊后矫直应在焊接接头热处理后进行，热态或冷态下均可矫直。
焊接接头热态矫直温度应低于400℃，并预留上拱量;冷态矫直温度应低于50℃，矫后1m长度宜有0.3～0.5mm的上拱量。
钢轨铝热焊缝伤损分析及防止措施
钢轨铝热焊缝伤损分析及防止措施摘要：铝热焊作为无缝线路钢轨工地焊接方式之一，拥有设备简单、焊接作业效率高、操作简单方便等优点被广泛运用，但也会因焊接材料和现场操作的因素而导致出现伤损情况，直接影响钢轨焊接的质量，本文通过对铝热焊容易出现的几点伤损缺陷及其形成原因进行分析，从而提出了具有针对性的预防措施。
关键词：钢轨铝热焊；伤损分析；防止措施引言无缝线路能有效减少列车运行的阻力，提高列车运行速度，是目前我国铁路发展的趋势。
在无缝线路现场焊接方式中，最常采用的是铝热焊焊接方式，因其操作简便，快速且成本相对较低。
然而在实际应用过程中，由于自然环境对现场操作的影响是较大的，同时焊接人员的技能熟练程度、工作态度和施工工具、材料等也会影响到实际施工的质量，产生一些质量缺陷。
而铁道线路各工序之间又相互密切影响着，任何工序上出现的质量问题都将影响着整个线路是否能够正常运行，为保证施工线路的正点开通及行车安全，必须严格执行相关焊接工艺，在有不可控的自然因素影响时及时调整避免焊接缺陷的出现，确保施工质量和进度，刚铝热焊方式通常容易出现的缺陷有疏松及缩孔、气孔、夹渣、未焊合这几种，下文就将对这几种伤损出现的原因及预防措施进行了简单分析。
一、铝热焊伤损情况及原因分析1、钢轨对正精度的影响施密特铝合金热焊接需要28-30毫米的钢轨。
在铝热焊装置中，针对钢轨的校直，拥有一种特殊的对轨架。
通过对这些装置的实地调查，我们可以看出，由于铝热焊装置数量众多，而且它的体重也很大，所以在施工过程中，我们可以尽可能地少带一些东西。
轨道对中的优劣，对焊缝的品质有很大影响，若轨道对中不良，则很容易在后续阶段出现高焊缝、低焊缝或未焊接等现象。
2、预热温度、时间和流量的影响在预热控制方法的运行过程中，对轨道连接起到最大作用的是预热，其中温度、时间、流量等因素对焊缝的组织与性能有很大的影响，直接决定了焊接的成功与否。
加热方式的选择对加热方式的选择有很大的影响，如环境温度，煤气配比及流量，气管长度，烤枪位置，加热方式等。
中国铁路无缝焊接钢轨规范
中国铁路无缝焊接钢轨规范中国铁路无缝焊接钢轨规范（TB/T3248－2020）是中国铁路机械行业协会在2020年6月7日发布的一项标准，旨在建立适用于中国铁路机械行业的无缝钢轨焊接规范，主要涵盖了钢轨焊接质量要求、焊接工艺规程及无缝焊缝检验方法。
一、生产要求1、原材料选用规范（1）无缝钢轨是由MS600特种钢制成，其熔点≥985℃，MS600特种钢软化点≤900℃；（2）无缝钢轨热处理要求：回火温度为820~870℃，回火时间满足硬度要求；（3）可提供轨型抗压钢筋、防护钢筋及轨床连接杆的焊缝服务。
2、焊接工艺规程：（1）焊接保护措施：在焊接前，清除碳化物、锈屑和其他积碳，以保证焊接质量；（2）焊接接头类型：按照焊接工艺要求，执行U型接头或V型接头两种接头类型；（3）焊接电流：推荐焊接电流范围为300~400A；（4）焊接电压：推荐焊接电压范围为24~28V；（5）焊垫厚度：焊垫厚度为8~10mm；（6）焊接长度：焊接长度满足标准要求；（7）焊接条件：焊接均采用填充式焊接，施焊时环境温度≥5℃以上，否则焊接受力严重降低。
二、检验要求1、检验项目（1）外观检验：检验无缝焊缝表面外观情况，检查焊缝有无歪斜、错位等现象；（2）实物检验：检验接头熔接情况，材质是否符合要求；（3）尺寸检验：检验接头的尺寸是否符合要求，是否符合机械性能要求；（4）强度检验：经必要的试验，检验接头的抗压性能、抗拉性能以及机械性能；（5）支撑测量：测算焊缝的支撑尺寸，测量焊缝的平整度；（6）抗拉性检验：检验支撑尺寸是否符合标准规定要求；（7）平整度检验：检验支撑地面平整度是否符合标准规定；（8）抗冲击检验：检验焊缝对冲击的耐久性和抗裂性。
三、覆盖范围本标准适用于中国铁路机械行业钢轨的焊接，不适用于无缝钢轨的施工现场实践安装、调整现场、铺装现场以及拆卸现场等技术服务。
轨道接缝焊接工艺
轨道接缝焊接工艺
轨道接缝焊接工艺主要包括以下步骤：
1.钢轨端头的准备：预先用赤铜垫板将钢轨端头垫起一定高度，一般为40~60mm。
确保两根钢轨端头对齐，不得有歪扭和错开等现象。
2.固定钢轨：利用已制作好的螺栓和压板等联结件，拧紧螺帽使钢轨固定在适当的位置，每一钢轨接头附近应至少设置4处固定点。
3.预热处理：钢轨端头在焊前需要进行预热，以提高焊接质量。
4.焊接：根据具体的焊接方法（如钢轨接触焊、气压焊或铝热焊），进行钢轨接头的焊接。
其中，钢轨接触焊是一种常见的焊接方式，其原理是利用电流通过钢轨接触面产生热量熔化钢轨局部端面，再经顶锻完成焊接。
5.焊后处理：焊接完成后，进行必要的回火处理，以消除焊接应力和提高焊接接头的性能。
6.质量检查：对焊接完成的接头进行质量检查，确保焊接质量符合相关标准和要求。
在轨道接缝焊接过程中，需要注意以下几个问题：
1.轨道的横截面尺寸变化较大，因此采用不开坡口的平对接，预留间隙（轨缝），背面加赤铜垫板的焊接方案。
2.考虑到露天轨道的热胀冷缩，每100米的线路应留一个接头不焊，且车档两端的轨头应能自由伸缩。
3.焊接轨道的最佳气温为250C-300C，焊接过程应保证不受风雪和雨水侵袭。
4.根据不同的轨道材质和焊接方法，选择合适的焊接参数和工艺。
5.在焊接过程中，随时用直钢板尺检查钢轨接头的变形情况，并根据需要调整接头的垫起高度和紧松压板来控制钢轨接头的焊接变形。
总之，轨道接缝焊接工艺需要严格控制各个步骤和参数，确保焊接质量和安全性。
同时，在实际操作中需要根据具体情况进行调整和优化，以适应不同的轨道和焊接要求。
焊轨作业施工安全保障措施
焊轨作业施工安全保障措施为了确保现场长轨焊接的作业质量，规范施工工艺，顺当的完成焊接施工任务，特编制本焊接规范措施。
一、焊轨作业规范1、施工作业必需根据有关规定进行。
施工人员在集体作业时要保持平安间距，防止发生人员碰伤、砸伤、撞伤事故。
2、在调整轨位时，要有专人统一指挥，统一号令，作业人员要站立坚固，防止摔伤。
3、翻动钢轨时，必需使用翻轨器，严禁使用撬棍翻轨，施工人员要站在平安地带。
4、启动焊接设备时，必需有技术人员指导，技术人员不在场时，其它人员不得私自调试焊接设备。
5、打磨、正火作业时，操作人员必需佩戴护目镜。
拆卸焊机时要带石棉手套，防止烫伤。
6、乙炔瓶、氧气瓶的使用、运输和保管必需严格执行气瓶运输、储存使用平安技术规程。
乙炔瓶与易燃易爆品的间距不应小于8米；乙炔瓶、氧气瓶与明火或一般电气设备的间距不应小于10米；乙炔瓶、氧气瓶使用时应放在固定气瓶的支架上，并禁止敲击、碰撞。
乙炔瓶、氧气瓶间距不应小于5米。
7、焊轨现场施工作业时，不得影响相邻线路正常行车。
存放物品不得侵限。
施工人员未经施工负责人允许，禁止到非施工区域。
焊轨台上不得乱放物品，要保持干净。
防止人员摔伤、撞伤。
8、施工结束后要仔细清理现场，断开临时用电电源；机械、工具、设备和材料码放在平安地带；废弃物、易燃物统一清理洁净装袋收回，确认平安后方可离开现场。
9、焊轨车行进时应在工班长的统一指挥下进行，并做好防溜措施。
10、在焊轨作业时严禁任何人在未经允许的状况下进入操作室。
11、轨端处理。
开裂、掉块、压塌等伤损轨头必需切除；清洁钢轨，必需除锈、去油，轨端面应为色泽匀称的银灰色；轨端必需平整、垂直、无偏斜，用直角尺测量，垂直和水平偏斜度不得大于1mm；低温（0℃以下）焊接时，必需对轨端1m范围内进行预热处理。
12、受冷空气气候影响，如有风、雪等现象必需要有挡风和保温设施遮挡，必需做好保温措施。
二、质量保证措施1、钢轨焊接前对焊缝两端各1m范围进行预热，低温状况下，正火后必需对焊接接头进行保温，以免焊头因冷却过快而淬火。
钢轨接口焊接工艺
钢轨接口的焊接本文介绍的钢轨接口焊接方法为手工焊条对接焊法，我司在中国的大部分轨道工程中，施工单位均采用这种方法（如上海、宁波北仑等地的集装箱码头）。
另为，溶渣焊也是一种很好的轨道焊接法。
大连集装箱码头的轨道接口就是采用这种方法。
由于轨道焊接作业及焊条的质量非GANTREX所能控制，本文介绍的焊接方法仅供参考，GANTREX不承担钢轨接口的焊接质量责任。
1. 必须遵守中国方面的焊接作业安全生产的各项规定。
2. 电焊工电焊工必须为中国规定的合格电焊工。
在正式焊接前，电焊工需在工地现场进行模拟焊接。
模拟的焊接缝应进行测试（包括声纳，X光照射等）。
3. 每段钢轨间的焊接隔缝：15－20 mm4. 焊接电流和焊条- 焊接电流：应使用直流或交流的电弧机，并配合适当的变压器。
变压器应能提供至少所需两倍的电流负荷（约500Amp）。
如使用直流电，焊条应该接在焊机的正极。
- 焊条焊条规格：国产J607（在SCT和宝钢废钢码头等工程中应用过）或其他适用于QU系列钢轨的焊条。
焊条应保持干爽清洁，使用前，焊条应储存在热柜内，热柜内的温度应比外面大气温度高25℃。
焊条从热柜取出后，必须马上使用。
5. 焊口铜模件在焊接时，电焊工应使用铜模件包围焊缝的底部和两侧，以防熔化金属外流。
铜模件应为电解质的黄铜所制成，并分为底模件和旁模件两种。
底模件的尺寸：50×10×300 mm旁模件应有足够的宽度以防熔化金属外溢，并应配合钢轨切面的弧度。
旁模件的尺寸：50×80×10 mm旁模件和钢轨间应留有约2 mm的空间，用以清除焊接所产生的熔渣。
铜模件于每次使用后应立即清洁，以备下次使用。
6. 钢轨切割钢轨末端应为平滑的光面，必须垂直于钢轨的纵轴，可使用电锯切割。
应注意清除末端表面的锈蚀，必要时该表面应做磨光处理。
7. 钢轨定位在焊接前，钢轨应放在胶垫上小心谨慎地调校至正确的定位线。
调校完成后应立刻把压板夹上紧（上紧扭矩为 275 NM），当整条钢轨完成调校后，应重新检查压板螺栓的上紧扭矩。
al用于焊接钢轨方程式
al用于焊接钢轨方程式
【原创版】
目录
1.焊接钢轨的重要性
2.焊接钢轨所使用的材料
3.焊接钢轨的方程式
4.焊接钢轨的注意事项
正文
焊接钢轨是现代铁路建设中不可或缺的一环，它能够将轨道焊接成长达数百米甚至上千米的连续轨道，从而大大提高了铁路的平滑度和行车的舒适性。
同时，焊接钢轨也有助于提高铁路的运营效率，降低维护成本。
在焊接钢轨的过程中，常常使用的材料是铝（Al）。
铝不仅具有良好的导热性能和导电性能，而且其化学性质稳定，不易氧化，能够有效地保护焊接部位，提高焊接的质量。
焊接钢轨的方程式通常如下：
Al + Fe2O3 == Al2O3 + 2Fe
这个方程式描述的是铝和三氧化二铁（Fe2O3）在高温下发生反应，生成氧化铝（Al2O3）和纯铁（Fe）。
这个反应过程就是焊接钢轨的核心步骤，通过这个反应，铝和钢轨能够牢固地连接在一起。
在实际操作中，焊接钢轨需要注意以下几点：
首先，焊接部位需要清理干净，避免有任何的油脂或者污垢，否则可能会影响到焊接的质量。
其次，焊接的过程中，需要严格控制温度，过高或者过低的温度都可能导致焊接失败。
最后，焊接完成后，需要对焊接部位进行充分的冷却，以保证其结构稳定。
总的来说，焊接钢轨是铁路建设中不可或缺的一环，而铝则是焊接钢轨的理想材料。
