《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。
2023年中考物理真题专题练习—力学作图题
2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。
答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面对下。
如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。
〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。
如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理《电学作图》专项练习题(含答案)

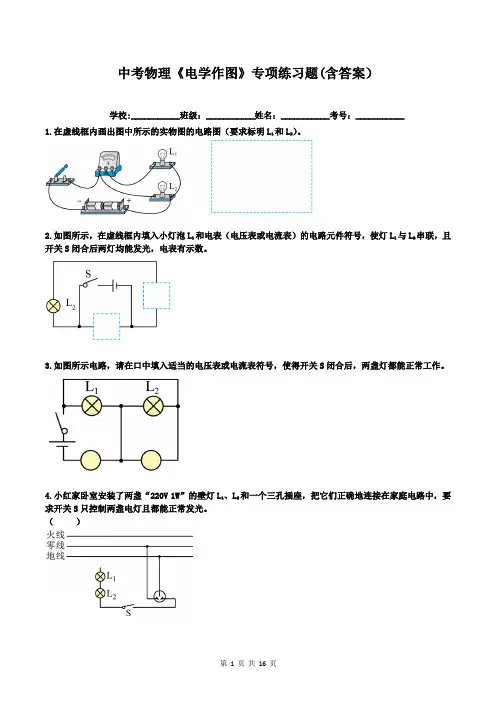

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。
初中物理中考光学作图题专题训练 (11)(含答案解析)

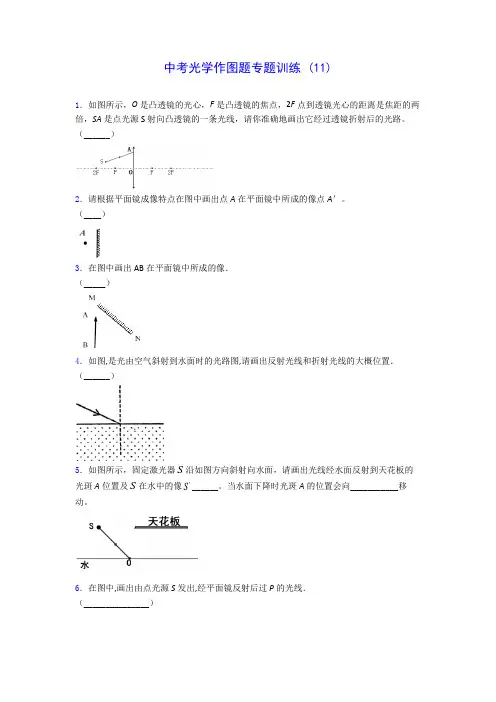

中考光学作图题专题训练 (11)1．如图所示，O是凸透镜的光心，F是凸透镜的焦点，2F点到透镜光心的距离是焦距的两倍，SA是点光源S射向凸透镜的一条光线，请你准确地画出它经过透镜折射后的光路。
（______）2．请根据平面镜成像特点在图中画出点A在平面镜中所成的像点A＇。
（____）3．在图中画出AB在平面镜中所成的像．（_____）4．如图,是光由空气斜射到水面时的光路图,请画出反射光线和折射光线的大概位置．（______）5．如图所示，固定激光器S沿如图方向斜射向水面，请画出光线经水面反射到天花板的光斑A位置及S在水中的像'S______。
当水面下降时光斑A的位置会向___________移动。
6．在图中,画出由点光源S发出,经平面镜反射后过P的光线．（_______________）7．画出物体AB在平面镜中的像。
（____）8．完成如图所示的光路图____.9．如图所示，为使斜射的阳光AO能够竖直向下射入井中，在井口画出平面镜的位置。
（________）10．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图。
11．( ·通辽)如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：（1）射向凹透镜的入射光线；（2）经平面镜的反射光线。
12．根据图中给出的三条入射光线，画出通过透镜后相应的三条出射光线。
（______）13．如图所示，根据凸透镜和凹透镜的性质，补全光路。
（______）14．如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜（用凸透镜符号表示）和其左焦点F的位置。
（______）15．请在下列各图中画出经过透镜前后的入射光线或折射光线。
（_____）16．请在图中完成光线通过透镜后折射的光路图（F为透镜的焦点）。
（_______）17．在图中根据透镜的入射光线画出出射光线。
中考物理之光的反射与折射作图训练题(含答案)
中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4.请在下图中画出折射光线的大致位置；5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。
请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
初中物理中考作图题训练题练习(含答案解析)
初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。
请作出其反射光线OB和进人水中的折射光线OC的大致方向。
2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。
O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。
请在图中画出动力F1的力臂和石球所受重力G的示意图。
解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。
请标出电磁铁的S极和用“+”标出电源的正极。
4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。
5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。
解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。
6．画出图中S发出的光线经平面镜反射后过P点的光路。
解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。
7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。
解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。
8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
