激光尘埃粒子计数器操作规程
尘埃粒子计数器操作及维护保养
尘埃粒子计数器操作及维护保养规程颁发部门：实验室文件编号：版本/修订：1.0页码：1/9编制：审核：批准：日期：日期：日期：1目的为规范激光尘埃粒子计数器设备的操作，特制订本规范，规定激光尘埃粒子计数器的安全要求、维护检修规程及操作规程。
2范围本程序适用于测量洁净环境中单位体积内尘埃粒子数和粒径分布的操作指导以及尘埃粒子计数器的维护保养指南。
3职责3.1实验室负责按本程序进行尘埃粒子计数器的使用和管理。
3.2设备维护工程师负责激光尘埃粒子计数器的维护保养。
4程序4.1设备操作说明4.1.1使用注意事项开机前拔掉采样口胶塞，并保证在流量稳定后正式采样。
正式采样前，应先系统自净，自净时认准自净过滤器箭头方向。
本仪器工作位置和采样口应处于同一气压和同一温湿度环境下，以免影响仪器正常工作和产生凝露以致损坏仪器。
若必须在有压情况下工作，则最大压差不能超过200Pa。
在有压差和温湿度差的情况下工作，会增加测量误差甚至损坏仪器。
禁止抽取含有水汽、油污、腐蚀性物质的气体和高温气体；禁止在高尘埃浓度的环境下使用；不可在非洁净室的环境下使用，避免过脏空气进入传感器，污染镜片，缩短产品寿命。
本仪器在不用时应搁置在干燥、防尘良好的室内环境中，每月应通电30分钟以上。
搬运本仪器时，应轻搬轻放，少受振动、冲击。
最好放在专用包装箱内再搬动。
4.1.2开机当打开仪器背面电源按钮，仪器通电，触摸屏将出现开机界面，开机界面停留时间版本/修订：1.0页码：2/95秒后将自动进入采样界面。
图1开机界面4.1.3自净用自净器连接管将采样口连接自净过滤器，打开机器，进入采样界面后，点击启动按钮，使设备进行自净。
自净时间应控制在2~3min即可。
自净后，各通道微粒归零。
图2采样界面4.1.4正式采样放置好设备，用采样软管连接采样口和采样点。
点击“启动”按钮，气泵启动，启动按钮变成“停止”，当UCL采样时，当一个点测试完毕后，“停止”会变成“继续”，需要测试下一个点，点击“继续”即可。
激光尘埃粒子计数器安全操作及保养规程
激光尘埃粒子计数器安全操作及保养规程前言激光尘埃粒子计数器是一种精密仪器，在实验室和工业生产中广泛使用。
为了保障人身安全和设备使用寿命，我们需要掌握正确的使用方法和保养规程，严格遵守操作标准和安全操作流程。
安全操作流程环境安全检查在使用激光尘埃粒子计数器之前，务必进行环境安全检查，确保使用环境符合规范要求。
具体检查项如下：1.室温：在合适的室温范围内操作，通常要维持在 20-25℃的范围内。
2.环境湿度：环境湿度不能过高或太低，通常要维持在 40%- 60% 的范围内。
3.环境干净度：使用环境不能有灰尘、粉尘、杂质等，避免对仪器产生干扰。
4.电源：接通稳定和正确的电源，并确保接地良好，避免电击等意外发生。
操作前准备在正式操作激光尘埃粒子计数器之前，需要进行以下准备：1.穿戴防护措施：戴上手套、口罩、眼部保护用具等防护措施，以避免出现对健康的危害。
2.仪器准备：仔细检查激光尘埃粒子计数器仪器是否正常，包括所有仪器部分是否完整、使用前是否检查并除去灰尘、是否调整好激光光强度。
3.采集设备准备：保证采集设备与激光尘埃粒子计数器配合良好，数据采集时准确无误。
4.操作手册：阅读相关操作手册，掌握正确的操作流程，并将仪器的参数调整到正确的参数范围内。
正式操作在进行激光尘埃粒子计数器操作时，需要遵循以下安全操作规程：1.操作前准备工作必须做好并经过确认，正确使用队人员才能开始仪器的操作。
2.操作过程中，不能做出任何对操作未知的操作，如未确认的按钮，未知的参数更改等。
一切操作均须符合操作手册中列举的标准规程。
3.操作中遇到的所有问题都需要及时报告，由资深人员或相关专家给予解决。
4.操作完成后，不要立即关掉仪器电源，应按照操作手册的规定进行关机流程。
5.当仪器停止工作时，应及时关闭仪器电源。
例如，当检查到过多灰尘积累时，应关机并清理表面积尘。
操作后保养在使用激光尘埃粒子计数器过程中，我们要注意保养并做好以下事项：1.定期检查：定期进行检查，包括检查仪器表面是否有灰尘和脏污，确定清理和维护计划。
尘埃粒子计数器标准操作规程
1. 目的建立尘埃粒子计数器标准操作规程，以保证尘埃粒子计数器的正确使用。
2. 范围适用于本公司CLJ-E 型激光尘埃粒子计数器的使用。
3. 职责3.1 使用人员严格依据本标准操作规程操作尘埃粒子计数器。
4. 内容4.1 开机与设定操作4.1.1 开机4.1.1.1 把仪器水平放置在桌面上。
4.1.1.2 接好电源线，按下电源开关键，键内指示灯亮，同事前面板上数码管开始显示，粒径部分显示“P”，计数部显示“0”即显示 仪器已处于等待状态，并预热15分钟。
4.1.2 仪器自检（可在预热时间内进行）4.1.2.1 按一下面板上“自检”键，相应的指示灯亮。
同时数码显示由 变为 然后等待1分钟，由 变为 表示仪器工作正常（这时可按一下选显键，相应的指示灯亮，再按“＋”或“－”键，显示粒径0.3μm 、0.5μm 、1μm 计数值为992208，显示粒径为3μm 、5μm 、10μm 的计数值为9168，则可进一步证实仪器正常）。
4.1.2.2 再按一下“自检”键该指示灯熄灭，自检功能被取消，面板显示恢复 状态方可进行一下步骤。
4.1.3 实时时钟校正它可以正确指示某一次测量工作的年、月、日、时，并能打印出来，为用户存档提供方便。
4.1.3.1 当面板上数码管显示为 时即仪器处于等待状态，才可进行实时时钟校正。
4.1.3.2 按一下时钟键，相应的指示灯亮，同时数码显由 变为 。
“1”表示年份，可再按一下“＋”或“－”键数码作相应变化输入年份，年份正确后，可再按一下“时钟”键（指示灯亮），数码管显示变为 。
“2”表示月份，同样按“＋”或“－”键输入正确的月份。
再按一下时钟（指示灯亮）数码管显示变为 。
“3”表示“日数”，按“＋”或“－”键输入正确的日数。
依次类推 ，“4”表示小时数， “5”表示分钟数，全部调整好再按一下“时钟”键，该指示灯灭，数码管显示恢复 状态。
1）在打印测量数据的同时，需要打印实时时钟数，则“时钟”的指示灯必须处在亮的状态，如不要打印出实时时钟数，则可取消“时钟”。
激光尘埃粒子计数器使用说明
设备名称
制作部门工序名称
操作人数1-1取出仪器1-2连接电源1-3连接取样管
1-4打开电源开关1-5打印1-6标准1-7测量1-8开始测量1-9取出小票1-10放回仪器日期签字签字会签制作审核批准作业要领书产品名称生产制造部图号No.操作步骤
理由·条件工具动作时间（S）注意事
项在仪器箱内取出激光尘埃粒子计数器
安装电源线，一端连接设备，一端连接电源插座
安装取样气管，一端连接设备取样口，一端连接需测量口打开设备电源开关
按操作板上的“打印”键，屏幕右下角会出现“打印”字样，这时设备会打印出测量时间与日期
然后按操作板上的“标准/UCL”键，屏幕右下角出现“UCL”字样
在按操作板上“测量/待机”键，这时屏幕左下角会出现“提示：正在测量”字样测量两组数据后，屏幕左下角会出现“提示：换到下一个采样点”的字样，这时再按“标准/UCL”键，进行下一测量点数据采集，两组数据采集完成后会自动出现测量等级标准将测量结果打印出的小票取下，读取小票最下端的“UCL CLASS”为空气洁净度等级
使用后将设备拆解放回仪器箱内辅助工具
修改修改内容日期修改内容动作总时间1-41-21-71-61-10
1-91-31-8
1-5。
激光尘埃粒子计数器01
工作环境温度：0～30℃相对湿度：30～90%RH
禁止抽取含有水汽、油污、腐蚀性物质的气体和高温气体。
6.3注意每次关机前，都应对气路进行自净。
6.4一起存贮：应置于干燥、防尘良好的环境中；每月应通电半小时以上。
6.5故障与维修
故障现象
原因分析
排除方法
开机后，前面板上
a）停打：不打印，但是数据已存储。
b）ALL模式：每测完一点次，即打印一次。
c）209E模式：若想按209E模式打印，在测量时可选停打，将几个点全部测完后再转为209E模式，利用选打键打印。
2、手动测量时，只能用ALL模式打印。
4.28体积单位（dP）的设置选择
d P C
1实值
2m3（立方米）
3ft3（立方英尺）
3.职责：
操作人员
4.操作使用
型号：CLJ-BⅡ
4.1显示选择
按或键，选择需显示的主项目（例计数，位置点数，循环次数，时间日期，采样时间等）。
如该项目中有子项，则用或键选择其需显示的子项内容（例0.3，0.5，1.0，4.0，4.0，1.0等）。
4.2参数显示及设置
4.2.1显示大于等于某粒径粒子的颗粒数
4.4更换打印纸
4.4.1针打打印机
（1）设置打印模式为“停打”模式
（2）按下选打键，抽出残留的打印纸，取出废纸轴
（3）装入新的打印纸，把打印纸的端面边缘裁成半圆形或三角形，塞入打印头进纸槽内
（4）在“停打”模式下，按下选打键，打印纸会自动进入打印头
4.4.2热敏打印机
（1）按下打印机面板上的“Open”键，打印机盖打开
指示灯都不亮
1.电源线接触不好

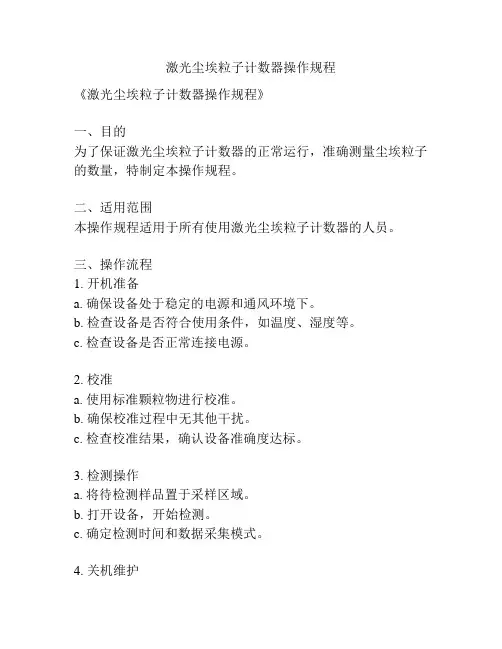

激光尘埃粒子计数器操作规程
激光尘埃粒子计数器操作规程《激光尘埃粒子计数器操作规程》一、目的为了保证激光尘埃粒子计数器的正常运行，准确测量尘埃粒子的数量，特制定本操作规程。
二、适用范围本操作规程适用于所有使用激光尘埃粒子计数器的人员。
三、操作流程1. 开机准备a. 确保设备处于稳定的电源和通风环境下。
b. 检查设备是否符合使用条件，如温度、湿度等。
c. 检查设备是否正常连接电源。
2. 校准a. 使用标准颗粒物进行校准。
b. 确保校准过程中无其他干扰。
c. 检查校准结果，确认设备准确度达标。
3. 检测操作a. 将待检测样品置于采样区域。
b. 打开设备，开始检测。
c. 确定检测时间和数据采集模式。
4. 关机维护a. 检查设备工作状态，确认无异常。
b. 关闭设备电源。
c. 进行设备的日常维护和清洁。
五、安全注意事项1. 在操作过程中，应佩戴适当的防护装备，避免直接接触激光。
2. 在设备维护和清洁时，应关闭设备电源并等待设备完全停止工作后进行。
3. 严禁在未经培训的情况下擅自操作设备。
六、责任分工1. 设备的日常操作由专门负责的操作员负责。
2. 设备的维护和保养由指定的维护人员负责。
七、附件1. 激光尘埃粒子计数器操作手册2. 设备日常检查表八、其他事项1. 本操作规程经过设备专家和相关人员讨论通过并执行。
2. 对操作规程的任何修改需经过设备管理人员同意。
以上为激光尘埃粒子计数器操作规程，请严格按照操作规程进行操作，确保设备正常运行。
Y09-301型激光尘埃粒子计数器标准操作规程
Y09-301型激光尘埃粒子计数器标准操作规程文件编号：GWZ-S0P80-011-02 1 目的制订Y09-301型激光尘埃粒子计数器标准操作规程。
2 范围适用于Y09-301型激光尘埃粒子计数器。
3 职责3.1 仪器操作者: 负责实施本规程;3.2 质管部经理、QA主管: 负责实施过程进行监控。
4 内容4.1 准备操作4.1.1 将电源电缆插入“电源插座”。
4.1.2 打开电源开关至“开”处，预热20分钟。
4.1.3 在第一幅状态下，按“增”“减”键使液晶屏亮度适当。
4.1.4 拨下“采样口”和“自净口”处红帽子。
4.1.5 过滤器自净口与采样口相连，按“确认”两次进入第三幅打开“采样”，使仪器自净清零。
4.2 操作步骤4.2.1 将采样管接在“采样口”处。
4.2.2 按“确认”进入第二幅。
4.2.3 按“循环”“增”“减”键，设定所需工作参数。
若数据库清零，则按“循环”键，将光标移至数据清零参数处，按“增”、“清零”键文件编号：GWZ-SOP80-011-02至“开开”，其他时间避免置于“开开”，以免除掉存贮的数据。
若不修改工作参数，直接按“确认”键进入第三幅。
4.2.4 按“确认”键，进入第三幅，按“采样”键，打开泵源进行采样测试，采集数据。
若采样结果理想，则按“确认”键，令液晶屏下方“Rec”为ON，存贮采样数据，否则就按“确认”键，令“Rec”为OFF。
按“增”“减”键，可翻动观察以前某周期采样记录。
按“循环”键，转换显示方式。
再按“采样”键，则为关。
注意：为延长泵的寿命，不采样时随时关泵。
4.2.5 在第三幅测试时，若需改变工作参数，按“退出”键退回到第二幅进行。
4.2.6 打印：在第二幅“工作参数设定”状态下，设定“打印设定”开，测试状态含Page：xxx页，按“打印”键，令“Prt”为ON，即从该页开始打印计数器内存储的内容，直至不需打印时再按“打印”键令“Prt”OFF。
若在实时累积测试状态，当“Prt”ON时，每周期打印一次，令Prt”OFF，结束打印。
激光尘埃粒子计数器操作规程
激光尘埃粒子计数器操作规程
1、当入口管被盖住或被堵塞，不要启动计数仪
2、激光尘埃粒子计数器应该在洁净环境下使用，以防止对激光传感器的损伤
3、不要测有可能产生反应的混合气体(如氢气和氧气)。
这此气体也可能在计数器内产生爆炸。
测这些气体需与厂家联系为取得更多的信息。
4、没有高压减压设备(如高压扩散器)不要取样压缩空气，所有的颗粒计数仪被设计用于在一个大气压下操作。
5、水，溶液或其它液体都不能从入口管进入传感器。
6、颗粒计数仪主要用来测试净化车间干净的环境，当测的地方有松散颗粒的材质，灰尘源，喷雾处时，须最少保持距进口管至少十二英寸远。
以免以上的颗粒及液体污染传感器及管路。
7、取样时，僻免取样从计数器本身排出来的或被计数器出来的气体所污染的气体。
8、在连接外置打印机或连接外接温湿度传感器时，需先关掉计数器;当执行打印操作时，打印机上须有打印纸，否则会损伤打印。
尘埃粒子计数器标准操作规程
1.目的：建立ZHJ-B型激光尘埃粒子计数器标准操作规程及维护与保养标准操作规程，检测洁净区达到洁净度的标准要求。
2.适用范围：适用于ZHJ-B型激光尘埃粒子计数器。
3.责任：质量保证部。
4.内容：4.1 概述ZHJ-B型尘埃粒子计数器是用来检测净化环境中单位体积内所含尘埃颗粒数的计数器。
本仪器空气采样量为2．83L／min (即0．1立方英尺／每分钟)，符合国际通用标准美国联邦标准209E(92年9月16日公布)的要求，便于与国际接轨，能直接检测300000级、100000级、10000级、1000级、100级的洁净环境。
本仪器的全部指标都按照企业标准(Q／320500VTJ01—2002)严格生产，按国家计量局颁布的JJG547—1988检定规程进行标定，整机功能采用微电脑控制处理，能直接打印检测结果。
本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。
本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便。
因此，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门。
本仪器新增温度与湿度的测量功能，能在测尘埃的间隙，测量环境温湿度并能打印结果。
(该功能选购)4．2 工作原理本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量的原理而设计。
本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区。
空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号。
电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。
激光尘埃粒子计数器使用操作规程
激光尘埃粒子计数器使用操作规程1. 在设备充电完成的前提下，将设备搬至检测现场后开机预热10分钟。
开机按钮在设备后侧，手按调至“on”位置即可开机。
2. 在预热过程中，按设备使用说明书第15页附图所示连接设备气体管路。
3. 预热到过时间后，按“确认”键进入设置画面，通过调整“增”、“减”按钮移动光标调整各项设置。
3.1 时间、日期调整参见设备说明书第2页。
3.2 周期T为测量时间，按1分钟执行测试。
将光标移至周期行后按“确认”键，再按“增”键设置时间，调至1分钟后再按“确认”键，设置生效。
3.3 报警级设置为“0”后按“确认”键，设置生效。
3.4 置信度设置为“0”，测量点数设置为“1”后按“确认”键，设置生效。
3.5 各项设置完成后，将光标移至画面最上端按“确认”键，进入检测界面。
4. 进入检测界面后按“循环”键，调整测量结果显示为“个/m3”（此方式结果为测量区域粒子浓度）后，按“采样”键可以进行此区域检测，在采样过程中按“打印”键，将界面最后一行的“P”项设置为“on”，在采样结束后自动打印测试数据。
打印完成后按“采样”键结束本次采样检测，纸带打印的数据即为本次检测结果。
5. 将设备关机后（连续检测时，开机不用再次进行预热），搬至下一检测区域，按上述步骤操作进行本区域检测。
6. 设备使用注意事项6.1 每次检测完厂房内规定的检测区域后，在关机前将采样管拔下后，再将设备后端面板上的自净管连到采样接口处重复采样过程，对设备进行自净处理，以保证设备精度。
设备自净时间为2分钟～3分钟，待0.3 μm粒子趋于“0”后再关机。
如果自净后0.3 μm粒子数没有趋于“0”，则适当延长自净时间，使其趋于“0”再关机。
调整自净时间可按3.2步骤进行操作，将周期延长。
6.2 设备应每年进行一次标定，以保证检测精度。
6.3 操作人员在首次使用本设备时，必须认真阅读随机附带的使用说明书。
新东北电气集团高压开关有限公司装配分厂编制：校核：批准。
尘埃粒子计数器操作规程
1. 目的建立本程序是为了规范CLJ-E尘埃粒子计数器的操作，确保仪器所测结果的准确性。
2. 适用范围适用于CLJ-E激光尘埃粒子计数器的操作。
3. 职责检验科负责本程序的制定和更新。
4. 仪器原理本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量激光的原理而设计。
本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区。
空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号。
电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。
5. 内容5.1. 环境条件5.1.1. 仪器应放在干燥通风的室内使用，切忌沾水，防止受潮。
5.1.2. 温度：10~35℃。
5.1.3. 湿度：≤75%RH。
5.2. 仪器参数5.3. 操作步骤5.3.1. 把仪器水平放置在桌面上。
5.3.2. 插上电源，按开机开关，预热10-15分钟。
5.3.3. 观察前面液压表浮子球是否在2.83升指示线上。
如果不在，调节仪器背后面旋钮使之在2.83升指示线上。
5.3.4. 按下“测量”键，测量开始，然后再按“↓”，“↑”键观测所需的粒径。
一般为“0.5μm”。
5.3.5. 把三角支架支好，把采样软管从仪器后背标有“采样口”位置拔下，然后装在采样头上，放在所需要测量的位置点上。
（一般净化室测量高度在1-1.2米高，把三角架支管上的伸缩管拉长）。
5.3.6. 测量周期一般默认一分钟。
即每一分钟一个测量结果。
一般一个测点位置，刚开始测量2次数据可不采用（因有外界干扰），从第三次可作为采样测量数据。
按下“打印”键，灯亮，那样每次测量一分钟，计数器会自动打印一个测量结果。
若中间不想打印数据，可以再次按“打印”键，灯就可以灭掉。
尘埃粒子计数器标准操作规程修改
激光尘埃粒子计数器标准操作规程Ⅰ目的：建立一个激光尘埃粒子计数器的使用、维护保养与清洁标准操作程序，使操作过程标准化。
Ⅱ范围：适用于CLJ-E型激光尘埃粒子计数器的使用、维护和保养与清洁。
Ⅲ规程：3.1 开机预热3.1.1接220V电源。
3.1.2 按下“电源”键，键上指示灯亮，前面面板上数码管显示状态，开机正常，并预热15分钟。
3.2 仪器自检（可在预热时间内进行）3.2.1 按一下前面板上“自检”键，相应的指示灯亮。
同时数码管显示由1分钟，由（这时可按一下面板上“自检”键，相应的指示灯亮，再按“+”或“-”键，显示粒径0.3μm、0.5μm、1μm计数值为992208，显示粒径为3μm、5μm、10μm的计数值为9168则可进一步证实仪器工作正常。
）3.2.2方可进行下步骤。
3.3 测量周期设定3.3.1 如果测量周期设定为1分钟测一次，则无需进行周期设定。
3.3.2 如果测量周期不为1分钟，则必须进行设定，具体步骤如下：使仪器处于等待状态即同时数码管显示由（F表示进入周期调整状态，n是测量周期由2分钟到10分钟，任意设定。
）设定通过面板上“+”或“-”键的增减来达到相应的周期。
例如数码显示为2分钟，然后再按测量键，即为2分钟测量一次（注意这时周期键灯应仍亮）。
3.4 实时时钟校正3.4.1按一下时钟键，相应的指示灯亮，同时数码管1”表示年份，可按“＋”或“-”键，数码作相应变化输入年份；再按一下“时钟”键（指示灯亮）。
“2”表示月份，同样按“十”或“-”键输入正确的月份；再按一下“时钟”键（指示灯亮），数码管显示变为“3”表示“日数”，按“+”或“—”键输入正确的日数；依次类推45表示分钟数。
全部调整好再按下“时钟”键，该指示灯灭，数码管显示恢复3.4.2 在打印测量数据的同时需要打印实时时钟数，则“时钟”的指示灯必须处在亮的状态，如不要打印出实时时钟数，则可按“时钟”键直到该指示灯熄灭为止。
APC-4103激光尘埃粒子计数器操作规程
＊八、补充
1、打开后面板上电源开关，开机预热10分钟左右。 2、计数器在自净时，将过滤器套接在采样口上，注意必须精密联接，以免产生不自净的现象。 3、本仪器在不用时应搁置在干燥、防尘良好的室内环境中，每个月应通电30分钟以上。 4、计数器不使用的情况下，建议用帽子盖住采样口，以免异物掉落计数器腔体内，造成计数 器无法正常工作。
≧5.0µm
3520
20
352000
2900
3520000
29000
不作规定
不作规定
静态对应传统规 格
100级 100级 10000级 100000级
THANK YOU
THANK FOR YOU WATCHING
测完一点，即打印该点各次测量的平均值，当最后一点测完后，即按UCL模式打印其它统计 数据。 2、存储打印：打印存储数据。无论测量时是否打印过，都可再次打印。 （1）切换到存储画面 （2）利用增或减键，翻到需打印的页面 （3）按打印键，即可打印存储数据。
六、采样时的注意事项
1、在确认受检区域温湿度和压差达到要求后方可采样。 2、对于单向流，采样管口应正对气流方向，非单向流，采样管口宜朝上。 3、采样点尽量避开风口。
始测量计数。此时为自净状态，使仪器自净清零。自净（约5分钟）后再次按测量键，测量停止。 ＊＊（讨论）仪器自净：每次采样前都需要自净（刚开始使用时、点位或者房间更换时，也就是仪器只要发生移动 就需要自净，要不要考虑简化）。 2、测量：（点位） （1）测量第一点：（自净后）将采样管接到采样支架上，放到需要采样的地方 A、按自动键转到自动状态 B、按测量键，三秒后开始测量计数，达到设定次数后自动停止。 （2）测量第二点： A、自净 B、调到自动状态 C、按测量键，三秒后开始测量计数，达到设定次数后自动停止。 以此类推。
激光尘埃粒子计数器标准操作规程
l.目的：建立激光尘埃粒子计数器的标准操作规程。
2.范围：激光尘埃计数器。
3.责任：质监部Qc检验人员、车间有关人员。
4.内容：4.1 概述：激光尘埃计数器是测量洁净环境中单位体积空气内尘埃粒子粒径和数量的仪器。
它按照国际通用标准美国联邦标准209E 设计空气采样流量，能基本等速采样，直接检测洁净度等级为100000级至l0级的洁净环境。
4.2 主要技术参数和标准：允许最大采样浓度：2500颗/L最小可测粒径：0.3μm空气采样流量：2.83L/min粒径检别：0.3、0.5、0.7、1.0、2.0、5.0、7.0、10μm八档。
自净：仪器处于自净状态，0.3μm档粒子计数连续3min为零所需时间不超过20min。
光源：He-Ne激光管，寿命-l0000h工作环境：温度：l0-30℃相对湿度：20%-70%大气压：86-l06KPa连续工作时间：8h电源：220V±l0%，50Hz±2Hz最大功耗：75W外形尺寸：355(W)×160(H)×400(D)质量：12.5Kg4.3 原理：本仪器根据浮游粒子在一定强度的光照射所散射出与其粒径成一定比例关系的光通量原理设计的。
粒子散射光经光电转换变成电信号，经放大和计算机处理后被显示器显示粒子当量直径和相应的粒子数量。
4.4 操作方法：4.4.1 操作准备：4.4.1.1 将电源线插入“电源插座”，插上温湿度输入线。
4.4.1.2 将开关打向“开”处，预热10min。
4.4.1.3 使仪器自净清零。
4.4.2 使用操作：4.4.2.1 将采样管插在“进气接口”处4.4.2.2 按“▲”键，使流量计浮子原部与2.83刻度线在同一水平面附近。
4.4.2.3 根据用户需要选择控制所需功能，具体看仪器使用说明书。
4.5 注意事项：4.5.1 仪器的工作位置和采样口应处于同一气压和同一温湿度环境下，以免影响仪器正常工作和产生凝露而损坏仪器。
激光尘埃粒子计数器操作规程
激光尘埃粒子计数器操作规程1. 引言激光尘埃粒子计数器（Laser Dust Particle Counter）是一种用于检测空气中的尘埃粒子浓度的仪器。
本操作规程旨在确保激光尘埃粒子计数器的正确操作，以提供准确可靠的尘埃粒子浓度数据。
2. 设备准备在操作激光尘埃粒子计数器之前，需要进行以下准备工作：•检查设备完好性：确保激光尘埃粒子计数器无损坏或严重磨损。
•确认电源供应：连接激光尘埃粒子计数器到可靠的电源插座，并确保电源稳定。
•清洁操作环境：在操作激光尘埃粒子计数器的区域内保持清洁，避免可能的干扰。
•校准仪器：如有需要，根据设备说明书进行仪器校准。
3. 操作步骤以下是使用激光尘埃粒子计数器的操作步骤：步骤1：仪器准备1.打开仪器电源，确保电源指示灯亮起。
2.检查仪器显示屏是否正常显示。
步骤2：样本采集1.将激光尘埃粒子计数器放置在所需采集的空气样本附近，如有需要，可采用采样头进行采样。
2.打开采样头，并确保采样头与样本接触良好。
注意避免手指接触采样头。
步骤3：数据记录1.在仪器显示屏上查看尘埃粒子浓度读数。
2.如有需要，将读数记录在相关的记录表格中。
步骤4：数据分析与处理1.将记录的数据导入计算机中，进行数据分析或处理。
2.根据需要，生成报告或图表。
步骤5：仪器清洁1.关闭激光尘埃粒子计数器电源。
2.使用干净柔软的布清洁仪器外部表面，避免水或其他液体进入仪器内部。
3.如有需要，清洁采样头，并妥善保存。
4. 安全注意事项在操作激光尘埃粒子计数器时，必须注意以下安全事项：1.避免直接观察激光尘埃粒子计数器的激光光束，以免对眼睛造成损害。
2.避免将手指或其他物体靠近激光尘埃粒子计数器的激光发射口。
3.在检查或清洁激光尘埃粒子计数器时，务必确保电源已关闭并断开电源插头。
5. 故障排除在操作过程中，如果发现激光尘埃粒子计数器出现异常或故障，应按照以下步骤进行排除：1.停止使用仪器，并关闭电源。
2.检查仪器连接线是否松动或损坏，进行修复或更换。
激光尘埃粒子计数器 Y09-301AC-DC标准操作规程
*********有限公司GMP文件1目的：建立Y09-301型激光尘埃粒子计数器标准操作规程，规范仪器操作。
2 依据：激光尘埃粒子计数器使用说明书3 适用范围：激光尘埃粒子计数的使用操作4 责任者：QC主管、仪器使用人5 规程内容5.1准备操作5.1.1开开后面板上的电源开关，开机预热约10分钟。
5.1.2在运行参数中，设置采样周期为一分钟，其他设置为0，即手动操作计时器，将采样口和自净口用自净管连接，按确认键进入测量界面，按采样键打开采样泵采集洁净空气，使计数器自净清零。
即可进行测量工作。
5.1.3拔出自净管，将采样管接在采样口上。
5.2操作步骤5.2.1在参数设置界面下按增键、减键及确认键，设定所需工作参数。
若数据库清零，将光标移至数据清零处，按增键令数字由“0”改成“5”然后按确认键，数字变成“9“即可。
若不修改工作参数，直接按确认键进入测量界面。
5.2.2按确认键进入测量界面后，按采样键，打开泵源进行采样测试，采集数据。
若采样结果理想，则按确认键，令液晶屏下方“R”为ON，存贮采样数据，否则就按确认键，令“R”为OFF。
按循环键，转换显示方式。
按增键、减键，在第一、第三状态可翻动观察以前某周期采样记录。
再按采样键，则为关。
在测试界面时，若需改变工作参数，按退出键退回到参数设置状态进行。
5.2.3打印：采样泵开始时，在测量界面浓度显示方式下，按打印键，令“P”为ON，即每个周期结束时打印数据位测量浓度（颗/米3），不需打印时再按打印键令“P”为OFF。
在其他显示方式下则每周期结束时打印对应周期内的粒子数。
置信度设定状态下，最终打印置信度值及洁净级别。
5.2.3.1采样泵关闭时，按增键、减键调至需打印的起始页，按打印键即从这一页开始打印，直至不需打印时再按打印键，打印结束。
不受屏幕下方“P”ON或OFF的影响。
5.2.3.2查询数据打印:在非置信度情况下，将查询数据调到需打印的地方，按打印键即开始打印，不需打印时再按打印键停止打印，打印内容为对应周期内的粒子数。
激光尘埃粒子计数器标准操作规程
2.2.2.4按设置键，显示02 09××．，在日下出现“．”，表示日可以修改，此
时按调整键，使其变成02 09．12．。
2.2.2.5按设置键，显示××．××××，表示时、分、秒。当相应位下方出现“．”时，表示该位可以修改。其校正方法同上。
激光尘埃粒子计数器标准操作规程
题目：激光尘埃粒子计数器标准操作规程
编码：
起草：
日期：
审核：
日期：
批准：
日期：
生效日期：
颁发部门：生产部
分发部门：质控部、研发部、生产班组
变更记载：修改号：
批准日期：执行日期：
变更原因及目的：
目的：建立一个BJC-1激光尘埃粒子计数器使用操作规程。
范围：适用于BJC-1激光尘埃粒子计数器使用操作的全过程。
2.2.2.6在校正完毕后再按设置键，此时可退出时钟设置状态。
2.2.2.7在设置状态，按数据/时在测量状态下，按数据/时钟键，多功能显示屏显示出年、月、日或时、分、秒，此时，仪器仍可处于采样测量状态，不影响测量数据和打印功能。
B、测量状态下，按数据/时钟键，再按设置键，仪器进入设置状态，此时，虽然气泵仍工作，但微处理器已停止处理数据，进入等待状态。
3.3打印
测量结果需打印时，可按打印键，这时打印指示灯亮，表示检测周期结束后，可自动打印出测量结果。再次按打印键，打印指示灯来，打印命令解除。
3.4 UCL（置信上限）使用操作说明
3.4.1开机：在所选采样点处作好测量准备。打开电源开关，进入待机（READY）状态，设置好采样高度。
3.4.2设置检测周期：按周期键，根据需要，选择周期。
CLJ-B330型 尘埃粒子计数器操作规程
激光尘埃粒子计数器操作规程1.目的：建立CLJ-B330型激光尘埃粒子计数器标准操作规程，以规范仪器操作正确使用。
2.仪器信息：激光尘埃粒子计数器（型号：CLJ-B330，编号：）3.范围：适用于激光尘埃粒子计数的使用的操作4.职责：操作人员应严格按照规定的程序进行操作和维护5.操作内容：5.1操作前准备1.打开后面板上的电源开关，开机预热约10分钟。
2.在运行参数中，设置采样周期为一分钟，其他设置为0，即手动操作计时器，将采样口和自净口用自净管连接，按确认键进入测量界面，按采样键打开采样泵采集洁净空气，使计数器自净清零。
即可进行测量工作。
3.拔出自净管，将采样管接在采样口上。
5.2操作步骤：1.将采样管一端放到要检测的位置，在手动状态下，按“测量”键，此时已开始测量。
观察并调节流量，使为2.83L（即浮子中间在2.83位置）观察2-3次测量结果，看测量值是否在合格范围内（≥0.5μ颗粒数在1000以内），如在范围内，可进行测量存储及打印2.再次按“测量”键测量停止。
3.按“自动”键，相应的指示灯亮，此时已转到自动状态。
4.按“测量”键，开始测量，测量所设定的循环次数后，自动停止测量，测量数据已自动存储。
5.按“打印”键，则自动打印≥0.5μ和≥5.0μ粒子的平均测量值。
6.如发现某一点的测量结果不理想，点的数据）。
用或键选择当前位置02(此时02不闪烁)并闪烁，三秒内再次按“清除”键，则数据已清除，当前位置号02开始闪烁；重新测量6.仪器保养及维护：1.仪器在不用时应搁置在环境干燥、防尘良好的室内环境中，每月应通电30分钟以上。
2.每周检查保险丝，若损坏及时更换。
3.本仪器应每年计量一次。
7.注意事项：1.仪器开机后最好预热15分钟，以保证检测的准确度。
2.当仪器进入不同环境温度时，特别是低温环境进入高温环境时，水汽可能在仪器上结露，必须待仪器稳定一段时间后，再通电进行测量各项数值。
3.仪器在打印时不能拉动打印纸，否则会使打印设备损坏。
Y09301型激光尘埃粒子计数器标准操作规程(共11页)
Y09-301型激光尘埃(chén āi)粒子计数器标准操作规程1、目的(mùdì)制定Y09-301型激光尘埃粒子(lìzǐ)计数器标准操作规程。
2、职责(zhízé)适用于Y09-301型激光尘埃粒子计数器。
3、范围仪器操作者：负责实施本规程；质控负责人：负责实施过程进行监督。
4、内容4.1准备操作4.1.1打开后面板上电源开关，开机预热10分钟左右。
4.1.2按2次键进入测量界面，用随机配带的采样短管将仪器后面板上键打开采样泵采集洁净空气，使计数器自净清零，即可进行测量工作。
4.1.3将采样短管从“采样口”拔出，将标准采样管接在采样口上，此时键即可退回到参数设置界面。
若不修改参数，可不需退出直接按键打开采样泵进行正常采样。
4.1.4参数设置键进入参数设置界面。
图（二）图（三）每按一次键，●光标(ɡuānɡ biāo)键，●光标(ɡuānɡ biāo)依次上移，并伴有“嘟”声。
当●光标(ɡuānɡ biāo)移键进入(jìnrù)调整日期参数状态，05年09月06日，表示调整位，按“增”键依次增加（0-9），每按一次键，光标依次向键保存当前设置并退出，时间设置相同。
当●光标移键进入调整地址号参数状态，用户可根据自身的测量需求将测量点编号，以便保存和查询各测量点的数据，按键保存当前设置并退出。
当●光标移至置信度状态：0，表示置信度测量状态关，即进行普通测量。
状态：1到5，表示置信度测量状态开，即进行置信度测量，置“1”表示洁净度等级判定依据为ISO标准，置“2”表示洁净度等级判定依据为旧版GMP标准，置“3”表示新版GMP静态测量，置“4”表示新版GMP动态测量，置“5”表示中断本次置信度测量。
测点数为所要测量的测点数，只在２-９点中任意设定（UCL测量时需要设定），因为超过10个点时，不需进行UCL测量。
设置方法同前，按键保存当前设置并退出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXXX有限公司质保部仪器设备标准操作程序
1目的：建立CLJ-E301型激光尘埃粒子计数器使用标准操作规程。
2范围：CLJ-E301型激光尘埃粒子计数器。
3责任：化验员。
4主要技术参数：
4.1最大功率40W
4.2粒径通道0.3、0.5、0.7、1、2、5、7、10（μm）
4.3 采样流量 2.83L/min。
4.4 使用环境条件温度：10℃-30℃
湿度：20%-75%
大气压力：86kPa-106kPa
4.5 允许最大采样浓度35000颗/L（尘埃颗粒粒径不大于0.5μm）,采样空气中不得含有酸碱等腐蚀性气体。
4.6检测周期表1min、2 min、3 min、10 min
4.7自净时间≤20 min
5 操作程序
5.1操作准备：
5.1.1将电源电缆插入“电源插座”。
5.1.2 打开电源开关至“开”处，预热10分钟。
5.1.3 使仪器自净清零。
5.2操作步骤：
5.2.1 将采样管接在“采样口”处。
5.2.2 按“泵”键，打开测试泵，泵指示灯亮。
5.2.3根据需要选择控制所需功能。
自净清零：将“采样口”和“自净口”相连，流量计浮子中心应在刻度线上（若不在刻度线上，可调节后面板“流量调节”），使仪器自净清零。
自净完成后拔下“采样口”处软管，将采样管插到“采样口”处，采样管的另一头和采样头连接，就可以进行测试了。
周期选择：周期初始状态为1min，按“设置”键，用户选择所需测量周期。
报警：初始状态为不报警，按“报警”键，可选择100（C）级、10000（D）级报警。
打印：初始状态为不打印，处于在线工作方式，按“打印”键，打印指示灯亮，可打印测试数据，每次打印结果可显示此点的洁净级别Class。
时间调整：按“功能”键，选择“时间”指示灯亮，显示屏显示时间。
调整步骤：按“设置”键后，按“采样/▲”为调整参数数值，“停止/▼”为改变调整参数位置。
举例：开机后按“功能”键，使“时间”指示灯亮，这时显示屏显示时间为随机数。
如“58-10-10”要调到现在时间“10-34-00”，调整步骤如下：
①按“设置”键，连续按“采样/▲”，直到“58”变成“10”。
②按一下“停止/▼”，连续按“▲采样/▲”，直到“10”变成“34”。
③按一下“停止/▼”，连续按“采样/▲”，直到“10”变成“00”。
显示屏此时显示“10-34-00”。
④按“设置”键，时间调整结束。
日期调整：
按下“功能”键，指示灯“日期”亮，显示屏显示日期。
调整步骤与时间调整完全相同。
注意：时间、日期调整完成后，按“功能”键显示其它内容，内部时钟仍在运行。
5.3 打印机注意事项
5.3.1 安装纸卷：仪器出厂时已安装了大约可打印200组数据的纸卷。
5.3.2 若出现打印数据色淡或模糊不清，则需要更换色带。
6 三角架的使用
将三角架的螺丝拧进采样探头上有螺纹的孔，将三角架的管脚向下拉出，在拉出第一级管脚上顺时针旋转90°就可使用！收回三角架时，将上述步骤反做即可。
7维护及故障修理
7.1仪器使用、存贮的注意事项
7.1.1 本仪器的工作位置和采样口应处于同一气压和同一温度环境下，以免影响仪器正常工作和产生凝露以至损坏仪器。
若必须在有压情况下工作，则最大压差不能超过200Pa。
在有压差和温湿度差的情况下工作，会增加测量误差甚至损坏仪器。
7.1.2 禁止抽取含水汽、油污、腐蚀性物质的气体和高温气体；禁止在高尘埃浓度的环境下使用；避免在非净化环境中使用本仪器。
7.1.3 仪器不用时应搁置在干燥、防尘良好的室内环境中，每月应通电30
分钟以上。
7.1.4 搬运仪器时，应轻搬轻放，避免振动、冲击。
最好放在专用包装箱内再搬动。
7.1.5 仪器在出厂包装的状态下，允许在下列环境中运输和短期存放：
温度：-40℃～50℃，湿度：90%（40℃）。
7.1.6 本仪器应每年送回生产厂标定一次，以保证其精度。
7.2 常见故障与排除方法：。
