配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
1配电箱的用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。
二是电气元件及相关附件，即空气开关和其所需要的附件。
2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。
1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。
目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
开关柜识图部分
高低压开关柜基础知识开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
1、按断路器安装方式分：(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT 手车、电容器手车和所用变手车等，如KYN28A-12。
(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。
2、按安装地点分：(1)用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜;(2)用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。
3、按柜体结构分：(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
如KYN28A-12型高压开关柜。
(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
如JYN2-12型高压开关柜。
(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。
如XGN2-12型高压开关柜。
(4)敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。
如GG-1A(F)型高压开关柜4、开关柜的五防功能：1 、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
抽屉柜电气接线低压原理图、系统图
低压抽屉式开关柜结构设计分析

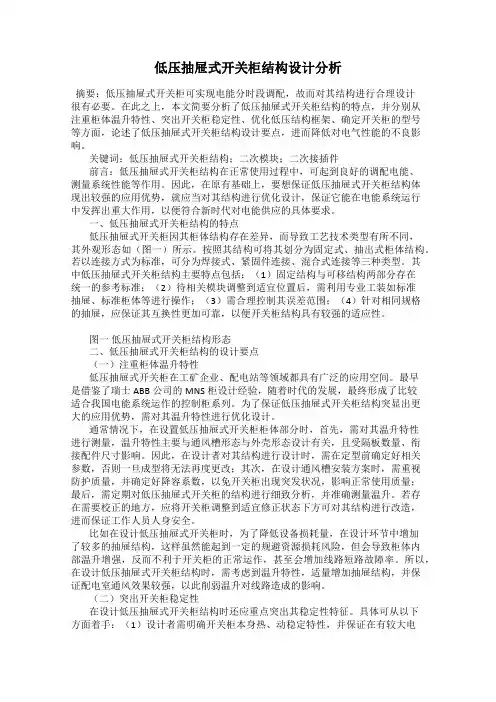

低压抽屉式开关柜结构设计分析摘要：低压抽屉式开关柜可实现电能分时段调配，故而对其结构进行合理设计很有必要。
在此之上，本文简要分析了低压抽屉式开关柜结构的特点，并分别从注重柜体温升特性、突出开关柜稳定性、优化低压结构框架、确定开关柜的型号等方面，论述了低压抽屉式开关柜结构设计要点，进而降低对电气性能的不良影响。
关键词：低压抽屉式开关柜结构；二次模块；二次接插件前言：低压抽屉式开关柜结构在正常使用过程中，可起到良好的调配电能、测量系统性能等作用。
因此，在原有基础上，要想保证低压抽屉式开关柜结构体现出较强的应用优势，就应当对其结构进行优化设计，保证它能在电能系统运行中发挥出重大作用，以便符合新时代对电能供应的具体要求。
一、低压抽屉式开关柜结构的特点低压抽屉式开关柜因其柜体结构存在差异，而导致工艺技术类型有所不同，其外观形态如（图一）所示。
按照其结构可将其划分为固定式、抽出式柜体结构。
若以连接方式为标准，可分为焊接式、紧固件连接、混合式连接等三种类型。
其中低压抽屉式开关柜结构主要特点包括：（1）固定结构与可移结构两部分存在统一的参考标准；（2）待相关模块调整到适宜位置后，需利用专业工装如标准抽屉、标准柜体等进行操作；（3）需合理控制其误差范围；（4）针对相同规格的抽屉，应保证其互换性更加可靠，以便开关柜结构具有较强的适应性。
图一低压抽屉式开关柜结构形态二、低压抽屉式开关柜结构的设计要点（一）注重柜体温升特性低压抽屉式开关柜在工矿企业、配电站等领域都具有广泛的应用空间。
最早是借鉴了瑞士ABB公司的MNS柜设计经验，随着时代的发展，最终形成了比较适合我国电能系统运作的控制柜系列。
为了保证低压抽屉式开关柜结构突显出更大的应用优势，需对其温升特性进行优化设计。
通常情况下，在设置低压抽屉式开关柜柜体部分时，首先，需对其温升特性进行测量，温升特性主要与通风槽形态与外壳形态设计有关，且受隔板数量、衔接配件尺寸影响。
因此，在设计者对其结构进行设计时，需在定型前确定好相关参数，否则一旦成型将无法再度更改；其次，在设计通风槽安装方案时，需重视防护质量，并确定好降容系数，以免开关柜出现突发状况，影响正常使用质量；最后，需定期对低压抽屉式开关柜的结构进行细致分析，并准确测量温升。
GCS,GCK,MNS低压抽屉柜资料
GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。
具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。
1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。
3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
三相水平母线采用铜母线，机械强度高、散热性好。
1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术参数。
2、标明进/出线电缆规格。
3、开关柜内主要电气元件的型号，规格及数量。
4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要地注数据。
详见母线桥或母线槽的订货须知。
5、开关柜使用在特殊环境条件时，应在订货时详细说明。
6、其它具体要求GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。
具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。
1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。
400V抽屉开关误动的原因分析

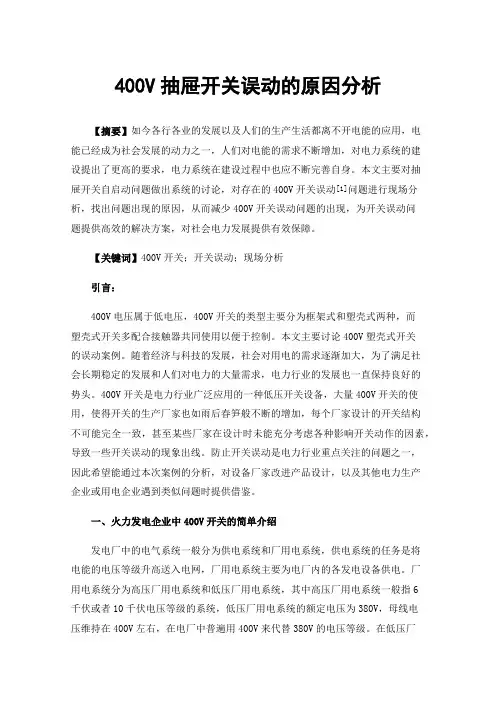

400V抽屉开关误动的原因分析【摘要】如今各行各业的发展以及人们的生产生活都离不开电能的应用，电能已经成为社会发展的动力之一，人们对电能的需求不断增加，对电力系统的建设提出了更高的要求，电力系统在建设过程中也应不断完善自身。
本文主要对抽屉开关自启动问题做出系统的讨论，对存在的400V开关误动[1]问题进行现场分析，找出问题出现的原因，从而减少400V开关误动问题的出现，为开关误动问题提供高效的解决方案，对社会电力发展提供有效保障。
【关键词】400V开关；开关误动；现场分析引言：400V电压属于低电压，400V开关的类型主要分为框架式和塑壳式两种，而塑壳式开关多配合接触器共同使用以便于控制。
本文主要讨论400V塑壳式开关的误动案例。
随着经济与科技的发展，社会对用电的需求逐渐加大，为了满足社会长期稳定的发展和人们对电力的大量需求，电力行业的发展也一直保持良好的势头。
400V开关是电力行业广泛应用的一种低压开关设备，大量400V开关的使用，使得开关的生产厂家也如雨后春笋般不断的增加，每个厂家设计的开关结构不可能完全一致，甚至某些厂家在设计时未能充分考虑各种影响开关动作的因素，导致一些开关误动的现象出线。
防止开关误动是电力行业重点关注的问题之一，因此希望能通过本次案例的分析，对设备厂家改进产品设计，以及其他电力生产企业或用电企业遇到类似问题时提供借鉴。
一、火力发电企业中400V开关的简单介绍发电厂中的电气系统一般分为供电系统和厂用电系统，供电系统的任务是将电能的电压等级升高送入电网，厂用电系统主要为电厂内的各发电设备供电。
厂用电系统分为高压厂用电系统和低压厂用电系统，其中高压厂用电系统一般指6千伏或者10千伏电压等级的系统，低压厂用电系统的额定电压为380V，母线电压维持在400V左右，在电厂中普遍用400V来代替380V的电压等级。
在低压厂用电系统中，通常使用PC和MCC两级的供电方式，75kW及以上的设备或重要的用电设备使用PC供电，75kW以下的不重要设备使用MCC供电。
MNS型低压抽出式开关柜技术规范书
MNS型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。
选用材料又分钢板结构技术和塑料结构技术。
技术水平达到当代国际水平。
1.3.2设计紧凑，以较小的空间能容纳较多的功能单元。
1.3.3结构通用性强，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
1.3.6技术性能高：主要参数达到当代国际水平。
1.3.7压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
1.3.8装配方便：不需要特殊复杂工具。
开关柜及MNS低压抽屉式开关柜全套图纸
GCK型 抽出式低压配电柜实验指导书.
目录第一部分实训简介 (1)第二部分实训装置安全操作说明 (2)第三部分实训内容 (2)实训一低压开关柜电器的认知实训 (2)实训二低压开关电器接线实训 (5)实训三低压开关电器操作实训 (10)实训四低压开关电器检修实训 (13)第一部分实训简介GCK型抽出式低压配电柜主要由一个低压配电柜组成，图1-1所示。
图1-1GCK型抽出式低压配电柜主要由三个抽屉组成，每个抽屉里装有塑壳断路器及操作机构、电流互感器、三只电流表和带电指示灯组成。
第二部分实训装置安全操作说明1.在设备运行的时候，严禁打开柜后门，严禁触镆带电体，以免触电。
2.在进行抽屉操作时，一定要严格按照要求，严禁硬拉硬推，以免损坏操作机构。
3.在操作手柄不能正常合分闸时，严禁硬拉操作，请及时联系本公司售后。
图3-1-1主要技术参数：额定绝缘电压：交流660V，交流1000V额定工作电压：交流 380 V ，交流660 V额定频率：50Hz水平母线额定电流：1250~4000A垂直母线额定电流：1000A馈电电路最大电流：2500A抽屉回路最大电流：500A控制电机最大容量：320KW水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA垂直母线峰值耐受电流(0.1S）：63 KA、105 KA垂直母线短时耐受电流（1S）：30 KA、50 KA额定工频耐受电压（1min）：2500V二次工频耐受电压（1min）：2500V防护等级：IP30、IP40外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200产品特点：结构紧凑 , 在较小的空间内可容纳较多的功能单元 , 节省用户投资。
1. 结构通用性强。
柜体采用 C 型材 (E=25mm) 模数化结构拼装而成，组装灵活。
2. 各种大小抽出式单元可以任意组合 , 以满足系统的设计要求。
380V开关操作简介
抽屉式开关
送电操作步骤（以#1振动机电机为例）
1.接受命令、复诵命令、打印操作卡； 2.就地检查达到送电条件；控制箱内接线完好， 就地空开及保险已断开。 3.核对制浆区MCC段上#1振动给料机位置、名称、 编号正确； 4.检查抽屉开关内电源线未烧焦； 5.给上位置指示保险； 6.检查开关确在断开位置； 7.将开关由抽出位送至工作位置，顺时针旋转至 “分闸再扣位” 8.合上开关（“分闸再扣位”向里按动后转动 90°至“合闸”位）； 图中是模拟开关送电 9.检查位置指示灯亮；（验明出现侧电源正常） ：在分闸再扣位时要 10.核对就地电控箱位置、名称、编号正确； 向里按动后顺时针转 11.合上就地电控箱内动力电源空开并验电； 动把手即为合上开关 12.给上就地电控箱内控制保护保险并验电； 。 13.检查就地电源箱上指示灯亮； 14.将远方就地开关打至远操位置。
抽屉组合式开关
送电操作步骤（以F除雾器冲洗水泵电机为例）
1. 2. 3. 4. 5. 接受命令，复诵命令，打印操作卡； CRT画面上检查开关设“禁操”状态； 就地检查电机达到送电条件（工作结束，电机绝缘良好等）； 到380VⅠ配电室核对F除雾器冲洗水泵开关位置、名称及编号正确 检查开关内接触器确已断开、电源线无烧焦；空开在断开位置，开关 本体上分合闸按钮已弹出。 6. 给上抽屉内控制保险和变送器保险； 7. 将开关由隔离位旋至抽出位后将开关送至工作位置，顺时针旋转至 “分闸再扣位”； 8. 合上抽屉内动力电源空开（“分闸再扣位”向里按到位顺时针旋转至 “合闸”位） 9. 检查开关分闸指示灯亮； 10.将“远方/就地”控制开关打至“远方”位； 11.操作完毕，汇报值长。
RMW1— 2000/3-630A开 关
如图：开பைடு நூலகம்为万能式 智能脱扣断路器，用 于主机380V配电室内 各PC段、MCC母线 的工作备用和重要负 荷电源开关，
380V抽屉式开关操作注意事项
380V 抽屉式开关操作注意事项
1、针对 380V 开关中除框架式断路器之外的所有抽屉式开关，仔细观看各指示灯的变化情况，控制方式转换开关送至接通位置后，观察“运行”指示灯灭，若操作过程中出现运行灯亮，则停止操作，按下马保上的“停止”按钮或“停止按钮”，检查“运行”指示灯灭后方可继续操作，最后将电源方式开关切至“工作位置”。
运行指示
停止按
2、送电倒闸操作主要步骤如下：
（1）检查设备确已停运，检修工作终结，具备送电条件；
（2）核对设备实际位置、设备名称、KKS 编码正确无误；
（3）检查电源开关远近控开关在断开位置；
（4）检查电源开关操作手柄在“分闸位置（O）”；
（5）将电源开关控制方式开关由隔离位置切至移动位置；
（6）将电源开关送至试验位；（有问题时手动跳一次开关）；
（7）检查电源开关马保装置“通讯”绿灯亮、“运行”指示灯灭；
（8）将电源开关送至柜体内；
（9）将电源开关控制方式开关切至接通位置，再次检查确认电源开关马保装置“通讯”绿灯亮、“运行”指示灯灭；（有问题时手动跳一次开关）；
（10）将电源开关开关操作手柄切至“合闸位置（┃）”；
（11）将电源开关开关切至远方位置；
(12) 检查电源开关马保装置“远方”红灯亮；
(13）汇报值长：***电源开关由冷备用转为热备用状态。
2、合闸位置
跳闸
1、分闸位置
复位
4、接通位置
3、试验位置
1、隔离位置
2、移动位置
屉式开关停电后，开关方
式开关放在“1、隔离位置
操作把手放在“1、分闸位（O）”，远近控放置于“断开”位置。
从左往右依次为“就地、
断开、远方”。
开关电器[1111]
![开关电器[1111]](https://img.taocdn.com/s3/m/efa720ec9b89680203d8254c.png)
F+C开关
F+C开关是由熔断器（F）和接触器(C)组成的开关。熔断器作为短路保 护用，接触器作为启动和停止操作用。 1.熔断器 1KV以上的熔断器称为高压熔断器，1KV以下称为低压熔断器。 高压熔断器主要由熔体和本体两部分组成。熔体在过负荷和短路电流 作用下被熔断，在熔体的两端之间形成电弧，随着被熔断的熔体两端之间 距离的增加，最后电弧熄灭，电路及被切断。 高压熔断器又分为限流型和非限流型。高压限流型熔断器的瓷瓶套管 内往往充满石英砂，起限流和灭弧作用。非限流型使用最广泛的是跌落式 熔断器，其熔体放臵于产气的绝缘管中，依靠作用在熔体上的拉力使熔断 器保持在合闸位臵，当熔体熔断后，锁扣脱扣，绝缘纸管跌落，将电路切 断，并形成可见的断点。 2.真空接触器 接触器是用来远距离接通或开断负荷电流，并适用于频繁起动及控制 电动机的低压开关。
F+C开关
低压开关
低压开关有两种：ＭＴ（塑壳式）开关和抽屉式开关（框架式）
隔离开关
（一）隔离开关的作用及要求 隔离开关主要用来隔离电路，在分断状态下有明显可见的断口，在关 合状态下，导电系统中可以通过正常的工作电流和故障短路电流，隔离开 关没有灭弧装臵，除了能开断很小的电流外，不能用来开断负荷电流，更 不能开断短路电流。但隔离开关必须具有一定的动、热稳定性。 隔离开关的主要用途有： 1、利用隔离开关断口的可靠绝缘，使需要检修设备与线路的带电部分 隔离接线路，在断口两端有并联支路的情况下，可带负 荷进行分合闸操作，变换母线接线方式等。 3、可用隔离开关分合小容量变压器的空载电流，电压互感器，以及长 度不大的空载母线的电容电流。 4、对于分断速度较高的快分隔离开关，如与接地刀配合，在某些终端 变电所可以代替短路器使用。
LOGO
抽屉式低压开关柜增容改造实例
确保其与抽屉层结构尺寸相匹配。 根据 接 的质量应符合 它们有关 的标 准。抽
４抽屉层功能单元改造方法与步骤 规范规 定及相关技术要求， 单个抽屉层 屉 内部 做 线 时线 束 需 要敷 设 统 一 、
影响。
电器元件 的准确 定型采购提供具体 的 根据计算载 流量合理选择 线缆截面 ，
鉴于本 工程工期要求紧 ，改造施 技 术数据 ，保证 更换后 的元器件 与原 满足安全运 行要 求。元件 安装 用螺钉
工 与酒店其他 区域 运营 同步进行 等特 功能单元 匹配 ，尤其确保 主电路 、辅 不可太 长 ，以免影 响抽屉插拔 。主电
压 配 电 系 统 全 部 更 新 并 分 层 设 置 专用 达 ６ ３ ０ Ａ 。 配 电柜 （ Ｐ ｅ ＝ ２ ０ ０ ｋ Ｗ， Ｐ ｊ ｓ ＝ Ｉ ６ ０ ｋ Ｗ， 内需 敷 设 带 型 铜 母 排 及 主 进 线 电缆 约
２ ． ３ 抽屉 进 出线 根据 电流 大 小 ５ ０ ｍ。经计 算 ，定制配 电柜及现场 安
点 ，显然方案二具 有 明显的工期短 、 费用低 、停 电时间短等优势 ，经技术
分 析 ，决 定 采 用此 改造 方 案 。
助电路触头接插件夹接 良好。
路 和辅 助电路 的绝缘 导线 的连接都 应
４ ． ４ 订 购内部开 关元件 、 附属元 采 用冷 压接 （ 镀锡 ）端头进行连 接 ， 器件等 ， 复核各电器元件 的基本尺寸。 压 接端 头与 多股 绝缘绞线配合 以及压
要求 更新换 代 ， 相应 用 电设备 的数量
２ ． ２ 抽屉层 主电路触 头接插件 及 置。低压 开关柜双 回路 向一层 、二层
ＭＣＣ ）额定 电流最 大 可 的 配 电柜 分 层 供 电 ， 为 此 中心 配 电 室 及容 量 增加 。为此 ， 厨房 及餐 厅 的低 馈 电电 路 （
低压配电柜的抽屉使用说明书
低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。
MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。
二、技术参数1．装置的主要技术参数表1三、大抽屉图1① 合闸 ② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或○11 ⑨ ①② ③⑦⑥⑤④ ⑧ ⑩推进，其他任何状态都不能将其抽屉抽出或推进。
2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。
3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。
4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。
5、红色的指示灯是表示未送电，绿灯表示运行状态。
1、QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。
2、QS2一般为合闸状态。
六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯七、小抽屉使用1、把手只能在4状态可以抽出或推进。
2、合闸时，把手要推进去，顺时针旋转90度。
3 54 2 16783、本抽屉没有安装调试功能。
低压抽屉式开关柜规范书
-内蒙古亿利热电厂工程低压抽屉式开关柜技术规范书（招标书）西安大唐电力设计研究院2006 年3月目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 需方工作7.工作安排8. 备品备件及专用工具9. 质量保证和试验10.包装和运输1总则1.1 本设备技术规范书适用于户内400V动力中心（PC）、电动机控制中心（MCC）及其附属设备，它包括开关柜本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范书和工业标准的优质产品。
1.3 如果供方没有以书面对本技术规范书的条文提出异议，那么需方将以认为供方提出的产品完全满足本协议的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范所使用的标准如与供方所执行的标准发生矛盾、或与供方所执行的标准不一致时，供方应按较高的标准执行。
1.5 本设备技术规范书经需、供双方确认后为订货合同的技术附件，与合同正文具有同等效力。
1.6 本设备技术规范书未尽事宜，由需、供双方共同协商确定。
2 技术要求2.1 环境条件2.1.1 海拔：1025m2.1.2 历年最高温度：+40.2℃2.1.3 历年最低温度：-34.5℃2.1.4 相对湿度（25℃时）年平均相对湿度：42%2.1.5 基本地震烈度：8度、0.3g2.1.6 污秽等级：Ⅳ级、爬距≥3.1cm/kV2.1.7 最大日温差：30K2.2 .工程条件2.2.1 系统概况2.2.1.1 系统额定电压：380V2.2.1.2 系统最高电压：420V2.2.1.3 系统额定频率：50Hz2.2.1.4 系统中性点接地方式：直接接地2.3 安装地点：PC柜为户内独立配电室，MCC柜为户内就地安装。
变配电工程图识图 主变电所一次接线图识别
各设备符号简介
变压器（符号1B,2B等等）
结构：（以干式变压器为例） 干式变压器主要由硅钢片组成的铁芯和环氧树脂 浇注的线圈组成，高低压线圈之间放置绝缘筒增 加电气绝缘，并由垫块支撑和约束线圈，其零部 件搭接的紧固件均有防松性能。本图为油浸式变 压器。 作用有： 1、起到升压降压的作用 2、起到安全隔离的作用 3、起到改变阻抗的作用
各设备符号简介
断路器（符号101，102等等）
断路器主要由四部分组成，即：由主回路、车架、操动机构和推进联锁机构组成。 上、下出线座、灭弧室通过两只环氧树脂绝缘子和两根绝缘支杆，用螺栓和车架连 成一个刚体，同时构成了断路器的主回路，并与车架绝缘；车架由型钢和钢板弯制 焊接而成。操动机构的各功能部件按平面均匀布置在由钢板弯制焊接而成的机构箱 内，机构用靠三排螺拴和车架连接在一起；CD6-l推进联锁机构布置在机构箱下部， CS6-l机构通过一组四连杆机构与手车底架上的推进转轴相连。 特点： ①触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功 就小，机械部分行程小，其机械寿命就长。 ②燃弧时间短，且与开关电流大小无关，一般只有半周波。 ③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。 ④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达3050次，额定电流开断达5000次以上，噪音小适于频繁操作。 ⑤体积小、重量轻。 ⑥适用于开断容性负荷电流。
各设备符号简介
隔离开关（符号1011，1022等）
作用： 1、分闸后，建立可靠的绝缘间隙，将需要检修的 设备或线路与电源用一个明显断开点隔开，以保 证检修人员和设备的安全。 2、根据运行需要，换接线路。 3、可用来分、合线路中的小电流，如套管、母线、 连接头、短电缆的充电电流，开关均压电容的电 容电流，双母线换接时的环流以及电压互感器的 励磁电流等。 4、根据不同结构类型的具体情况，可用来分、合 一定容量变压器的空载励磁电流。
交流低压抽出式开关柜抽屉内塑壳断路器合不上闸的故障检修技巧
交流低压抽出式开关柜抽屉内塑壳断路器合不上闸的故障检修技巧
抽屉内的塑壳断路器用抽屉上的旋转手柄无法合上闸，用手旋转手柄，总是合不到位又反弹回来。
这时，可从抽屉上的机构卸下塑壳断路器，用手直接将其操作手柄向上扳动进行合闸。
啪的一声，塑壳断路器被合闸到位，这表明塑壳断路器本身没有故障，从而确定抽屉上的操动机构存在异常。
把抽屉从柜上抽出并放在桌子上，将塑壳断路器安装在操动机构上，左手按住抽屉使其不晃动，右手按下并旋转手柄，此时细心观察操动机构拨动塑壳断路器上的操作手柄的情况。
当手柄旋转接近90。
时，塑壳断路器的手动操作手柄由于受操动机构开孔较小的限制，机构无法拨动其向上到位。
检查后发现，是因操动机构的一个部件开的长圆孔大小不能满足要求所致。
找到故障位置后，对其进行修复。
把塑壳断路器从操动机构上卸下来，用一个半圆锉，将开的长圆孔再挫长一点，注意挫后不要留有毛刺或尖锐棱角。
把塑壳断路器安装在操动机构上，再次旋转抽屉上的手柄，断路器顺利合闸。
1。
400V抽屉开关接触器分闸失灵的原因分析及处理措施
400V抽屉开关接触器分闸失灵的原因分析及处理措施摘要：介绍接触器分闸失灵现象、原因，探讨了分闸失灵的解决措施及原理，本文针对线路感应电导致接触器线圈带电的问题进行了分析，根据现场实际优化接线方式，从根本上消除了感应电的影响，保证了设备的可靠动作。
关键词：感应电；接触器；控制回路；失灵0前言抽屉开关广泛应用于低压配电系统。
可根据需要配置不同型号的断路器、接触器、热继电器、按钮指示灯、指示灯等装置来实现不同设备的启停控制。
本文阐述了风机类负荷的抽屉开关内部控制系统接线原理，然后描述了接触器分闸失灵的现象，分析了接触器分闸失灵的原因，介绍了故障查找步骤，最后总结了接触器分闸失灵的处理措施及建议。
1接线原理及故障处理措施1.1接线原理及控制方式简介官地电厂公用400V配电盘使用的是镇江默勒生产的抽屉开关，其中风机类负荷配置有断路器、接触器、热继电器、按钮指示灯、指示灯等，并根据消防管理要求，控制回路中接有消防控制节点，消防控制电缆为8芯线，其中6根芯线按2根一组分别控制3个风机负荷抽屉开关，另2根线备用，两端均使用绝缘胶带防护后悬空放置。
抽屉开关接线如图一：400V抽屉开关二次原理接线图所示，控制系统电源为220V（AC），高压侧取自垂直小母线的火线，低压侧连接至垂直小母线的零线。
当设备送电时，按下“运行”按钮指示灯S1，此时“运行”按钮指示灯S1常开节点13、14接通，“停止”按钮指示灯S2常闭节点21、22接通，公用4LCU常闭节点5、6接通，热继电器RJ常闭节点95、96接通，接触器KM线圈A1、A2得电，接触器KM常开节点13、14吸合，回路实现带电自保持，此时“运行”按钮指示灯S1常开节点13、14断开；接触器KM线圈带电后，常开节点43、44闭合，“运行”指示灯点亮，常闭节点31、32断开，“停止”指示灯熄灭。
当设备停运时，按下“停止”按钮指示灯S2，“停止”按钮指示灯S2常闭节点21、22接通，带电自保持回路被切断，接触器KM线圈A1、A2失电，接触器KM常开节点13、14断开，“运行”按钮指示灯S1常开节点13、14断开，回路失电。
