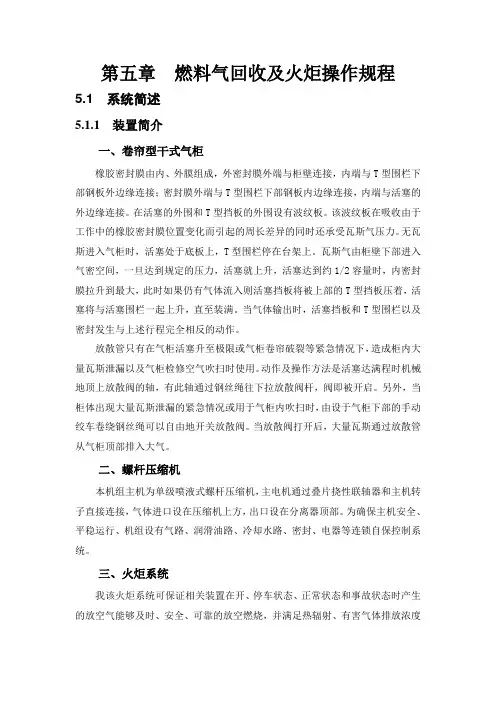

火炬及火炬气回收系统操作手册资料

目录

第1章正常开工方案 (3)

1.1 开工准备 (3)

1.1.1 工艺管线及设备准备 (3)

1.1.2 常用工具及材料的准备 (3)

1.2 管线的投用 (3)

1.2.1 129单元罐放空气线 (3)

1.2.2 高压火炬气线 (3)

1.2.3 低压火炬气线 (4)

1.2.4 天然气线 (5)

1.2.5 回收燃料气 (5)

1.2.6 煤制氢煤气化气 (6)

1.2.7 含氢氰酸煤气化酸性气 (6)

1.2.8 煤制氢PSA尾气 (7)

1.2.9 煤制氢变换闪蒸汽 (7)

1.2.10 酸性气线 (8)

1.2.11 公用工程管线 (8)

1.3 设备的投用 (8)

1.3.1 橡胶膜密封干式气柜 (8)

1.3.2 湿式螺杆压缩机 (9)

1.3.3 水封阀的投用 (10)

1.3.4 低压过滤罐的投用 (11)

1.3.5 火炬的投用 (11)

1.4 火炬系统的工艺指标、连锁值、报警值 (11)

1.4.1 工艺及设备 (11)

1.4.2 公用工程 (16)

1.5 火炬正常开工盲板表 (16)

第2章装置停工方案 (17)

2.1正常停工方案 (17)

2.1.1停工前的准备 (17)

2.1.2 停工步骤 (17)

2.2 停工操作 (17)

2.2.1 火炬回收系统的停用 (17)

2.2.2火炬的停用 (20)

2.2.3 管线的停用 (20)

第3章火炬事故预案 (21)

3.1 总则 (21)

3.1.1 编制目的 (21)

3.1.2 编制依据 (21)

3.1.3 事故分类 (21)

3.1.4 应急原则 (21)

3.1.5 组织机构 (21)

3.1.6 应急准备 (22)

3.1.7 应急保障 (22)

3.1.8 应急联络 (22)

3.2 停水 (23)

3.3 停电 (23)

3.4 停蒸汽 (24)

3.5 停净化风 (24)

3.6 停氮气 (25)

3.7 气柜漏气 (26)

第4章装置冬季防冻凝方案 (27)

4.1伴热线流程及现场编号 (27)

4.2 防冻凝方案 (27)

第5章岗位操作法 (28)

5.1 正常操作法 (28)

5.1.1 控制室内日常操作 (28)

5.1.2 现场日常巡检及操作 (31)

5.1.3 压缩机日常巡捡 (31)

5.1.4 气柜巡检 (31)

5.2 异常操作法 (32)

5.2.1 机泵启动抽空 (32)

5.3 单体设备操作法 (32)

5.3.1动设备操作法 (32)

5.3.2 静设备操作法 (39)

第1章正常开工方案

1.1 开工准备

1.1.1 工艺管线及设备准备

(1) 公用工程、工艺管线及管道附件符合相关的验收标准并置换完毕具备投用条件。

(2) 气柜、各水封罐、分液罐检查完毕,并置换完毕。

(3) 压缩机和机泵单机试车完毕,符合使用标准。

(4) 主火炬和酸性气火炬验收完毕,火炬点火装置使用正常。

(5) 电气仪表调试完毕。

1.1.2 常用工具及材料的准备

(1) 劳动护具、安全帽、工作服、手套等劳保用具齐全。

(2) 扳手、钳子、手电、计算机、测温盒、听诊器、抹布等生产用具准备齐全。

(3) 备好机泵润滑用的油桶、油壶、滤网及润滑油

(4) 备齐巡检牌、盲板牌、禁区牌并安装好。

1.2 管线的投用

1.2.1 129单元罐放空气线

(1) 将D-110安全水封注水至规定液位,打开放空气线至D-110线阀门。

(2) 打开129单元放空气线进气柜阀及气柜入口阀。

(3) 打开129单元放空气线至火炬界区阀,129单元罐放空线达到投用状态。

1.2.2 高压火炬气线

1.2.2.1 高压火炬气进气柜回收

(1) D-104安全水封罐上水至规定液位并保持溢流孔微量溢流。

(2) 关闭高压火炬气至D-114安全水封罐线上阀门。

(3) 打开高压火炬气至气柜线上各阀门,调节阀有付线的开调节阀。

(4) 流程改通后联系调度通知各装置打开至高压火炬气管网界区阀,高压火炬气投用。

1.2.2.2 高压火炬气进酸性气火炬燃烧

(1) 当气柜液位达到上限时, 高压火炬气进酸性气火炬燃烧。

(2) 正常点燃酸性气火炬,卸去D-114安全水封罐水封,打开高压火炬气至D-114安全水封罐线上阀门。

(3) 关闭高压火炬气至气柜线上各阀门。

(4) 高压火炬气进酸性气火炬燃烧。

1.2.2.3 高压火炬气进主火炬燃烧

(1) 装置异常排放时, 高压火炬气进主火炬燃烧。

(2) 正常点燃主火炬,卸去D-104安全水封罐水封。

(3) 关闭高压火炬气至气柜线上各阀门。

(4) 调节好主火炬各路蒸汽, 高压火炬气进主火炬燃烧。

高压火炬气系统

1.2.3 低压火炬气线

1.2.3.1低压火炬气进气柜回收

(1) D-106安全水封罐上水至规定液位并保持溢流孔微量溢流。

(2) 关闭低压火炬气至D-114安全水封罐线上阀门。

(3) 打开低压火炬气至气柜线上各阀门,调节阀有付线的开调节阀。

(4) 流程改通后联系调度通知各装置打开至低压火炬气管网界区阀,低压火炬气投用。

1.2.3.2 低压火炬气进酸性气火炬燃烧

(1) 当气柜液位达到上限时, 低压火炬气进酸性气火炬燃烧。

(2) 正常点燃酸性气火炬,卸去D-114安全水封罐水封,打开低压火炬气至D-114安全水封罐线上阀门。

(3) 关闭低压火炬气至气柜线上各阀门。

(4) 低压火炬气进酸性气火炬燃烧。

1.2.3.3 低压火炬气进主火炬燃烧

(1) 装置异常排放时, 低压火炬气进主火炬燃烧。

(2) 正常点燃主火炬,卸去D-106安全水封罐水封。

(3) 关闭低压火炬气至气柜线上各阀门。

(4) 调节好主火炬各路蒸汽, 低压火炬气进主火炬燃烧。
