简述电磁流量计接地的重要性
电磁流量计传感器接地的要求
电磁流量计传感器接地的要求接地的主要目的是排除干扰电磁波、减小环境电磁干扰、增强仪表的抗干扰能力，从而提高测量准确性。
为了实现良好的接地效果，以下是电磁流量计传感器接地的一些要求。
首先，应选择合适的接地点。
在进行接地时，应选择接地电阻小、导电性好的点来进行接地。
通常可以选择金属水管、金属桩或者直接与地下的金属接触等方式进行接地。
同时，接地电阻应尽量保持在合理范围内，一般在1欧姆以下。
如果接地电阻过大，会导致地线与仪表产生较大电压差从而影响仪器的测量准确性。
其次，应注意接地线的敷设。
接地线应尽量短且粗，以减小电阻。
同时，接地线的敷设应尽量避免与强电线、高频设备等干扰源的交叉，避免相互干扰。
此外，还应确保接地线无虚焊、虚接等现象，以免影响接地效果。
然后，应采取合适的接地方法。
常见的接地方法有单点接地、多点接地和网状接地等。
单点接地是将仪表上的接地点与接地线连接到同一个地线处，适用于小型设备和简单系统。
多点接地是将仪表上的接地点与接地线连接到不同的地线处，适用于较大型设备和复杂系统。
网状接地是将仪表上的接地点通过多个平行的接地线连接到同一个地线处，适用于大型设备和大型系统。
选择合适的接地方法可以根据实际情况和工程要求来决定。
此外，还应注意接地线的连接质量。
接地线的连接应牢固可靠，接地线与仪表的接头应用专用接地螺钉固定，以确保接地线与仪表连接时不会松动。
另外，还应定期检查接地线的连接状态，如有问题及时处理。
再次，应避免接入强电干扰源。
强电干扰源会对电磁流量计传感器的接地产生干扰，从而影响仪表的测量准确性。
因此，在选择接地点时应尽量避免接入强电干扰源，如高压电缆、变压器等设备。
最后，应定期检查接地状态。
在使用过程中，应定期检查接地线是否存在断裂、接触不良、氧化等情况，如有问题及时进行维修或更换。
同时，定期对接地电阻进行检测，确保接地效果良好。
总的来说，电磁流量计传感器的接地是保证流量计正常工作的重要环节。
电磁流量计工作原理及接法
电磁流量计工作原理及接法
一、电磁流量计工作原理
电磁流量计是一种应用较为广泛的流量测量仪器，其工作原理基于法拉第电磁
感应定律。
当导电液体流经电磁流量计内的测量管时，液体与磁场相互作用产生感应电动势，根据感应电动势的大小与流体的流速成正比关系进行测量。
电磁流量计主要由磁场系统和电流检测系统组成。
磁场系统包括线圈和磁场调
节装置，线圈通过施加电流产生磁场，而磁场调节装置则调整磁场的强度和分布。
电流检测系统则通过探测感应电动势的大小来计算液体流速，从而实现流量的测量。
二、电磁流量计接法
1. 电磁流量计的接线方法
通常情况下，电磁流量计需要接入供电电源以及信号采集系统。
其接线方法如下： - 将电磁流量计的供电端接入直流电源，并确保电源稳定； - 将电磁流量计的
信号端接入信号采集设备，常见的有PLC或DCS系统； - 连接地线，确保电磁流
量计安全接地。
2. 电磁流量计的安装与调试
在安装电磁流量计时，需要注意以下几点： - 确保流量计与管道的安装位置正确，避免受到外部干扰； - 保持管道内干净，避免影响测量精度； - 接口处密封完好，避免泄漏。
调试时，则需要进行以下步骤： - 开启供电电源，确保电磁流量计正常工作； - 针对不同液体的测量范围，调整电磁流量计的参数； - 对比其他流量计的测量结果，进行准确性校验。
三、总结
电磁流量计借助电磁感应原理实现流量的精准测量，广泛应用于工业生产、水
务管理等领域。
合理的接法和正确的安装调试方法能够提高电磁流量计的性能和稳定性，确保测量结果的准确性，从而发挥其在流量监测中的重要作用。
在干扰情况下电磁流量计传感器的接地该采取的措施
在干扰情况下电磁流量计传感器的接地该采取的措施电磁流量计传感器通常采用双耦合环结构，通过测量液体流经管道时的感应电压来确定流量。
然而，由于周围环境的电磁干扰和信号传输线路的建造不当，会导致测量数据出现偏差和误差。
其中一个可能的原因是电磁流量计传感器接地不良，因此我们需要采取一些措施来避免这种情况。
什么是接地接地是指将电路的一个导体与地或大地之间连接，使之成为与地电势相等的电势。
接地可保证电路的可靠性和安全性，并起到抑制电磁干扰和静电干扰的作用。
接地的必要性在电磁流量计传感器中，接地起到以下三个方面的作用：1.保护设备：通过接地，可以将电路的带电部分与地之间产生的电阻消耗掉，避免过高的电压对设备造成损坏。
2.抑制电磁干扰：在流量计传感器中，传感器和输出电缆很容易受到电磁波的影响，导致信号失真或数据误差。
接地可把过多的电磁波引入地，保护传感器本身。
3.提高测量精度：流量计传感器在工作时需要测量的是微弱的感应电压信号，任何微小的干扰都可能会导致测量数据出现损失。
接地可以有效地抑制噪声及其它干扰。
简言之，电磁流量计传感器的接地是必不可少的环节。
接地措施具体来说，在使用电磁流量计传感器时，为了保证测量数据的精确性同时避免探头在遇到具有复杂磁场或较为恶劣的环境因素时发生问题，我们应该采取如下几项接地措施。
1. 保证接地低阻值为了确保电磁流量计传感器正常工作，接地线路必须检查接地电阻值，保证不超过规定值。
一般来说，应在0.1欧姆以下，如果不够低，将触发电气故障。
2. 避免地线成环地线环接法会在电磁干扰较强的地方形成一个环，并导致信号回陆。
这样在强干扰环境中使用电磁流量计传感器会对机器产生干扰。
为了减少这种情况发生，建议将多层楼的园区分开接地。
使用电磁流量计传感器的地线需要与其他接地线分开使用，不允许接地管路达到两个或两个以上的地点。
3. 接地与机器主体隔离传感器的电缆和主体机器的接地通过电缆架式的连接是不合理的。
电磁流量计的安装要求流量计常见问题解决方法
电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。
⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。
1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。
为使流速平稳，流量计前后应有大于5D和2D的直管段。
流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。
2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。
3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。
在管低端安装清洗阀或盲板，定期清洗内壁附着物。
4、在振动猛烈的现场应将传感器和转换器分开安装。
口径至≥DN350的流量计两端应设支架或吊架。
5、安装在塑料管道或带内衬管道上必需使用接地环。
如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。
电极材质选配不当，被测介质会使电极极化而减弱信号的电势。
因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。
6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。
对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。
电磁流量计
概述电磁流量计（Electromagnetic Flowmeter）是由直接接触管道介质的传感器和上端信号转换器两部分构成。
它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。
除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。
电磁流量计及检定合格证电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。
另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
采用电磁感应原理测量介质流体流速的电磁流量计。
它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势，其大小正比于流体的运动速度。
可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。
电磁流量计密封性能好，还可用于自来水和地下水道系统。
而且测量过程不与流体接触，适于制药、生物化学和食品工业。
这种流量计还可检测血液流量。
它的量程比约为100:1，精度一般为1%，由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。
当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。
当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显著增加。
电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。

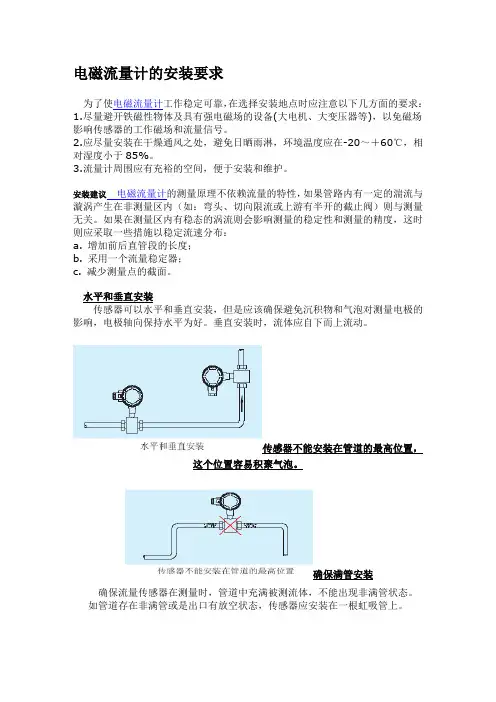

电磁流量计安装要求
电磁流量计的安装要求为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3.流量计周围应有充裕的空间，便于安装和维护。
安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a. 增加前后直管段的长度；b. 采用一个流量稳定器；c. 减少测量点的截面。
水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。
插入式进口直管段应≥20 D ，出口直管段≥7D(D为传感器公称口径）。
管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。
传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。
串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。
DCS、PLC控制系统接地的重要性
DCS、PLC控制系统接地的重要性随着DCS、PLC的广泛应用，仪表系统的接地已经成为仪表工程设计的一个组成部分。
仪表及控制系统的可靠性直接影响到生产装置安全、稳定的运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。
特别是采用分散控制系统，若不考虑和处理好现场电磁干扰和兼容问题，一方面要求生产制造单位提高系统抗干扰能力；另一方面，要求工程设计、安装施工和使用维护单位引起高度重视。
1DCS、PLC控制系统接地的重要性1）保护接地：保护设备和人身安全。
2）工作接地：保证仪表精确、可靠地正常工作。
（1）信号回路接地；分两种类型：一是仪表、PLC、DCS、计算机系统等电子设备本身结构造成的事实上的接地；一是为抑制干扰而设置接地。
（2）屏蔽接地：抑制电容性耦合干扰，降低电磁干扰的部件的一种有效措施。
在仪表系统中要做屏蔽的接地的有：a、导线的屏蔽层、排扰线；b、仪表上的屏蔽接地端子；c 、未作保护接地而起屏蔽作用的金属导线管、金属汇线槽及金属仪表外壳。
（3）本安仪表系统接地。
这种接地除了具有抑制干扰的作用外，还有使仪表具有本安性质的措施之一。
本安仪表系统的本安性能是借助于安全栅的隔离和能量限制作用，以保证进入危险的能量限制在安全定额以下，从而达到安全火花型的防爆性能。
2控制系统接地设计控制室内的仪表接地系统由接地线、接地汇流排、公用连接板、接地体等几部分组成。
接地系统设计中应遵守的原则、接地体的设置以及接地线等有关问题介绍如下：1、工作接地的原则——单点接地由于地电位差的存在，如果出现一个以上的接地点就会形成回路，使仪表引入干扰，所以同一信号回路、同一屏蔽层或排扰线只能有根据一个接地点，不能有一个以上的接地点，除了既定接地以外，其他部位应与一切金属构件绝缘。
信号回路的接地位置根据仪表类型决定。
有些信号回路，信号源和接收仪表的公共线都要接地，必须把两个接地点作电气隔离。
仪表线路中常用隔离变压器来实现。
2、接地体的设置仪表接地系统的保护接地一般情况下宜和电力系统的接地体共用，不必单独设置接地体。
电磁流量计接线图讲解
电磁流量计接线图讲解电磁流量计是一种常用于工业领域的流量测量仪器，它通过测量导电液体中的电导率来计算流体流经管道的体积流量。
当我们安装电磁流量计时，正确的接线是非常重要的，只有正确的接线才能保证仪器的正常工作。
本文将介绍电磁流量计的接线图，并对各部分接线进行解析。
接线图示例接线示意图接线示意图如上图所示，这是一个典型的电磁流量计接线示意图。
接线图中包括以下几个部分：1.电源接线：通常是红色和黑色的电源接线，红色为正极，黑色为负极。
这两根线需要连接到电源供应器上，确保电源正常供应给电磁流量计。
2.信号输出接线：这是用来连接电磁流量计与控制系统或显示器等设备的接线。
通常是绿色和白色的接线，其中绿色接线为信号输出正极，白色接线为信号输出负极。
3.地线接线：有时会有一个黄绿色的接线，用来连接流量计的外壳到接地线上，确保设备的接地安全。
4.电极接线：连接电极的接线，通常是蓝色和灰色的线，确保电极接线正确连接，能够准确地测量电导率。
5.温度传感器接线：有些电磁流量计带有温度传感器，需要连接到相应的温度传感器接线上，通常是橙色和黄色的线。
接线步骤接下来，我们将介绍电磁流量计的接线步骤：1.首先，根据仪器的说明书确定各个接线端口的位置和含义。
2.使用合适的工具将电源线、信号输出线、地线、电极线和温度传感器线连接到相应的端口上，确保连接牢固。
3.注意接线的顺序和正确性，确保所有的线与仪器的接线端口相匹配。
4.接线完成后，对所有接线进行检查，确保无松动情况，避免接线不良造成设备损坏或误差。
通过正确接线，电磁流量计能够准确测量流体流量，并将数据传输到控制系统进行分析和监控。
同时，合理接线可以避免设备故障和安全隐患，确保生产过程的顺利进行。
总之，电磁流量计的接线是工业生产中的重要环节，正确的接线能够提高测量准确性和设备稳定性。
在进行接线时，务必仔细阅读说明书，按照标准接线图进行操作，确保设备的正常运行和数据准确性。
电磁流量计怎么接线以及原理
电磁流量计怎么接线以及原理电磁流量计是一种常用于流体测量的仪器，其工作原理基于法拉第电磁感应定律。
它适用于各种液体和气体的流量测量，具有精度高、测量范围广、稳定性好等特点，因此在工业生产中得到广泛应用。
## 接线方法在使用电磁流量计时，接线是十分重要的一步。
接线的正确性直接影响到流量计的测量精度和稳定性。
一般来说，电磁流量计的接线包括以下几个主要步骤：1.供电接线：电磁流量计一般需要外部供电，通常通过接线盒连接电源。
确保电源电压符合流量计的要求，一般为直流24V。
2.信号输出接线：电磁流量计通常会输出流量信号，常见的信号类型包括模拟信号和数字信号。
需要根据信号类型选择相应的接线方法。
3.地线接线：地线接线是保证安全和减小干扰的关键一环，一般会将电磁流量计外壳接地。
在进行接线时，务必按照电磁流量计的说明书和相关标准进行操作，确保每根线连接牢固可靠，避免出现接线不良或断路等问题。
## 原理介绍电磁流量计的工作原理是基于法拉第电磁感应定律的。
当导电液体（如水、酸溶液等）流经电磁流量计的测量管内时，液体中的导电性物质（如离子）将会产生磁场。
在电磁流量计的测量管周围设置有两个磁场发生器，它们会在测量管内产生一个磁场。
当导电液体通过这个磁场时，由于磁场对液体中导电性物质的作用，会产生横向的洛伦兹力，这个力会使液体中的导电性物质发生位移，导致在液体中产生电动势。
这个电动势将会导致液体中存在一定电压，根据欧姆定律，导电液体中的电压与其导电性物质的流动速度成正比。
因此，通过测量这个电压就可以得知液体的流速，从而实现流量的测量。
综上所述，电磁流量计的工作原理是利用导电液体通过磁场产生电动势的方式，再通过测量这个电动势来确定流体的流速，从而实现流量的准确测量。
在使用电磁流量计时，需要注意保持设备的清洁和维护，定期校准以确保测量的准确性，以及严格按照操作规程进行接线，确保安全可靠地将电磁流量计接入系统中。
仪表基础知识篇讲解
仪表基础知识篇性能指标*1、什么是仪表的反应时间？当用仪表对被测参数进行测量时，仪表指示值总要经过一段时间才能显示出来，这段时间称为仪表的反应时间。
*2、按误差值的表示方法，误差可分为什么？可分为绝对误差、相对误差、引用误差。
*3、选定的单位相同时，测量值小数点后位数越多，测量越精确吗？是。
*4、什么叫回差？回差也叫变差，是在正、反行程上，同一输入的两相应输出值之间的最大差值。
（若无其他规定，则指全范围行程）*5、什么叫仪表的死区？死区是输入量的变化不至于引起输出量有任何可察觉的变化的有限区间，死区用输入量程的百分数表示。
标准仪器1、如何使用兆欧表进行线路绝缘检查？答：1）首先检验兆欧表：兆欧表有两个引线接线柱“L”和“E”。
“L”表示线路，“E”表示接地。
先将“L”和“E”短路，轻轻摇转兆欧表的手柄，此时表针应指到零位。
注意不得用力过猛，以免损坏表头。
然后将“L”与“E”接线柱开路，摇动手柄至额定转速，即达到每分钟120转，这时，表针应指到∞的位置。
2）线间检查：测试前应将被测线路或设备的电源切断，并进行放电。
将被测线路或电气设备用两条引线分别接至兆欧表的“L”和“E”接线柱。
对地检查：将被测线路及地端用两条引线分别接至兆欧表的“L”和“E”接线柱。
3）测试时以均匀、额定的转速转动兆欧表的手柄，则兆欧表的指针会指示一定的刻度，待一分钟时，读取表针所指的电阻值＞0.5MΩ压力压差测量基本知识1、法兰变送器安装时，为什么一定要选择周围环境温度比较恒定的地方？（答：法兰变送器和普通变送器不同，它的毛细管、法兰膜盒是一个密闭系统，相当于一个大温包。
当周围环境发生变化时，系统内的填充液会发生膨胀收缩，从而引起系统的压力变化，它作用到变送器的敏感元件，使仪表产生附加误差。
而在一般变送器中，引压导管不是密闭系统，它由温度变化而引起压力变化，可以由介质扩散到工艺流程，因而不影响仪表输出。
法兰变送器安装时，一定不要使变送器和法兰膜盒系统暴露在阳光底下，以免太阳直晒，使环境温度发生剧烈变化。
电磁流量计安装要求
电磁流量计安装要求电磁流量计是一种流量测量仪器，可以广泛应用于化工、电力、冶金、环保等行业的流量测量。
但是，正确的安装才能确保电磁流量计的准确性和稳定性。
下面是电磁流量计安装要求的详细说明：1. 安装位置：电磁流量计应安装在管线的横截面积内，避免在管道开口处、弯头或分支处安装，并应选择相对平稳的管道段。
2. 安装方向：电磁流量计应水平安装，其流量传感器的进口应面向上游方向，出口应面向下游方向。
3. 管道准备：在管道上安装电磁流量计之前，要对管道进行清洁，将管道内的异物清除干净。
另外还需要在管道上安装阀门和管道支架，以便在维修和检修时使用。
4. 安装距离：电磁流量计应保持一定的安装距离，避免在相邻管道或设备的干扰下造成测量误差。
具体的安装距离应根据管道的直径和材料、流量计的规格和精度来确定。
5. 接地：电磁流量计必须正确接地，以便消除电磁噪声和保证仪器的安全性能。
6. 防雷：在安装电磁流量计时，也应该考虑到防雷措施，例如安装避雷针和避雷器，避免雷电影响造成不良影响。
7. 连接管道：流量计的进口和出口两端应与管道连接牢固，以防止管道松动或者漏气漏水。
在连接管道时，必须要求管件的质量，避免因管道接口错误而缺乏流量数据。
8. 管道尺寸：电磁流量计的管道尺寸必须与管道本身相符合，如果管道尺寸与流量计的规格不匹配，则需要加装转换管件或者选用其他的型号规格。
9. 温度和介质：在安装电磁流量计之前，需要确认流量计的温度和介质是否与管道内流动的介质相符。
总之，正确的安装是确保电磁流量计正常使用和准确测量的前提条件。
以上安装要求只是一些基本原则，实际情况还需要结合具体情况来确定。
因此，对于那些没有专业技术人员的企业，建议可以寻找专业安装公司来进行订制安装。
电磁流量计必需要接地的原因分析 流量计工作原理
电磁流量计必需要接地的原因分析流量计工作原理由于电磁流量计电位信号是小信号，碰到干扰立刻就冲掉正常信号了。
接地可以避开流体在管道中冲刷产生的电势，同时让测量电势的零和介质的零相同，电磁流量计避开差生误差。
电磁流量计就是配了接地环，然后把接地环接到管道上。
假如是带衬里，还要第三电极来接地。
如何选用电磁流量计的接地环：目前，电磁流量计紧要是为供水企业水计量贸易专门设计的，具有防水、防腐、防干扰、防雷击的本领。
电磁流量计的管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
关于接地环选择上，下面做个简单的介绍，以便新手等更好的谙习相关的学问。
1.保护环：F46衬里传感器宜选用保护接地环，通过螺钉固定在法兰上，保护内衬的翻边不受损伤。
2.接地环材质为不锈钢1Cr18Ni9Ti，特别要求订货时可以另行说明。
3.标准接地环：在塑料及为防护电解腐蚀而内、外壁都是绝缘的阴极保护管道上，传感器两侧必需安装接地环。
4.带颈保护环：若介质磨损性较强，应选用带颈保护环以保护衬里。
在实际工作中，电磁流量计的测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关；在现场可以依据用户实际需要在线修改量程。
分体式电磁流量计的使用问题分体式电磁流量计紧要用于测量封闭管道中的导电液体和浆液中的体积流量。
包括酸、碱、盐等强腐蚀性的液体。
该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
1.电源问题由于分体式电磁流量计要外接电源，造成室外安装不便利，也限制了分体式电磁流量计在郊区管网的使用。
另外，分体式电磁流量计不自带电源，一旦断电，将造成用作结算水表的流量计数据缺失；这样对其断电时段缺失水量的计量与推算也就提出了新的问题，一般供水企业与用户都是个案商讨处理，加添了不少工作量。
若分体式电磁流量计能自带电源，就能从根本上解决这一问题；也将促进其在结算水表中的推广应用。
而现在都可以使用锂电池供电，解决了这个问题2.防雷问题不管是结算水表还是区域计量的分体式电磁流量计，在较为空旷的郊区；特别是在雷雨天气覆盖面积较大的广东，分体式电磁流量计的防雷是一个比较严峻的考验。
电磁流量计安装注意及常见故障
1.传感器输出信号的接地点应与被测介质电气连接，这是电磁流量计工作的必要条件。
如不满足这个条件，电磁流量计就不能正常工作，这是传感器的信号回路决定的。
当流体切割磁力线产生流量信号时，是以流体本身作为零电位的，一个电极上的产生正电势，另一个电极上产生负电势，不断交替变化。
因此，转换器输入端中点（信号电缆屏蔽层）必须与流体共处于零电位且导通，这样才能构成对称的输入回路。
转换器的输入端中点是通过传感器输出信号的接地点与被测流体电气连通的。
2.仪表的接地点应是一个独立的接地点，不允许与其他电气设备的接地线连接在一起。
接地电阻应小于10 ，有些型号仪表规定应小于100 。
3.当传感器安装在绝缘管道上时，两端必须安装接地环，然后用导线连接，与流体“导通”，如果被测介质导电率较低，可用金属短管代替接地环，确保接地效果。
接地环作用同第一条。
金属工艺管道和介质直接接触，接地线直接和金属管道或法兰连接，所以不需要接地环。
4.一般小口径仪表用较高频率，大口径仪表用较低频率。
故障类型电磁流量计运行中产生故障的第一类为仪表本身故障，即仪表结构件或元器件损坏引起的故障；第二类为外界原因引起的故障，如安装不妥流动畸变，沉积和结垢等。
本章重点讨论的是应用方面和上述第二类外界原因的故障。
按照故障发生时期分类，可分为：①调试期故障；②运行期故障。
调试期故障出现在新装用后调试初期，主要原因是仪表选用或设定不当，安装不妥等。
运行期故障足在运行一段时期后出现，主要原因有流体中杂质附着在电极衬里，环境条件变化出现新干扰源等。
按故障外界源头分析来自3个方面：①管道系统和安装等方面引起的；②环境方面引起的；③流体方面引起的。
来源①主要在调试期表现出来；来源②和③则在调试期和运行期均会出现。
一、调试期故障本类故障在电磁流量计初始装用调试时就出现，但一经改进排除故障，以后在相同条件下一般就不会再度出现。
常见调试期故障主要有安装不妥、环境干扰、流体特性影响三方面原因。
电磁流量计安装注意事项
电磁流量计安装注意事项
电磁流量计安装注意事项：
1.安装位置和流动方向，电磁流量计安装方向水平、垂直或倾斜均可，不受限制。
但测量固、液两相流体最好垂直安装，自下而上流动。
这样能避免水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。
电磁流量计水平安装时要使电极轴线平行于地平线，防止由于液体中的气泡擦过遮住电极表面造成绝缘也可防止底部的电极被沉积物覆盖。
垂直安装时，应使流动方向向上，这样可以使无流量或小流量时，流体中夹杂的较重固态颗粒下沉，而较轻的脂肪类物质上升离开电磁流量计的传感器电极区。
2.接地电磁流量计必须单独接地，接地电阻100Ω以下。
分离型原则上接地应在电磁流量计一侧，转换器接地应在同一接地点。
大口径电磁流量计较多应用于给排水工程，中小口径常用于固、液相等的难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。
小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
水流量标准装置工作中常见问题及解决方法探讨
水流量标准装置工作中常见问题及解决方法探讨摘要：基于水流量标准装置多年的检定经验，对检定过程中常见的问题和其解决方法进行探讨。
主要从水源压力的稳定，阀门的渗漏，实验室的电磁干扰三个方面来讨论水流量标准装置使用过程遇到的常见问题。
0 引言水流量标准装置是一种很成熟的应用于液体流量计检定的标准装置，以其精度高，适用范围广在全国液体流量计溯源方面得到了广大的应用，由于水流量标准装置属于中大型组合设备，装置的组件多，受影响的量广，所以在使用过程中带来的问题也十分频繁，本文就水流量标准装置的使用和常见问题与大家进行探讨。
1结构与原理本院的水流量标准装置为静态质量法水流量标准装置，装置主要由储水池，水泵，稳压罐，汇管，试验管路，阀门，换向器，计时器，称量容器，称重衡器组成。
静态质量法的工作原理是在静止状态下，称量一段时间内容器中的液体质量，从而计算出流量。
装置的主要的工作流程是水泵从水池把水抽上来，经稳压罐稳压，过汇管流入试验管路和被检流量计，再由换向器流入称量容器，经稳定后由称重衡器称出检定时间内容器液体的质量，得到标准流量，再与被检流量计的流量进行比较，得出误差。
2 常见问题与解决方法根据装置的结构和原理，结合日常检定的经验，我们可以得出影响检定效果的主要影响为以下几点。
2.1 流量的稳定性流量的稳定性直接影响被检流量计的准确度和重复性，对液体流量计的检定至关重要，装置流量的稳定主要靠稳压罐来实现，稳压罐的结构图如图1。
图1稳压罐的工作原理：水被泵抽出来后，经入水口进入罐体，然后经过横隔板，横隔板有很多的金属网格，水经过金属网格时动能减少并释放气体，翻过隔板，由出水口流出，水进入稳压罐后，由于水位的升高，压力增大，流出的水量增加，逐渐达到压力、流量的平衡，实现稳压的目的。
上面的留有一定空间的气体，起到了消除水泵带来的高频脉动的作用。
根据本人的日常检定情况和查看的文献资料[1]来看，稳压罐上面所留气体的比值直接影响到稳压罐的稳压作用，综合理论和实践来看，罐内气水比值在0.5左右最佳，水过少时会形成较大的液位差，使水流形成冲击作用，且容易吸入气体；水位过高时气体太少，对流量的脉冲吸收能力减弱。
电磁流量计检查要点
电磁流量计检查要点1.安装位置的检查：首先需要检查电磁流量计的安装位置是否合适。
应选择平直的管道段，并确保流体在流经电磁流量计时的流态良好，避免出现湍流、回流等现象，以保证测量的准确性。
2.电源电压检查：电磁流量计通常需要外部供电，因此需要检查电源电压是否稳定。
使用万用表等工具进行检查，确保电源电压在额定范围内。
3.线路连接的检查：检查电磁流量计与控制系统之间的线路连接是否正确。
要确保线路的接地良好，线路的接头是否紧固，避免出现信号干扰或线路断开的情况。
4.线圈绝缘的检查：电磁流量计中的线圈是非常重要的元件，用于产生磁场。
检查线圈的绝缘性能，确保没有绝缘损坏或局部短路等问题。
可以使用绝缘电阻表进行检查。
5.管道清洁的检查：管道的内部杂质或腐蚀物会对电磁流量计的测量产生影响，因此需要保持管道的清洁。
定期清洗管道，防止浑浊液体流过电磁流量计。
6.参比流量的检查：定期进行参比流量的检查，即通过其他测量仪表（如涡街流量计）对电磁流量计进行校准和验证。
确保电磁流量计的测量准确性，并及时进行修正和调节。
7.电磁流量计的自检功能的检查：现代的电磁流量计通常具有自检功能，可以检测自身的工作状态和故障。
定期进行自检功能的检查，如检测电磁流量计的电源、电路、线圈等是否正常。
8.温度、压力的检查：电磁流量计的测量准确性受环境温度和压力的影响较大，因此需要检查液体的温度和压力是否在电磁流量计的额定范围内。
如有超出的情况，需要进行相应的修正和调节。
9.保护措施的检查：电磁流量计通常采用防护等级较高的外壳，以保护其内部电路和元件不受外界环境的影响。
定期检查电磁流量计的外壳是否完好，是否有损坏或渗漏等情况。
如有问题，需要及时修复或更换。
10.数据记录和分析的检查：对电磁流量计的测量数据进行记录和分析，及时发现异常情况，并进行评估和处理。
可以通过数据记录仪等设备对电磁流量计的工作数据进行实时监测和长期保存。
总之，电磁流量计的检查要点包括安装位置、电源电压、线路连接、线圈绝缘、管道清洁、参比流量、自检功能、温度压力、保护措施以及数据记录和分析等方面。
电磁流量计的接地环有什么作用
电磁流量计的接地环有什么作用
、电磁流量计配接地环作用：
电磁流量计接地环的作用：若连接仪表的管道（相对于被测介质）绝缘性的则要用接地环，它的材质应根据被测介质的腐蚀性选用。
如果电磁流量计传感器的内衬材料是聚四氟乙烯（PTFE），为了保护聚四氟乙烯的翻边不受损伤，要用接地环。
第二、电磁流量计为什么要接地：
电磁流量计传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传导任何干扰电压，因此其他电气设备不应连接到相同的接地线上，仪表出厂时，转换器的输出部分已设置好接地线。
只要按要求接地即可，因传感器与金属管道相连，金属管道内的介质与大地已有良好的电气连接，这样传感器可不再加装地线，如果对接地有更高要求，或周围工作环境有较强电磁干扰时，也可独自设置地线。
第三、安装注意事项：
电磁流量计传感器在塑料管道上或有绝缘涂料、油漆的管道上安装时，传感器的两端应安装接地线，使管内的被测介质与大地短路，具有零电位，否则电磁流量计无法正常工作。
标签:
电磁流量计
1。
电磁流量计的接地环有什么作用
电磁流量计的接地环有什么作用1.提供电磁流量计稳定的接地环境：电磁流量计测量原理是依靠电磁感应，其精度和稳定性受到电磁环境的影响。
接地环将仪表上的接地导体与地面形成良好的低阻抗连接，有效地排除地电位的干扰，提供稳定的接地环境，使仪表能够正常工作，并保持精确的测量。
2.投入电磁流量计安全接地系统：在电磁流量计安装过程中，接地环起到了将电磁流量计与周围环境有效接地的作用。
接地环通过与设备的金属部分连接，并通过其他导体连接到外部接地系统，能够防止设备发生静电累积，减少设备受雷击、电磁辐射和静电干扰的概率，为设备的安全运行提供了必要的电磁保护。
3.排除电磁干扰影响：在工业生产环境中，存在大量电器设备和电源线路，会产生电磁辐射和干扰。
电磁流量计的测量精度受到外界电磁场的影响，而接地环可以有效消除这些干扰。
接地环连接到地面之后，在电磁感应的作用下，可以将环境中的电磁辐射能量导入到地面，从而减少电磁辐射和干扰对电磁流量计的影响，保证测量精度和可靠性。
4.提供保护设备免受静电累积的保护：在一些工业场所，静电会产生，并且会积累在导电物体上，构成一定的危害。
接地环可以将这些静电导入地面，避免静电在设备上积累和释放，有效地保护了电磁流量计以及其他设备的安全性和可靠性。
综上所述，接地环在电磁流量计中起着非常重要的作用。
它能够提供良好的低阻抗接地环境，保证电磁流量计的稳定工作；投入电磁流量计安全接地系统，提供必要的电磁保护，减少雷击、电磁辐射和静电干扰；同时还可以减少电磁干扰、保护设备免受静电累积的危害。
因此，在电磁流量计的安装中，接地环的使用是必要的。
电磁流量计接地环的作用
电磁流量计接地环的作用
电磁流量计是一种用来测量管道内液体流速的仪器，它通过利用法拉第电磁感
应原理来测量导电液体的流速。
在电磁流量计的安装和运行过程中，接地环是一个非常重要的组件。
接地环的作用主要有以下几点：
1. 接地保护
接地环的主要作用之一是为电磁流量计系统提供良好的接地保护。
通过将接地
环连接到系统的接地点，可以有效地防止静电的积聚和放电，保护电磁流量计系统不受外部电气干扰的影响，保证系统的稳定运行。
2. 减小测量误差
接地环的另一个重要作用是减小测量误差。
在电磁流量计的测量过程中，如果
系统没有良好的接地，可能会导致电磁干扰或者其他电气干扰，影响流量计的准确性和稳定性。
通过使用接地环，可以有效地减小这些误差，保证流量计的准确测量。
3. 安全性考虑
接地环还能在一定程度上保证系统的安全性。
对于导电液体的测量系统来说，
安全始终是首要考虑的因素之一。
通过接地环的连接，可以避免因静电积聚而引起的电击风险，确保操作人员和设备的安全。
4. 系统稳定性
最后，接地环的作用还包括提高系统的稳定性。
在电磁流量计系统中，各个组
件之间的连接和操作都会影响系统的稳定性，而接地环的使用可以降低系统的电阻，减小干扰，提高系统整体的稳定性和可靠性。
综上所述，电磁流量计接地环在整个测量系统中扮演着至关重要的作用，它不
仅能够提供接地保护，减小测量误差，保证安全性，还能提高系统稳定性，保证电磁流量计系统的正常运行和精确测量。
因此，在安装和维护电磁流量计系统时，务必重视接地环的作用和选用。
安装电磁流量计对接地需严格要求
深圳市中航电脑智能系统有限公司
安装电磁流量计对接地需严格要求
电磁流量计本身对安装要求的要求就十分严格，不仅对安装场所、直管段长度要求、安装位置和流动方向、安装旁路管、负压管系的安装、以及对电磁流量计安装接地上的要求都十分严谨。
电磁流量计若接地要求不合格，接地不良会导致出现问题：
1、排除使用了绝缘螺栓的可能性，如果使用绝缘螺栓会导致传感器无法与金属管道连接，达不到接地的效果。
2、排除现场管道上是否有可能存在一定程度的杂散电流。
如果有的话会导致零电位不稳，造成测量异常。
3、排除信号屏蔽线部分接触不良，是否需要重新接线。
Seametrics电磁流量计的传感器必须要单独接地（接地电阻100Ω以下），如传感器装在有阴极腐蚀保护管道上，除了传感器和接地环一起接地外，还要用较粗铜导线（16mm2）绕过传感器跨接管道两连接法兰上，使阴极保护电流于传感器之间隔离。
所以在安装电磁流量计上需要特别留意以上3点要求，因为电磁流量计接地不良很有可能会造成电磁流量计测量错误或者使用错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述电磁流量计接地的重要性
智能电磁流量计传感器接地很重要，尤其在管道存在杂散电流搅扰时，只有杰出的接地维护，才能使智能电磁流量计精确地丈量。
或许在没有这种搅扰的环境里，不接地并不影响流量计精确丈量，可是一旦环境改动，即形成流量计不能精确稳定地作业，所以咱们在装置时最好做好传感器接地维护，给智能电磁流量计创造一个杰出的作业环境。
接地环分为普通型和维护型，通常是运用普通型，若被测介质是磨损性的，宜运用带颈的维护接地环。
以维护进口端的面料，延伸运用寿命。
若口径在200mm以下的智能电磁流量计，选用聚四氟乙烯面料时，应选用接地环，以确保在管道衔接装置时维护面料不受损坏，接地环通常是不锈钢或Hc合金的。
智能电磁流量计在运用时咱们需求被测介质必须是地电位，通常都是经过管道或法兰接地，假如衔接传感器的技术管道相对被测介质都是绝缘的，如：塑料管道或有绝缘面料的管道，就必须选用接地环或带接地电极的传感器，使被测介质处于地电位,在实践规划装置时容易被忽视。
智能电磁流量计接地时，应注意以下几点：
1、传感器的丈量管、外壳、屏蔽线、转换器及二次外表都要接地。
2、传感器、转换器应独自接地，绝对不要连在电动机、技术管道上，接地电阻应小于10欧姆。
3、传感器、转换器的接地在现场，去二次外表的屏蔽层在控制室一侧接地，切勿多端接地，避免因电位不一样而引进搅扰。
4、传感器装置在金属管道上，可将传感器的接地导线按制造厂的需求衔接在管道法兰上，形成可靠的接地回路外表的接地址应是一个独立的接地址，不可以共用其他电气设备的接地。
