cad转PDF颜色线宽等设置方法
CAD中的宽度和线型拟合设置方法
CAD中的宽度和线型拟合设置方法CAD软件中的宽度和线型拟合设置方法在CAD软件中，宽度和线型的设置对于绘制和编辑图形非常重要。
通过正确设置宽度和线型，可以使图形更加清晰、准确地表达设计意图。
本文将介绍CAD中的宽度和线型拟合设置方法，帮助大家更好地使用AE软件。
首先，我们先来了解一下宽度的概念。
宽度指的是图形中线段或边界的厚度。
在CAD中，宽度通常以线宽的形式表示，单位为毫米或英寸。
通过设置线宽，可以改变图形元素在打印和显示时的粗细程度。
在CAD软件中，设置线宽的方法如下：1. 选择要设置线宽的图形元素。
2. 打开属性编辑器或属性窗口，找到线宽设置选项。
3. 选择适当的线宽数值或命名样式。
4. 对选择的图形元素应用所选的线宽设置。
需要注意的是，不同的CAD软件可能会有稍微不同的界面和选项名称，但设置线宽的原理是类似的。
通过调整线宽的数值或选择线宽样式，我们可以根据需要来设置不同图形元素的宽度。
接下来，我们来讨论线型的设置方法。
线型指的是图形元素边界的外观样式，如实线、虚线、点线等。
通过设置线型，可以绘制出不同风格和类型的图形。
在CAD软件中，设置线型的方法如下：1. 打开线型管理器或属性编辑器，找到线型设置选项。
2. 选择适当的线型，如实线、虚线等。
3. 如果需要自定义线型，可以点击自定义选项，然后按照软件的指引设置自定义线型的样式和模式。
4. 应用所选的线型设置到图形元素中。
与线宽类似，不同的CAD软件可能会有不同的界面和选项来设置线型。
通过选取预定义的线型或自定义线型，我们可以根据需要来设置不同图形元素的线型样式。
在实际使用中，我们可以根据具体的设计需求，合理设置图形元素的宽度和线型。
例如，在绘制建筑平面图时，我们可能会设置墙体的线宽为较粗的值，以突出其存在感；而设置门窗的线宽为较细的值，以展示其细节和轻巧感。
类似地，我们也可以根据设计要求来设置线型，如将房间边界的线型设置为虚线，以与其他线型进行区分。

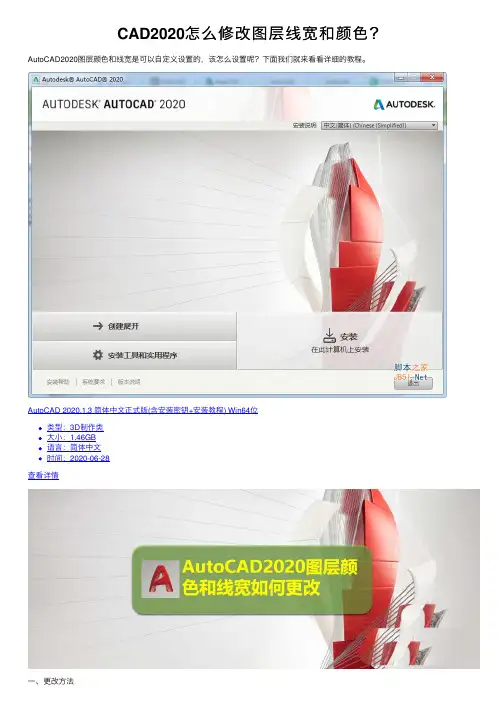

CAD2020怎么修改图层线宽和颜色？
CAD2020怎么修改图层线宽和颜⾊？AutoCAD2020图层颜⾊和线宽是可以⾃定义设置的，该怎么设置呢？下⾯我们就来看看详细的教程。
AutoCAD 2020.1.3 简体中⽂正式版(含安装密钥+安装教程) Win64位
类型：3D制作类
⼤⼩：1.46GB
语⾔：简体中⽂
时间：2020-06-28
查看详情
⼀、更改⽅法
1、先打开AutoCAD2020，然后点击图层特性；
2、之后我们点击选择图层2；
3、然后我们点击图层2的⽩⾊；
4、然后选择红⾊，之后点击确定；
5、然后我们点击图层2的线宽；
6、然后选择0.3mm，之后点击确定；
7、然后我们点击关闭按钮即可，这样我们就更改了图层的颜⾊和线框了。
⼆、验证更改后效果
1、我们点击图层选择边上的下拉箭头，之后点击图层2；
2、然后点击直线，之后我们在⽂档中画⼀根直线，我们可以看到直线显⽰的是红⾊了，说明图层我们更改后已经有了效果了。
线宽这⾥是⽆法查看的，更改的也是对的，只是我们⾁眼⽆法识别罢了。
以上就是CAD2020修改图层线宽和颜⾊的教程，希望⼤家喜欢，请继续关注。
学会使用CAD中的线型和线宽设置
学会使用CAD中的线型和线宽设置在使用CAD软件进行绘图时，线型和线宽的设置是非常重要的一环。
正确设置线型和线宽可以使绘图更加清晰、准确，能够有效传达设计意图。
本文将介绍如何在CAD中使用线型和线宽设置，帮助读者更好地运用CAD软件。
首先，我们先来了解线型的设置方法。
在CAD中，有许多预设的线型可供选择，如实线、虚线、点线等。
我们可以根据需要选择合适的线型，并将其应用于绘图中的不同元素。
要设置线型，可按照以下步骤进行：1. 打开CAD软件并创建新的绘图文件。
2. 在命令行中输入“LTSCALE”，按下Enter键。
这个命令可以设置线型的全局比例因子，影响绘图中所有线型的比例。
3. 在弹出的对话框中，输入所需的线型比例因子值，如0.5。
这表示线型将缩小为原来的一半大小。
根据实际需要进行调整，然后点击确定。
接下来，我们将学习如何设置线宽。
线宽指绘图中线条的粗细程度，不同线宽可以用于绘制不同类型的线条，如轮廓线、标注线等。
在CAD中，可以设置的线宽通常有几种选项，如细、中、粗等。
要设置线宽，按照以下步骤进行：1. 在CAD软件中创建新的绘图文件。
中线宽的显示方式。
3. 在弹出的对话框中，选择所需的线宽选项，如0.1mm、0.25mm 等。
根据实际需要进行选择，然后点击确定。
通过以上步骤，我们可以轻松地设置CAD中线型和线宽，使得绘图更为准确、清晰。
但需要注意的是，线型和线宽的设置仅对当前绘图文件有效，如果需要在其他绘图文件中应用相同的设置，需要进行相应的设置复制或将设置应用于模板文件。
除了默认的线型和线宽，CAD还允许用户自定义线型和线宽，以满足个性化的需求。
要自定义线型，可按照以下步骤进行：1. 在CAD软件中创建新的绘图文件。
2. 在命令行中输入“LINETYPE”，按下Enter键。
这个命令可以打开线型管理器。
3. 在线型管理器窗口中，点击“新建”按钮，输入自定义线型的名称。
4. 在线型定义窗口中，按照需要绘制线型的形状，使用直线、虚线等工具进行绘制。
cad打印线条变淡的解决方法
cad打印线条变淡的解决方法
一、打印设置
在进行CAD打印时，首先需要进行正确的打印设置。
在打印预览界面中，可以设置打印机、纸张大小、打印比例等参数。
合理的打印设置能够提高打印效果，避免线条变淡的问题。
建议选择高质量的打印机，并选择合适的纸张大小和打印比例。
此外，还可以调整打印质量选项为最高，以保证打印效果的清晰度。
二、线条设置
线条设置是影响CAD打印效果的重要因素之一。
在CAD软件中，可以通过修改线条属性来调整线条的颜色、粗细等参数。
如果线条变淡，可以尝试增加线条的粗细或修改线条的颜色。
在CAD软件中，线条的粗细一般用线宽来表示，可以根据需要选择适当的线宽。
另外，线条的颜色也可以根据实际情况进行调整，选择较深的颜色可以增加线条的清晰度。
三、图纸质量
图纸质量也是影响CAD打印效果的重要因素之一。
如果图纸质量较低，打印出的线条可能会出现模糊、断裂等问题。
因此，建议在进行CAD绘图时，选择较高的图纸质量，以保证打印效果的清晰度。
此外，还可以在CAD软件中进行线条平滑处理，以提高线条的清晰度和连续性。
通过合理的打印设置、线条设置和图纸质量的调整，可以有效解决CAD打印线条变淡的问题。
在进行CAD打印时，建议注意以上几个方面的设置，以获得更好的打印效果。
希望本文能对大家解决CAD打印线条变淡问题提供一些帮助。

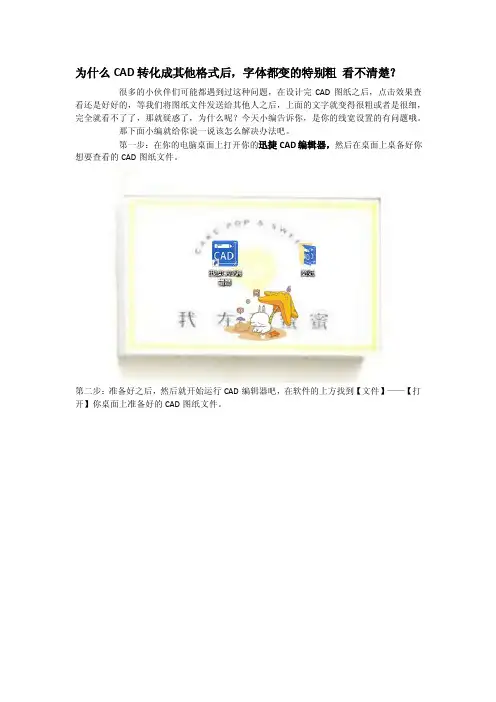

为什么CAD转化成其他格式后，字体都变的特别粗看不清楚？
为什么CAD转化成其他格式后，字体都变的特别粗看不清楚？
很多的小伙伴们可能都遇到过这种问题，在设计完CAD图纸之后，点击效果查看还是好好的，等我们将图纸文件发送给其他人之后，上面的文字就变得很粗或者是很细，完全就看不了了，那就疑惑了，为什么呢？今天小编告诉你，是你的线宽设置的有问题哦。
那下面小编就给你说一说该怎么解决办法吧。
第一步：在你的电脑桌面上打开你的迅捷CAD编辑器，然后在桌面上桌备好你想要查看的CAD图纸文件。
第二步：准备好之后，然后就开始运行CAD编辑器吧，在软件的上方找到【文件】——【打开】你桌面上准备好的CAD图纸文件。
第三步：文件打开之后，在【编辑器】下面找到【线型】属性设置，然后选择你想要设置的，看到前面的绿色的勾就OK.
第四步：返回到【输出】——【打印预览】然后在下面的设置中点击选择CAD 绘图设置，在各个颜色的后面点击线宽，就会出现样式，我们直接点击进行设置即可。
细了就选择粗一点的，反之就细一点的即可。
第五步：还有图层的颜色都可以进行点击绘制，在绘图设置中设置图纸的打印的尺寸，最后设置完成之后，点击【打印】前提是你要准备好打印的装备，才能顺利的进行打印哦。
好了，那小编今天的分享都是很简单的，以后再遇到这种问题，你就不会在烦恼了，只要稍微设置一下，没什么可以那么拦得住如此聪明的你。
去试一试吧。

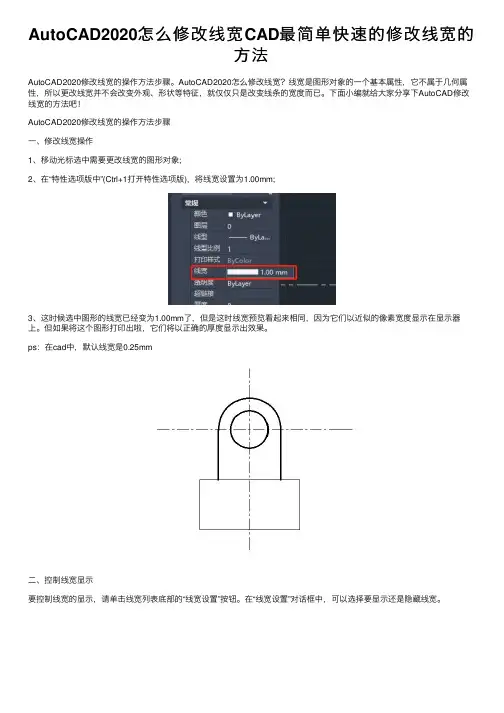

AutoCAD2020怎么修改线宽CAD最简单快速的修改线宽的方法
AutoCAD2020怎么修改线宽CAD最简单快速的修改线宽的
⽅法
AutoCAD2020修改线宽的操作⽅法步骤。
AutoCAD2020怎么修改线宽？线宽是图形对象的⼀个基本属性，它不属于⼏何属性，所以更改线宽并不会改变外观、形状等特征，就仅仅只是改变线条的宽度⽽已。
下⾯⼩编就给⼤家分享下AutoCAD修改线宽的⽅法吧！
AutoCAD2020修改线宽的操作⽅法步骤
⼀、修改线宽操作
1、移动光标选中需要更改线宽的图形对象;
2、在“特性选项版中”(Ctrl+1打开特性选项版)，将线宽设置为1.00mm;
3、这时候选中图形的线宽已经变为1.00mm了，但是这时线宽预览看起来相同，因为它们以近似的像素宽度显⽰在显⽰器上。
但如果将这个图形打印出啦，它们将以正确的厚度显⽰出效果。
ps：在cad中，默认线宽是0.25mm
⼆、控制线宽显⽰
要控制线宽的显⽰，请单击线宽列表底部的“线宽设置”按钮。
在“线宽设置”对话框中，可以选择要显⽰还是隐藏线宽。
以上就是⼩编给⼤家分享的AutoCAD2020修改线宽的操作⽅法步骤了，希望⼤家喜欢。
将CAD图纸导出为其他文件格式的方法
将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。
本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。
1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。
在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。
在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。
导出为PDF后，我们可以使用PDF阅读器进行查看和共享。
2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。
在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。
高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。
3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。
如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。
在导出选项中，可以选择导出的格式版本，以确保兼容性。
4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。
在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。
5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。
CAD中修改对象属性的方法
CAD中修改对象属性的方法在使用CAD设计软件时，我们常常需要修改对象的属性。
通过修改对象的属性，我们可以改变其外观、颜色、线型等，使其更符合我们的设计需求。
本文将介绍几种常用的CAD中修改对象属性的方法。
1. 选择对象在CAD软件中，要修改对象的属性，首先需要选择要修改的对象。
可以使用选择工具（通常是鼠标左键点击）选中对象，也可以通过键盘输入命令或使用菜单栏中的命令来选择对象。
选择完对象后，我们可以开始修改其属性。
2. 修改对象的颜色颜色是CAD设计中非常重要的一个属性，可以通过改变对象的颜色来区分不同的对象或者突出某些重要的部分。
在CAD软件的属性编辑器中，通常有一个颜色选项，可以通过选择颜色来改变对象的颜色。
3. 修改对象的线型线型也是对象的重要属性之一，线型的不同可以用来表示不同对象的特征。
在CAD软件中，可以通过选择线型选项来改变对象的线型。
常见的线型有实线、虚线、点线等，根据需要选择适当的线型来展示对象。
4. 修改对象的线宽线宽决定了线条的粗细程度，通过改变对象的线宽，可以使设计更加突出或更加柔和。
在CAD软件中，可以使用线宽选项修改对象的线宽。
可以选择较宽的线条来加强对象的可见性，也可以选择较细的线条来突出对象的轻盈感。
5. 修改对象的填充样式填充样式可以为对象增加一些纹理或者颜色块，使其更具立体感或者更容易辨认。
在CAD软件中，可以通过选择填充样式选项修改对象的填充样式。
可以选择相应的纹理或者颜色来为对象添加填充样式。
6. 修改对象的透明度透明度可以使对象半透明或者完全透明，这在一些设计中非常有用。
通过修改对象的透明度，可以使其与背景融合或者使其更突出。
在CAD软件的属性编辑器中，有一个透明度选项，可以通过修改透明度值来改变对象的透明度。
7. 修改对象的尺寸或者比例有时候，需要对对象进行缩放或者拉伸，以适应设计要求。
在CAD软件中，可以使用缩放工具来修改对象的尺寸或者比例。
可以通过选择缩放比例或者输入具体数值来对对象进行缩放或拉伸。
利用CAD进行线型和线宽设置的实用方法
利用CAD进行线型和线宽设置的实用方法CAD软件是一种广泛用于设计和绘图的工具，在工程领域尤其重要。
线型和线宽是CAD设计中必不可少的一部分，它们决定了绘图的外观和可读性。
本文将介绍一些使用CAD软件进行线型和线宽设置的实用方法。
一、线型设置在CAD软件中，我们可以通过以下步骤进行线型设置：1. 打开CAD软件并创建一个新的绘图文件。
你也可以打开一个已有的绘图文件进行设置。
2. 在CAD软件的菜单栏中，找到“样式”或“线型”选项。
点击打开线型设置面板。
3. 在线型设置面板中，你会看到许多预设的线型选项。
你可以选择其中的一个预设线型，或者创建自己的线型。
4. 如果你想创建自己的线型，点击“新建”或类似的选项，然后按照提示输入线型的名称和描述。
接下来，在线型定义区域，通过绘制线型的图案来定义线型。
你可以使用直线、圆弧、虚线等工具来创建图案。
5. 完成线型的定义后，点击保存并关闭线型设置面板。
6. 现在，你可以在CAD软件的工具栏中选择相应的线型，并在绘图中使用它们。
二、线宽设置在CAD软件中，线宽可以通过以下步骤进行设置：1. 打开CAD软件并创建一个新的绘图文件。
你也可以打开一个已有的绘图文件进行设置。
2. 在CAD软件的菜单栏中，找到“样式”或“线宽”选项。
点击打开线宽设置面板。
3. 在线宽设置面板中，你会看到许多预设的线宽选项。
你可以选择其中的一个预设线宽，或者创建自己的线宽。
4. 如果你想创建自己的线宽，点击“新建”或类似的选项，然后按照提示输入线宽的名称和描述。
接下来，在线宽定义区域，通过指定线宽的数值来定义线宽。
5. 完成线宽的定义后，点击保存并关闭线宽设置面板。
6. 现在，你可以在CAD软件的工具栏中选择相应的线宽，并在绘图中使用它们。
三、线型和线宽的应用线型和线宽的设置完成后，你可以将它们应用到你的绘图中。
以下是一些常见的应用方法：1. 在绘制工程图纸时，你可以根据需要选择适当的线型和线宽。
如何在CAD中将DWG格式转换成PDF或者JPG格式
如何在CAD中将DWG格式转换成PDF或者JPG格式File -> Export 命令可以将所选内容转为BMP（要选择的）格式，然后再存为JPG的就可以一、输入EXPORT命令,再另存为 WMF 格式的图像,非常的清楚,就是一点不好,线性分的不是很清楚,虚线好像打印的时候打不出来,还有一点就是打印的效果不太好,不过其他都挺好,作为电子版本发给人,跟CAD里画出来一样,可以放大很多倍.（即白底）二、打saveimg命令存储为bmp格式的图片就是“高清晰的图片”。
（即黑底）三、1、“文件”＼“打印”，或者直接按“Ctrl+P”。
（即白底）2、“打印设备”——选择虚拟打印机“PublishToWeb JPG.pc3”（有时这一步会弹出一个对话框，选择“使用默认图纸尺寸”，以后的自定义图纸的单位就是像素；选择“使用自定义图纸尺寸”，下面的步骤中，自定义图纸的单位就是毫米。
因为我们是要输出JPG，所以当然选择“使用默认图纸尺寸”）。
3、选择好第二步的虚拟打印机后，点击右边的“特性”进入“打印机配置编辑器”中的“设备和文档设置”。
在这里有许多设置，请朋友们自己琢磨，我只提示几条经常用到的设置。
请继续往下看。
4、接上一步a.“图形”＼“自定义特性”——单击“自定义特性”按纽，在这里选择你想要的背景色。
b.选择“自定义图纸尺寸”——单击“添加”。
选择“创建新图纸”，点击“下一步”；自己定义想要的像素大小。
点击“下一步”；取一个自定义图纸的名称，如“我的JPG”。
点击“下一步”；点击“完成”后，再点击“确定”退出“打印机配置编辑器”对话框。
5、在“打印设备”右下角有一个“文件名和路径”，在这里可以更改你想要输出JPG图的路径。
（注：如果在第一步选择“文件”＼“页面设置”，虽然界面和“文件”＼“打印”非常相似，但却没有可选择的文件输出路径设置，请朋友们留意了。
）6、点击“打印设置”，在“图纸尺寸”中选择CAD定义好的图纸，如果不能满足你的需要，就选择刚才自己定义的图纸。
cad布局怎么批量打印成PDF格式
cad布局怎么批量打印成PDF格式篇一：cad布局问题及批量打印图纸一、模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。
4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
见下图。
二、文字与文字样式记住几个原则：1、尽量少用字体，一般三、四种足矣。
而且尽量使用SHX字体，少用TTF字体。
2、SHX我用的是gbcbig.shx+gbenor.shx组合，这两种字体在2000版以上的CAD中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明。
3、TTF我用的是宋体和黑体两种，没什么好说的，Windows自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。
4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。
5、关于文字预先使用textsize命令设好默认字高，这样就不用每次都调整了。
注：坚决反对使用生僻的字体，AutoCAD中没有的坚决不用，Windows中没有的坚决不用。
我不认为AutoCAD本身提供的字体不好看，也不认为AutoCAD本身提供的字体满足不了要求，呵呵，话说大了，做结构的很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一用，没什么好说的，想用就用吧三、2、使用模型空间出图的情况，没办法，要么预先把所有的或经常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是CAD里很关键的一点，建议作图方式使用布局。
3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采用实际图纸（指打印出来的A2、A3图纸）中的大小。
CAD打印成PDF格式怎么设置线宽
CAD打印成PDF格式怎么设置线宽
CAD经常要打印成PDF的格式，但有时候我们会设置很多东西，那么大家知道CAD打印成PDF格式怎么设置线宽吗?下面是店铺整理的CAD打印成PDF格式怎么设置线宽的方法，希望能帮到大家! CAD打印成PDF格式设置线宽的方法
首先我们打开绘制的cad图纸
点击菜单“文件”-“打印"
选择Dwg to pdf.pc3打印机
根据客户需要选择纸张打印大小
根据实际需要选择打印方式，一般情况下我们选择框选对象
在打印页码我们可以对打印属性进行设置
一般情况下，pdf打印都要求我们将线条打印为黑色，我们可以在打印样式表处进行设置，选择monochrome.ctb
在打开的属性页中进行线条控制，包括：宽度、线型等一系列控制。
设置好所有属性后，点击预览
确认无误后，点击打印，选择我们需要保存的位置和名称。
然后我们就可以在我们保存的位置看到我们新打印的pdf文件了。
cad输出连续pdf的方法步骤图
cad输出连续pdf的方法步骤图AUTOCAD是我们平时设计中常用的软件，特别是建筑行业和机械行业使用最为广泛。
有时情况是我们要把DWG格式的转换成PDF 格式，下面是店铺整理的cad输出连续pdf的方法，希望能给大家解答。
cad输出连续pdf的方法AutoCAD 2011版本有了更多的转换的选择，在菜单的输出里面就可以直接输出PDF格式的弹出输出界面，我们可以在输出中选用窗口来选择输出的图形区域选项是设置一些输出选项的点击输出界面的保存以后，文件就保存下来了。
我们打开保存好的文件，发现新的PDF文件里面包含了图层我们关闭几个图层，和上图看看对比效果真的很不错的，这样看图就更加方便了。
看来Autodesk公司在转换PDF上还是下来很多功夫的。
这里我强烈推荐用这个方法转换~~~CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。
相对已知点坐标点(x,y,z)的增量为( Δx, Δy，Δz)的坐标点的输入格式为(@Δx, Δy, Δz)，其中@表示输入的为相对坐标值。
②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度3.点①点的设置格式—点样式-设置点样式②绘制点命令：绘图-点-单点、多点③绘制特殊点 a定数等分点是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。
使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。
命令：绘图-点-定数等分b定距等分点按照某个特定的长度对图形对象进行标记。
CAD线型与线宽设置 精细调整图纸元素的方法
CAD线型与线宽设置：精细调整图纸元素的方法在使用AutoCAD（以下简称CAD）软件进行图纸设计时，线型与线宽的设置是非常重要的一环。
准确设置图纸元素的线型和线宽可以使图纸更加清晰、易读，同时也能够提升设计效果。
本文将介绍CAD 软件中线型与线宽的调整方法，帮助读者更好地掌握相关技巧。
1. 线型设置在CAD软件中，可以通过“线型”命令来设置线型。
我们可以使用预设的线型，也可以自定义线型。
下面以自定义线型为例进行说明。
首先，打开CAD软件，在命令行输入“线型”，然后按下回车键。
接着，在弹出的对话框中点击“新建”按钮。
在新建线型对话框中，我们可以选择线型的样式。
CAD提供了多种样式供选择，如实线、虚线、点线等。
选择完样式后，可以点击“定义”按钮进行具体设置。
在定义线型的对话框中，我们可以设置线型的组成方式。
例如，对于虚线，可以设置实线和空白之间的间距长度，也可以设定线型中点线的长度等。
在设置好线型的组成方式后，点击“确定”按钮保存线型设置，然后在命令行输入“刷新”，并按下回车键，以使设置生效。
2. 线宽设置线宽的设置方法相对简单。
我们可以通过在CAD软件的“属性”面板中，选择需要调整线宽的图元素，然后在属性面板中设置相应的线宽数值来实现。
首先，选择需要调整线宽的图元素，可以通过鼠标拖拽选中，或者使用选择命令来选取。
然后，点击CAD软件界面底部的“属性”按钮，打开属性面板。
在属性面板中，可以看到各种图元素的属性设置选项，包括线型、线宽、颜色等。
我们只需将选中的图元素的线宽数值设置为所需数值即可。
需要注意的是，线宽的单位通常为毫米，可以根据实际需要进行调整。
线宽的设置可以根据图纸的比例尺和绘制需求来进行，要保证线宽的合理性和清晰度。
3. 线型与线宽的搭配使用线型和线宽的搭配使用可以使图纸元素更加突出和清晰。
一般来说，较重的线宽适合绘制较大的图元素，如墙体、柱子等。
而较细的线宽适合绘制较小的图元素，如门窗、标注等。
cad线型与线宽设置（CADlinetypeandlinewidthsetting）
cad线型与线宽设置（CAD linetype and line width setting）Linetype and linewidthIn the previous chapter, the lines and widths are used to set the object's characteristics. The concepts and functions of linetype and line width in AutoCAD are described in detail below.The concept and application of 9.1.1 LinetypeThe concept of 1. LinetypeLine pattern (Linetype) is a pattern formed by repetition of points, lines and spaces according to certain rules. Complex lines can also contain various symbols. If a linetype is specified for the graphic object, the object will be displayed and printed according to the setting of this line.2. types of linesWhen a user creates a new graphic file, it usually includes the following three lines:(1) "ByLayer (along with layer)": logical line, which indicates that the object is consistent with the line shape of the layer.(2) "ByBlock (along with block)": logical line, which indicates that the object is consistent with the line of its block.(3) "Continuous (continuous)": a continuous solid line.Of course, users can use more than one of these lines. The AutoCAD system provides a linear library file, which contains dozens of linetype definitions. Users can load the file at any time and use it to define various lines. If these lines are still unable to meet the needs of the user, the user can define a certain line and use it in AutoCAD. The definition of linetype is detailed in the thirty-second chapter.3. linetype settingThe user can use the "linetype" command to set the linetype, and the calling method of the command is:Toolbar: "Object Properties (object properties)"Menu: [Format (format)] [Linetype... (line type)Command line: linetype (or alias LT, Ltype, ddltype)After calling the command, the system will pop up the "Linetype Manager (linetype manager)" dialog box, as shown in figure 9-1.The details of the dialog box are as follows:(1) Linetype filters (linear filter): determine which line can be displayed online type list, including "Show all linetypes (all lines)", "Show all used linetype (all have linear)" and "Show all Xref dependent linetypes (display all rely on external reference line)".(2) "Invert filter (reverse filter)": after selecting this item,all the lines that do not meet the filter requirements are displayed in the online list.(3) "Current Linetype" (current linetype): displays the name of the current linetype.(4) linetype list: displays the linetype and its basic information that satisfy the filter condition, including "Linetype (linetype)" (i.e., linetype name), "Appearance (appearance)" and "Description (explanation)", etc..(5) Load... Button: if the user needs to use other types of linetype, click the button to pop-up the "Load or Reload Linetypes" (loading or overloading linetype) dialog box, as shown in figure 9-2. The dialog box displays the current linetype library file and all the lines defined in the file. The user can click the File... Button to specify other linetype library files, and select the required linetype in the online list, and click the Ok button to return.(6) Delete... Button: deleted linetype. Note that the ByLayer (along with the layer), the ByBlock (along with the block), the Continuous (continuous), the current line, the referenced linetype, and the line depending on the external reference can not be deleted. In addition, the line type definition of the button deletion is still stored in the online library file, and users can reload and use them at any time.(7) Current button: in the online list, the selected linetype is set to the current linetype.(8) Hide details/Show details button: controls whether to display the "Details (detail)" column in the dialog box.(9) "Details (detail)": the features used to set the selected linetype, and additional settings, including:"Name (name)": displays and modifies the name of the selected linetype. Note that the name of "ByLayer (along with the layer)", "ByBlock (along with the block)", "Continuous (continuous)" line and the line type depending on the external reference can not be modified."Description (description)": displays and modifies the description of the selected linetype. Note that the description of "ByLayer (along with the layer)", "ByBlock (along with the block)", "Continuous (continuous)" and the line type depending on the external reference can not be modified. Note that the modification of the line name and description in the dialog box does not affect the definition of the line in the library file."Use paper space units for scaling (using unit of drawing space in zoom)": if you select this item, AutoCAD will display linetype in the drawing space and model space in the same proportion."Global scale factor (global scaling factor)": displays and sets the global scaling factor applied to all lines. If the scaling factor changes, the AutoCAD will automatically update all the lines in a new proportion. The user can set the value in the prompt line through the "ltscale" command."Current object scale (current object scaling)": displays and sets the linetype ratio of the new object. This proportion is only valid for objects created after setup, and the objects created before that will not change. The final proportion of the object linetype should be calculated by the formula:Final ratio = global scale factor * object scaling factorISO pen width (ISO pen width): this item is activated only when a ISO line is set to the current line, which is used to display and set the pen width of the ISO line.4. some instructions about linetype application(1) the current linetype: if a line is set to the current line, the newly created object (except the text and the inserted block) will automatically use the linetype.(2) linear display: can be associated with the type of all AutoCAD objects, but they are not with words, point, line, referring to the viewport, ray, 3D polyline and block display. If a line is too short to hold the smallest dotted line, the line is shown as a continuous line.(3) if the lines in the graph are too tight or loose, the user can set the scale factor to change the display ratio of the linetype. The global scale factor can be used to change the linear proportion of all the graphics; and for the modification of individual graphics, the object scaling factor should be used.(4) using the Object Properties (object characteristics) toolbar in the line control (Linetype Control), you can carry out the following settings:If the object is not selected, the control is displayed as the current line. The user can select other lines in the control list to set it to the current linetype.If you select an object, the display of the object's linetype is displayed in the control. The user can select other lines in the control list to change the linetype used by the object.if you choose multiple objects, and all selected objects have the same type, the public display in the control line; and if any of the two selected objects do not have the same type, the control display is empty. The user can select other items in the control list to change the linetype of all selected objects at the same time.It shows that the "linetype" command can be used transparently, and also has the corresponding command line form "-linetype""Expert pointing system variable CELTYPE saves the current linetype name. The system variable LTSCALE saves the current global scaling factor.The concept and application of 9.1.2 linewidthThe concept of 1. linewidthXian Kuan (Lineweight) is the width of objects, which can beused for all graphics objects except TrueType fonts, raster images, point and solid fill (2D entities). Specifies line width for graphics objects,The object will be displayed and printed according to the setting of this line width.2. types of linewidthIn the AutoCAD linewidth predefined value is available including 0.00mm, 0.05mm, 0.09mm, 0.13MM, 0.15mm, 0.18mm, 0.20mm, 0.25mm, 0.30mm, 0.35mm, 0.40mm, 0.50mm, 0.53mm, 0.60mm, 0.70mm, 0.80mm, 0.90mm, 1.00mm, 1.06mm, 1.20MM, 1.40mm, 1.58mm, 2.00mm and 2.11mm etc.. In addition, the following are also included:(1) "ByLayer (along with layer)": logical line width, indicating the width of the object and its layer.(2) "ByBlock (along with block)": logical line width, indicating that the object is consistent with the width of its block.(3) "Default (default)": default width setting when creatinga new layer, whose default value is 0.25mm (0.01).3. line width settingThe user can use the "lweight" command to set the width of the line:Menu: [Format (format)] [Lineweight... (Xian Kuan)Shortcut menu: right-click on the button in the status bar, and select "Settings"... (set) itemCommand line: lweight (or alias LW, lineweight)After calling the command, the system will pop up the "Lineweight Settings (width setting)" dialog box, as shown in figure 9-3.The details of the dialog box are as follows:(1) "Lineweights (Xian Kuan)": the available Xian Kuan value is shown in the list. The user can select one of them as the current linewidth according to the need;(2) "Current Lineweight (current linewidth)": displays the current linewidth.(3) "Units for Listing (list unit)": the specified width is displayed by "Millimeters (mm) (mm)" or "Inches (in) (inch)".(4) "Display Lineweight (display linewidth)": whether the control line width is displayed in the model space of the current graph.(5) "Default (default)": set the value of "Default (default)" item.(6) "Adjust display Scale (adjust display ratio)": set up thedisplay ratio of line width in model space.4. some instructions on line width application(1) if you need to specify exactly the width of the object, you should use the specified width of the polyline instead of the line width.(2) for example。
CAD制图线宽设置标准
(一) 线宽A3A11号(红色 )0.120.15中细线，尺寸标注、文字等2号(黄色 )0.180.22中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色 )0.030.06细线，植物等4号 (浅蓝色 ) 0.080.12细线，细分最小结构轮廓线、铺地、纹样等5号 (深蓝色 ) 0.220.28中粗线，家具外轮廓线、单独结构最外轮廓线等6号 (洋红色 ) 0.150.18中细线，设备、天花灯具、小结构轮廓线等7号(白色 )0.300.40粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号 (灰色 ) 0.020.04细线，填充线等11 号0.400.50破折号、备用其他0.010.01备用(二 )图层1、原有结构 (7 号色 )不可动的墙、柱、管井、排污管孔、排水地孔等(另 :经改动的墙体、管井内须用斜线填充 )原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁 (2 号色 )原有建筑梁；3、新增结构 (5 号色 )新增的砌体装修结构；4、家具 (5 号色 )活动的家具；5、植物 (3 号色 )植物；6、地面 (6 号色 )地面材料铺设、铺设起止符号及辅助线等；7、天花 (2 号色 )天花造型及设备、电气照明设备等；8、设备 (6 号色 )空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴 (6 号色 )轴号10、字(1 号色)区域所属名称及具体事物说明等中文标注；11、标注 (1 号色 )尺寸及其标注等；12、填充 (8 号色 )填充；13、0 层(7 号色 )14、 Defpoints(8 号色 )15、空间框 (204 号色 ) 图纸空间设置打印的框等。
16、图框 (4 号色 )图框17、灯(6 号色)灯。
cad转换成pdf如何设置线宽
cad转换成pdf如何设置线宽?
做CAD制图的小伙伴们，一定都操作过把cad转换成pdf格式。
但是有时候会发现转换后的线宽可能变粗或是变细不符合需求，这个问题该如何解决呢？今天小编就给大家演示一下如何设置线宽的步骤哦。
具体步骤如下：
步骤一：首先在浏览器里搜索迅捷CAD编辑器下载安装到电脑端，如下图：
步骤二：打开运行软件，在菜单栏上点击“文件”-“批处理”按钮，就会弹出批处理窗口。
如下图：
步骤三：在“批处理”界面，点击“添加文件”，进入“打开”弹窗，在弹窗中找到需要处理的一个或多个CAD图纸文件，然后点击“打开”按钮。
如下图：
步骤四：然后在“批处理”窗口中“输出格式”栏选择好PDF格式。
如下图：
步骤五：接着在“批处理”窗口右侧点击“自定义”按钮，然后会弹出“PDF 输出选项”窗口。
我们点击其中的“线宽”选项，然后就可以设置cad转换成pdf的线宽设置了，设置好后点击“OK”就完成了。
如下图：
步骤六：最后在“输出目录”右侧的“浏览”里选择好保存文件的路径位置。
接着点击“开始”，对该CAD文件进行转换成PDF格式操作。
如下图：
以上就是在迅捷CAD编辑器里将cad转换成pdf时设置线宽的具体操作，特别简单实用哦！。
cad打印是怎么设置线宽的
cad打印是怎么设置线宽的篇一：cAD图纸线打印太细,怎样控制打印线宽无论建筑图纸还是机械图纸，打印输出时图形的线宽都是有区别的，打印的图纸通常会加粗本专业的重点图形，而一些辅助线和次要图形则会用细线或虚线打印。
例如建筑图纸中的轴线、机械图纸的中心线都会用虚线表示，且线宽设置得较细，建筑平面图中会突出墙体、门窗等基本建筑构建，而到了电气、暖通、给排水软件中则需要突出本专业的线缆、管线和设备，墙和门窗则会打印成细线。
在cAD中提供了几种控制打印线宽的方法，这些方法并没有孰优孰劣之分，只是结合行业和图纸的特点可以选择更适合的方式。
例如要机械软件通常只设置几个图层，中心线、细实线、粗实线等，这些图层中将线型和线宽都设置好了，在绘制图纸时只要将图形绘制到相应的图层上就好了。
自己即使没有机械专业软件，也不妨建立一个模板，按线型和线宽需要设置好几个图层，这样每次绘图和出图时就无需重新设置了。
建筑行业图纸相对要复杂一些，通常按建筑构件来分层，例如墙体、门窗，有时墙体还会分为好几个图层，因此建筑图纸可能有上百个图层，大部分都采用按颜色来设置输出线宽。
而一些建筑设备专业软件，例如浩辰电气，线缆直接用带宽度的多段线。
简单总结一下，在cAD中控制输出线宽的方式主要有下面三种：一、使用实体线宽来控制输出线宽所谓“实体线宽”是给图形设置的线宽。
实体线宽最好通过图层来设置，而图形线宽直接用默认的（bylayer 随层）即可，这样便于对图形进行整体管理和后续修改。
如下图所示：如果需要某个图层上图形使用不同线宽时，只能手动设置图形的线宽了。
选中图形后，直接在工具栏中就可以设置，如下图所示。
在图中已经设置了线宽后，想按设置的线宽打印的话，必须选择合适的打印样式表文件，在打印样式表中设置输出线宽为“使用实体线宽”，否则设置的线宽也会被忽略。
采用这种方式的好处，在图中设置好线宽后，无论使用cAD自带的彩色或单色的cTb文件，默认设置都是“使用实体线宽”，不需要再做任何调整，直接输出即可。
CAD转PDF后字体变粗变模糊
CAD转PDF后字体变粗变模糊？这样做就不会
CAD转PDF后字体变粗变模糊？很多人在转换后看到PDF版本的图纸都不知如何解决这个问题，其实是PDF文件相对精确度很高的CAD图纸来说，它的精确度不够，所以显示效果不会像CAD编辑器里看到的那样。
还有，不是导出PDF后变粗，而是在CAD图纸上的时候就是粗体。
你可以在CAD里把十字光标放在文字上看一看文字是否是粗体。
至于线条，CAD有默认的线宽大小，你在设置里面把默认线宽设置为0，就不会很粗了，默认的都是0.25。
上面的解决方法你可以尝试，不过我更推荐你用一款CAD转换器，它导出来的PDF文件的效果会更好。
前期工具
一台电脑
一个迅捷CAD转换器PC版软件
一个或多个CAD文件
第一步：
先下载安装迅捷CAD转换器PC版软件，到官网找即可，版本如下。
迅捷CAD转换器软件功能挺全的，兼容多种格式的转换，可以转图片、PDF或者版本互转都可以哦。
安装后进入界面，点击“CAD转PDF”，添加文件。
第二步：
文件添加后，进行参数设置，输出色彩、页面大小、背景颜色、输出质量都需要依据个人情况进行调整。
如果输出的字体模糊，那么就要把输出质量调得更高。
全部设置完成后，点击批量转换即可。
好了，解决方法分享完毕，如果OK，就拿去用吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD打印线条太粗、线条颜色设置1.不管你是使用打印机，还是将CAD转换为PDF文件，如果出现
以下情况，线条太粗，根本看不清楚，怎么解决呢？
2.或者，不想通过图层复杂、繁琐的设置，想将各种颜色线条的CAD
全部打印成黑白，或者指定某一种颜色，或者只将某一种颜色打印成彩色其它颜色为黑白，怎么办？
3.方法其实非常简单，就在CAD的打印设置里面，只是平时你可
能没有注意。
4.改变CAD线条粗细的方法：
5.改变线条颜色的方法（和上述方法前面步骤相同）：
在用CAD将DWG格式图纸打印成PDF格式图纸是，经常因为图纸太大而致使打印出来效果不清晰，就像下图一样。
那么接下来我们怎么做才能打印出清晰的图纸呢？
下面我写下我用中望CAD打印的情况。
工具/原料
•电脑
•中望CAD，反正我没破解，就是多了个水印，嗯。
方法/步骤
1.想把DWG图纸打印清晰，无非纸篇幅大一点，或者分辨率高一
点，我就从这两点着手。
第一步，篇幅放大放大再放大。
反正电脑硬盘容量不占地盘，也不用你折图纸，能多大就多大吧。
打开打印界面，按下CTRL+P，或者在菜单里面找吧。
2.第二步，在打印机名称处选择能打印PDF的打印机，我的默认的
是DWG TO PDF.PC5。
选择。
3.第三步，就是选择纸大小了，不用想，最大号的A0版纸。
4.第四步，打印比例，肯定是布满纸最好了，那么就打勾吧，方框
中的哦。
5.第五步，纸选好了，那么就该下一个要求了，那就是分辨率。
点
击名称旁的属性按钮哦。
6.第六步，打开属性框后点击自定义特性的选项，然后点击下面的
自定义特性按钮。
7.第七步，点开后会看到有一个最大光栅分辨率，大家可以毫不犹
豫的点击，然后选择一个比较大的数值。
嗯，我就是这么做的。
8.第八步，还有一个选项也可以试着调整，大家可以自己试试看。
9.好了，设置完了，最后就是打印了，打印出来的效果可以看看哦。
是不是很好的效果呢？嘿嘿。
