2K314000 城镇水处理场站工程
2K314010 水处理场站工艺技术与结构特点
2K314011 给水与污水处理工艺流程 一、给水处理 （一）处理方法与工艺 1．水中含有的杂质，分为无机物、有机物和 微生物三种，也可按杂质的颗粒大小以及存在 形态分为悬浮物质、胶体和溶解物质三种。
2K314011 给水与污水处理工艺流程
2K314011 给水与污水处理工艺流程
二、污水处理 （一）处理方法与工艺 2．处理方法可根据水质类型分为物理处理法、 生物处理法、污水处理产生的污泥处置及化学 处理法，还可根据处理程度分为一级处理、二 级处理及三级处理等工艺流程。
2K314011 给水与污水处理工艺流程
（1）物理处理方法是利用物理作用分离和 去除污水中污染物质的方法。
沉淀池
接触池
出水
——污水流程 -----污泥流程
脱水
污泥消化
填埋
脱水
农田
图2K314011—1 一级处理工艺流程
2K314011 给水与污水处理工艺流程
2．二级处理以氧化沟为例。主要去除污水中 呈胶体和溶解状态的有机污染物质。通常采用 的方法是微生物处理法，具体方式有活性污泥 法和生物膜法。经过二级处理后，BOD5去除 率可达90%以上，二沉池出水能达标排放。
（2）氧化沟是传统活性污泥法的一种改型， 污水和活性污泥混合液在其中循环流动，动力 来自于转刷与水下推进器。一般不需要设置初 沉池，并且经常采用延时曝气。
2K314011 给水与污水处理工艺流程
3．三级处理是在一级处理、二级处理之后， 进一步处理难降解的有机物既可导致水体富 营养化的氮、磷等可溶性无机物等。三级处 理常用于二级处理以后，以进一步改善水质 和达到国家有关排放标准为目的。三级处理 使用的方法有生物脱氮除磷、混凝沉淀（澄 清、气浮）、过滤、活性炭吸附等。
2K314011 给水与污水处理工艺流程
2K314011 给水与污水处理工艺流程
（1）活性污泥处理系统，在当前污水处理领域， 是应用最为广泛的处理技术之一，曝气池是其反应 器。污水与污泥在曝气池中混合，污泥中的微生物 将污水中复杂的有机物降解，并用释放出的能量来 实现微生物本身的繁殖和运动等。
2K314011 给水与污水处理工艺流程
常用方法有筛滤截留、重力分离、离 心分离等，相应处理设备主要有格栅、沉 砂池、沉淀池及离心机等。其中沉淀池同 城镇给水处理中的沉淀池。
2K314011 给水与污水处理工艺流程
（2）生物处理法是利用微生物的代谢作用，去除 污水中有机物质的方法。常用的有活性污泥法、生 物膜法等，还有氧化塘及污水土地处理法。 （3）化学处理法，用于城市污水处理，混凝法类 同于城市给水处理。 3．污泥需处理才能防止二次污染，其处置方法常 有浓缩、厌氧消化、脱水及热处理等。
2K314012 给水与污水处理厂试运行
一、试运行目的与内容 （一）试运行目的 （4） 结合运行进行一些现场测试，以便进行技术经 济分析，满足设备运行安全、低耗、高效的要求。 （5） 通过试运行确认水厂土建和安装工程质量符合 规程、规范要求，以便进行全面的验收和移交工作。
2K314013 水处理场站的结构特点
一般地表水处理厂广泛采用的常规处理流程，适用于浊度小
原水→混凝、
于3mg/L河流水。河流小溪水浊度经常较低，洪水时含砂量
沉淀或澄清→过滤→消毒 大，可采用此流程对低浊度、无污染的水不加凝聚剂或跨越
沉淀直接过滤。
原水→调蓄预沉→自然预 高浊度水二级沉淀，适用于含砂量大，砂峰持续时间长， 沉淀或混凝沉淀→混凝沉 预沉后原水含砂量应降低到1000mg/L一下。适用于中 淀或澄清→过滤→消毒 小型水厂，有时在滤池后建造清水调蓄池。
一、厂站构筑物组成 （1）水处理（含调蓄）构筑物，指按水处理工艺设计的构 筑物。给水处理构筑物包括配水井、药剂间、混凝沉淀池、 澄清池、过滤池、反应池、吸滤池、清水池、二级泵站
2K314013 水处理场站的结构特点
一、厂站构筑物组成 （1） 污水处理构筑物包括进水闸井、进水泵房、格筛间、沉 砂池、初沉淀池、二次沉淀池、曝气池、氧化沟、生物塘、消 化池、沼气储罐等。
2K314012 给水与污水处理厂试运行
一、试运行目的与内容 （一）试运行目的 （1） 对土建工程和设备安装进行全面、系统的质量检查和 鉴定，以作为工程质量验收的依据； （2） 通过试运行发现土建工程和设备安装存在的缺陷，以 便及早处理，避免事故发生。 （3） 通过试运行考核主辅机械协联动作的正确性，掌握设 备的技术性能，制定运行必要的技术数据和操作规程。
2K314011 给水与污水处理工艺流程
（二）工艺流程 1．一级处理工艺流程如图2K314011-1 所示。主要针对水中悬浮物质，常采用 物理方法，经过一级处理后，污水悬浮 物去除可达40%左右，附着于悬浮物的 有机物也可去除30%左右。
2K314011 给水与污水处理工艺流程
投氯
城Байду номын сангаас污水
格栅
沉砂池
去除水中病毒和细菌，保证饮水卫生和生产用水安全。 降低水中钙、镁离子含量，使硬水软化。
去除地下水中所含过量的铁和锰，使水质符合饮用水要求
常用处理工艺流程及适用条件 表2K314011—2
工艺流程
适用条件
原水→简单处理（如筛网 隔滤或消毒）
水质较好
一般用于处理浊度和色度较低的湖泊水和水库水，进水悬浮 原水→接触过滤→消毒 物一般小于100mg/L,水质稳定、变化小且无藻类繁殖。
3．常用的给水处理方法 常用的给水处理方法 2K314011—1
自然沉淀 混凝沉淀
用以去除水中粗大颗粒杂质。 使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等。
过滤
使水通过细孔性滤料层，截流去除经沉淀或澄清后剩余的细微杂质；或 不经过沉淀，原水直接加药、混凝、过滤去除水中胶体和悬浮杂质。
消毒 软化 除铁除锰
2K314013 水处理场站的结构特点
一、厂站构筑物组成 （2）工艺辅助构筑物，指主体构筑物的走 道平台、梯道等的细部结构工程。 （3）辅助建筑物 （4）配套工程。 （5）工艺管线。
2K314013 水处理场站的结构特点

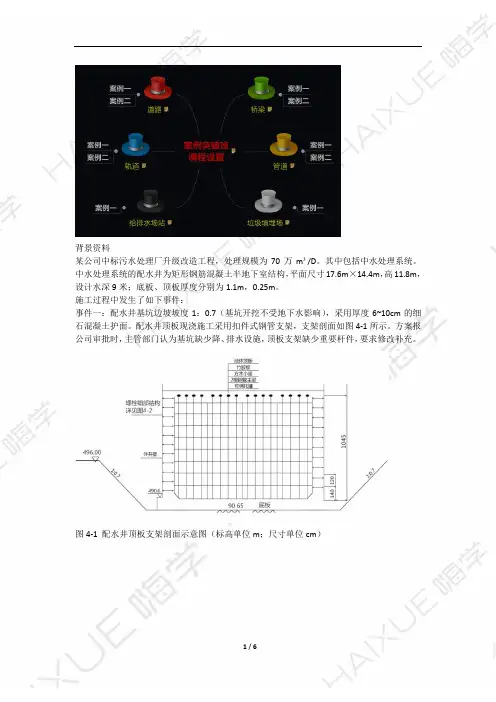

二、构筑物结构形式与特点 （1）水处理（调蓄）构筑物和泵房多数采 用地下或半地下钢筋混凝土结构，特点是 构件断面较薄，属于薄板或薄壳型结构， 配筋率较高，具有较高抗渗性和良好的整 体性要求。少数构筑物采用土膜结构（如 氧化塘或生物塘等），面积大且有一定深 度，抗渗性要求较高。
2K314010 水处理场站工艺技术与结构特点
2K314011 给水与污水处理工艺流程 一、给水处理 （一）处理方法与工艺 1．水中含有的杂质，分为无机物、有机物和 微生物三种，也可按杂质的颗粒大小以及存在 形态分为悬浮物质、胶体和溶解物质三种。
2K314011 给水与污水处理工艺流程
2K314011 给水与污水处理工艺流程
二、污水处理 （一）处理方法与工艺 2．处理方法可根据水质类型分为物理处理法、 生物处理法、污水处理产生的污泥处置及化学 处理法，还可根据处理程度分为一级处理、二 级处理及三级处理等工艺流程。
2K314011 给水与污水处理工艺流程
（1）物理处理方法是利用物理作用分离和 去除污水中污染物质的方法。
沉淀池
接触池
出水
——污水流程 -----污泥流程
脱水
污泥消化
填埋
脱水
农田
图2K314011—1 一级处理工艺流程
2K314011 给水与污水处理工艺流程
2．二级处理以氧化沟为例。主要去除污水中 呈胶体和溶解状态的有机污染物质。通常采用 的方法是微生物处理法，具体方式有活性污泥 法和生物膜法。经过二级处理后，BOD5去除 率可达90%以上，二沉池出水能达标排放。
（2）氧化沟是传统活性污泥法的一种改型， 污水和活性污泥混合液在其中循环流动，动力 来自于转刷与水下推进器。一般不需要设置初 沉池，并且经常采用延时曝气。
2K314011 给水与污水处理工艺流程
3．三级处理是在一级处理、二级处理之后， 进一步处理难降解的有机物既可导致水体富 营养化的氮、磷等可溶性无机物等。三级处 理常用于二级处理以后，以进一步改善水质 和达到国家有关排放标准为目的。三级处理 使用的方法有生物脱氮除磷、混凝沉淀（澄 清、气浮）、过滤、活性炭吸附等。
2K314011 给水与污水处理工艺流程
2K314011 给水与污水处理工艺流程
（1）活性污泥处理系统，在当前污水处理领域， 是应用最为广泛的处理技术之一，曝气池是其反应 器。污水与污泥在曝气池中混合，污泥中的微生物 将污水中复杂的有机物降解，并用释放出的能量来 实现微生物本身的繁殖和运动等。
2K314011 给水与污水处理工艺流程
常用方法有筛滤截留、重力分离、离 心分离等，相应处理设备主要有格栅、沉 砂池、沉淀池及离心机等。其中沉淀池同 城镇给水处理中的沉淀池。
2K314011 给水与污水处理工艺流程
（2）生物处理法是利用微生物的代谢作用，去除 污水中有机物质的方法。常用的有活性污泥法、生 物膜法等，还有氧化塘及污水土地处理法。 （3）化学处理法，用于城市污水处理，混凝法类 同于城市给水处理。 3．污泥需处理才能防止二次污染，其处置方法常 有浓缩、厌氧消化、脱水及热处理等。
2K314012 给水与污水处理厂试运行
一、试运行目的与内容 （一）试运行目的 （4） 结合运行进行一些现场测试，以便进行技术经 济分析，满足设备运行安全、低耗、高效的要求。 （5） 通过试运行确认水厂土建和安装工程质量符合 规程、规范要求，以便进行全面的验收和移交工作。
2K314013 水处理场站的结构特点
一般地表水处理厂广泛采用的常规处理流程，适用于浊度小
原水→混凝、
于3mg/L河流水。河流小溪水浊度经常较低，洪水时含砂量
沉淀或澄清→过滤→消毒 大，可采用此流程对低浊度、无污染的水不加凝聚剂或跨越
沉淀直接过滤。
原水→调蓄预沉→自然预 高浊度水二级沉淀，适用于含砂量大，砂峰持续时间长， 沉淀或混凝沉淀→混凝沉 预沉后原水含砂量应降低到1000mg/L一下。适用于中 淀或澄清→过滤→消毒 小型水厂，有时在滤池后建造清水调蓄池。
一、厂站构筑物组成 （1）水处理（含调蓄）构筑物，指按水处理工艺设计的构 筑物。给水处理构筑物包括配水井、药剂间、混凝沉淀池、 澄清池、过滤池、反应池、吸滤池、清水池、二级泵站
2K314013 水处理场站的结构特点
一、厂站构筑物组成 （1） 污水处理构筑物包括进水闸井、进水泵房、格筛间、沉 砂池、初沉淀池、二次沉淀池、曝气池、氧化沟、生物塘、消 化池、沼气储罐等。
2K314012 给水与污水处理厂试运行
一、试运行目的与内容 （一）试运行目的 （1） 对土建工程和设备安装进行全面、系统的质量检查和 鉴定，以作为工程质量验收的依据； （2） 通过试运行发现土建工程和设备安装存在的缺陷，以 便及早处理，避免事故发生。 （3） 通过试运行考核主辅机械协联动作的正确性，掌握设 备的技术性能，制定运行必要的技术数据和操作规程。
2K314011 给水与污水处理工艺流程
（二）工艺流程 1．一级处理工艺流程如图2K314011-1 所示。主要针对水中悬浮物质，常采用 物理方法，经过一级处理后，污水悬浮 物去除可达40%左右，附着于悬浮物的 有机物也可去除30%左右。
2K314011 给水与污水处理工艺流程
投氯
城Байду номын сангаас污水
格栅
沉砂池
去除水中病毒和细菌，保证饮水卫生和生产用水安全。 降低水中钙、镁离子含量，使硬水软化。
去除地下水中所含过量的铁和锰，使水质符合饮用水要求
常用处理工艺流程及适用条件 表2K314011—2
工艺流程
适用条件
原水→简单处理（如筛网 隔滤或消毒）
水质较好
一般用于处理浊度和色度较低的湖泊水和水库水，进水悬浮 原水→接触过滤→消毒 物一般小于100mg/L,水质稳定、变化小且无藻类繁殖。
3．常用的给水处理方法 常用的给水处理方法 2K314011—1
自然沉淀 混凝沉淀
用以去除水中粗大颗粒杂质。 使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等。
过滤
使水通过细孔性滤料层，截流去除经沉淀或澄清后剩余的细微杂质；或 不经过沉淀，原水直接加药、混凝、过滤去除水中胶体和悬浮杂质。
消毒 软化 除铁除锰
2K314013 水处理场站的结构特点
一、厂站构筑物组成 （2）工艺辅助构筑物，指主体构筑物的走 道平台、梯道等的细部结构工程。 （3）辅助建筑物 （4）配套工程。 （5）工艺管线。
2K314013 水处理场站的结构特点
二、构筑物结构形式与特点 （1）水处理（调蓄）构筑物和泵房多数采 用地下或半地下钢筋混凝土结构，特点是 构件断面较薄，属于薄板或薄壳型结构， 配筋率较高，具有较高抗渗性和良好的整 体性要求。少数构筑物采用土膜结构（如 氧化塘或生物塘等），面积大且有一定深 度，抗渗性要求较高。
