电力用户用电信息采集----系统常用功能介绍
运行管理-时钟管理
功能菜单:运行管理->时钟管理 功能描述:时钟管理,统计分析终端时钟情况,对时钟超差超过5分钟的进行对时。
32
运行管理-数据维护
功能菜单:运行管理->数据维护->变电站维护 功能描述:数据维护,采集系统电表及终端档案与变电站调度系统的终端及 电表档案进行相互关联,确保变电站数据接口正常运行,并使变电站抄表数据 正常的应用到营销自动化抄表业务中
41
统计查询-数据查询分析
3.公用配变用户
功能菜单:统计查询->数据查询分析->公用配变用户 功能描述:公用配变用户数据查询主要包含:表码查询、失败清单、电流查询、电压查询以及电 量查询。
42
统计查询-数据查询分析
4.电量统计数据
功能菜单:统计查询->数据查询分析 功能描述: 电量统计数据主要包含:地区用电负荷、行业用电分析、用户用电排名和地区电量 分布。
20
高级应用-线损分析
系统根据营销系统模型或者自定模型进行线损计算,并提供相应的线损查询、分析 的功能主要包括:线损模型设计、线损综合分析等功能。
线损模型设计
线损综合分析
21
高级应用-线损分析
1.线损模型设计
功能菜单:高级应用->线损分析->线损模型设计 功能描述:系统根据获取的营销业务应用系统的线损模型计算线损,同时可根据实际需要 定义线损考核单元模型
15
高级应用-重点用户监测
4.重点用户双回路对比分析
功能菜单:高级应用->重点用户监测->双回路对比分析 功能描述:通过采集终端中的交流采样装置,在主站系统中对用户计量回路与参考回路 (保护回路或者一次侧回路)的用电差异进行比对分析,发现用户用电历史和窃电过程
4.用电信息采集终端简介
用电信息采集终端培训资料第一章标准宣贯1.标准简介中国电力联合会制定的行业标准:国家电网公司制定的企业标准:电力用户用电信息采集系统系列标准由功能规范、技术1.功能规范对系统及终端的功能进行规范统一,系统主要功能包括数据采集、数据管理、控制、综合应用、运行维护管理、系统接口等;2.技术规范规定了专变采集终端、集中抄表终端、通信单元的环境条件、机械影响、工作电源、绝缘性能、输入/输出回路、功能、电磁兼容、连续通电稳定性等方面的技术要求;3.型式规范规定了专变采集终端、集中器、采集器的类型代码、外形结构、显示要求、通信接口结构、安装尺寸、材料工艺等型式要求;4.通信协议规定了系统主站和终端之间进行数据传输的帧格式、数据编码及传输规则,以及集中器与本地通信模块的物理接口和帧格式等;5.安全规范主要从边界、主站、采集信道、采集设备、应用和密钥管理方面全面分析并规范了系统安全防护技术和设备功能、性能要求;6.设计导则规定了主站软件和终端应用的设计架构、关键流程要求、界面设计要求等、以及系统建设典型方案;7.检验规范规定了在不同环节对系统、终端和通信单元进行检验及验收的条件、项目和方法;8.管理规范规定了系统主站、通信信道、终端的建设、运行和管理的要求。
用电采集终端讲义4大型专变用户低压用户低压用户中小型专变2.本标准的特色1. 通过主站、终端、电能表多个环节实现费控功能,费控方式灵活多样;2. 制定了完整的通信协议,实现了主站与终端的完全兼容,终端与通信模块物理接口的兼容;3. 统一了终端的外形结构,便于现场安装;4. 功能、协议、外形的统一达到了标准化的要求,实现了集中规模招标,国网下属电力公司工程现场统一维护;5. 实现了终端和通信模块的互换,可以兼容多种通信技术方案,便于现场维护; 6. 设计思想符合“信息化、自动化、互动化”的智能电网特征。
3.原负控、配变、集中器遵循标准简介4.概念专变(专用变压器):用户自己独立配置,独立使用的变压器,电力部门原则上要求负荷大于50KW的用户都设置专变,由用户自己管理,也可委托电力部门管理,大于500KV A的变压器要求高压计量。

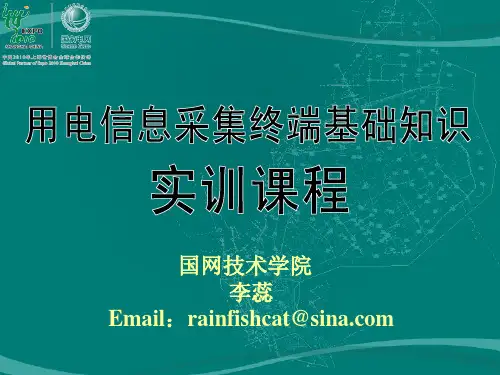

用电信息采集终端基础知识
终端调试
• 送电后设置终端参数
采集参数:包括采集电能表数量,各只电能表所在路数和 序号,通讯规约,表地址等。 与主站的通讯参数:终端通讯主通道,备用通道,IP地址、 网关、子网掩码等(GPRS方式不需要设置,SIM卡自动寻 网)。
• 主站添加档案
• 将客户、终端档案从CMS系统内导入主站系统——监测到 终端上线——下发数据采集任务、负荷(电量)控制方案 等——定时采集数据,实现监控。
采集模块
专变终端
多采用RS485串口通信方式与电能表连接, 实现数据采集
集中抄表终端 多采用载波或RS485总线通信方式与电能表连
接,一个采集器可连接多个电表,一个集中器 可连接多个采集器,实现数据采集
用电信息采集终端工作原理
通讯模块支持热插拔
专变终端
主要有光纤网络通讯、GPRS(CDMA)、电 话拨号、 230M Hz无线通信及载波通信等
集中抄表终端 主要有光纤网络通讯、GPRS(CDMA)、及
载波通信等
用电信息采集终端工作原理
中央处理单元接收数据、存储数据、发送 数据,扣减电量,根据设定好的判断条件 生成报警事项等。 显示模块显示终端的一些信息,便于现场 查看。包括电压、电流、是否接跳闸端口 、是否保电、剩余电量等等,一般采用液 晶显示屏。
集中抄表终端
用于低压商业、小动 力、办公、居民等用 户用电信息采集 包括集中器、采集器 采集器可下挂多块电 表,集中器可下挂多 个采集器
分布式能源监控终端
用于接入公用电网的 用户侧分布是能源系 统 实现对双向电能计量 设备的信息采集、电 能质量监测,并可接 受主站命令对分布式 能源系统接入公用电 网进行控制
智能电网
用电信息采集系统未来发展方向
电力用户用电信息采集终端
PPT文档演模板
电力用户用电信息采集终端
2.智能电能表信息交换安全认证
PPT文档演模板
图5-2 本地费控电能表信息交换过程
电力用户用电信息采集终端
2.智能电能表信息交换安全认证
PPT文档演模板
图5-3 远程费控电能表信息交换过程
电力用户用电信息采集终端
5.2 专变及公变采集终端
5.2.1 5.2.2 5.2.3
PPT文档演模板
电力用户用电信息采集终端
5.1 智能电能表
PPT文档演模板
图5-1 智能电能表 a)实物图 b)原理框图
电力用户用电信息采集终端
5.1.1 智能电能表的功能
1.数据存储 2.冻结 3.通信 4.费控
PPT文档演模板
电力用户用电信息采集终端
1.数据存储
1) 智能电能表至少应能存储上12个结算日的单向或双向总电能量和各费率电 能量累计值;数据转存分界时刻为月末的24时,即下个月1日零时,或在每 月的1日至28日内任意一日的任意整点时刻。 2) 智能电能表至少应能存储上12个结算日的单向或双向最大需量、各费率 最大需量及其出现的日期和时间数据;数据转存分界时刻为月末的24时,即 下个月1日零时,或在每月的1日至28日内的整点时刻。 3) 在电能表电源断电的情况下,所有与结算有关的数据应至少保存10年,其 他数据至少保存3年。
电力用户用电信息采集 终端
PPT文档演模板
2020/11/27
电力用户用电信息采集终端
第5章 电力用户用电信息采集终端
5.1 智能电能表 5.2 专变及公变采集终端 5.3 集中抄表采集终端 5.4 专变采集终端设计
PPT文档演模板
电力用户用电信息采集终端
电力用户用电信息采集系统方案样本
第1章通信信道及接口通信网络链接主站、采集传播终端、电能表,是信息交互承载体。
通信网络重要方式有光纤通信、230MHz无线通信、公网无线通信、载波通信等。
图 1. 远程、本地通信阐明图远程通信是指采集终端和系统主站之间数据通信。
可分为专网通信及公网通信。
本地通信是指采集终端和顾客电能计量装置之间数据通信,在本系统中重要集中器和采集器、集中器和电能表、采集器和电能表之间通信。
1.1通信信道建设原则通信通道建设以满足系统需求为出发点,综合考虑技术成熟、实时性、通信安全、分布范畴、系统可维护、工程建设简易、造价经济以及面向公司发展等因素,依照各网省公司现状选取组件通信网络平台,为低压集抄系统提供稳定可靠数据交互通道。
1)易于安装指通信网络中有关设备在初次安装、故障或周期轮换时,安装和参数配备难易限度。
重要体当前各种设备即插即拔特性和网络系统自适应能力上。
2)易于维护指当系统应用需求发生变更时,计量仪表和系统维护难易限度。
如因价格体系或结算周期发生变更时,导致费率构造和冻结时间在线或离线调节。
3)系统兼容性指对采集系统中各种采集和传播终端通信方式兼容性,以及可以适应将来通信技术不断发展。
4)原则化接口通信网络系统各个设备之间互联接口应采用原则接插件或者是事实上原则接插件。
5)一体化通信通信网络系统是采集主站、采集终端、计量表计之间通信载体,由于管理需求和顾客性质不同,三者之间可以采用通信信道媒介差别很大,为保持主站系统数据采集功能专一性,建立一体化通信机制,保证采集主站可以通过原则统一方式透明地和采集终端和计量表计通信。
6)经济性通信网络系统在满足系统需求和立足长远发展基本上,所选用网络系统应当具备相对好经济性。
为适应各种通信方式需要在主站数据采集服务器和集中器之间建立一种通信平台。
通信平台以网桥形式存在,综合解决转换采集服务器和远程通信网络之间信息互换。
通信平台和主站采集服务器之间以IP网络方式相连接,通信平台通过解决转换之后依照远程网络状况采用适应方式和集中器通信。
电力用户用电信息采集系统介绍图片 PPT
• 电力用户用电信息采集系统的建设是为 “SG186工程”营销业务应用提供电力用 户实时用电信息数据,推进营销计量、抄 表、收费模式标准化建设和公司信息化建 设,为公司提升快速响应市场变化、快速反 映客户需求从客户用电信息的源头提供数 据支持,为分时电价、阶梯电价、全面预 付费的营销业务策略的实施提供技术基础。
• 系统数据采集成功率分一次采集成功率和 周期采集成功率,均指非设备故障和非通 信故障条件下的统计。
(1)一次采集成功率不小于95%; (2)周期采集成功率不小于99.5 %,周期为
1 天,日冻结数据。
DJGZ23— SEA3700型集 中器
采集设备
DCZL23---CL195N3型采集器
RS485 通讯线
A
火线
B
采集器接线为端子1
C
零线
(火线)、端子4(零 线)
N
电力用户用电信息采集系统
前言
• 电力用户用电信息采集系统的建设是国家电网公 司信息化建设和营销计量、抄表、收费标准化建 设的重要基础,是落实公司“二个转变”和“三 集五大”发展战略的基础保障,是提升服务能力、 实行居民阶梯电价的必然选择,是延伸电力市场、 创新交易平台的重要依托。
用电信息采集系统培训
采集终端实施费控
根据用户的缴费费信息,主 站将电能量费率时段和费率 以及费控参数包括购电单号、 预付电费值、报警和跳闸门 限值等参数下发终端并进行 存储。当需要对用户进行控 制时,向终端下发费控投入 命令,终端定时采集用户电 能表数据,计算剩余电费, 终端根据报警和跳闸门限值 分别执行告警和跳闸。用户 缴费成功后,可通过主站发 送允许合闸命令,允许合闸。
THANK YOU!
谢谢欣赏
通信信道类型
分类
远程通信
专网通信
公网通信
无线公网信道 有线公网信道
本地通信
有线通信 无线通信
信道类型 230MHz无线专网
光纤专网
GPRS CDMA ADSL PSTN拨号 窄带载波 宽带载波 RS485总线 微功率无线
5.用电信息采集系统
5.1 采集主站 用电信息采集主站作为与现场采集终端通信的唯一接口,不仅负责与现场采 集终端的通信,同时还负责通信信道管理、采集数据等工作,所以对采集主站的 实时性、安全性、稳定性等方面的要求较高。具体而言,主站应具备的功能如下:
用电信息采集系统培训
目录 CONTENTS
01 概述 02 系统体系 03 主要模块
概述
电力用户用电信息采集系统是通过对配电变压器和终端用户用电数据的采集和分析,实现用电监 控,推行阶梯电价、负荷管理、线损分析,最终达到自动抄表、错峰用电、用电检查(防窃电) 、负荷预测和节约用电成本等目的,是全面实现营销业务管理与用户服务手段自动化、信息化、 互动化的基础,为加快推进营销现代化建设提供重要的数据支撑。用户用电信息采集系统的定位 是营销技术支持系统的重要组成部分,既可通过文件、中间库、WebService方式为营销业务应用 系统提供数据支撑,同时也可独立运行,完成档案管理、数据采集管理、负荷管理、费控管理、 线损分析等功能。
配电网自动化技术第七章 电力用户用电信息采集
通信平台(前置采集)
通信层
230M、GPRS、CDMA1X、PSTN、ADSL、 中压载波、光纤专网等
图7-7 营销系统 网省集中部署两 级系统逻辑架构
采集层 采集终端(厂站终端、专变终端、公变终端、低压集抄终端)
省市两级分布式部署方案
接一级系统
前置采集数据库
数据 服务器
磁盘阵列
系统主站 通信信道 采集设备
居民用户
电能数据:总电能示值、各费率电能示值; 事件记录:电能表记录的事件记录数据; 其他数据:预付费信息等。
公用配变考核计量点
电能数据:总电能示值、总电能量、最大需量等; 交流电气量:电压、电流、有功功率、无功功率、功率因数等; 工况数据:开关状态、终端及计量设备工况信息; 电能质量:电压、功率因数、谐波等越限统计数据; 事件记录:电能表记录的事件记录数据。
• 本地信道用于现场终端到电表的通信连接,高压用户在配电 房电表处就近安装专变采集终端,采用RS-485方式与电表 连接。而在低压用户中,在一个公用配变下有大量电力用户, 用电容量小,计量点分散。为了将信息采集系统的成本控制 在一个可接受的范围内,需要通过一个低成本的本地信道方 式将信息集中,再进行远程传输到系统主站。在低成本解决 方案中,低压电力线载波、微功率无线网络、RS-485通信 都是可选择方案。
RS-485
抄表集 中器
其他终端
电能表 智能设备 U盘
笔记本
图7-10 公用配电变压器监测终端通信接口配置
7.4 集中抄表系统
主站
供电公司
集中器
通信网
集中器
远程信道
台区公用 配电室或 集中器表箱
采集器
… 电能表
采集器
采集器
电力用户用电信息采集系统常用功能介绍 PPT
高级应用-配变监测
2.三相不平衡分析
功能菜单:高级应用->配变监测分析->三相不平衡分析 功能描述:根据配电变压器三相负荷,计算三相不平衡度,并可以按照供电单位、线路、 台区、日期等条件进行查询
20
高级应用-配变监测
3.电压越限分析
功能菜单:高级应用->配变监测分析->电压越限统计 功能描述:对电压监测点的电压越限情况进行统计,提供按电压等级、日期、供电单位查 询的功能
8/26/2019
基本应用-数据采集管理
3.随机采集
功能菜单:基本应用->数据采集管理->数据召测->随机采集 功能描述:对单个或多个采集对象(终端或电表)的实时数据、历史数据或 事件进行手动采集
8
基本应用-数据采集管理
4.终端实时工况
功能菜单:基本应用->数据采集管理->设备监测 功能描述:查询设备异常事件、记录并且查询事项的处理过程及处理人员信息,同时可以 按供电单位、终端生产厂家及通道类型查询监测终端的实时在线情况
有序用电指标管理、有序用电方案管理、有序用电任务编制、有序用电任务执行、 有序用电任务解除、有序用电分析、有序用电信息发布、有序用电综合分析
数据查询分析、台区应用分析、工单查询、SIM卡运行状况查询、报表管理
权限和密码管理、终端远程升级、事件信息手机订阅
3
基本应用
基本应用功能包括:数据采集管理、预付费管理、接口管理三个子功能。
11
高级应用
高级应用功能包括:配变监测分析、线损统计分析、重点用户监测、问题交流平台、数据修 复、厂站应用分析、防窃电分析
配变监测分析
防窃电分析 厂站应用分析
高级应用
用电信息采集系统培训
集中器—解剖图
集中器—铭牌说明
电源: 通电指示; 告警: 事件告警指示,平时熄灭,当有异常事件发生时点亮; 级联485: 红灯表示终端正在接收数据,绿灯表示终端正在发送数据。 抄表485: 红灯表示终端正在接收数据,绿灯表示终端正在发送数据。
集中器—按键说明
集中器--接线端子示意图
电源灯:模块上电指示灯,红色。 灯亮时,表示模块上电; 灯灭时,表示模块失电。 T/R灯:模块数据通信指示灯,红绿双色。 红灯闪烁时,表示模块接收数据; 绿灯闪烁时,表示模块发送数据。 A、B.C:A/B/C三相通信指示灯(A/B/C相发送状态指示 灯),绿色。、 DATA:以太网收发数据指示灯 LINK:以太网通信状态指示灯
参数设置—抄表参数2
采集器
电源灯: 上电指示灯,绿色。采集器上电时灯亮,失电时灯灭。 告警灯: 告警指示灯,红色。 上行通信灯: 上行通信状态指示灯,红绿双色灯。红色闪烁表示采集器上行通道接收数据,绿色闪烁表示采集器上行通道发送数据。 下行通信灯: 下行通信状态指示灯,红绿双色灯。红色闪烁表示采集器下行通道接收数据,绿色闪烁表示采集器下行通道发送数据。 TXD: 通信模块数据通信指示灯,闪烁时,表示模块发送数据; RXD: 通信模块数据通信指示灯,闪烁时,表示模块接收数据.
台区电表档案混乱 台区用电半径大, 用户数量多。 集中器程序问题或载波模块质量问题。
附: 载波模块类别判断
目前安徽主流载波方案包括鼎信、龙源、瑞斯康及东软。四种方案的中心频率不同, 无法混装。混装会导致集中器无法正常抄表。
鼎信
鼎信载波模块会用汉字表明“(鼎信)”字样。 中心频率421KHz.
集中器--载波模块指示
集中器--GPRS通信模块
电力用户用电信息采集系统介绍资料图片PPT课件
的非居民单相用电
居民用户(E类): 执行居民电价的城乡居民及居住区 公用设施医院学校等用户
配变关口计量点(F类): 公用配变关口,即公用配变 上的用于内部考核的计量
名称分类 大型专变用户
数据采集要求
采集信息类型
1.电能数据:总电能示值、各费 率电能示值、总电能量、各费 率电能量、最大需量等;采集方式电力用Fra bibliotek用电信息采集系统
前言
• 电力用户用电信息采集系统的建设是国家电网公 司信息化建设和营销计量、抄表、收费标准化建 设的重要基础,是落实公司“二个转变”和“三 集五大”发展战略的基础保障,是提升服务能力、 实行居民阶梯电价的必然选择,是延伸电力市场、 创新交易平台的重要依托。
• 为实现公司系统范围内电力用户的“全覆盖、全 采集”, 即要求及时、完整、准确掌控广大电力 用户的用电信息,以满足公司系统各层面、各专 业对于电力用户用电信息的迫切需求。
1.实时采集负荷、电量 数据;
2.交流电气量:电压、电流、有
功功率、无功功率、功率因数 2.实时采集电能表工况
等;
数据;
3.工况数据:开关状态、终端及 3.实时采集电费电量数
计量设备工况信息;
据;
4.电能质量:电压、功率因数、 谐波等越限统计数据;
5.事件记录:终端和电能表记录 的事件记录数据。
4.实时采集事件记录数 据;
电能数据:总电能示值、各费率电能示值、总电能量、 各费率电能量、最大需量等;
交流模拟量:电压、电流、有功功率、无功功率、功率 因数等;
工况数据:开关状态、终端及计量设备工况信息;
电能质量越限统计数据:电压、功率因数、谐波等越限 统计数据;
事件记录数据:终端和电能表记录的事件记录数据。
电力用户用电信息采集终端_图文PPT69页
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、内外相应,言行相称。——韩非
•
29、在一切能够接受法律支配的人类 的状态 中,哪 里没有 法律, 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律,也可以废除 法律。 ——塞·约翰逊
谢谢你的阅读
电力用户用电的 ,但是 为了生 存,我 们不得 不为自 己编织 一个笼 子,然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理,即使延续时 间再长 ,也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
电表数据采集系统-PPT课件
经过改装后的脉冲电能表或全电子电能表把用户的用电量 转化为电脉冲送入采集终端,采集终端将通过计数和计算后得出 的数据经由局域网信道送到集中器,集中器再通过城域网信道将 数据送至供电管理中心。电表数据采集终端由单片微机、脉冲信 号采集处理电路、低压电力载波通讯电路等部分构成。用户表选 用全电子式单相电能表或带脉冲输出的感应式电能表,各用户表 的脉冲信号输出经过电路整形,再送入单片微机进行实时处理, 显示各用户电能表的上月电量,和本月当前抄见电量等数据。一 个数据采集终端最多可以采集处理22个用户电表的脉冲信号。 电表数据采集终端通过RS-485总线收发器(如MAX485)与 集中器进行半双工异步串行数据通信。 由于采集终端要处理和保存大量的数据,仅仅依靠CPU 内部的RAM是不够的,所以需要外加存储器。为了简化设计, 提高系统的可靠性,而且考虑需要有在掉电时也不丢失数据的能 力,所以在电表数据采集终端中使用了串行E2PROM。
2.电表数据采集系统
本系统分为三级结构,见图10-6。 (1) 采集终端:对多达 20 户居民电表的用电量进行采集,实 现单元集抄系统功能; (2) 台区集中器:通过电力线载波方式,将多达2000 户居民 用户电表数据集中传送到小区配电房的集中器上实现台区集抄系 统功能; (3) 局端工作站: 通过掌上机或电话通讯终端或GSM网把电 表数据上传到电力局的上端计算机,实现集抄系统功能。
图10–6 电表数据集中抄录系统示意图
图10–7 AT89C2051交通灯智能管理系统原理框图
图10–1 水表数据集中抄录系统示意图
图10–2 水表数据采集器原理框图
图10- 3 水表数据采集器主程序流程图
图10-4 集中器存储器扩展
图10-5 集中器串行通信及串行总线
