盈建科配筋信息
盈建科各种参数设置
盈建科参数设置结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比适宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用于有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
盈建科配筋信息
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例的统计计算及输出，输出的文本格式和相同。
盈建科配筋信息
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图3.2.12 构件信息文本中的几何信息图3.2.13 构件信息文本中的标准内力信息图3.2.14 构件信息文本中的设计信息图3.2.15 构件信息文本中的荷载组合信息图3.2.16 构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图3.2.18 组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图3.2.19 墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。

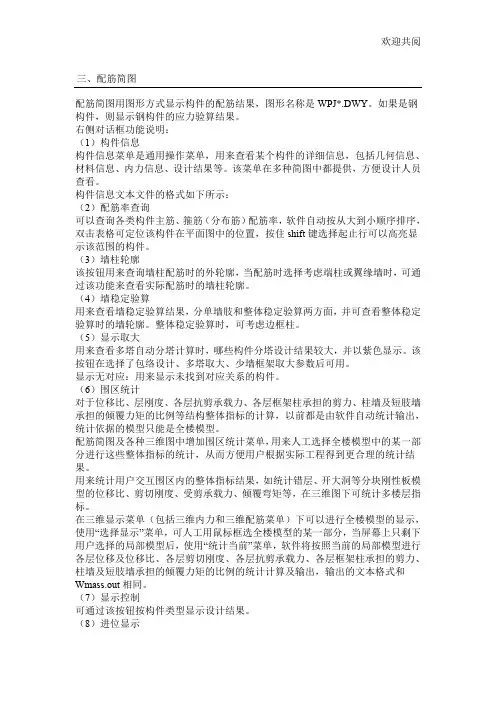

盈建科配筋信息 (2)
欢迎共阅三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例的统计计算及输出，输出的文本格式和Wmass.out相同。
（7）显示控制可通过该按钮按构件类型显示设计结果。
（8）进位显示该参数用来控制配筋结果显示时如何进位显示，如填1，则表示显示位数最后一位的后一位大于1时，显示数值最后一位将进位显示。
（9）率显红该参数用来控制率大于多少时显红，设计人员可以根据经验填入最大配筋率，大于该输入值的率将显红。
（10）验算选项点击该按钮将弹出如下对话框，用来控制钢构件最大应力比，很多设计人员从经济、安全角度出发，不想按照是否大于1作为应力比超限的依据，可以使用该参数控制最大应力比，大于该输入值的构件应力比将显红。
简图表达方式如下：梁”。
2、钢梁输出格式如下：其中：R1 ——表示钢梁正应力强度与抗拉、抗压强度设计值的比值F1/f；R2 ——表示钢梁整体稳定应力与抗拉、抗压强度设计值的比值F2/f；R3 ——表示钢梁剪应力强度与抗拉、抗压强度设计值的比值F3/fv。
对于组合梁：R1 ——表示组合梁左、右端支座受弯承载力与弯矩设计值的比值；R2 ——表示组合梁跨中受弯承载力与弯矩设计值的比值；R3 ——表示组合梁受剪承载力与剪力设计值的比值。
3、矩形混凝土柱和型钢混凝土柱输出格式如下：其中：Asc ——单根角筋的面积。

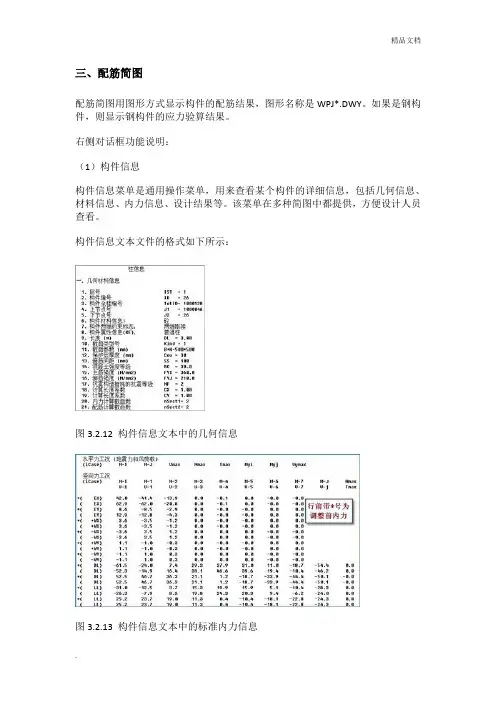

盈建科配筋信息
三、配筋简图
配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：
（1）构件信息
构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：
图3.2.12 构件信息文本中的几何信息
图3.2.13 构件信息文本中的标准内力信息
图3.2.14 构件信息文本中的设计信息
图3.2.15 构件信息文本中的荷载组合信息
图3.2.16 构件信息文本中的各组合内力信息
（2）配筋率查询
可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框
（3）墙柱轮廓。

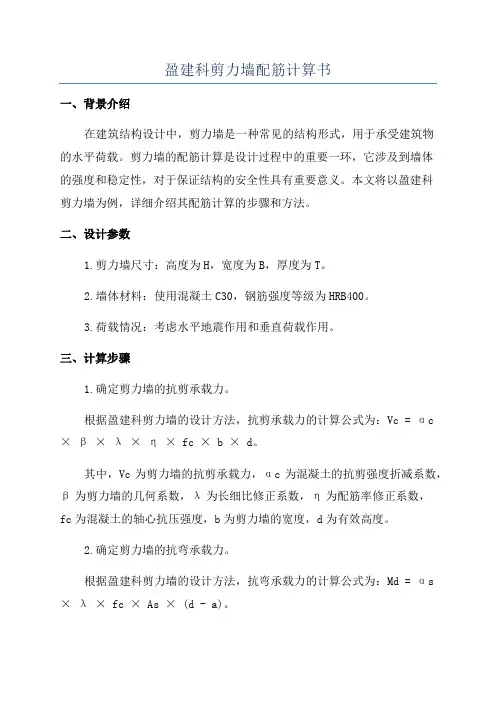

盈建科剪力墙配筋计算书
盈建科剪力墙配筋计算书一、背景介绍在建筑结构设计中，剪力墙是一种常见的结构形式，用于承受建筑物的水平荷载。
剪力墙的配筋计算是设计过程中的重要一环，它涉及到墙体的强度和稳定性，对于保证结构的安全性具有重要意义。
本文将以盈建科剪力墙为例，详细介绍其配筋计算的步骤和方法。
二、设计参数1.剪力墙尺寸：高度为H，宽度为B，厚度为T。
2.墙体材料：使用混凝土C30，钢筋强度等级为HRB400。
3.荷载情况：考虑水平地震作用和垂直荷载作用。
三、计算步骤1.确定剪力墙的抗剪承载力。
根据盈建科剪力墙的设计方法，抗剪承载力的计算公式为：Vc = αc × β × λ × η × fc × b × d。
其中，Vc为剪力墙的抗剪承载力，αc为混凝土的抗剪强度折减系数，β为剪力墙的几何系数，λ为长细比修正系数，η为配筋率修正系数，fc为混凝土的轴心抗压强度，b为剪力墙的宽度，d为有效高度。
2.确定剪力墙的抗弯承载力。
根据盈建科剪力墙的设计方法，抗弯承载力的计算公式为：Md = αs × λ × fc × As × (d - a)。
其中，Md为剪力墙的抗弯承载力，αs为钢筋的抗弯强度折减系数，λ为长细比修正系数，fc为混凝土的轴心抗压强度，As为钢筋的面积，d为剪力墙的有效高度，a为受拉钢筋到墙顶的距离。
3.确定剪力墙的配筋量。
根据剪力墙的抗剪承载力和抗弯承载力要求，可以计算出所需的钢筋面积。
根据盈建科剪力墙的设计方法，钢筋的配筋率一般控制在1%~2%之间。
四、计算示例以一个高度为3m、宽度为0.5m、厚度为0.2m的剪力墙为例进行计算。
1.确定剪力墙的抗剪承载力。
假设混凝土的抗剪强度折减系数αc为0.85，剪力墙的几何系数β为1，长细比修正系数λ为0.9，配筋率修正系数η为1，混凝土的轴心抗压强度fc为30MPa，剪力墙的宽度b为0.5m，有效高度d为2.8m。
盈建科配筋信息-精选.pdf
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图3.2.12 构件信息文本中的几何信息图3.2.13 构件信息文本中的标准内力信息图3.2.14 构件信息文本中的设计信息图3.2.15 构件信息文本中的荷载组合信息图3.2.16 构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图3.2.18 组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图3.2.19 墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
盈建科配筋信息word精品
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是 WPJ*.DWY 如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明： （1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、 材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员 查看。
构件信息文本文件的格式如下所示:ISI * 1 it ■ H』： -tautftufiJ7 - » sill Kiad - 1 Ctv ■ an 5S ■ litAC •tri ■ MI.B f u n 21•it * a* ex * cv ■w 佣1 • ¥-2图3212构件信息文本中的几何信息图3.2.13构件信息文本中的标准内力信息号B.-5- £舟节yo.tt件亠；rilnq*卡如口M W 岭狀就isfi41{戈1"■T亠二-n 土 普直“山4H-l N J資向力工况 （W«r>H-lviy-i*< £«> 弧・ < E«>■< E*> ■丄«.5i E*> •( *UX)i 4 *!«>->,4 -(-w*> 1,1 4 *«> 氛1•1 'M*>(-«> •< M >0席^n.a -甜』92^M.r < U.F *1 LL>■12■再< LL> -24.3•1 Ll> 73.7 ( Lt>?3.7UfkiXI NK 1^1H-? M-3M-*IM u-iW-* V-5母j|II严JC号为测莘询内力二平十I 祝（护更“口乙哙聖》N-*HFH-JZuy-<&v-jt-jiiMkN-C-C7 (1>1']|(«0 = 1000*1000Csm= 20U Ci=1.25 Cy=L2S Leg 轴<«) “沪眼Nfc=4 Nfe_is=« |k^45.0 T/=3fiO Fyv=360 11柱适形 IL^e^l.OOOfl 亦 1.3W nv^L P 32Q T]«|=i.20i TlvJii.32tJ A e=S.23^■ 右Jiw -^40L 6比；6 托 Jts= 0L 6S(1? R»k 九閃(时 A JIC = 3S0( l)lt -013X3 li= 10&14 Ir ： -222.3 Aiit^2W5 AsxlO± 0 ( ■<S133.3 li- 1碍 4 1y- -523. 3 Aiyt~3«S g 心 0( 门冶 -313X3 Ii= -計 1” Iy= K5- 5 2tW5 Asxb^ 0( “胆 -^133.3 li= -271. ■& *产 146.5 gb=2445 A>ytO= 0 ( -S544.S Vj= 佩 P Vy= 畑勺T 沪_】+Q *svi= 丫臥 ^SVTfiP Q( 22；V K - M.7 Vy= 4H r 4 Ts=-1.2 Aivys 24T A*vyO=力丿：»_XF- N^i.Ti" 4」肌 13<ft. S2图3.2.14构件信息文本中的设计信息riH图3.2.15构件信息文本中的荷载组合信息I 15 tf/—.-中.I 妝甘戟毗 ，需X 疔亂n 吧苗苫tt ;:ff'.km ¥|赛屈耐-耳日咔-■>屁冷長卓电苓二熒a #■二舄九为匚£〃M图3.2.16构件信息文本中的各组合内力信息(2) 配筋率查询可以查询各类构件主筋、箍筋(分布筋)配筋率，软件自动按从大到小顺序排序, 双击表格可定位该构件在平面图中的位置，按住 shift 键选择起止行可以高亮显 示该范围的构件。
盈建科配筋信息
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图构件信息文本中的几何信息图构件信息文本中的标准内力信息图构件信息文本中的设计信息图构件信息文本中的荷载组合信息图构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例的统计计算及输出，输出的文本格式和Wmass.out相同。
盈建科配筋信息.doc
标。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，
使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下
用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行
各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、
连梁高度的0.7倍，软件在定义时不做判断，需要用户自行确定所输入的钢板高
度的合理性。
图3.2.23钢板砼连梁定义
对于定义成钢板砼连梁的梁，软件按《高层建筑钢-混凝土混合结构设计规程》
CECS230:200第86.5节的相关规定进行设计，并在构件属性中提示“钢板砼连梁”。
2、钢梁
输出格式如下：
其中：
R1——表示钢梁正应力强度与抗拉、抗压强度设计值的比值F1/f；
3、矩形混凝土柱和型钢混凝土柱
输出格式如下：
其中：
Asc——单根角筋的面积。采用双偏压计算时，角筋面积不应小于此值；采
用单偏压计算时，角筋面积可不受此值控制（cm2），但要确保单
边配筋面积和全截面配筋面积满足要求；
2）；Asx、Asy——分别为该柱B边和H边的单边配筋面积，包括两根角筋（cm
Asv、Asv0——分别为加密区斜截面抗剪箍筋面积、非加密区斜截面抗剪箍筋面
若Asx1和Asx2都为零，则不输出这一行；
G、VT——为箍筋和剪扭配筋标志。
XJ——为斜筋配筋标志，对混凝土连梁有效。
软件输出的加密区和非加密区箍筋都是按参数设置中的箍筋间距计算的，并按沿
梁全长箍筋的面积配箍率要求控制。
实际工程中，梁箍筋加密区和非加密区的箍筋间距一般是不同的，而软件是按照
盈建科配筋信息(汇编)
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图3.2.12 构件信息文本中的几何信息图3.2.13 构件信息文本中的标准内力信息图3.2.14 构件信息文本中的设计信息图3.2.15 构件信息文本中的荷载组合信息图3.2.16 构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图3.2.18 组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图3.2.19 墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
盈建科配筋信息
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图3.2.12 构件信息文本中的几何信息图3.2.13 构件信息文本中的标准内力信息图3.2.14 构件信息文本中的设计信息图3.2.15 构件信息文本中的荷载组合信息图3.2.16 构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图3.2.18 组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图3.2.19 墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
盈建科配筋信息
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图3.2.12 构件信息文本中的几何信息图3.2.13 构件信息文本中的标准内力信息图3.2.14 构件信息文本中的设计信息图3.2.15 构件信息文本中的荷载组合信息图3.2.16 构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图3.2.18 组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图3.2.19 墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
盈建科配筋信息
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图构件信息文本中的几何信息图构件信息文本中的标准内力信息图构件信息文本中的设计信息图构件信息文本中的荷载组合信息图构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例的统计计算及输出，输出的文本格式和相同。
盈建科各种参数设置
盈建科参数设置结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
4）模拟施工加载三：采用分层刚度分层加载模型，接近于施工过程。
故此建议一般对多、高层建筑首选模拟施工3。
对钢结构或大型体育馆类（指没有严格的标准层概念）结构应选一次加载。
对于长悬臂结构或有吊柱结构，由于一般是采用悬挑脚手架的施工工艺，故对悬臂部分应采用一次加载进行设计。
当有吊车荷载时，不应选用模拟施工3。
113、风荷载计算信息：一般来说大部分工程采用YJK缺省的“一般计算方式”即可，如需考虑更细致的风荷载，则可通过“特殊风荷载”实现。
构传来的荷载，同时还将叠加上部结构传来的刚度，使计算更加符合实际。
19、上部结构计算考虑基础结构：（需要时勾选，默认缺省）20、生成等值线用数据：（需要时勾选，默认缺省）21、计算温度荷载：（需要时勾选，默认缺省）22、竖向荷载砼墙轴向刚度考虑徐变收缩影响：（需要时勾选，默认缺省）控制信息1、水平力与整体坐标夹角（度）：（P62）一般为缺省。
先取初始值0°，在计算结果WZQ.OUT中输出结构的最不利地震作用方向，如果大于±15°，则应将该角度输入此项重新计算，以考虑最不利地震作用方向的影响。
(±15°,90±15°,1811、板元细分最大控制长度（m）：一般为缺省值1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：图3.2.12 构件信息文本中的几何信息图3.2.13 构件信息文本中的标准内力信息图3.2.14 构件信息文本中的设计信息图3.2.15 构件信息文本中的荷载组合信息图3.2.16 构件信息文本中的各组合内力信息（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
图3.2.17 配筋率查询对话框（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
图3.2.18 组合墙轮廓查询（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
图3.2.19 墙稳定验算（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例的统计计算及输出，输出的文本格式和Wmass.out相同。
图3.2.20 围区统计功能键（7）显示控制可通过该按钮按构件类型显示设计结果。
（8）进位显示该参数用来控制配筋结果显示时如何进位显示，如填1，则表示显示位数最后一位的后一位大于1时，显示数值最后一位将进位显示。
（9）梁配筋率显红该参数用来控制梁配筋率大于多少时显红，设计人员可以根据经验填入最大配筋率，大于该输入值的梁配筋率将显红。
图3.2.21 梁最大配筋率设置（10）验算选项点击该按钮将弹出如下对话框，用来控制钢构件最大应力比，很多设计人员从经济、安全角度出发，不想按照是否大于1作为应力比超限的依据，可以使用该参数控制最大应力比，大于该输入值的构件应力比将显红。
图3.2.22 验算选项简图表达方式如下：1、混凝土梁、型钢混凝土梁、钢板混凝土连梁其中：Asu1、Asu2、Asu3 ——为梁上部左端、跨中、右端最大配筋面积（cm2）；Asd1、Asd2、Asd3 ——为梁下部左端、跨中、右端最大配筋面积（cm2）；Asv ——为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；Asv0 ——为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；Ast、Ast1 ——为梁剪扭配筋时的受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍筋面积（cm2），只针对于混凝土梁，若Ast和Ast1都为零，则不输出这一行；Asx1、Asx2 ——分别为梁左、右端单股斜筋面积（cm2），只针对于混凝土梁，若Asx1和Asx2都为零，则不输出这一行；G、VT ——为箍筋和剪扭配筋标志。
XJ ——为斜筋配筋标志，对混凝土连梁有效。
软件输出的加密区和非加密区箍筋都是按参数设置中的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
实际工程中，梁箍筋加密区和非加密区的箍筋间距一般是不同的，而软件是按照一种箍筋间距计算的，因此，如果加密区和非加密区的箍筋间距不同，设计人员需要对软件输出的箍筋面积进行换算，比如输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，非加密区的箍筋面积需要换算。
对于钢板砼连梁，需要在前处理手工定义并输入钢板砼连梁的相关参数，主要是钢板厚度和钢板高度，支持按杆单元输入及开洞方式形成的连梁。
按照《高层建筑钢-混凝土混合结构设计规程》CECS 230:2008的相关规定，钢板高度不宜超过连梁高度的0.7倍，软件在定义时不做判断，需要用户自行确定所输入的钢板高度的合理性。
图3.2.23 钢板砼连梁定义对于定义成钢板砼连梁的梁，软件按《高层建筑钢-混凝土混合结构设计规程》CECS 230:2008第6.5节的相关规定进行设计，并在构件属性中提示“钢板砼连梁”。
2、钢梁输出格式如下：其中：R1 ——表示钢梁正应力强度与抗拉、抗压强度设计值的比值F1/f；R2 ——表示钢梁整体稳定应力与抗拉、抗压强度设计值的比值F2/f；R3 ——表示钢梁剪应力强度与抗拉、抗压强度设计值的比值F3/fv。
对于组合梁：R1 ——表示组合梁左、右端支座受弯承载力与弯矩设计值的比值；R2 ——表示组合梁跨中受弯承载力与弯矩设计值的比值；R3 ——表示组合梁受剪承载力与剪力设计值的比值。
3、矩形混凝土柱和型钢混凝土柱输出格式如下：其中：Asc ——单根角筋的面积。
采用双偏压计算时，角筋面积不应小于此值；采用单偏压计算时，角筋面积可不受此值控制（cm2），但要确保单边配筋面积和全截面配筋面积满足要求；Asx、Asy ——分别为该柱B边和H边的单边配筋面积，包括两根角筋（cm2）；Asv、Asv0 ——分别为加密区斜截面抗剪箍筋面积、非加密区斜截面抗剪箍筋面积，箍筋间距均在Sc范围内。
其中：Asv取计算的Asvx和Asvy的大值，Asv0取计算的Asvx0和Asvy0的大值（cm2）；Asvj ——柱节点域抗剪箍筋面积，取计算的Asvjx和Asvjy的大值（cm2）。
Uc ——柱的轴压比；G ——箍筋标志。
柱全截面的配筋面积为：As=2*(Asx+Asy) - 4*Asc，柱的箍筋是按用户输入的箍筋间距Sc计算的。
对于混凝土边框柱，如果在计算参数填写了“墙柱配筋设计考虑端柱”，即选择按照墙与边框柱的组合截面配筋时，该柱配筋合并到此处的边缘构件中，不再单独输出该柱的配筋，可在边缘构件配筋简图中查看该处的配筋。
4、圆形混凝土柱其中：As ——为圆柱全截面配筋面积（cm2）；Asv、Asv0 ——分别为加密区斜截面抗剪箍筋面积、非加密区斜截面抗剪箍筋面积，箍筋间距均在Sc范围内。
其中：Asv取计算的Asvx和Asvy的大值，Asv0取计算的Asvx0和Asvy0的大值（cm2）；Asvj ——柱节点域抗剪箍筋面积，取计算的Asvjx和Asvjy的大值（cm2）；Uc ——柱的轴压比；G ——箍筋标志.5、异形混凝土柱其中：Asz ——异形柱固定钢筋位置的配筋面积，即位于直线柱肢端部和相交处的配筋面积之和（cm2）；Asf ——异形柱分布钢筋的配筋面积，即除Asz之外的钢筋面积（cm2），当柱肢外伸长度大于250mm时按间距250mm布置；Asv、Asv0 ——分别为加密区斜截面抗剪箍筋面积、非加密区斜截面抗剪箍筋面积，箍筋间距均在Sc范围内。
Asv取计算的Asvx和Asvy的大值，Asv0取计算的Asvx0和Asvy0的大值（cm2）；Asvj ——柱节点域抗剪箍筋面积，取计算的Asvjx和Asvjy的大值（cm2）；Uc ——柱的轴压比。
对于L形、T形、十字形的异形柱，固定钢筋位置的配筋如下图所示：异形柱的斜截面设计时，分别求出两个相互垂直肢的箍筋面积Asv1和Asv2，并取Asv1、Asv2的大值输出。
6、钢柱其中：Uc ——柱的轴压比；R1 ——表示钢柱正应力强度与抗拉、抗压强度设计值的比值F1/f；R2 ——表示钢柱X向稳定应力与抗拉、抗压强度设计值的比值F2/f；R3 ——表示钢柱Y向稳定应力与抗拉、抗压强度设计值的比值F3/f。
7、方钢管混凝土柱其中：Uc ——柱的轴压比；R1 ——表示钢柱正应力强度与抗拉、抗压强度设计值的比值F1/f；R2 ——表示钢柱X向稳定应力与抗拉、抗压强度设计值的比值F2/f；R3 ——表示钢柱Y向稳定应力与抗拉、抗压强度设计值的比值F3/f。
R4 ——表示钢柱X向抗剪应力与抗剪强度设计值的比值F4/f。
R5 ——表示钢柱Y向抗剪应力与抗剪强度设计值的比值F5/f。
8、圆钢管混凝土柱其中：Uc ——柱的轴压比；R1 ——表示圆钢管混凝土柱轴压力与轴心受压承载力的比值F1/f。
R2 ——表示圆钢管混凝土柱拉弯受力时外力与承载力的比值F2/f。
R3 ——表示圆钢管混凝土柱设计剪力与受剪承载力的比值F3/f。
9、钢管混凝土叠合柱钢管混凝土叠合柱就是由截面中部钢管混凝土和钢管外钢筋混凝土叠合而成的柱，并在柱截面定义中输入钢管内和钢管不同的混凝土强度等级，由于钢管的三维约束作用(套箍效应)，钢管内混凝土强度、弹性模量有很大提高。
在承载力配筋计算中，钢管混凝土和和钢管外混凝土通过轴向刚度分配轴力，这样，叠合柱中钢筋混凝土部分承担的轴压力小，轴压比低，通过配置适量的纵筋和箍筋，实现具有延性的大偏压破坏。
这种柱常用于轴压比不满足要求而不能采用更大的截面尺寸时。
在2013年发布的上海市《建筑抗震设计规程》（2013）提到：当轴压比不满足表6.3.6的规定而不能采用更大截面尺寸的柱时，…可采用钢管与混凝土双重组合柱，其轴压比按公式α=（N-N钢管混凝土）/Acfc 计算，N钢管混凝土按钢管混凝土规范计算。
（1）叠合柱输入目前软件可支持两类截面进行叠合柱设计(如下图)。
建模时对叠合柱按如上两种柱类型定义后，还需在“构件布置”-->“材料强度”菜单中补充输入2种混凝土强度等级，在构件材料修改对话框中特别增加了提示“对于叠合柱，以/分隔内外混凝土标号，/前为外侧混凝土”。
还需输入钢管的钢材牌号。
（2）叠合柱刚度软件根据《钢管混凝土叠合柱设计规程》编制。
软件根据叠合柱规程5.2.3条采用刚度简单叠合法计算叠合柱的内力和位移（3）叠合柱轴力分配根据叠合柱规程6.2.3条，软件按照钢管内外混凝土轴向刚度分配叠合柱轴力。
