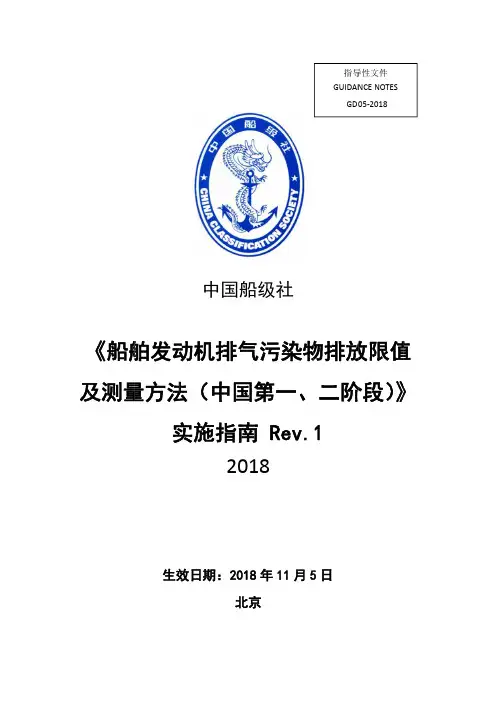

《船舶发动机排气污染物排放限值及测量方法(中国第一、二阶段)》实施指南+Rev.1 (1)

《船舶发动机排气污染物排放限值及测量方法(中国第一、二阶段)》实施指南+Rev.1 (1)
第 2 章 污染物排放标准......................................................................................4 2.1 船用柴油机最大允许污染物排放极限值.............................................4 2.2 排放标准的实施.....................................................................................5 2.3 对于大修、更换、或新增安装的船机.................................................5 2.4 船舶硫氧化物排放控制的规定.............................................................6 2.5 在用符合性要求.....................................................................................6
1
5.2 试验条件...............................................................................................17 5.3 试验进行...............................................................................................20 5.4 耐久性要求...........................................................................................24 第 6 章 船机大修的要求....................................................................................26 6.1 适用范围...............................................................................................26 6.2 一般要求...............................................................................................26 6.3 大修后船机的排放要求.......................................................................26 6.4 船机大修操作实施规程.......................................................................26 6.5 与排放相关的关键零部件...................................................................27 第 7 章 船机参数检查法....................................................................................30 7.1 一般要求..............................................................................................30 7.2 发动机参数检查方法的文件..............................................................31 7.3 发动机参数检查方法的程序..............................................................33 第 8 章 测试机构认可........................................................................................34 8.1 一般规定..............................................................................................34 8.2 认可条件..............................................................................................34 8.3 认可程序与要求..................................................................................34 第 9 章 生产一致性检查....................................................................................36 9.1 一般要求...............................................................................................36 9.2 生产一致性检查的规定.......................................................................36 附录 1 型式检验相关信息.................................................................................38 1.1 概述.......................................................................................................38 1.2 附属文件...............................................................................................38 1.3 日期,卷宗...........................................................................................38 附件 A 船机(源机)的基本特点以及有关试验的资料........................39 A.1 船机描述..............................................................................................39 A.2 防治空气污染的措施..........................................................................40 A.3 燃料供给..............................................................................................41 A.4 气阀正时..............................................................................................41

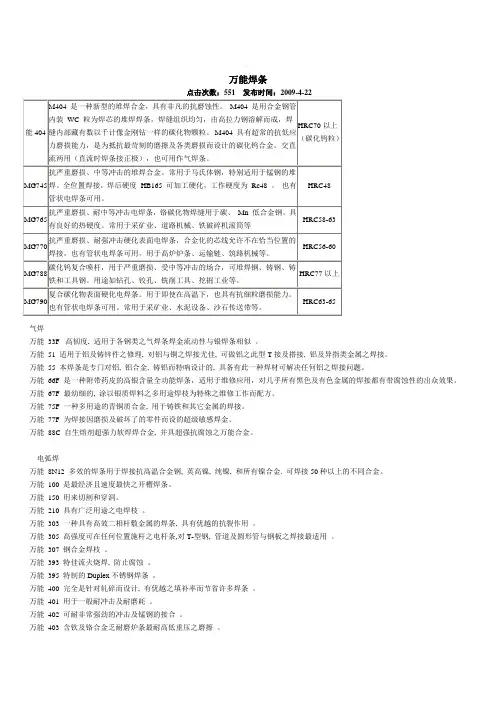

万能焊条

万能焊条

万能焊条气焊万能33F 高韧度, 适用于各钢类之气焊条焊金流动性与银焊条相似。

万能51 适用于铝及铸锌件之修理, 对铝与铜之焊接尤佳, 可做铝之此型T接及搭接, 铝及异指类金属之焊接。

万能55 本焊条是专门对铝, 铝合金, 铸铝而特吶设计的, 具备有此一种焊材可解决任何铝之焊接问题。

万能66F 是一种附带药皮的高银含量全功能焊条,适用于维修应用,对几乎所有黑色及有色金属的焊接都有带腐蚀性的出众效果。

万能67F 最幼细的, 涂以银质焊料之多用途焊枝为特殊之维修工作而配方。

万能75F 一种多用途的青铜质合金, 用于铸铁和其它金属的焊接。

万能77F 为焊接因磨损及破坏了的零件而设的超级敏感焊金。

万能88C 自生熔剂超强力软焊焊合金, 并具超强抗腐蚀之万能合金。

电弧焊万能8N12 多效的焊条用于焊接抗高温合金钢, 英高镍, 纯镍, 和所有镍合金. 可焊接50种以上的不同合金。

万能100 是最经济且速度最快之开槽焊条。

万能150 用来切割和穿洞。

万能210 具有广泛用途之电焊枝。

万能303 一种具有高效二相杆敷金属的焊条, 具有优越的抗裂作用。

万能305 高强度可在任何位置施杆之电杆条,对T-型钢, 管道及圆形管与钢板之焊接最适用。

万能307 钢合金焊枝。

万能393 特佳流火烧焊, 防止腐蚀。

万能395 特制的Duplex不锈钢焊条。

万能400 完全是针对轧碎而设计, 有优越之填补率而节省许多焊条。

万能401 用于一般耐冲击及耐磨耗。

万能402 可耐非常强劲的冲击及锰钢的接合。

万能403 含钦及铬合金乏耐磨炉条最耐高低重压之磨擦。

万能404 密度高硬度均匀之碳化钨电焊条, 可作最耐磨损之硬化补面。

( 亦可用于气杆)万能405 可堆填的焊条。

(强韧可机械加工火焰硬化)万能440 高速工具钢焊条, 专为耐长期磨损刀刃而设的独有合金。

万能480 多效用之钢焊枝, 为各类型工具维修而设。

万能505 极之容易使用之焊铝电焊枝。

维萨拉工业测量产品手册说明书

维萨拉工业测量产品手册说明书

维萨拉工业测量产品手册湿度 | 温度 | 露点 | 二氧化碳 | 沼气 | 油中水分 | 连续监测系统 |溶解气体分析系统 | 过氧化氢 | 压力 | 气象 | 服务支持观测让世界更美好维萨拉的工业测量业务领域产品能够帮助客户了解工艺过程。

我们的产品为客户提供准确可靠的测量数据,帮助客户做出优化工业过程的决策,从而提高过程效率、产品质量、生产力和产量,同时减少能源消耗、浪费和排放。

我们的监测系统还能帮助客户在受监管的环境中运营,以履行监管合规性。

维萨拉工业测量服务于多种类型的运营环境,从半导体工厂和高层建筑,到发电厂和生命科学实验室,对环境条件的可靠监测是实现成功运营的先决条件。

维萨拉的测量产品和系统广泛应用于监测温度、湿度、露点、气压、二氧化碳、汽化过氧化氢、甲烷、油中水、变压器油中溶解气体和液体浓度等参数。

我们的生命周期服务可在测量仪表的整个使用寿命内提供维护。

作为值得信赖的合作伙伴,我们通过在产品和系统生命周期中保证准确的测量数据来支持客户做出可持续的决策。

本产品目录对我们的产品进行整体的介绍,以帮助您选择适合您需求的产品。

如需更多信息,请通过以下方式联系我们:销售热线:400 810 0126电子邮箱:**********************公司网址:扫描二维码,关注维萨拉企业微信3目 录Indigo系列变送器Indigo200系列数据处理单元 (7)Indigo300数据处理单元 (9)Indigo510数据处理单元 (12)Indigo520数据处理单元 (15)用于抽检和校准的手持设备Indigo80手持式显示表头 (18)HMP80系列手持式湿度和温度探头 (21)DMP80系列手持式露点和温度探头 (23)HM70手持式湿度和温度仪 (26)HUMICAP® 手持式湿度温度仪表HM40系列 (29)DM70手持式露点仪 (33)MM70适用于现场检测的手持式油中微量水分和温度测试仪 (36)湿度和温度用于测量相对湿度的维萨拉HUMICAP® 传感器 (38)如何为高湿度应用选择合适的湿度仪表 (40)Insight PC机软件 (44)HMP1墙面式温湿度探头 (46)HMP3一般用途湿度和温度探头 (48)HMP4相对湿度和温度探头 (51)HMP5相对湿度和温度探头 (54)HMP7相对湿度和温度探头 (57)HMP8相对湿度和温度探头 (60)HMP9紧凑型湿度和温度探头 (63)TMP1温度探头 (66)适用于苛刻环境中湿度测量的HMT330系列温湿度变送器 (68)HMT370EX系列本安型温湿度变送器 (78)HMT310温湿度变送器 (84)HUMICAP® 温湿度变送器HMT120和HMT130 (87)适用于高性能暖通空调应用的HMW90系列湿度与温度变送器 (90)HMD60系列湿度和温度变送器 (92)HMD110/112和HMW110/112湿度和温度变送器 (96)适用于楼宇自动化高精度室外测量的HMS110系列温湿度变送器 (99)HMDW80系列温湿度变送器 (101)适用于楼宇自动化应用室外测量的HMS80系列温湿度变送器 (105)HMM100湿度模块 (107)适用于OEM应用的HMM105数字湿度模块 (109)HMM170温湿度模块 (111)INTERCAP® 温湿度探头HMP60 (113)4INTERCAP® 温湿度探头HMP63 (115)HUMICAP® 温湿度探头HMP110 (117)HUMICAP® 温湿度探头HMP113 (120)SHM40结构湿度测量套件 (122)HMK15湿度校准仪 (125)DTR500太阳辐射和雨水防护罩 (127)HMT330MIK气象安装套件 (129)适用于动力汽轮机进气测量的HMT300TMK汽轮机安装组件 (131)露点Vaisala DRYCAP® 传感器用于测量干燥过程中的湿度 (133)DMP5露点和温度探头 (135)DMP6露点探头 (138)DMP7露点和温度探头 (140)DMP8露点和温度探头 (142)DMT340系列露点和温度变送器 (145)适用于高温应用的DMT345和DMT346露点变送器 (151)DMT152露点变送器 (155)DMT143露点变送器 (157)DMT143L露点变送器 (160)用于冷冻干燥机的DMT132露点变送器 (162)DM70用DSS70A便携式采样系统和采样室 (164)DPT146露点和气压变送器 (166)DPT145多参数变送器 (168)二氧化碳适用于苛刻环境的维萨拉CARBOCAP® 测量传感器 (171)GMP343二氧化碳探头 (173)适用于CO2恒温箱的GMP231二氧化碳探头 (176)GMP251二氧化碳探头 (178)GMP252二氧化碳探头 (181)GM70手持式二氧化碳测试仪 (184)适用于苛刻通风要求应用的GMW90系列二氧化碳及温湿度变送器 (187)适用于智能控制通风系统 (DCV) 的GMW80系列二氧化碳、湿度和温度一体变送器 (190)按需控制通风系统中的GMD20系列二氧化碳变送器 (193)GMD110管道安装式二氧化碳变送器 (195)沼气MGP261多气体探头 (197)MGP262多气体探头 (199)油中水用于测量油中微水的维萨拉HUMICAP® 传感器 (201)MMP8油中水分探头 (203)MMT330系列油中微量水分与温度变送器 (205)5MMT310系列油中微量水分与温度变送器 (209)MMT162油中微量水分和温度变送器 (211)连续监测系统维萨拉viewLinc企业版服务器版本5.1 (213)AP10 VaiNet无线接入点 (215)用于连续监测系统的RFL100无线数据记录仪 (218)HMP115温湿度探头 (223)TMP115宽范围温度探头 (225)维萨拉温度与相对湿度数据记录仪系列DL2000 (227)维萨拉通用输入数据记录仪系列DL4000 (229)维萨拉多应用温度数据记录仪DL1016/1416 (231)维萨拉热电偶数据记录仪系列DL1700 (233)维萨拉中端温度、湿度及触点通道数据记录仪 (235)维萨拉vNet以太网供电数据记录仪接口 (238)溶解气体分析OPT100 Optimus™ 溶解气体分析(DGA)监测系统 (240)MHT410变压器油中微量水分、氢气和温度分析仪 (244)过氧化氢用于测量汽化过氧化氢、相对饱和度和相对湿度的维萨拉PEROXCAP® 传感器 (246)用于过氧化氢、湿度和温度测量的HPP270系列探头 (249)压力用于测量压力的维萨拉BAROCAP® 传感器 (253)PTU300气压、湿度和温度一体变送器 (255)适用于专业气象、航空与工业用户的PTB330数字式气压计 (260)气压传递标准PTB330TS (262)PTB210数字气压计 (265)PTB110气压计 (267)将风引起误差降低的SPH10/20静压头 (269)气象Vaisala用于工业应用测量的风和气象传感器技术 (271)风测量装置WA15 (273)WINDCAP® 超声波风传感器WMT700系列 (276)气象变送器WXT530系列 (278)服务支持面向仪表全生命周期服务 (280)67功能•数据处理单元 USB-C 端口支持使用通用 USB 电缆连接到维萨拉Insight PC 软件•数字和图形彩色显示屏(针对模拟型号提供可选的不带显示屏的款式)•IP65 外壳•24 V AC/DC 电源输入•Indigo201:3 个模拟输出(mA 或 V)•Indigo202:RS-485,带有Modbus ® RTU•2 个可配置的继电器维萨拉 Indigo200 系列数据处理单元是一种主机设备,它显示来自维萨拉 Indigo 兼容探头的测量值,同时也可通过模拟信号、Modbus RTU 通信或继电器将这些测量值传输到自动化系统。

塑壳式断路器

塑壳式断路器

注(1)3极或4极产品时使用2极。此时,请勿使用4极产品的中性极。另外,右图所示的连接线允许使用3极可达到直流500V,使用4极可达到直流600V。 (2)在AC/DC通用型号的情况下,AC、DC的脱扣动作特性有所差别。 (3)不具有隔离适用性功能。 (4)150A、160A的电气寿命为15000次。
7
产品型号
塑壳断路器
NF-S
NF-L
NF-H
NF-U
NV-C
漏电断路器 NV-S
NV-H
MDU断路器
塑壳断路器
漏电断路器
产品型号表
塑壳断路器
系列 NF-C
壳架电流A
30 32
NF-S
NF-L NF-H NF-U
63
100 125
160
250
400
630
800 1000 1250 1600
NF400-CW NF630-CW NF800-CEW
NF125-SXV
NF125-SGV NF125-SEV
NF125-LXV NF125-LGV
NF125-HXV NF125-HGV NF125-HEV
NF125-RGV
NF160-SXV
NF160-SGV
NF160-LXV NF160-LGV
NF160-HXV NF160-HGV
NF250-SXV
NF250-SGV NF250-SEV
NF250-LXV NF250-LGV
NF250-HXV NF250-HGV NF250-HEV
NF250-RGV
NF400-SW NF400-SEW
NF630-SW NF630-SEW
NF800-SDW NF800-SEW

-THMDZW-2型 机电设备安装与维修综合实训平台产品简介

-THMDZW-2型 机电设备安装与维修综合实训平台产品简介

序号 1
2
3
名称 实训台
电气控 制柜
电源控制模块
可编程控制器 模块
规格
数量
铁质双层亚光密纹喷塑结构,40mm 厚铸件平板
台面,桌子下方设有储存柜,柜子上方设有 2 1
个抽屉
由三相电源总开关(带漏电和短路保护)、三
相熔断器、交流接触器、中间继电器、开关电
源、钥匙开关、急停按钮、停止启动按钮(红、
绿)、系统控制旋钮开关及指示灯等组成,可 1
组成。
1.实训台:采用铁质双层亚光密纹喷塑结构,包括控制区域和机械装调区域两部分。控制区域主要由
天煌科技
2
天煌教仪
控制面板、电源转换接口、控制按钮等组成;机械装调区域采用铸件操作台面,学生可在上面安装和调整 各种机械机构。
2.电气控制柜:采用铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到内部元件。 结构共分为三层,最上层为电网电压指示、各部件二位旋钮开关及运行指示;第二层为昆仑同态触摸屏单 元以及电源输出单元;最下层为网孔实训区域,包括 PLC 控制器、电气扩展单元、伺服电机控制器、步进 电机控制器、变频器、执行部件接线端子等。
行精密冲压。
本实训装置主要由实训台、电气控制柜(包括电源控制模块、可编程控制器模块、变频器模块、触摸
屏模块、步进电机驱动模块、伺服电机驱动模块、电气扩展模块等)、动力源(包括交流减速电机、步进
电机、交流伺服电机等)、机械传动机构、二维送料部件(十字滑台)、自动上下料机构(仓库)、转塔部
件、模具、自动冲压机构、操作台、装配及检测工具、视频教学软件、3D 仿真教学软件、型材电脑桌等
1

螺母扳手 1 套
22
截链器

磁性开关SMC

磁性开关SMC

缸径
D-H7型
D-H7C型
D-H7BA型
D-H7NF型
D-H7□W型
D-G5/K5型
D-G5BA型
D-G59F型
D-G5NT型
D-G5□W/K59W型
D-G39/K39型
D-G39A/K39A型
D-F7/J7型
D-J79C型
D-F79F型
D-F7BA型
D-F7BAV型
D-F7□V型
D-F7NT型
无 D-F7□W(V)型
耐热型·2色显示…………………………………………………………………P.1618 宽范围检出型 ……………………………………………………………………P.1619

微调电容器磁性开关 ……………………………………………………………P.1620
订制规格 …………………………………………………………………………P.1626
◆有触点磁性开关………………………………………………P.1629
一般(通用)型………………………………………………………………………P.1630 2色显示式…………………………………………………………………………P.1643 耐强磁场·2色显示式……………………………………………………………P.1646 耐热型 ……………………………………………………………………………P.1649
磁 D-A7□H/A80H型
性 D-A73C/A80C型
开 D-A79W型
关 D-A5/A6型
D-A59W型
D-A9型
D-A9□V型
D-E7□A/E80A型
D-Z7/Z8型
D-P7型
D-B3型
执行元件页码索引 (圆型数字为Best No.。)

s16r2-ptaw技术参数

s16r2-ptaw技术参数

技术参数一、概述1. 技术参数的定义技术参数是指产品或设备在设计、制造和使用过程中所必须具备的一系列性能指标和特征参数,用于客观地描述和衡量产品或设备的技术水平和性能表现。

2. 技术参数的重要性技术参数直接关系到产品或设备的质量和性能,是制定产品标准、进行产品对比和评价的重要依据。

合理的技术参数可以有效地指导产品设计和制造过程,保证产品质量和性能达到预期的要求。

二、技术参数的分类1. 性能参数性能参数是指产品或设备在正常工作状态下所具备的功能和性能指标,如功率、速度、精度、效率等。

2. 结构参数结构参数是指产品或设备在设计和制造过程中的结构形式和特征参数,如尺寸、重量、外观等。

3. 环境参数环境参数是指产品或设备在特定环境条件下所能适应的工作环境和使用要求,如温度、湿度、压力等。

三、技术参数的制定方法1. 行业标准和规范行业标准和规范是制定技术参数的重要依据,通过参考和遵循相关标准和规范,可以确保技术参数的科学性和合理性。

2. 技术研究和测试通过技术研究和实验测试,可以获取产品或设备的各项性能指标和特征参数,并据此制定合理的技术参数。

3. 用户需求和市场反馈充分了解用户需求和市场反馈,可以帮助制定符合实际需求和市场趋势的技术参数,提高产品或设备的竞争力和适用性。

四、技术参数的应用1. 产品设计和优化技术参数是产品设计和优化的重要依据,合理的技术参数可以有效地指导产品设计和制造过程,提高产品质量和性能。

2. 产品对比和选择技术参数可以帮助用户进行产品对比和选择,根据不同产品的技术参数进行评估和比较,选择符合自身需求的最佳产品或设备。

3. 质量控制和检测技术参数可以作为质量控制和检测的标准,对产品或设备的质量和性能进行监控和评估,保证产品质量符合技术要求。

五、技术参数的管理与优化1. 技术参数的管理建立完善的技术参数管理体系,明确技术参数的编制、审核和变更流程,确保技术参数的科学性和一致性。

2. 技术参数的优化不断跟踪行业发展和市场需求,及时调整和优化技术参数,保持产品或设备的竞争优势和市场适应性。

Schneider-Electric IHP 1C 2C 定时器控制器用户指南说明书

Schneider-Electric IHP 1C 2C 定时器控制器用户指南说明书

d d _E N 02/19IHP 1C/2CProduct information / menu descriptionCCT15440CCT15441CCT15442CCT15443d d _E N 02/19The IHP with weekly program controls lighting, air conditioning, flushing, etc.|The device must not control safety-relevant applications.G etting to know the timerDisplays and operating elementsA Time displayB Channel stateC Date displayD Programmed ON timesE Display of week daysF Display of active buttonsG OK buttonH Selection buttonsI MENU buttonOperationButton FunctionMENU button•Opens the menu•In menu mode: one step back:•In programming mode: cancel programming modeSelection buttons •Switch between menu items •Increase/decrease value OK button•In menu mode: select menu item •In programming mode: confirm settingMenu structurePROGRAM TIME/DATEMANUAL CONFIG ENDCHANNEL 1TIME CHANNEL 1LANGUAGENEW SET DATEPERM ON PIN CHECK SU-WI PERM OFF FACTORY SETTINGSMODIFY WEEK DAY OVERRI ONINFO DELETEFORM DATE HOLIDAYENDENDFORM TIMEENDd d _E N 02/19The basic settings, such as date, time, etc., must be carried out when starting for the first time or following a reset.The device starts in the settings menu with the item LANGUAGE .1Select the language.2Confirm the message FORM DATE .3Select the date format.4Set the year.5Set the month.6Set the day.7Confirm the message FORM TIME .8Select the time format.9Set the hours.0Set the minute.^Select summer time/winter time.A switching time always consists of one time at which the load is switched on and one time at which the load is switched off. Y ou can either set switching times for a specific day of the week or copy them for multiple week days. Copied week days are referred to as a block.T o set a switching time, perform the following steps once for ON and once for OFF :1Confirm message about free memory slots.2Select ON or OFF .3Set the hour.4Set the minute.5Set the day of the week.6If the switching time is only to be valid for one week day, select SAVE .The switching time is set.7If the switching time is to be copied as a block for multiple week days, select COPY .8Select further days of the week and confirm in each case.Week days contained in the block are indicated in the week days display.To remove a week day from the block, select the week day again using the selection buttons.9Once the desired week days have been set, select COPY .Initial setupSetting a switching timePROGRAMCHANNELC1CHANNELC2NEWNEWd d _E N 02/19Y ou can change the time for the switching times. In the case of switching times within a block, you can select whether the modification of the time is to apply to the whole block or only to a specific week day. This week day is then removed from the block.1Select the switching time.The display runs through all switching times in sequence. If no switching time is set for a week day, this is indicated in the display by --:--.If the selected switching time is part of a block, all days of the block are shown in the week day display. The selected week day flashes.2Set the hour.3Set the minute.4If the selected switching time is only set for one week day, only the option SAVE appears.5If the selected switching time is part of a block, select MODIFY BLOCK or MODIFY WEEK DAY .- MODIFY BLOCK changes the time for all switching times of the block.- MODIFY WEEK DAY changes the time for the selected switching time. The selected switching time is re-moved from the block.Y ou can delete switching times at any time. If a switching time is part of a block, you can delete the entire block or remove the switching time from the block. Y ou can also delete all switching times of a channel simultaneously.Deleting a switching time:1Select SINGLE .2Select the switching time.The display runs through all switching times in sequence. If no switching time is set for a week day, this is indicated in the display by --:--.If the selected switching time is part of a block, all days of the block are shown in the week day display. The selected week day flashes.3If the selected switching time is only valid for one week day, only the option DELETE WEEK DAY appears.4If the selected switching time is part of a block, select DELETE BLOCK or DELETE WEEK DAY .- DELETE BLOCK deletes all switching times of the block.- DELETE WEEK DAY removes the selected switching time from the block and deletes it.Deleting all switching times of a channel:1Select DELETE ALL .2Confirm with CONFIRM .Modifying a switching timePROGRAMCHANNELC1CHANNELC2MODIFYMODIFYDeleting a switching timePROGRAMCHANNELC1CHANNELC2DELETEDELETEd d _E N 02/19With the holiday function, you can switch a channel on or off completely for a longer period. The programmed switching times do not apply while the holiday function is active. Y ou can only set one holiday time per channel.1Select ON or OFF .2Confirm BEGIN HOLIDAY .3Set the year.4Set the month.5Set the day.6Set the hour.7Confirm END HOLIDAY .8Set the year.9Set the month.0Set the day.^Set the hour.A PIN protects against unauthorized use.If you have forgotten your PIN, contact the Customer Care centre in your country, stating the serial number of your device.1Select WITH PIN .NO PIN cancels the PIN protection function.2Confirm CURRENT PIN .3Set new PIN.|The PIN digits are set one after the other with +/- and confirmed with OK . A digit that has already been set can no longer be changed. When the last digit is confirmed with OK , the PIN is saved. If in any doubt, exit the PIN setting procedure with MENU .Setting the holiday functionMANUALCHANNELC1CHANNELC2HOLIDAYHOLIDAYSetting the PINCONFIGPINd d _E N 02/19Y ou can set override or permanent switching either via the MANUAL menu or using combinations of buttons on the device.Override switchingIf you wish to switch a channel briefly to the other switching state (e.g. from ON to OFF ), activate override. This state is only valid until the next switching time.If override is active, CHANNEL OVERRIDE appears briefly in the display.Permanent switchingIf you wish to switch a channel permanently, activate permanent switching. While permanent switching is activat-ed, switching times have no effect.If you want to select whether the channel is to be switched ON or OFF permanently, use the MANUAL menu.If you use the button combinations to activate permanent switching, the channel is switched to the other switching state (e.g. from ON to OFF ).If permanent switching is active, CHANNEL PERMANENT appears briefly in the display.Activating override and permanent switchingd d _E N 02/19Y ou can reset the basic settings, such as date, time, etc. and delete or keep all switching times.Y ou have two options: Y ou can either load the factory settings via the CONFIG menu or reset the device using combinations of buttons on the device.|Loading the factory settings will also delete all switching times. If you want to reset the basic settings and retain the switching times, use the reset function.Loading factory settings1Confirm the message LOAD FACTORY SETTINGS .2Set basic settings as described in chapter “Initial setup”.Resetting1Push all four buttons on the device simultaneously.2Select the language.3If you want to retain the switching times, select RETAIN PROGRAMS .4If you want to delete all switching times, select DELETE PROGRAMS .5Set basic settings as described in chapter “Initial setup”.If you have technical questions, please contact the Customer Care Centre in your /contactResetting basic settingsCONFIGFACTORY SET-TINGSSchneider Electric Industries SAS。

冷焊机焊丝

冷焊机焊丝

电火花放电涂层冷焊机专用焊丝,应用于在常温状态下进行堆焊或焊接时用,焊补一秒后特点是焊丝温度不超过40摄氏度,持续焊不超高80摄氏度。

主要用于一些不耐热的零件修复,焊补时,温度一般控制在40摄氏度左右,壁厚在0.4-0.5毫米的,最高不高于一百摄氏度。

焊丝焊补时热影响区非常小,不会产生内应力。

非常适合铸造件缺陷,零件表面拉伤、磨损,模具缺陷的修复。

焊丝温度为什么这么低,因为该焊丝熔化时是微熔状态,在与工件接触时,通过外力很快就形成小部份短路移动工件上去,由于熔化得少,工件与之相比大很多。

温度很快就散发掉了。

焊丝温度不会持续上升至其整段发红,抗红能力超强。

与普通焊丝相比,如果持续时间过长,就会出现焊丝严重发红,焊点发黑现象。

就算能焊,焊补的时候,容易出现氧化,掉渣,焊不高等现象.,并且影响其后续加工。

德国GMT进口WN30冷焊丝/WN60冷焊丝/70N焊丝,应用于在常温状态下进行堆焊或焊接时用,焊补一秒后特点是焊丝温度不超过40摄氏度,持续焊不超高80摄氏度。

主要用于一些不耐热的零件修复,焊丝焊补时热影响区非常小,不会产生内应力。

非常适合铸造件缺陷,零件表面拉伤、磨损,模具缺陷的修复。

德国GMT进口SD-01堆焊丝/SD-11堆焊丝/SD-21堆焊丝.1.6~3.2mm,模具,零件磨损腐蚀堆焊专用焊丝。

德国GMT进口SKD11模具焊丝焊条/东莞/深圳/广州焊丝焊条.0.1~3.2mm HRC56~58焊补冷作钢、五金冲压模、切模、刀具、成型模、工件硬面制作具高硬度、耐磨性及高韧性之氩焊条,焊补前先加温预热,否则易产生龟裂现象。

德国GMT进口SKD61模具焊丝焊条/福州/泉州/厦门/石狮模具焊丝焊条.0.1~3.2mm HRC40~43焊补锌、铝压铸模、具良好之耐热性与耐龟裂性、热气冲模、铝铜热锻模、铝铜压铸模、具良好耐热、耐磨、耐龟裂性。

一般热压铸模常有龟甲裂纹状,大部份是由热应力所引起,亦有因表面氧化或压铸原料之腐蚀所引起,热处理调至适当硬度改善其寿命,硬度太低或太高均不适用。

GoodWe HT系列光伏逆变器用户手册说明书

GoodWe HT系列光伏逆变器用户手册说明书

User Manual Grid-Tied PV InverterHT Series(225-250kW)V1.1-2022-07-20Copyright Statement User Manual V1.1-2022-07-20The information in this user manual is subject to change due to product updates or other reasons. This manual cannot replace the product labels or the safety precautions unless otherwise specified. All descriptions in the manual are for guidance only.TrademarksNoticeand other GoodWe trademarks are trademarks of GoodWe Company.All other trademarks or registered trademarks mentioned in this manual are owned by GoodWe Technologies Co., Ltd.No part of this manual can be reproduced or transmitted to the public platform in any form or by any means without the prior written authorization of GoodWe Technologies Co., Ltd.Copyright ©GoodWe Technologies Co., Ltd., 2022. All rights reservedContent User Manual V1.1-2022-07-20 CONTENT1 About This Manual (1)1.1 Applicable Model (1)1.2 Target Audience (1)1.3 Symbol Definition (2)1.4 Updates (2)2 Safety Precaution (3)2.1 General Safety (3)2.2 DC Side (3)2.3 AC Side (4)2.4 Inverter Installation (4)2.5 Personal Requirements (4)3 Product Introduction (5)3.1 Application Scenarios (5)3.2 Supported Grid Types (5)3.3 Circuit Diagram (6)3.4 Appearance (8)3.4.1 Parts (8)3.4.2 Dimensions (10)3.4.3 Indicators (11)3.4.4 Nameplate (12)4 Check and Storage (13)4.1 Check Before Receiving (13)4.2 Deliverables (13)4.3 Storage (14)5 Installation (15)5.1 Installation Requirements (15)5.2 Inverter Installation (18)5.2.1 Moving the Inverter (18)5.2.2 Installing the Inverter (18)6 Electrical Connection (21)6.1 Safety Precautions (21)User Manual V1.1-2022-07-20Content 6.2 Connecting the PE Cable (24)6.3 Connecting the PV Input Cable (25)6.4 Connecting the AC Output Cable (28)6.5 Communication (30)6.5.1 Connecting the Communication Cable (30)6.5.2 Installing the Communication Module (34)7 Equipment Commissioning (35)7.1 Check Items Before Switching Power ON (35)7.2 Power On (35)8 System Commissioning (36)8.1 Indicators and Button (36)8.2 Setting Inverter Parameters via LCD (37)8.3 Setting Inverter Parameters via App (40)8.4 Monitoring via SEMS Portal (40)9 Maintenance (41)9.1 Power Off the Inverter (41)9.2 Removing the Inverter (41)9.3 Disposing of the Inverter (41)9.4 Troubleshooting (42)9.5 Routine Maintenance (48)10 Technical Parameters (49)User Manual V1.1-2022-07-2001 About This Manual1 About This ManualThis manual describes the product information, installation, electrical connection, commissioning, troubleshooting, and maintenance. Read through this manual before installing and operating the product. All the installers and users have to be familiar with the product features, functions, and safety precautions. This manual is subject to update without notice. For more product details and latest documents, visit .1.1 Applicable ModelThis manual applies to the listed inverters below (HT for short):1.2 Target AudienceThis manual applies to trained and knowledgeable technical professionals. The technical personnel has to be familiar with the product, local standards, and electric systems.01 About This Manual User Manual V1.1-2022-07-201.3 Symbol DefinitionDifferent levels of warning messages in this manual are defined as follows:1.4 UpdatesThe latest document contains all the updates made in earlier issues.V1.0 2022-05-04• First Issue.V1.1 2022-07-20• Updated technical parameters and electrical connections.User Manual V1.1-2022-07-2002 Safety Precaution 2 Safety Precaution2.1 General Safety2.2 DC Side02 Safety Precaution User Manual V1.1-2022-07-202.4 Inverter Installation2.5 Personal RequirementsUser Manual V1.1-2022-07-2003 Product Introduction3 Product Introduction3.1 Application ScenariosThe HT inverter is a three-phase PV string grid-tied inverter. The inverter converts the DC power generated by the PV module into AC power and feeds it into the utility grid. The intended use of the inverter is as follows:PV String Inverter Cabinet The grid structures supported by HT series GW250K-HT, GW250KN-HT, GW225K-HT and GW225KN-HT are IT, as shown in the figure below:3.2 Supported Grid TypesInverterTransformer ITL1L2L3PE03 Product Introduction User Manual V1.1-2022-07-20 3.3 Circuit DiagramThe circuit diagram of GW250K-HT , and GW225K-HT are as follows.User Manual V1.1-2022-07-2003 Product Introduction The circuit diagram of GW225KN-HT, and GW250KN-HT are as follows.03 Product Introduction User Manual V1.1-2022-07-20 3.4 Appearance3.4.1 PartsGW250K-HT , and GW225K-HTGW225KN-HT, and GW250KN-HTUser Manual V1.1-2022-07-2003 Product Introduction03 Product Introduction User Manual V1.1-2022-07-203.4.2 DimensionsUser Manual V1.1-2022-07-2003 Product Introduction 3.4.3 Indicators03 Product Introduction User Manual V1.1-2022-07-20 3.4.4 NameplateThe nameplate is for reference only.Technical parametersSafety symbols and certification marksContact information and serialnumberUser Manual V1.1-2022-07-2004 Check and Storage4 Check and Storage4.1 Check Before Receiving4.2 DeliverablesCheck the following items before receiving the product.1. Check the outer packing box for damage, such as holes, cracks, deformation, and others signs of equipment damage. Do not unpack the package and contact the supplier as soon as possible if any damage is found.2. Check the inverter model. If the inverter model is not what you requested, do not unpack the product and contact the supplier.3. Check the deliverables for correct model, complete contents, and intact appearance. Contact the supplier as soon as possible if any damage is found.04 Check and Storage User Manual V1.1-2022-07-20 4.3 StorageIf the equipment is not to be installed or used immediately, please ensure that the storage environment meets the following requirements:1. Do not unpack the outer package or throw the desiccant away.2. Store the equipment in a clean place. Make sure the temperature and humidity are appropriate and no condensation.3. The height and direction of the stacking inverters should follow the instructions on the packing box.4. The inverters must be stacked with caution to prevent them from falling.5. If the inverter has been long term stored, it should be checked by professionals before being put into use.User Manual V1.1-2022-07-2005 Installation5 Installation5.1 Installation RequirementsInstallation Environment Requirements1. Do not install the equipment in a place near flammable, explosive, or corrosive materials.2. Install the equipment on a surface that is solid enough to bear the inverter weight.3. Install the equipment in a well-ventilated place to ensure good dissipation. Also, theinstallation space should be large enough for operations.4. The equipment with a high ingress protection rating can be installed indoors or outdoors.The temperature and humidity at the installation site should be within the appropriate range.5. Install the equipment in a sheltered place to avoid direct sunlight, rain, and snow. Build asunshade if it is needed.6. Do not install the equipment in a place that is easy to touch, especially within children’sreach. High temperature exists when the equipment is working. Do not touch the surface to avoid burning.7. Install the equipment at a height that is convenient for operation and maintenance, electricalconnections, and checking indicators and labels.8. Install the inverters far away from noise-sensitive areas, such as the residential area, school,hospital etc., in order to avoid the noises bothering people nearby.9. Install the inverter away from high magnetic field to avoid electromagnetic interference.Ifthere is any radio or wireless communication equipment below 30MHz near the inverter, you have to:• Install the inverter at least 30m far away from the wireless equipment.• Add a low pass EMI filter or a multi winding ferrite core to the DC input cable or AC output cable of the inverter.Mounting Support Requirements1. The mounting support shall be nonflammable and fireproof.2. Make sure that the support surface is solid enough to bear the product weight load.3. Do not install the product on the support with poor sound insulation to avoid the noise generated by the working product, which may annoy the residents nearby.05 Installation User Manual V1.1-2022-07-20Installation Angle Requirements• Install the inverter vertically or at a minimum back tilt of 10 degrees.•Do not install the inverter upside down, forward tilt, back forward tilt, or horizontally.User Manual V1.1-2022-07-2005 Installation Installation Tool RequirementsThe following tools are recommended when installing the equipment. Use other auxiliary tools on site if necessary.05 Installation User Manual V1.1-2022-07-20Step 1 Put the mounting plate on the wall horizontally and mark positions for drilling holes.Step 2 Drill holes to a depth of 65mm using the hammer drill. The diameter of the drill bit should be 13mm.Step 3 Fix the mounting plate on the wall or the bracket.Step 4 Install the handles or the hoisting rings.Step 5 Grab the handles to lift the inverter or hoist the inverter to place it on the mounting plate.Step 6 Tighten the nuts to secure the mounting plate and the inverter.5.2 Inverter Installation5.2.2 Installing the Inverter5.2.1 Moving the InverterMounting on the wallUser Manual V1.1-2022-07-2005 Installation Mounting on the plateUser Manual V1.1-2022-07-2006 Electrical Connection 6 Electrical Connection6.1 Safety Precautions06 Electrical Connection User Manual V1.1-2022-07-20User Manual V1.1-2022-07-2006 Electrical Connection≤≤20mm≤Dimensions of the AC OT terminals after crimping:112mm06 Electrical Connection User Manual V1.1-2022-07-20 6.2 Connecting the PE CableUser Manual V1.1-2022-07-2006 Electrical Connection 6.3 Connecting the PV Input CableConnecting the DC Input CableStep 1 Prepare DC cables.Step 2 Crimp the crimp contacts.Step 3 Disassemble the PV connectors.Step 4 Make the DC cable and detect the DC input voltage.Step 5 Plug the PV connectors into the PV terminals.06 Electrical Connection User Manual V1.1-2022-07-20 Devalan DC ConnectorUser Manual V1.1-2022-07-2006 Electrical Connection MC4 DC Connector06 Electrical Connection User Manual V1.1-2022-07-20An AC circuit breaker should be installed on the AC side to make sure that the inverter can safety disconnect the grid when an exception happens. Select the appropriate AC circuit breaker in compliance with local laws and regulations. Recommended AC circuit breakers:Select and Install RCD depending on local laws and regulations.Type A RCDs (Residual Current Monitoring Device) can be connected to the outside of the inverter for protection when the DC component of the leakage current exceeds the limit value. The following RCDs are for reference: Step 1 Make the AC output cable.Step 2 Dismantle the AC cover and take out the rubber ring. Step 3 Cut the rubber ring to right size.Step 4 Crimp the AC cable OT terminalStep 5 Connect the AC output cables and install the cover.User Manual V1.1-2022-07-2006 Electrical ConnectionSingle-core cable:06 Electrical Connection User Manual V1.1-2022-07-206.5 Communication6.5.1 Connecting the Communication CableRouterRS485 networking scenarioConnect the RS485 port of the inverter to the Data Logger. The total length of the connection cable is less than 1000m.Keep the communication cable away from power cables to prevent the communication from being interrupted.If more than 2 inverters are connected and also connected to the data logger, at most 20 inverters are allowed on the daisy chain.InverterInverterInverterConnecting the RS485 Communication CableUser Manual V1.1-2022-07-2006 Electrical Connection06 Electrical Connection User Manual V1.1-2022-07-20Connecting the Remote Shutdown and Emergency Power Off Communication Cable Remote Shutdown and Emergency Power Off networking scenario Remote Shutdown or Emergency Power Off Remote Shutdown: For Europe only.Emergency Power Off: For India only.Remote Shutdown or Emergency Power OffRemote Shutdown or Emergency Power OffUser Manual V1.1-2022-07-2006 Electrical Connection06 Electrical Connection User Manual V1.1-2022-07-206.5.2 Installing the Communication ModulePlug a Bluetooth module into the inverter to establish a connection between the inverter and the smartphone or web pages. Set inverter parameters, check running information and fault information, and observe system status in time via the smartphone or web pages.User Manual V1.1-2022-07-2007 Equipment Commissioning7 Equipment Commissioning7.1 Check Items Before Switching Power ON7.2 Power OnStep 1 Turn on the AC breaker between the inverter and the utility grid.Step 2 Turn on the DC switch of the inverter.PV08 System Commissioning User Manual V1.1-2022-07-20 8 System Commissioning8.1 Indicators and ButtonModel without LCDModel with LCDUser Manual V1.1-2022-07-2008 System Commissioning 8.2 Setting Inverter Parameters via LCDLCD Button DescriptionStop pressing the button for a period in any page, the LCD will get dark and go back to the initial page, which means the parameter in that page has been saved successfully.08 System Commissioning User Manual V1.1-2022-07-20 LCD Menu IntroductionThis part describes the menu structure, allowing you view inverter information and set parameters more conveniently.First level menu Second level menuUser Manual V1.1-2022-07-2008 System Commissioning08 System CommissioningUser Manual V1.1-2022-07-208.3 Setting Inverter Parameters via AppSolarGo AppSolarGo App User ManualSolarGo is an application used to communicate with the inverter via Bluetooth module, WiFi module, Wi-Fi/LAN module, 4G module, or GPRS module. Commonly used functions: 1. Check the operating data, software version, alarms of the inverter, etc.2. Set grid parameters and communication parameters of the inverter.3. Maintain the equipment.For more details, refer to the SolarGo APP User Manual. Scan the QR code or visit https:///Ftp/EN/Downloads/User%20Manual/GW_SolarGo_User%20Manual-EN.pdf to get the user manual.8.4 Monitoring via SEMS PortalSEMS Portal is an monitoring platform used to manage organizations/users, add plants, and monitor plant status.For more details, refer to the SEMS Portal User Manual. Scan the QR code or visit https:///Ftp/EN/Downloads/User%20Manual/GW_SEMS%20Portal-User%20Manual-EN.pdf to get the user manual.SEMS Portal User ManualSEMS PortalUser Manual V1.1-2022-07-2009 Maintenance9 Maintenance9.1 Power Off the InverterStep 1 Issue a command to the inverter for halting the grid via SolarGo APP.Step 2 Turn off the AC switch between the inverter and the utility grid.Step 3 Turn off the DC switch of the inverter.9.2 Removing the InverterStep 1 Disconnect all the cables, including DC cables, AC cables, communication cables, the communication module, and PE cables.Step 2 Handle or hoist the inverter to take it down from the wall or the bracket.Step 3 Store the inverter properly. If the inverter needs to be used later, ensure that the storage conditions meet the requirements.9.3 Disposing of the InverterIf the inverter cannot work any more, dispose of it according to the local disposal requirements for electrical equipment waste. Do not dispose of it as household waste.09 Maintenance User Manual V1.1-2022-07-209.4 TroubleshootingPerform troubleshooting according to the following methods. Contact the after-sales service if these methods do not work.Collect the information below before contacting the after-sales service, so tha the problems can be solved quickly.1. Inverter information like serial number, software version, installation date, fault time, fault frequency, etc.2. Installation environment, including weather conditions, whether the PV modules aresheltered or shadowed, etc. It is recommended to provide some photos and videos to assist in analyzing the problem.3. Utility grid situation.User Manual V1.1-2022-07-2009 Maintenance09 Maintenance User Manual V1.1-2022-07-20User Manual V1.1-2022-07-2009 Maintenance09 Maintenance User Manual V1.1-2022-07-20。

天津金桥焊材产品目录手册

天津金桥焊材产品目录手册

精选文档金桥焊材Golden Bridge Welding Materials 产品样本天津市金桥焊材集团有限公司TIANJIN GOLDEN BRIDGE MATERIALS GROUP CO.,LTD精选文档金桥焊材Golden Bridge Welding Materials目录前言(公司简介) (4)焊材分类 (5)本公司特色产品 (6)焊条焊条药皮渣系简介 (8)一、碳钢焊条 (10)二、低合金结构钢焊条(耐候钢及低合金耐蚀钢焊条) (44)三、钼和铬钼耐热钢焊条 (96)四、低温钢焊条 (122)五、不锈钢焊条(舍菲尔图) (130)六、堆焊焊条 (183)七、铸铁焊条 (226)八、管道焊接专用焊条 (234)焊丝一、气体保护焊丝 (243)二、氩弧焊丝 (281)三、埋弧焊丝 (300)四、烧结焊剂 (339)精选文档五、药芯焊丝 (361)引用标准 (405)符号说明 (406)附录一、船级社认可一览表 (408)二、金桥焊材包装重量表 (410)三、“金桥焊材”焊条长度表 (411)四、气保实心焊丝、药芯焊丝包装规格 (412)五、金桥焊条牌号编制说明 (413)六、金桥实心气保焊丝常用牌号编制方法 (416)七、金桥药芯焊丝牌号编制方法 (417)八、金桥埋弧焊丝-焊剂常用牌号编制方法 (419)九、焊材的保管 (420)十、硬度值对照表 (423)十一、常用单位及换算表 (426)十二、长度单位换算表 (427)十三、焊材(熔敷金属)扩散氢含量的国际标准 (428)十四、钢材碳当量Pcm焊材扩散氢含量〔H〕及板厚δ所需的预热温度 (428)十五、常见焊接缺陷 (429)十六、普通碳素钢标准及低合金结构钢新旧标准对照 (432)十七、常用的碳钢、低合金钢推荐选用的焊条 (433)十八、填充材料的消耗量 (434)十九、焊条电弧焊根据板厚建议的坡口形状 (436)二十、实心CO2气保护焊坡口形状及焊接工艺参数 (437)二十一、药芯CO2气保护焊坡口形状及焊接工艺参数 (440)二十二、一般焊接缺陷的产生与预防 (442)精选文档金桥焊材Golden Bridge Welding Materials前言(公司简介)我公司是专业生产焊接材料的大型企业。

Weller焊台威乐烙铁头型号选型表

Weller焊台威乐烙铁头型号选型表

WXMT MS RTW 烙铁头座 DXV 80 吸锡笔 吸锡笔,DXV80,WDH 40 STAND DSX 80 吸锡笔 WITH WDH 30 STAND DSX 80 吸锡笔 WXDP 120 吸锡笔 XDS 1 吸锡嘴 1.4X2.5 L=10.5MM XDS 2 吸锡嘴 3.0X5.3 L=10.5MM XDS 3 吸锡嘴 1.0X2.3 L=10.5MM XDS 4 吸锡嘴 1.2X2.5 L=10.5MM XDS 5 吸锡嘴 1.8X3.3 L=10.5MM XDS 6 吸锡嘴 0.7X1.9 L=16.5MM XDS 7 吸锡嘴 1.2X2.7 L=16.5MM XDS 8 吸锡嘴 1.5X2.9 L=10.5MM XDS 9 测量用头 FILTER 0051343599 过滤芯 51344499 清洁工具 (DS205) 清洁针 清洁针 1X1,9/3X0,9 清洁针 SET OF NEEDLES 1X1.9/3X1.4 DS 110 吸锡嘴 DS 111 吸锡嘴 DS 112 吸锡嘴 DS 113 吸锡嘴 DS 114 吸锡嘴 DS 115 吸锡嘴 DS 116 吸锡嘴 PLUG 5-POLE
T0047002300 SMD23SA 镊子
T0047002400 SMD24SA 镊子
T0047002500 SMD25SA 镊子
T0047002600 SMD26SA 镊子
T0047002700 SMD27SA SMD 镊子
T0050000005 LT CP 0.7 G 烙铁头
T0051000199 TCP 焊笔 24V50W
USB 显微镜及支架 USB 显微镜支架 MS36B 快速助焊剂 15 ML USB 显微镜 AM413MZTL USB 显微镜及支架 AM413MZTL 铜丝清洁球 WDC (2 PCS) 铜丝清洁球 WDC 2 (2) WSW 吸锡带 ø0.5MM 250G WSW 吸锡带 ø0.8MM 250G WSW 吸锡带 ø1.0MM 250G USB 显微镜 AM4013MTL KH 1 焊笔架 焊笔架 51500499 KH4 KH 6 焊笔架 焊笔架 51501099 AK1 AK 21 焊笔架 MLR 21FE / MPR 80 KH 15 焊笔架 KH 20 焊笔架 KH 23 焊笔架 SFA / SFC / FE FUNNEL W.SPRING F.MLR 20 FE ESF 120 ESD ANTIST. PCB 支架 KH 27 焊笔架 AK S 支架 WSF 80 / 81 AK 20 支架 焊笔架,KH 25P AKV80 支架 F/DXV80 DESOLDERING PENCIL AK 51 支架 FOR WTA 50 AKT 30 支架 STOP+GO AK 10 支架 ANTISTATIC 吸嘴座 (6UP) 51504899

什么是ERP沙盘模拟

什么是ERP沙盘模拟

什么是ERP沙盘模拟:是将以某个企业为模拟对象,模拟该企业运营的关键环节:战略规划,资金筹集,市场营销,产品研发,生产组织,物资采购,设备投资与改造,财务核算与管理等.在模拟过程中,把企业运营所处的内外部环境抽象为一系列的规则,由学员组成X个相互竞争的模拟企业,通过模拟企业6年的经营过程, 使学员在分析市场,制订战略,营销策划,组织生产,财务管理等一系列活动中,了解企业的管理规律,提升进行企业管理的能力,同时也对企业资源的管理过程有一个实际的体验。

一个公司是由5个人组成的(正式大赛),这个公司是由一个团队组成的不可能按照一个人的意愿去经营,所以5个人惟有协调统一才能发挥团队的最大能力。

财务总监、生产总监、营销总监、采购总监之间都要衔接紧密,才可以做到互相提高。

下面是我们队每年的经营情况:代号N:年,Q:季度,M:百万第一年:第一年我们12队各企业的内部情况都完全一样的,一样的生产线(三手工一半自动),一样的产品(P1),一样的财务状况,一样的市场环境。

也就是说大家都互相彼此了解透彻,广告费是企业间的第一次竞争。

企业间拿相同的产品在同一个市场上竞争,想相互避开是不可能的!投出的广告费讲直接的决定你的市场排名,这将对企业往后的经营产生巨大的影响。

广告费:1M 理由:在市场在市场供大于求的情况下,无法预知对手的广告额上限时,争老大的风险太大,这时需要砍掉不必要的支出,确定本公司的主打产品(P2)积蓄产能第2年拿到别人不能拿的定单(规避竞争!减少广告费的支出)产品研发: 3M P2:1M/Q P3:2M/Q市场开拓:4M 区域+国内+亚洲+国际ISO认证:1M/ISO9000 要投2N生产线更新:2Q 买掉2条手工, 3Q卖掉一条手工设备维修费:1M生产线情况:1条半自动,3条全自动在建贷款:1N/4Q短贷20M成品:5个P1期末现金24M期末权益42M单位:M 销售收入毛利成本净利润第一年: 11 7 4-24第二年:广告费:8M产品研发:2M--P2;4M--P3市场开拓:3M国内+区域+国际ISO认证:1M ISO9000生产线更新:2N1Q 两条全自动建成;2N2Q一条全自动建成;2N1Q 半自动生产线转产P3设备维修费:4M生产线情况:1条半自动,3条全自动产能:第2年3个P2完工贷款:短期贷款:2N1Q-20M;2N3Q-40M长期贷款:40M期末现金:41M期末权益:29M单位:M 销售收入毛利成本净利润第二年: 35 20 15-13第三年广告费:14M生产线更新:3N1Q投资一条全自动生产线;3N3Q投资一全自动生产线市场开发:2M:亚洲+国际;ISO认证: 1M ISO14000实现零库存产品研发:03N1Q出卖大厂房设备维修费:4M生产线情况:3条全自动,2条全自动在建,贷款:短期贷款: 3N4Q-40M期末现金:18M期末权益:37M单位:M 销售收入毛利成本净利润第三年: 127 77 508第四年:广告费:9M产品研发: 0M市场开拓:1M 国际ISO认证: 1M ISO14000生产线更新: 4N2Q投资两条新全自动;生产线情况:7条全自动:3条-P2 ,4条P3;1条半自动P3 设备维修费6M大厂房租金:5M小厂房租金:3M贷款:短期4N1Q-20M 4N3Q-40M期末现金30M期末权益58M单位:M 销售收入毛利成本净利润第四年: 134 81 5321第五年:广告费: 22M产品研发:6M 5N3Q研发P4市场开拓: 0MISO认证:1M ISO14000生产线更新:2条全自动建成生产线情况:全自动:3条-P2 ,4条-P3; 1条半自动-P3;5N2Q投资手工二条-P3设备维修费:10M大厂房租金:5M小厂房租金:3M短期贷款:5N1Q-20M 5N2Q-40M 4N3Q-40M长期贷款:40M期末现金48M期末权益89M单位:M 销售收入毛利成本净利润第五年: 226 127 9931第六年:广告费: 24M支付应付税:15M产品研发:12M研发P4市场开拓: 0MISO认证:0M生产线更新:2条半自动建成生产线情况:全自动:3条-P2 ,4条-P3;3条半自动-P3;设备维修费:10M购买大小厂房:70M短期贷款:5N1Q-40M 5N2Q-40M 4N3Q-40M长期贷款:OM期末现金56M期末权益124M单位:M 销售收入毛利成本净利润第六年: 271 147 12435最后总分:513.6分,拥有国内和国际市场老大,位列第一名。

E150EV系列维修手册(上篇)1114

E150EV系列维修手册(上篇)1114
I
E150EV 2013 目录
2.11 冷却系统 ........................ቤተ መጻሕፍቲ ባይዱ.............................................................................................. 77 2.12 其它部分 ........................................................................................................................ 80
5 组合仪表 ....................................... 17
5.1 概述 ................................................................................................................................. 17 5.2 接口定义 ......................................................................................................................... 18 5.3 拆装 ................................................................................................................................. 19 5.4 组合仪表上的指示灯 ..................................................................................................... 21 5.5 保养周期显示:复位 ..................................................................................................... 22

维特根:覆盖筑养路施工各个环节

维特根:覆盖筑养路施工各个环节

EXCLUSIVE专题策划编辑 / 本刊记者 王刚维特根:覆盖筑养路施工各个环节随着边宁荷夫的加入,维特根集团旗下现拥有五大先进品牌(维特根、福格勒、悍马、克磊镘及边宁荷夫),从石料加工、沥青拌合、摊铺、压实、一直到各种路面的维修,维特根可以为客户提供一站式整体解决方案,覆盖了筑养路方面的各个施工环节。

2 m 档大型铣刨机 W 215、小型铣刨机 W 55 H以及两款冷再生及土壤稳定机 WR 200 和WR 240 首次在中国亮相。

同时,福格勒装备AB 480 型液压伸缩式熨平板的超级 1603-3 以及超级1880-3 L,悍马HD 14 TT 充气胶轮压路机和 HD O 138 V 双钢轮振荡压路机,克磊镘履带底盘移动式筛分设备 MOBISCREEN MS 953 EVO 同样是中国首秀,维特根成为bauma china 2016上耀眼的路面机械制造商。

让大型铣刨机提高利用率维特根冷铣刨机机型多达30多款,铣刨宽度可达 4.40 m,为业界提供全面的冷铣刨机解决方案,W 215结合维特根铣刨机原有的功能亮点,优化了铣刨作业过程,提供了更高灵活性,使铣刨施工更加容易。

新型 W 215 的机架大幅度变窄,使机手对铣刨边缘拥有更佳的视野。

融入到机器控制系统的LEVEL PRO PLUS 找平系统可以实现精准、高质量的铣刨效果。

预设的目标铣刨深度通过边板上油缸内置的位移传感器精准控制,并显示在高分辨率的 LEVEL PRO PLUS 彩色显示屏上。

即插即用型接口确保了额外传感器可方便地随时连接到找平系统。

提高利用率是提高大型铣刨机运营经济效益的关键因素之一。

给冷铣刨机配备多种用途的铣刨转子可以有效地实现这一目的。

通过铣刨转子快换系统,维特根为实现机器的高利用率提供了解决方案:在短时间内快速更换具有不同刀间距的铣刨转子。

例如:W 215,标配 FCS 基本型,从利用精铣刨修筑平整路面的标准应用,到使用ECO 经济型铣刨转子,以低成本来实现高的单位产量,提高了这款大型铣刨机的利用率,增加了其经济效益。

铸造机维护作业指导书

铸造机维护作业指导书

铸造机维护作业指导书1. 目的明确生产设备使用维护要求,对设备进行有效、有计划的预防性维护,确保设备持续满足实现产品符合性的要求。

2. 适用范围本作业指导书适用于南南铝业股份有限公司熔铸厂铸造机的使用维护管理。

3. 设备组成直冷式铸造机包括以下几个部分:耐火材料衬里流槽、石墨环结晶器、一个水箱和一个从结晶器中抽拉结晶金属的活塞,此合同中的设备将用于生产不同规格的扁锭和圆锭,铸锭的最大铸长为7.9米。

活塞的运动主要是由专门的液压动力单元驱动的内导式双作用液压缸来完成。

4. 设备主要参数主要工艺参数要求:铸造合金品种:2xxx,5xxx,6xxx,7xxx系铝合金圆锭直径铸造长度:7900 mm铸锭最大单重:22t设备技术参数铸造机形式:液压,内导式20 t铸造机铸造荷重(铸次锭重):25 t铸造速度调节范围:10~200 mm/min(无级可调)铸造速度控制精度:±1%柱塞杆全行程时与竖直方向偏差:<1mm/全行程柱塞转动公差:±4弧分升降平台漂移:30分钟0漂移结晶器对中精度:±1mm铸造长度控制精度:≤0.5%冷却水流量控制精度:±1.5%升降平台在全长范围内与垂直线的偏差:≤1mm5. 操作程序5.1 起铸前操作人员的检查内容、操作程序和注意事项A. 喂丝机检查1) 检查喂丝机电机周围不允许有杂物放置,保护罩完好。

2) 电机进线接头是否过热,螺丝松动,喂丝机连轴器传动松紧是否合适等现象。

3) 能手动盘动电机,要进行手动盘车检查,盘车应轻快灵活。

4) 检查钛丝转盘转动是否灵活,有无卡死,钛丝伸出是否过长,是否已顶到流槽。

B. UPS(应急电源)、控制柜、各限位开关检查1) 检查UPS、控制柜是否有短接物,UPS运行指示灯是否正常2) 检查供电屏、控制柜上开关是否处于断开位置,或正常停电位置。

3) 检查UPS、控制柜上接触器、继电器是否正常,接触是否良好,有否损坏或烧伤,尤其注意交流三相接触器触头是否同时接通。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

天津市津维电子仪表有限公司
3
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
示。 12).采用 USB 通讯口,并虚拟成 U 盘方式,无须安装任何驱动,即可导出数据 或更换专用测强曲线。 13).具备实时时钟日历功能,可自动记录每个构件的检测日期及时间。 14).先进的低功耗电源管理功能,可设置屏幕背光、语音音量,自动休眠,并有 自动关机功能,提高仪器的使用时间。
进入【测区采样】界面后开始进行回弹值测量,如果需要改变当前测区的弹击 面、弹击角度及碳化深度,按设置键,出现【测区参数】界面,可以改变当前 的测区参数、删除回弹值、改变仪器参数。
【开始采样】:进入参数设置界面,新构件的参数设置并进行采样操作。 【数据查看】:查看或删除本机内保存的历史构件数据。
天津市津维电子仪表有限公司
7
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
【仪器设置】:设置仪器的功能及状态。 【联机通讯】:打开仪器的联机功能,只有打开仪器的联机通讯功能才可以与 上位机管理软件进行通讯。 【关机】:仪器的软件关机,可以用此功能进行关机,也可以通过长按 开 关键进行手动关机操作。
2
天津市津维电子仪表有限公司
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
2. 技术特点
1).依据《回弹仪检测混凝土抗压强度技术规程》(JGJ/T23-2011)自主研发,拥 有完全自主知识产权。 2).一体式结构设计国内首创,将回弹仪主机和回弹仪传感器有机的融合为一体, 无须任何连接线,携带方便,故障率低。 3).率先采用真彩色的液晶显示屏,176x220 分辨率,全中文界面,操作方便。 4).独特的回弹值语音提示功能,无须观看屏幕即可知道回弹值,提高检测人员 的检测效率。 5).回弹仪传感器采用非接触式金属反射光栅传感器,完全避免了采用电位器方 式或其他接触式采样方式中容易发生的机械磨损、接触不良等缺陷,并有精度高, 寿命长等特点,同时保留了机械指针标尺。 6).仪器电源采用外置 5#碱性电池 4 节,携带方便。 7).可外接红外传输便携式打印机,现场即可生成检测报告。 8).大容量数据存储,最多可存储 200 个标准构件,一个标准构件最多可检测 99 个 测区,完全满足实际检测工作的需要。 9).仪器内置全国统一曲线,并可增加地区或专用曲线,由用户随时更换,最多 可存储 20 条测强曲线。 10).构件及测区参数可现场录入,并自动计算构件结果。 11).异常值自动剔除功能,可由用户设定回弹值上、下限,并采用屏幕和语音提
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
目录 一、 概述 ...................................................................................................... 2
1. 仪器简介 .................................................................................... ......2 2. 技术特点 .......................................................................................... 3 3. 技术指标 .......................................................................................... 4 4. 仪器配置 .......................................................................................... 5 二、 操作指南 .............................................................................................. 6 1. 外观 .................................................................................................. 6 2. 开机 .................................................................................................. 8 3. 操作 .................................................................................................. 8 三、 软件使用 ............................................................................................16 1. 安装软件 ........................................................................................ 16 2. 软件操作 ........................................................................................ 18 四、 打印机使用 ........................................................................................22 五、 注意事项 --------------------------------------------------------------------22 六、 技术服务 ............................................................................................23 1. 产品保修 ........................................................................................ 23 2. 产品维修 ........................................................................................ 23 3. 产品维护与保养----------------------------------------------------------24 4. 产品及软件升级 ............................................................................ 24 附录一 仪器的保养与维护............................................................................26 附录二 HT225-W/W+ 一体式语音数显回弹仪常见故障排除.................................28
过左右键或选择键进行切换。 按选项键进入【构件选单】菜单
8
天津市津维电子仪表有限公司
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
【测区采样】:选中该项,按确定键进入【测区采样】界面。
天津市津维电子仪表有限公司
9
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
测区数 弹击面 弹击角度 碳化深度
3. 技术指标
1).数据处理规范:执行《回弹法检测混凝土抗压强度技术规程》( JGJ/T23-2011) 2).标称动能: 2.207J 3).弹击拉簧刚度: 785 N/m 4).弹击锤冲程: 75 ㎜ 5).钢砧率定回弹值: 80 ±2 6).采样示值一致性:≤± 0.5 (数字化输出采样值与游标读数差值) 7).显示屏: 16 位真彩色,176 x 220 分辨率,5 级背光调节 8).数据存储量:200 个标准构件(每一构件 99 个测区),20 个专用测强曲线 9).电源: 3.7v 1500mAH 可充电锂电池(限于 HT225-W 型);
●科技部科技型中小企业技术创新基金立项证书(证号:10C26211200086); ●天津市科学技术委员会“科技计划项目“立项,编号:10ZXCXGX08400 ●天津市科学技术委员会、天津市发展和改革委员会、天津市财政局、天津 市自主知识产权局联合认定为自主创新产品,编号为:TJZZCXCP101100 ●实用新型专利“一体式语音数显回弹仪“ ZL 2009 2 0098286.8 ●实用新型专利“语音数显回弹仪” ZL 2009 2 0098287.3
此仪器适用于政府计量部门组织的工程质量检测,各工程质量监督机构、监 理单位的现场质量抽查,现场即时获得被抽检混凝土结构抗压强度的检测结果, 极大的提高各检测机构对工程质量的检测效率。
该仪器一体式结构设计系国内首创,技术创新别具一格,从而使津维电子引 领了建筑仪器市场潮流,并获得了如下技术创新、自主创新证书、专利证书:
5# AAA 碱性电池 4 节(限于 HT25-W+)。
4
天津市津维电子仪表有限公司
Байду номын сангаас
HT225-W/W+ 一体式语音数显回弹仪 使用说明书
10).功耗:最大背光情况下≈100mA(语音功能关闭) 11).通讯接口: USB2.0 全速 12).重量: 1.1 kg
4. 仪器配置
1).HT225-W/W+型一体式语音数显回弹仪专用提箱 1 只; 2).HT225-W/W+型一体式语音数显回弹仪主机 1 台; 3).电脑联机通信用 USB 线 1 条; 4).红外便携式打印机 1 部; 5).红外便携式打印机充电器 1 个(9V/2A); 6).5V 2A 锂电池充电器 1 个 (限于 HT225-W 型) 6).HT225-W/W+型一体式语音数显回弹仪专用联机管理程序光盘 1 张。
