混凝土回弹仪使用说明书

回弹法测混凝土强度

一、回弹法测混凝土强度的原理：

回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。因此通过试验的方法，建立混凝土强度与回跳值的相关关系—数学模型或相关曲线，并以此来确定混凝土的抗压强度，这就是回弹法测混凝土强度的基本原理。

二、仪器介绍：

回弹法的仪器主要是混凝土回弹仪，主要技术指标如下：

1、标称动能：2.207J

2、弹击拉簧刚度：7.85N

3、弹击锤冲程：75 mm

4、弹击锤与杆碰撞面硬度 HRC59—63

5、指针系统最大静摩擦力 0.5—0.8N

6、回弹仪钢砧率定平均值 80±2

7、外形尺寸Φ60×280 mm

8、重量 1Kg

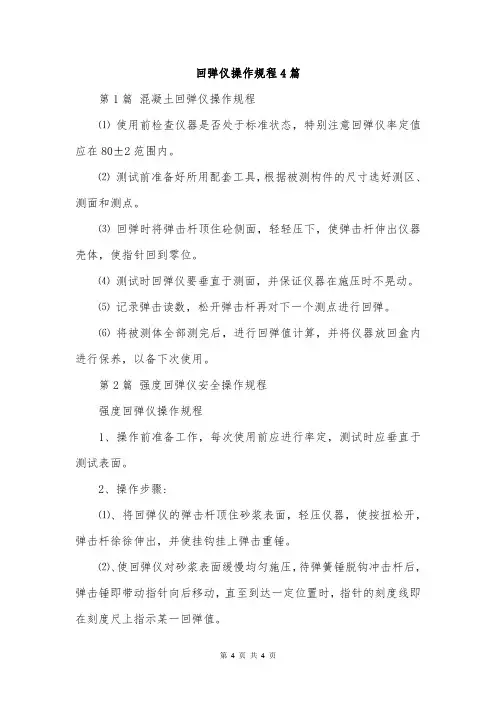

三、仪器的操作方法

正确使用和操作回弹仪，可以较好地发挥

其效能，提高测试的准确性。因此，仪器

操作需要有一定的规程：

在操作回弹仪的全过程中，都应注意持握

回弹仪姿势，一手握住回弹仪中间部位，

起扶正的作用；另一手握压仪器的尾部，

对仪器施加压力，同时也起辅助扶正作

用。回弹仪的操作要领是：用力均匀缓

慢，扶正对准测试面。慢推进，快读数。

四、测试方法

4.1 一般规定

图1回弹仪构造图

1、结构或构件混凝土强度检测可采用下列

两种方式：

（1）单个检测：适用于单个结构或构件的检测；（2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、成型工

艺、养护条件基本相同且龄期相近的结构或构件。批量检测时，抽检数量不得少于同批构件总数的30%且不得少于10个。抽检构件时，应遵循随即抽取重点部位或有代表型的构件。2、每一结构或构件的测区符合些列规定：

（1）每一结构或构件的测区数不应少于10个，对于某一方向尺寸小于4.5m且另一方

向小于0.3m的构件，其测区数量可适当减少，但不应少于5个；

（2）相邻两测区的间距应最大不超过2m，测区离构件端部或施工缝边缘的距离不大于0.5m，且不小于 0.2m；

（3）测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面；（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应分布均匀。在构构件的重要部位或薄弱部位，必须布置测区，并应避开预埋件；（5）测区面积不宜大于0.04m2；

（6）检测面应为混凝土表面，并应清洁、平整、不应有疏松层、浮浆、油垢及蜂窝、麻面，必要时可用砂轮清楚疏松层和杂物，且不应有残留的粉末或碎屑；（7）对弹击时产生颤动的薄壁或小构件应进行固定。

五、回弹值的测量

1、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面，缓慢施压，准确度数，快速复位。

2、测点宜在测区内均匀分布，相邻两点的净距离不宜小于2cm；测点距外露钢筋、预埋件的距离不宜小于3cm。测点不应分布在气孔或外露石子上，同一点只能弹一次。每一测区记录16个回弹值，每一测点的回弹值精确到1。

六、碳化深度的测量

1、回弹值测量完毕后，在有代表性的位置上测量混凝土的碳化深度值，测点数不应小于构件测区数的30%，取其平均值为该构件每测区的碳化深度值。当碳化深度极差大于2时，应在每一测区测量碳化深度值。

2、碳化深度的测量，可采用适当的工具在测区表面形成直径15mm 的孔洞，其深度应大于混凝土的碳化深度。孔洞中的粉末和碎屑应清除干净，并不能使用水清洗。用1%的酚酞酒精溶液滴在孔内壁边缘处，已碳化的混凝土颜色不变，未碳化的混凝土变为红色，当已碳化和未碳化界线清楚时，用深度测量工具测量已碳化混凝土的深度，测量不应小于3次，取平均值，精确至0.5mm。

七、回弹值计算

1、计算测区平均回弹值，应从该测区的 16 个回弹值中剔除 3 个最大值和 3 个最小值，余下的10个回弹值按下式计算：

10

∑R i

R m=i=101

式中R m—测区平均回弹值，精确至

0.1；R i—第i个测点的回弹值。

2、非水平方向时按下式修正：

R m= R mα+ R aα

式中R mα—非水平检测时测区的平均回弹值，精确至

0.1；R aα—非水平状态检测时的回弹修正值，按附表查

询。

3、水平方向检测混凝土浇筑顶面或底面时按下式修正：

R m = R m t + R a t

R m = R m b + R a b

式中R t 、R

b 4、 — 水平方向检测混凝土浇筑表面、底面时的测区回弹值平均值；

m m

R a t 、R a b — 混凝土浇筑表面、底面回弹值的修正值，按附表查询。

当检测时回弹仪既非水平状态有非混凝土的浇筑侧面时，应先修正角度，再修正浇筑面。

八、混凝土强度的计算

1、结构或构件第 i 个测区的混凝土强度换算，可按上述求得的平均回弹值及碳化深度值查附表得出。

2、结构或构件的测区强度平均值可根据各测区的混凝土强度换算值计算。当测区数为 10 个及以上时，应计算强度标准差。平均值和标准差按下列公式计算：

n

m c

∑ f cu c ,i = i =1

n f cu

s

f cu c ∑n ( f cu c ,i )2 - n (m f cuc )2 = i =1 n -1 3、式中m f cuc — 结构或构件测区混凝土强度换算值的平均值（MP a ），精确至0.1； n — 对于单个检测的构件，取一个构件的测区数；对于批量检测的构件，取被抽检构件测区数之和； s f cuc — 结构或构件测区混凝土强度换算值的标准差（MP a ），精确至0.01. 结构或构件的混凝土的强度推定值应按下式确定：

（1）当该结构或构件测区数小于 10 时：

f cu ,e = f cu c ,min

式中f cu c ,min — 构件中测区混凝土强度换算值的最小值。

（2）当结构或构件的测区强度中出现小于 10.0MPa 时：

f cu ,e < 10.0MPa （3）当结构或构件测区数不小于 10 个时或按批量检测时，应按下式计算：

f cu ,e = m f cu c -1.645s f cu c
